碳钢和不锈钢焊接

通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。

1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。

油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。

1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。

同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。

（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。

1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。

焊丝使用前应清除其表面的油污、锈蚀等。

常用焊材烘干温度及保持时间见表4。

表4 常用焊材烘干温度及保持时间接上表：1.2.8 施焊过程中应保证起弧和收弧处的质量，收弧时应将弧坑填满。

不锈钢和碳钢焊接的技巧分析研究摘要：在现代化工业技术快速发展的背景下，多数企业已经在其实际生产活动中，将不锈钢作为主要的设备材料。

可以说，不锈钢在行业应用中已经很广泛，一般使用于某些要求耐腐蚀、防锈系统的主要建筑结构中。

不过，市场中的不锈钢产品价格比一般碳钢产品价格相对更高，这会对公司效益产生一些负面的影响，于是许多公司从技术要求和经济效益等方面考虑，普遍采取工业方式，即采用不锈钢与碳钢两种钢实行异种的接头焊。

基于此，本文针对不锈钢和碳钢焊接技巧展开相应分析活动。

关键词：不锈钢；碳钢；焊接引言：不锈钢材料以及碳钢材料其自身的碳含量均相对较低，因此一般不要求进行加温，常温下就能够焊接，如果焊缝温度不足五摄氏度的，必须进行加热处理。

同时当板厚超过二十厘米时，结构纲度也非常大，那就必须提前进行预热，并在焊接过程结束的最后进行消除内部应力热处理工序。

所以，在生产时就必须采用无裂纹的焊头，也就必须防止两种焊缝金属差异性，以保证不锈钢中不发生热稀释问题。

一、焊接性能分析不锈钢丝里面包含成分较高的铁钴等合金物质，它正是由于使用这种稀有元素而在金属设备表层产生的一类高抗氧化膜，同时这些膜也有着不易水解、坚固的特性，这样一来就能够使金属设备的表层和外部条件进行完全隔绝，进而有效地避免产生化学反应，能够对于相应的设备的应用周期加以延长，并有效强化不锈钢设备自身的抗氧化性、柔韧性等[1]。

二、焊接条件分析工业上分析两种金属材料是否具有焊接性，运用何种方式进行焊接，首先要考虑材料的属性。

金属材料能否进行焊接，主要由金属物质的分子与元素之间的相互作用决定，和材料所处在什么物理化学环境关系不大。

如果两个材料都是液态与固态，但是液体可以无限互溶，固体之间也能够有限的互溶，那么这种特性的金属材料之间就可以相互连接，但其所产生的新材料特性差异主要还是与两个金属材料之间过渡的性质有关；当金属化学物质和间隙物质两种复合材料之间在进行焊接的同时，其焊缝和接头之间的新材料特征也受金属物质脆性影响；不过，如果两个金属都是处于完全不相溶的状况下，进行焊接也将无法进行，因此，在工程中选择焊接方法首先要考虑金属材料的特点，选用适当的材料，再选择合理的方法，在大部分工程的材料中均能够展开相应焊接工作。

不锈钢与碳钢焊接标准
不锈钢和碳钢是工业中常用的两种金属材料，它们在不同的工程领域中都有着重要的应用。

在一些情况下，需要将不锈钢和碳钢进行焊接，以满足特定的工程需求。

然而，由于两种材料的化学和物理性质存在差异，因此在进行焊接时需要遵循一定的标准和规范，以确保焊接接头的质量和性能。

首先，选择合适的焊接材料至关重要。

对于不锈钢和碳钢的焊接，通常会选择相应的焊接材料，例如不锈钢焊丝或者碳钢焊条。

这些焊接材料的选择应该考虑到两种材料的化学成分和熔点等因素，以确保焊接接头的稳固性和耐腐蚀性。

其次，焊接工艺的控制也是至关重要的。

在进行不锈钢与碳钢的焊接时，需要严格控制焊接电流、电压、焊接速度等参数，以确保焊接接头的质量。

同时，还需要注意焊接过程中的保护气体的选择和控制，以防止氧化和其他不良反应的发生。

另外，焊接接头的质量检测也是不可或缺的一步。

在完成不锈钢与碳钢的焊接后，需要对焊接接头进行质量检测，以确保其符合相应的标准和规范。

常见的质量检测方法包括X射线检测、超声波检测、磁粉检测等，这些方法可以有效地发现焊接接头中的缺陷和问题，并及时进行修复和处理。

此外，还需要注意焊接接头的后处理工作。

在完成不锈钢与碳钢的焊接后，需要对焊接接头进行相应的后处理工作，例如去除焊接接头上的氧化皮、进行表面处理和防腐蚀处理等，以确保焊接接头的整体质量和性能。

总的来说，不锈钢与碳钢的焊接需要严格遵循相应的标准和规范，选择合适的焊接材料，控制好焊接工艺，进行质量检测和后处理工作，才能确保焊接接头的质量和性能。

只有这样，才能满足工程中对于焊接接头质量和性能的要求，确保工程的安全和可靠性。

不锈钢与碳钢的异种钢焊接技术要点探究摘要：不锈钢与碳钢两种金属材料的化学成分和力学性能相差很大，所以把这两种材料焊接称为异种钢焊接，焊接中容易出现硬而脆的σ相（Fe- Cr）和碳化物( M23C6)，选用合适的焊接填充材料、适当的焊接工艺参数，选择好的焊接方法，尽量减少焊接时脆性相的析出，确保焊接产品的耐腐蚀性能和力学性能。

碳钢与不锈钢焊接接头是用填料来确定其化学组成，通过对材料焊接特性进行分析，以保证焊缝耐腐蚀性和力学性能，同时优化焊接工艺及焊接操作方法，以此保证整体焊接的科学性与合理性。

关键词：不锈钢；碳钢；475℃脆性；碳化物：焊接线能量；熔合比。

引言：现代化社会发展趋势下，我国焊接方面取得长足发展与进步，工业产品不断更新及新材料不断出现带动了焊接工艺实施手段不断突破与革新，其中强度高、低磁性或无磁性、可塑性好的不锈钢耐腐蚀材料受到广泛使用，但其价格较高。

从效益角度来看，碳钢的强度可控性强且更易于焊接，价格也比不锈钢更具有优势，在特殊情况下也可作为常用材料进行切削加工。

据此，把不锈钢与碳钢焊接在一起是一种高效又经济的方法，也可以增加较高的社会效益和经济效益。

本文章以不锈钢与碳钢的异种钢焊接技术要点进行讨论，为不锈钢与碳钢焊接提供技术指导与帮助。

一、母材介绍1.1不锈钢：通常是指具有一定防腐能力的合金钢，其主要成分是铁素体中加入大于12%的铬（Cr）或大于8%的镍（Ni）以及其他一些元素。

其原理是铬镍元素与空气中的氧发生化学反应，在金属表面形成致密的氧化膜，增加金属的耐腐蚀性。

1.2碳钢：铁素体中碳含量超过0.2%低于1.7%的金属称为碳钢，可以通过正火、淬火、退火、回火来改变其力学性能和进行切削加工，含碳量越低材质越软，强度及硬度越低塑性越高，越易于焊接。

相反含碳量越高，强度及硬度越大塑性越低，越不易焊接。

二、焊接性能分析2.1焊接接头的脆化现象：不锈钢金属里含有铬，当熔池结晶时600℃—375℃温度区间通过时，易形成一种脆而硬的（Fe -Cr）化合物,使焊缝的韧性急剧下降，这就是475℃脆性[1]，在这个温度区间时间停留越长化合物（Fe- Cr）越多。

普通Q235 碳钢与不锈钢SUS304 可以直接焊接么，有什么缺陷和注意的么？对结构是否会产生影响呢？Q235 碳钢（珠光体钢）与不锈钢SUS304 （奥氏体钢——0Cr18Ni9 ）可以焊接。

不过，焊接时除了注意金属本身物理、化学性能对焊接性带来的影响外，还应注意两种金属成分与组织上的差异对接头性能的影响。

两种母材自身的问题：珠光体钢：冷裂纹、脆化等奥氏体钢：热裂纹等特殊问题：（1）母材对焊缝的稀释，引起焊缝组织与性能的变化珠光体钢母材的溶入，将稀释填充金属，引起其成分与组织的变化。

（2）形成凝固过渡层在靠近珠光体钢一侧熔合线的焊缝金属中，会形成一层与内部焊缝金属成分不同的过渡层。

过渡层中的高硬度马氏体组织会使脆性增加，塑性显著降低，形成低塑性带，从而降低了焊接结构的可靠性。

（3）形成碳迁移过渡层在焊接或焊后加热（热处理或高温运行）时，碳从珠光体母材通过熔合区 向焊缝扩散，在靠近熔合区的珠光体 母材上形成一个软化的脱碳层，而在 靠近熔合区的奥氏体焊缝中形成硬 度较高的增碳层。

（4）接头应力状态复杂 局部加热引起的热应力、两种钢的热 膨胀系数不同引起的残余应力（热处 理无法消除此应力）。

焊接工艺要求： 1、焊接方法用熔合比小的焊接方法，降低母材的 稀释作用。

带极堆焊、非熔化极气体 保护焊接材料：焊条型号或 E310 －15 E310 －16焊，焊条电弧焊均可。

2、焊接参数小直径焊条或焊丝，小电流、大电压、快速焊。

3、堆焊过渡层焊接厚大焊件时，可在珠光体钢的坡口表面堆焊过渡层，过渡层用高铬镍奥氏体焊条或镍及镍合金电焊条（如Ni307 ）。

过渡层厚度一般为6〜9mm 。

4、焊接接头一般不焊后热处理。

碳钢和不锈钢管子焊接工艺规范1 范围本规范规定了CO2气体保护焊和钨极氩弧焊用于管子焊接的焊接前准备、人员、工艺要求、工艺过程和检验。

本规范适用于管子与管子、管子与附件之间的对接和角接接头，焊接时，可采用药芯焊丝CO2气体保护焊，也可采用钨极氩弧焊。

焊接位置为管子水平转动位置和管子水平固定位置。

2 规范性引用文件《焊缝返修通用工艺》3 焊接前准备3.1 CO2半自动或自动焊焊丝选用，见表1。

表1 CO2半自动或自动焊焊丝选用。

2 3.2 钨极氩弧焊焊丝的选用，见表3.3 保护气体无论是药芯焊丝CO2气体保护焊所用的CO2，还是钨极氩弧焊所用的纯Ar气体，均应符合气体质量使用标准，其纯度达99.9 %。

3.4 焊接设备使用的焊机应严格进行定期检测维修，确保良好的操作性能。

3.5 焊接坡口3.5.1 壁厚t≤2mm时，管子对接拼缝均不开坡口焊接，见图1。

t图1的管子对接拼缝，均应开坡口，见图2mm2。

壁厚3.5.2 t＞60°t图2焊前清洁3.63.6.1 焊工必须对焊缝坡口面和坡口两侧各宽20mm范围内（角接焊缝在焊接面两侧各宽20mm 范围内）作清理，并去除油、锈等污物。

对于碳钢管的锈蚀，应用钢刷打磨除锈。

不锈钢管应用丙酮进行清理。

3.6.23.6.3 坡口加工残留毛刺应除去，并应重新清理。

4 人员凡从事该工艺焊接的焊工，必须经过船级社资格认可考试，考试合格并经船级社认可后，方能参与相应等级项目的焊接。

5 工艺要求5.1 装配要求5.1.1 装配工在安装管子对接时，首先要检查管子接口同心度，防止安装错边。

5.1.2 管子对接定位可选用定位“马”固定，或在焊缝内作定位焊固定。

5.1.3 装配间隙，见表3。

表3 装配间隙弧焊（TIG焊）打底。

5.3 船上安装要求单面焊双面成型的管子拼缝，因无法进行充气保护，焊接中应仔细观察熔池，以确保背面焊缝质量。

对于不锈钢管，焊后，管内要作钝化处理。

5.4 焊接参数为确保管子的焊接质量，焊接时应参照表4的焊接参数进行。

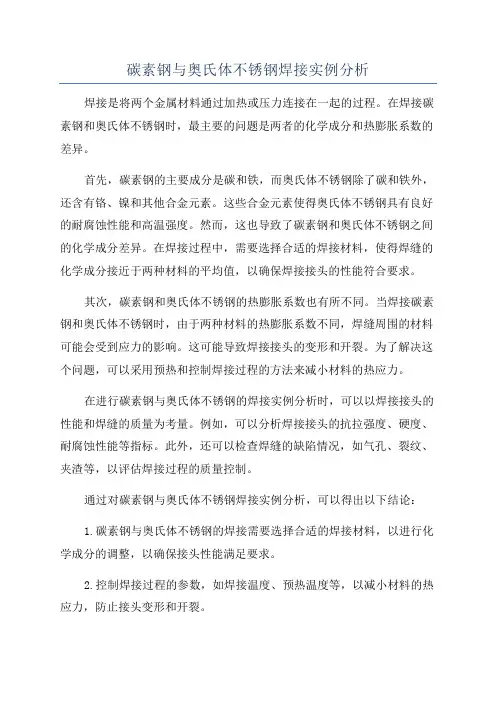

碳素钢与奥氏体不锈钢焊接实例分析焊接是将两个金属材料通过加热或压力连接在一起的过程。

在焊接碳素钢和奥氏体不锈钢时，最主要的问题是两者的化学成分和热膨胀系数的差异。

首先，碳素钢的主要成分是碳和铁，而奥氏体不锈钢除了碳和铁外，还含有铬、镍和其他合金元素。

这些合金元素使得奥氏体不锈钢具有良好的耐腐蚀性能和高温强度。

然而，这也导致了碳素钢和奥氏体不锈钢之间的化学成分差异。

在焊接过程中，需要选择合适的焊接材料，使得焊缝的化学成分接近于两种材料的平均值，以确保焊接接头的性能符合要求。

其次，碳素钢和奥氏体不锈钢的热膨胀系数也有所不同。

当焊接碳素钢和奥氏体不锈钢时，由于两种材料的热膨胀系数不同，焊缝周围的材料可能会受到应力的影响。

这可能导致焊接接头的变形和开裂。

为了解决这个问题，可以采用预热和控制焊接过程的方法来减小材料的热应力。

在进行碳素钢与奥氏体不锈钢的焊接实例分析时，可以以焊接接头的性能和焊缝的质量为考量。

例如，可以分析焊接接头的抗拉强度、硬度、耐腐蚀性能等指标。

此外，还可以检查焊缝的缺陷情况，如气孔、裂纹、夹渣等，以评估焊接过程的质量控制。

通过对碳素钢与奥氏体不锈钢焊接实例分析，可以得出以下结论：1.碳素钢与奥氏体不锈钢的焊接需要选择合适的焊接材料，以进行化学成分的调整，以确保接头性能满足要求。

2.控制焊接过程的参数，如焊接温度、预热温度等，以减小材料的热应力，防止接头变形和开裂。

3.要对焊缝进行质量检查，以确保焊接接头没有缺陷，从而提高焊接接头的强度和耐腐蚀性能。

总而言之，碳素钢与奥氏体不锈钢的焊接是一项具有挑战性的任务，需要合适的焊接材料和控制焊接过程的参数。

通过对焊接接头性能和焊缝质量的分析，可以指导我们选择正确的焊接方法和工艺，以确保焊接接头符合要求。

不锈钢和碳钢焊接注意事项概述及解释说明1. 引言1.1 概述本文将介绍不锈钢和碳钢焊接时需要注意的事项，并探讨两者之间相互焊接的问题及解决方案。

不锈钢和碳钢单独焊接时有各自的要点和工艺选择，而在它们相互焊接时，也会出现一些特殊的问题，需要我们注意并合理解决。

通过本文的阐述，读者可以了解到不锈钢和碳钢焊接的基本知识和技巧，以及在实际应用中遇到的常见问题。

1.2 文章结构本文分为五个部分。

首先是引言部分，用于概述文章内容、目的以及整体结构。

其次是不锈钢焊接注意事项部分，包括不锈钢焊接介绍、方法以及焊接参数调整等内容。

第三部分是碳钢焊接注意事项，主要讲述了碳钢焊接的概述、工艺选择以及原材料准备与处理等方面。

第四部分则着重探讨了不锈钢和碳钢相互焊接时可能出现的问题，并提供解决方案和建议。

最后，在结论中对不锈钢和碳棒的焊接要点进行总结。

1.3 目的本文的目的在于提供不锈钢和碳钢焊接方面的指导，使读者能够正确理解和应用相关知识，避免在实际操作中出现一些常见但可避免的错误。

通过阅读本文，读者可以掌握不锈钢和碳钢焊接的基本原理和操作方法，并了解相互焊接时可能出现的问题及其解决方法。

同时，希望通过本文能够提高读者对不锈钢和碳钢材料特性、工艺选择以及预防问题发生所需的意识和技能。

2. 不锈钢焊接注意事项2.1 不锈钢焊接介绍不锈钢是一种具有抗腐蚀性能的合金钢，常用于制造厨具、化工设备等。

不锈钢焊接是将不锈钢材料通过加热并加入填料进行连接的过程。

在不锈钢焊接中，需要注意以下事项。

2.2 不锈钢焊接方法不锈钢焊接可以采用多种方法，包括TIG（氩弧）焊、MIG（气体保护）焊和电阻焊等。

每种焊接方法都有其特点和适用范围，在选择时应根据具体情况进行判断。

2.3 焊接参数调整在不锈钢焊接过程中，合理调整焊接参数非常重要。

例如，选择合适的电流、电压和线速度等参数可以影响焊缝质量和强度。

此外，还应控制好预热温度和间隙尺寸等因素，以确保焊缝的稳定性和可靠性。

不锈钢和碳钢膨胀系数对焊接的影响在金属加工和制造领域中，焊接是一项常见的工艺，它能够将不同金属材料连接在一起，形成整体结构。

然而，当涉及到不同材料的焊接时，膨胀系数往往成为一个重要因素，特别是在不锈钢和碳钢的膨胀系数差异较大时。

本文将针对不锈钢和碳钢的膨胀系数对焊接的影响展开深入探讨，并提供一些相关的个人观点和理解。

一、膨胀系数的基本概念膨胀系数是指材料在温度变化时的长度、面积或体积的变化比例。

一般来说，材料温度升高时会膨胀，温度降低时会收缩。

不同材料的膨胀系数各不相同，而不锈钢和碳钢作为常见的金属材料，其膨胀系数也存在较大的差异。

不锈钢通常具有较低的膨胀系数，而碳钢则具有较高的膨胀系数。

二、不锈钢和碳钢的焊接在实际生产中，不锈钢和碳钢的焊接是常见的工艺。

由于两种材料的特性不同，其膨胀系数存在较大差异，这就为焊接工艺带来了一定的挑战。

当不锈钢和碳钢被焊接在一起时，材料在受热的过程中会发生不同程度的膨胀或收缩，而膨胀系数的差异将会导致焊接接头处产生应力，从而影响焊接质量和连接强度。

特别是在高温环境下，由于不同材料的膨胀系数差异更为显著，焊接接头处的应力往往会加剧，甚至导致焊接接头发生裂纹，从而影响整体结构的稳定性和使用寿命。

三、膨胀系数对焊接的影响不锈钢和碳钢的膨胀系数差异对焊接影响主要表现在以下方面：1. 应力集中：由于膨胀系数的差异，不锈钢和碳钢在受热后会产生不同程度的热膨胀，从而导致焊接接头处产生应力集中，增加了焊接接头的开裂风险。

2. 变形问题：在焊接过程中，由于膨胀系数的差异，不锈钢和碳钢的变形会导致焊接接头的形状和尺寸发生变化，影响整体结构的装配和稳定性。

3. 焊接质量：膨胀系数差异会影响焊接接头的成形和焊缝的质量，导致焊接缺陷和质量问题，甚至影响整体结构的使用寿命和安全性。

四、个人观点和理解针对不锈钢和碳钢膨胀系数对焊接的影响，个人认为需要采取相应的措施和工艺优化来降低膨胀系数的影响。

不锈钢与碳钢连接方法
1. 你知道吗，焊接可是连接不锈钢与碳钢的常见办法呢！就像把两块拼图完美拼接在一起，比如在制造大型机械的时候，通过焊接能让它们紧密结合。

2. 螺纹连接也很棒呀！这就像给它们搭了一座稳固的小桥，比如说在一些管道连接中，螺纹连接就能发挥大作用啦。

3. 法兰连接也别小瞧哦！这不就像是给它们戴上了坚固的帽子，像一些大型设备的接口处，用法兰连接多靠谱呀。

4. 承插连接也有它的神奇之处呢！就好像给它们安了个舒适的窝，像一些小型的管件就常常这样连接。

5. 卡压连接呢，那可是又方便又高效呀！就如同给它们系上了牢固的安全带，像在一些水管安装中经常用到。

6. 粘结连接也不错呀，像是给它们涂了一层强力胶，在一些不太受力的小部件连接上有很好的效果呢。

7. 机械连接也挺厉害的呢，简直就是给它们上了一道保险锁，像一些需要经常拆卸的地方就很适合用这种方式呀。

8. 套接连接也有它的妙处呀，像是给它们穿了一件合身的外套，在某些特定情况下真的很好用呢！
我觉得呀，这些连接方法各有各的好，在不同的场景中都能大显身手，我们要根据实际情况选择最合适的方法，才能让不锈钢与碳钢连接得完美无缺！。

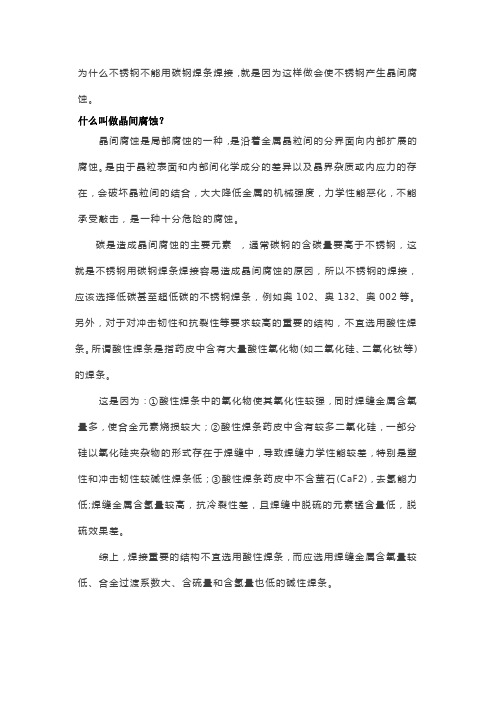

为什么不锈钢不能用碳钢焊条焊接，就是因为这样做会使不锈钢产生晶间腐蚀。

什么叫做晶间腐蚀？
晶间腐蚀是局部腐蚀的一种，是沿着金属晶粒间的分界面向内部扩展的腐蚀。

是由于晶粒表面和内部间化学成分的差异以及晶界杂质或内应力的存在，会破坏晶粒间的结合，大大降低金属的机械强度，力学性能恶化，不能承受敲击，是一种十分危险的腐蚀。

碳是造成晶间腐蚀的主要元素，通常碳钢的含碳量要高于不锈钢，这就是不锈钢用碳钢焊条焊接容易造成晶间腐蚀的原因，所以不锈钢的焊接，应该选择低碳甚至超低碳的不锈钢焊条，例如奥102、奥132、奥002等。

另外，对于对冲击韧性和抗裂性等要求较高的重要的结构，不宜选用酸性焊条。

所谓酸性焊条是指药皮中含有大量酸性氧化物(如二氧化硅、二氧化钛等)的焊条。

这是因为：①酸性焊条中的氧化物使其氧化性较强，同时焊缝金属含氧量多，使合金元素烧损较大；②酸性焊条药皮中含有较多二氧化硅，一部分硅以氧化硅夹杂物的形式存在于焊缝中，导致焊缝力学性能较差，特别是塑性和冲击韧性较碱性焊条低；③酸性焊条药皮中不含萤石(CaF2)，去氢能力低;焊缝金属含氢量较高，抗冷裂性差，且焊缝中脱硫的元素锰含量低，脱硫效果差。

综上，焊接重要的结构不宜选用酸性焊条，而应选用焊缝金属含氧量较低、合金过渡系数大、含硫量和含氢量也低的碱性焊条。

碳钢为何不允许和不锈钢放在一起?
网友的说法没错。

不锈钢和碳钢电位不同，如果贴合在一起，在潮湿环境下碳钢和不锈钢之间会形成原电池反应而腐蚀碳钢，类似于牺牲阳极的阴极保护——将镁棒与钢铁连接，使镁棒代替钢铁先腐蚀掉。

此时，是碳钢加速腐蚀，而不锈钢没有问题。

此外，如果碳钢和不锈钢焊接，不锈钢的防锈性能会被碳钢破坏，我们称之为“晶间腐蚀”。

不过具体到某个产品来说，如果某个零件并不是工作在十分潮湿，表面常有积水水膜的情况下，或者碳钢与不锈钢之间有可靠的绝缘（比如碳钢严密包塑或喷漆），可以不考虑原电池反应造成的腐蚀。

而在一些对不锈钢的防锈性能要求不高（比如说容器内氯离子浓度很低）的情况下，碳钢与不锈钢直接焊接也是可以的。

毕竟一般锅炉的管道和热交换器直接用碳钢制造，也未必会快速锈蚀损坏。

所以能不能这样做，还要看具体工作环境和设计思想。

而老外的要求是为了保证万无一失，也是有道理的。

你如果把碳钢和不锈钢焊接在一起，未必会造成严重后果，但相对于降低了压力容器在长时间使用后的安全系数——如果在设计时安全系数本来就取得很大，这样的细节缺失问题就不大了。

这和我们国内建筑队常常会在建筑过程中偷工减料，但一般不会导致楼房坍塌的道理一样。

商用厨具专家纯手工输入为你解答，请给予好评。

1。

不锈钢和碳钢焊接的技巧探讨摘要：不锈钢具有耐腐蚀性的应用优势，在工业生产中和碳钢相互连接，需要满足一定的环境条件、服务条件。

焊接中要选择恰当的焊接工艺和合适的焊接程序，把握焊接技巧，将不锈钢的优势利用起来。

焊接技巧应用中，作业人员要保证态度谨慎，合理、细致的做好焊接技巧的应用，规范焊接程序，提高焊接工艺水平，增强焊接效果，本文重点对不锈钢和碳钢焊接的技巧进行了探讨。

关键词：不锈钢；碳钢；焊接；技巧前言：焊接中，需要将不锈钢材料与碳钢材料相连接，为了节约运行费用和生产费用，经常会选和低碳钢、低合金钢等原材料。

不锈钢和碳钢的焊接中，在金属填充物的选择以及焊接工艺的应用中，应在焊接作业之前，要计划制定科学、合理的焊接工艺参数，在施工现场对焊接参数进行合理的调整。

使用焊接试件测试的方式，保证最终的焊接工艺参数合理性，明确焊接工艺的规程，做好前期的技术交底工作，由施工作业人员把握技术要点、工艺要点，在焊接工艺的参数检查中，通过现场监督等方式，保证最终可靠的焊接效果。

一、合理选用填充金属因为不锈钢和碳钢焊接过程中会受到填充金属适应性的影响，并形成焊接效果的改变，如：化学成分、耐腐蚀性、力学性能等，所以要选择合适的填充金属，保证其焊缝化学成分的合理性，增强不锈钢和碳钢焊接后的耐腐蚀性和力学性能，例如304L不锈钢和低碳钢的焊接作业中，选择金属材料时最理想的材料为309L金属材料，选择该材料作为填充金属，有助于增强不锈钢与低碳钢的焊接效果。

在焊接作业过程中，分别在不锈钢侧和低碳钢侧形成了焊缝逐步的稀释，两侧材料渐渐的相互融合，该过程当中焊缝两侧的化学成分要与焊缝熔敷金属之间相互兼容，才能保证良好的焊接效果，强调化学成分匹配性、兼容性，才能提高焊接性能。

如果存在对于金属的选择模糊不清的情况，及时咨询焊接材料的制造商及分销商，明确异种材料的化学成分及作业目标，保证金属填充材料的化学成分合理性。

不锈钢和碳钢的焊接中，力学性能和耐腐蚀性能是需要保证的重要因素，应保证不同材料的力学性能之间具有正确匹配，才能实现焊件力学性能的匹配，在焊接操作工艺的实施过程中，产生的热反应能完成正确的化学反应，增强焊接效果，焊后形成匹配的力学性能。

304和碳钢焊接方案简介在工业领域中，焊接是一项常见的加工工艺，用于连接和修复金属材料。

本文主要讨论了304不锈钢和碳钢的焊接方案，包括焊接材料、焊接方法和注意事项。

304不锈钢焊接方案焊接材料在焊接304不锈钢时，常用的焊接材料包括GMAW（气体金属电弧焊）、GTAW（氩弧焊）和SMAW（手工电弧焊）等。

这些方法都可以获得良好的焊接质量。

•GMAW：GMAW是一种自动化和高效率的焊接方法。

使用铜合金电极和保护气体（如纯氩或混合气体）作为焊接材料。

通过电弧的熔化来进行焊接。

•GTAW：GTAW是一种高质量和精确控制的焊接方法。

通过在焊接区域周围产生一种保护性气氛，使用纯氩或氩氢作为保护气体焊接材料。

适用于较薄的不锈钢材料。

•SMAW：SMAW是一种传统的手工焊接方法。

使用涂有焊剂的电极作为焊接材料。

适用于较厚的不锈钢材料。

焊接方法在焊接304不锈钢时，需要注意以下几个步骤：1.准备工作：清洁焊接接头表面并确保去除氧化和污垢。

2.调整焊机参数：根据焊接材料和焊接方法选择合适的电流和电压。

3.开始焊接：将焊枪或电极插入焊接区域，保持适当的焊接角度和速度。

确保电弧稳定和焊接池的形成。

4.打磨和清洁：焊接完成后，使用砂纸和刷子打磨焊缝，去除焊渣和不平整的表面。

5.检查焊缝：使用目视检查和非破坏性检测方法检查焊缝的质量和完整性。

注意事项在焊接304不锈钢时，需要注意以下事项：1.防止氧化：确保焊接区域的环境和焊接材料没有氧化或受到氧化的影响。

可以使用保护性气氛或焊接剂来防止氧化。

2.避免过热：过热可能导致晶界腐蚀和残余应力。

控制焊接参数，避免过高的温度和快速冷却。

3.避免杂质：在焊接过程中，避免将其他金属杂质引入焊缝中。

确保焊接材料纯净，并使用适当的焊接方法和设备。

4.安全操作：在进行焊接操作时，务必佩戴防护设备（如焊接面罩、手套和防护服），并确保工作区域通风良好。

碳钢焊接方案焊接材料在碳钢焊接中，常用的焊接材料包括SMAW、GMAW和FCAW等。

碳钢与不锈钢焊接工艺哎呀，说起焊接，这可是个技术活儿，不是随便拿个焊条就能搞定的。

今天咱们就聊聊碳钢和不锈钢这两种材料的焊接工艺。

别急，我慢慢道来。

首先，得说说这俩材料，碳钢和不锈钢，它们可是大有不同。

碳钢，就是咱们常说的铁，硬是硬，但容易生锈。

不锈钢呢，顾名思义，不容易生锈，因为它里面加了点铬。

这俩材料一碰头，焊接起来可就有点考验手艺了。

记得有一次，我接了个活儿，要焊一个碳钢和不锈钢的混合结构。

一开始，我心想，这有啥难的，不就是焊个东西嘛。

结果，我一上手，就发现事情没那么简单。

首先，你得准备两种焊条，一种适合碳钢，一种适合不锈钢。

碳钢的焊条，我用的是E7018，这种焊条熔点低，容易操作。

不锈钢的焊条，我用的是E308L，这种焊条熔点高，焊出来的接头更结实。

然后，焊接之前，得把材料表面清理干净。

碳钢还好，用砂纸一打磨，锈迹就不见了。

不锈钢就麻烦了，得用专门的不锈钢清洁剂，不然那焊缝里头容易有杂质，影响焊接质量。

开始焊接的时候，我用的是TIG焊，也就是钨极氩弧焊。

这种焊接方法，热量集中，不容易烧穿材料，特别适合焊接不锈钢。

焊接的时候，我得小心翼翼地控制电流和速度，不能太快，也不能太慢，否则焊缝要么不结实，要么烧穿。

焊接过程中，我发现碳钢和不锈钢的焊接，最难的就是控制温度。

温度太高，不锈钢容易烧坏；温度太低，碳钢又焊不牢。

我得一边焊接，一边观察，确保焊缝均匀，没有气孔和裂纹。

焊接完成后，我还得检查焊缝，看看有没有缺陷。

这时候，我得用上放大镜，仔细检查每一个焊点。

如果有问题，就得重新打磨，重新焊接。

最后，焊接完成后，我还得给焊缝做防腐处理。

碳钢容易生锈，所以我得涂上防锈漆。

不锈钢虽然不容易生锈，但为了保险起见，我也会涂上防锈漆。

你看，这焊接碳钢和不锈钢，看起来简单，实际上学问大着呢。

每一个步骤，都得细心，不能马虎。

这活儿，不仅考验技术，更考验耐心。

所以，下次你看到那些焊接工人，别觉得他们就是拿个焊枪随便点点。

Q235普通碳钢与不锈钢焊接工艺方法
1、根据不锈钢的材质，来选择不锈钢焊条，来焊接不锈钢和碳素钢（Q235属于碳素钢）。

异种钢之间的焊接有一般性原则：
（1）碳钢是按照强度来匹配焊条的，如果两种碳钢材料的强度不一样，一般是就低不就高，例如Q245R与Q345R的焊接，就选用J427焊条；
（2）如果是耐热钢与碳钢焊接则一般选用碳钢；
（3）如果碳钢与不锈钢焊，一般选用不锈钢焊条，常用的焊条如A302、A312等。

2、常见的异种钢焊接：
其中的0Cr18Ni10Ti 即美标321不锈钢。

既然质量很重要，就必须采用不锈钢焊条进行焊接，不要采用碳钢焊条。

当然，不建议异种钢之间的焊接，因为不锈钢和碳钢接触会发生渗碳反应，不锈钢会脆化，用于低冷环境或者高压情况下，容易发生漏爆事故。

请谨慎。

Q/GRSX—JW—002—2014碳钢、不锈钢电弧焊焊接工艺规范类别姓名日期拟制审核批准版本受控号Q/GRSX—JW—002—2014南京国睿三信机械装备制造有限公司Q/GRSX—JW—002—20142013年06月05日相关变更内容及细节日期版本变更章节变更内容备注2014年6月5日A创建创建Q/GRSX—JW—002—2014碳钢、不锈钢电弧焊焊接工艺规范1、范围本标准规定了碳钢、不锈钢电弧焊焊接操作规程。

本工艺规范适用于板厚为3mm-40mm的所有牌号的碳钢不锈钢材料焊接。

2、引用文件Q/GRSX－QA(HJ)－2014焊接质量手册GJB481-1988焊接质量控制要求QZ/AL2025-2012钢熔化焊生产外协通用要求（十四所）GB／T324-2008焊缝符号表示法GB/T8110-2008气体保护电弧焊用碳钢、低合金钢焊丝GB/T19418-2003钢的弧焊接头缺陷质量分级指南GB/T10045-2001碳钢药芯焊丝GBT985.1-2008气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GBT15169-2003钢熔化焊焊工技能评定GBT19869-1/ISO15614-1钢、镍及镍合金的焊接工艺评定试验3、一般要求3.1、焊接设计对焊缝的设计，应能保证易于施焊。

接头形式和坡口尺寸要求根据GBT985.1-2008《气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口》。

3.2、焊工3.2.1焊工必须是技校焊接专业毕业或具有同等学历，经过焊接理论和操作培训，按规定GBT15169-2003《钢熔化焊焊工技能评定》考试合格并持有资格的焊工考试委员会的有效合格证书或按《特种设备焊接操作人员考核细则》要求考试合格，具备相应的焊接资格.3.2.2焊工只能在考试合格项范围内施焊。

3.2.3焊工要严格按焊接工艺规程或焊接作业指导书施焊，自检合格后在焊缝附近标明焊工钢印号或进行标记（如果要求）。

3.2.4持证焊工中断焊接工作在六个月以上，重新担任焊接工作时，必须重新考试。

不锈钢与碳钢焊接裂纹成因导言：不锈钢和碳钢是常用的金属材料，广泛应用于工程领域。

然而，在不锈钢与碳钢焊接过程中，常常会出现焊接裂纹的问题。

本文将探讨不锈钢与碳钢焊接裂纹的成因，以期帮助读者更好地理解和解决这一问题。

一、热裂纹热裂纹是不锈钢与碳钢焊接裂纹的主要成因之一。

热裂纹发生在焊接过程中，主要是由于焊接区域受到高温热循环的影响，导致材料内部产生应力集中，进而引发裂纹的形成。

热裂纹的形成与多个因素有关，包括焊接温度、焊接速度、焊接材料的成分等。

1. 焊接温度：焊接温度过高会使焊接区域过热，从而导致材料的过度热处理，产生大量的热应力，进而引发裂纹的形成。

2. 焊接速度：焊接速度过快会导致焊接区域的温度梯度变化较大，使材料内部产生应力集中，从而引发裂纹的形成。

3. 焊接材料的成分：焊接材料的成分对焊接裂纹的形成也有一定的影响。

比如，高硫含量的焊接材料容易导致焊接裂纹的发生。

二、残余应力残余应力是不锈钢与碳钢焊接裂纹的另一个重要成因。

在焊接过程中，由于材料的热膨胀系数不同，焊接区域产生了残余应力。

当残余应力超过材料的强度极限时，就会引发裂纹的形成。

1. 焊接变形：焊接过程中，由于材料的热膨胀系数不同，焊接区域会发生变形。

当变形受到约束时，就会产生残余应力，进而引发裂纹的形成。

2. 冷却速率：焊接后的冷却速率也会影响残余应力的大小。

冷却速率过快会导致残余应力增大，从而增加了焊接裂纹的风险。

三、材料缺陷材料缺陷也是不锈钢与碳钢焊接裂纹的一个重要成因。

材料缺陷包括金属内部的夹杂物、气孔、夹层等。

这些缺陷在焊接过程中会成为应力集中的位置，进而引发裂纹的形成。

1. 夹杂物：夹杂物是金属内部的杂质，如氧化物、硫化物等。

这些夹杂物在焊接过程中会成为应力集中的位置，从而引发裂纹的形成。

2. 气孔：气孔是焊接过程中产生的气体孔洞。

气孔的存在会导致焊接区域的应力集中，进而引发裂纹的形成。

3. 夹层：夹层是金属内部的非金属夹杂物。
