最新碳钢和不锈钢焊接

摘要：1Cr13不锈钢与Q235碳钢的焊接属于异种钢焊接，而1Cr13不锈钢的焊接性较差，焊接接头容易出现裂纹缺陷。

在工程实践中通过认真分析，选用合适的焊接材料和焊接工艺，避免了缺陷的产生。

关键词：不锈钢；碳钢；焊接1 前言在石家庄岗黄水库供水二期工程中，检修闸门门槽主轨设计采用的结构是断面为40×60mm的1Cr13不锈钢焊接固定在厚度为50mm的Q235钢板上。

由于两种材料的热导率和线膨胀系数有很大差异，为了保证焊接质量，认真分析了两种材料的焊接性能及存在的问题，并据此制定了具体的焊接工艺措施。

2 焊接性能分析1Cr13不锈钢和Q235碳钢的化学成分及物理性能如表1、2所示。

1Cr13不锈钢的Cr含量在11．5％～13．5％，同时匹配有不大于0．15％的C，Cr本身能增加钢的奥氏体稳定性，加入碳后经固熔再空冷会发生马氏体转变，因此1Cr13不锈钢焊缝和热影响区焊后状态的组织为硬脆的马氏体组织。

另外，1Cr13的碳当量约为2．76％，因此它的焊接性较差。

由于1Cr13不锈钢的导热性较Q235碳钢差，焊接残余应力较大，加之本闸门主轨的刚度较大，所以从高温直接冷却到100～120℃以下时很容易产生冷裂纹。

由于焊接热循环的作用，1Cr13不锈钢有较大的过热倾向，晶粒易粗化，热影响区会出现粗大的铁素体和炭化物组织，塑性降低，冷却时能引起脆化，如果再有氢的作用，冷裂纹的倾向就更加明显。

3 焊接中的主要问题由于1Cr13不锈钢和Q235碳钢化学成分差异很大，因此它们的焊接属于异种钢焊接，要在熔焊的条件下获得可靠的焊接接头存在许多问题。

3．1 热导率和比热容的差异金属的热导率和比热容强烈地影响着被焊材料的熔化、熔池的形成，以及焊接区温度场和焊缝的凝固结晶。

1Cr13不锈钢热导率约为Q235碳钢的一半，这么大的差异可使两者的熔化不同步，熔池形成和金属结合不良，导致焊缝结晶条件变坏，焊缝性能和成形不良。

通用焊接工艺规范1 碳素钢、合金钢及不锈钢的焊接1.1焊前准备1.1.1 焊缝的坡口形式和尺寸应符合设计文件的规定，当无规定时，符合本规范附录A.0.1的规定.1.1.2 焊件的坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。

1.1.3 焊件组焊前应将坡口及其两侧表面不小于20 mm范围内的油、漆、垢、锈、毛刺及镀锌层等清除干净，不得有裂纹、夹层、加工损伤、毛刺及火焰切割熔渣等缺陷。

油污清理方法如下，首先用丙酮或四氯化碳等有机溶剂擦洗，然后用不锈钢丝刷清理至露出金属光泽，使用的钢丝刷应定期进行脱脂处理。

1.1.4 管子或管件、筒体对接焊缝组对时，内壁应齐平，内壁错边量不宜超过管壁厚度的10%，且不应大于2mm；1.1.5 焊缝的设臵应避开应力集中区，便于焊接和热处理，并应符合下列规定：（1）钢板卷筒或设备、容器的筒节与筒节、筒节与封头组对时，相邻两纵向焊缝间的距离应大于壁厚的3倍，且不应小于100 mm，同一筒节上两相邻纵缝间的距离不应小于200 mm；（2）除焊接及成型管件外的其他管子对接焊缝的中心到管子弯曲起点的距离不应小于管子外径，且不应小于l00 mm；管子对接焊缝与支、吊架边缘之间的距离不应小于50 mm。

同一直管段上两对接焊缝中心面间的距离：当公称直径大于或等于150mm时不应小于150mm；公称直径小于150mm时不应小于管子外径；（3）不宜在焊缝及其边缘上开孔。

（4）不锈钢焊件焊接部位两侧各l00 mm范围内，在施焊前应采取防止焊接飞溅物粘污焊件表面的措施：可将石棉置于焊接部位两侧等。

1.1.6 焊条、焊丝在使用前应按规定进行烘干、保温，并应在使用过程中保持干燥。

焊丝使用前应清除其表面的油污、锈蚀等。

常用焊材烘干温度及保持时间见表4。

表4 常用焊材烘干温度及保持时间接上表：1.2.8 施焊过程中应保证起弧和收弧处的质量，收弧时应将弧坑填满。

不锈钢与碳钢焊接标准
不锈钢和碳钢是工业中常用的两种金属材料，它们在不同的工程领域中都有着重要的应用。

在一些情况下，需要将不锈钢和碳钢进行焊接，以满足特定的工程需求。

然而，由于两种材料的化学和物理性质存在差异，因此在进行焊接时需要遵循一定的标准和规范，以确保焊接接头的质量和性能。

首先，选择合适的焊接材料至关重要。

对于不锈钢和碳钢的焊接，通常会选择相应的焊接材料，例如不锈钢焊丝或者碳钢焊条。

这些焊接材料的选择应该考虑到两种材料的化学成分和熔点等因素，以确保焊接接头的稳固性和耐腐蚀性。

其次，焊接工艺的控制也是至关重要的。

在进行不锈钢与碳钢的焊接时，需要严格控制焊接电流、电压、焊接速度等参数，以确保焊接接头的质量。

同时，还需要注意焊接过程中的保护气体的选择和控制，以防止氧化和其他不良反应的发生。

另外，焊接接头的质量检测也是不可或缺的一步。

在完成不锈钢与碳钢的焊接后，需要对焊接接头进行质量检测，以确保其符合相应的标准和规范。

常见的质量检测方法包括X射线检测、超声波检测、磁粉检测等，这些方法可以有效地发现焊接接头中的缺陷和问题，并及时进行修复和处理。

此外，还需要注意焊接接头的后处理工作。

在完成不锈钢与碳钢的焊接后，需要对焊接接头进行相应的后处理工作，例如去除焊接接头上的氧化皮、进行表面处理和防腐蚀处理等，以确保焊接接头的整体质量和性能。

总的来说，不锈钢与碳钢的焊接需要严格遵循相应的标准和规范，选择合适的焊接材料，控制好焊接工艺，进行质量检测和后处理工作，才能确保焊接接头的质量和性能。

只有这样，才能满足工程中对于焊接接头质量和性能的要求，确保工程的安全和可靠性。

碳钢和不锈钢管子焊接工艺规范1 范围本规范规定了CO2气体保护焊和钨极氩弧焊用于管子焊接的焊接前准备、人员、工艺要求、工艺过程和检验。

本规范适用于管子与管子、管子与附件之间的对接和角接接头，焊接时，可采用药芯焊丝CO2气体保护焊，也可采用钨极氩弧焊。

焊接位置为管子水平转动位置和管子水平固定位置。

2 规范性引用文件《焊缝返修通用工艺》3 焊接前准备3.1 CO2半自动或自动焊焊丝选用，见表1。

表1 CO2半自动或自动焊焊丝选用。

2 3.2 钨极氩弧焊焊丝的选用，见表3.3 保护气体无论是药芯焊丝CO2气体保护焊所用的CO2，还是钨极氩弧焊所用的纯Ar气体，均应符合气体质量使用标准，其纯度达99.9 %。

3.4 焊接设备使用的焊机应严格进行定期检测维修，确保良好的操作性能。

3.5 焊接坡口3.5.1 壁厚t≤2mm时，管子对接拼缝均不开坡口焊接，见图1。

t图1的管子对接拼缝，均应开坡口，见图2mm2。

壁厚3.5.2 t＞60°t图2焊前清洁3.63.6.1 焊工必须对焊缝坡口面和坡口两侧各宽20mm范围内（角接焊缝在焊接面两侧各宽20mm 范围内）作清理，并去除油、锈等污物。

对于碳钢管的锈蚀，应用钢刷打磨除锈。

不锈钢管应用丙酮进行清理。

3.6.23.6.3 坡口加工残留毛刺应除去，并应重新清理。

4 人员凡从事该工艺焊接的焊工，必须经过船级社资格认可考试，考试合格并经船级社认可后，方能参与相应等级项目的焊接。

5 工艺要求5.1 装配要求5.1.1 装配工在安装管子对接时，首先要检查管子接口同心度，防止安装错边。

5.1.2 管子对接定位可选用定位“马”固定，或在焊缝内作定位焊固定。

5.1.3 装配间隙，见表3。

表3 装配间隙弧焊（TIG焊）打底。

5.3 船上安装要求单面焊双面成型的管子拼缝，因无法进行充气保护，焊接中应仔细观察熔池，以确保背面焊缝质量。

对于不锈钢管，焊后，管内要作钝化处理。

5.4 焊接参数为确保管子的焊接质量，焊接时应参照表4的焊接参数进行。

不锈钢与碳钢的异种钢焊接技术研究摘要：现代工业是国民经济的主导产业，在建筑、交通、国防等事业发展过程中发挥了重要作用。

不锈钢与碳钢是工业中经常用到的材料，不锈钢与碳钢的焊接降低了企业采购不锈钢产品或材料的成本，所以不锈钢与碳钢的异种钢焊接技术十分重要。

本文分析了不锈钢碳钢和碳钢的焊接性能，指出不锈钢和碳钢异种焊接过程中的问题，并提出其焊接技术措施，以供参考。

关键词：不锈钢；碳钢；异种钢焊接；技术引言：经济社会不断发展，社会工业化水平逐步提升，企业对于不锈钢材料的需求越来越大，不锈钢是防锈设备、防腐设备的主要材料。

但是相对于普通钢材，不锈钢的价格更高，加重了企业采购原材料的成本，所以企业会选择将不锈钢与碳钢进行异种焊接，所以不锈钢和碳钢的异种焊接成为现阶段企业和钢材生产厂的研究重点。

一、焊接性能分析（一）物理性能1.不锈钢的物理性能焊缝形态：不锈钢焊缝的形态主要包括凸起、凹陷、脆性、裂纹等。

不良的焊缝形态可能会导致焊接件的强度和密封性降低，从而影响其使用寿命和安全性。

焊接变形：不锈钢焊接过程中会产生热变形和冷却变形，导致焊接件的尺寸和形状发生变化。

过大的变形可能会影响焊接件的精度和尺寸一致性，从而影响其功能和性能。

焊接残余应力：不锈钢焊接后会产生残余应力，可能会导致焊接件出现变形、裂纹等问题。

因此，需要在焊接过程中控制焊接温度和焊接速度，以减轻残余应力的影响。

2.碳钢的物理性能焊缝强度：焊缝强度不足可能会导致焊缝开裂、焊接件变形等问题。

因此，在焊接前需要进行材料的预处理和表面清洁，同时选择合适的焊接工艺和焊接材料，以提高焊缝强度。

韧性：焊接后的碳钢材料需要具备足够的韧性，以避免在使用中发生裂纹和变形等问题，影响焊接件韧性的因素包括焊接工艺、焊接材料、焊接温度和残余应力等。

塑性：焊接后的碳钢材料需要具备足够的塑性，以避免在使用中产生脆性断裂等问题。

影响焊接件塑性的因素包括焊接工艺、焊接材料、焊接温度和残余应力等。

不锈钢和碳钢焊接注意事项概述及解释说明1. 引言1.1 概述本文将介绍不锈钢和碳钢焊接时需要注意的事项，并探讨两者之间相互焊接的问题及解决方案。

不锈钢和碳钢单独焊接时有各自的要点和工艺选择，而在它们相互焊接时，也会出现一些特殊的问题，需要我们注意并合理解决。

通过本文的阐述，读者可以了解到不锈钢和碳钢焊接的基本知识和技巧，以及在实际应用中遇到的常见问题。

1.2 文章结构本文分为五个部分。

首先是引言部分，用于概述文章内容、目的以及整体结构。

其次是不锈钢焊接注意事项部分，包括不锈钢焊接介绍、方法以及焊接参数调整等内容。

第三部分是碳钢焊接注意事项，主要讲述了碳钢焊接的概述、工艺选择以及原材料准备与处理等方面。

第四部分则着重探讨了不锈钢和碳钢相互焊接时可能出现的问题，并提供解决方案和建议。

最后，在结论中对不锈钢和碳棒的焊接要点进行总结。

1.3 目的本文的目的在于提供不锈钢和碳钢焊接方面的指导，使读者能够正确理解和应用相关知识，避免在实际操作中出现一些常见但可避免的错误。

通过阅读本文，读者可以掌握不锈钢和碳钢焊接的基本原理和操作方法，并了解相互焊接时可能出现的问题及其解决方法。

同时，希望通过本文能够提高读者对不锈钢和碳钢材料特性、工艺选择以及预防问题发生所需的意识和技能。

2. 不锈钢焊接注意事项2.1 不锈钢焊接介绍不锈钢是一种具有抗腐蚀性能的合金钢，常用于制造厨具、化工设备等。

不锈钢焊接是将不锈钢材料通过加热并加入填料进行连接的过程。

在不锈钢焊接中，需要注意以下事项。

2.2 不锈钢焊接方法不锈钢焊接可以采用多种方法，包括TIG（氩弧）焊、MIG（气体保护）焊和电阻焊等。

每种焊接方法都有其特点和适用范围，在选择时应根据具体情况进行判断。

2.3 焊接参数调整在不锈钢焊接过程中，合理调整焊接参数非常重要。

例如，选择合适的电流、电压和线速度等参数可以影响焊缝质量和强度。

此外，还应控制好预热温度和间隙尺寸等因素，以确保焊缝的稳定性和可靠性。

不锈钢与碳钢连接方法
1. 你知道吗，焊接可是连接不锈钢与碳钢的常见办法呢！就像把两块拼图完美拼接在一起，比如在制造大型机械的时候，通过焊接能让它们紧密结合。

2. 螺纹连接也很棒呀！这就像给它们搭了一座稳固的小桥，比如说在一些管道连接中，螺纹连接就能发挥大作用啦。

3. 法兰连接也别小瞧哦！这不就像是给它们戴上了坚固的帽子，像一些大型设备的接口处，用法兰连接多靠谱呀。

4. 承插连接也有它的神奇之处呢！就好像给它们安了个舒适的窝，像一些小型的管件就常常这样连接。

5. 卡压连接呢，那可是又方便又高效呀！就如同给它们系上了牢固的安全带，像在一些水管安装中经常用到。

6. 粘结连接也不错呀，像是给它们涂了一层强力胶，在一些不太受力的小部件连接上有很好的效果呢。

7. 机械连接也挺厉害的呢，简直就是给它们上了一道保险锁，像一些需要经常拆卸的地方就很适合用这种方式呀。

8. 套接连接也有它的妙处呀，像是给它们穿了一件合身的外套，在某些特定情况下真的很好用呢！
我觉得呀，这些连接方法各有各的好，在不同的场景中都能大显身手，我们要根据实际情况选择最合适的方法，才能让不锈钢与碳钢连接得完美无缺！。

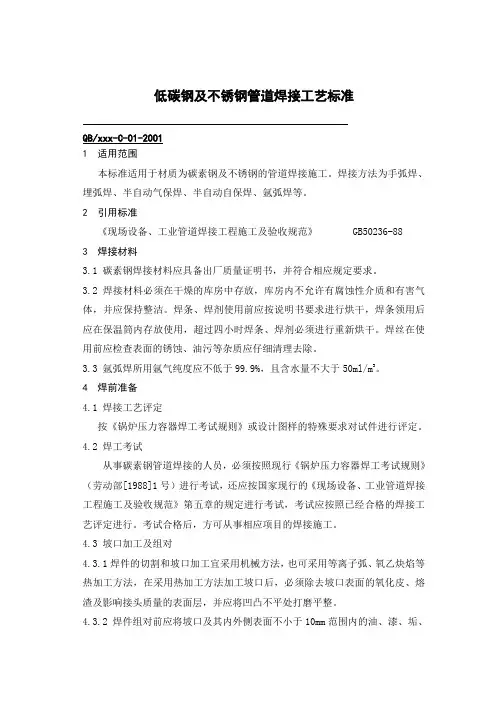

低碳钢及不锈钢管道焊接工艺标准QB/xxx-C-01-20011 适用范围本标准适用于材质为碳素钢及不锈钢的管道焊接施工。

焊接方法为手弧焊、埋弧焊、半自动气保焊、半自动自保焊、氩弧焊等。

2 引用标准《现场设备、工业管道焊接工程施工及验收规范》 GB50236-883 焊接材料3.1 碳素钢焊接材料应具备出厂质量证明书，并符合相应规定要求。

3.2 焊接材料必须在干燥的库房中存放，库房内不允许有腐蚀性介质和有害气体，并应保持整洁。

焊条、焊剂使用前应按说明书要求进行烘干，焊条领用后应在保温筒内存放使用，超过四小时焊条、焊剂必须进行重新烘干。

焊丝在使用前应检查表面的锈蚀、油污等杂质应仔细清理去除。

3.3 氩弧焊所用氩气纯度应不低于99.9%，且含水量不大于50ml/m3。

4 焊前准备4.1 焊接工艺评定按《锅炉压力容器焊工考试规则》或设计图样的特殊要求对试件进行评定。

4.2 焊工考试从事碳素钢管道焊接的人员，必须按照现行《锅炉压力容器焊工考试规则》（劳动部[1988]1号）进行考试，还应按国家现行的《现场设备、工业管道焊接工程施工及验收规范》第五章的规定进行考试，考试应按照已经合格的焊接工艺评定进行。

考试合格后，方可从事相应项目的焊接施工。

4.3 坡口加工及组对4.3.1焊件的切割和坡口加工宜采用机械方法，也可采用等离子弧、氧乙炔焰等热加工方法，在采用热加工方法加工坡口后，必须除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凹凸不平处打磨平整。

4.3.2 焊件组对前应将坡口及其内外侧表面不小于10mm范围内的油、漆、垢、QB/xxx-C-01-2001锈及毛刺等清除干净，且不得有裂纹、夹层等缺陷。

4.3.3 除设计规定需进行冷拉伸或冷压缩的管道外，焊件不得进行强行组对。

4.3.4 管子、管件对接焊缝组对时，内壁应平齐，内壁错边量不宜超过管壁厚度的10%，且不应大于2 mm 。

如壁厚不一致，应按规定进行修磨过渡。

304和碳钢焊接方案简介在工业领域中，焊接是一项常见的加工工艺，用于连接和修复金属材料。

本文主要讨论了304不锈钢和碳钢的焊接方案，包括焊接材料、焊接方法和注意事项。

304不锈钢焊接方案焊接材料在焊接304不锈钢时，常用的焊接材料包括GMAW（气体金属电弧焊）、GTAW（氩弧焊）和SMAW（手工电弧焊）等。

这些方法都可以获得良好的焊接质量。

•GMAW：GMAW是一种自动化和高效率的焊接方法。

使用铜合金电极和保护气体（如纯氩或混合气体）作为焊接材料。

通过电弧的熔化来进行焊接。

•GTAW：GTAW是一种高质量和精确控制的焊接方法。

通过在焊接区域周围产生一种保护性气氛，使用纯氩或氩氢作为保护气体焊接材料。

适用于较薄的不锈钢材料。

•SMAW：SMAW是一种传统的手工焊接方法。

使用涂有焊剂的电极作为焊接材料。

适用于较厚的不锈钢材料。

焊接方法在焊接304不锈钢时，需要注意以下几个步骤：1.准备工作：清洁焊接接头表面并确保去除氧化和污垢。

2.调整焊机参数：根据焊接材料和焊接方法选择合适的电流和电压。

3.开始焊接：将焊枪或电极插入焊接区域，保持适当的焊接角度和速度。

确保电弧稳定和焊接池的形成。

4.打磨和清洁：焊接完成后，使用砂纸和刷子打磨焊缝，去除焊渣和不平整的表面。

5.检查焊缝：使用目视检查和非破坏性检测方法检查焊缝的质量和完整性。

注意事项在焊接304不锈钢时，需要注意以下事项：1.防止氧化：确保焊接区域的环境和焊接材料没有氧化或受到氧化的影响。

可以使用保护性气氛或焊接剂来防止氧化。

2.避免过热：过热可能导致晶界腐蚀和残余应力。

控制焊接参数，避免过高的温度和快速冷却。

3.避免杂质：在焊接过程中，避免将其他金属杂质引入焊缝中。

确保焊接材料纯净，并使用适当的焊接方法和设备。

4.安全操作：在进行焊接操作时，务必佩戴防护设备（如焊接面罩、手套和防护服），并确保工作区域通风良好。

碳钢焊接方案焊接材料在碳钢焊接中，常用的焊接材料包括SMAW、GMAW和FCAW等。

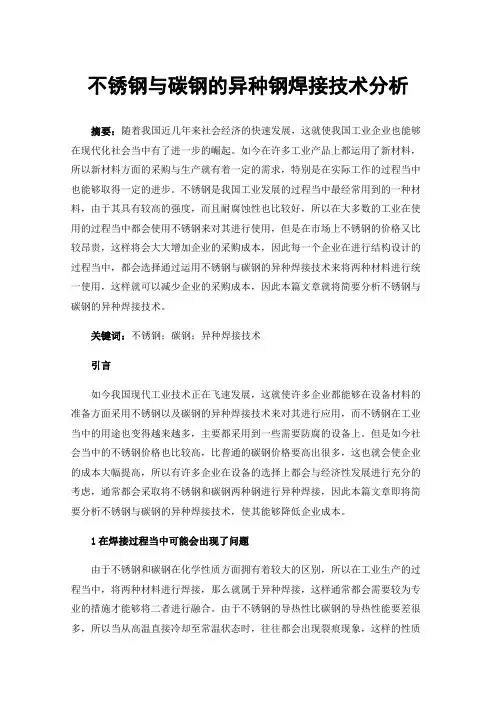

不锈钢与碳钢的异种钢焊接技术分析摘要：随着我国近几年来社会经济的快速发展，这就使我国工业企业也能够在现代化社会当中有了进一步的崛起。

如今在许多工业产品上都运用了新材料，所以新材料方面的采购与生产就有着一定的需求，特别是在实际工作的过程当中也能够取得一定的进步。

不锈钢是我国工业发展的过程当中最经常用到的一种材料，由于其具有较高的强度，而且耐腐蚀性也比较好，所以在大多数的工业在使用的过程当中都会使用不锈钢来对其进行使用，但是在市场上不锈钢的价格又比较昂贵，这样将会大大增加企业的采购成本，因此每一个企业在进行结构设计的过程当中，都会选择通过运用不锈钢与碳钢的异种焊接技术来将两种材料进行统一使用，这样就可以减少企业的采购成本，因此本篇文章就将简要分析不锈钢与碳钢的异种焊接技术。

关键词：不锈钢；碳钢；异种焊接技术引言如今我国现代工业技术正在飞速发展，这就使许多企业都能够在设备材料的准备方面采用不锈钢以及碳钢的异种焊接技术来对其进行应用，而不锈钢在工业当中的用途也变得越来越多，主要都采用到一些需要防腐的设备上。

但是如今社会当中的不锈钢价格也比较高，比普通的碳钢价格要高出很多，这也就会使企业的成本大幅提高，所以有许多企业在设备的选择上都会与经济性发展进行充分的考虑，通常都会采取将不锈钢和碳钢两种钢进行异种焊接，因此本篇文章即将简要分析不锈钢与碳钢的异种焊接技术，使其能够降低企业成本。

1在焊接过程当中可能会出现了问题由于不锈钢和碳钢在化学性质方面拥有着较大的区别，所以在工业生产的过程当中，将两种材料进行焊接，那么就属于异种焊接，这样通常都会需要较为专业的措施才能够将二者进行融合。

由于不锈钢的导热性比碳钢的导热性能要差很多，所以当从高温直接冷却至常温状态时，往往都会出现裂痕现象，这样的性质将会对磁性物质有着不好的影响，同时因为热循环的作用，不锈钢在过热时往往会出现晶粒粗化的现象，很容易出现许许多多的问题，在冷却后也会产生催化结果。

碳钢与不锈钢焊接工艺哎呀，说起焊接，这可是个技术活儿，不是随便拿个焊条就能搞定的。

今天咱们就聊聊碳钢和不锈钢这两种材料的焊接工艺。

别急，我慢慢道来。

首先，得说说这俩材料，碳钢和不锈钢，它们可是大有不同。

碳钢，就是咱们常说的铁，硬是硬，但容易生锈。

不锈钢呢，顾名思义，不容易生锈，因为它里面加了点铬。

这俩材料一碰头，焊接起来可就有点考验手艺了。

记得有一次，我接了个活儿，要焊一个碳钢和不锈钢的混合结构。

一开始，我心想，这有啥难的，不就是焊个东西嘛。

结果，我一上手，就发现事情没那么简单。

首先，你得准备两种焊条，一种适合碳钢，一种适合不锈钢。

碳钢的焊条，我用的是E7018，这种焊条熔点低，容易操作。

不锈钢的焊条，我用的是E308L，这种焊条熔点高，焊出来的接头更结实。

然后，焊接之前，得把材料表面清理干净。

碳钢还好，用砂纸一打磨，锈迹就不见了。

不锈钢就麻烦了，得用专门的不锈钢清洁剂，不然那焊缝里头容易有杂质，影响焊接质量。

开始焊接的时候，我用的是TIG焊，也就是钨极氩弧焊。

这种焊接方法，热量集中，不容易烧穿材料，特别适合焊接不锈钢。

焊接的时候，我得小心翼翼地控制电流和速度，不能太快，也不能太慢，否则焊缝要么不结实，要么烧穿。

焊接过程中，我发现碳钢和不锈钢的焊接，最难的就是控制温度。

温度太高，不锈钢容易烧坏；温度太低，碳钢又焊不牢。

我得一边焊接，一边观察，确保焊缝均匀，没有气孔和裂纹。

焊接完成后，我还得检查焊缝，看看有没有缺陷。

这时候，我得用上放大镜，仔细检查每一个焊点。

如果有问题，就得重新打磨，重新焊接。

最后，焊接完成后，我还得给焊缝做防腐处理。

碳钢容易生锈，所以我得涂上防锈漆。

不锈钢虽然不容易生锈，但为了保险起见，我也会涂上防锈漆。

你看，这焊接碳钢和不锈钢，看起来简单，实际上学问大着呢。

每一个步骤，都得细心，不能马虎。

这活儿，不仅考验技术，更考验耐心。

所以，下次你看到那些焊接工人，别觉得他们就是拿个焊枪随便点点。

Q235普通碳钢与不锈钢焊接工艺方法
1、根据不锈钢的材质，来选择不锈钢焊条，来焊接不锈钢和碳素钢（Q235属于碳素钢）。

异种钢之间的焊接有一般性原则：
（1）碳钢是按照强度来匹配焊条的，如果两种碳钢材料的强度不一样，一般是就低不就高，例如Q245R与Q345R的焊接，就选用J427焊条；
（2）如果是耐热钢与碳钢焊接则一般选用碳钢；
（3）如果碳钢与不锈钢焊，一般选用不锈钢焊条，常用的焊条如A302、A312等。

2、常见的异种钢焊接：
其中的0Cr18Ni10Ti 即美标321不锈钢。

既然质量很重要，就必须采用不锈钢焊条进行焊接，不要采用碳钢焊条。

当然，不建议异种钢之间的焊接，因为不锈钢和碳钢接触会发生渗碳反应，不锈钢会脆化，用于低冷环境或者高压情况下，容易发生漏爆事故。

请谨慎。

不锈钢与碳钢的异种钢焊接技术要点探讨摘要：异种材料的焊接在工程领域有着广泛的应用，其中不锈钢和碳钢的异种钢焊接尤为引人关注。

基于此，本文详细分析了不锈钢与碳钢的异种钢焊接技术。

关键词：不锈钢；碳钢；异种钢；焊接技术随着社会经济的发展与工业的进步，工业产品的种类、新材料的应用、新工艺的实施不断提出新的要求，取得了良好的进展。

其中，不锈钢作为一种具有强度高、塑性好、耐腐蚀性好等优点的材料，在一些需防腐防锈设备的主要部件中的应用越来越广泛。

然而，不锈钢价格远高于普通碳钢，从经济角度和设备使用条件来看，在结构设计中，常使用不锈钢和碳钢的异钢种接头焊接。

一、不锈钢与碳钢的异种钢焊接性能1、物理性能。

304L不锈钢丝属于纯奥氏体不锈钢中的超低碳不锈钢类型，这种不锈钢含有大量合金元素，如镍。

通过与这些稀有元素融合，可在金属设备表面形成致密氧化薄膜，与普通钢材相比，这种氧化薄膜可溶性低，其特点是更坚固，能有效隔离金属设备材料，避免设备在长期接触空气等情况下发生化学反应，能有效提高设备耐腐蚀性，延长其寿命。

同时，304L不锈钢机械性能、焊接性能、塑性、柔韧性和加工性能均优于普通钢。

304L在日常生产生活中较常见，其内部Cr含量基本在18～20%，能有效提高奥氏体稳定性。

2、化学性能。

不锈钢和碳钢化学成分与含量包括C、Si、Mn、P、S、Ni、Cr。

与普通钢相比，在不锈钢中添加Cr、Ni和少量化学元素如Mo、Ti、N等，能形成超低碳不锈钢，有利于在金属设备表面形成致密抗氧化薄膜，避免了氧化反应，有效提高了设备耐腐蚀性，而且因添加了许多化学成分，能有效提高钢的塑性及韧性。

二、不锈钢与碳钢的异种钢焊接条件工业上不锈钢和碳钢的异种钢是否具有焊接条件，主要取决于这些钢的内部原子与分子作用力，与物质物理状态无直接关系，即当钢材处于液态或固态时，只要它们之间的原子和分子作用力足够大以互溶，则能焊接，形成具有良好性能的新物质。

此外，即使不锈钢和碳钢之间的异种钢处于液态或固态状态时存在液态无限互溶，固态却有限互溶情况下也能焊接，然而，生成的新物质性能取决于这两种金属的性能。

奥氏体不锈钢管（1Cr18Ni9Ti）与碳钢板（Q235）的焊接摘要：本文通过对奥氏体不锈钢管（1Cr18Ni9Ti）与碳钢板（Q235）的焊接性能、焊接工艺和施焊方法的介绍，找到了两种异种钢材的焊接难点和关键，采用合理的焊接工艺，生产出合格产品。

关键词：奥氏体不锈钢、碳钢、焊接1前言随着我国经济的快速发展，钢结构在工业、农业及民用建筑中都得到了广泛的应用，人们在追求钢结构的坚固耐用的同时，多种装饰性材料也越来越多的运用到钢结构建筑中，如不锈钢、铝及铝合金、复合材料等，其中现在运用最多的是不锈钢。

近期，我公司承接了山大教学楼顶层一标志性构件，上端为直径300mm 厚度10mm的奥氏体不锈钢管，材质为1Cr18Ni9Ti，底座为直径800mm厚度20mm的碳钢钢板，材质为Q235。

由于两种材料不同，为了保证焊接质量，通过对焊接性和焊接特点的分析，制定了具体的焊接工艺措施。

2奥氏体不锈钢管（1Cr18Ni9Ti）与碳钢板（Q235）的焊接性和焊接特点分析奥氏体不锈钢管（1Cr18Ni9Ti）与碳钢板（Q235）的焊接是异种材质的焊接，它在焊接过程当中有许多的特殊问题，如：焊缝的稀释、热裂纹等。

奥氏体不锈钢管（1Cr18Ni9Ti）与碳钢板（Q235）的化学成分见下表：表1 奥氏体不锈钢管（1Cr18Ni9Ti）与碳钢板（Q235）的化学成分由表1可知，碳钢板（Q235）含碳量较低，可焊性较好，奥氏体不锈钢管（1Cr18Ni9Ti）含有18%左右的Cr和9%左右的Ni，而碳钢没有这些成分，焊接时如不添加一定量的Cr、Ni元素，由两种钢组成的焊缝金属其化学成分必然显著降低，即形成焊缝稀释。

焊缝稀释的结果是形成马氏体组织，使焊缝的力学性能变硬变脆，并产生冷裂纹。

解决焊缝稀释的方法就是采用适当高含量的鉻镍焊条和减小熔合比的工艺方法。

由于焊缝金属含有较高的合金元素，易产生某些低熔点共晶物，如：硫、镍形成的Ni3S2，其熔点为645℃。

不锈钢／碳钢层状金属材料焊接技术要点随着我国科学技术不断发展，工业上的施工技术要求也随之提高，提高工业上的施工技术已经迫在眉睫，本文将针对目前我国不锈钢和碳钢等层状金属材料在焊接时的注意事项并提出建议，各工厂焊接技术人员应重视这些技术要点，提高我国不锈钢/碳钢层状金属材料焊接工艺的质量。

近些年来，我国工厂对金属材料的加工要求越来越高，施工技术也得到相应提高，但对金属焊接时既要求力学性能具有足够强的强度和刚度，又要求其化学方面具有耐热性、耐腐蚀性等。

新型復合型金属板：即使用不锈钢/碳钢应用焊接技术制成复合型金属板，和以往传统的纯不锈钢板相比，制作所需成本更低，节省贵重的金属资源，因此复合型金属板在造船业、造车业筑相关的各个行业都得到广泛使用。

但是由于复合型金属板是由几种不同金属通过焊接工艺制成，焊接技术尤为重要，各大工厂在焊接时应当重视起来。

1 不锈钢/碳钢焊接工艺的现状复合型金属板大多数是使用不锈钢或者碳钢为主要材料进行焊接制成的，而不锈钢和碳钢在物理方面的性能有着较大的区别，如下表I所示，不难看出不锈钢与碳钢之间现行膨胀系数和导热率系数等存在较大的差异。

虽然不锈钢和碳钢都是极为优秀的焊接材料，但是在焊接过程中，在焊接头接头处仍然存在应力作用，其主要原因是焊接过程中，碳化物溶解时在焊接接头处会产生热裂纹因此在焊接过程中应当主要注意三大重点：基层焊接产生裂纹，复层焊接的增碳现象，过渡层焊接时的工艺。

2 层状金属焊接技术上的技术要点2.1 焊接方法合理选择为了针对复合型金属板复层和过渡层在焊接时会由于冷热不均匀产生裂纹，腐蚀性下降和淬硬倾向等现象的发生，且焊接时均采用手工电弧焊具有局限性，在对基层进行焊接时应选择埋弧焊进行焊接，在对复层及过渡层进行焊接时，应当选择药芯焊丝熔化极气体保护焊，这样能够有效满足焊接工艺上的要求，提高焊接的整体质量。

2.2 焊接后的处理工艺在焊接施工完毕之后仍需要对其进行其他处理工艺，否则会在焊接接头处产生裂纹、耐腐蚀性下降，含有过高的氢含量等一系列问题。

普通Q235碳钢与不锈钢SUS304 可以直接焊接么，有什么缺陷和注意的么对结构是否会产生影响呢Q235碳钢（珠光体钢）与不锈钢SUS304（奥氏体钢——0Cr18Ni9）可以焊接。

不过，焊接时除了注意金属本身物理、化学性能对焊接性带来的影响外，还应注意两种金属成分与组织上的差异对接头性能的影响。

两种母材自身的问题：珠光体钢：冷裂纹、脆化等奥氏体钢：热裂纹等特殊问题：（1）母材对焊缝的稀释，引起焊缝组织与性能的变化珠光体钢母材的溶入，将稀释填充金属，引起其成分与组织的变化。

（2）形成凝固过渡层在靠近珠光体钢一侧熔合线的焊缝金属中，会形成一层与内部焊缝金属成分不同的过渡层。

过渡层中的高硬度马氏体组织会使脆性增加，塑性显著降低，形成低塑性带，从而降低了焊接结构的可靠性。

（3）形成碳迁移过渡层在焊接或焊后加热（热处理或高温运行）时，碳从珠光体母材通过熔合区向焊缝扩散，在靠近熔合区的珠光体母材上形成一个软化的脱碳层，而在靠近熔合区的奥氏体焊缝中形成硬度较高的增碳层。

（4）接头应力状态复杂局部加热引起的热应力、两种钢的热膨胀系数不同引起的残余应力（热处理无法消除此应力）。

焊接材料：焊条型号—— E310－16 或 E310－15焊接工艺要求：1、焊接方法用熔合比小的焊接方法，降低母材的稀释作用。

带极堆焊、非熔化极气体保护焊，焊条电弧焊均可。

2、焊接参数小直径焊条或焊丝，小电流、大电压、快速焊。

3、堆焊过渡层焊接厚大焊件时，可在珠光体钢的坡口表面堆焊过渡层，过渡层用高铬镍奥氏体焊条或镍及镍合金电焊条（如Ni307）。

过渡层厚度一般为6～9mm。

4、焊接接头一般不焊后热处理。

如何进行碳素钢与铁素体不锈钢的焊接？碳素钢与铁素体不锈钢焊接时，为防止焊接接头过热粗化、脆化和裂纹，应采取下列有效的焊接工艺：（1）焊前将母材金属的被焊部位预热焊前预热对防止晶粒粗化、裂纹等缺陷很有效，一般预热温度为150℃。

随着铁素体不锈钢含铬量的增高，预热温度可达200~300℃。

（2）采取特殊的焊接工艺焊接碳素钢与铁素体不锈钢时，采取小电流、短电弧、快速焊。

采用焊条电弧焊焊接时，焊条最好不做横向摆动，尽量用较窄焊道进行焊接，这对防止晶粒粗化有利。

（3）严格控制层间温度采用多层焊时，待前道焊缝冷却到预热温度再焊下一道焊缝。

要特别注意，焊接碳素钢与含铬量高的铁素体不锈钢时, 必须防止焊缝在高温停留时间过长，如控制不好层间温度，有可能出现焊缝高温停留时间过长，结果会使脆化倾向越来越严重。

（4）尽量减小焊接应力对于厚板或刚度较大的焊接结构，要合理设计焊接接头的型式和坡口。

采用对接接头和X型坡口，焊后变形小，焊接应力亦小。

为了减小焊接应力，每道焊缝或每层焊缝焊完后可用小锤轻轻敲打焊缝周围，以利于焊接应力的疏散。

（5）选择合适的填充材料选择填充材料时，要考虑两种母材金属预热温度及与焊接方法的配合，并考虑与焊后热处理的关系。

如采用焊条电弧焊焊接Q235钢与1Cr17钢时，使用G302 和G307等焊条，焊后必须进行热处理, 如选用A107、A207、A412等焊条焊接时，焊后可不进行热处理，而且焊缝金属的塑性与韧性均较好。

（6）焊后及时进行热处理焊后进行热处理能使焊缝组织达到均匀化, 并可提高焊缝的塑性和耐蚀性。

一般采用焊后回火处理，实际是空冷退火处理。

如焊接Q235钢与1Cr25Ti钢时，焊后可进行760~780℃的回火处理，这样能够获得优良的焊接接头。

如手工电弧焊焊Q235钢与1Cr17Mo 钢时，焊接材料选择G302或G307，其化学成分见表141。

焊接技术宜采用小电流，短弧，电弧稍倾向于碳素钢母材金属侧使两母材金属受热均匀一致。
