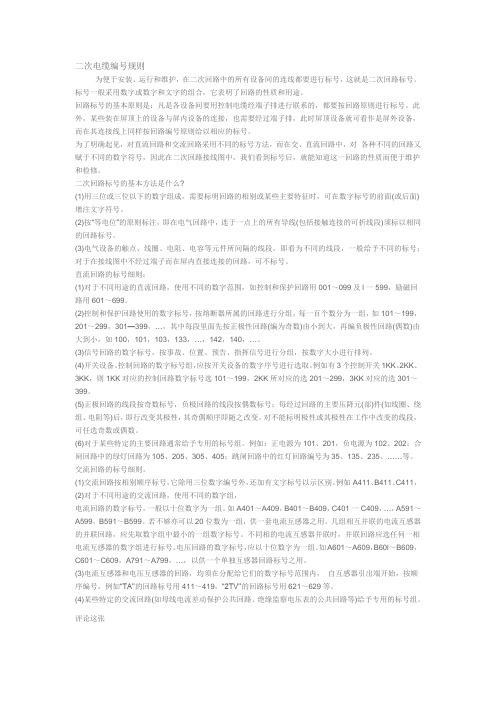

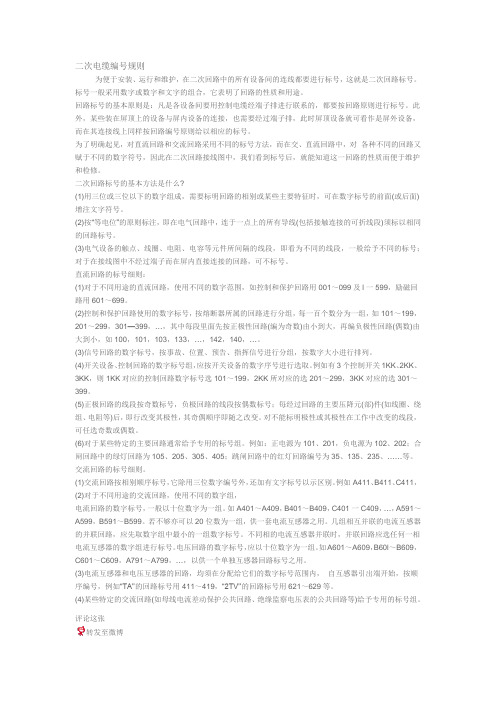

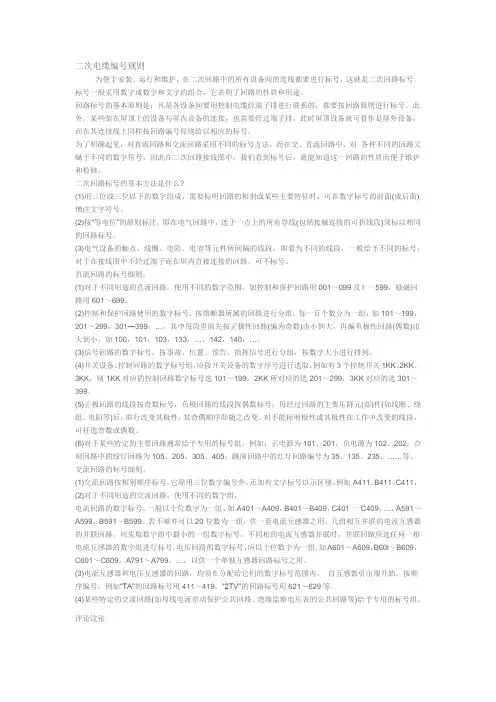

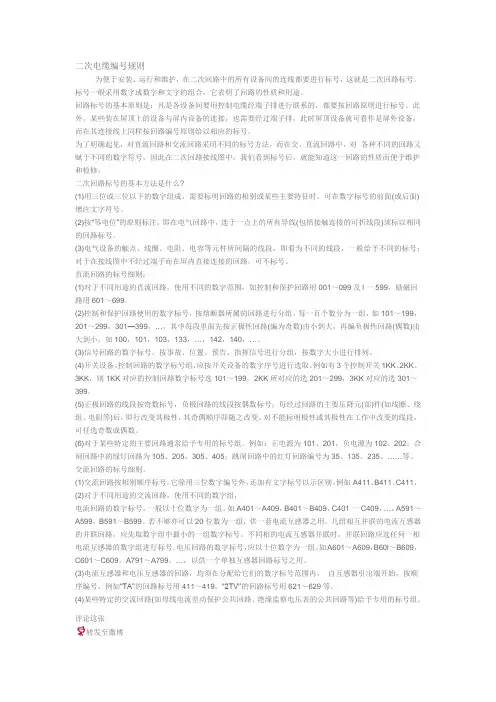

二次电缆编号规则为便于安装、运行和维护,在二次回路中的所有设备间的连线都要进行标号,这就是二次回路标号。
标号一般采用数字或数字和文字的组合,它表明了回路的性质和用途。
回路标号的基本原则是:凡是各设备间要用控制电缆经端子排进行联系的,都要按回路原则进行标号。
此外,某些装在屏顶上的设备与屏内设备的连接,也需要经过端子排,此时屏顶设备就可看作是屏外设备,而在其连接线上同样按回路编号原则给以相应的标号。
为了明确起见,对直流回路和交流回路采用不同的标号方法,而在交、直流回路中,对各种不同的回路又赋于不同的数字符号,因此在二次回路接线图中,我们看到标号后,就能知道这一回路的性质而便于维护和检修。
二次回路标号的基本方法是什么?(1)用三位或三位以下的数字组成,需要标明回路的相别或某些主要特征时,可在数字标号的前面(或后面)增注文字符号。
(2)按“等电位”的原则标注,即在电气回路中,连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。
(3)电气设备的触点、线圈、电阻、电容等元件所间隔的线段,即看为不同的线段,一般给予不同的标号;对于在接线图中不经过端子而在屏内直接连接的回路,可不标号。
直流回路的标号细则:(1)对于不同用途的直流回路,使用不同的数字范围,如控制和保护回路用001~099及l一599,励磁回路用601~699。
(2)控制和保护回路使用的数字标号,按熔断器所属的回路进行分组,每一百个数分为一组,如101~199,201~299,301—399,…,其中每段里面先按正极性回路(编为奇数)由小到大,再编负极性回路(偶数)由大到小,如100,101,103,133,…,142,140,…。
(3)信号回路的数字标号,按事故、位置、预告、指挥信号进行分组,按数字大小进行排列。
(4)开关设备、控制回路的数字标号组,应按开关设备的数字序号进行选取。
例如有3个控制开关1KK、2KK、3KK,则1KK对应的控制回路数字标号选101~199,2KK所对应的选201~299,3KK对应的选301~399。

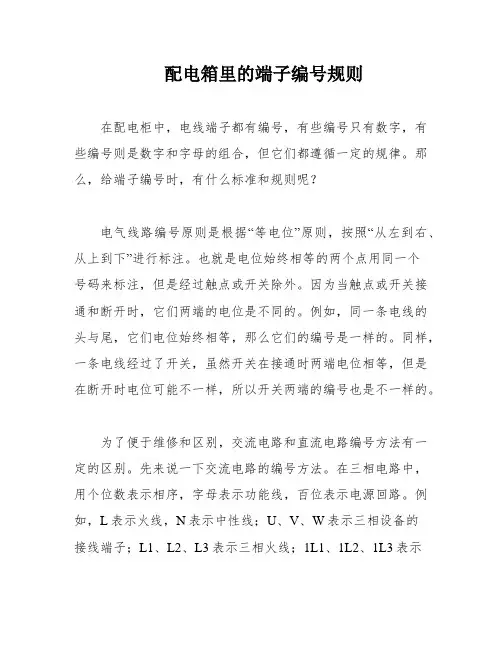

配电箱里的端子编号规则在配电柜中,电线端子都有编号,有些编号只有数字,有些编号则是数字和字母的组合,但它们都遵循一定的规律。
那么,给端子编号时,有什么标准和规则呢?电气线路编号原则是根据“等电位”原则,按照“从左到右、从上到下”进行标注。
也就是电位始终相等的两个点用同一个号码来标注,但是经过触点或开关除外。
因为当触点或开关接通和断开时,它们两端的电位是不同的。
例如,同一条电线的头与尾,它们电位始终相等,那么它们的编号是一样的。
同样,一条电线经过了开关,虽然开关在接通时两端电位相等,但是在断开时电位可能不一样,所以开关两端的编号也是不一样的。
为了便于维修和区别,交流电路和直流电路编号方法有一定的区别。
先来说一下交流电路的编号方法。
在三相电路中,用个位数表示相序,字母表示功能线,百位表示电源回路。
例如,L表示火线,N表示中性线;U、V、W表示三相设备的接线端子;L1、L2、L3表示三相火线;1L1、1L2、1L3表示第一个回路的三相火线;2L1、2L2、2L3表示第二个回路的三相火线。
控制回路(二次回路)的编号一般采用字母和数字组合来表示该回路的作用及性质,有时也采用纯数字来表示。
对于字母的含义,与电气元件名称与符号里的字母一样。
如果控制线路只有一个回路,那么可以用一位数或两位数来编号。
以上(左)端用奇数顺序(1、3、5…)来编号,以下(右)端用偶数顺序(2、4、6…)来编号。
如果一位数不够用,那就用两位数来凑,例如某回路编号从1开始(1、3、5…),一直编到数字9还不够用,这时继续加一位数编,例如11、13、15…。
如果二次回路有多个电源(回路)供电,就用百位数来区别不同回路。
个位数和十位数和单回路编号方法一样。
直流电路的编号规则与交流电路有所不同,但同样遵循“等电位”原则。
在直流电路中,首先要确定正负极性。
编号时,用字母表示正极,数字表示负极,例如A1、B1、C1表示正极,1、2、3表示负极。
如果直流电路有多个电源回路,那么可以用百位数来区别不同回路,个位数和十位数和单回路编号方法一样。
二次电缆编号规则为便于安装、运行和维护,在二次回路中的所有设备间的连线都要进行标号,这就是二次回路标号。
标号一般采用数字或数字和文字的组合,它表明了回路的性质和用途。
回路标号的基本原则是:凡是各设备间要用控制电缆经端子排进行联系的,都要按回路原则进行标号。
此外,某些装在屏顶上的设备与屏内设备的连接,也需要经过端子排,此时屏顶设备就可看作是屏外设备,而在其连接线上同样按回路编号原则给以相应的标号。
为了明确起见,对直流回路和交流回路采用不同的标号方法,而在交、直流回路中,对各种不同的回路又赋于不同的数字符号,因此在二次回路接线图中,我们看到标号后,就能知道这一回路的性质而便于维护和检修。
二次回路标号的基本方法是什么?(1)用三位或三位以下的数字组成,需要标明回路的相别或某些主要特征时,可在数字标号的前面(或后面)增注文字符号。
(2)按“等电位”的原则标注,即在电气回路中,连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。
(3)电气设备的触点、线圈、电阻、电容等元件所间隔的线段,即看为不同的线段,一般给予不同的标号;对于在接线图中不经过端子而在屏内直接连接的回路,可不标号。
直流回路的标号细则:(1)对于不同用途的直流回路,使用不同的数字范围,如控制和保护回路用001~099及l一599,励磁回路用601~699。
(2)控制和保护回路使用的数字标号,按熔断器所属的回路进行分组,每一百个数分为一组,如101~199,201~299,301—399,…,其中每段里面先按正极性回路(编为奇数)由小到大,再编负极性回路(偶数)由大到小,如100,101,103,133,…,142,140,…。
(3)信号回路的数字标号,按事故、位置、预告、指挥信号进行分组,按数字大小进行排列。
(4)开关设备、控制回路的数字标号组,应按开关设备的数字序号进行选取。
例如有3个控制开关1KK、2KK、3KK,则1KK对应的控制回路数字标号选101~199,2KK所对应的选201~299,3KK对应的选301~399。
二次回路编号规则为便于安装,运行和维护,在二次回路中的所有设备间的连线都要进行标号,这就是二次回路的标号。
标号一般采用数字或数字和文字的组合,他表明了回路的性质和用途。
回路标号的基本原则:凡是各设备间要用控制电缆经端子排进行联系的,都要按回路原则进行标号。
此外,某些装在屏顶上的设备与屏内设备的连接,也需要经过端子排,此时屏顶设备就可看作是屏外设备,而在其连接线上同样按回路编号原则给以相应的标号。
为了明确起见,对于直流回路和交流回路采用不同的标号方法,而在交直流回路中,对各种不同的回路赋予不同的数字标号,因此在二次回路接线图中,我们看到标号后,就能知道这一回路的性质而便于维护和检修。
二次回路的标号的基本方法是什么(1).用三位或三位以下的数字组成,需要表明回路的相别或某些主要特征室,可在数字标号的前面或后面增注文字符号。
(2).按“等电位”的原则标注,即在电气回路中,连接于一点上的所有导线,(包括接触连接的可折线段)须表明以相同的回路编号。
(3).电气设备的触点,线圈,电阻,电容等元件所间隔的线段,即看为不同的线段,一般给与不同的标号;对于在接线图中不经过端子而在屏内直接连接的回路,可不标号。
直流回路的标号细则:(1).对于不同用途的直流回路,使用不同的数字范围,如控制和保护回路用001~099及1—599,励磁回路用601~~~699 。
(2).控制和保护回路使用的数字标号,按熔断器所属的回路进行分组,每一百个数分为一组,如101~~~~~199 ,201~~~299 ,301~~~399 ,等等,其中每段里面先按正极回路(编为奇数)由小到大,再编负极回路(偶数)由大到小,如100, 101,103 ,133 ,等等,142,140,等等。
(3)信号回路的数字标号,按事故、位置、预告、指挥信号进行分组,按数字大小进行排列。
(4).开关设备、控制回路的数字标号组,应按开关设备的数字序号进行选取。
例如有3个控制开关1KK 、2KK、3KK,则1KK 对应的控制回路数字标号,选101~~~199 ,2KK对应的控制回路数字标号,选201~~~299 ,3KK对应的控制回路数字标号,选301~~~399 。
二次回路线路编号原则及编号规则1.连续性原则:对于同一设备或控制区域内的回路,应按照连续编号进行分类,以保证线路的整体性和可读性。
一般来说,控制回路的编号按照从小到大的顺序进行,而信号回路的编号可以按照设备的布局和功能划分为多个区域,并对每个区域进行编号。
2.层次性原则:将大的区域划分为小的区域,使用层次分级的方式对二次回路进行编号。
这样可以提高线路的可管理性和维护性,同时也方便了对回路之间的关系和层次结构的理解。
3.分类原则:将不同类型的回路进行分类,并在编号中体现出来。
常见的分类有控制回路、信号回路、保护回路等。
对于控制回路,可以根据所控制的设备或功能进行细分,如照明控制回路、电机控制回路等。
4.可读性原则:线路编号应具有良好的可读性,以避免混淆和错误。
一般来说,采用阿拉伯数字进行编号,避免使用拼音、字母等容易混淆和产生歧义的字符。
并且,应尽量采用简洁明了的编号方式,避免过于复杂的编号结构。
1.设备编号:对于较大规模的工程项目,可以为每个设备设立唯一的编号,以方便对设备的管理和维护。
设备编号可以根据设备的类型、功能、位置等因素进行划分,如01表示主配电柜、02表示二次配电柜等。
2.回路编号:在每个设备内部,对于不同的回路可以进行独立的编号。
回路编号通常是在设备编号的基础上进行拓展,采用标识符+数字的形式进行,如MCC01-01表示MCC柜的第一个回路。
3.信号编号:对于传输信号的回路,可以采用信号编号进行标识。
信号编号通常与信号类型、设备位置等相关,如DI01表示数字输入信号、DO01表示数字输出信号等。
4.控制编号:对于控制回路,可以采用控制编号进行标识。
控制编号通常和控制类型、设备位置等相关,如FC01表示频率控制回路、PC01表示压力控制回路等。
以上即是二次回路线路编号的原则和规则。
通过合理的编号方式和架构,可以提高工程的可管理性和可维护性,确保工作过程的高效和安全。

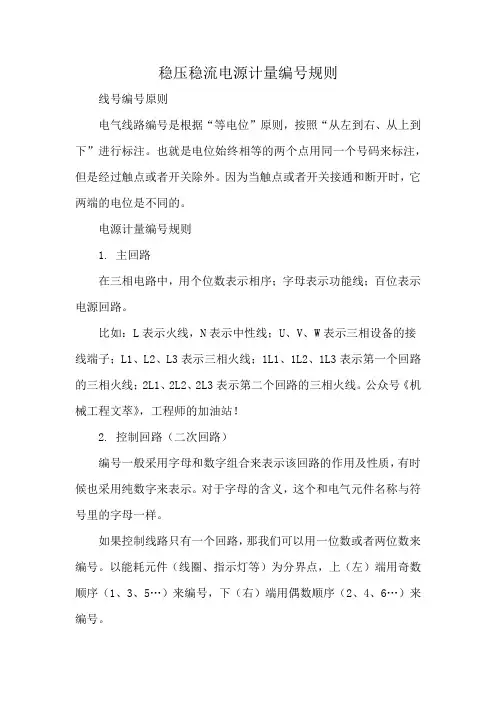

稳压稳流电源计量编号规则
线号编号原则
电气线路编号是根据“等电位”原则,按照“从左到右、从上到下”进行标注。
也就是电位始终相等的两个点用同一个号码来标注,但是经过触点或者开关除外。
因为当触点或者开关接通和断开时,它两端的电位是不同的。
电源计量编号规则
1. 主回路
在三相电路中,用个位数表示相序;字母表示功能线;百位表示电源回路。
比如:L表示火线,N表示中性线;U、V、W表示三相设备的接线端子;L1、L2、L3表示三相火线;1L1、1L2、1L3表示第一个回路的三相火线;2L1、2L2、2L3表示第二个回路的三相火线。
公众号《机械工程文萃》,工程师的加油站!
2. 控制回路(二次回路)
编号一般采用字母和数字组合来表示该回路的作用及性质,有时候也采用纯数字来表示。
对于字母的含义,这个和电气元件名称与符号里的字母一样。
如果控制线路只有一个回路,那我们可以用一位数或者两位数来编号。
以能耗元件(线圈、指示灯等)为分界点,上(左)端用奇数顺序(1、3、5…)来编号,下(右)端用偶数顺序(2、4、6…)来编号。
如果一位数不够用,那就用二位数来凑。
比如某回路编号从1开始(1、3、5…),一直编到数字9还不够用,这时继续加一位数编,比如11、13、15…。
电力系统回路标号1、+电源回路 1 101 201 301 -电源回路 2 102 202 3022、合闸回路 3~31 103~131 203~231 303~331绿灯合闸监视回路 5 105 205 305示例:(+KM101) 103 105 107 ………131 (-KM102)3、跳闸回路 33~49 133~149 233~249 333~349红灯跳闸监视回路 35 135 235 335 示例:(+KM101) 133 135 137 ………149 (-KM102)4、备用电源自动合闸回路50~69 150~169 250~269 350~3695、开关设备的位置信号回路70~89 170~189 270~289 370~3896、事故跳闸音响信号回路90~99 190~199 290~299 390~399示例:(SYM708) 190 192 194 (-XM702)闪光信号(+)SM 1007、保护回路 01~099(或J1~J99) 示例:(+101) 03 05 07 ………027 (-102)8、信号及其他回路701~999信号回路电源 +XM(701)(-XM702)①信号回路701~799内的奇数编号。
掉牌未复归:(FM703)(PM716)②遥测信号801~899,合闸线圈回路:(+HM)871 873 874 872(-HM);掉合闸指示:(+HM)881 884/886 882(-HM);遥信:801 803 805 807…③光字牌信号901~999。
预报音响信号回路:(FM703)901 903…907 (1YBM709)(2YBM710)9、发电机励磁回路 601~699保护装置及测量表计的电流回路(交流回路)(N中性线L零序)LH A401~A409 B401~B409 C401~C409 N401~N409 L401~L4091LH A411~A419 B411~B419 C411~C419 N411~N419 L411~L41919LH A591~A599 B591~B599 C591~C599 N591~N599 L591~L599保护装置及测量表计的电压回路(交流回路)控制保护信号回路(A1~A399、N1~N399)YH A601~A609 B601~B609 C601~C609 N601~N609 L601~L6091YH A611~A619 B611~B619 C611~C619 N611~N619 L611~L61919YH A791~A799 B791~B799 C791~C799 N791~N699 L791~L799每个安装单位1000个号,正电源侧单号,负电源侧双号。
电气二次回路的接线编号原则一、起始编号原则:1.电缆和导线:电缆和导线的起始编号通常是根据电气图纸上的符号或图例确定的,并按照设备和元件的位置、功能和电气特性编排。
2.设备和元件:各种设备和元件的起始编号按照其所在电气图纸上的位置父子规则逐级编号,以便于标识和区分。
二、编码规则:1.设备和元件类型:在电气图纸上,根据设备和元件的类型,如开关、插座、灯具等,分别采用不同的字母编码,以便于分类和标识。
2.设备和元件位置:在电气图纸上,根据设备和元件的位置分区,使用行号和列号的形式进行编码,行号代表设备和元件所在的垂直位置,列号表示设备和元件所在的水平位置。
3.设备和元件功能:在电气图纸上,根据设备和元件的功能不同,使用不同的数字进行编码,例如,开关可以使用数字1表示,插座可以使用数字2表示。
4.设备和元件电气特性:在电气图纸上,根据设备和元件的电气特性不同,使用不同的字母进行编码,例如,正常工作状态下的元件可以使用字母N表示,故障状态下的元件可以使用字母F表示。
三、示例说明:以一个简单的室内照明系统为例,具体说明电气二次回路的接线编号原则。
1.设备和元件类型编码:开关使用字母S表示,插座使用字母P表示,灯具使用字母L表示。
2.设备和元件位置编码:a.照明回路1位置编码:第1行第1列,用S1表示;第1行第2列,用L1表示;b.照明回路2位置编码:第2行第1列,用S2表示;第2行第2列,用L2表示;c.插座回路位置编码:第3行第1列,用S3表示;第3行第2列,用P1表示。
3.设备和元件功能编码:开关使用数字1表示,插座使用数字2表示,灯具使用数字3表示。
4.设备和元件电气特性编码:正常工作状态使用字母N表示。
根据以上原则,可以得到电气二次回路的接线编号为:1.照明回路1接线编号:S1N,L1N;2.照明回路2接线编号:S2N,L2N;3.插座回路接线编号:S3N,P1N。
以上是电气二次回路的接线编号原则的基本内容和示例说明。
电力系统回路标号1、+电源回路1 101 201 301 -电源回路2 102 202 3022、合闸回路3~31 103~131 203~231 303~331绿灯合闸监视回路5 105 205 305示例:(+KM101)103 105 107 ………131 (-KM102)3、跳闸回路33~49 133~149 233~249 333~349红灯跳闸监视回路35 135 235 335示例:(+KM101)133 135 137 ………149 (-KM102)4、备用电源自动合闸回路50~69 150~169 250~269 350~3695、开关设备的位置信号回路70~89 170~189 270~289 370~3896、事故跳闸音响信号回路90~99 190~199 290~299 390~399示例:(SYM708)190 192 194 (-XM702)闪光信号(+)SM 1007、保护回路01~099(或J1~J99) 示例:(+101) 03 05 07 ………027 (-102)8、信号及其他回路701~999信号回路电源+XM(701)(-XM702)①信号回路701~799内的奇数编号。
掉牌未复归:(FM703)(PM716)②遥测信号801~899,合闸线圈回路:(+HM)871 873 874 872(-HM);掉合闸指示:(+HM)881 884/886 882(-HM);遥信:801 803 805 807…③光字牌信号901~999。
预报音响信号回路:(FM703)901 903…907 (1YBM709)(2YBM710)9、发电机励磁回路601~699保护装置及测量表计的电流回路(交流回路)(N中性线L零序)LH A401~A409 B401~B409 C401~C409 N401~N409 L401~L4091LH A411~A419 B411~B419 C411~C419 N411~N419 L411~L41919LH A591~A599 B591~B599 C591~C599 N591~N599 L591~L599保护装置及测量表计的电压回路(交流回路)控制保护信号回路(A1~A399、N1~N399)YH A601~A609 B601~B609 C601~C609 N601~N609 L601~L6091YH A611~A619 B611~B619 C611~C619 N611~N619 L611~L61919YH A791~A799 B791~B799 C791~C799 N791~N699 L791~L799每个安装单位1000个号,正电源侧单号,负电源侧双号。
电气二次线编号原则电气二次线编号原则是指对电气系统中的二次线进行编号的规定和原则。
在电气系统中,一般会将主线编号为一次线,将从主线分出来的分支线编号为二次线。
二次线编号的规定有助于维护人员在维修和操作过程中更加准确地定位问题,提高工作效率。
下面将介绍一些常见的电气二次线编号原则。
1.按功能分区编号根据电气线路所覆盖的功能区域进行编号,例如楼层、区域、房间等。
这种编号方式使得人员可以更加方便地辨识和维修对应功能区域的电气线路。
2.按电气设备编号根据电气设备的不同进行编号,例如每个照明设备、插座、计算机等都有一个对应的编号。
这种编号方式适用于需要单独控制和维护每个设备的场合。
3.按电气回路编号按电气回路进行编号可以方便的区分线路的不同。
一个电气回路通常包括一个或多个负载设备,例如照明灯具、电动机等。
每个回路会有一个专门的编号,便于维修人员在故障时能够快速找到对应的回路。
4.按电气控制逻辑编号对于更复杂的电气系统,可以按照电气控制逻辑进行编号,例如PLC控制系统中的输入输出模块、继电器控制逻辑等。
这种编号方式有助于快速了解电气系统的控制关系,便于检修和排除故障。
5.按电气线路属性编号根据电气线路的属性进行编号,例如低压线路、高压线路、正常电源线路、备用电源线路等。
这种编号方式有助于维修人员及时找到故障线路,并在必要时切换到备用线路。
总的来说,电气二次线编号的原则是根据实际需要确定,可以根据不同的项目和场景采用不同的编号方式。
无论采用哪种方式,都应该做到编号明确、规范统一,并做好相应的记录和管理,以便于维修、运维和升级工作的进行。
二次回路线路编号原则与编号规则1.二次回路线路编号原则:(1)系统性原则:二次回路线路编号应该按照系统性原则进行分配。
即将整个电气系统分为不同的功能模块或回路,每个模块或回路可以用一个独立的编号进行表示。
(2)层次性原则:在编号过程中,应考虑到电气系统层次结构的特点,即从总系统、主干线路到分支线路、终端设备的层次关系。
较高层次的线路应该优先编号,并在编号中包含较低层次的线路编号,以便于整个系统的组织和管理。
(3)灵活性原则:线路编号应具有一定的灵活性,能够根据实际需求进行调整和修改。
尤其是在电气系统的扩建、改造和维护中,应能够方便地进行线路编号的调整和标识。
(4)统一性原则:线路编号应该遵循统一的规范和约定,以便于各个工程师和维护人员之间的沟通和交流。
统一的编号规范能够提高工作效率,减少错误和混淆。
2.二次回路线路编号规则:(1)使用字母和数字进行组合:线路编号通常由字母和数字进行组合,以便于识别和管理。
字母可以表示不同的系统或设备,数字可以表示不同的模块、回路或终端等。
(2)采用层次结构:线路编号应该采用层次结构,按照系统-模块-回路或主干-分支-终端的顺序进行编号。
例如,一个建筑物的安防系统可以采用SA-1-1表示,其中SA代表安防系统,1代表模块或分支,1代表回路或终端。
(3)区域或位置编码:为了进一步细化和区分线路,可以采用区域或位置编码。
例如,对于大型建筑物的消防系统,可以采用FA-1-1-01进行编号,其中FA代表消防系统,1代表模块或分支,1代表回路或终端,01代表具体的区域或位置。
(4)附加标识符:为了进一步表示线路的特性、功能或其他信息,可以在编号中添加附加标识符。
例如,对于特殊功能的线路,可以在编号中添加S,表示该线路具有特殊功能;对于备份线路,可以在编号中添加B,表示该线路是备份线路。
附加标识符可以根据实际需求进行自定义。
(5)文档和维护记录:在设计和施工过程中,应该编制相应的文档和记录,详细记录二次回路线路的编号及相关信息。
配电盘二次线编号规则配电盘二次线编号规则是电力行业中常用的一种标识方式,用于标记配电盘中各个二次线路的位置和功能。
以下是一种常见的编号规则:一、主干线路编号:主干线路是指从配电室到分配室的电力供应线路,通常采用大写字母A、B、C等来表示。
这些字母编号通常按照字母表的顺序进行排列,以便于区分和寻找。
二、分配室线路编号:分配室线路是指从主干线路进入分配室后,再向各个配电板或设备供电的线路。
分配室线路的编号通常采用数字来表示,从1开始逐个递增。
这样的编号方式便于管理和维护。
三、配电板线路编号:配电板线路是指从分配室线路进入配电板后,再向各个电器设备供电的线路。
配电板线路的编号通常采用两位数字来表示,第一位数字表示配电板的位置,第二位数字表示该配电板上的线路序号。
四、终端设备编号:终端设备是指连接在配电板上的各种电器设备,如照明灯具、插座等。
终端设备的编号通常采用三位数字来表示,前两位数字表示所在配电板的编号,第三位数字表示该设备在该配电板上的序号。
通过以上的编号规则,可以清晰地标识出配电盘中各个二次线路的位置和功能,便于操作人员进行查找和维护。
同时,这种规则也方便了配电盘的管理和维护工作,提高了工作效率和安全性。
在实际应用中,还需要根据具体情况和需求来确定编号规则。
例如,可以根据不同的用电区域或用途来进行编号,以便更好地进行管理和维护。
此外,还可以结合标识颜色、标贴等方式,使编号更加直观和易于识别。
配电盘二次线编号规则是电力行业中的重要标识方式,它能够为配电盘的管理和维护提供便利,提高工作效率和安全性。
通过合理的编号规则,可以使人们更好地理解和操作配电盘,确保电力系统的正常运行。
电力系统回路标号1、+电源回路1 101 201 301 -电源回路2 102 202 3022、合闸回路3~31 103~131 203~231 303~331绿灯合闸监视回路5 105 205 305示例:(+KM101)103 105 107 ………131 (-KM102)3、跳闸回路33~49 133~149 233~249 333~349红灯跳闸监视回路35 135 235 335 示例:(+KM101)133 135 137 ………149 (-KM102)4、备用电源自动合闸回路50~69 150~169 250~269 350~3695、开关设备的位置信号回路70~89 170~189 270~289 370~3896、事故跳闸音响信号回路90~99 190~199 290~299 390~399示例:(SYM708)190 192 194 (-XM702)闪光信号(+)SM 1007、保护回路01~099(或J1~J99) 示例:(+101) 03 05 07 ………027 (-102)8、信号及其他回路701~999信号回路电源+XM(701)(-XM702)①信号回路701~799内的奇数编号。
掉牌未复归:(FM703)(PM716)②遥测信号801~899,合闸线圈回路:(+HM)871 873 874 872(-HM);掉合闸指示:(+HM)881 884/886 882(-HM);遥信:801 803 805 807…③光字牌信号901~999。
预报音响信号回路:(FM703)901 903…907 (1YBM709)(2YBM710)9、发电机励磁回路601~699保护装置及测量表计的电流回路(交流回路)(N中性线L零序)LH A401~A409 B401~B409 C401~C409 N401~N409 L401~L4091LH A411~A419 B411~B419 C411~C419 N411~N419 L411~L41919LH A591~A599 B591~B599 C591~C599 N591~N599 L591~L599保护装置及测量表计的电压回路(交流回路)控制保护信号回路(A1~A399、N1~N399)YH A601~A609 B601~B609 C601~C609 N601~N609 L601~L6091YH A611~A619 B611~B619 C611~C619 N611~N619 L611~L61919YH A791~A799 B791~B799 C791~C799 N791~N699 L791~L799每个安装单位1000个号,正电源侧单号,负电源侧双号。
每台断路器的控制回路分配99个号,如101~199…401~499.继电保护回路分配99个号,01~099,下一个安装单位可重复使用。
对断路器1QF,正电源回路101,负电源回路102,合闸回路103,合闸监视及绿灯回路105,跳闸回路133,跳闸监视及红灯回路135。
非电量保护:正电源01,本体重瓦斯03,有载重瓦斯07,压力释放07。
熟记下列常用的回路标号:1:控制回路电源的正极。
如主变有三侧开关,则三侧开关的控制回路电源的正极分别为101、201、301。
2:控制回路电源的正极。
701:信号回路电源的正极。
702:信号回路电源的正极。
3:A4XX、B4XX、C4XX、N4XX:为CT(互感器)二次电流回路的A、B、C、N相。
特点为标号以4开头。
4:A6XX、B6XX、C6XX、N6XX:为CT二次电压回路的A、B、C、N相。
特点为标号以6开头。
5:其中A630、B630、C630为Ⅰ母电压,其中A640、B640、C640为Ⅱ母电压。
如本站有多个电压等级,则在630和640后增写Ⅰ、Ⅱ、Ⅲ,分别表示本站高压、中压、低压的母线电压回路。
6:901、902、903…..或J901、J902、J903、…..等为信号回路。
7:37、107、137,3、33、133、233一般为开关控制回路的跳闸或合闸回路。
二次回路标号直流回路数字标号组回路名称数字标号组附注ⅠⅡⅢⅣ+电源回路1 101 201 301-电源回路2 102 202 302合闸回路3~31 103~131 203~231 303~331绿灯或合闸回路监视继电器的回路5 105 205 305跳闸回路33~49 133~149 233~249 333~349红灯或跳闸回路监视继电器的回路35 135 235 335备用电源自动合闸回路50~69 150~169 250~269 350~369开关设备的位置信号回路70~89 170~189 270~289 370~389事故跳闸音响信号回路90~99 190~199 290~299 390~399保护回路01~099(或J1~J99)发电机励磁回路601~699信号及其他回路701~999交流回路数字标号组回路名称互感器的文字符号或电压等级数字标号组A相B相C相中性线零序保护装置及测量表计的电流回路TA A401~A409 B401~B409 C401~C409 N401~N409 L401~L409 1TA A411~A419 B411~B419 C411~C419 N411~N419 L411~L4192TA A421~A429 B421~B429 C421~C429 N421~N429 L421~L4299TA A491~A499 B491~B499 C451~C499 N491~N499 L491~L49910TA A501~A509 B501~B509 C501~C509 N501~N509 L501~L50919TA A591~A599 B591~B599 C591~C599 N591~N599 L591~L599保护装置及测量表计的电压回路TV A601~A609 B601~B609 C601~C609 N601~N609 L601~L609 1TV A611~A619 B611~B619 C611~C619 N611~N619 L611~L6192TV A621~A629 B621~B629 C621~C629 N621~N629 L621~L629在隔离开关辅助接点和隔离开关位置继电器接点后的电压回路110kV A ( B、C、N、L、X ) 710~719220kV A ( B、C、N、L、X ) 720~72920~35kV A ( B、C、N、L ) 730~7396~10kV A ( B、C ) 760~769绝缘检查电压表的公用回路A700 B700 C700 N700母线差动保护公用的电流回路110kV A310 B310 C310 N310220kV A320 B320 C320 N32020~35kV A330 C330 N3306~10kV A360 C360 N360控制,保护,信号回路A1~A399 B1~B399 C1~C399 N1~N399(一)直流控制、信号及辅助小母线1 控制回路电源+KM、-KM L+、L-+、2 信号回路电源+XM、-XM 701、702 L+、L-+700、-700 SYM 708 M7083 事故音响信号(不发遥信时)4 事故音响信号(用于直流屏) 1SYM 728 M7285 事故音响信号(用于配电装置时) 2SYMI、2SYMⅡ、2SYMⅢ、727Ⅰ、727Ⅱ、Ⅲ727 M7271、M7272、M72736 事故音响信号(发遥信时) 3SYM 808 M8087 预告音响信号(瞬时) 1YBM、2YBM 709、710 M709、M7108 预告音响信号(延时) 3YBM、4YBM 711、712 M711、M7129 预告音响信号(用于配电装置时) YBMⅠ、YBMⅡ、YBMⅢ729Ⅰ、729Ⅱ、Ⅲ729 M7291、M7292、M729310 控制回路断线预告信号KDMⅠ、KDMⅡ、KDMⅢ11 灯光信号(-)XM 726 M72612 配电装置信号XPM 701 M701 13 闪光信号(+)SM 100 M10014 合闸+HM、-HM L+、L- +、15 “信号未复归”光字牌FM、PM 703、716 M703、M71616 指挥装置音响ZYM 715 M71517 自动调整周波脉冲1TZM、2TZM 717、718 M717、M71818 自动调整电压脉冲1TYM、2TYM Y717、Y718 M7171、M718119 同步装置越前时间整定1TQM、2TQM 719、720 M719、M72020 同步装置发送合闸脉冲1THM、2THM、3THM、721、722、723、M721、M722、M72321 隔离开关操作闭锁GBM 880 M88022 旁路闭锁1PBM、2PBM 881、900 M881、M90023 厂用电源辅助信号+CFM、-CFM 701、702 L+、L- +701、-70124 母线设备辅助信号+MFM、-MFM 701、702 L+、L- +702、-702 (二)交流电压、同步和电源小母线25 同步电压(运行系统) TQMⅠ、TQMⅡT621、T622 L1、N L1-621、N-62126 同步电压(待并系统) TQMⅠ、TQMⅡT611、T612 L1、N L1-61127 自同步发电机残压TQMⅠA780 L1、N-611、L1-78028 第一组或奇数母线段的电压1YMa、1YMb、1YMc、1YML、1SYMc、YMN、A630、B630、C630、L630、Sc630、N600、L1、L2、L3N L1-630、L2-630、L3-630N-60029 第二组或偶数母线段的电压2YMa、2YMb、2YMc、2YML、2SYMc、YMN、A640、B640、C640、L640、Sc640、N600、L1、L2、C3 L1-640、L2-640、L3-64030 6~10kV 备用线段的电压9YMa、9YMb、9Ymc、A690、B690、C690、L1、L2、L3、L1-690、L2-690、L3-69031 转角ZMa、ZMb、ZMc A790、B790、C790、L1、L2、L3、L1-790、L2-790、L3-79032 低电压保护1DYM、2DYM、3DYM、011、013、02、M011、M013、M0233 电源DYMa、DYMN L1、N L1、N 34 旁路母线电压切换YQMc C712 L3 L3-712 注:1.表中交流电压,同步电压小母线的符号和标号,适用于电压互感器二次侧中性点接地、同步设备和接线采用单相式。
