为什么要对电气设备做交流耐压试验

直流耐压试验和交流耐压试验的各自作用和区别1.直流耐压试验：直流耐压试验又称为直流击穿试验，是指在设备或元件的两个不同极性之间施加一定电压，以测试设备或元件的绝缘强度。

直流耐压试验的作用是检测设备或元件是否符合设计要求，保证其使用过程中不会发生漏电或击穿等故障。

直流耐压试验是用于对绝缘强度进行评定的一种有效手段。

-检测电器设备的绝缘表面、绝缘材料以及其绕组与外壳之间的绝缘强度，以确定其是否能够承受额定电压。

-检测电器设备在运行时可能出现的漏电故障。

-发现设备或元件中潜在的绝缘缺陷，以及预测其寿命。

-简单易行：直流耐压试验通常采用简单的电路，测试仪器操作简单易行。

-检测灵敏度高：直流耐压试验可以检测到微小的绝缘弱点和绝缘材料中的缺陷。

2.交流耐压试验：交流耐压试验也称为交流击穿试验，是指在设备或元件的两个不同极性之间施加一定频率和电压的交流电流，以测试设备或元件的绝缘强度。

交流耐压试验的作用是检测设备或元件是否能够在额定电压下长期运行而不发生绝缘击穿故障。

交流耐压试验是用于对电气设备进行耐压性能评定的一种重要手段。

交流耐压试验通常应用于以下情况：-检测设备或元件在额定电压下的耐压性能，以保证其不发生绝缘击穿故障。

-检测设备或元件在运行过程中可能发生的绝缘击穿故障，以确保其运行安全可靠。

-检测设备或元件的绝缘材料质量和制造工艺。

交流耐压试验的优点：-可以模拟设备或元件在运行时的实际工作环境，更贴近实际使用条件。

-可以检测设备或元件在交流电压下的绝缘性能，更有助于预测其在实际运行过程中的可靠性。

-耐压试验电压波形不同：直流耐压试验是施加直流电压，而交流耐压试验是施加交流电压。

-测试对象不同：直流耐压试验通常用于检测设备或元件的绝缘强度，而交流耐压试验则用于检测设备或元件在额定电压下的耐压性能。

-显示结果不同：直流耐压试验以击穿电压为评价指标，而交流耐压试验则以耐压电流为评价指标。

-频率不同：直流耐压试验的频率为0Hz，而交流耐压试验的频率一般为50Hz或60Hz。

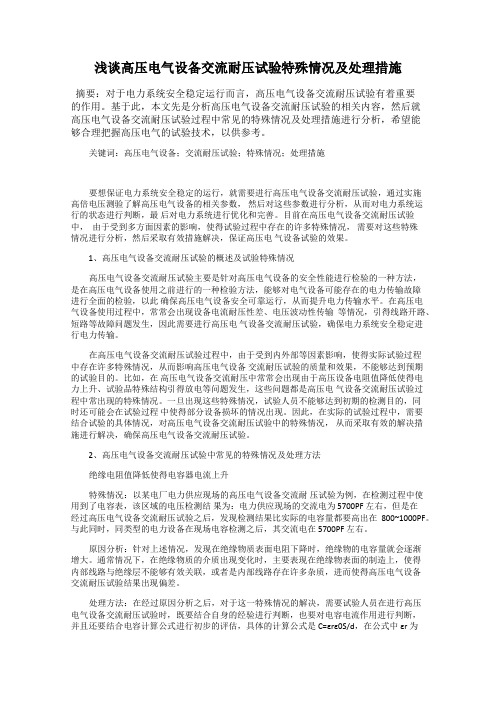

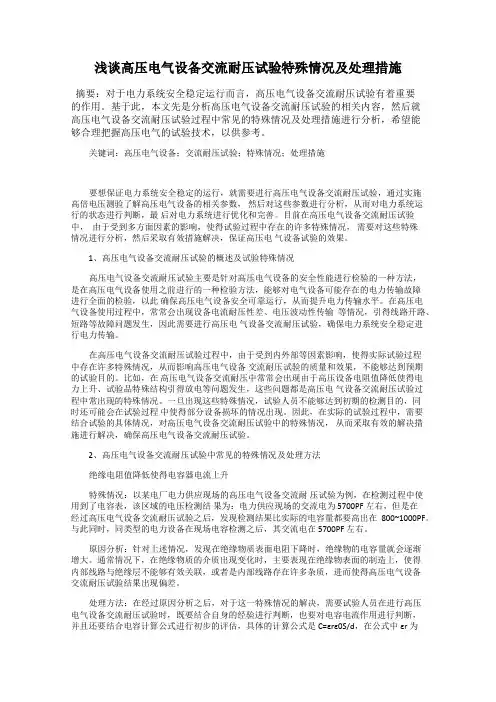

浅谈高压电气设备交流耐压试验特殊情况及处理措施摘要：对于电力系统安全稳定运行而言，高压电气设备交流耐压试验有着重要的作用。

基于此，本文先是分析高压电气设备交流耐压试验的相关内容，然后就高压电气设备交流耐压试验过程中常见的特殊情况及处理措施进行分析，希望能够合理把握高压电气的试验技术，以供参考。

关键词：高压电气设备；交流耐压试验；特殊情况；处理措施要想保证电力系统安全稳定的运行，就需要进行高压电气设备交流耐压试验，通过实施高倍电压测验了解高压电气设备的相关参数，然后对这些参数进行分析，从而对电力系统运行的状态进行判断，最后对电力系统进行优化和完善。

目前在高压电气设备交流耐压试验中，由于受到多方面因素的影响，使得试验过程中存在的许多特殊情况，需要对这些特殊情况进行分析，然后采取有效措施解决，保证高压电气设备试验的效果。

1、高压电气设备交流耐压试验的概述及试验特殊情况高压电气设备交流耐压试验主要是针对高压电气设备的安全性能进行检验的一种方法，是在高压电气设备使用之前进行的一种检验方法，能够对电气设备可能存在的电力传输故障进行全面的检验，以此确保高压电气设备安全可靠运行，从而提升电力传输水平。

在高压电气设备使用过程中，常常会出现设备电流耐压性差、电压波动性传输等情况，引得线路开路、短路等故障问题发生，因此需要进行高压电气设备交流耐压试验，确保电力系统安全稳定进行电力传输。

在高压电气设备交流耐压试验过程中，由于受到内外部等因素影响，使得实际试验过程中存在许多特殊情况，从而影响高压电气设备交流耐压试验的质量和效果，不能够达到预期的试验目的。

比如，在高压电气设备交流耐压中常常会出现由于高压设备电阻值降低使得电力上升、试验品特殊结构引得放电等问题发生，这些问题都是高压电气设备交流耐压试验过程中常出现的特殊情况。

一旦出现这些特殊情况，试验人员不能够达到初期的检测目的，同时还可能会在试验过程中使得部分设备损坏的情况出现。

耐压试验就是要考验一下电气设备的绝缘水平，在高于正常电压的情况下，能不能耐抗，都知道电网在正常运行中电压也会有波动，如果绝缘扛不住就发生了击穿，因为，正常情况下，系统中是近于平稳的正弦波，但还有不正常的情况，就是过电压。

当然由于雷击、操作、接地、谐振等引起的过电压，总要加在系统当中，使系统电压抬高，这时，设备绝缘要扛得住，毕竟，这些过电压不会持续时间太长，要在规定时间内耐得住，这样才能保证系统稳定性。

电气设备的绝缘水平，不但要满足正常情况下的绝缘需要，还要考虑外部、内部过电压下的极端情况。

新版国标《电气设备交接试验标准》(GB50150-2006)及国内外有关部门广泛推荐采用交流耐压取代传统的直流耐压。

交流耐压试验主要用于以下方面：L6kV-500kV高压交联电缆的交流耐压试验2、发电机的交流耐压试验3、GlS和SF6开关的交流耐压试验4、6kV-500kV变压器的工频耐压试验5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

工作电源;220V∕380V,50HZ*试验容量：30-30000KVA*(试验电压：IOOOKV及以下*谐振频率范围：20-300Hz*试验电压波形：正弦波波形畸变率小于等于0.3%*试验电压冷确度：1级*频率调节：0∙01Hz*保护响应时间：小于1微秒*系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护在耐压试验过程中，可以发现所隐藏的绝缘缺陷。

耐压试验分为两种，直流耐压与交流耐压（工频、变频），针对不同的电气设备采用的耐压方式是不同的，像聚乙烯高压电缆，由于直流电压下电荷分布的不均匀性，往往不采用直流耐压这种方式。

那么，直流耐压与交流耐压有什么区别哪？可以明确，绝缘材料的特性，决定了在直流和交流耐压下的击穿机理不同，大多数设备绝缘都不是单一的绝缘材料，比如油变或注油互感器等，在交流电压下，它们的电压分布取决于绝缘介质的介电常数和体积大小，而在直流电压下,只取决于电阻大小。

交流耐压试验1.概述交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间(一般为1min)。

交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。

因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。

但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。

因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值都是不同的，在我国的《电力设备预防性试验规程》和《电气设备交接试验规程》中已作了有关的规定，在国外也有各种标准，进口设备在制造厂的说明书中也往往给出试验电压的标准和数值。

交流耐压试验可以分为下列几种：(1)交流工频耐压试验；(2)(HHZ试验；(3)冲击波耐压试验；(4)倍频感应电位试验和操作波试验；(5)局部放电试验。

其中用得最为普遍的是交流工频耐压试验。

2.交流工频耐压试验下图中给了交流工频耐压试验的接线图。

在图中接于测量线圈P1P2的电压表属于低压侧测量，可以通过变比换算到高压侧。

而接于C1C2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。

S1、S2-开关；FU-熔断器；T1-调压器；T2■试验变压器；KM-过流继电器；P1、P2-测量线圈；R1-保护电阻；R2-球隙保护电阻；G-保护球隙；C1,C2-电容分压器；CX-被试绝缘3.影响因素和分析判断3.1影响因素(1)必须在被试设备的非破坏性试验都合格后才能进行此项试验，如果有缺陷(例如受潮)，应排除缺陷后进行。

(2)被试设备的绝缘表面应擦干净，对多油设备应使油静止一定的时间。

如3-10kV变压器应静止5-6h o(3)应控制升压速度，在1/3试验电压以前可以快一些，其后应以每秒钟3%的试验电压连续升到试验电压值。

(4)试验前后应比较绝缘电阻、吸收比，不应有明显的变化。

电器耐压测试标准电器耐压测试是对电器产品进行安全性能评定的重要测试项目之一。

其目的是检测电器产品在额定工作电压下是否能够正常工作，以及在异常情况下是否存在漏电、击穿等安全隐患。

电器产品在设计和生产过程中必须符合一定的耐压测试标准，以确保产品的安全性和可靠性。

首先，电器产品的耐压测试应该符合国家标准和行业标准的要求。

国家标准是对电器产品安全性能的基本要求，而行业标准则是针对特定类型的电器产品所制定的具体测试方法和要求。

在进行耐压测试时，必须严格按照相关标准的规定进行，以确保测试结果的准确性和可靠性。

其次，电器产品的耐压测试应该包括交流耐压测试和直流耐压测试两个方面。

交流耐压测试是指将电器产品在额定工作电压下施加交流高压，检测其绝缘是否能够承受高压而不发生击穿或漏电现象。

而直流耐压测试则是将电器产品在额定工作电压下施加直流高压，同样检测其绝缘是否能够承受高压而不发生击穿或漏电现象。

这两项测试都是非常重要的，能够全面评估电器产品在不同电压下的安全性能。

另外，电器产品的耐压测试还应该考虑到环境因素的影响。

在现实使用环境中，电器产品可能会受到潮湿、高温、低温等环境因素的影响，因此在进行耐压测试时，需要考虑这些因素对产品绝缘性能的影响，并在测试中进行相应的模拟和评定。

只有考虑到各种环境因素的影响，才能够更全面地评估电器产品的安全性能。

最后，电器产品的耐压测试结果应该能够被准确记录和评定。

在进行测试时，需要对测试过程、测试参数、测试结果等进行详细记录，并进行合理的评定。

只有通过准确的记录和评定，才能够及时发现产品存在的安全隐患，并进行相应的改进和调整，确保产品的安全性能达到要求。

总之，电器产品的耐压测试是非常重要的，对于确保产品的安全性能具有重要意义。

在进行测试时，必须严格按照相关标准的要求进行，并考虑到各种环境因素的影响，最终得到准确可靠的测试结果。

只有如此，才能够保证电器产品在使用过程中的安全性和可靠性。

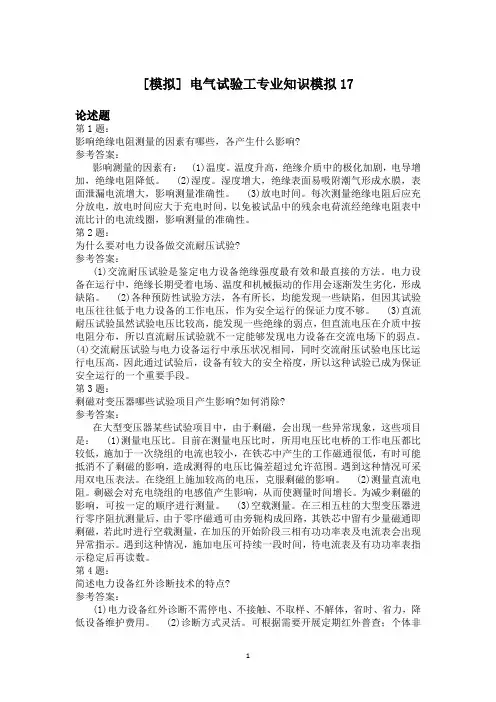

[模拟] 电气试验工专业知识模拟17论述题第1题：影响绝缘电阻测量的因素有哪些，各产生什么影响?参考答案：影响测量的因素有： (1)温度。

温度升高，绝缘介质中的极化加剧，电导增加，绝缘电阻降低。

(2)湿度。

湿度增大，绝缘表面易吸附潮气形成水膜，表面泄漏电流增大，影响测量准确性。

(3)放电时间。

每次测量绝缘电阻后应充分放电，放电时间应大于充电时间，以免被试品中的残余电荷流经绝缘电阻表中流比计的电流线圈，影响测量的准确性。

第2题：为什么要对电力设备做交流耐压试验?参考答案：(1)交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法。

电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，形成缺陷。

(2)各种预防性试验方法，各有所长，均能发现一些缺陷，但因其试验电压往往低于电力设备的工作电压，作为安全运行的保证力度不够。

(3)直流耐压试验虽然试验电压比较高，能发现一些绝缘的弱点，但直流电压在介质中按电阻分布，所以直流耐压试验就不一定能够发现电力设备在交流电场下的弱点。

(4)交流耐压试验与电力设备运行中承压状况相同，同时交流耐压试验电压比运行电压高，因此通过试验后，设备有较大的安全裕度，所以这种试验已成为保证安全运行的一个重要手段。

第3题：剩磁对变压器哪些试验项目产生影响?如何消除?参考答案：在大型变压器某些试验项目中，由于剩磁，会出现一些异常现象，这些项目是： (1)测量电压比。

目前在测量电压比时，所用电压比电桥的工作电压都比较低，施加于一次绕组的电流也较小，在铁芯中产生的工作磁通很低，有时可能抵消不了剩磁的影响，造成测得的电压比偏差超过允许范围。

遇到这种情况可采用双电压表法。

在绕组上施加较高的电压，克服剩磁的影响。

(2)测量直流电阻。

剩磁会对充电绕组的电感值产生影响，从而使测量时间增长。

为减少剩磁的影响，可按一定的顺序进行测量。

(3)空载测量。

在三相五柱的大型变压器进行零序阻抗测量后，由于零序磁通可由旁轭构成回路，其铁芯中留有少量磁通即剩磁，若此时进行空载测量，在加压的开始阶段三相有功功率表及电流表会出现异常指示。

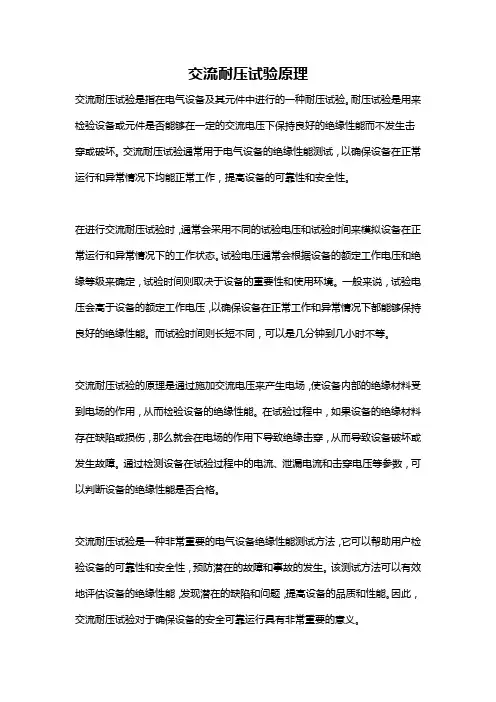

交流耐压试验原理交流耐压试验是指在电气设备及其元件中进行的一种耐压试验。

耐压试验是用来检验设备或元件是否能够在一定的交流电压下保持良好的绝缘性能而不发生击穿或破坏。

交流耐压试验通常用于电气设备的绝缘性能测试，以确保设备在正常运行和异常情况下均能正常工作，提高设备的可靠性和安全性。

在进行交流耐压试验时，通常会采用不同的试验电压和试验时间来模拟设备在正常运行和异常情况下的工作状态。

试验电压通常会根据设备的额定工作电压和绝缘等级来确定，试验时间则取决于设备的重要性和使用环境。

一般来说，试验电压会高于设备的额定工作电压，以确保设备在正常工作和异常情况下都能够保持良好的绝缘性能。

而试验时间则长短不同，可以是几分钟到几小时不等。

交流耐压试验的原理是通过施加交流电压来产生电场，使设备内部的绝缘材料受到电场的作用，从而检验设备的绝缘性能。

在试验过程中，如果设备的绝缘材料存在缺陷或损伤，那么就会在电场的作用下导致绝缘击穿，从而导致设备破坏或发生故障。

通过检测设备在试验过程中的电流、泄漏电流和击穿电压等参数，可以判断设备的绝缘性能是否合格。

交流耐压试验是一种非常重要的电气设备绝缘性能测试方法，它可以帮助用户检验设备的可靠性和安全性，预防潜在的故障和事故的发生。

该测试方法可以有效地评估设备的绝缘性能，发现潜在的缺陷和问题，提高设备的品质和性能。

因此，交流耐压试验对于确保设备的安全可靠运行具有非常重要的意义。

在进行交流耐压试验时，需要严格遵守相关的测试标准和规范，确保测试过程的严谨和准确。

同时，还需要选择合适的测试设备和仪器，并严格控制试验条件和环境，以确保测试结果的准确性和可靠性。

另外，还需要对测试结果进行合理的分析和评估，以及时发现设备存在的问题并进行相应的处理和修复。

总之，交流耐压试验是一种重要的电气设备绝缘性能测试方法，通过检验设备在一定的交流电压下的绝缘性能，可以帮助用户确保设备在正常运行和异常情况下均能保持良好的绝缘性能，提高设备的可靠性和安全性。

交流耐压试验1 交流耐压试验作用概述交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。

交流耐压试验是破坏性试验。

在试验之前必须对被试品先进行绝缘电阻、吸收比、泄漏电流、介质损失角及绝缘油等项目的试验，若试验结果正常方能进行交流耐压试验，若发现设备的绝缘情况不良(如受潮和局部缺陷等)，通常应先进行处理后再做耐压试验，避免造成不应有的绝缘击穿。

2交流试验电压的产生工频高电压通常采用高压试验变压器来产生。

对电容量较大的被试品，可以采用串联谐振回路产生高电压；对于电力变压器、电压互感器等具有绕组的被试品，可以采用100～300Hz的中频电源对其低压侧绕组激磁在高压绕组感应产生高压。

2.1高压试验变压器回路交流耐压试验的接线，应按被试品的电压、容量和现场实际试验设备条件来决定。

通常试验变压器是成套设备。

图1是一种典型的试验接线。

图1工频耐压试验原理接线图T y—调压器；T—试验变压器；R—限流电阻；r—球隙保护电阻；G—球间隙；C x—被试品；C1、C2—电容分压器高、低压臂；V—电压表在进行变压器、电容器等电容量较大的被试品的交流耐压试验时，试验变压器的容量常常难以满足试验要求，现场常采用电抗器并联补偿。

当参数选择适当，使两条并联支路的容抗与感抗相等时，回路处于并联谐振状态，此时试验变压器的负载最小。

采用并联谐振回路应特别注意，试验变压器应加装过流速断保护装置，因为当被试品击穿时，谐振消失，试验变压器有过电流的危险。

2.2串联谐振电路对SF6组合电器(GIS)，发电机和变压器等电容量较大的被试品进行交流耐压试验，需要大容量的试验设备，可采用串联谐振试验装置，它能够以较小的电源容量试验较大电容和较高试验电压的试品，回路由被试品负载电容和与之串联的电抗器和电源组成，如图2所示。

图2串联谐振回路原理接线图当电源频率f、电感L及被试品电容C满足下式时回路处于串联谐振状态，此时(1)回路中电流为(2)式中U lx——励磁电压；R——高压回路的有效电阻。
