电气设备交流耐压标准

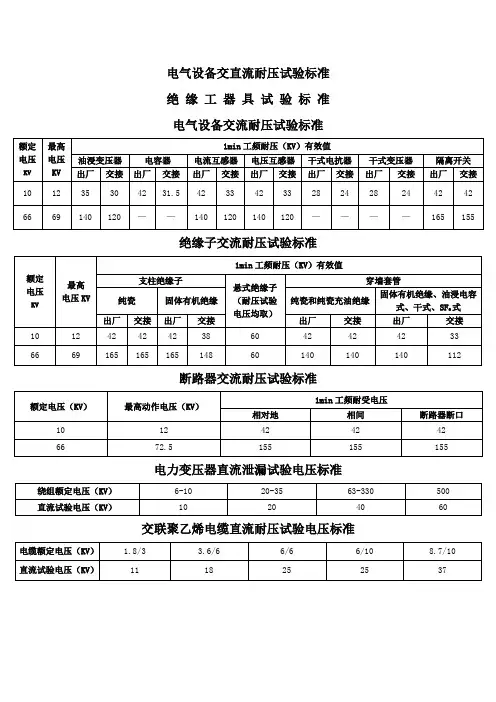

电气设备交流耐压试验标准电气设备交直流耐压试验标准绝缘工器具试验标准电气设备交流耐压试验标准额定最高1min工频耐压(KV)有效值电压电压油浸变压器电容器电流互感器电压互感器干式电抗器干式变压器隔离开关 KV KV 出厂交接出厂交接出厂交接出厂交接出厂交接出厂交接出厂交接 10 12 35 30 42 31.5 42 33 42 33 28 24 28 24 42 42 —————— 66 69 140 120 140 120 140 120 165 155绝缘子交流耐压试验标准1min工频耐压(KV)有效值额定最高支柱绝缘子穿墙套管悬式绝缘子电压电压固体有机绝缘、油浸电容纯瓷固体有机绝缘 (耐压试验纯瓷和纯瓷充油绝缘 KV KV 式、干式、SF式6电压均取) 出厂交接出厂交接出厂交接出厂交接 10 12 42 42 42 38 60 42 42 42 33 66 69 165 165 165 148 60 140 140 140 112断路器交流耐压试验标准1min工频耐受电压额定电压(KV) 最高动作电压(KV) 相对地相间断路器断口10 12 42 42 4266 72.5 155 155 155电力变压器直流泄漏试验电压标准绕组额定电压(KV) 6-10 20-35 63-330 500直流试验电压(KV) 10 20 40 60交联聚乙烯电缆直流耐压试验电压标准电缆额定电压(KV) 1.8/3 3.6/6 6/6 6/10 8.7/10 直流试验电压(KV) 11 18 25 25 37安全工器具试验标准验电器序号项目周期要求说明起动电压值不高于额定电压的40%，不低于额定电压的试验时接触电极应与1 起动电压 1年 15% 试验电极相接触工频耐压额定电压试验长度 kV kV m 2 工频耐压试验 1年 1min10 0.7 4566 1.0 175绝缘杆序号项目周期要求说明工频耐压额定电压试验长度 kV kV m 1 工频耐压试验 1年 1min10 0.7 4566 1.0 175绝缘手套序号项目周期要求说明工频耐压持续时间泄漏电流电压等级 kV min mA 1 工频耐压试验半年高压 8 1 ?9低压 2.5 1 ?2.5 绝缘靴序号项目周期要求说明额定电压工频耐压持续时间泄漏电流kV kV min mA 1 工频耐压试验半年10 25 1 ?10 绝缘胶垫序号项目周期要求说明工频耐压持续时间电压等级 kV min 1 工频耐压试验 1年使用于带电设备区域高压 15 1低压 3.5 1接地线、绝缘棒序号项目周期要求说明工频耐压额定电压 kV 操作棒的工频kV 1 5年 1min 试验电压加在护环与紧固头之间耐压试验 10 4566 175安全带序号项目周期要求说明试验静拉力载荷时间种类 N min围栏带 2205 5 1 静负荷试验 1年牛皮带试验周期为半年围栏绳 2205 5 护腰带 1470 5安全绳 2205 5安全帽序号项目周期要求说明 1 冲击性能试验按规定期限冲击力小于4900N 制造之日起，柳条帽?2年，塑料帽耐穿刺性能试2 按规定期限钢锥不接触头模表面 ?2.5年，玻璃钢帽?3.5年验脚扣序号项目周期要求说明 1 静负荷试验 1年施加1176N静压力，持续时间5min总黄酮生物总黄酮是指黄酮类化合物，是一大类天然产物，广泛存在于植物界，是许多中草药的有效成分。

真空断路器交流耐压试验标准
真空断路器交流耐压试验的标准是根据国家的电气设备验收规范和电力行业的相关标准来制定的。

在中国，这类标准通常由国家能源局或者中国电力科学研究院等机构发布和更新。

按照GB/T 11022-2011《高压开关设备和控制设备标准的通用技术条件》以及其他相关的
标准和规范，真空断路器在进行交流耐压试验时，需要满足以下几个方面的要求：
1. **试验电压**：试验电压应按照断路器的额定电压和类型来确定，通常为断路器额定
电压的80%或100%。

2. **试验方法**：试验通常采用交流电压，可以在断路器的一个或多个相位上进行。

试
验时应确保电压分布均匀，且在试验过程中不应对断路器造成机械或热损伤。

3. **试验时间**：试验时间通常为1分钟，但也可以根据制造商的技术要求或标准进行
调整。

4. **试验结果判定**：在试验过程中，断路器不应发生闪络或击穿。

试验后，应对断路
器进行详细的检查，确保没有绝缘损坏或其他缺陷。

5. **试验环境**：试验应在符合安全规范的环境中进行，并确保周围环境温度、湿度和
清洁度等条件满足试验要求。

6. **试验周期**：试验的周期通常取决于断路器的使用环境和条件，以及设备的维护状况。

需要注意的是，上述只是概述了一些基本的试验要求和准则，具体的试验标准和要求应参照最新的国家或行业标准进行。

在进行交流耐压试验时，必须遵循相关的安全规程和操作指南，以确保人员和设备的安全。

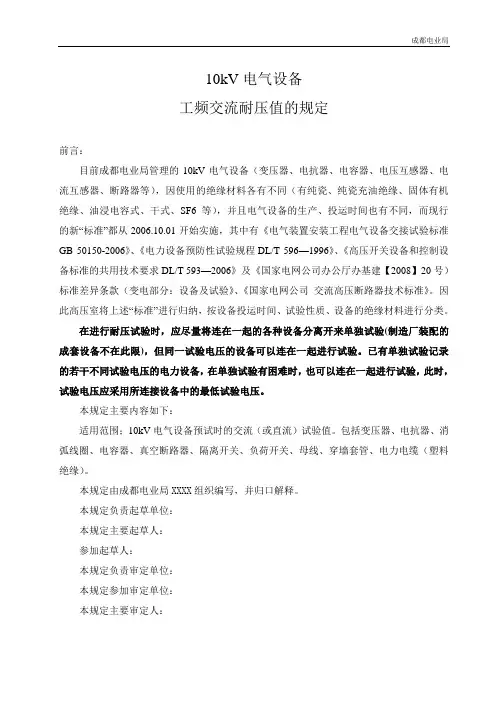

10kV电气设备工频交流耐压值的规定前言：目前成都电业局管理的10kV电气设备（变压器、电抗器、电容器、电压互感器、电流互感器、断路器等），因使用的绝缘材料各有不同（有纯瓷、纯瓷充油绝缘、固体有机绝缘、油浸电容式、干式、SF6 等），并且电气设备的生产、投运时间也有不同，而现行的新“标准”都从2006.10.01开始实施，其中有《电气装置安装工程电气设备交接试验标准GB 50150-2006》、《电力设备预防性试验规程DL/T 596—1996》、《高压开关设备和控制设备标准的共用技术要求DL/T 593—2006》及《国家电网公司办公厅办基建【2008】20号）标准差异条款（变电部分：设备及试验》、《国家电网公司交流高压断路器技术标准》。

因此高压室将上述“标准”进行归纳，按设备投运时间、试验性质、设备的绝缘材料进行分类。

在进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限)，但同一试验电压的设备可以连在一起进行试验。

已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压。

本规定主要内容如下：适用范围；10kV电气设备预试时的交流（或直流）试验值。

包括变压器、电抗器、消弧线圈、电容器、真空断路器、隔离开关、负荷开关、母线、穿墙套管、电力电缆（塑料绝缘）。

本规定由成都电业局XXXX组织编写，并归口解释。

本规定负责起草单位：本规定主要起草人：参加起草人：本规定负责审定单位：本规定参加审定单位：本规定主要审定人：一、变压器（电抗器、消弧线圈）注：，1）2006.10.01之后，GB 50150-2006的试验电压低（28kV），而DL/T596—1996目前没有更新的标准，在预试时按电压（28kV）执行。

2）在2006.10.01之后，对于低压GB 50150-2006表7.0.13-1中只有“按出厂值的80%”，而DL/T596—1996表6中有明确的试验电压，且目前没有更新的标准，因此按DL/T596—1996表6执行（2.5kV）。

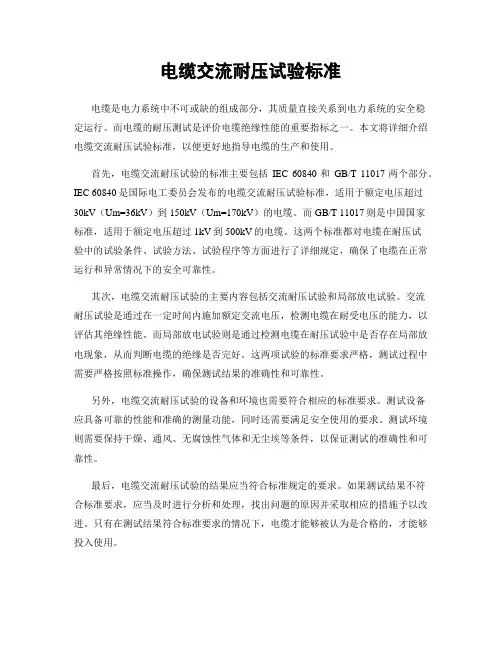

电缆交流耐压试验标准电缆是电力系统中不可或缺的组成部分，其质量直接关系到电力系统的安全稳定运行。

而电缆的耐压测试是评价电缆绝缘性能的重要指标之一。

本文将详细介绍电缆交流耐压试验标准，以便更好地指导电缆的生产和使用。

首先，电缆交流耐压试验的标准主要包括IEC 60840和GB/T 11017两个部分。

IEC 60840是国际电工委员会发布的电缆交流耐压试验标准，适用于额定电压超过30kV（Um=36kV）到150kV（Um=170kV）的电缆。

而GB/T 11017则是中国国家标准，适用于额定电压超过1kV到500kV的电缆。

这两个标准都对电缆在耐压试验中的试验条件、试验方法、试验程序等方面进行了详细规定，确保了电缆在正常运行和异常情况下的安全可靠性。

其次，电缆交流耐压试验的主要内容包括交流耐压试验和局部放电试验。

交流耐压试验是通过在一定时间内施加额定交流电压，检测电缆在耐受电压的能力，以评估其绝缘性能。

而局部放电试验则是通过检测电缆在耐压试验中是否存在局部放电现象，从而判断电缆的绝缘是否完好。

这两项试验的标准要求严格，测试过程中需要严格按照标准操作，确保测试结果的准确性和可靠性。

另外，电缆交流耐压试验的设备和环境也需要符合相应的标准要求。

测试设备应具备可靠的性能和准确的测量功能，同时还需要满足安全使用的要求。

测试环境则需要保持干燥、通风、无腐蚀性气体和无尘埃等条件，以保证测试的准确性和可靠性。

最后，电缆交流耐压试验的结果应当符合标准规定的要求。

如果测试结果不符合标准要求，应当及时进行分析和处理，找出问题的原因并采取相应的措施予以改进。

只有在测试结果符合标准要求的情况下，电缆才能够被认为是合格的，才能够投入使用。

综上所述，电缆交流耐压试验标准对于电缆的生产和使用具有重要的指导意义。

只有严格按照标准要求进行测试，确保测试结果的准确性和可靠性，才能够保证电缆的质量和安全性。

希望本文的介绍能够对电缆交流耐压试验标准有所帮助，促进电缆行业的健康发展。

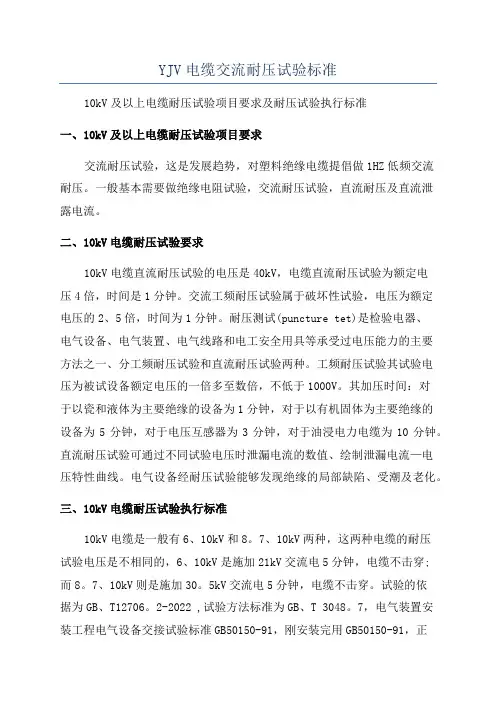

YJV电缆交流耐压试验标准10kV及以上电缆耐压试验项目要求及耐压试验执行标准一、10kV及以上电缆耐压试验项目要求交流耐压试验，这是发展趋势，对塑料绝缘电缆提倡做1HZ低频交流耐压。

一般基本需要做绝缘电阻试验，交流耐压试验，直流耐压及直流泄露电流。

二、10kV电缆耐压试验要求10kV电缆直流耐压试验的电压是40kV，电缆直流耐压试验为额定电压4倍，时间是1分钟。

交流工频耐压试验属于破坏性试验，电压为额定电压的2、5倍，时间为1分钟。

耐压测试(puncture tet)是检验电器、电气设备、电气装置、电气线路和电工安全用具等承受过电压能力的主要方法之一、分工频耐压试验和直流耐压试验两种。

工频耐压试验其试验电压为被试设备额定电压的一倍多至数倍，不低于1000V。

其加压时间：对于以瓷和液体为主要绝缘的设备为1分钟，对于以有机固体为主要绝缘的设备为5分钟，对于电压互感器为3分钟，对于油浸电力电缆为10分钟。

直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流—电压特性曲线。

电气设备经耐压试验能够发现绝缘的局部缺陷、受潮及老化。

三、10kV电缆耐压试验执行标准10kV电缆是一般有6、10kV和8。

7、10kV两种，这两种电缆的耐压试验电压是不相同的，6、10kV是施加21kV交流电5分钟，电缆不击穿;而8。

7、10kV则是施加30。

5kV交流电5分钟，电缆不击穿。

试验的依据为GB、T12706。

2-2022 ,试验方法标准为GB、T 3048。

7，电气装置安装工程电气设备交接试验标准GB50150-91，刚安装完用GB50150-91，正常试验按DL、T-596，试验要求看GB、T 12706-2022《1kV到35kV挤包绝缘电力电缆》，试验方法看GB、T 3048-2007《电线电缆电性能试验方法》四、对于耐压测试的有效性和必要性以及使用的方法，业内还没有一个统一的认识。

从搜集的信息和客户的反馈来看，有下面几点：1、供电系统中，对35kv及以下交联电缆，对重要的负荷，有选择性地做耐压试验。

电气设备的交流耐压试验方法交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间（一般为1min）。

交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。

因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。

但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。

因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值是不同的，在我国《电力设备预防性试验规程》中已作了有关的规定。

一、交流工频耐压试验1.交流耐压试验接线原理交流耐压试验的接线，应按被试品的要求（电压、容量）和现有试验设备条件来决定。

通常试验时采用是高压成套设备（包括高压试验变压器及试验变压器控制箱/台）。

图1－18中给出交流工频耐压试验的接线图。

图1－18交流耐压试验接线图在图中接于测量线圈P1、P2的电压表属于低压侧测量，可以通过变比换算到高压侧。

而接于C1和C2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。

我国的试验变压器有各种电压和容量等级，各单位在购置试验变压器时应对本单位的电气设备在实验电压下的充电进行计算，根据充电电流小于试验变压器的额定输出电流的原则ωC X），来选择试验变压器的容量。

而充电电流可以用被试物的电容来估算（I冲=U试验电压C X可用西林电桥来测定。

2、串联谐振、并联谐振及串并联谐振的试验方法对于大型发电机组、变压器、GIS、交联电缆等大容量较大的试品的交流耐压试验，需要大容量的试验变压器、调压器以及电源。

现场往往难以办到，即使有试验设备，也需动用大型汽车、吊车等，费力费时。

在此情况下，可根据具体情况分别采用串联谐振、并联谐振或串并联谐振的方法来进行现场试验。

串并联谐振可通过调节电感来实现，也可通过调节频率或电容来实现。
