电气设备的交流耐压试验

交流耐压试验及其注意事项交流耐压试验是电力系统常用的绝缘预防性试验之一，它通过模拟运行中的电气设备和线路在遭受雷击、操作过电压等情况下，检验其绝缘性能是否符合要求。

以下是交流耐压试验的步骤和注意事项。

一、准备阶段在进行交流耐压试验前，需要做好充分的准备工作。

首先，要了解被试设备的名称、型号、额定电压、绝缘等级等基本参数，以便选择合适的试验电压和试验方法。

其次，要检查试验场地是否安全，清除可能影响试验结果的干扰因素，如其他电力线路、电磁干扰源等。

最后，要准备好试验设备、工具和记录表等。

二、接线阶段根据被试设备的结构和试验要求，正确连接试验线路。

试验线路包括电源、调压器、升压变压器、高压引线、保护电阻和测量仪表等部分。

在接线过程中，要确保连接牢固、准确，避免错接或漏接。

同时，要合理布置试验场地，使试验人员与被试设备保持安全距离。

三、开始试验在确认接线无误后，开始进行交流耐压试验。

试验人员要密切观察试验过程，记录被试设备的电压变化情况、绝缘电阻值等参数。

如果发现异常情况，应立即停止试验，检查问题并解决后重新进行试验。

在试验过程中，要保持安全操作，避免触电等事故发生。

四、观察阶段在交流耐压试验过程中，要密切观察被试设备的状态。

如果设备出现放电、闪络等异常现象，应立即停止试验，检查问题并解决后重新进行试验。

同时，要记录下试验过程中的数据，以便后续分析处理。

五、记录数据在试验过程中和试验结束后，要及时记录下相关的数据。

这些数据包括被试设备的电压变化情况、绝缘电阻值、放电次数等。

记录的数据要准确、完整，以便后续分析和处理。

六、结束试验在完成交流耐压试验后，要拆除试验线路，并对被试设备进行必要的检查和维护。

同时，要对试验数据进行整理和分析，判断被试设备的绝缘性能是否符合要求。

如果发现设备存在绝缘缺陷或其他问题，应及时采取措施进行维修和处理。

七、后期处理后期处理包括对试验数据的分析和处理、对被试设备的维修和处理等。

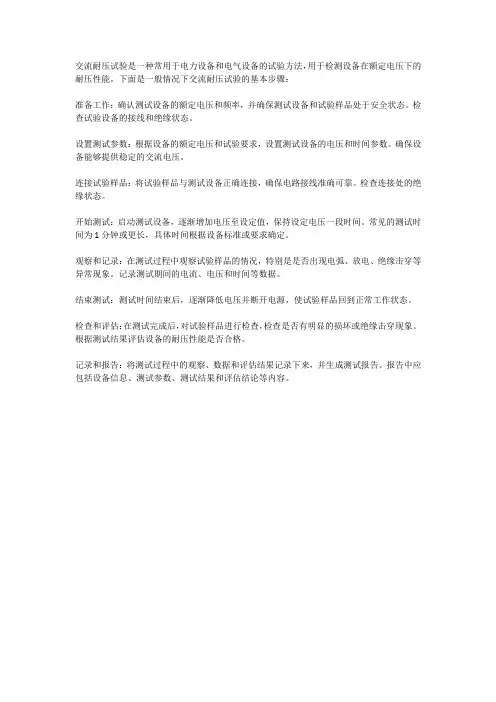

交流耐压试验是一种常用于电力设备和电气设备的试验方法，用于检测设备在额定电压下的耐压性能。

下面是一般情况下交流耐压试验的基本步骤：
准备工作：确认测试设备的额定电压和频率，并确保测试设备和试验样品处于安全状态。

检查试验设备的接线和绝缘状态。

设置测试参数：根据设备的额定电压和试验要求，设置测试设备的电压和时间参数。

确保设备能够提供稳定的交流电压。

连接试验样品：将试验样品与测试设备正确连接，确保电路接线准确可靠。

检查连接处的绝缘状态。

开始测试：启动测试设备，逐渐增加电压至设定值，保持设定电压一段时间。

常见的测试时间为1分钟或更长，具体时间根据设备标准或要求确定。

观察和记录：在测试过程中观察试验样品的情况，特别是是否出现电弧、放电、绝缘击穿等异常现象。

记录测试期间的电流、电压和时间等数据。

结束测试：测试时间结束后，逐渐降低电压并断开电源，使试验样品回到正常工作状态。

检查和评估：在测试完成后，对试验样品进行检查，检查是否有明显的损坏或绝缘击穿现象。

根据测试结果评估设备的耐压性能是否合格。

记录和报告：将测试过程中的观察、数据和评估结果记录下来，并生成测试报告。

报告中应包括设备信息、测试参数、测试结果和评估结论等内容。

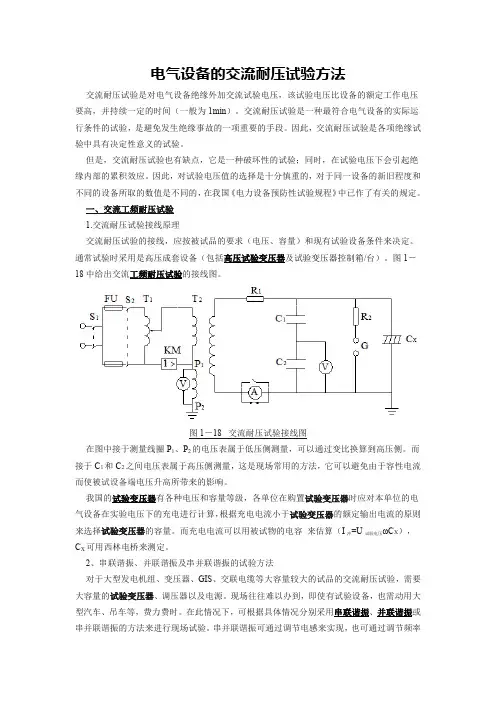

交流耐压试验1.概述交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备的额定工作电压要高，并持续一定的时间(一般为1min)。

交流耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生绝缘事故的一项重要的手段。

因此，交流耐压试验是各项绝缘试验中具有决定性意义的试验。

但是，交流耐压试验也有缺点，它是一种破坏性的试验；同时，在试验电压下会引起绝缘内部的累积效应。

因此，对试验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备所取的数值都是不同的，在我国的《电力设备预防性试验规程》和《电气设备交接试验规程》中已作了有关的规定，在国外也有各种标准，进口设备在制造厂的说明书中也往往给出试验电压的标准和数值。

交流耐压试验可以分为下列几种：(1)交流工频耐压试验；(2)(HHZ试验；(3)冲击波耐压试验；(4)倍频感应电位试验和操作波试验；(5)局部放电试验。

其中用得最为普遍的是交流工频耐压试验。

2.交流工频耐压试验下图中给了交流工频耐压试验的接线图。

在图中接于测量线圈P1P2的电压表属于低压侧测量，可以通过变比换算到高压侧。

而接于C1C2之间电压表属于高压侧测量，这是现场常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来的影响。

S1、S2-开关；FU-熔断器；T1-调压器；T2■试验变压器；KM-过流继电器；P1、P2-测量线圈；R1-保护电阻；R2-球隙保护电阻；G-保护球隙；C1,C2-电容分压器；CX-被试绝缘3.影响因素和分析判断3.1影响因素(1)必须在被试设备的非破坏性试验都合格后才能进行此项试验，如果有缺陷(例如受潮)，应排除缺陷后进行。

(2)被试设备的绝缘表面应擦干净，对多油设备应使油静止一定的时间。

如3-10kV变压器应静止5-6h o(3)应控制升压速度，在1/3试验电压以前可以快一些，其后应以每秒钟3%的试验电压连续升到试验电压值。

(4)试验前后应比较绝缘电阻、吸收比，不应有明显的变化。

电气设备交流耐压试验方法阅读次数： 108次发布时间：2021-3-15 10:26:36一、试验接线图1-1示出了交流耐压试验常用的原理接线图。

实际的试验接线应根据被试品的要求和现场设备的详细条件来确定。

图1-1 交流耐压试验原理图T1—试验变压器 T2—调压器 R1、R2保护电阻器F—球隙 S—开关 C x—被试品 C1、C2—分压电容器根据图1-1，可以把交流耐压试验接线分为五个部分：交流电源部分、调压部分、控制保护部分、电压测量部分和波形改善部分。

二、试验设备交流耐压试验电源多为220、380V和6、10kV交流电源，一般小容量被试品交流耐压试验多采用220、380V试验电源，对试验电源电压波形要求较高时，多采用线电压380V。

大容量超高压试验变压器多采用6～10kV移圈式调压器进展调压，故需6～10kV试验电源。

试验电源一般从系统中抽取。

对调压器的根本要求是电压应能从零开始平滑的进展调节，以满足试验所需的任意电压，并且在调节过程中电压波形不发生畸变。

常用的调压器有自耦调压器、移圈式调压器和感应式调压器。

调压器的输出波形应尽可能接近正弦波，调压器的容量通常要求与试验变压器容量一样。

①自耦调压器采用自耦调压器时是现场常用的一种简单的调压方式。

自耦调压器具有体积小、重量轻、效率高、可以平滑地调压、输出波形好、功耗小等优点。

由于自耦调压器试挪动碳刷接触调压，所以容量受到限制，单台容量可作到30kVA，一般用于电压50kV以下小容量试验变压器的调压。

②移圈式调压器移圈式调压器原理接线及构造示意图如图1-2所示。

图1-2 移圈式调压器原理接线构造图(a)原理接线图 (b)构造图它是通过一个可以活动的绕组L3来调节电压的。

其构造特点是：在铁芯的上、下部各套着绕组L1、L2，两者匝数相等，绕向相反，互相串联。

在这两个绕组外面还套着一个可沿铁芯上下挪动的短道路绕组L3。

改变短路绕组L3与反串联的L1、L2两绕组之间的相对位置，就改变了两绕组的阻抗和电压分配，即改变了输出电压u2.它调节电压的原理是：在AX 端加电源电压u1后，电流i在上、下部铁芯中产生方向相反的磁通Ф1和Ф2，它们分别通过非导磁材料各自构成闭合回路，如图1-2(b)所示。

交流耐压试验原理交流耐压试验是指在电气设备及其元件中进行的一种耐压试验。

耐压试验是用来检验设备或元件是否能够在一定的交流电压下保持良好的绝缘性能而不发生击穿或破坏。

交流耐压试验通常用于电气设备的绝缘性能测试，以确保设备在正常运行和异常情况下均能正常工作，提高设备的可靠性和安全性。

在进行交流耐压试验时，通常会采用不同的试验电压和试验时间来模拟设备在正常运行和异常情况下的工作状态。

试验电压通常会根据设备的额定工作电压和绝缘等级来确定，试验时间则取决于设备的重要性和使用环境。

一般来说，试验电压会高于设备的额定工作电压，以确保设备在正常工作和异常情况下都能够保持良好的绝缘性能。

而试验时间则长短不同，可以是几分钟到几小时不等。

交流耐压试验的原理是通过施加交流电压来产生电场，使设备内部的绝缘材料受到电场的作用，从而检验设备的绝缘性能。

在试验过程中，如果设备的绝缘材料存在缺陷或损伤，那么就会在电场的作用下导致绝缘击穿，从而导致设备破坏或发生故障。

通过检测设备在试验过程中的电流、泄漏电流和击穿电压等参数，可以判断设备的绝缘性能是否合格。

交流耐压试验是一种非常重要的电气设备绝缘性能测试方法，它可以帮助用户检验设备的可靠性和安全性，预防潜在的故障和事故的发生。

该测试方法可以有效地评估设备的绝缘性能，发现潜在的缺陷和问题，提高设备的品质和性能。

因此，交流耐压试验对于确保设备的安全可靠运行具有非常重要的意义。

在进行交流耐压试验时，需要严格遵守相关的测试标准和规范，确保测试过程的严谨和准确。

同时，还需要选择合适的测试设备和仪器，并严格控制试验条件和环境，以确保测试结果的准确性和可靠性。

另外，还需要对测试结果进行合理的分析和评估，以及时发现设备存在的问题并进行相应的处理和修复。

总之，交流耐压试验是一种重要的电气设备绝缘性能测试方法，通过检验设备在一定的交流电压下的绝缘性能，可以帮助用户确保设备在正常运行和异常情况下均能保持良好的绝缘性能，提高设备的可靠性和安全性。

交流耐压试验1 交流耐压试验作用概述交流耐压试验是鉴定电气设备绝缘强度最直接的方法，它对于判断电气设备能否投入运行具有决定性的意义，也是保证设备绝缘水平、避免发生绝缘事故的重要手段。

交流耐压试验是破坏性试验。

在试验之前必须对被试品先进行绝缘电阻、吸收比、泄漏电流、介质损失角及绝缘油等项目的试验，若试验结果正常方能进行交流耐压试验，若发现设备的绝缘情况不良(如受潮和局部缺陷等)，通常应先进行处理后再做耐压试验，避免造成不应有的绝缘击穿。

2交流试验电压的产生工频高电压通常采用高压试验变压器来产生。

对电容量较大的被试品，可以采用串联谐振回路产生高电压；对于电力变压器、电压互感器等具有绕组的被试品，可以采用100～300Hz的中频电源对其低压侧绕组激磁在高压绕组感应产生高压。

2.1高压试验变压器回路交流耐压试验的接线，应按被试品的电压、容量和现场实际试验设备条件来决定。

通常试验变压器是成套设备。

图1是一种典型的试验接线。

图1工频耐压试验原理接线图T y—调压器；T—试验变压器；R—限流电阻；r—球隙保护电阻；G—球间隙；C x—被试品；C1、C2—电容分压器高、低压臂；V—电压表在进行变压器、电容器等电容量较大的被试品的交流耐压试验时，试验变压器的容量常常难以满足试验要求，现场常采用电抗器并联补偿。

当参数选择适当，使两条并联支路的容抗与感抗相等时，回路处于并联谐振状态，此时试验变压器的负载最小。

采用并联谐振回路应特别注意，试验变压器应加装过流速断保护装置，因为当被试品击穿时，谐振消失，试验变压器有过电流的危险。

2.2串联谐振电路对SF6组合电器(GIS)，发电机和变压器等电容量较大的被试品进行交流耐压试验，需要大容量的试验设备，可采用串联谐振试验装置，它能够以较小的电源容量试验较大电容和较高试验电压的试品，回路由被试品负载电容和与之串联的电抗器和电源组成，如图2所示。

图2串联谐振回路原理接线图当电源频率f、电感L及被试品电容C满足下式时回路处于串联谐振状态，此时(1)回路中电流为(2)式中U lx——励磁电压；R——高压回路的有效电阻。
