FL系列沸腾制粒干燥机,一步制粒机使用说明

FL120沸腾制粒干燥机一步造粒机一、概述沸腾制粒机又称一步造粒机，将物料混合、造粒和干燥三个工艺在同一设备中一次性完成，它是利用粘合剂的粘结作用，将固体粉末逐步架桥、团聚，从而逐渐形成颗粒的。

将制粒用粉末物料加入流化床内，冷空气经过滤器进入，由加热器升温，冷风温度升至工艺温度后，进入流化床内，使粉末呈流化状循环流动，同时喷入雾状粘合剂湿润容器内的粉末，使粉末凝聚成疏松的小颗粒，成粒的同时，水份不断蒸发，并由热空气带走排放。

二、特点一三六一六一一二九八八1、采用电子面板式集成控制器控制，能够实行全自动、全流程显示。

2、在同一容器内完成混合--制粒--干燥，减少了工艺，符合GMP规范。

3、在闭密容器内操作，无粉尘飞扬，改善操作环境。

4、滤袋采用抗静电滤料，设备操作安全。

5、粘结剂雾化器采用多流体喷枪，雾化均匀，成品合格率高。

6、采用圆形容器，设备无死角，装卸轻便，冲洗方便。

与物料接触部分采用不锈钢制作。

7、整台设备易操作、易拆卸、易清洗、符合“GMP”要求。

8、密封性好，负压操作，更符合“GMP”规范三、技术参数1、投料量（kg/批） 1202、容器容积（L） 4203、容器直径（mm） 12004、风机功率（kw） 18.55、风机风量（m3/h） 45006、风机风压（Pa） 55007、蒸汽耗量（kg/h） 2508、设备重量（Kg） 1500三、设备配置一览表9、（1）进风处理系统：10、序号名称规格型号材料备注11、01 空气过滤器初效外框SUS30412、02 蒸汽换热器120m2 SUS30413、03 温度探头PT100 组件14、（2）引风机系统：15、序号名称规格型号材料备注16、01 三叉管SUS30417、02 排风蝶阀SUS30418、03 排风蝶阀气缸φ63×250 组件19、04 排风管道SUS30420、05 引风机 9-19-5.6A Q235A 配调风阀21、06 消音器A3喷漆22、（3）喷液处理系统：23、序号名称规格型号材料备注24、01 喷液料桶40L SUS30425、02 蠕动泵 BT00-300M 组件26、03 喷枪二流体式SUS30427、（4）主塔系统：28、序号名称规格型号材料备注29、01 底筒体SUS30430、02 密封气囊硅橡胶31、03 顶升气缸φ100×100 组件32、04 视镜φ200 钢化玻璃33、05 料车SUS30434、06 中筒体SUS30435、07 顶筒体SUS30436、08 清灰滤袋37、09 顶部泄爆板SUS30438、10 清灰气缸φ63×320 组件39、11 布袋架SUS30440、（5）控制系统：41、序号名称规格型号数量材料备注01 温控仪 XT-7000系列1套02 断路器 DZ47系列1套03 交流接触器3TB、3TF系列1套04 热继电器3UA59系列 1套05 温控仪 XT-7000系列1套四、设备特别优惠价：万元人民币/套（含运费、税费及指导安装调试费用等）。

制粒机FL系列沸腾制粒干燥机安全操作规定
1. 介绍
制粒机FL系列沸腾制粒干燥机是一种常用于制药、食品、化工等行业的机械设备，可以将湿的原料制成粒状。

本文将介绍FL系列沸腾制粒干燥机的安全操作规定，以确保操作人员的安全。

2. 设备结构
FL系列沸腾制粒干燥机是由主机、气体分离器、气流器、加热系统等组成。

主机由汽水混合剂在炉膛内受热，形成沸腾状态。

当气体负载颗粒物时，粒子获得气动能力并得以被带离，随气流进入分离器。

在分离器内颗粒与气体分离，然后由气流器排出。

加热系统对整个过程进行加热、恒温控制等工作。

3. 安全注意事项
1.首先，操作人员必须熟悉设备的结构和操作规程。

在运行
设备之前，应该认真阅读设备的使用说明书和安全手册，遵循操作要求。

2.在停止使用设备前，应该清除设备内的残留物。

操作人员
应该穿戴保护设备，如安全鞋和防护眼镜等。

3.在操作期间，设备周围应该保持干燥、通风、光线明亮的
环境，以免影响操作人员的操作。

4.在加入原料和颗粒物过程中，操作人员应该采取必要的防
护措施，如穿戴手套和护目镜等。

XXXXXXXXXX有限公司岗位标准操作规程1 目的：建立FL-200沸腾制粒干燥岗位标准操作规程。

2 范围：适用于FL-200沸腾制粒干燥岗位标准操作3 责任者：由岗位操作人员、车间管理人员负责、质量监督员监督。

4 依据：《药品生产质量管理规范》（2010年修订）。

5 设备概况:6 操作程序6.1 岗前要求6.1.1 依照《进入生产区更衣换鞋标准操作程序》进入操作现场。

6.1.2 操作人员上岗前必须接收到生产指令、生产记录。

6.2 现场文件、记录确认6.2.1 检查是否有沸腾制粒机标准操作规程，以及相应品种的“生产工艺规程”。

6.2.2 检查是否有沸腾制粒机清洁标准操作规程。

6.2.3 检查是否有设备运行记录。

6.3 现场状态确认6.3.1 确认有没有与本次生产无关的物料和文件。

6.3.2 检查操作间是否有“已清洁”标识，设备是否有“正常”、“已清洁”标识。

6.3.3 检查现场是否有上次清场合格证副本，是否在有效期内，如超过有效期应进行重新清场。

6.3.4 操作人员根据生产指令取下现场不必要的状态标识，给设备换上“运行”标识，操作间换上“生产状态标识卡”。

6.4 生产前准备6.4.1 工器具、计量器具确认6.4.1.1 准备所需用工器具并确认是否在有效期内，如超过有效期必须重新清洁、消毒后使用。

6.4.1.2 确认计量器具有“计量合格证”，并在有效期内。

6.2 操作步骤6.2.1 检查准备6.2.2 通电前检查电源是否正常、接地是否良好。

6.2.3 安全接地线的外接线是否正常,接触是否良好,检查电机连接是否正确。

6.2.4 各连接部位是否牢固可靠。

6.2.5 各系统间密封是否良好。

6.2.6 各部位是否安装到位6.3 操作步骤6.3.1 一步制粒干燥6.3.1.1将电器柜内的空气开关打开。

6.3.1.2 打开触摸屏急停开关，通电后观察触摸屏显示是否正常,确认正常后,在触摸屏“进风温度”上设定工艺要求的进风温度值，将喷液转速调至0。

FL沸腾制粒机使用、维护保养SOP1.适用范围本标准适用于FL型沸腾制粒机的使用、维护保养。

2.职责操作工：严格按本程序操作设备，并进行日常维护保养工作。

维修人员：及时排除设备故障，并做好定期维护保养工作。

3.内容3.1.准备工作3.1.1.检查洁净区空调送风是否正常。

控制室负压是否形成，空气相对湿度控制在60%以上。

3.1.2.检查油雾器是否有油（食用植物油），并加注到位。

3.1.3.检查输液泵进料管内是否进入液料。

3.1.4.检查设备各部件是否正常。

3.1.5.接通控制电源。

3.1.6.打开压缩空气阀门，调节输出压力至0.45Mpa——0.7Mpa。

3.1.7.检查电流、电压表指示是否正常，温控仪表是否正常，并设定进风温度。

3.1.8.检查布袋是否固定稳妥，清除空气过滤器网孔上的异物。

3.1.9.先将自动/手动开关放于手动，分别合上左风门，左清灰，右风门，右清灰，检查各动作是否灵活。

然后将自动/手动开关放于自动，检查自动程序是否正确3.1.10.雾化器调节：将喷枪取出，启动输液泵。

调节雾化压力至0.20～0.40MPa。

（视粘结剂粘度和喷液速度而定），调节压缩空气气压，泵速和雾化器前的调节帽至雾化良好。

输液泵电机不得在高电压下启动。

3.2.制粒3.2.1.将喷枪装入到位，拧紧锁帽。

3.2.2.将物料推车推入到主机，开顶升开关，密封主机。

3.2.3.关闭调风门。

3.2.4.启动电机。

3.2.5.逐步开启调风门，直至物料抛至中筒体视镜处锁死手柄。

以上工作就绪，即可用自动程序造粒。

3.3.喷枪的调试3.6.1.雾化空气量的设定调节喷枪调节帽可进行空气量大小的调节，逆时针旋转空气量增加，顺时针旋转，空气量减少，而喷雾的雾化角是随气量的增加而增加的。

本因素的影响:空气量大，雾化均匀，雾粒小。

反之则反。

3.6.2.粘结剂量设定调节输液泵转速可调节粘结剂量，泵的转速通过电压调速旋钮调节。

本因素的影响，流量越大，雾化越不均匀，雾粒粗。

F L沸腾干燥制粒机使用说明书This manuscript was revised by the office on December 10, 2020.中国驰名品牌FL沸腾干燥制粒机使用说明书中美合资常州健达干燥设备有限公司厂址：江苏省常州市东青开发区目录一、技术参数二、用途1、医药品的制粒及包衣制粒：调剂用颗粒，片剂颗粒，胶囊用颗粒，冲剂颗粒，各种重质颗粒。

包衣：颗粒、丸剂、片剂包衣、肠溶包衣等。

2、食品工业制粒砂糖、咖啡、可可、粉末果汁、混合淀粉、氨基酸、调味料、小麦粉等。

3、糊精的制粒CMC、PVA、MC、HEC等。

4、粉末冶金、陶瓷工业制粒。

5、农药、饲料、肥料制粒和包衣。

6、催化剂的制粒和包衣。

7、颜料、色料、燃料的制粒。

8、其他一般化学品的制粒。

三、工作原理及特点1、工作原理将制粒用粉末物料投入流化床内，冷空气从主机后部加热室进入，经初效、中效过滤，加热器加热至进风所需温度后进入流化床，粉末在床内呈流态化，制粒用粘结剂由齿轮泵送入双流体雾化器，经雾化后喷向流化的物料。

粉末间相互架桥聚集成粒并长大，水分挥发后由排风带出机外。

2、特点（1）通过粉体制粒，改善流动性，减少粉尘飞扬。

（2）采用重质法制粒，能够进行重质和轻质制粒。

（3）同时进行喷雾混合、制粒、干燥过程，大大减缩了工序。

（4）采用特种抗静电过滤布袋，防止静电的发生。

（5）设备上部设有泄放孔，一旦爆炸，设备不致损坏。

（6）在密封系统内制粒，无泄漏和粉尘飞扬。

（7）设备即可手动操作，又可自动操作。

（8）造粒工艺参数稳定，重复性极高。

（9）设备无死角，卸料快速，便于冲洗，符合GMP规范。

四、安装场地选择为了方便操作，主机和墙壁的距离应大于800mm，前方应根据操作流程确定，左右方根据流化床安装来确定，工场空间高度应高于主机高度至少350mm。

设备须清洗，特别是更改品种和停用时，要求场地应能排水，地面应酬有1/100的坡度。

设备安全孔设置在主机顶部或侧面，最好将此孔通向户外，一旦发生爆炸，可达到迅速排放。

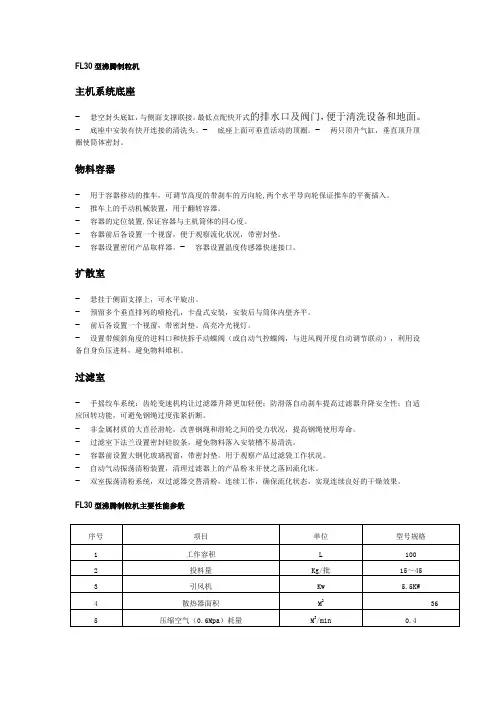

FL30型沸腾制粒机主机系统底座- 悬空封头底缸，与侧面支撑联接。

最低点配快开式的排水口及阀门，便于清洗设备和地面。

- 底座中安装有快开连接的清洗头。

- 底座上面可垂直活动的顶圈。

- 两只顶升气缸，垂直顶升顶圈使筒体密封。

物料容器- 用于容器移动的推车，可调节高度的带刹车的万向轮,两个水平导向轮保证推车的平衡插入。

- 推车上的手动机械装置，用于翻转容器。

- 容器的定位装置,保证容器与主机筒体的同心度。

- 容器前后各设置一个视窗，便于观察流化状况，带密封垫。

- 容器设置密闭产品取样器。

- 容器设置温度传感器快速接口。

扩散室- 悬挂于侧面支撑上，可水平旋出。

- 预留多个垂直排列的喷枪孔，卡盘式安装，安装后与筒体内壁齐平。

- 前后各设置一个视窗，带密封垫。

高亮冷光视灯。

- 设置带倾斜角度的进料口和快拆手动蝶阀（或自动气控蝶阀，与进风阀开度自动调节联动），利用设备自身负压进料，避免物料堆积。

过滤室- 手摇绞车系统：齿轮变速机构让过滤器升降更加轻便；防滑落自动刹车提高过滤器升降安全性；自适应回转功能，可避免钢绳过度张紧折断。

- 非金属材质的大直径滑轮，改善钢绳和滑轮之间的受力状况，提高钢绳使用寿命。

- 过滤室下法兰设置密封硅胶条，避免物料落入安装槽不易清洗。

- 容器前设置大钢化玻璃视窗，带密封垫。

用于观察产品过滤袋工作状况。

- 自动气动振荡清粉装置，清理过滤器上的产品粉末并使之落回流化床。

- 双室振荡清粉系统，双过滤器交替清粉，连续工作，确保流化状态，实现连续良好的干燥效果。

FL30型沸腾制粒机主要性能参数。

一步制粒操作步骤
1.打开蒸汽阀和电源开关
2.制粒前先把锅预热，当达到60℃左右即可。

3.把锅拉出来，倒入制好的湿颗粒，大约4-6盘药。

4.把锅推进去，顶升开启。

5.开启“风机”→稳定后开启“加热”→开启“程序启动”→开启“沸腾干燥”
6.当出风温度达到50℃-60℃之间时，关闭“沸腾干燥”→关闭“程序”。

7.把锅降下来，再倒入剩下的湿颗粒。

8.把风机频率调到50Hz,温度90℃-100℃之间。

9.开启“程序”→开启“沸腾干燥”。

10.时间大约沸腾15分左右，锅内温度达到60℃-65℃时。

11.开启“鼓迼”清理大块和粘锅的物料。

12. “鼓迼”几次后关闭，开启“抖袋”。

13. “抖袋”结束后关闭“加热”，用冷风把颗粒吹凉，当进风温度低于出风温度后关闭“程序”。

14.稳定后把锅降下来，颗粒成型。

沸腾制粒干燥机操作规程1. 引言沸腾制粒干燥机是一种广泛应用于制药、食品、化工等行业的设备，用于将湿粉或湿颗粒物料制成均匀的颗粒状物料。

本文档旨在指导操作人员正确、安全地操作沸腾制粒干燥机，以确保设备正常运行和产品质量。

2. 设备概述沸腾制粒干燥机由主机、加热系统、风机、过滤系统、控制系统等部分组成。

主机内部装有制粒床、雾化装置等。

操作人员在操作过程中需熟悉各个部分的功能和构造。

3. 操作流程3.1 准备工作在操作沸腾制粒干燥机前，操作人员需做好以下准备工作： - 确保操作人员已穿戴好防护设备，如工作服、手套、口罩等。

- 检查设备是否正常运行，如有异常情况应及时报修。

- 清理和消毒制粒床和相关管道。

3.2 启动设备按照以下步骤启动设备： 1. 开启主机电源，并确保所有的电源开关处于关闭状态。

2. 按照制粒物料的要求，调整加热系统的温度。

3. 打开风机，将供料口和排料口打开。

3.3 加料操作1.确保供料设备已连接到沸腾制粒干燥机。

2.将制粒物料通过供料设备添加到制粒床中。

3.根据物料的特性和要求，调整制粒床的运行参数，如温度、湿度、风量等。

3.4 制粒过程1.打开制粒床底部的气体流量控制阀，使气体通过雾化装置产生微小的颗粒。

2.控制加热系统的温度和风速，使床层的湿度和温度达到预设的要求。

3.监控制粒床的运行情况，观察物料的制粒过程，根据需要调整运行参数。

3.5 干燥过程1.当物料的湿度达到预设的要求后，关闭雾化装置，停止床层的湿化。

2.继续保持加热系统的温度和风速，使物料充分干燥。

3.根据物料的特性和要求，调整干燥时间和温度。

3.6 排料操作1.当物料的干燥程度达到要求后，关闭加热系统和风机。

2.打开排料口，将制粒好的物料排出。

3.7 清洁和维护1.在每次使用结束后，清理制粒床和相关管道，并清洗制粒床。

2.定期检查设备的运行状态，及时进行维护和保养。

3.在设备使用过程中，发现故障或异常时，立即停止操作，并联系维修人员进行处理。

FL系列沸腾制粒干燥机○R使用说明书常州市震华干燥设备有限公司地址：江苏省常州市剑湖工业园邮编：213011 TEL：1 FAX：1HTTP：E-mail:目录1．概述2．工作原理3．技术参数4．设备结构5．安装、调试6．操作7．故障与排除8．保养、检修9．其他、10．电气控制原理图一、概述：本设备是制药、食品、化工等行业在产品生产过程中将粉料混合、制粒、干燥同步完成的工艺设备，简称“一步制粒机”。

干燥后的颗粒状物料可做成固体速溶冲剂，成片压制原料，灌装丸状胶囊等用。

整机运行系统处于洁净空气负压工作状态,设备内表面光洁,无死角,易于清洗,符合药品生产和质量管理规范(GMP)要求。

二、工作原理：待制粒的粉末物料一次投入容器内（料车）利用高速热气流使物料悬浮呈流化状，循环流动达到均匀混合，适时地用高压喷枪喷入雾状粘结剂，使粉末间产生凝聚，经干燥热空气干燥成多孔颗粒。

为达到最佳造粒效果，粘结剂应根据物料性质，工艺要求由用户自行选定。

三、技术参数：(1) 每批操作时间：（视物料性质及操作条件而定）(2) 成品粒度: 40~80目(3) 加热温度: 常温~120℃(4) 系统压力: 最大负压－5000Pa(5) 引风机功率：18.5 kW四、设备结构:进气风门和其调节装置排水口91011泄爆口气缸料斗雾化室喷枪座 7 5 6 4 3过滤袋21过滤袋气缸1234561110987排气风门和其调节装置8视镜五、安装、调试：(1)安装:a. 依据设备清单清点设备及附件名称、数量及良好情况。

b. 符合本设备的埸地进行安装，设备必须牢靠接地。

c. 安装埸地应保持水平，地面有排水坡，斜度为1/100。

d. 根据本设备的工艺流程、设备平面布置在熟悉本设备的专职人员指导下进行设备就位、联接。

e. 依据电气原理图、设备安装图进行接线，确保其正确性。

(2)调试：（一）系统性能调试:在手动状态下,检查设备各部件运行状态,逐步调整各个参数,使设备系统运行正常,并达到最佳运行状态。

制粒机FL系列沸腾制粒干燥机安全操作及保养规程
一、安全操作规程
1.在使用制粒机前，应仔细阅读操作手册，并按要求开展操
作；
2.操作人员必须经过专业技术培训，具备操作技能及相关安
全知识；
3.切勿在机器运作时进行机器维护或修理操作；
4.在停机状态下，切勿随意更换操作方式或调整机器结构；
5.切勿在制粒机内添加外界物品或使用不合适的原料。

禁止
使用易燃、易爆、有毒有害的物质；
6.制粒机整机及附件严禁私自拆卸或改装；
7.严格执行制粒机的电气操作，确保设备接地良好；
8.遇到机器故障时，应按照操作手册中的故障排除方法进行
处理。

二、保养规程
1.制粒机在使用前、经常进行设备检查和保养维修；
2.定期对制粒机进行清洗，杜绝杂物引起设备损坏或安全事
故；
3.定期检查制粒机的刀具磨损情况，如出现磨损或损坏情况
应及时更换或修理；
4.确保每次使用后对设备进行清洗，并在上下机过程中，注
意颗粒物掉落引起的伤害，并及时清理；
5.在机器存放期间，应注意设备的通风、除湿、防潮等环境
条件。

维护设备电器和控制系统的耐久性、长寿命。

以上内容是FL系列沸腾制粒干燥机安全操作及保养规程。

FL系列沸腾制粒干燥机主要应用于制药工业、食品工业等有机物制品的制粒加工，是一种高效、环保、先进的设备。

根据FL系列沸腾制粒干燥机的特点，我们总结了一些安全操作和保养规程，以确保设备长期稳定运行，避免安全事故的发生。

希望广大FL系列沸腾制粒干燥机的用户能够认真落实这些规定，确保设备的正常使用，保障员工的人身安全、生产安全，创造更多的生产价值。

.FL沸腾干燥制粒机中国驰名品牌使用说明书中美合资健达干燥设备有限公司厂址：省市东青开发区专业资料Word.目录一、技术参数 (3)二、用途 (5)三、工作原理及特点 (5)四、安装场地选择 (6)五、安装工作 (6)六、操作 (7)七、维护和检修 (10)八、常见故障及处理 (12)九、易损件目录 (13)专业资料Word.一、技术参数专业资料Word.作业时间min 45-90 随物料特性而定专业资料Word.二、用途1、医药品的制粒及包衣制粒：调剂用颗粒，片剂颗粒，胶囊用颗粒，冲剂颗粒，各种重质颗粒。

包衣：颗粒、丸剂、片剂包衣、肠溶包衣等。

2、食品工业制粒砂糖、咖啡、可可、粉末果汁、混合淀粉、氨基酸、调味料、小麦粉等。

3、糊精的制粒CMC、PV A、MC、HEC等。

4、粉末冶金、陶瓷工业制粒。

5、农药、饲料、肥料制粒和包衣。

6、催化剂的制粒和包衣。

7、颜料、色料、燃料的制粒。

8、其他一般化学品的制粒。

三、工作原理及特点1、工作原理将制粒用粉末物料投入流化床，冷空气从主机后部加热室进入，经初效、中效过滤，加热器加热至进风所需温度后进入流化床，粉末在床呈流态化，制粒用粘结剂由齿轮泵送入双流体雾化器，经雾化后喷向流化的物料。

粉末间相互架桥聚集成粒并长大，水分挥发后由排风带出机外。

2、特点（1）通过粉体制粒，改善流动性，减少粉尘飞扬。

（2）采用重质法制粒，能够进行重质和轻质制粒。

专业资料Word.（3）同时进行喷雾混合、制粒、干燥过程，大大减缩了工序。

（4）采用特种抗静电过滤布袋，防止静电的发生。

（5）设备上部设有泄放孔，一旦爆炸，设备不致损坏。

（6）在密封系统制粒，无泄漏和粉尘飞扬。

（7）设备即可手动操作，又可自动操作。

（8）造粒工艺参数稳定，重复性极高。

（9）设备无死角，卸料快速，便于冲洗，符合GMP规。

四、安装场地选择为了方便操作，主机和墙壁的距离应大于800mm，前方应根据操作流程确定，左右方根据流化床安装来确定，工场空间高度应高于主机高度至少350mm。

多年来，公司深入研究与开发，同步研发了FL系列流化床制粒包衣干燥机，沸腾制粒干燥机，一步制粒机等，并且拥有强大的非标设备设计、制造及工程能力，成果颇丰，业绩卓著。

产品覆盖全国，同时也远销到美国、俄罗斯、巴西、南非、日本、苏丹、韩国、泰国、越南、印尼、菲律宾等多个国家及地区。

常州干燥行业内先进的方案解决专家，专业的产品设计、生产、销售服务系统，致力于打造中国乃至世界顶级的干燥技术设计方案交流平台和行业趋势的发布平台。

公司拥有完善的售服体系，专业的售后服务团队，为您的产品运行保驾护航。

公司始终坚持以自我的诚心付出，而赢取每一位客户的满意和信任，一路铸就共同的梦想…1详3细6咨1询6联1系1方2式9顾8先8生！…FL系列流化床制粒包衣干燥机，沸腾制粒干燥机，一步制粒机概述：许多制粒设备都兼有干燥的功能，所以制粒设备也多以干燥设备厂制造。

为用户选型的方便，在此书中对制粒设备也有一些简单介绍。

流化床技术在制药界广泛运用于粉粒干燥、造粒、冷却。

无论是基础理论，还是工程运用，均已为人们熟知。

已将流化床技术作为粉粒包衣、制丸，并开发了气动旋转流化床，喷动连续作业流化床等先进技术。

目前国内已开发底喷流化床制粒包衣及侧喷离心流化床制丸包衣，至今已在多家制药厂得到运用。

在中、西药片剂生产中，混合与制粒是压片前的重要工序，颗粒的质量是决定药片质量的关键。

制粒的基本任务是混合、制粒和干燥。

混合的目的，是将药品的多种成份均匀地混合在一起，以满足含量均匀性的要求。

制粒是将混合后的药粉制成均匀细小的球状颗粒，使其具有良好的流动性，以满足高速压片对颗粒真球度及均匀性的严格要求。

高质量的颗粒直径应在20~80目之间呈正态分布，并含有一定量的细粉。

FL系列流化床制粒包衣干燥机，沸腾制粒干燥机，一步制粒机原理：一步制粒机是将物料辅料在密闭的容器中混合、制粒、沸腾干燥一次完成，也是平时所说的制备颗粒要有三个步骤，在密闭容器中一次完成，叫一步法制粒。

FL-120 一步制粒机操作规程
一、目的：制订本标准的目的建立FL-120 一步制粒机操作规程。

二、适用范围：适用于FL-120 一步制粒机的使用
三、责任者：设备维修人员、操作人员。

四、程序：
1准备工作
1.1 将仪表开关合上，检查温度仪表是否正确，并设定所需进风温度。

1.2 将自动一手动开关放于手动，分别合上左风门、左清灰、右风门、右清灰，各动作是否灵活，将自动、手动开关放于自动，合上点动开关，检查自动程序是否正确。

1.3 手动调节雾化压力至0.25～0.4Mpa，合上喷浆，调节压缩气压、泵速、雾化器前的调节帽至雾化良好。

1.4 依照产品工艺要求，设定雾化气量，粘合剂量及空气压力。

2 制粒：
2.1 将喷枪装入到位，拧紧锁帽.
2.2 将物料推入到主塔，开启顶升开关，密封主塔，
2.3 启动风机，
2.4 逐步开启引风阀门，直至物料抛至中筒体视镜处锁死手柄，进入自动程序制粒状态。

2.5 开启加热按钮进行加热。

2.6 出料时，先关闭加热不少于5分钟后，再关闭引风阀门，然后启动顶降进行出料，出料时首先关闭排风阀门，然后关闭风机。

看料时，关闭引风阀门，不得关闭风机。

2.7 停机时，首先关闭加热(不少于5分钟)，然后依次关闭引风手动阀门，引风机（及时关闭引风阀门，以防止回风倒流进入洁净区）。

3 当班结束，切断电源，按照《清洁规程》、及《维护保养规程》清洁和保养。

4 认真填写操作记录，并按照《设备状态标志管理规程》进行工作。

一、概述沸腾制粒机又称一步造粒机，它是利用粘合剂的粘结作用，使固体粉末间相互架桥、团聚，从而逐渐形成颗粒。

工作原理：将制粒用粉末物料放入流化床内，冷空气经过滤器进入，由加热器升温，冷风温度升至工艺温度后，进入流化床内，使粉末呈流化状循环流动，同时喷入雾状粘合剂湿润容器内的粉末，使粉末凝聚成疏松的小颗粒，成粒的同时，水份不断蒸发，并由热空气带走。

二、主要特点1、进风口配有空气过滤器，空气净化符合GMP要求。

2、加热器由Φ18×2不锈钢管外绕不锈钢翅片制作而成，其传热迅速，换热效率高，不生锈，对物料无污染，使用寿命长。

3、设备主体为圆形结构，无死角。

4、主机底部设有排污口，可方便快捷地将冲洗设备的污水排出。

5、料斗与带轮子的架子相连，可方便地移动，便于上下料操作。

料斗与上筒体间采用硅橡胶密封，卫生、不易老化，密封效果好。

6、料斗上设有观察视窗及取样器，在工作过程中可清晰地观察内部干燥情况。

并可在不停机的情况下,迅速方便地对料斗内的物料进行取样，可更加直观地掌握干燥工艺。

7、料斗底部装有特殊结构的席形网，具有良好的通风效果，并能防止细粉下漏。

8、料斗与上筒体间的密封采用气缸顶升式密封，密封可靠，操作简单。

9、中筒体上设有三个喷枪孔，可调整喷枪高度，以适应不同的制粒工艺，粘合剂的雾化采用多流体喷枪，其雾化效果好，所制成的颗粒粒度均匀，成品合格率高。

10、在上筒体中装有抗静电过滤布袋，可有效对排风进行过滤，能防止细粉逸出，不吸附物料。

并采用双气缸抖袋方式，清灰更加彻底。

11、风机排风口加装有消音器，降低了风机的噪声，能有效改善工作环境。

12、温度控制采用数显式温控仪，对温度可任意设定，并自动控制，直观、方便，精确度高。

13、电器控制柜设有维修门，易于对其进行检查、维护及修理，门与箱体采用硅橡胶密封，密封效果好，外界的灰尘与湿气不宜进入内部，使用安全、耐用。

14、在同一容器内完成混合--制粒--干燥，减少了工艺，操作方便。

常州干燥拥有先进的试验装备，可供客户试验，并拥有优良设计、研究人员，随时为客户提供技术服务。

此外公司还拥有完整的营销队伍和售后服务体系，使公司在不断壮大过程中赢得良好的声誉。

（FL沸腾制粒机使用说明书，沸腾干燥制粒机，一步制粒设备）※先进的自动化设备，精良的流水线制作，尽显优良品质。

※技术工程师直接参与生产，保证产品的稳定和可靠万无一失。

※与日俱增的精品意识源源不断的工业精品令常干设备日新月异。

※不管世界如何变化，常干人精益求精的执着精神不变。

1详3细6咨1询6联1系1方2式9顾8先8生！FL系列沸腾制粒干燥机是目前国际上广泛采用的制粒干燥设备。

适用于粉状物料的混合、制粒和干燥。

广泛应用在制药、食品、化工、轻工等领域。

FL系列沸腾制粒干燥机所有与物料接触部件全部采用不锈钢制作，采用硅橡胶充气密封圈密封，采用二流式喷枪可控制颗粒大小。

混合、造粒、干燥集中在同一密闭容器内完成，运作快速、高效，并避兔粉尘飞扬、泄漏和污染。

FL系列沸腾制粒干燥机造型美观，风阻小，无死角，易清洗，符合GMP要求。

一、FL沸腾制粒机，沸腾干燥制粒机，一步制粒设备主要技术参数：二、FL沸腾制粒机，沸腾干燥制粒机，一步制粒设备应用领域◎药品造粒及包衣造粒：压片颗粒、冲剂颗粒、胶囊用颗粒。

包衣：颗粒、丸剂保护层、备色、缓释、薄膜、肠溶包衣。

◎食品造粒及包衣砂糖、咖啡、可可粉末、奶油、粉末果汁、氨基酸、调味料、膨化食品。

◎农药、颜料色素、染料造粒◎粉状、颗粒、块状物料干燥三、FL沸腾制粒机，沸腾干燥制粒机，一步制粒设备工作原理及特点：1、工作原理：将制粒用粉末物料投入流化床内，冷空气从主机后部加热室进入，经初效、中效高效过滤。

加热器加热至进风所需温度后进入沸腾床，粉末在床内呈流态化，上下沸腾，湿空气被引风机带走，细的粉尘物料被布袋阻隔通过振袋掉落到床体上，从而继续沸腾，干燥。

2、特点：（1）在密封系统内干燥，无泄漏和粉尘飞扬。

（2）设备既可手动操作，又可自动操作。

沸腾制粒机操作手册用户名：李时珍医药集团设备型号：FL300B设备编号：地址: 哈尔滨市南岗区电缆街58号电话: +86-451-86624100 +86-451-86624633 传真: +86-451-86681582邮件: *****************.cn网址： Http:// 医药集团FL300B 2011年06月目录1．绪论 (5)2．设备描述 (7)3．工作原理 (8)4．主要规格及技术参数 (10)5．设备安装说明 (11)5.1条件要求 (11)5.2设备的安装 (11)5.3设备的调整 (12)6．操作说明 (14)6.1主画面 (15)6.2参数设置画面 (16)6.3系统监视画面 (18)6.4故障查询画面 (18)6.5手动画面 (19)6.6工厂设定画面 (20)医药集团FL300B 2011年06月6.7参数调用画面 (22)7．运行 (24)7.1空载运行 (24)7.2负载运行 (24)8．设备调试 (26)8.1顶仓的调试 (26)8.2料仓的调试 (26)8.3底仓的调试 (27)8.4各气动电动阀门的调试 (27)8.5风机的调试 (27)8.6加热器的调试 (28)8.7蠕动泵的调试 (28)8.7.1蠕动泵的调试 (28)8.7.2蠕动泵硅胶管的更换 (29)8.8喷枪的调试 (29)8.8.1顶喷喷枪 (30)医药集团FL300B 2011年06月8.8.2 喷枪的调节方法和注意事项 (30)9．维修和保养 (31)9.1过滤机构的常规维护结构图如下： (32)9.2过滤加热装置的维护 (33)10．设备的清洗程序 (34)10.1主机内清洗方法 (34)10.2主机外壁的清洗 (34)10.3清洗后干燥处理 (35)11．常见故障及排除方法 (36)12．售后服务信息 (38)医药集团FL300B 2011年06月1．绪论手册作为机器整体的一部分，其目的是为以下各项提供所需的信息：●使操作者意识到需要注意的安全问题●不管机器是否包装，在保证安全的状态下处理该机器●进一步了解设备的操作及局限性●正确安全的使用设备●正确安全的开展产品及设备维护●手册中的图片及图纸仅做为参考使用，某些专业化的内容被省略，但这并不影响手册的效用●设备负责人必须按照现行标准，认真阅读文件●手册必须妥善保管，当设备要更换操作者时，手册要随行●如果用户的使用过程中，得到纳诺公司的同意进行了改进，而导致了手册中章节的修改，纳诺公司负责参照存档修改，文件修改后，用户有责任将所有旧版本中的有关章节进行更换。
