光滑极限量规公差计算公式

量规设计实例：
量规设计实例：
例1：设计检验Ф30+0.033/-0.00的孔用量规

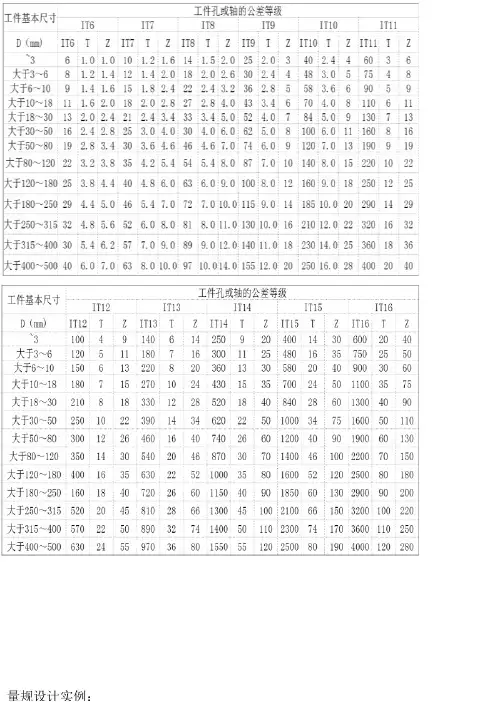

一、根据被检工件的基本尺寸和公差等级，由表中可
查出相应量规的T值和Z值，公差等级为8级，与其相对应量规的Z值为0.005mm,T值为0.0034mm
二、根据量规公差带图，计算出量规的最大、最小以
及磨损尺寸（磨损尺寸略）
1.通规的计算
Tmax=MMS+Z+T/2
=D+EI+Z+T/2
=30+0+0.005+0.0034/2
=30.0067
Tmin=MMS+Z-T/2
=30.0033
由上式可知：孔用量规通规的公式为
2.止规的计算
Zmax=LMS
=D+ES
=30+0.033
=30.033
Zmin=LMS-T
=30.0296
由上式可知：孔用量规止规的公式为
例2：设计检验Ф30-0.020/-0.041的轴用量规
轴用通（止）规尺寸的计算与孔用通（止）规尺寸的计算方法类似，即：
轴用量规通规的公式为
轴用量规止规的公式为。

第6章光滑极限量规6.1概述检验光滑工件尺寸时，可用通用测量器具，也可使用极限量规。

通用测量器具可以有具体的指示值，能直接测量出工件的尺寸，而光滑极限量规是一种没有刻线的专用量具，它不能确定工件的实际尺寸，只能判断工件合格与否。

因量规结构简单，制造容易，使用方便，并且可以保证工件在生产中的互换性，因此广泛应用于成批大量生产中。

光滑极限量规的标准是GB/T 1957-2006。

光滑极限量规有塞规和卡规之分，无论塞规和卡规都有通规和止规，且它们成对使用。

塞规是孔用极限量规，它的通规是根据孔的最小极限尺寸确定的，作用是防止孔的作用尺寸小于孔的最小极限尺寸；止规是按孔的最大极限尺寸设计的，作用是防止孔的实际尺寸大于孔的最大极限尺寸，如图6.1所示。

卡规是轴用量规，它的通规是按轴的最大极限尺寸设计的，其作用是防止轴的作用尺寸大于轴的最大极限尺寸；止规是按轴的最小极限尺寸设计的，其作用是防止轴的实际尺寸小于轴的最小极限尺寸，如图6.2所示。

图6.1塞规检验孔图6.2环规检验轴量规按用途可分为以下三类：1）工作量规工作量规是工人在生产过程中检验工件用的量规，它的通规和止规分别用代号“T”和“Z”表示。

2）验收量规验收量规量是检验部门或用户代表验收产品时使用的量规。

3）校对量规校对量规是校对轴用工作量规的量规，以检验其是否符合制造公差和在使用中是否达到磨损极限。

6.2量规设计6.2.1极限尺寸判断原则（泰勒原则）单一要素的孔和轴遵守包容要求时，要求其被测要素的实体处处不得超越最大实体边界，而实际要素局部实际尺寸不得超越最小实体尺寸，从检验角度出发，在国家标准“极限与配合”中规定了极限尺寸判断原则，它是光滑极限量规设计的重要依据，阐述如下：孔或轴的体外作用尺寸不允许超过最大实体尺寸。

即对于孔，其体外作用尺寸应不小于最小极限尺寸；对于轴，其体外作用尺寸不大于最大极限尺寸。

任何位置上的实际尺寸不允许超过最小实体尺寸。

2、分别检验——用不同位置量规分别检验被测要素的位置公差及其基准要素本身的形位公差。

3、同时检验——在同一基准体系条件下，用同一位置量规检验被测要素的位置公差及其基准要素本身的上表中各式代号的含义如下：
4.917=3=
0.08
=0.005=
0.005
=
3.08
0.003
查表7-1
根据综合公差和以三个面定位固定式查询表
t
T
i
T t+T
M
T M
W MMC D =
0.0080.0025
1.917
0-0.005
1.932
磨损极限
测销直径
5.991
1.942
0.003
磨损极限d LM 不是标准尺寸，为了便于制造使导套5的孔径为标准直径，将活动测销3的测量部位做成台阶式。

在孔组位置度检具种导套一般采用带台阶的导套，以防止在使用中受到活动测销的冲撞
配合为H7/n6，直径D1由设计者确定。

查表7-1
取测量销部位直径
要素本身的形位公差。

的位置公差及其基准要素本身的形位公差
0.025
0.003
查询表7-2
0.003
M F =
C =
0.003
3的测量部位做成台阶式。

的冲撞可能产生的松动。

导套5的外径与本体4上的孔
0.003
此套公式适合活动销钉。
