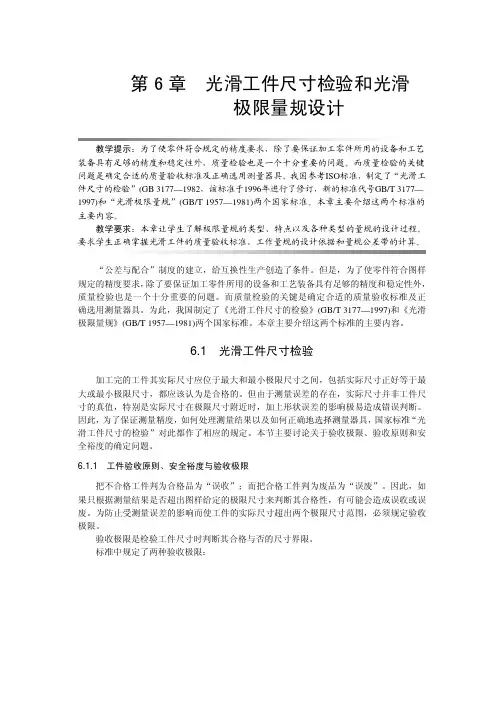

第6章 光滑工件尺寸检验和光滑极限量规设计教学提示：为了使零件符合规定的精度要求，除了要保证加工零件所用的设备和工艺装备具有足够的精度和稳定性外，质量检验也是一个十分重要的问题。
而质量检验的关键问题是确定合适的质量验收标准及正确选用测量器具。
我国参考ISO标准，制定了“光滑工件尺寸的检验”(GB 3177—1982，该标准于1996年进行了修订，新的标准代号GB/T 3177— 1997)和“光滑极限量规”(GB/T 1957—1981)两个国家标准。
本章主要介绍这两个标准的主要内容。
教学要求：本章让学生了解极限量规的类型、特点以及各种类型的量规的设计过程。
要求学生正确掌握光滑工件的质量验收标准、工作量规的设计依据和量规公差带的计算。
“公差与配合”制度的建立，给互换性生产创造了条件。
但是，为了使零件符合图样规定的精度要求，除了要保证加工零件所用的设备和工艺装备具有足够的精度和稳定性外，质量检验也是一个十分重要的问题。
而质量检验的关键是确定合适的质量验收标准及正确选用测量器具。
为此，我国制定了《光滑工件尺寸的检验》(GB/T 3177—1997)和《光滑极限量规》(GB/T 1957—1981)两个国家标准。
本章主要介绍这两个标准的主要内容。
6.1 光滑工件尺寸检验加工完的工件其实际尺寸应位于最大和最小极限尺寸之间，包括实际尺寸正好等于最大或最小极限尺寸，都应该认为是合格的。
但由于测量误差的存在，实际尺寸并非工件尺寸的真值，特别是实际尺寸在极限尺寸附近时，加上形状误差的影响极易造成错误判断。
因此，为了保证测量精度，如何处理测量结果以及如何正确地选择测量器具，国家标准“光滑工件尺寸的检验”对此都作了相应的规定。
本节主要讨论关于验收极限、验收原则和安全裕度的确定问题。
6.1.1 工件验收原则、安全裕度与验收极限把不合格工件判为合格品为“误收”；而把合格工件判为废品为“误废”。
因此，如果只根据测量结果是否超出图样给定的极限尺寸来判断其合格性，有可能会造成误收或误废。
