最新2第二章晶体结构与晶体中的缺陷

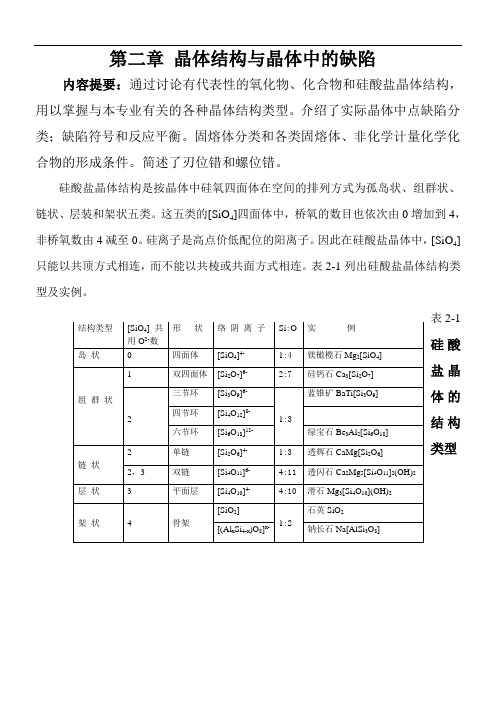

第二章晶体结构与晶体中的缺陷内容提要：通过讨论有代表性的氧化物、化合物和硅酸盐晶体结构，用以掌握与本专业有关的各种晶体结构类型。

介绍了实际晶体中点缺陷分类；缺陷符号和反应平衡。

固熔体分类和各类固熔体、非化学计量化学化合物的形成条件。

简述了刃位错和螺位错。

硅酸盐晶体结构是按晶体中硅氧四面体在空间的排列方式为孤岛状、组群状、链状、层装和架状五类。

这五类的[SiO4]四面体中，桥氧的数目也依次由0增加到4，非桥氧数由4减至0。

硅离子是高点价低配位的阳离子。

因此在硅酸盐晶体中，[SiO4]只能以共顶方式相连，而不能以共棱或共面方式相连。

表2-1列出硅酸盐晶体结构类型及实例。

表2-1 Array硅酸盐晶体的结构类型真实晶体在高于0K的任何温度下，都或多或少地存在着对理想晶体结构的偏离，即存在着结构缺陷。

晶体中的结构缺陷有点缺陷、线缺陷、面缺陷和复合缺陷之分，在无机材料中最基本和最重要的是点缺陷。

点缺陷根据产生缺陷的原因分类，可分为下列三类：（1）热缺陷（又称本征缺陷）热缺陷有弗仑克儿缺陷和肖特基缺陷两种基本形式。

弗仑克儿缺陷是指当晶格热震动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗仑克儿缺陷。

肖特基缺陷是指如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的表面，而在原正常格点上留下空位，这种缺陷称为肖特基缺陷。

（2）杂质缺陷（非本征缺陷）（3）非化学计量化学化合物为了便于讨论缺陷反应，目前广泛采用克罗格-明克（Kroger-Vink）的点缺陷符号（见表2-2）。

表2-2 Kroger-Vink缺陷符号（以M2+X2-为例）缺陷反应方程式书写规则：（1）位置关系。

（2）质量平衡。

（3）电荷守恒。

热缺陷平衡浓度n/N：n/N=exp(-∆G t/2kT)其中n——TK时形成n个孤立空位；∆G t——热缺陷形成自由焓；h——波儿兹曼常数。

晶体结构与缺陷晶体是一种有着高度有序排列的原子、离子或分子的固体材料。

晶体的结构对其性质和应用具有重要影响，而缺陷则是晶体中不完美的部分。

本文将探讨晶体结构、晶格缺陷和它们在材料中的影响。

一、晶体结构晶体结构是指晶体中原子、离子或分子的排列方式。

晶体的结构可以通过晶体学方法（如X射线衍射）来表征。

根据晶体的结构特征，可以将晶体分为多种类型，包括立方晶系、正交晶系、单斜晶系等。

晶体结构的基本单位是晶胞，晶胞由晶体中最小的重复单元构成。

在晶体结构中，晶胞有各种不同的排列方式，例如简单立方晶胞、面心立方晶胞和体心立方晶胞。

这些不同的排列方式导致了不同类型的晶体结构。

二、晶格缺陷晶格缺陷是指晶体中原子、离子或分子位置的非理想性质。

晶格缺陷可以通过外部环境和材料制备过程中的条件引入。

晶格缺陷可以分为点缺陷、线缺陷和面缺陷三类。

1. 点缺陷点缺陷是指晶体中少数几个原子、离子或分子的位置与理想排列位置有所偏离。

最常见的点缺陷是空位缺陷和杂质缺陷。

空位缺陷是指晶体中某个位置上的原子或离子缺失，而杂质缺陷是指原子或离子被其他类型的原子或离子替代。

点缺陷可以对晶体的性质和行为产生重要影响。

例如，在半导体材料中，控制杂质缺陷的浓度可以改变材料的电导率。

在金属材料中，点缺陷可以影响金属的硬度、延展性和热导率等物理性能。

2. 线缺陷线缺陷是指晶体中沿某个方向出现的缺陷线。

常见的线缺陷包括位错和螺旋位错。

位错是晶体中原子排列顺序的偏移，而螺旋位错则是沿某个方向上原子排列的扭曲。

线缺陷可以导致晶体的塑性变形和断裂行为。

位错的运动可以使晶体发生滑移，从而导致材料的塑性变形。

而螺旋位错则可以在晶体中形成螺旋状的断裂。

3. 面缺陷面缺陷是指晶体中的平面缺陷。

最常见的面缺陷是晶界和孪晶。

晶界是两个晶粒之间的界面，它们的晶体结构可能有所不同。

孪晶是指两个对称的晶体结构在某个面上镜面对称的结合。

面缺陷可以对晶体的物理性能产生重要影响。

晶界可以影响晶体的弹性模量和导电性能。

顾宜《材料科学与工程基础》课后题答案第一章：引言1.1 材料科学与工程基础的重要性材料科学与工程基础是现代工程领域不可或缺的一门基础课程。

它包括了材料科学与工程学科的基本原理和方法，为后续学习和研究提供了必要的基础知识。

材料是任何工程的基础，它在各个领域中都扮演着重要角色，如机械工程、电子工程、航空航天工程等。

因此，熟悉材料的结构、性质和应用对于工程师来说至关重要。

1.2 材料科学与工程基础的学习目标材料科学与工程基础的学习目标如下： - 理解材料的基本概念和分类方法； - 掌握材料制备、表征和性能分析的基本技术； - 理解不同材料的特性和应用； - 开发解决材料工程问题的能力。

第二章：晶体结构与晶体缺陷2.1 晶体的结构晶体是由原子、离子或分子按照一定的排列方式组成的长程有序固体结构。

晶体的结构可以通过晶体的晶胞来描述，晶胞是最小的重复单元。

2.2 晶体的缺陷晶体的缺陷指的是在晶体结构中存在的不完整或不规则的区域。

晶体的缺陷可以分为点缺陷、线缺陷和面缺陷三种类型。

点缺陷包括空位、插入原子和替代原子等。

线缺陷包括位错和脚位错。

面缺陷包括晶界和层错。

第三章：物理性能与力学性能3.1 物理性能物理性能是指材料的一些基本物理特性，如密度、热导率、电导率等。

物理性能的好坏对材料的应用和工程设计具有重要影响。

3.2 力学性能力学性能是指材料在力学作用下的表现。

常见的力学性能包括强度、硬度、韧性、可塑性等。

力学性能的好坏决定了材料在工程中的使用范围和耐久性。

第四章：金属材料4.1 金属的结构与特性金属是指电子云密度较大、以金属键连接的材料。

金属的结构特点是具有密堆结构和离域电子特性。

4.2 金属的物理性能与力学性能金属材料具有良好的导电性、导热性和延展性，对磨损和腐蚀有较好的抵抗能力。

金属材料的力学性能受材料的组织和处理方式的影响。

第五章：陶瓷材料与玻璃材料5.1 陶瓷材料的分类与特性陶瓷材料是以非金属元素为主要成分的材料，分为晶体陶瓷和非晶态陶瓷两大类。

第二章 晶体结构与晶体中的缺陷1、证明等径圆球面心立方最密堆积的空隙率为25.9％。

解：设球半径为a ，则球的体积为4/3πa 3，求的z=4，则球的总体积（晶胞）4×4/3πa 3，立方体晶胞体积：33216)22(a a =，空间利用率=球所占体积/空间体积=74.1%，空隙率=1-74.1%=25.9%。

2、金属镁原子作六方密堆积，测得它的密度为1.74克/厘米3，求它的晶胞体积。

解：ρ=m/V =1.74g/cm 3，V=1.37×10-22。

3、 根据半径比关系，说明下列离子与O 2-配位时的配位数各是多少? 解：Si 4+ 4； K + 12； Al 3+ 6； Mg 2+ 6。

4、一个面心立方紧密堆积的金属晶体，其原子量为M ，密度是8.94g/cm 3。

试计算其晶格常数和原子间距。

解：根据密度定义，晶格常数)(0906.0)(10906.094.810023.6/(43/13/183230nm M cm M M a =⨯=⨯⨯=- 原子间距= )(0641.02/0906.0)4/2(223/13/1nm M M a r ==⨯=5、 试根据原子半径R 计算面心立方晶胞、六方晶胞、体心立方晶胞的体积。

解：面心立方晶胞：3330216)22(R R a V ===六方晶胞（1/3）：3220282/3)23/8()2(2/3R R R c a V =•••=•= 体心立方晶胞：333033/64)3/4(R R a V ===6、MgO 具有NaCl 结构。

根据O 2-半径为0.140nm 和Mg 2+半径为0.072nm ，计算球状离子所占据的体积分数和计算MgO 的密度。

并说明为什么其体积分数小于74.05%？解：在MgO 晶体中，正负离子直接相邻，a 0=2(r ++r -)=0.424(nm)体积分数=4×(4π/3)×(0.143+0.0723)/0.4243=68.52%密度=4×(24.3+16)/[6.023×1023×(0.424×10-7)3]=3.5112(g/cm 3)MgO 体积分数小于74.05%，原因在于r +/r -=0.072/0.14=0.4235>0.414，正负离子紧密接触，而负离子之间不直接接触，即正离子将负离子形成的八面体空隙撑开了，负离子不再是紧密堆积，所以其体积分数小于等径球体紧密堆积的体积分数74.05%。

第二章晶体结构与晶体中的缺陷内容提要：通过讨论有代表性的氧化物、化合物和硅酸盐晶体结构，用以掌握与本专业有关的各种晶体结构类型。

介绍了实际晶体中点缺陷分类；缺陷符号和反应平衡。

固熔体分类和各类固熔体、非化学计量化学化合物的形成条件。

简述了刃位错和螺位错。

硅酸盐晶体结构是按晶体中硅氧四面体在空间的排列方式为孤岛状、组群状、链状、层装和架状五类。

这五类的[SiO4]四面体中，桥氧的数目也依次由0增加到4, 非桥氧数由4减至0。

硅离子是高点价低配位的阳离子。

因此在硅酸盐晶体中，[SiO4] 只能以共顶方式相连，而不能以共棱或共面方式相连。

表2-1列出硅酸盐晶体结构类型及实例表2-1 硅酸盐晶体的结构类型真实晶体在高于0K的任何温度下，都或多或少地存在着对理想晶体结构的偏离，即存在着结构缺陷。

晶体中的结构缺陷有点缺陷、线缺陷、面缺陷和复合缺陷之分，在无机材料中最基本和最重要的是点缺陷。

点缺陷根据产生缺陷的原因分类，可分为下列三类：（1）热缺陷（又称本征缺陷）热缺陷有弗仑克儿缺陷和肖特基缺陷两种基本形式。

弗仑克儿缺陷是指当晶格热震动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗仑克儿缺陷。

肖特基缺陷是指如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的表面，而在原正常格点上留下空位，这种缺陷称为肖特基缺陷。

（2）杂质缺陷（非本征缺陷）（3）非化学计量化学化合物为了便于讨论缺陷反应，目前广泛采用克罗格-明克（Kroger-Vink）的点缺陷符号（见表2-2）。

表2-2 Kroger-Vink 缺陷符号（以MTX2-为例）缺陷反应方程式书写规则：（1）位置关系。

（2）质量平衡。

（3）电荷守恒。

热缺陷平衡浓度n/N :n/N二exp（- ： G t/2kT）其中n——TK时形成n个孤立空位；G t――热缺陷形成自由焓；h――波儿兹曼常数。
