第二章晶体结构缺陷

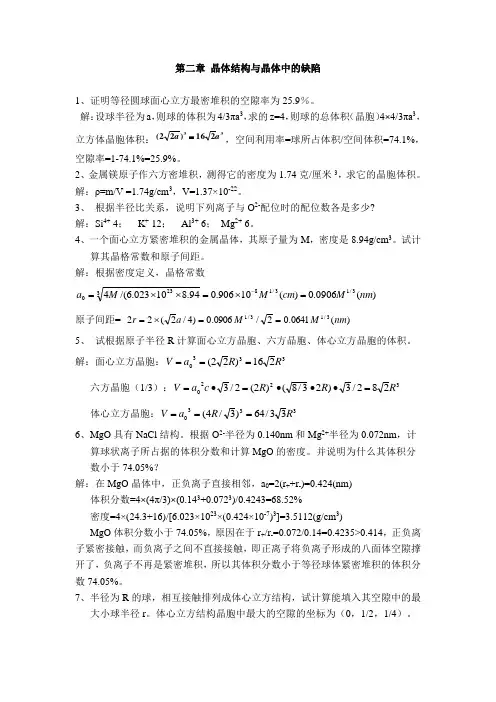

第二章 晶体结构与晶体中的缺陷1、证明等径圆球面心立方最密堆积的空隙率为25.9％。

解：设球半径为a ，则球的体积为4/3πa 3，求的z=4，则球的总体积（晶胞）4×4/3πa 3，立方体晶胞体积：33216)22(a a =，空间利用率=球所占体积/空间体积=74.1%，空隙率=1-74.1%=25.9%。

2、金属镁原子作六方密堆积，测得它的密度为1.74克/厘米3，求它的晶胞体积。

解：ρ=m/V =1.74g/cm 3，V=1.37×10-22。

3、 根据半径比关系，说明下列离子与O 2-配位时的配位数各是多少? 解：Si 4+ 4； K + 12； Al 3+ 6； Mg 2+ 6。

4、一个面心立方紧密堆积的金属晶体，其原子量为M ，密度是8.94g/cm 3。

试计算其晶格常数和原子间距。

解：根据密度定义，晶格常数)(0906.0)(10906.094.810023.6/(43/13/183230nm M cm M M a =⨯=⨯⨯=- 原子间距= )(0641.02/0906.0)4/2(223/13/1nm M M a r ==⨯=5、 试根据原子半径R 计算面心立方晶胞、六方晶胞、体心立方晶胞的体积。

解：面心立方晶胞：3330216)22(R R a V ===六方晶胞（1/3）：3220282/3)23/8()2(2/3R R R c a V =•••=•= 体心立方晶胞：333033/64)3/4(R R a V ===6、MgO 具有NaCl 结构。

根据O 2-半径为0.140nm 和Mg 2+半径为0.072nm ，计算球状离子所占据的体积分数和计算MgO 的密度。

并说明为什么其体积分数小于74.05%？解：在MgO 晶体中，正负离子直接相邻，a 0=2(r ++r -)=0.424(nm)体积分数=4×(4π/3)×(0.143+0.0723)/0.4243=68.52%密度=4×(24.3+16)/[6.023×1023×(0.424×10-7)3]=3.5112(g/cm 3)MgO 体积分数小于74.05%，原因在于r +/r -=0.072/0.14=0.4235>0.414，正负离子紧密接触，而负离子之间不直接接触，即正离子将负离子形成的八面体空隙撑开了，负离子不再是紧密堆积，所以其体积分数小于等径球体紧密堆积的体积分数74.05%。

第二章晶体缺陷P2问题空位形成应该遵循物质守恒，即内部原子跑到表面上。

空位形成整体是膨胀过程，但具体机制较复杂。

一方面，缺少了原子会造成整体收缩；另一方面，跑到表面的原子使体积增加，综合效果是形成一个空位导致半个原子体积的增加。

相关问题有：1.如果测量产生空位的晶体，其点阵常数是增大还是缩小？2.将点阵常数测量结果与晶体整体膨胀的事实做对比，能够发现什么与空位浓度相关的规律？提示：由简到繁是惯用的方法，故可以考虑一维晶体。

答：①增大②随着晶体整体膨胀的增加，空位浓度增加。

-——详见潘金生《材料科学基础》P213空位的测量问题溶质原子尽管造成局部的排列偏离，但并不把它算为点缺陷，为什么？答：由对“置换原子”与“空位”的比较及“间隙溶质”与“自间隙原子”的比较可知，溶质原子的加入所产生的对于标准态的偏离比较小，因此不把它算为点缺陷。

问题图2－2中的置换原子(黑色)的尺寸画得有些随意。

假定(b)图中黑原子半径比白的小5％，而(c)图中大5％，问那种情况下基体内的应变能更大些？为什么？答：（b）图中应变能更大。

①（a）图中，周围白原子点阵常数变大，呈现拉伸状态。

（b）图中，周围白原子点阵常数变小，呈现压缩状态。

②由右结合能的图像可知，在平衡位置r0左右，曲线并非对称。

产生相同的形变，压缩引起的应变能更大。

所以(b)图中应变能更大。

P4问题Al2O3溶入MgO(具有NaCl结构)中，形成的非禀性点缺陷在正离子的位置，还是相反？答：Al 2O 3溶入MgO 晶体，由于Al 离子是+3价，，而Mg 离子是+2价，所以当两个铝离子取代两个镁离子的位置后，附近的一个镁离子必须空出，形成的非禀性点缺陷在正离子的位置。

问题 图2－3(a)的画法有些问题。

更好的画法是将图中的大小方块画在一起，即正负离子空位成对出现(参见余永宁“材料科学基础”图6－5)。

为什么成对的画法更好些？答：因为①正、负电中心成对出现的时候，可以抵消一点局部电中性的无法满足。

第二章晶体结构与晶体中的缺陷内容提要：通过讨论有代表性的氧化物、化合物和硅酸盐晶体结构，用以掌握与本专业有关的各种晶体结构类型。

介绍了实际晶体中点缺陷分类；缺陷符号和反应平衡。

固熔体分类和各类固熔体、非化学计量化学化合物的形成条件。

简述了刃位错和螺位错。

硅酸盐晶体结构是按晶体中硅氧四面体在空间的排列方式为孤岛状、组群状、链状、层装和架状五类。

这五类的[SiO4]四面体中，桥氧的数目也依次由0增加到4, 非桥氧数由4减至0。

硅离子是高点价低配位的阳离子。

因此在硅酸盐晶体中，[SiO4] 只能以共顶方式相连，而不能以共棱或共面方式相连。

表2-1列出硅酸盐晶体结构类型及实例表2-1 硅酸盐晶体的结构类型真实晶体在高于0K的任何温度下，都或多或少地存在着对理想晶体结构的偏离，即存在着结构缺陷。

晶体中的结构缺陷有点缺陷、线缺陷、面缺陷和复合缺陷之分，在无机材料中最基本和最重要的是点缺陷。

点缺陷根据产生缺陷的原因分类，可分为下列三类：（1）热缺陷（又称本征缺陷）热缺陷有弗仑克儿缺陷和肖特基缺陷两种基本形式。

弗仑克儿缺陷是指当晶格热震动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗仑克儿缺陷。

肖特基缺陷是指如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的表面，而在原正常格点上留下空位，这种缺陷称为肖特基缺陷。

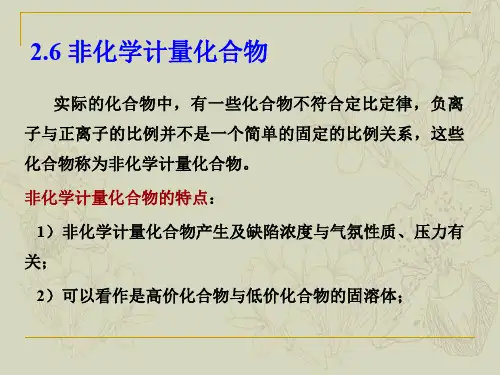

（2）杂质缺陷（非本征缺陷）（3）非化学计量化学化合物为了便于讨论缺陷反应，目前广泛采用克罗格-明克（Kroger-Vink）的点缺陷符号（见表2-2）。

表2-2 Kroger-Vink 缺陷符号（以MTX2-为例）缺陷反应方程式书写规则：（1）位置关系。

（2）质量平衡。

（3）电荷守恒。

热缺陷平衡浓度n/N :n/N二exp（- ： G t/2kT）其中n——TK时形成n个孤立空位；G t――热缺陷形成自由焓；h――波儿兹曼常数。

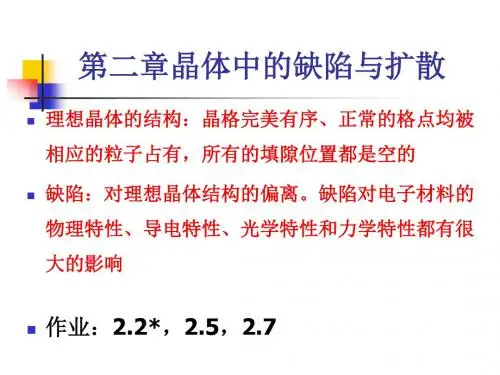

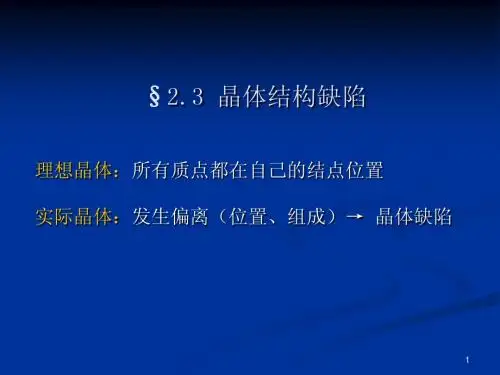

56第二章 晶体结构缺陷我们在讨论晶体结构时，是将晶体看成无限大，并且构成晶体的每个粒子（原子、分子或离子）都是在自己应有的位置上，这样的理想结构中，每个结点上都有相应的粒子，没有空着的结点，也没有多余的粒子，非常规则地呈周期性排列。

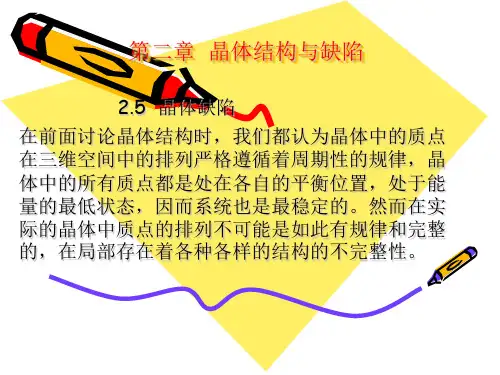

实际晶体是这样的吗？测试表明，与理想晶体相比，实际晶体中会有正常位置空着或空隙位置填进一个额外质点，或杂质进入晶体结构中等等不正常情况，热力学计算表明，这些结构中对理想晶体偏离的晶体才是稳定的，而理想晶体实际上是不存在的。

结构上对理想晶体的偏移被称为晶体缺陷。

实际晶体或多或少地存在着缺陷，这些缺陷的存在自然会对晶体的性质产生或大或小的影响。

晶体缺陷不仅会影响晶体的物理和化学性质，而且还会影响发生在晶体中的过程，如扩散、烧结、化学反应性等。

因而掌握晶体缺陷的知识是掌握材料科学的基础。

晶体的结构缺陷主要类型如表2—1所示。

这些缺陷类型，在无机非金属材料中最基本和最重要的是点缺陷，也是本章的重点。

表2—1 晶体结构缺陷的主要类型2.1 点缺陷研究晶体的缺陷，就是要讨论缺陷的产生、缺陷类型、浓度大小及对各种性质的影响。

60年代，F ．A ．Kroger 和H ．J ．Vink 建立了比较完整的缺陷研究理论——缺陷化学理论，主要用于研究晶体内的点缺陷。

点缺陷是一种热力学可逆缺陷，即它在晶体中的浓度是热力学参数（温度、压力等）的函数，因此可以用化学热力学的方法来研究晶体中点缺陷的平衡问题，这就是缺陷化学的理论基础。

点缺陷理论的适用范围有一定限度，当缺陷浓度超过某一临界值(大约在0．1原子％左右)时，由于缺陷的相互作用，会导致广泛缺陷（缺陷簇等）的生成，甚至会形成超结构和分离的中间相。

但大多数情况下，对许多无机晶体，即使在高温下点缺陷的浓度也不会超过上述极限。

缺陷化学的基本假设：将晶体看作稀溶液，将缺陷看成溶质，用热力学的方法研究各种缺陷在一定条件下的平衡。

也就是将缺陷看作是一种化学物质，它们可以参与化学反应——准化学反应，一定条件下，这种反应达到平衡状态。
