(整理)一种带短路保护的漏电保护插头

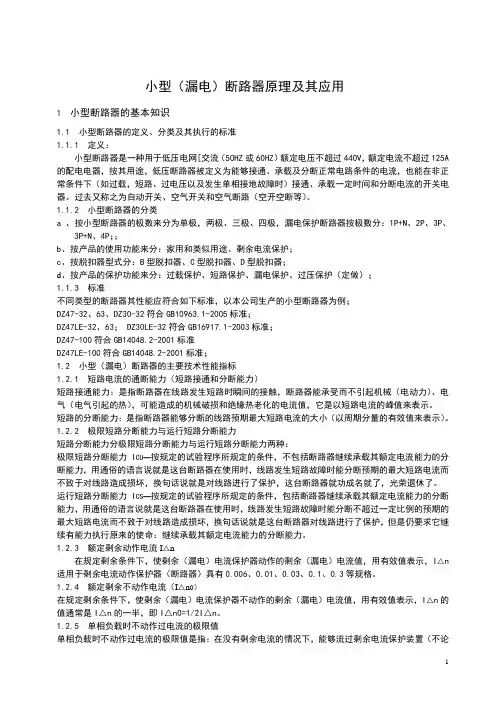

小型（漏电）断路器原理及其应用1 小型断路器的基本知识1.1 小型断路器的定义、分类及其执行的标准1.1.1 定义：小型断路器是一种用于低压电网[交流（50HZ或60HZ）额定电压不超过440V，额定电流不超过125A 的配电电器，按其用途，低压断路器被定义为能够接通、承载及分断正常电路条件的电流，也能在非正常条件下（如过载，短路、过电压以及发生单相接地故障时）接通、承载一定时间和分断电流的开关电器。

过去又称之为自动开关、空气开关和空气断路（空开空断等）。

1.1.2 小型断路器的分类a 、按小型断路器的极数来分为单极，两极、三极、四极，漏电保护断路器按极数分：1P+N、2P、3P、3P+N、4P；；b、按产品的使用功能来分：家用和类似用途、剩余电流保护；c、按脱扣器型式分：B型脱扣器、C型脱扣器、D型脱扣器；d、按产品的保护功能来分：过载保护、短路保护、漏电保护、过压保护（定做）；1.1.3 标准不同类型的断路器其性能应符合如下标准，以本公司生产的小型断路器为例；DZ47-32、63、DZ30-32符合GB10963.1-2005标准；DZ47LE-32、63； DZ30LE-32符合GB16917.1-2003标准；DZ47-100符合GB14048.2-2001标准DZ47LE-100符合GB14048.2-2001标准；1.2 小型（漏电）断路器的主要技术性能指标1.2.1 短路电流的通断能力（短路接通和分断能力）短路接通能力：是指断路器在线路发生短路时瞬间的接触，断路器能承受而不引起机械（电动力）、电气（电气引起的热），可能造成的机械破损和绝缘热老化的电流值，它是以短路电流的峰值来表示。

短路的分断能力：是指断路器能够分断的线路预期最大短路电流的大小（以周期分量的有效值来表示）。

1.2.2 极限短路分断能力与运行短路分断能力短路分断能力分极限短路分断能力与运行短路分断能力两种：极限短路分断能力I CU—按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力，用通俗的语言说就是这台断路器在使用时，线路发生短路故障时能分断预期的最大短路电流而不致于对线路造成损坏，换句话说就是对线路进行了保护，这台断路器就功成名就了，光荣退休了。

断路器和漏电开关上的一些符号和功能1.断路器符号：断路器是用来保护电路免受过流和短路故障的影响。

在电气图纸中，通常使用以下符号来表示断路器：- MCB（Miniature Circuit Breaker）符号：MCB是一种小型断路器，常用于低压电气系统中，其符号为一个黑色矩形，内部带有长方形插孔，代表电流的通断控制。

- MCCB（Molded Case Circuit Breaker）符号：MCCB是一种塑壳断路器，适用于较高的电流和电压等级。

其符号为一个黑色矩形，内部带有长方形插孔，并在上方带有额外的标记，用于表示额定电流和触发特性等。

- ACB（Air Circuit Breaker）符号：ACB是一种空气断路器，主要用于高压电气系统中。

其符号为一个黑色矩形，内部带有长方形插孔，并在上方带有额外的标记，用于表示额定电流和触发特性等。

2.断路器功能：断路器具有以下主要功能：-过载保护：当电路中的电流超过断路器的额定电流时，断路器将自动切断电流，以保护电路免受过载导致的损坏。

-短路保护：当电路中出现短路故障时，断路器将迅速切断电流，以防止短路电流过大而导致设备损坏。

-手动控制：断路器通常带有手动控制开关，用于手动控制电流的通断。

-多级保护：一些高级的断路器还带有温度保护、过压保护等功能，以更好地保护电气设备的安全。

3.漏电开关符号：漏电开关是用来检测并切断漏电故障的设备。

在电气图纸中，通常使用以下符号来表示漏电开关：- RCD（Residual Current Device）符号：RCD是一种残余电流装置，用于检测电路中的漏电情况。

其符号为两条交叉的弯曲箭头，表示其主要功能是检测电流的不平衡。

- RCCB（Residual Current Circuit Breaker）符号：RCCB是一种带有断路功能的漏电开关。

其符号与RCD相同，但在顶部带有一个额外的标记，用于表示额定电流和触发特性等。

- RCBO（Residual Current Circuit Breaker with Overcurrent Protection）符号：RCBO是一种带有过电流保护功能的漏电开关。

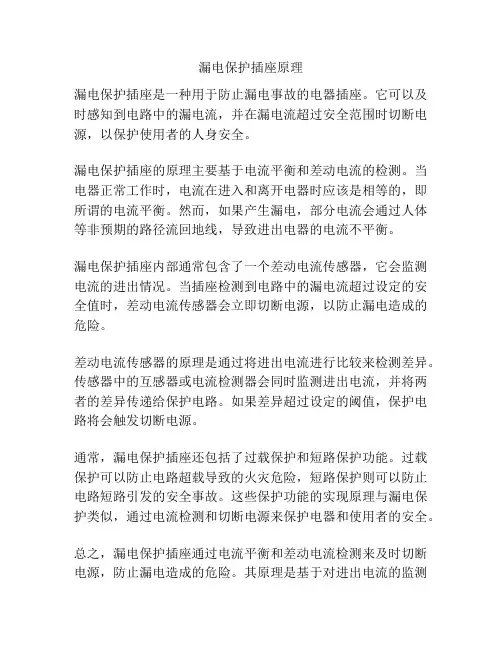

漏电保护插座原理
漏电保护插座是一种用于防止漏电事故的电器插座。

它可以及时感知到电路中的漏电流，并在漏电流超过安全范围时切断电源，以保护使用者的人身安全。

漏电保护插座的原理主要基于电流平衡和差动电流的检测。

当电器正常工作时，电流在进入和离开电器时应该是相等的，即所谓的电流平衡。

然而，如果产生漏电，部分电流会通过人体等非预期的路径流回地线，导致进出电器的电流不平衡。

漏电保护插座内部通常包含了一个差动电流传感器，它会监测电流的进出情况。

当插座检测到电路中的漏电流超过设定的安全值时，差动电流传感器会立即切断电源，以防止漏电造成的危险。

差动电流传感器的原理是通过将进出电流进行比较来检测差异。

传感器中的互感器或电流检测器会同时监测进出电流，并将两者的差异传递给保护电路。

如果差异超过设定的阈值，保护电路将会触发切断电源。

通常，漏电保护插座还包括了过载保护和短路保护功能。

过载保护可以防止电路超载导致的火灾危险，短路保护则可以防止电路短路引发的安全事故。

这些保护功能的实现原理与漏电保护类似，通过电流检测和切断电源来保护电器和使用者的安全。

总之，漏电保护插座通过电流平衡和差动电流检测来及时切断电源，防止漏电造成的危险。

其原理是基于对进出电流的监测
和比较，一旦发现漏电现象，插座会立即中断电源，保护使用者的安全。

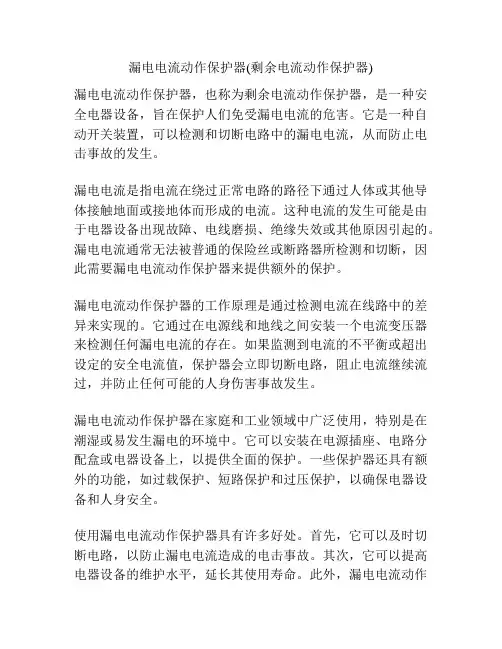

漏电电流动作保护器(剩余电流动作保护器)漏电电流动作保护器，也称为剩余电流动作保护器，是一种安全电器设备，旨在保护人们免受漏电电流的危害。

它是一种自动开关装置，可以检测和切断电路中的漏电电流，从而防止电击事故的发生。

漏电电流是指电流在绕过正常电路的路径下通过人体或其他导体接触地面或接地体而形成的电流。

这种电流的发生可能是由于电器设备出现故障、电线磨损、绝缘失效或其他原因引起的。

漏电电流通常无法被普通的保险丝或断路器所检测和切断，因此需要漏电电流动作保护器来提供额外的保护。

漏电电流动作保护器的工作原理是通过检测电流在线路中的差异来实现的。

它通过在电源线和地线之间安装一个电流变压器来检测任何漏电电流的存在。

如果监测到电流的不平衡或超出设定的安全电流值，保护器会立即切断电路，阻止电流继续流过，并防止任何可能的人身伤害事故发生。

漏电电流动作保护器在家庭和工业领域中广泛使用，特别是在潮湿或易发生漏电的环境中。

它可以安装在电源插座、电路分配盒或电器设备上，以提供全面的保护。

一些保护器还具有额外的功能，如过载保护、短路保护和过压保护，以确保电器设备和人身安全。

使用漏电电流动作保护器具有许多好处。

首先，它可以及时切断电路，以防止漏电电流造成的电击事故。

其次，它可以提高电器设备的维护水平，延长其使用寿命。

此外，漏电电流动作保护器还可以节省能源和减少火灾风险，因为它可以检测到电路中的问题，并及时切断电源。

总之，漏电电流动作保护器是一种非常重要的安全设备，它可以帮助保护人们免受漏电电流的伤害。

通过安装和使用这种保护器，我们可以有效地防止电击事故的发生，维护家庭和工作场所的安全。

漏电电流动作保护器的工作原理非常简单而有效。

它通过检测电路中的电流平衡来发现漏电现象。

当电路中的电流进入到异常的路径时，如因电线磨损、设备故障或其他原因导致电流绕过正常的电路而流入地面或其他接地体时，漏电电流动作保护器就会立即起作用。

为了实现这一点，漏电电流动作保护器内置了一个电流变压器和一个差动电流比较器。

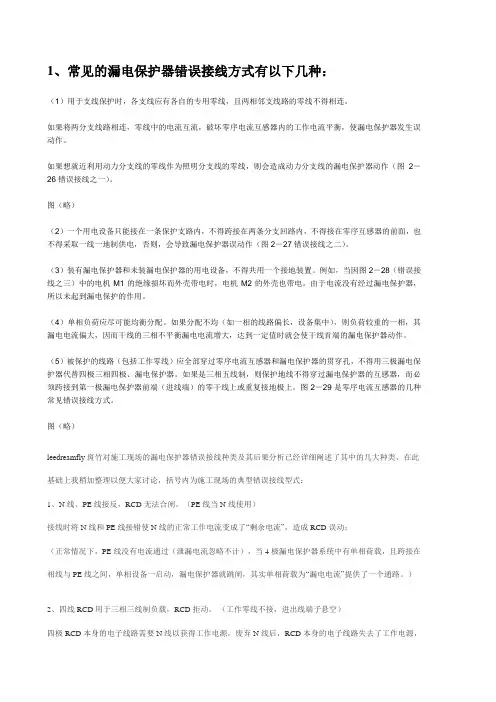

1、常见的漏电保护器错误接线方式有以下几种：（1）用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。

如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。

如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作（图2－26错误接线之一）。

图（略）（2）一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作（图2－27错误接线之二）。

（3）装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。

例如，当因图2－28（错误接线之三）中的电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电。

由于电流没有经过漏电保护器，所以未起到漏电保护的作用。

（4）单相负荷应尽可能均衡分配。

如果分配不均（如一相的线路偏长，设备集中），则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。

（5）被保护的线路（包括工作零线）应全部穿过零序电流互感器和漏电保护器的贯穿孔，不得用三极漏电保护器代替四极三相四极、漏电保护器。

如果是三相五线制，则保护地线不得穿过漏电保护器的互感器，而必须跨接到第一极漏电保护器前端（进线端）的零干线上或重复接地极上。

图2－29是零序电流互感器的几种常见错误接线方式。

图（略）leedreamfly斑竹对施工现场的漏电保护器错误接线种类及其后果分析已经详细阐述了其中的几大种类，在此基础上我稍加整理以便大家讨论，括号内为施工现场的典型错误接线型式：1、N线、PE线接反，RCD无法合闸。

（PE线当N线使用）接线时将N线和PE线接错使N线的正常工作电流变成了“剩余电流”，造成RCD误动；（正常情况下，PE线没有电流通过（泄漏电流忽略不计），当4极漏电保护器系统中有单相荷载，且跨接在相线与PE线之间，单相设备一启动，漏电保护器就跳闸，其实单相荷载为“漏电电流”提供了一个通路。

漏电保护开关类型电压型、电流型和脉冲型三种漏电保护继电器：是指具有对漏电流检测和判断的功能，而不具有切断和接通主回路功能的漏电保护装置。

漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。

它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。

当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路。

因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。

辅助接点也可以接通声、光信号装置，发出漏电报警信号，反映线路的绝缘状况。

漏电保护开关：是指不仅它与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。

它与熔断器、热继电器配合可构成功能完善的低压开关元件。

目前这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有以下几种类别：（1）只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。

（2）同时具有过载保护功能。

（3）同时具有过载、短路保护功能。

（4）同时具有短路保护功能。

（5）同时具有短路、过负荷、漏电、过压、欠压功能。

主要结构漏电保护器在反应触电和漏电保护方面具有高灵敏性和动作快速性，这是其他保护电器，如熔断器、自动开关等无法比拟的。

自动开关和熔断器正常时要通过负荷电流，他们的动作保护值要避越正常负荷电流来整定，因此他们的主要作用是用来切断系统的相间短路故障（有的自动开关还具有过载保护功能）。

而漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测、处理此异常电流或电压信号，促使执行机构动作。

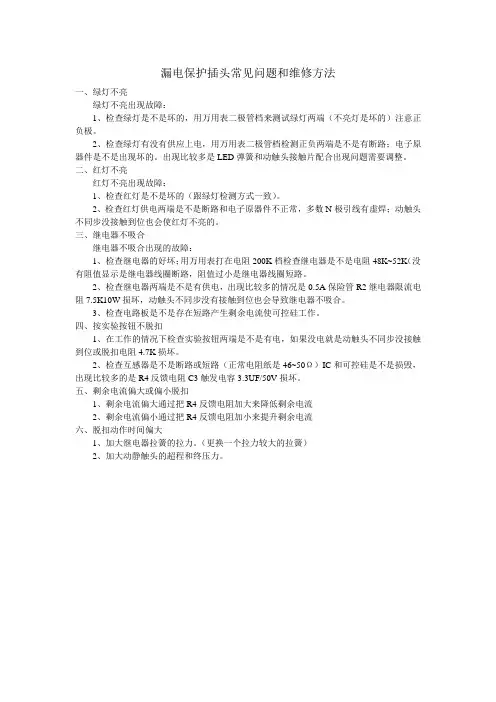

漏电保护插头常见问题和维修方法一、绿灯不亮绿灯不亮出现故障：1、检查绿灯是不是坏的，用万用表二极管档来测试绿灯两端（不亮灯是坏的）注意正负极。

2、检查绿灯有没有供应上电，用万用表二极管档检测正负两端是不是有断路；电子原器件是不是出现坏的。

出现比较多是LED弹簧和动触头接触片配合出现问题需要调整。

二、红灯不亮红灯不亮出现故障：1、检查红灯是不是坏的（跟绿灯检测方式一致）。

2、检查红灯供电两端是不是断路和电子原器件不正常，多数N极引线有虚焊；动触头不同步没接触到位也会使红灯不亮的。

三、继电器不吸合继电器不吸合出现的故障：1、检查继电器的好坏；用万用表打在电阻200K档检查继电器是不是电阻48K~52K（没有阻值显示是继电器线圈断路，阻值过小是继电器线圈短路。

2、检查继电器两端是不是有供电，出现比较多的情况是0.5A保险管R2继电器限流电阻7.5K10W损坏，动触头不同步没有接触到位也会导致继电器不吸合。

3、检查电路板是不是存在短路产生剩余电流使可控硅工作。

四、按实验按钮不脱扣1、在工作的情况下检查实验按钮两端是不是有电，如果没电就是动触头不同步没接触到位或脱扣电阻4.7K损坏。

2、检查互感器是不是断路或短路（正常电阻纸是46~50Ω）IC和可控硅是不是损毁，出现比较多的是R4反馈电阻C3触发电容3.3UF/50V损坏。

五、剩余电流偏大或偏小脱扣1、剩余电流偏大通过把R4反馈电阻加大来降低剩余电流2、剩余电流偏小通过把R4反馈电阻加小来提升剩余电流六、脱扣动作时间偏大1、加大继电器拉簧的拉力。

（更换一个拉力较大的拉簧）2、加大动静触头的超程和终压力。

《安全用电》习题(及参考答案)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（《安全用电》习题(及参考答案)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为《安全用电》习题(及参考答案)的全部内容。

《安全用电》习题一、单项选择题第一章触电与触电防护1.安全用电是以( )为目标的。

A：生产 B：安全 C：发展 D：管理答案：B2。

以下( )不是家庭触电事故发生的原因.A：私自乱拉、乱接电线 B:用湿手摸或用湿布擦灯具、开关等电器用具C：在电加热设备上覆盖和烘烤衣物 D：电线绝缘老化，出现漏电答案:D3.以下（）不是电气事故的发生原因。

A:没有采取安全防护措施防范高压 B：电线绝缘老化,出现漏电C：没有采取防火防爆措施 D：私自乱拉、乱接电线答案：C4。

洗衣机、电冰箱等家用电器的金属外壳应连接（ ).A：地线 B：零线 C：相线答案：A5.家用电器的开关应接在（）上.A：地线 B:零线 C：相线答案：C6。

接到严重违反电气安全工作规程制度的命令时，应该（ )执行.A:考虑 B：部分 C：拒绝7。

在一般情况下，人体所能感知的50Hz交流电流可按( ）mA考虑.A：100 B：50 C：10 D:1。

5答案：D8.对人体危害最大的频率是（）Hz。

A：2 B：20 C：30～100 D：200答案：C9.存在高度触电危险的环境以及特别潮湿的场所应采用的安全电压为( ）A：36 B：24 C:12 D:6答案：C10。

（）是触电事故中最危险的一种。

A：电烙印 B：皮肤金属化 C：电灼伤 D：电击答案：D11。

人体组织中有（）以上是由含有导电物质的水分组成的。

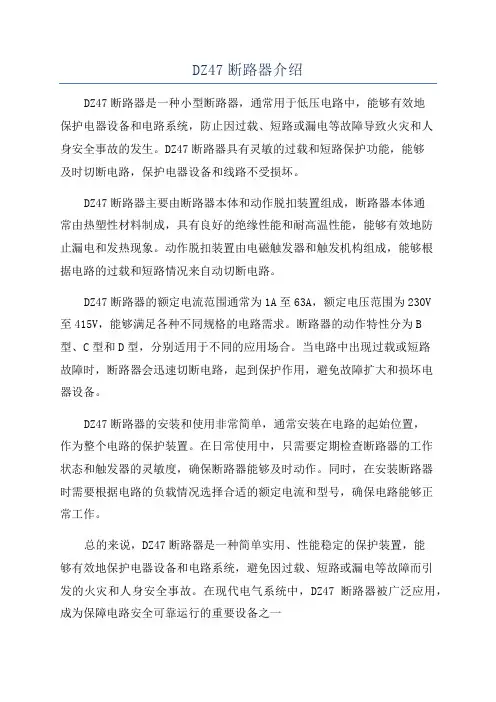

DZ47断路器介绍
DZ47断路器是一种小型断路器，通常用于低压电路中，能够有效地
保护电器设备和电路系统，防止因过载、短路或漏电等故障导致火灾和人
身安全事故的发生。

DZ47断路器具有灵敏的过载和短路保护功能，能够
及时切断电路，保护电器设备和线路不受损坏。

DZ47断路器主要由断路器本体和动作脱扣装置组成，断路器本体通
常由热塑性材料制成，具有良好的绝缘性能和耐高温性能，能够有效地防
止漏电和发热现象。

动作脱扣装置由电磁触发器和触发机构组成，能够根
据电路的过载和短路情况来自动切断电路。

DZ47断路器的额定电流范围通常为1A至63A，额定电压范围为230V
至415V，能够满足各种不同规格的电路需求。

断路器的动作特性分为B
型、C型和D型，分别适用于不同的应用场合。

当电路中出现过载或短路
故障时，断路器会迅速切断电路，起到保护作用，避免故障扩大和损坏电
器设备。

DZ47断路器的安装和使用非常简单，通常安装在电路的起始位置，
作为整个电路的保护装置。

在日常使用中，只需要定期检查断路器的工作
状态和触发器的灵敏度，确保断路器能够及时动作。

同时，在安装断路器
时需要根据电路的负载情况选择合适的额定电流和型号，确保电路能够正
常工作。

总的来说，DZ47断路器是一种简单实用、性能稳定的保护装置，能
够有效地保护电器设备和电路系统，避免因过载、短路或漏电等故障而引
发的火灾和人身安全事故。

在现代电气系统中，DZ47断路器被广泛应用，成为保障电路安全可靠运行的重要设备之一。

什么是短路保护短路保护是在电路发生故障，比如不经过负载，导线的电阻几乎可以忽略不计，因此瞬间产生的极大的电流提供切断电源，防止设备损坏和造成事故。

短路保护是指在电气线路发生短路故障后能保证迅速、可靠地将电源切断，以避免电气设备受到短路电流的冲击而造成损坏的保护。

一般情况下短路保护器件应安装在愈靠近供电电源端愈好，通常安装在电源开关的下面，这样不仅可以扩大短路保护的范围，而且，可以起到电气线路与电源的隔离作用，更加便于安装和维修。

对于一些有短路保护要求的设备，其短路保护器件，应安装在靠近被保护设备处。

断路器的短路保护是指相间、相零、相地等电流徒然增大很多的一种保护。

漏电保护对非接地短路不起作用。

什么是漏电保护漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。

漏电保护装置又称为剩余电流保护装置（ResidualCurrentOperatedProtectiveDevice，缩写RCD）。

漏电保护装置是一种低压安全保护电器，主要用于单相电击保护，也用于防止由漏电引起的火灾，还可用于检测和切断各种一相接地故障。

漏电保护装置的功能是提供间接接触电击保护，而额定漏电动作电流不大于30mA的漏电保护装置，在其他保护措施失效时，也可作为直接接触电击的补充保护，但不能作为基本的保护措施。

实践证明，漏电保护装置和其他电气安全技术措施配合使用，在防止电气事故方面有显著的作用。

本节就漏电保护装置的原理及应用进行介绍。

漏电保护是一种重要的电气安全保护装置，除要了解漏电保护装置的工作原理外，还要重点掌握漏电保护装置的应用场所，选用和安装要求，在安装应保证所有的工作机线都穿过漏电保护装置，保护零线不能接入漏电保护装置。

对于漏电保护器误动作和振动作的原因和防止措施，也应该掌握。

漏电保护是利用漏电保护装置来防止电气事故的一种安全技术措施。

漏电保护装置又称为剩余电流保护装（ResidualCurrentOperatedProtectiveDevice，缩写RCD）。

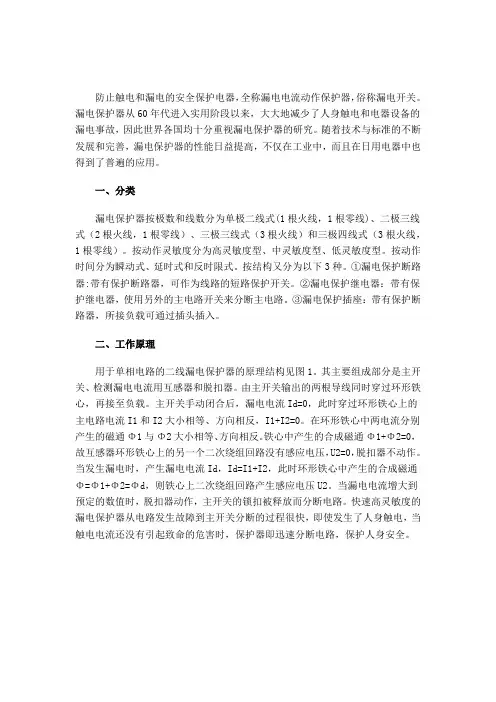

防止触电和漏电的安全保护电器，全称漏电电流动作保护器，俗称漏电开关。

漏电保护器从60年代进入实用阶段以来，大大地减少了人身触电和电器设备的漏电事故，因此世界各国均十分重视漏电保护器的研究。

随着技术与标准的不断发展和完善，漏电保护器的性能日益提高，不仅在工业中，而且在日用电器中也得到了普遍的应用。

一、分类漏电保护器按极数和线数分为单极二线式(1根火线，1根零线)、二极三线式（2根火线，1根零线）、三极三线式（3根火线）和三极四线式（3根火线，1根零线）。

按动作灵敏度分为高灵敏度型、中灵敏度型、低灵敏度型。

按动作时间分为瞬动式、延时式和反时限式。

按结构又分为以下3种。

①漏电保护断路器:带有保护断路器，可作为线路的短路保护开关。

②漏电保护继电器：带有保护继电器，使用另外的主电路开关来分断主电路。

③漏电保护插座：带有保护断路器，所接负载可通过插头插入。

二、工作原理用于单相电路的二线漏电保护器的原理结构见图1。

其主要组成部分是主开关、检测漏电电流用互感器和脱扣器。

由主开关输出的两根导线同时穿过环形铁心，再接至负载。

主开关手动闭合后，漏电电流Id=0，此时穿过环形铁心上的主电路电流I1和I2大小相等、方向相反，I1+I2=0。

在环形铁心中两电流分别产生的磁通Φ1与Φ2大小相等、方向相反。

铁心中产生的合成磁通Φ1+Φ2=0，故互感器环形铁心上的另一个二次绕组回路没有感应电压，U2=0，脱扣器不动作。

当发生漏电时，产生漏电电流Id，Id=I1+I2，此时环形铁心中产生的合成磁通Φ=Φ1+Φ2=Φd，则铁心上二次绕组回路产生感应电压U2。

当漏电电流增大到预定的数值时，脱扣器动作，主开关的锁扣被释放而分断电路。

快速高灵敏度的漏电保护器从电路发生故障到主开关分断的过程很快，即使发生了人身触电，当触电电流还没有引起致命的危害时，保护器即迅速分断电路，保护人身安全。

图1 单相电路的二线漏电保护器原理结构图2是三相四线制供电系统的漏电保护器工作原理示意图。

1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关用于煤矿井下，在交流50HZ，额定电压为660V或1140V，额定电流至200A、400A三相中性点不接地的供电系统中，作为总开关或分支开关用，也可作为大容量电动机不频繁起动控制之用。

该开关由液晶汉显智能化保护系统构成，保护系统的CPU采用了高性能32位ARM芯片，辅以高精度的外围器件及先进的保护算法，保护精度高，反应速度快。

能完成过载、短路、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、风电瓦斯电闭锁等多种保护功能。

2 工作条件2.1 海拔高度不超过2000米；2.2 环境温度-5℃-+40℃；2.3 空气相对湿度不大于95%（+25℃）；2.4 在无强烈震动和冲击振动的地方；2.5 与垂直面的安装倾斜度不超过15°；2.6 含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸气；2.7 无滴水或水侵的地方；2.8 污染等级：3级；2.9 安装类别：Ⅲ类。

3 主要技术特征3.1 额定电压：660V、1140V；3.2 保护测量单元正常工作电压范围：75～110%3.3 额定工作频率：50HZ；3.4 额定电流：200A（400A）；3.5 极限分断电流：15KA/660V,12.5KA/1140V；3.6 短路保护动作时间：＜100 ms；3.7 电寿命：3×103次；3.8 机械寿命：1.5×104次；3.9 防爆型式：矿用隔爆型；防爆标志：ExdI。

3.10 型号含义：设计序号(智能型)额定电压额定电流真空隔爆型馈电开关3.11 外形尺寸及重量3.11.1 外形尺寸:780mm×550mm×850mm(长×宽×高)3.11.1重量:310kg4 保护功能4.1短路保护：动作时间＜100ms。

4.2过载保护：过载动作时间采用反时限实时计算，具有热记忆特性，动作时间表如下表一：表一过载保护动作时间表（单位：S）4.3漏电保护与漏电闭锁保护当电网每相对地电容不大于1UF，能可靠地实现漏电保护与漏电闭锁保护，当电网每相对地电容为1UF（且无补偿）时其动作值符合下表二：表二漏电电阻动作值4.4选择性漏电保护功能:保护器设置在分开关的位置时,如果本支路发生漏电现象,则本支路开关会跳闸,而其他支路开关和总开关均不会跳闸。

漏电保护：当被保护线路的相线直接或通过非预期负载对大地接通，而产生近似正弦波形并且其有效值是缓慢变化的剩余电流，当该电流大于一定数值时，保护器切断该线路。

漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。

其适用范围是交流50HZ额定电压380伏，额定电流至250安。

低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。

但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施。

过流保护很多电子设备都有个额定电流，不允许超过额定电流，不然会烧坏设备。

所以有些设备就做了电流保护模块。

当电流超过设定电流时候，设备自动断电，以保护设备。

如主板usb一般有usb过流保护，保护主板不被烧坏。

PTC效应说一种材料具有PTC (Positive Temperature Coefficient) 效应, 即正温度系数效应，仅指此材料的电阻会随温度的升高而增加。

如大多数金属材料都具有PTC效应。

在这些材料中，PTC效应表现为电阻随温度增加而线性增加，这就是通常所说的线性PTC效应。

非线性PTC效应经过相变的材料会呈现出电阻沿狭窄温度范围内急剧增加几个至十几个数量级的现象，即非线性PTC效应。

相当多种类型的导电聚合体会呈现出这种效应，如高分子PTC热敏电阻。

这些导电聚合体对于制造过电流保护装置来说非常有用。

初始电阻Rini在被安装到电路中之前，环境温度为25℃的条件下测试，KT系列的高分子PTC热敏电阻的阻值。

R1max在室温条件下，KT系列高分子PTC热敏电阻动作或回流焊接安装到电路板中一小时后测得的最大电阻值。

最小电阻（Rmin）/最大电阻（Rmax）在指定环境温度下，例如：25℃，安装到电路之前特定型号的KT系列高分子热敏电阻的阻值会在规定的一个范围内，即在最小值（Rmin）和最大值（Rmax）之间。

漏电保护的分类(一)按漏电保护装置中间环节的结构特点分类1.电磁式漏电保护装置。

其中间环节为电磁元件,有电磁脱扣器和灵敏继电器两种型式。

电磁式漏电保护装置因全部采用电磁元件，使得其耐过电流和过电压冲击的能力较强，因而无需辅助电源,当主电路缺相时仍能起漏电保护作用。

但其灵敏度不易提高，且制造工艺复杂，价格较高。

2.电子式漏电保护装置。

其中间环节使用了由电子元件构成的电子电路,有的是分立元件电路，也有的是集成电路。

中间环节的电子电路用来对强电信号进行放大、处理和比较。

其特点是火敏度高、动作电流利动作时间调整方便、使用耐久。

但电子式漏电保护装置对使用条件要求严格，抗电磁干扰性能较差，当主电路缺相时，可能会因失去辅助电源而丧失保护功能。

(二)按结构特征分类1.开关型漏电保护装置。

它是一种将零序电流互感器、中间环节和主开关组合安装在同一机壳内的开关电器,通常称为漏电开关或漏电断路器。

其特点是:当检测到触电、漏电后，保护器本身即可直接切断被保护主电路的供电电源。

这种保护器有的还兼有短路保护及过载保护功能。

2.组合型漏电保护装置。

它是一种由漏电维电器和主开关通过电气连接组合而成的漏电保护装置。

当发生触电、漏电故障时，由漏电继电器进行信号检测、处理和比较，通过其脱扣器或继电器动作，发出报警信号:也可通过控制触点去操作主开关切断供电电源。

漏电继电器本身不具备直接断开主电路的功能。

(三)按安装方式分类1.固定位置安装、固定接线方式的漏电保护装置:2.带有电缆的可移动使用的漏电保护装置。

(四)按极数和线数分类按照主开关的极数和穿过零序电流互感器的线数可将漏电保护装置分为:单极二线漏电保护装置、二机漏电保护装置、二极三线漏电保护装置、三极漏电保护装置、三极四线漏电保护装置和四极漏电保护装置。

其中,单极二线漏电保护装置、二极三线漏电保护装置、三极四线漏电保护装置均有一根直接穿过零序电流互感器而不能被主开关断开的中性线。

(五)按运行方式分类1.不需要辅助电源的漏电保护装置:2.需要辅助电源的漏电保护装置。

中华人民共和国国家标准漏电电流动作保护器UDC621.316.91(剩余电流动作保护器).014.6GB6829—86 Residualcurrentoperatedprotectivedevices国家标准局1986-09-03发布1987-07-01实施1引言本标准规定的漏电电流动作保护器(以下简称漏电保护器)主要是用来对有致命危险的人身触电进行保护。

漏电保护器的功能是提供间接接触保护。

额定漏电动作电流不超过30mA的漏电保护器，在其他保护措施失效时，可作为直接接触的补充保护，但不能作为唯一的直接接触保护。

1.1适用范围本标准适用于交流50Hz、额定电压至380V、额定电流至250A的漏电保护器。

1.2主要目的制定本标准的主要目的在于规定：a.漏电保护器的特性；b.正常工作条件；c.漏电保护器的结构和性能要求；d.验证特性和性能要求的试验与规则；e.漏电保护器的标志、包装、运输、贮存的要求。

1.3本标准与其他标准的关系1.3.1本标准和国内标准的关系本标准符合GB1497—85《低压电器基本标准》。

1.3.2本标准和国际标准的关系本标准参照采用IEC755(1983)《剩余电流动作保护装置的一般要求》(指导性文件)。

2名词术语除本标准补充规定的名词术语外，其余应符合有关国家标准规定。

本标准用的“电流”和“电压”，除另有规定外，均为有效值。

2.1间接接触(indirectcontact)人或家畜与故障情况下变为带电的外露导电部分的接触。

2.2直接接触(directcontact)人或家畜与带电部分的接触。

2.3漏电电流(residualcurrent)通过漏电保护器主回路电流的矢量和。

2.4漏电电流动作保护器(剩余电流动作保护器)(residualcurrentoperatedprotectivedevice)在规定条件下，当漏电电流达到或超过给定值时能自动断开电路的机械开电器或组合电器。

注：漏电保护器也可以由用来检测和判别漏电电流以及接通和分断电流的各种独立元件组成。
