家用漏电保护器原理图及维修

漏电保护器⼯作原理图解图中L为电磁铁线圈，漏电时可驱动闸⼑开关K1断开，每个桥臂⽤两只1N4007串联可提⾼耐压。

R3、R4阻值很⼤，所以K1合上时，流经L的电流很⼩，不⾜以造成K1断开。

R3、R4为可控硅T1、T2的均压电阻，可以降低对可控硅的耐压要求。

K2为试验按钮，起模拟漏电的作⽤。

按压试验按钮K2，K2接通，相当于外线⽕线对地有漏电，这样，穿过磁环的三相电源线和零线的电流的⽮量和不为零，磁环上的检测线圈的a、b两端就有感应电压输出，此电压⽴即触发T2导通。

由于C2预先有⼀定电压，T2导通后，C2便经R6、R5、T2放电，使R5上产⽣电压触发T1导通。

T1、T2导通后，流经L的电流增⼤，使电磁铁动作，驱动开关K1断开，试验按钮的作⽤是随时可检查本装置功能是否完好。

⽤电设备漏电引起电磁铁动作的原理与此相同。

R1为压敏电阻，起过压保护作⽤。

该断路器原理简单，零件少，维修⽅便，在更换零件时要注意零件的可靠性和参数应符合要求1.什么是漏电保护器?答：漏电保护器（漏电保护开关）是⼀种电⽓安全装置。

将漏电保护器安装在低压电路中，当发⽣漏电和触电时，且达到保护器所限定的动作电流值时，就⽴即在限定的时间内动作⾃动断开电源进⾏保护。

2.漏电保护器的结构组成是什么?答：漏电保护器主要由三部分组成：检测元件、中间放⼤环节、操作执⾏机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放⼤环节。

将微弱的漏电信号放⼤，按装置不同（放⼤部件可采⽤机械装置或电⼦装置），构成电磁式保护器相电⼦式保护器。

③执⾏机构。

收到信号后，主开关由闭合位置转换到断开位置，从⽽切断电源，是被保护电路脱离电⽹的跳闸部件。

3.漏电保护器的⼯作原理是什么?答：①当电⽓设备发⽣漏电时，出现两种异常现象： ⼀是，三相电流的平衡遭到破坏，出现零序电流； ⼆是，正常时不带电的⾦属外壳出现对地电压（正常时，⾦属外壳与⼤地均为零电位）。

②零序电流互感器的作⽤漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执⾏机构动作，通过开关装置断开电源。

漏电断路器的工作原理漏电保护器的主要部件是个磁环感应器，火线和零线采用并列绕法在磁环上缠绕几圈，在磁环上还有个次级线圈。

当同一相的火线和零线在正常工作时，电流产生的磁通正好抵销，在次级线圈不会感应出电压。

如果某一线有漏电，或未接零线，在磁环中通过的火线和零线的电流就会不平衡，而产生穿过磁环的磁通，在次级线圈中感应出电压，通过电磁铁使脱扣器动作跳闸。

下面是单相线路的示意图，三相或三相四线线路的原理相同。

1、安装不良如果漏电保护器在安装时各接线柱未接牢固，时间一长，往往会导致接线柱发热、氧化，使电线绝缘层被烧焦，并伴有打火和橡胶、塑料燃烧的气味，造成线路欠压使漏电保护器跳闸。

2、漏电保护器本身有问题用户在购买漏电保护器时，应尽量到信誉好的定点厂家或商店购买，千万不要图一时便宜向一些个体户购买“三无”漏电保护器，这样往往得不偿失。

3、漏电保护器与负载不匹配随着家用电器得不断普及，许多家庭的负载电流已远远超过线路上漏电保护器的额定电流，造成漏电保护器跳闸。

这种情况一般多发生在空调、电水壶等大功率家电的使用，一般只要重新换一只匹配的漏电保护器，问题便可迎刃而解了。

4、负载或线路漏电、短路如果是家电等负载漏电或短路而使漏电保护器跳闸，只要拔掉有故障的家电插头，便可以重新送电；如果是线路漏电或短路，相对来说比较棘手，可先解决一些简单故障，让部分线路暂时恢复送电。

具体做法为：当漏电保护器跳闸后，首先把各分路断开，再把漏电保护器送上，当送上某分路时漏电保护器即跳闸，则可以断定此分路有故障。

只要断开此分路，其他各分路就可以恢复用电。

此时，如果发现某房间的插座或灯具没电，故障往往就在这一带。

5、电源进线电压过高这种情况虽不多见，但十分危险，一般发生在三相四线制供电的住宅楼（现在的住宅楼普遍这样供电）。

由于三相不平衡或老鼠等小动物的捣乱，使电源总零线断路发生电压漂移，相电压可由220V变成380V，会使漏电保护器跳闸。

漏电保护器漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。

它有单相的，也有三相的。

由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。

根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。

电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。

脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。

目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。

一、电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。

直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。

间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。

一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。

在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。

只具备检测、判断功能，不具备开闭主电路功能。

图1为漏电缆电器的结构示意图。

它分组装式和分装两种。

图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。

触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。

试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。

分装式是将漏电脱扣器分离出来，再由外部接线连接。

（2）漏电开关。

同时具备检测、判断、执行功能。

它是漏电继电器和开关的结合体。

（3）漏电保护插座。

将漏电开关和插座组合在一起，使插座具备触电保护功能。

适用于移动电器和家用电器。

二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。

漏电保护器原理及接线图————————————————————————————————作者：————————————————————————————————日期：漏电保护器原理及接线图家装电路虽然有专业的电工师傅安装，不用我们操心，但是稍作了解家庭电路也是有必要的。

就拿漏电保护器的接线图来说，人家拿张电路图给你看，也要大概看得懂些。

对于没有太多专业电路知识的我们来说，确实有点难度，下面就随一起来学习下漏电保护器原理及接线图。

漏电保护器原理漏电保护器由脱扣电路、过载保护器装置和漏电触发电路三部分组成。

过载保护装置由双金属片构成的热元件EHl、EH2组成。

将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。

当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。

由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。

当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。

因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

漏电保护器接线图漏电保护器的正确接线方式有一个系统叫TN，指的是配电网的低压中性点直接接地，电气设备外露可到店的部分通过保护线与该接地点连接。

TN系统可以划分成三种接线方式即：TN25系统：整个系统的中性线与保护线分开连接。

TN 2C系统：整个系统的中性线与保护线是合一的。

TN 2C2S系统：整个系统干线部分的前一部分保护线与中性线是共用的, 后一部分是分开的。

另外一种正确的漏电保护器接线方式叫TT 系统，指的就是配电网低压侧的中性点直接接地, 电气设备的外露可导电部分通过保护线直接接地。

漏电保护器的工作原理图解————————————————————————————————作者：————————————————————————————————日期：漏电保护器的工作原理图解目前的单相漏电保护器有许多种型号，各不相同。

比如，常用的DZ第列的漏电保护器，开关断开时只断开相线，零线仍然通的。

用万用表量一下就能知道。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

漏电保护器的工作原理是：将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接.当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零（电流是有方向的矢量,如按流出的方向为“＋”,返回方向为“－”,在互感器中往返的电流大小相等,方向相反,正负相互抵销）.由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行.当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点（并未经电流互感器）,致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零）,一次线圈申产生剩余电流.因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。

（下附原理图）漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。

它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。

当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路，因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。

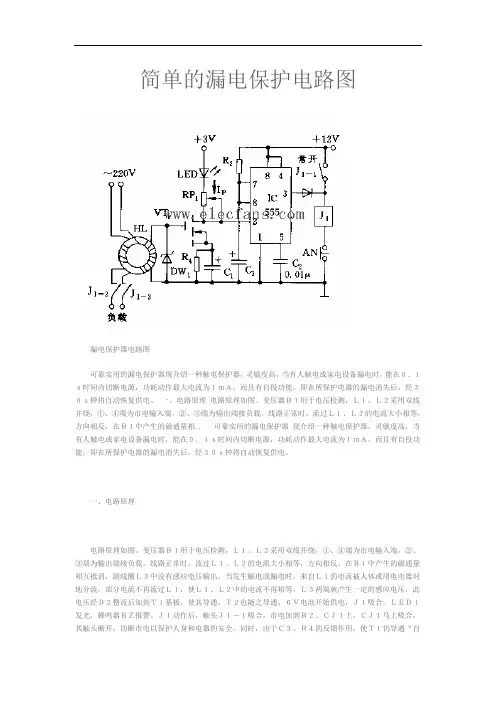

简单的漏电保护电路图漏电保护器电路图可靠实用的漏电保护器现介绍一种触电保护器，灵敏度高，当有人触电或家电设备漏电时，能在０．１ｓ时间内切断电源，功耗动作最大电流为１ｍＡ，而且有自投功能，即在所保护电器的漏电消失后，经３０ｓ钟将自动恢复供电。

一、电路原理电路原理如图。

变压器Ｂ１用于电压检测，Ｌ１、Ｌ２采用双线并绕，①、④端为市电输入端，②、③端为输出端接负载。

线路正常时，流过Ｌ１、Ｌ２的电流大小相等，方向相反，在Ｂ１中产生的磁通量相.. 可靠实用的漏电保护器现介绍一种触电保护器，灵敏度高，当有人触电或家电设备漏电时，能在０．１ｓ时间内切断电源，功耗动作最大电流为１ｍＡ，而且有自投功能，即在所保护电器的漏电消失后，经３０ｓ钟将自动恢复供电。

一、电路原理电路原理如图。

变压器Ｂ１用于电压检测，Ｌ１、Ｌ２采用双线并绕，①、④端为市电输入端，②、③端为输出端接负载。

线路正常时，流过Ｌ１、Ｌ２的电流大小相等，方向相反，在Ｂ１中产生的磁通量相互抵消，副线圈Ｌ３中没有感应电压输出。

当发生触电或漏电时，来自Ｌ１的电流被人体或用电电器对地分流，部分电流不再流过Ｌ１，使Ｌ１、Ｌ２中的电流不再相等，Ｌ３两端就产生一定的感应电压，此电压经Ｄ２整流后加到Ｔ１基极，使其导通，Ｔ２也随之导通，６Ｖ电池开始供电，Ｊ１吸合，ＬＥＤ１发光，蜂鸣器ＢＺ报警。

Ｊ１动作后，触头Ｊ１－１吸合，市电加到Ｂ２、ＣＪ１上，ＣＪ１马上吸合，其触头断开，切断市电以保护人身和电器的安全。

同时，由于Ｃ３、Ｒ４的反馈作用，使Ｔ１仍导通“自锁”，这时即使Ｌ３电压消失，Ｊ１仍保持吸合状态。

Ｃ３、Ｒ４的充电时间约３０ｓ，经３０ｓ后，Ｃ３上电压上升到接近６Ｖ电源电压，Ｔ１、Ｔ２截止，Ｊ１、ＣＪ１释放，恢复供电。

如果此时仍有触电或漏电，经火线１→Ｌ４→Ｒ２→Ｌ１→人体→地流动，在Ｌ４次级感生的电压经Ｄ１整流后维持Ｔ１、Ｔ２导通，直到人体脱离危险，触电和漏电彻底消除，Ｔ１、Ｔ２才能截止。

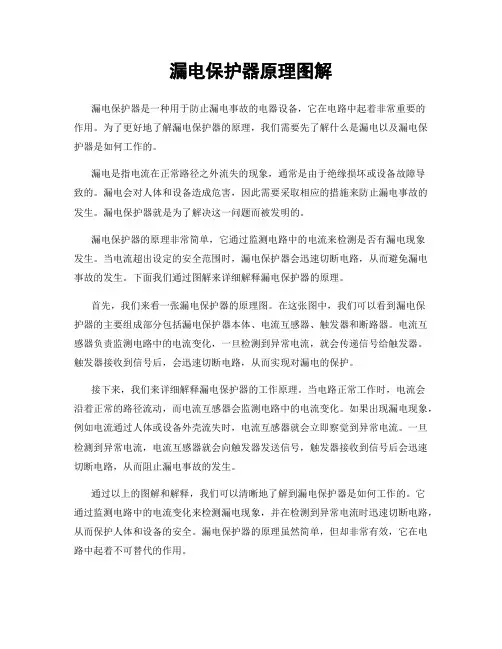

漏电保护器原理图解漏电保护器是一种用于防止漏电事故的电器设备，它在电路中起着非常重要的作用。

为了更好地了解漏电保护器的原理，我们需要先了解什么是漏电以及漏电保护器是如何工作的。

漏电是指电流在正常路径之外流失的现象，通常是由于绝缘损坏或设备故障导致的。

漏电会对人体和设备造成危害，因此需要采取相应的措施来防止漏电事故的发生。

漏电保护器就是为了解决这一问题而被发明的。

漏电保护器的原理非常简单，它通过监测电路中的电流来检测是否有漏电现象发生。

当电流超出设定的安全范围时，漏电保护器会迅速切断电路，从而避免漏电事故的发生。

下面我们通过图解来详细解释漏电保护器的原理。

首先，我们来看一张漏电保护器的原理图。

在这张图中，我们可以看到漏电保护器的主要组成部分包括漏电保护器本体、电流互感器、触发器和断路器。

电流互感器负责监测电路中的电流变化，一旦检测到异常电流，就会传递信号给触发器。

触发器接收到信号后，会迅速切断电路，从而实现对漏电的保护。

接下来，我们来详细解释漏电保护器的工作原理。

当电路正常工作时，电流会沿着正常的路径流动，而电流互感器会监测电路中的电流变化。

如果出现漏电现象，例如电流通过人体或设备外壳流失时，电流互感器就会立即察觉到异常电流。

一旦检测到异常电流，电流互感器就会向触发器发送信号，触发器接收到信号后会迅速切断电路，从而阻止漏电事故的发生。

通过以上的图解和解释，我们可以清晰地了解到漏电保护器是如何工作的。

它通过监测电路中的电流变化来检测漏电现象，并在检测到异常电流时迅速切断电路，从而保护人体和设备的安全。

漏电保护器的原理虽然简单，但却非常有效，它在电路中起着不可替代的作用。

总结一下，漏电保护器是一种非常重要的电器设备，它能够有效地防止漏电事故的发生。

通过监测电路中的电流变化，漏电保护器可以及时发现漏电现象，并迅速切断电路，从而保护人体和设备的安全。

希望通过本文的介绍，您对漏电保护器的原理有了更深入的了解。

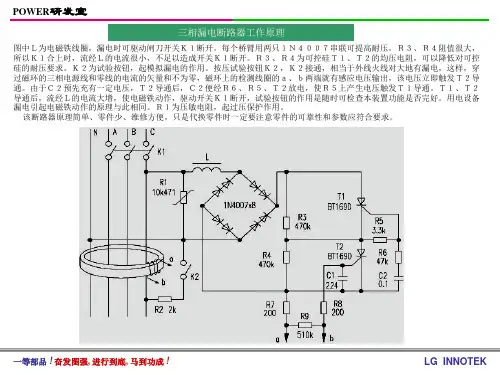

三相漏电断路器工作原理图中Ｌ为电磁铁线圈，漏电时可驱动闸刀开关Ｋ１断开。

每个桥臂用两只１Ｎ４００７串联可提高耐压。

Ｒ３、Ｒ４阻值很大，所以Ｋ１合上时，流经Ｌ的电流很小，不足以造成开关Ｋ１断开。

Ｒ３、Ｒ４为可控硅Ｔ１、Ｔ２的均压电阻，可以降低对可控硅的耐压要求。

Ｋ２为试验按钮，起模拟漏电的作用。

按压试验按钮Ｋ２，Ｋ２接通，相当于外线火线对大地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的ａ、ｂ两端就有感应电压输出，该电压立即触发Ｔ２导通。

由于Ｃ２预先充有一定电压，Ｔ２导通后，Ｃ２便经Ｒ６、Ｒ５、Ｔ２放电，使Ｒ５上产生电压触发Ｔ１导通。

Ｔ１、Ｔ２导通后，流经Ｌ的电流大增，使电磁铁动作，驱动开关Ｋ１断开，试验按钮的作用是随时可检查本装置功能是否完好。

用电设备漏电引起电磁铁动作的原理与此相同。

Ｒ１为压敏电阻，起过压保护作用。

该断路器原理简单、零件少、维修方便，只是代换零件时一定要注意零件的可靠性和参数应符合要求。

零序电流保护与剩余电流保护的异同为了防止人身间接触电以及配电线路由于各种原因而遭损坏，引起火灾等事故，保证设备和线路的热稳定性，我国现行的电气设计、施工等有关规范都提出了在低压配电线路中需设置接地故障保护。

在国家标准GB50054－95《低压配电设计规范》第4.4.10条明确指出了采用接地故障保护的两种方法，零序电流保护与剩余电流保护（亦称漏电电流保护）。

这两种电流保护的基本工作原理相同，但使用范围、安装等要求却有所不同）。

零序电流保护具体应用可在三相线路上各装一个电流互感器（C.T），或让三相导线一起穿过一零序C.T，也可在中性线N上安装一个零序C.T，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB＋IC=IO，当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），IO=0；当线路上所接的三相负荷不平衡，则IO=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。

家用漏电开关跳闸怎么办最简单的检修方法来了确实搞不好还的请专业电工来处理，实在是非常麻烦的了。

首先要晓得漏电开关开关的组成，一般我们风扇说的漏电开关分两部分，一部分是废气过流开关，一部分是漏电检测检测保障开关。

两部分合控管起来称之为过流漏电保护开关，如下图所示：极(单相)漏电开关两极(两相)漏电开关所以它的积极作用有两个，一个是负载肝腹水跳闸，一个是负载漏电跳闸，这个在检修时必须分清楚。

一、安装方法1、安装原则：漏电开关必须安装到过流开关后面的分回路上，不能加装在总回路上，要不使用及检修起来会非常不便的。

2、安装时鼓包适当是一个负载一个漏电开关，实在做不到，也要做到负载回路尽可能的少。

3、照明灯一般尽量不要安装漏电开关，但过流开关可能需要尽量的小，也就是够用就行了，以免出现烧线的结构性问题。

原因是我们的导线及用电器的规格不一定完全标准，所以在空气水分比较大时(或楼顶人家有少许漏水渗漏情况)，导线就会出现少许的漏电情形，但不会影响正常使用，主要诱因是一般照明人不直接导火索接触;(如果实在有心安装的话，那么电极及一切照明灯具，就全部必须是部标产品，在实际情况下，这点是非常难做到的，大家心里明白我国的情况的)。

4、插座是必须安装漏电开关的，我的经验一个房间一个或一类插座一个没关系，没必要一个插座一个开关刮伤开关，因为一般旧堡家庭配电箱没有那么大;在这里我到是想尽办法给插座生产厂家一个建议，能否生产一种带著漏电的一种插座出来?二、检修方法言归正传，家用漏电开关经常无缘无故的跳闸，首先必须分清楚是过流跳闸还是鼓包跳闸，确定是过流跳闸与漏电跳闸的方法很简单。

在排除了过流跳闸的问题后，就按以下分析方法进行检修：首先把分将漏电开关前面的分开关全部关闭，看看是否跳闸，如跳闸，就是漏电开关损坏。

然后在或进行下面的检修。

如果一合闸，漏电开关就跳闸，这类属火线漏电，检查方法如下：1.把漏电开关后面的各分开关全断开，合上漏电开关，在逐一合上分开关，合到哪个，漏电开关就跳，就是那路有问题。

漏电保护开关的工作原理漏电保护开关的动作原理是：在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。

在上述UPS前面加漏电保护开关，尽管UPS无漏电现象，但由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零，于是就出现了类似漏电的假象，使漏电保护器频繁跳闸。

漏电将火线零线同时穿过一个O型磁环作为初级,次级用N匝输出去推动一个电磁机构,电磁机构动作则脱扣.原理是正常情况下火线和零线上的电流流进等于流出,所以感应出来的次级电压也为零,当火线或零线有一根线对地有接地电阻或短路,则火线和零线上的电流出现电压差,通过次级感应出来,当到一定的差值就推动电磁机构脱开主回路.图1是漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。

当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。

漏电保护器按脱扣方式不同分为电子式与电磁式两类：①电磁脱扣型漏电保护器，以电磁脱扣器作为中间机构，当发生漏电电流时使机构脱扣断开电源。

这种保护器缺点是：成本高、制作工艺要求复杂。

优点是：电磁元件抗干扰性强和抗冲击（过电流和过电压的冲击）能力强；不需要辅助电源；零电压和断相后的漏电特性不变。

②电子式漏电保护器，以晶体管放大器作为中间机构，当发生漏电时由放大器放大后传给继电器，由继电器控制开关使其断开电源。

这种保护器优点是：灵敏度高（可到5mA）；整定误差小，制作工艺简单、成本低。

漏电保护器跳闸是生活中比较常见的一件事，专业人士在进行维修时，应知道其工作原理和常见的问题及处理方法。

接下来，本文将做专业的介绍。

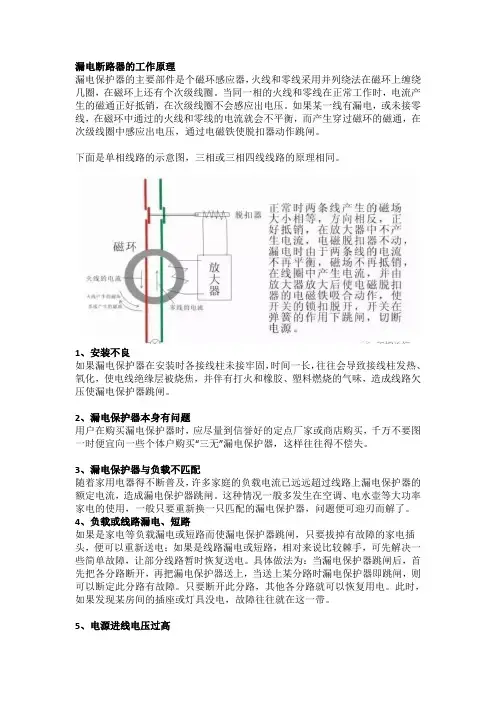

漏电断路器的工作原理漏电保护器的主要部件是个磁环感应器，火线和零线采用并列绕法在磁环上缠绕几圈，在磁环上还有个次级线圈。

当同一相的火线和零线在正常工作时，电流产生的磁通正好抵销，在次级线圈不会感应出电压。

如果某一线有漏电，或未接零线，在磁环中通过的火线和零线的电流就会不平衡，而产生穿过磁环的磁通，在次级线圈中感应出电压，通过电磁铁使脱扣器动作跳闸。

下面是单相线路的示意图，三相或三相四线线路的原理相同。

1、安装不良如果漏电保护器在安装时各接线柱未接牢固，时间一长，往往会导致接线柱发热、氧化，使电线绝缘层被烧焦，并伴有打火和橡胶、塑料燃烧的气味，造成线路欠压使漏电保护器跳闸。

2、漏电保护器本身有问题用户在购买漏电保护器时，应尽量到信誉好的定点厂家或商店购买，千万不要图一时便宜向一些个体户购买“三无”漏电保护器，这样往往得不偿失。

3、漏电保护器与负载不匹配随着家用电器得不断普及，许多家庭的负载电流已远远超过线路上漏电保护器的额定电流，造成漏电保护器跳闸。

这种情况一般多发生在空调、电水壶等大功率家电的使用，一般只要重新换一只匹配的漏电保护器，问题便可迎刃而解了。

4、负载或线路漏电、短路如果是家电等负载漏电或短路而使漏电保护器跳闸，只要拔掉有故障的家电插头，便可以重新送电；如果是线路漏电或短路，相对来说比较棘手，可先解决一些简单故障，让部分线路暂时恢复送电。

具体做法为：当漏电保护器跳闸后，首先把各分路断开，再把漏电保护器送上，当送上某分路时漏电保护器即跳闸，则可以断定此分路有故障。

只要断开此分路，其他各分路就可以恢复用电。

此时，如果发现某房间的插座或灯具没电，故障往往就在这一带。

5、电源进线电压过高这种情况虽不多见，但十分危险，一般发生在三相四线制供电的住宅楼（现在的住宅楼普遍这样供电）。

漏电保护器的原理和维修漏电保护器是一种用于保护人身安全的电气装置，其原理是通过检测电气回路中是否存在漏电，并在检测到漏电时迅速切断电源，避免电流通过人体导致触电事故的发生。

以下将详细介绍漏电保护器的原理和维修。

一、漏电保护器的原理：漏电保护器的工作原理是依靠电流互感器和触发保护装置相结合来完成的。

通常，漏电保护器主要由电流互感器、触发保护装置和控制电路等组成。

1. 电流互感器：漏电保护器的电流互感器将电气设备的线路电流与保护器的控制电路隔离，一般采用电感线圈或互感线圈结构。

电流互感器通过电磁感应原理，感应出线路中的漏电电流，将检测到的漏电信号传递给触发保护装置。

2. 触发保护装置：触发保护装置根据电流互感器传递的信号，判断是否有漏电发生。

它一般由比较器、触发电路和继电器等组成。

当触发保护装置检测到漏电电流超出设定的安全范围时，会迅速切断电源并触发保护装置操作。

3. 控制电路：控制电路负责对漏电保护器进行电源控制，检测电流互感器和触发保护装置的工作状态，同时可以连接灯光或报警装置等用于提醒用户漏电保护器的状态。

总的来说，漏电保护器的原理是通过电流互感器检测电路中的漏电电流，触发保护装置在检测到漏电时切断电源，保护人身安全。

二、漏电保护器的维修：漏电保护器的维修需要具备一定的专业知识和经验。

在进行维修之前，首先需要确认漏电保护器的故障类型，可能的故障原因如下：1. 电源线和插座接触不良：检查保护器的电源线和插座是否接触良好，如有松动或接触不良的情况，应重新调整或更换插座。

2. 漏电保护器过载：在使用大功率电器时，如果漏电保护器被过载，可能会导致保护器无法正常工作。

此时可以检查保护器的额定电流是否符合使用要求，如需求超过额定电流，应更换合适的保护器。

3. 漏电保护器老化：长时间使用后，漏电保护器的内部元件可能会老化或磨损，导致故障发生。

此时需要专业人员对保护器进行检查和维修，如更换老化的元件。

4. 线路故障：线路中断或接触不良可能导致漏电保护器无法正常工作。

漏电保护器的工作原理图解目前的单相漏电保护器有许多种型号，各不相同。

比如，常用的DZ第列的漏电保护器，开关断开时只断开相线，零线仍然通的。

用万用表量一下就能知道。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

漏电保护器的工作原理是：将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接.当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零（电流是有方向的矢量,如按流出的方向为“＋”,返回方向为“－”,在互感器中往返的电流大小相等,方向相反,正负相互抵销）.由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行.当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点（并未经电流互感器）,致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零）,一次线圈申产生剩余电流.因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。

（下附原理图）漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。

它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。

当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路，因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。

辅助接点也可以接通声、光信号装置，发出漏电报警信号，反映线路的绝缘状况。

详解漏电保护器的工作原理图中L为电磁铁线圈，漏电时可驱动闸刀开关K1断开，每个桥臂用两只1N4007串联可提高耐压。

R3、R4阻值很大，所以K1合上时，流经L的电流很小，不足以造成K1断开。

R3、R4为可控硅T1、T2的均压电阻，可以降低对可控硅的耐压要求。

K2为试验按钮，起模拟漏电的作用。

按压试验按钮K2，K2接通，相当于外线火线对地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的a、b两端就有感应电压输出，此电压立即触发T2导通。

由于C2预先有一定电压，T2导通后，C2便经R6、R5、T2放电，使R5上产生电压触发T1导通。

T1、T2导通后，流经L的电流增大，使电磁铁动作，驱动开关K1断开，试验按钮的作用是随时可检查本装置功能是否完好。

用电设备漏电引起电磁铁动作的原理与此相同。

R1为压敏电阻，起过压保护作用。

该断路器原理简单，零件少，维修方便，在更换零件时要注意零件的可靠性和参数应符合要求1.什么是漏电保护器?答：漏电保护器（漏电保护开关）是一种电气安全装置。

将漏电保护器安装在低压电路中，当发生漏电和触电时，且达到保护器所限定的动作电流值时，就立即在限定的时间内动作自动断开电源进行保护。

2.漏电保护器的结构组成是什么?答：漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。

①检测元件。

由零序互感器组成，检测漏电电流，并发出信号。

②放大环节。

将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。

③执行机构。

收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。

3.漏电保护器的工作原理是什么?答：①当电气设备发生漏电时，出现两种异常现象：一是，三相电流的平衡遭到破坏，出现零序电流；二是，正常时不带电的金属外壳出现对地电压（正常时，金属外壳与大地均为零电位）。

②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号，经过中间机构转换传递，使执行机构动作，通过开关装置断开电源。
