漏电保护器⼯作原理图解图中L为电磁铁线圈,漏电时可驱动闸⼑开关K1断开,每个桥臂⽤两只1N4007串联可提⾼耐压。
R3、R4阻值很⼤,所以K1合上时,流经L的电流很⼩,不⾜以造成K1断开。
R3、R4为可控硅T1、T2的均压电阻,可以降低对可控硅的耐压要求。
K2为试验按钮,起模拟漏电的作⽤。
按压试验按钮K2,K2接通,相当于外线⽕线对地有漏电,这样,穿过磁环的三相电源线和零线的电流的⽮量和不为零,磁环上的检测线圈的a、b两端就有感应电压输出,此电压⽴即触发T2导通。
由于C2预先有⼀定电压,T2导通后,C2便经R6、R5、T2放电,使R5上产⽣电压触发T1导通。
T1、T2导通后,流经L的电流增⼤,使电磁铁动作,驱动开关K1断开,试验按钮的作⽤是随时可检查本装置功能是否完好。
⽤电设备漏电引起电磁铁动作的原理与此相同。
R1为压敏电阻,起过压保护作⽤。
该断路器原理简单,零件少,维修⽅便,在更换零件时要注意零件的可靠性和参数应符合要求1.什么是漏电保护器?答:漏电保护器(漏电保护开关)是⼀种电⽓安全装置。
将漏电保护器安装在低压电路中,当发⽣漏电和触电时,且达到保护器所限定的动作电流值时,就⽴即在限定的时间内动作⾃动断开电源进⾏保护。
2.漏电保护器的结构组成是什么?答:漏电保护器主要由三部分组成:检测元件、中间放⼤环节、操作执⾏机构。
①检测元件。
由零序互感器组成,检测漏电电流,并发出信号。
②放⼤环节。
将微弱的漏电信号放⼤,按装置不同(放⼤部件可采⽤机械装置或电⼦装置),构成电磁式保护器相电⼦式保护器。
③执⾏机构。
收到信号后,主开关由闭合位置转换到断开位置,从⽽切断电源,是被保护电路脱离电⽹的跳闸部件。
3.漏电保护器的⼯作原理是什么?答:①当电⽓设备发⽣漏电时,出现两种异常现象: ⼀是,三相电流的平衡遭到破坏,出现零序电流; ⼆是,正常时不带电的⾦属外壳出现对地电压(正常时,⾦属外壳与⼤地均为零电位)。
②零序电流互感器的作⽤漏电保护器通过电流互感器检测取得异常讯号,经过中间机构转换传递,使执⾏机构动作,通过开关装置断开电源。
漏电保护器的工作原理图解————————————————————————————————作者:————————————————————————————————日期:漏电保护器的工作原理图解目前的单相漏电保护器有许多种型号,各不相同。
比如,常用的DZ第列的漏电保护器,开关断开时只断开相线,零线仍然通的。
用万用表量一下就能知道。
漏电保护器,简称漏电开关,又叫漏电断路器,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护,具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护器的工作原理是:将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接.当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零(电流是有方向的矢量,如按流出的方向为“+”,返回方向为“-”,在互感器中往返的电流大小相等,方向相反,正负相互抵销).由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行.当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点(并未经电流互感器),致使互感器申流入、流出的电流出现了不平衡(电流矢量之和不为零),一次线圈申产生剩余电流.因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。
(下附原理图)漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。
它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。
当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路,因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路。
漏电保护器的工作原理1.检测:漏电保护器通过感应装置来不断检测电路中的电流。
在正常情况下,电流从电源经过漏电保护器进入负载,然后返回电源,形成一个闭合的回路。
漏电保护器内部装有互感器或霍尔元件等感应装置,用于感应电流的大小和方向。
2.比较:漏电保护器将电流的大小和方向与设定的漏电电流进行比较。
漏电电流指的是从回路中“漏”到地下的电流,通常由人体触电或设备漏电导致。
当检测到电流超过设定的漏电电流时,漏电保护器将判断为漏电情况。
3.切断:一旦漏电保护器检测到漏电情况,它会立即采取切断电源的措施,以避免危险的发生。
漏电保护器内部装有一个电气触发开关,它会在检测到漏电时迅速动作,切断电源。
这样一来,电路中的漏电电流就会被迅速切断,确保人身安全和设备的正常运行。
1.电磁原理:漏电保护器内部的感应装置(如互感器)通过感应电路中电流的大小和方向,来判断是否发生了漏电。
当电流泄漏到地下时,它会破坏电路的平衡。
互感器会感应到泄漏电流的变化,并传递给比较装置。
2.差动电流原理:漏电保护器通常采用差动电流保护的原理。
它通过比较回路的电流之间的差异来判断是否发生漏电。
当回路中的电流发生不均衡时,也就是发生了泄漏,漏电保护器会迅速切断电源。
这种原理可以确保在漏电情况下及时切断电源,以最大程度地保护人身安全。
1.灵敏性:漏电保护器的设定漏电电流通常是非常小的,一般在几毫安到几十毫安之间。
这样可以保证在发生电击等危险时能够及时切断电源。
2.切断速度:漏电保护器的切断速度通常非常快,达到几十毫秒的级别。
这是为了尽可能地减少漏电时间,以及避免人体触电导致的伤害。
3.可靠性:漏电保护器是一种高可靠性的安全保护装置。
它采用了可靠的电气触发开关和敏感度高的感应装置,可以及时切断电源,确保人身安全和设备的正常运行。
总结起来,漏电保护器的工作原理是通过感应装置检测电路中的电流大小和方向,与设定的漏电电流进行比较,并在检测到漏电情况时迅速切断电源,确保人身安全和设备的正常运行。
漏电保护器工作原理引言概述:漏电保护器是一种用于保护人身安全的电器设备,它能够及时检测电路中的漏电情况,并在发生漏电时迅速切断电源,以防止电流通过人体造成电击伤害。
本文将详细介绍漏电保护器的工作原理。
一、漏电保护器的基本原理1.1 漏电保护器的结构组成漏电保护器通常由漏电保护装置、电流互感器、电子控制单元和断路器等组成。
漏电保护装置是核心部件,它能够检测电流的不平衡情况,一旦发生漏电,就会触发断路器切断电源。
1.2 漏电保护器的工作原理漏电保护器通过电流互感器实时监测电路中的电流情况。
当电流通过漏电保护器进入电路时,电流互感器会产生相应的电磁感应,将感应信号传递给电子控制单元。
电子控制单元会对感应信号进行处理,一旦检测到电流不平衡,即漏电现象发生,就会发出触发信号,使断路器迅速切断电源,以保护人身安全。
1.3 漏电保护器的灵敏度和动作时间漏电保护器的灵敏度是指它能够检测到的最小漏电电流。
一般来说,漏电保护器的灵敏度在几毫安到几十毫安之间。
而漏电保护器的动作时间是指它从检测到漏电到切断电源的时间,一般在几十毫秒到几百毫秒之间。
二、漏电保护器的工作过程2.1 漏电保护器的检测原理漏电保护器通过检测电路中的电流是否平衡来判断是否发生漏电。
当电路中的电流通过人体或其他漏电路径流失时,电路中的总电流会发生不平衡,漏电保护器能够通过电流互感器感应到这种不平衡,并触发断路器切断电源。
2.2 漏电保护器的动作方式漏电保护器有两种动作方式,一种是电磁式漏电保护器,另一种是电子式漏电保护器。
电磁式漏电保护器通过电磁铁的吸合来实现切断电源,而电子式漏电保护器则通过电子元件的控制来实现切断电源。
2.3 漏电保护器的重要性漏电保护器在电路中起到了至关重要的作用,它能够及时切断电源,避免漏电造成的人身伤害。
特别是在潮湿环境或使用电器设备较多的场所,漏电保护器更是必不可少的安全设备。
三、漏电保护器的分类3.1 按动作方式分类漏电保护器可以根据动作方式分为两种类型,一种是瞬时动作型漏电保护器,另一种是延时动作型漏电保护器。
漏电保护器工作原理在了解漏电保护器的主要原理前,有必要先了解一下什么是触电。
触电指的是电流通过人体而引起的伤害。
当人手触摸电线并形成一个电流回路的时候,人身上就有电流通过;当电流的大小足够大的时候,就能够被人感觉到以至于形成危害。
当触电已经发生的时候,就要求在最短的时间内切除电流,比如说,如果通过人的电流是50毫安的时候,就要求在1秒内切断电流,如果是500毫安的电流通过人体,那么时间限制是0.1 秒。
漏电保护器原理及作用:电气设备漏电时,将呈现异常的电流或电压信号,漏电保护器通过检测、处理此异常电流或电压信号,促使执行机构动作。
我们把根据故障电流动作的漏电保护器叫电流型漏电保护器,根据故障电压动作的漏电保护器叫电压型漏电保护器。
由于电压型漏电保护器结构复杂,受外界干扰动作特性稳定性差,制造成本高,现已基本淘汰。
目前国内外漏电保护器的研究和应用均以电流型漏电保护器为主导地位。
电流动作型漏电保护器的工作原理:漏电保护器原理如图1所示。
相线L1、L2、L3和零线N均通过零序电流互感器TAN,作为TAN的一次线圈。
根据基尔霍夫第一定律: ∑I=O。
正常情况下,如果用电设备是三相平衡负荷,则一次电流的矢量和为零,即Iu十Iv十Iw=O;如果用电设备是单相负荷,则一次电流的矢量和亦为零,即Iu十In =0、Iv十In=O、Iw十In=O,在零序电流互感器流矢量电流TAN的铁芯中的磁通矢量和也为零。
TAN二次线圈无电流输出,脱扣器YA不动作,RCD正常合闸运行。
当设备发生漏电或人身触电时,则故障电流Id经过大地回到电源变压器TM 的中性点构成回路。
由于对地出现漏电电流Id,则流经TAN的矢量和不等于零,即通过TAN的Iw+In≠0,TAN的二次侧有剩余电流流过,电磁脱扣器YA中有电流流过,当电流达到整定值时,脱扣器YA动作,漏电开关RCD掉闸,切断故障电路,从而起到保护作用。

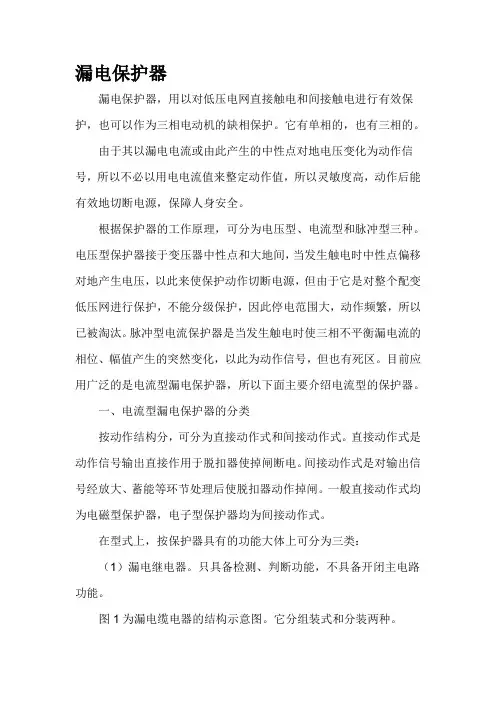

漏电保护器漏电保护器,用以对低压电网直接触电和间接触电进行有效保护,也可以作为三相电动机的缺相保护。
它有单相的,也有三相的。
由于其以漏电电流或由此产生的中性点对地电压变化为动作信号,所以不必以用电电流值来整定动作值,所以灵敏度高,动作后能有效地切断电源,保障人身安全。
根据保护器的工作原理,可分为电压型、电流型和脉冲型三种。
电压型保护器接于变压器中性点和大地间,当发生触电时中性点偏移对地产生电压,以此来使保护动作切断电源,但由于它是对整个配变低压网进行保护,不能分级保护,因此停电范围大,动作频繁,所以已被淘汰。
脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化,以此为动作信号,但也有死区。
目前应用广泛的是电流型漏电保护器,所以下面主要介绍电流型的保护器。
一、电流型漏电保护器的分类按动作结构分,可分为直接动作式和间接动作式。
直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。
间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。
一般直接动作式均为电磁型保护器,电子型保护器均为间接动作式。
在型式上,按保护器具有的功能大体上可分为三类:(1)漏电继电器。
只具备检测、判断功能,不具备开闭主电路功能。
图1为漏电缆电器的结构示意图。
它分组装式和分装两种。
图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。
触头系统有动断触头、动合触头各一,用以将执行信号送向执行机构。
试验回路包括试验按钮和模拟漏电阻抗的电阻,用以在运行中试验漏电继电器动作是否正常和灵敏。
分装式是将漏电脱扣器分离出来,再由外部接线连接。
(2)漏电开关。
同时具备检测、判断、执行功能。
它是漏电继电器和开关的结合体。
(3)漏电保护插座。
将漏电开关和插座组合在一起,使插座具备触电保护功能。
适用于移动电器和家用电器。
二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。
三相漏电断路器工作原理图中L为电磁铁线圈,漏电时可驱动闸刀开关K1断开。
每个桥臂用两只1N4007串联可提高耐压。
R3、R4阻值很大,所以K1合上时,流经L的电流很小,不足以造成开关K1断开。
R3、R4为可控硅T1、T2的均压电阻,可以降低对可控硅的耐压要求。
K2为试验按钮,起模拟漏电的作用。
按压试验按钮K2,K2接通,相当于外线火线对大地有漏电,这样,穿过磁环的三相电源线和零线的电流的矢量和不为零,磁环上的检测线圈的a、b两端就有感应电压输出,该电压立即触发T2导通。
由于C2预先充有一定电压,T2导通后,C2便经R6、R5、T2放电,使R5上产生电压触发T1导通。
T1、T2导通后,流经L的电流大增,使电磁铁动作,驱动开关K1断开,试验按钮的作用是随时可检查本装置功能是否完好。
用电设备漏电引起电磁铁动作的原理与此相同。
R1为压敏电阻,起过压保护作用。
该断路器原理简单、零件少、维修方便,只是代换零件时一定要注意零件的可靠性和参数应符合要求。
零序电流保护与剩余电流保护的异同为了防止人身间接触电以及配电线路由于各种原因而遭损坏,引起火灾等事故,保证设备和线路的热稳定性,我国现行的电气设计、施工等有关规范都提出了在低压配电线路中需设置接地故障保护。
在国家标准GB50054-95《低压配电设计规范》第4.4.10条明确指出了采用接地故障保护的两种方法,零序电流保护与剩余电流保护(亦称漏电电流保护)。
这两种电流保护的基本工作原理相同,但使用范围、安装等要求却有所不同)。
零序电流保护具体应用可在三相线路上各装一个电流互感器(C.T),或让三相导线一起穿过一零序C.T,也可在中性线N上安装一个零序C.T,利用这些C.T来检测三相的电流矢量和,即零序电流Io,IA+IB+IC=IO,当线路上所接的三相负荷完全平衡时(无接地故障,且不考虑线路、电器设备的泄漏电流),IO=0;当线路上所接的三相负荷不平衡,则IO=IN,此时的零序电流为不平衡电流IN;当某一相发生接地故障时,必然产生一个单相接地故障电流Id,此时检测到的零序电流IO=IN+Id,是三相不平衡电流与单相接地电流的矢量和。
漏电保护器的工作原理、使用范围、接线方式国内外多年的运行经验表明,推广使用漏电保护器,对防止触电伤亡事故,避免因漏电而引起的火灾事故,具有明显的效果。
本文就广泛使用的电流型漏电保护器(以下简称漏电保护器)的工作原理及应用作些介绍。
1漏电保护器的工作原理:漏电保护器主要包括检测元件(零序电流互感器)、中间环节(包括放大器、比较器、脱扣器等)、执行元件(主开关)以及试验元件等几个部分。
三相四线制供电系统的漏电保护器工作原理示意图。
TA为零序电流互感器,GF为主开关,TL为主开关的分励脱扣器线圈。
在被保护电路工作正常,没有发生漏电或触电的情况下,由克希荷夫定律可知,通过TA一次侧的电流相量和等于零,即:这样TA的二次侧不产生感应电动势,漏电保护器不动作,系统保持正常供电。
当被保护电路发生漏电或有人触电时,由于漏电电流的存在,通过TA一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。
在铁心中出现了交变磁通。
在交变磁通作用下,TL二次侧线圈就有感应电动势产生,此漏电信号经中间环节进行处理和比较,当达到预定值时,使主开关分励脱扣器线圈TL通电,驱动主开关GF自动跳闸,切断故障电路,从而实现保护。
用于单相回路及三相三线制的漏电保护器的工作原理与此相同,不赘述。
2装设漏电保护器的范围1992年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》,对全国城乡装设漏电保护器做出统一规定。
2.1必须装漏电保护器(漏电开关)的设备和场所(1)属于I类的移动式电气设备及手持式电动工具(I类电气产品,即产品的防电击保护不仅依靠设备的基本绝缘,而且还包含一个附加的安全预防措施,如产品外壳接地);(2)安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3)建筑施工工地的电气施工机械设备;(4)暂设临时用电的电器设备;(5)宾馆、饭店及招待所的客房内插座回路;(6)机关、学校、企业、住宅等建筑物内的插座回路;(7)游泳池、喷水池、浴池的水中照明设备;(8)安装在水中的供电线路和设备;(9)医院中直接接触人体的电气医用设备;(10)其它需要安装漏电保护器的场所。

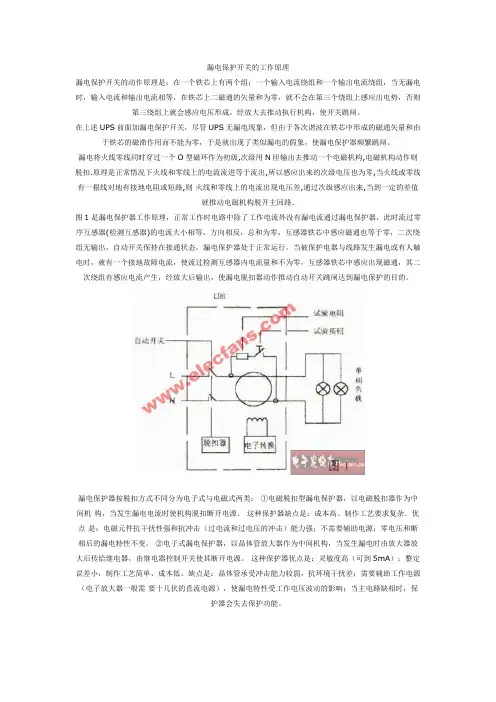

漏电保护开关的工作原理漏电保护开关的动作原理是:在一个铁芯上有两个组:一个输入电流绕组和一个输出电流绕组,当无漏电时,输入电流和输出电流相等,在铁芯上二磁通的矢量和为零,就不会在第三个绕组上感应出电势,否则第三绕组上就会感应电压形成,经放大去推动执行机构,使开关跳闸。
在上述UPS前面加漏电保护开关,尽管UPS无漏电现象,但由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零,于是就出现了类似漏电的假象,使漏电保护器频繁跳闸。
漏电将火线零线同时穿过一个O型磁环作为初级,次级用N匝输出去推动一个电磁机构,电磁机构动作则脱扣.原理是正常情况下火线和零线上的电流流进等于流出,所以感应出来的次级电压也为零,当火线或零线有一根线对地有接地电阻或短路,则火线和零线上的电流出现电压差,通过次级感应出来,当到一定的差值就推动电磁机构脱开主回路.图1是漏电保护器工作原理,正常工作时电路中除了工作电流外没有漏电流通过漏电保护器,此时流过零序互感器(检测互感器)的电流大小相等,方向相反,总和为零,互感器铁芯中感应磁通也等于零,二次绕组无输出,自动开关保持在接通状态,漏电保护器处于正常运行。
当被保护电器与线路发生漏电或有人触电时,就有一个接地故障电流,使流过检测互感器内电流量和不为零,互感器铁芯中感应出现磁通,其二次绕组有感应电流产生,经放大后输出,使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。
漏电保护器按脱扣方式不同分为电子式与电磁式两类:①电磁脱扣型漏电保护器,以电磁脱扣器作为中间机构,当发生漏电电流时使机构脱扣断开电源。
这种保护器缺点是:成本高、制作工艺要求复杂。
优点是:电磁元件抗干扰性强和抗冲击(过电流和过电压的冲击)能力强;不需要辅助电源;零电压和断相后的漏电特性不变。
②电子式漏电保护器,以晶体管放大器作为中间机构,当发生漏电时由放大器放大后传给继电器,由继电器控制开关使其断开电源。
这种保护器优点是:灵敏度高(可到5mA);整定误差小,制作工艺简单、成本低。
漏电保护器的工作原理漏电保护器的工作原理是通过监测电路中的电流差异来实现对漏电情况的检测和保护的一种电气设备。
漏电保护器广泛应用于住宅、商业建造、工业设备等场所,以确保人身安全和设备的正常运行。
漏电保护器通常由漏电保护器本体和漏电保护器插头两部份组成。
漏电保护器本体包括漏电检测电路、电磁触发装置和断路器等组件。
漏电保护器的工作原理如下:1. 漏电检测电路:漏电保护器通过内置的漏电检测电路来监测电路中的电流差异。
漏电检测电路通常由差动变压器和电流互感器组成。
差动变压器将电路中的电流分为两路,一路通过主回路,另一路通过漏电检测回路。
通过比较两路电流的差异,漏电保护器可以检测到漏电情况。
2. 电磁触发装置:当漏电保护器检测到电路中存在漏电时,漏电保护器会通过电磁触发装置迅速切断电路。
电磁触发装置由电磁线圈和触发机构组成。
当漏电保护器检测到漏电时,漏电检测电路中的电流差异将激活电磁线圈,电磁线圈产生的磁场将吸引触发机构,使得触发机构切断电路,实现对电路的保护。
3. 断路器:漏电保护器通常还配备有断路器功能,用于切断电路以防止过载和短路情况。
断路器是一种自动保护装置,当电路中的电流超过额定电流时,断路器会自动切断电路,以保护电气设备和人身安全。
漏电保护器的工作原理可以简单概括为:通过漏电检测电路监测电路中的电流差异,一旦检测到漏电,通过电磁触发装置迅速切断电路,保护人身安全和设备的正常运行。
同时,漏电保护器还具备断路器功能,能够在电路过载和短路时自动切断电路。
漏电保护器的工作原理是保障电气设备和人身安全的关键。
在正常情况下,电流经过主回路和漏电检测回路时应保持平衡,即主回路电流等于漏电检测回路电流。
一旦发生漏电,漏电保护器会检测到电流差异,触发电磁触发装置迅速切断电路,避免漏电造成的安全隐患。
漏电保护器的工作原理的核心是差动变压器和电磁触发装置。
差动变压器能够将电路中的电流分为两路,一路通过主回路,另一路通过漏电检测回路。
漏电保护器工作原理漏电保护器是一种用于检测和保护电气设备和人身安全的重要电气装置。
它的工作原理是基于电流平衡和差动电流的检测。
1. 电流平衡原理漏电保护器通过监测电路中的电流平衡情况来判断是否存在漏电。
在正常情况下,电路中的电流是平衡的,即进入电路的电流等于离开电路的电流。
这是因为电路是一个封闭的回路,电流在回路中形成环流。
当电路出现漏电时,也就是说有一部分电流绕过了设备或绝缘材料,进入了地线或其他非预期的路径,导致电路中的电流不再平衡。
漏电保护器能够检测到这种不平衡的电流,并采取相应的保护措施。
2. 差动电流检测原理漏电保护器通过差动电流检测来实现对漏电的保护。
差动电流是指进入电路的电流和离开电路的电流之间的差异。
漏电保护器中的差动电流变压器(CT)用于检测电流的差异。
差动电流变压器将进入电路的电流和离开电路的电流进行比较。
如果差异超过设定的阈值,漏电保护器会立即切断电路,以防止电流通过人体或其他非预期路径造成触电、火灾等危险。
3. 工作原理示意图下面是一个简化的漏电保护器工作原理示意图:```┌───────────────┐───│ 电流平衡器│─── 输入电流(Iin)└───────────────┘│▼┌───────────────┐───│ 差动电流检测│─── 输出电流(Iout)└───────────────┘│▼┌───────────────┐───│ 断路器/触发器│─── 断开电路└───────────────┘```4. 工作过程漏电保护器的工作过程如下:- 当电流平衡器检测到电路中的电流不平衡时,它会产生一个差动电流信号。
- 差动电流检测器接收到差动电流信号后,会进行进一步处理和判断。
- 如果差动电流超过设定的阈值,漏电保护器会触发断路器或触发器,切断电路,以保护人身安全和电气设备。
- 当漏电问题解决后,漏电保护器可以通过重新合上断路器或触发器来恢复电路的正常工作。
漏电保护器的工作原理图解目前的单相漏电保护器有许多种型号,各不相同。
比如,常用的DZ第列的漏电保护器,开关断开时只断开相线,零线仍然通的。
用万用表量一下就能知道。
漏电保护器,简称漏电开关,又叫漏电断路器,主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护,具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护器的工作原理是:将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接.当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零(电流是有方向的矢量,如按流出的方向为“+”,返回方向为“-”,在互感器中往返的电流大小相等,方向相反,正负相互抵销).由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行.当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点(并未经电流互感器),致使互感器申流入、流出的电流出现了不平衡(电流矢量之和不为零),一次线圈申产生剩余电流.因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。
(下附原理图)漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。
它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。
当主回路有漏电流时,由于辅助接点和主回路开关的分离脱扣器串联成一回路,因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等,使其掉闸,切断主回路。
辅助接点也可以接通声、光信号装置,发出漏电报警信号,反映线路的绝缘状况。
详解漏电保护器的工作原理图中L为电磁铁线圈,漏电时可驱动闸刀开关K1断开,每个桥臂用两只1N4007串联可提高耐压。
R3、R4阻值很大,所以K1合上时,流经L的电流很小,不足以造成K1断开。
R3、R4为可控硅T1、T2的均压电阻,可以降低对可控硅的耐压要求。
K2为试验按钮,起模拟漏电的作用。
按压试验按钮K2,K2接通,相当于外线火线对地有漏电,这样,穿过磁环的三相电源线和零线的电流的矢量和不为零,磁环上的检测线圈的a、b两端就有感应电压输出,此电压立即触发T2导通。
由于C2预先有一定电压,T2导通后,C2便经R6、R5、T2放电,使R5上产生电压触发T1导通。
T1、T2导通后,流经L的电流增大,使电磁铁动作,驱动开关K1断开,试验按钮的作用是随时可检查本装置功能是否完好。
用电设备漏电引起电磁铁动作的原理与此相同。
R1为压敏电阻,起过压保护作用。
该断路器原理简单,零件少,维修方便,在更换零件时要注意零件的可靠性和参数应符合要求1.什么是漏电保护器?答:漏电保护器(漏电保护开关)是一种电气安全装置。
将漏电保护器安装在低压电路中,当发生漏电和触电时,且达到保护器所限定的动作电流值时,就立即在限定的时间内动作自动断开电源进行保护。
2.漏电保护器的结构组成是什么?答:漏电保护器主要由三部分组成:检测元件、中间放大环节、操作执行机构。
①检测元件。
由零序互感器组成,检测漏电电流,并发出信号。
②放大环节。
将微弱的漏电信号放大,按装置不同(放大部件可采用机械装置或电子装置),构成电磁式保护器相电子式保护器。
③执行机构。
收到信号后,主开关由闭合位置转换到断开位置,从而切断电源,是被保护电路脱离电网的跳闸部件。
3.漏电保护器的工作原理是什么?答:①当电气设备发生漏电时,出现两种异常现象:一是,三相电流的平衡遭到破坏,出现零序电流;二是,正常时不带电的金属外壳出现对地电压(正常时,金属外壳与大地均为零电位)。
②零序电流互感器的作用漏电保护器通过电流互感器检测取得异常讯号,经过中间机构转换传递,使执行机构动作,通过开关装置断开电源。
漏电保护器工作原理漏电保护器是一种用于保护电气设备和人身安全的重要电气装置。
它能够及时检测到电路中的漏电情况,并迅速切断电源,防止漏电造成的电击事故和火灾。
漏电保护器的工作原理主要基于电路中的电流平衡原理和电磁感应原理。
下面将详细介绍漏电保护器的工作原理。
1. 电流平衡原理漏电保护器内部有一个差动电流变压器,它由两个相同的线圈组成。
一个线圈(称为主线圈)通过电源供电,与电路的相线相连。
另一个线圈(称为副线圈)则与电路的零线相连。
在正常情况下,电路中的相线电流和零线电流是相等的,因为电流在电路中是闭合回路的。
当电路中没有漏电时,主线圈和副线圈中的电流是平衡的,它们的磁场相互抵消,不会产生差动电流。
2. 漏电检测当电路中发生漏电时,比如由于设备绝缘损坏或线路接地故障,电流就会从相线流入地面或其他导体中。
这时,主线圈和副线圈中的电流就不再平衡,产生了差动电流。
差动电流经过差动电流变压器的副线圈,产生了一个与差动电流成正比的电压信号。
这个电压信号被放大后,与设定的动作值进行比较。
3. 动作判断漏电保护器内部有一个灵敏度调节装置,用于设置漏电保护器的动作值。
一般来说,漏电保护器的动作值设置为不超过30mA,以确保及时切断电源,保护人身安全。
当差动电流超过设定的动作值时,漏电保护器就会触发动作,切断电源。
漏电保护器内部的触发装置可以是电磁触发装置或电子触发装置,具体的实现方式有所不同。
4. 切断电源一旦漏电保护器触发动作,它会通过一个开关装置迅速切断电源。
这样,电路中的漏电电流就会被迅速切断,避免造成电击事故和火灾。
5. 报警指示漏电保护器通常还配备有报警指示装置,用于指示漏电保护器的工作状态。
当漏电保护器动作时,报警指示灯会亮起,提醒用户检查电路和设备,排除故障后重新投入使用。
总结:漏电保护器的工作原理基于电流平衡原理和电磁感应原理。
它能够及时检测到电路中的漏电情况,并迅速切断电源,保护电气设备和人身安全。
三相漏保工作原理
三相漏电保护器的工作原理是:当线路发生单相短路时,短路电流不会立刻作用在漏电保护器上,而是先经过导线到中性线,再经过中性线和接地线回到大地。
此时若人体的某一部位触及线路中的某一相火线或零线,该电流就会在零线上产生一定的电压。
由于漏电保护器具有过电流保护功能,当三相平衡时,该电压也就是人体所能承受的最大电压,一般为220V。
所以当人体接触到某一相火线或零线时,由于电流过大,产生的电压就会超过人体承受能力,从而引发触电事故。
三相漏电保护器工作原理:
当线路发生单相短路时,电流经导线进入中性线和接地线,同时中性线和接地线上有一定的电压存在。
当人体接触到这一相火线或零线时,由于线路中的电流过大,流过人体的电流等于这一相火线或零线的短路电流时,这时若漏保还具有过流保护功能,那么此时漏保的“S”接触器就会跳闸。
由于三相平衡时,三相
电压为220V(单相电压为380V)。
所以漏电保护器在工作时必须保证零线和地线是正常的。
—— 1 —1 —。
漏电保护器原理及接线图
————————————————————————————————作者:————————————————————————————————日期:
漏电保护器原理及接线图
家装电路虽然有专业的电工师傅安装,不用我们操心,但是稍作了解家庭电路也是有必要的。
就拿漏电保护器的接线图来说,人家拿张电路图给你看,也要大概看得懂些。
对于没有太多专业电路知识的我们来说,确实有点难度,下面就随一起来学习下漏电保护器原理及接线图。
漏电保护器原理
漏电保护器由脱扣电路、过载保护器装置和漏电触发电路三部分组成。
过载保护装置由双金属片构成的热元件EHl、EH2组成。
将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接。
当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流
矢量之和为零(电流是有方向的矢量,如按流出的方向为“+”,返回方向为“-”,在互感器中往返的电流大小相等,方向相反,正负相互抵销)。
由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点(并未经电流互感器),致使互感器申流入、流出的电流出现了不平衡(电流矢量之和不为零),一次线圈申产生剩余电流。
因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。
漏电保护器接线图
漏电保护器的正确接线方式有一个系统叫TN,指的是配电网的低压中性点直接接地,电气设备外露可到店的部分通过保护线与该接地点连接。
TN系统可以划分成三种接线方式即:
TN25系统:整个系统的中性线与保护线分开连接。
TN 2C系统:整个系统的中性线与保护线是合一的。
TN 2C2S系统:整个系统干线部分的前一部分保护线与中性线是共用的, 后一部分是分开的。
另外一种正确的漏电保护器接线方式叫TT 系统,指的就是配电网低压侧的中性点直接接地, 电气设备的外露可导电部分通过保护线直接接地。
漏电保护器接线方法
1、根据不同的电气设备的供电方式选用不同的漏电保护器
单相220V电源供电的电气设备,应选用二极二线或单极二线式漏电保护器。
三相三线式380V电源供电的电气设备,应选用三极式漏电保护器。
三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路,应选用三极四线或四极四线式漏电保护器。
2、根据电气线路的正常泄漏电流,选择漏电保护器的额定漏电动作电流
选择漏电保护器的额定漏电动作电流值时,应充分考虑到被保护
线路和设备可能发生的正常漏电流值。
选用的漏电保护器的额定漏电不动作电流,应小于电气线路和设备的正常漏电电流的最大值的2倍。
漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
漏电保护器接法注意事项
1、安装带有短路保护的漏电保护器,必须保证在电弧喷出方向有足够的飞弧距离。
飞弧距离大小按漏电保护器生产厂家的规定。
2、安装时必须严格区分中性线和保护线,三极四线式或四极式漏电保护器的中性线应接入漏电保护器。
经过漏电保护器的中性线不得作为保护线,不得重复接地或接设备外漏可导电部分。
保护线不得接入漏电保护装置。
3、漏电保护器标有负载侧和电源侧时,应按规定安装接线,不得反接。
4、漏电保护器负载侧的中性线,不得与其他回路共用。
相信看完本文的朋友对漏电器原理及接线图有了一定的了解吧,漏电保护器在保障我们安全用电上发挥着重要的作用,所以大家在进行家居装修时一定不能少掉漏电保护器的安装以及正确的使用。
