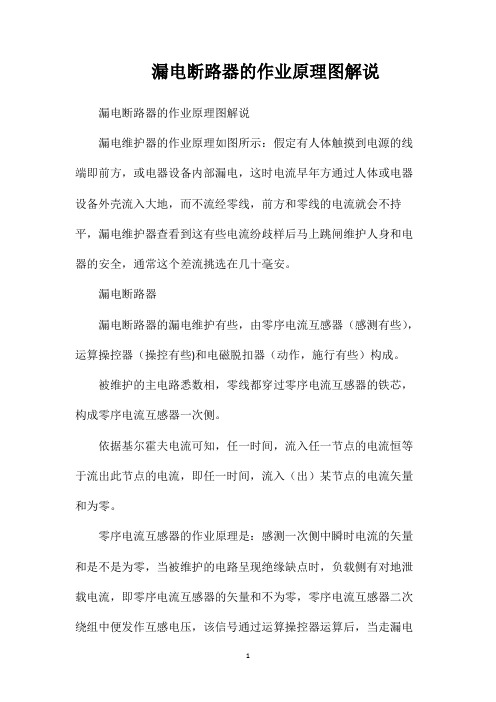

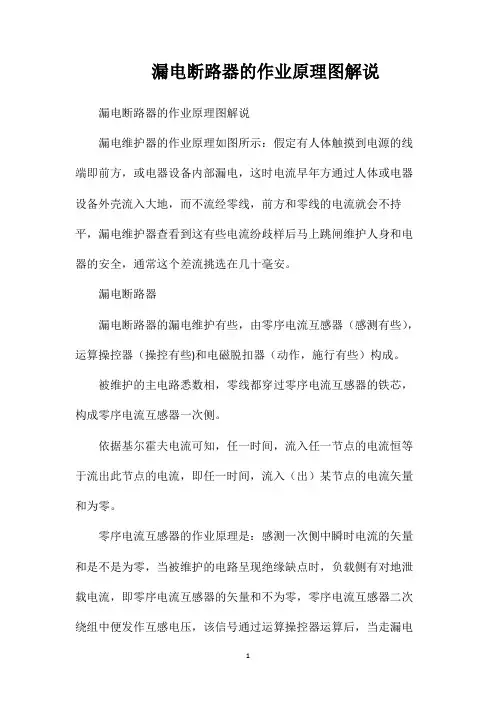

漏电断路器的作业原理图解说漏电断路器的作业原理图解说
漏电维护器的作业原理如图所示：假定有人体触摸到电源的线端即前方，或电器设备内部漏电，这时电流早年方通过人体或电器设备外壳流入大地，而不流经零线，前方和零线的电流就会不持平，漏电维护器查看到这有些电流纷歧样后马上跳闸维护人身和电器的安全，通常这个差流挑选在几十毫安。
漏电断路器
漏电断路器的漏电维护有些，由零序电流互感器（感测有些），运算操控器（操控有些)和电磁脱扣器（动作，施行有些）构成。
被维护的主电路悉数相，零线都穿过零序电流互感器的铁芯，构成零序电流互感器一次侧。
依据基尔霍夫电流可知，任一时间，流入任一节点的电流恒等于流出此节点的电流，即任一时间，流入（出）某节点的电流矢量和为零。
零序电流互感器的作业原理是：感测一次侧中瞬时电流的矢量和是不是为零，当被维护的电路呈现绝缘缺点时，负载侧有对地泄载电流，即零序电流互感器的矢量和不为零，零序电流互感器二次绕组中便发作互感电压，该信号通过运算操控器运算后，当走漏电
流抵达整定动作值时，驱动晶闸管，接通电磁脱扣器电源，电磁脱扣器吸合，使断路器跳闸，然后抵达漏电维护器的效果。

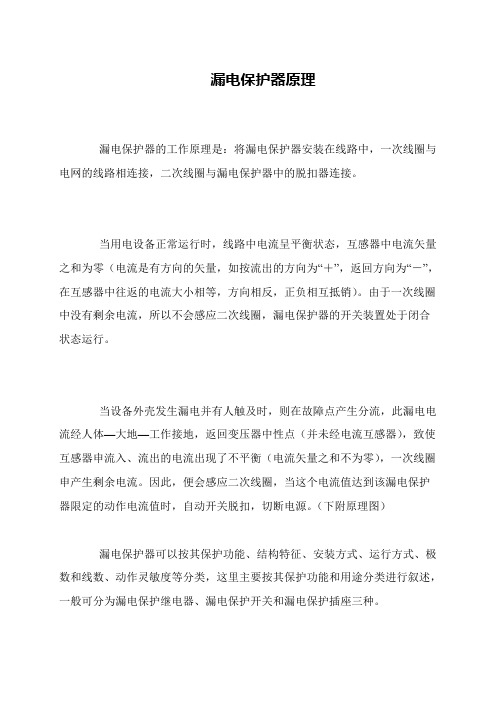

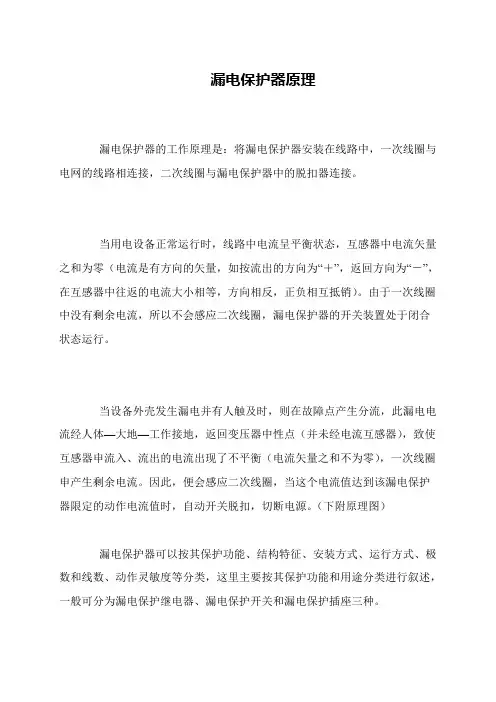

漏电保护器的工作原理图解————————————————————————————————作者：————————————————————————————————日期：漏电保护器的工作原理图解目前的单相漏电保护器有许多种型号，各不相同。
比如，常用的DZ第列的漏电保护器，开关断开时只断开相线，零线仍然通的。
用万用表量一下就能知道。
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
漏电保护器的工作原理是：将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接.当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零（电流是有方向的矢量,如按流出的方向为“＋”,返回方向为“－”,在互感器中往返的电流大小相等,方向相反,正负相互抵销）.由于一次线圈中没有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行.当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点（并未经电流互感器）,致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零）,一次线圈申产生剩余电流.因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电源。
（下附原理图）漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。
它可与大电流的自动开关配合，作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。
当主回路有漏电流时，由于辅助接点和主回路开关的分离脱扣器串联成一回路，因此辅助接点接通分离脱扣器而断开空气开关、交流接触器等，使其掉闸，切断主回路。
漏电保护器原理
漏电保护器的工作原理是：将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。
当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。
由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。
因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。
（下附原理图）
漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
简单的漏电保护电路图漏电保护器电路图可靠实用的漏电保护器现介绍一种触电保护器，灵敏度高，当有人触电或家电设备漏电时，能在０．１ｓ时间内切断电源，功耗动作最大电流为１ｍＡ，而且有自投功能，即在所保护电器的漏电消失后，经３０ｓ钟将自动恢复供电。
一、电路原理电路原理如图。
变压器Ｂ１用于电压检测，Ｌ１、Ｌ２采用双线并绕，①、④端为市电输入端，②、③端为输出端接负载。
线路正常时，流过Ｌ１、Ｌ２的电流大小相等，方向相反，在Ｂ１中产生的磁通量相.. 可靠实用的漏电保护器现介绍一种触电保护器，灵敏度高，当有人触电或家电设备漏电时，能在０．１ｓ时间内切断电源，功耗动作最大电流为１ｍＡ，而且有自投功能，即在所保护电器的漏电消失后，经３０ｓ钟将自动恢复供电。
一、电路原理电路原理如图。
变压器Ｂ１用于电压检测，Ｌ１、Ｌ２采用双线并绕，①、④端为市电输入端，②、③端为输出端接负载。
线路正常时，流过Ｌ１、Ｌ２的电流大小相等，方向相反，在Ｂ１中产生的磁通量相互抵消，副线圈Ｌ３中没有感应电压输出。
当发生触电或漏电时，来自Ｌ１的电流被人体或用电电器对地分流，部分电流不再流过Ｌ１，使Ｌ１、Ｌ２中的电流不再相等，Ｌ３两端就产生一定的感应电压，此电压经Ｄ２整流后加到Ｔ１基极，使其导通，Ｔ２也随之导通，６Ｖ电池开始供电，Ｊ１吸合，ＬＥＤ１发光，蜂鸣器ＢＺ报警。
Ｊ１动作后，触头Ｊ１－１吸合，市电加到Ｂ２、ＣＪ１上，ＣＪ１马上吸合，其触头断开，切断市电以保护人身和电器的安全。
同时，由于Ｃ３、Ｒ４的反馈作用，使Ｔ１仍导通“自锁”，这时即使Ｌ３电压消失，Ｊ１仍保持吸合状态。
Ｃ３、Ｒ４的充电时间约３０ｓ，经３０ｓ后，Ｃ３上电压上升到接近６Ｖ电源电压，Ｔ１、Ｔ２截止，Ｊ１、ＣＪ１释放，恢复供电。
如果此时仍有触电或漏电，经火线１→Ｌ４→Ｒ２→Ｌ１→人体→地流动，在Ｌ４次级感生的电压经Ｄ１整流后维持Ｔ１、Ｔ２导通，直到人体脱离危险，触电和漏电彻底消除，Ｔ１、Ｔ２才能截止。

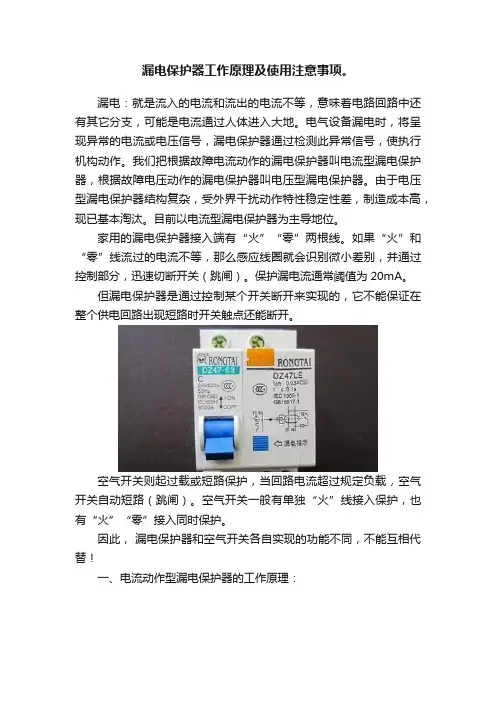

漏电保护器工作原理及使用注意事项。
漏电：就是流入的电流和流出的电流不等，意味着电路回路中还有其它分支，可能是电流通过人体进入大地。
电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测此异常信号，使执行机构动作。
我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。
由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。
目前以电流型漏电保护器为主导地位。
家用的漏电保护器接入端有“火”“零”两根线。
如果“火”和“零”线流过的电流不等，那么感应线圈就会识别微小差别，并通过控制部分，迅速切断开关（跳闸）。
保护漏电流通常阈值为20mA。
但漏电保护器是通过控制某个开关断开来实现的，它不能保证在整个供电回路出现短路时开关触点还能断开。
空气开关则起过载或短路保护，当回路电流超过规定负载，空气开关自动短路（跳闸）。
空气开关一般有单独“火”线接入保护，也有“火”“零”接入同时保护。
因此，漏电保护器和空气开关各自实现的功能不同，不能互相代替！一、电流动作型漏电保护器的工作原理：如图所示。
相线L1、L2、L3和零线N均通过零序电流互感器TAN，作为TAN的一次线圈。
根据基尔霍夫第一定律: ∑I=O。
正常情况下，如果用电设备是三相平衡负荷，则一次电流的矢量和为零，即Iu十Iv 十Iw=O;如果用电设备是单相负荷，则一次电流的矢量和亦为零，即Iu十In =0、Iv十In=O、Iw十In=O，在零序电流互感器流矢量电流TAN的铁芯中的磁通矢量和也为零。
TAN二次线圈无电流输出，脱扣器YA不动作， RCD（Residual Current Device）正常合闸运行。
当设备发生漏电或人身触电时，则故障电流Id经过大地回到电源变压器TM的中性点构成回路。
由于对地出现漏电电流Id，则流经TAN的矢量和不等于零，即通过TAN的Iw+In≠0，TAN的二次侧有剩余电流流过，电磁脱扣器YA中有电流流过，当电流达到整定值时，脱扣器YA动作，漏电开关RCD掉闸，切断故障电路，从而起到保护作用。
漏电保护器漏电保护器，用以对低压电网直接触电和间接触电进行有效保护，也可以作为三相电动机的缺相保护。
它有单相的，也有三相的。
由于其以漏电电流或由此产生的中性点对地电压变化为动作信号，所以不必以用电电流值来整定动作值，所以灵敏度高，动作后能有效地切断电源，保障人身安全。
根据保护器的工作原理，可分为电压型、电流型和脉冲型三种。
电压型保护器接于变压器中性点和大地间，当发生触电时中性点偏移对地产生电压，以此来使保护动作切断电源，但由于它是对整个配变低压网进行保护，不能分级保护，因此停电范围大，动作频繁，所以已被淘汰。
脉冲型电流保护器是当发生触电时使三相不平衡漏电流的相位、幅值产生的突然变化，以此为动作信号，但也有死区。
目前应用广泛的是电流型漏电保护器，所以下面主要介绍电流型的保护器。
一、电流型漏电保护器的分类按动作结构分，可分为直接动作式和间接动作式。
直接动作式是动作信号输出直接作用于脱扣器使掉闸断电。
间接动作式是对输出信号经放大、蓄能等环节处理后使脱扣器动作掉闸。
一般直接动作式均为电磁型保护器，电子型保护器均为间接动作式。
在型式上，按保护器具有的功能大体上可分为三类：（1）漏电继电器。
只具备检测、判断功能，不具备开闭主电路功能。
图1为漏电缆电器的结构示意图。
它分组装式和分装两种。
图1电流型漏电继电器的结构示意图组装式主要部件有零序电流互感器、漏电脱扣器、试验回路、触头系统和塑料外壳。
触头系统有动断触头、动合触头各一，用以将执行信号送向执行机构。
试验回路包括试验按钮和模拟漏电阻抗的电阻，用以在运行中试验漏电继电器动作是否正常和灵敏。
分装式是将漏电脱扣器分离出来，再由外部接线连接。
（2）漏电开关。
同时具备检测、判断、执行功能。
它是漏电继电器和开关的结合体。
（3）漏电保护插座。
将漏电开关和插座组合在一起，使插座具备触电保护功能。
适用于移动电器和家用电器。
二、电流型漏电保护器的工作原理图2为漏电保护器的工作原理图。
漏电保护开关的工作原理漏电保护开关的动作原理是：在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。
在上述UPS前面加漏电保护开关，尽管UPS无漏电现象，但由于各次谐波在铁芯中形成的磁通矢量和由于铁芯的磁滞作用而不能为零，于是就出现了类似漏电的假象，使漏电保护器频繁跳闸。
漏电将火线零线同时穿过一个O型磁环作为初级,次级用N匝输出去推动一个电磁机构,电磁机构动作则脱扣.原理是正常情况下火线和零线上的电流流进等于流出,所以感应出来的次级电压也为零,当火线或零线有一根线对地有接地电阻或短路,则火线和零线上的电流出现电压差,通过次级感应出来,当到一定的差值就推动电磁机构脱开主回路.图1是漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。
当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。
漏电保护器按脱扣方式不同分为电子式与电磁式两类：①电磁脱扣型漏电保护器，以电磁脱扣器作为中间机构，当发生漏电电流时使机构脱扣断开电源。
这种保护器缺点是：成本高、制作工艺要求复杂。
优点是：电磁元件抗干扰性强和抗冲击（过电流和过电压的冲击）能力强；不需要辅助电源；零电压和断相后的漏电特性不变。
②电子式漏电保护器，以晶体管放大器作为中间机构，当发生漏电时由放大器放大后传给继电器，由继电器控制开关使其断开电源。
这种保护器优点是：灵敏度高（可到5mA）；整定误差小，制作工艺简单、成本低。
