浅谈SolidWorks对工程制图学习的作用

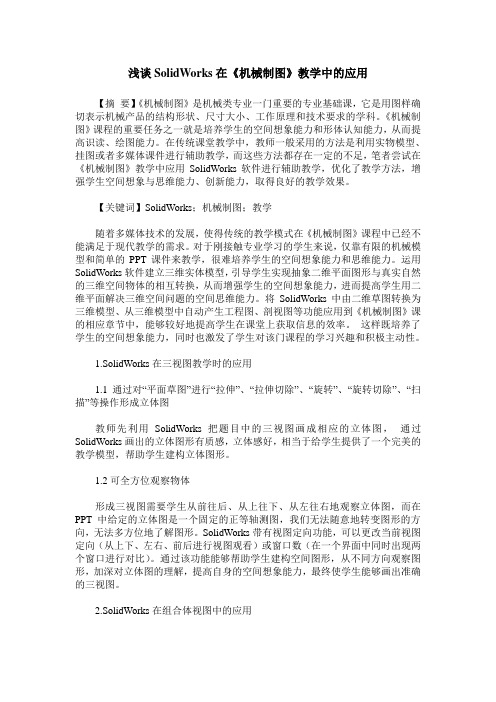

浅谈SolidWorks在《机械制图》教学中的应用【摘要】《机械制图》是机械类专业一门重要的专业基础课，它是用图样确切表示机械产品的结构形状、尺寸大小、工作原理和技术要求的学科。

《机械制图》课程的重要任务之一就是培养学生的空间想象能力和形体认知能力，从而提高识读、绘图能力。

在传统课堂教学中，教师一般采用的方法是利用实物模型、挂图或者多媒体课件进行辅助教学，而这些方法都存在一定的不足，笔者尝试在《机械制图》教学中应用SolidWorks软件进行辅助教学，优化了教学方法，增强学生空间想象与思维能力、创新能力，取得良好的教学效果。

【关键词】SolidWorks；机械制图；教学随着多媒体技术的发展，使得传统的教学模式在《机械制图》课程中已经不能满足于现代教学的需求。

对于刚接触专业学习的学生来说，仅靠有限的机械模型和简单的PPT课件来教学，很难培养学生的空间想象能力和思维能力。

运用SolidWorks软件建立三维实体模型，引导学生实现抽象二维平面图形与真实自然的三维空间物体的相互转换，从而增强学生的空间想象能力，进而提高学生用二维平面解决三维空间问题的空间思维能力。

将SolidWorks中由二维草图转换为三维模型、从三维模型中自动产生工程图、剖视图等功能应用到《机械制图》课的相应章节中，能够较好地提高学生在课堂上获取信息的效率。

这样既培养了学生的空间想象能力，同时也激发了学生对该门课程的学习兴趣和积极主动性。

1.SolidWorks在三视图教学时的应用1.1通过对“平面草图”进行“拉伸”、“拉伸切除”、“旋转”、“旋转切除”、“扫描”等操作形成立体图教师先利用SolidWorks把题目中的三视图画成相应的立体图，通过SolidWorks画出的立体图形有质感，立体感好，相当于给学生提供了一个完美的教学模型，帮助学生建构立体图形。

1.2可全方位观察物体形成三视图需要学生从前往后、从上往下、从左往右地观察立体图，而在PPT中给定的立体图是一个固定的正等轴测图，我们无法随意地转变图形的方向，无法多方位地了解图形。

浅谈solidworks对工程制图学习的作用辅助作用吴志遥【摘要】：«画法几何与工程制图»是油气储运的基础学科之一，在于培养学生的识图制图能力，对油气储运工程的规划、勘查设计有重要作用。

而在传统的教学模式中，通过书本、黑板和静态投影实现的教学方式，对培养同学们的识图能力有专门大的局限性。

本文通过对三维制图软件solidworks的部分功能进行介绍，来阐释三维制图软件在制图学习中对实体的认知、各种视图绘制起到的辅助作用，以培养同学们的空间想象能力，提高学习成效。

【关键字】：工程制图Solidworks 三维实体视图随着运算机图形学、运算机硬件和软件系统的飞速进展，运算机辅助绘图技术在相关的行业里得到了日益广泛的应用，在我国的工程设计领域运算机绘图技术的应用已得到普及，油气实在科研院所、现代化企业中，运算机辅助绘图差不多取代了传统的手工绘图。

运算机绘图技术的普及，使宽敞的工程设计人员从繁重的手工绘图中解放出来，把更多的时刻和精力投入到产品开发中区。

利用运算机绘图软件进行工程设计能够显著地缩短企业产品设计周期，节约人力、物力、财力，提高设计质量以及工作效率。

在机械设计中，常用的二维制图软件要紧是Autocad，三维制图软件要紧有UG、Pro/E、Solidworks等。

在此我们选择容易上手的Solidworks进行部分功能论述。

一、 Solidworks软件简介Solidworks软件功能强大，组件繁多。

Solidworks 功能强大、易学易用和技术创新是Solidworks 的三大特点，使得Solidworks 成为领先的、主流的三维CAD解决方案。

Solidworks 能够提供不同的设计方案、减少设计过程中的错误以及提高产品质量。

Solidworks 不仅提供如此强大的功能，同时对每个工程师和设计者来说，操作简单方便、易学易用。

关于熟悉微软的Windows系统的用户，差不多上就能够用Solidworks 来搞设计了。

三维造型软件Solidworks在机械制图教学中的运用随着科技和经济的迅猛发展,社会对人才的需求正在发生着深刻的变化。

对以培养工程、生产第一线的应用型人才为目标的技工学校提出了新的要求和挑战――要求学生在综合职业能力方面具有实用性、技能性及职业性的特点。

《机械制图》是工程界的语言,同时也是工科类专业的基础课程,是机械专业学生必须具有的基本能力。

《机械制图》以“实用”、“够用”为准绳,教学重点已由“制图、识图并重”向“识图”方向倾斜。

怎样才能快速提高学生的空间想象能力和机械识图能力,笔者结合多年的教学实践经验,把三维CAD建模软件Solidworks运用到制图教学环节,采用计算机辅助教学手段,取得了很好的教学效果。

三维造型软件Solidworks的特点用Solidworks软件建立教学模型在讲授机械制图时,教师必须要借助模型、挂图等工具以及绘制大量的立体图和三视图,学生也需要进行大量的练习,经过不断练习并反复对比立体图与三视图才能达到较好的教学效果。

教师要想把一个立体结构讲解清楚是很困难的事情。

教学模型作为教学手段的重要组成部分,在帮助学生形象地理解教学内容的过程中,发挥着积极的辅助教学的作用。

但教学模型具有局限性、静态性,学生在学习中仍感到困难;而且同时上课的教师较多,教学模型也不够用。

应用三维的Solidworks建模软件可以创建机械制图虚拟模型库,利用计算机存储数量众多的模型,在使用中可以完全取代实物模型。

根据《机械制图》教材及Solidworks教学大纲的要求,要规划Solidworks虚拟模型库的结构。

虚拟模型库构成如下:基本几何体约占10%:棱柱、棱锥、棱台、圆柱、圆锥、圆台、圆球和圆环;组合体约占50%:切割式、叠加式及综合式;各类典型零件约占20%:轴类零件、盘类零件、箱体类零件;装配体约占10%;标准件和常用件占10%。

典型零件与装配体中的零件共用,不仅提高了模型库的利用率,也可以讲解装配过程及有可能产生的干涉等实际问题。

solidworks在机械制图中的应用
SolidWorks是业界领先的3D CAD及工程设计软件，它让机械设计工程师、产品设计工程师和支持工程师能够快速地构建可视、可分析、可操作和可信任的3D模型。

它不仅拥有更快的渲染及更佳的可视效果、测量工具，而且可以让终端用户获得独一无二的模型视图，通过Solidworks，机械制图设计极度灵活，可以自由编辑或参照零件进行制图，并可以任意拖动零件，令机械制图的可视化和实现更加清晰。

另外，使用SolidWorks，我们可以迅速创建更可靠的设计，因为它拥有功能强大的仿真分析功能，如表面分析，全局动态仿真等，可以模拟流体和力学仿真，帮助用户在仅仅几分钟内，以及最小的成本达到最佳设计效果，而不必在实际的原型环境中做过多的测试。

当然，最重要的一个特点就是SolidWorks采用模块化设计方法，从而提供用户多种设计和分析方式，机械的设计可以通过調整設定減少設計中的風險，从而节省许多设计成本和完成时间。

例如，机械工程师可以使用SolidWorks模块化功能来创建和管理参数化设计中的复杂空间，提供设计、编程和维护方面的优化。

总之，SolidWorks对机械设计及仿真分析技术有着广泛的应用，通过使用SolidWorks，机械工程师可以更加全面的考量设计的概念、结构及技术性能，从而带来更多创新设计及更新的制图效率，让机械制图更加可靠、直观、高效，从而加快机械事物的发展。

论solidworks在工业设计中的应用
SolidWorks是一款专业的三维CAD软件，被广泛应用于工业设计领域。

以下是SolidWorks在工业设计中的应用：
1. 制造过程设计：SolidWorks可以用于制造过程设计，如装配生产线、工具和夹具等。

SolidWorks的模拟功能可以模拟装配和制造过程中的运动和力学。

2. 产品设计：SolidWorks可以用于产品设计，包括外形设计、结构设计、工艺设计等。

SolidWorks的设计工具可以快速创建各种三维模型，并且可以对模型进行详细的分析和优化。

3. 工程图纸设计：SolidWorks可以用于工程图纸的设计，包括零件图、装配图、剖面图等。

SolidWorks的自动化功能可以快速生成各种工程图，并且可以根据需要进行修改和优化。

4. 模拟分析：SolidWorks的模拟功能可以用于模拟各种工程问题，如强度分析、热分析、流体分析等。

这些分析可以帮助工程师评估设计方案，并进行优化。

总之，SolidWorks是一个功能强大的CAD软件，在工业设计中具有广泛的应用。

它可以帮助工程师快速创建三维模型，进行各种分析和优化，从而实现更高效的设计和生产。

- 1 -。

SolidWorks 软件在机械制图课程教学中的辅助应用作者：朱晓枫来源：《现代职业教育.高职本科》 2016年第10期［摘要］简述了机械制图在专业课中的重要性，分析了学生在学习机械制图过程中遇到的困难，着重突出利用SolidWorks软件的三维造型等功能，有效地帮助学生读图、绘图，从而培养学生的空间想象能力。

［关键词］ SolidWorks；机械制图；三维建模；课堂教学［中图分类号］G712 ［文献标志码］ A ［文章编号］ 2096-0603（2016）28-00７２-0２机械制图是一门研究绘制和识读机械图样的技术基础课程。

在现代化工业生产中，机械、化工或建筑工程等都是根据图样进行制造和施工的。

它是设计者表达设计意图、制造者指导生产、使用者了解结构性能的重要载体，是交流传递技术信息、思想的媒介和工具。

因此，被称为工程界通用的技术语言。

由于机械制图对学生的空间思维能力要求较高，致使理解能力较差的学生感觉非常难学，产生厌学、畏学的想法。

为了增强学生学习制图的兴趣，激发学习热情，提高绘图和读图的能力，采用有效的教学方法尤为重要。

本文结合机械制图与三维造型软件 SolidWorks 的教学实践，提出一种利用三维SolidWorks软件辅助机械制图教学的方法。

一、机械制图课程教学中存在的问题在高职教育中，机械制图是工科专业学生必须掌握的一门课程，一般开设在一年级，它对后续专业课程学习有直接的影响。

对于刚步入大学的几何基础较差的高职学生而言，学习这样一门课程，要求具有丰富的空间想象能力，很多学生在学习中感觉很吃力。

为了增强学生的空间想象和形象思维能力，传统的教学方法是向学生展示简单的实物模型以表达机械零件的结构和形状。

但是在施教过程中，由于实物模型形式比较单一，始终是静态展示，不利于学生接受。

因此，传统的教学方法和教学手段已经不适应当今学校培养学生综合能力和创新精神的要求。

本文将SolidWorks三维造型软件运用到机械制图课堂进行辅助教学研究，以期有效地帮助学生读图、绘图，激发学生的学习兴趣，提高学生的空间想象能力，提高教学效果。

环球市场/理论探讨-244-浅析Solidworks 在《机械制图》教学中的应用刘明辉黑龙江科技大学机械学院摘要：介绍了传统《机械制图》教学中存在的不足之处。

指出高校工科学生在学习《机械制图》时，难点之一就是空间立体感不强，影响学生读图，画图能力的提高，提出利用三维CAD 软件Solidworks 进行机械制图辅助教学，以此培养学生空间立体感，提高学生学习兴趣和提高教学质量。

关键词：机械制图 Solidworks 图库 教研传统教学上仅认为机械制图课是为专业课服务的，学生只要掌握制图技能即可。

但目前这个观点与新形势下培养人才应将素质和能力放在首位的要求不相符，为此课程的定位和培养目标需要重新考虑。

就传统机械制图课程而言，它的体系仅是一个解决空间形体的二维图形与标注的体系，这与当时的传统手工设计是相适应的。

而现代设计则不然，它的实践与需求除了保留二维图样与标注的基础外，还须转向图形的三维表达与建模。

为此机械类的学生学完机械制图课后，不仅应该能够画图、读图，而且还应能用图样表达自己脑子里的设计思想。

但由于过去此种能力的训练较少，因此他们往往只会照猫画虎，而不会构思表达，为此制图课程需要探索一条加强图样表达能力培养的途径。

我校机械制图的改革相对比较滞后，大部分课程以理论和手工绘图为主，虽然设有CAD 课也是以二维绘图为主。

因此目前针对于机械制图的教学改革势在必行，并且课程改革的成功也可以惠及全校所有机械制图课程。

一、Solidworks 软件引入的必要性以往设计人员利用二维CAD 软件进行产品设计收到了良好的效果，然而随着CAD 应用的逐步深入人们发现直接从三维入手进行设计好处更多。

首先，它更符合人们进行创新设计的思维方式其次设计所得到的三维数字化模型可以为后续的有限元分析、数控编程、模拟与仿真等设计活动提供信息源从而使CAD/CAE/CAM 的信息集成、乃至企业信息化更大范围的信息集成成为可能。

事实上，任何产品在设计构思时，人们头脑中的形象都是三维的，过去只不过没有一种方法能迅速实现人们头脑中三维形体的构建，而现在的三维CAD、Solidworks、Pro/E、UG 软件则实现了这种功能，其中solidworks 软件有易学、易用、容易入手、界面友好及功能十分强大等优点，在高校和企业得到广泛的应用。

技术推广三维建模软件Solidworks在机械制图中的辅助教学作用贾微木许振远(河北农业大学机电工程学院，河北保定071000)摘要:机械制图是一门专业基础课，是未来学习工作的必须掌握的技能，对机械专业的学生尤为重要。

然而在教学中学生学习困难，教学效果差。

如果能利用软件Solidworks在教学中加入三维实体模型作为教学参考，可以有效降低课程难度，提高教学效果。

关键词:三维建模软件Solidworks；空间思维能力；辅助教学机械制图是机械专业的基础课程，是机械领域工作者相互沟通交流的语言,是为后续课程如机械时机械制造工艺学、冲压工艺等课程奠定基础，是未来学习工作的必需技能。

机械制图是一门理论性和实践性很强的学科，需要学生从二维图形到三维实体的不断转化，对学生的空间思维能力要求很高,学生仅靠观察二维投影视图,彳瞬构建完整三维实体，学生学习较为困难。

往往一学期课程结束，学生的专业基础技能仍处于较低水平。

1目前教学现状机械制图的传统教学中,PPT、黑板是教师主要教学工具,其能表达的大部分为二维平面内容,学生不易领会,导致教学过程较为呆板枯燥,教学质量低。

在机械制造领域,三维建模软件发展迅速，其中存在易于教学使用的软件。

Solidworks是易上手的三维建模软件。

在课程中利用软件辅助教学,能使教学内容形象化，在参考直观三维模型的情况下,能够明显降低二维图形与三维实体间的转换难度,使学生学习质量提高。

2三维建模软件SolidWorks简介Solidworks是基于windows开发的三维辅助建模软件,Windows系统中的操作习惯在软件中同样适用，新手入门较快。

Solidworks基于特征建模，包括拉伸、旋转、扫描、放样等，符合设计者的设计习惯。

软件包括草图、零件图、装配图、工程图等多个模块,操作方便,使用者可根据自己的使用需要，应用不同的模块。

3Solidworks在教学中的辅助作用机械制图所面对的学习群体，是毫无实践经验的学生，对于勰内容一片空白,即使是简单几何体,如棱锥、棱柱、圆柱等常见的基本形体按照轄内容进行点、线、面的二B转化,也会働学者感到迷惑不解。
