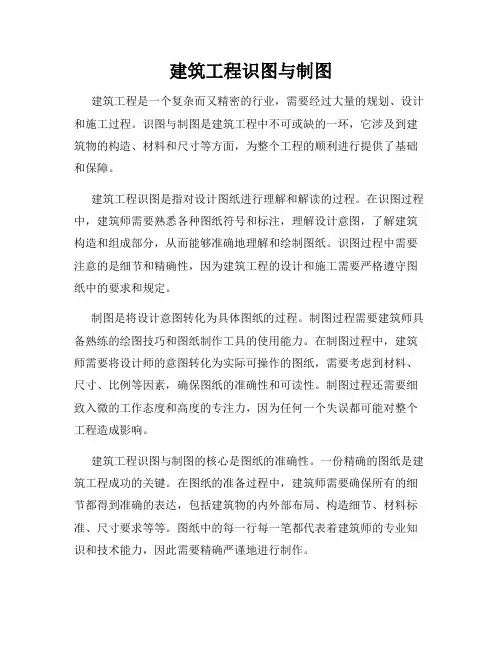

建筑工程识图与制图建筑工程是一个复杂而又精密的行业，需要经过大量的规划、设计和施工过程。
识图与制图是建筑工程中不可或缺的一环，它涉及到建筑物的构造、材料和尺寸等方面，为整个工程的顺利进行提供了基础和保障。
建筑工程识图是指对设计图纸进行理解和解读的过程。
在识图过程中，建筑师需要熟悉各种图纸符号和标注，理解设计意图，了解建筑构造和组成部分，从而能够准确地理解和绘制图纸。
识图过程中需要注意的是细节和精确性，因为建筑工程的设计和施工需要严格遵守图纸中的要求和规定。
制图是将设计意图转化为具体图纸的过程。
制图过程需要建筑师具备熟练的绘图技巧和图纸制作工具的使用能力。
在制图过程中，建筑师需要将设计师的意图转化为实际可操作的图纸，需要考虑到材料、尺寸、比例等因素，确保图纸的准确性和可读性。
制图过程还需要细致入微的工作态度和高度的专注力，因为任何一个失误都可能对整个工程造成影响。
建筑工程识图与制图的核心是图纸的准确性。
一份精确的图纸是建筑工程成功的关键。
在图纸的准备过程中，建筑师需要确保所有的细节都得到准确的表达，包括建筑物的内外部布局、构造细节、材料标准、尺寸要求等等。
图纸中的每一行每一笔都代表着建筑师的专业知识和技术能力，因此需要精确严谨地进行制作。
除了准确性，图纸的可读性也是建筑工程识图与制图中不可忽视的方面。
图纸需要能够被施工方准确理解和执行。
因此，建筑师需要使用清晰的线条和颜色，合理的图例和标注，以及简明扼要的文字说明。
只有确保了图纸的可读性，才能避免施工过程中的误解和错误，保证工程的顺利进行。
识图与制图不仅仅是建筑师的工作，也需要与其他相关专业密切合作。
例如结构工程师、电气工程师、暖通工程师等，在图纸制作过程中需要与这些专业人员进行充分的沟通和交流，确保各方面要求得到满足。
当然，识图与制图过程中也需要使用计算机辅助设计 (CAD) 等软件来提高效率和准确性。
总之，建筑工程识图与制图是一个非常重要的环节，直接关系到整个建筑工程的顺利进行。

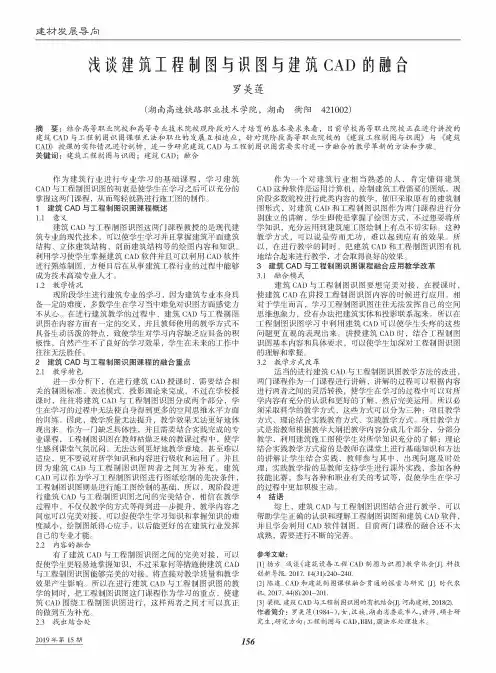

建材发展导&浅谈建$%程制图)*图)建$CAD的融合罗美莲(湖南高速铁路职业技术学院，湖南衡阳421002)摘要：结合高等职业院校和高等专业技术院校现阶段对人才培育的基本要求来看，目前学校高等职业院校正在进行讲授的建筑CAD与工程制图识图课程无法和职业的发展互相适应，针对现阶段高等职业院校的《建筑工程制图与识图》与《建筑CAD》授课的实际情况进行剖析，进一步研究建筑CAD与工程制图识图需要实行进一步融合的教学革新的方法和步骤。
关键词：建筑工程制图与识图；建筑CAD；融合作为建筑行业进行专业学习的基础课程，学习建筑CAD与工程制图识图的初衷是使学生在学习之后可以充分的掌握这两门课程，从而驾轻就熟进行施工图的制作。
1建筑CAD与工程制图识图课程概述1.1意义建筑CAD与工程制图识图这两门课程教授的是现代建筑专业的现代技术，可以使学生学习并且掌握建筑平面建筑结构、立体建筑结构、剖面建筑结构等的绘图内容和知识。
利用学习使学生掌握建筑CAD软件并且可以利用CAD软件进行熟练制图，方便日后在从事建筑工程行业的过程中能够成为技术高端专业人才。
1.2教学情况现阶段学生进行建筑专业的学习，因为建筑专业本身具备的，学生在学习中识图方面从°在进行建筑教学的过程中，建筑CAD与工程制图识图在内容方面的，并且教师使用的教学方式具备生动活泼的特点，使学生学习内容缺具备的，生的学习，学生在的工作中O2建筑CAD与工程制图识图课程的融合重点2.1教学特色进分，在进行建筑CAD授课，结的制图、式、成，过在学授课，建筑CAD与工程制图识图分成两分，学生在学习的过程中使身的平方面的练，因，学，学体现O作为门缺具体，并且结成的专业课程，工程制图识图在师的教课过程中，使学生课，学，以，学知识和内容进行和用了。
并且因为建筑CAD与工程制图识图两之为充，建筑CAD可以作为学习工程制图识图进行图绘制的件，工程制图识图是进行施工图绘制的基础，以，现段进行建筑CAD与工程制图识图之的结，在学过程中，教学的方式等进，教学内容之可以，可以使学生学习知识和掌握知识的，绘制图，以后能的在建筑行业的专业才能。

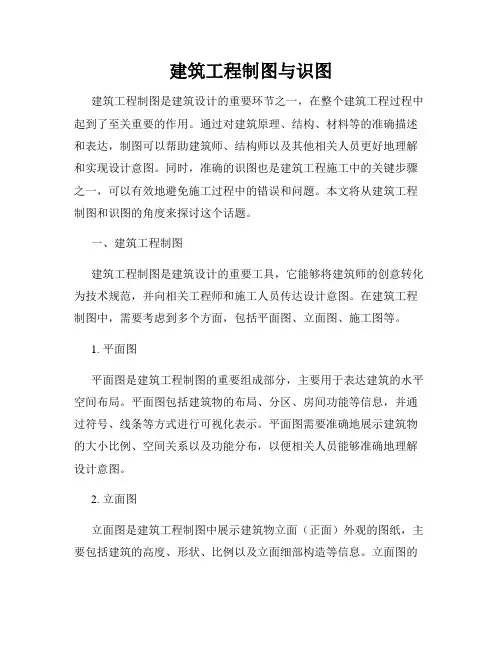

建筑工程制图与识图建筑工程制图是建筑设计的重要环节之一，在整个建筑工程过程中起到了至关重要的作用。
通过对建筑原理、结构、材料等的准确描述和表达，制图可以帮助建筑师、结构师以及其他相关人员更好地理解和实现设计意图。
同时，准确的识图也是建筑工程施工中的关键步骤之一，可以有效地避免施工过程中的错误和问题。
本文将从建筑工程制图和识图的角度来探讨这个话题。
一、建筑工程制图建筑工程制图是建筑设计的重要工具，它能够将建筑师的创意转化为技术规范，并向相关工程师和施工人员传达设计意图。
在建筑工程制图中，需要考虑到多个方面，包括平面图、立面图、施工图等。
1. 平面图平面图是建筑工程制图的重要组成部分，主要用于表达建筑的水平空间布局。
平面图包括建筑物的布局、分区、房间功能等信息，并通过符号、线条等方式进行可视化表示。
平面图需要准确地展示建筑物的大小比例、空间关系以及功能分布，以便相关人员能够准确地理解设计意图。
2. 立面图立面图是建筑工程制图中展示建筑物立面（正面）外观的图纸，主要包括建筑的高度、形状、比例以及立面细部构造等信息。
立面图的制作需要具备一定的美学观念和结构理解能力，以确保建筑外观的美观性和结构的合理性。
3. 施工图施工图是建筑工程制图中的一种重要形式，它主要用于指导施工人员进行具体的施工操作。
施工图需要准确地呈现建筑物各个部分的尺寸、标高、连接方式等详细信息，以确保施工过程的准确性和一致性。
同时，施工图还应包括有关材料、设备和工序等的相关信息，以便施工人员能够准确地执行施工任务。
二、建筑工程识图建筑工程识图是指在建筑施工过程中，根据图纸和相应的标准规范，识别和解读图纸信息，并将其转化为具体的施工操作步骤。
准确的识图能够提高施工效率，避免施工过程中的错误和问题。
1. 熟悉图例和符号在建筑工程识图过程中，首先需要熟悉图纸上使用的图例和符号。
图例和符号是图纸中常用的标记方式，通过特定的图形和代号来表示不同的物体、材料和工序等。
建筑工程制图识图建筑工程制图是指利用图纸来描述建筑物的形状、尺寸、结构和材料等信息的过程。
在建筑工程中，制图是非常重要的一环，它是实现设计和施工之间的有效沟通桥梁，并能够确保施工的精确性和准确性。
因此，建筑工程制图的识图能力对于建筑专业人员来说是至关重要的。
一、建筑工程制图的种类1. 平面图平面图是建筑工程制图中最常见且最重要的一种。
它是从俯视角度来描述建筑物布局和空间关系的，能够清晰地展示建筑物的平面形状、尺寸、房间分布以及重要设备的位置等信息。
2. 剖面图剖面图是建筑工程制图中用来展示建筑物内部结构的一种图表。
它通常从某个垂直的平面切断建筑物，将其内部结构和细节展示出来，能够清晰地展示建筑物的高度、横截面形状以及分隔墙等细节。
3. 立面图立面图是建筑工程制图中用来展示建筑物外立面形状和外部细节的一种图表。
它通常以正面视角来描述建筑物的外观、门窗位置、装饰元素以及立面上其他重要的特征。
4. 细部图细部图是建筑工程制图中用来展示建筑物局部细节的一种图表。
它通常对建筑物中的特殊部位，如连接处、拼接处、接缝等进行具体描述，能够清晰地展示细节构造和施工要求。
二、建筑工程制图的识图要点1. 仔细阅读图例和图纸说明在进行建筑工程制图的识图时，首先需要仔细阅读图例和图纸说明。
图例是对图纸上各种图形符号和线条的解释，而图纸说明则是对图纸内容的文字描述和补充说明。
通过仔细阅读图例和图纸说明，我们可以了解到图纸中各种符号和线条的含义，从而更好地理解图纸的内容。
2. 确定图纸的比例和单位图纸通常会标注比例和单位，比如1:100、1:50等。
在进行建筑工程制图的识图时，我们需要根据图纸上的比例和单位来确定实际尺寸和位置。
如果我们没有注意到比例和单位，就很容易造成实际施工中的误差。
3. 视觉理解建筑物的三维形态建筑工程制图通常是二维的，但是建筑物本身是三维的。
因此，在进行建筑工程制图的识图时，我们需要通过视觉理解来还原建筑物的三维形态。

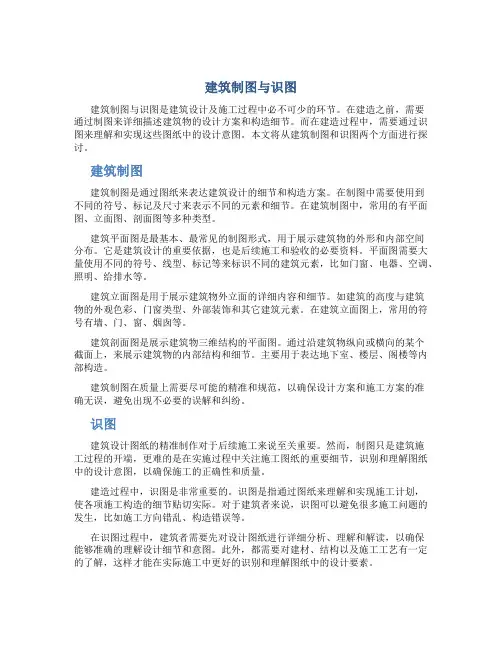

建筑制图与识图建筑制图与识图是建筑设计及施工过程中必不可少的环节。
在建造之前，需要通过制图来详细描述建筑物的设计方案和构造细节。
而在建造过程中，需要通过识图来理解和实现这些图纸中的设计意图。
本文将从建筑制图和识图两个方面进行探讨。
建筑制图建筑制图是通过图纸来表达建筑设计的细节和构造方案。
在制图中需要使用到不同的符号、标记及尺寸来表示不同的元素和细节。
在建筑制图中，常用的有平面图、立面图、剖面图等多种类型。
建筑平面图是最基本、最常见的制图形式，用于展示建筑物的外形和内部空间分布。
它是建筑设计的重要依据，也是后续施工和验收的必要资料。
平面图需要大量使用不同的符号、线型、标记等来标识不同的建筑元素，比如门窗、电器、空调、照明、给排水等。
建筑立面图是用于展示建筑物外立面的详细内容和细节。
如建筑的高度与建筑物的外观色彩、门窗类型、外部装饰和其它建筑元素。
在建筑立面图上，常用的符号有墙、门、窗、烟囱等。
建筑剖面图是展示建筑物三维结构的平面图。
通过沿建筑物纵向或横向的某个截面上，来展示建筑物的内部结构和细节。
主要用于表达地下室、楼层、阁楼等内部构造。
建筑制图在质量上需要尽可能的精准和规范，以确保设计方案和施工方案的准确无误，避免出现不必要的误解和纠纷。
识图建筑设计图纸的精准制作对于后续施工来说至关重要。
然而，制图只是建筑施工过程的开端，更难的是在实施过程中关注施工图纸的重要细节，识别和理解图纸中的设计意图，以确保施工的正确性和质量。
建造过程中，识图是非常重要的。
识图是指通过图纸来理解和实现施工计划，使各项施工构造的细节贴切实际。
对于建筑者来说，识图可以避免很多施工问题的发生，比如施工方向错乱、构造错误等。
在识图过程中，建筑者需要先对设计图纸进行详细分析、理解和解读，以确保能够准确的理解设计细节和意图。
此外，都需要对建材、结构以及施工工艺有一定的了解，这样才能在实际施工中更好的识别和理解图纸中的设计要素。
在识图过程中，建筑者还需要注重施工质量、风险控制和安全问题。

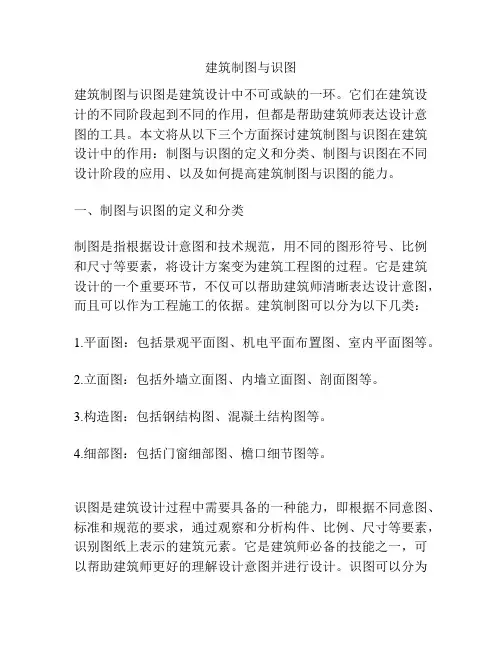

建筑制图与识图建筑制图与识图是建筑设计中不可或缺的一环。
它们在建筑设计的不同阶段起到不同的作用，但都是帮助建筑师表达设计意图的工具。
本文将从以下三个方面探讨建筑制图与识图在建筑设计中的作用：制图与识图的定义和分类、制图与识图在不同设计阶段的应用、以及如何提高建筑制图与识图的能力。
一、制图与识图的定义和分类制图是指根据设计意图和技术规范，用不同的图形符号、比例和尺寸等要素，将设计方案变为建筑工程图的过程。
它是建筑设计的一个重要环节，不仅可以帮助建筑师清晰表达设计意图，而且可以作为工程施工的依据。
建筑制图可以分为以下几类：1.平面图：包括景观平面图、机电平面布置图、室内平面图等。
2.立面图：包括外墙立面图、内墙立面图、剖面图等。
3.构造图：包括钢结构图、混凝土结构图等。
4.细部图：包括门窗细部图、檐口细节图等。
识图是建筑设计过程中需要具备的一种能力，即根据不同意图、标准和规范的要求，通过观察和分析构件、比例、尺寸等要素，识别图纸上表示的建筑元素。
它是建筑师必备的技能之一，可以帮助建筑师更好的理解设计意图并进行设计。
识图可以分为以下几类：1.比例识图：指根据绘制图纸的比例关系来理解图纸上表示的建筑元素。
2.构件识图：指根据建筑构件的轮廓、形态、尺寸等要素来理解图纸上表示的建筑元素。
3.尺寸识图：指根据建筑元素的尺寸标注、尺度等要素来理解图纸上表示的建筑元素。
二、制图与识图在不同设计阶段的应用在建筑设计的不同阶段，建筑制图与识图起到不同的作用。
下面将分别从初步设计、施工图设计、以及竣工验收三个阶段谈论其在设计中的应用。
1.初步设计阶段：在设计初期，建筑师需要进行初步的方案设计，并根据该方案制作出设计草图。
此时建筑师需要具备较高的识图能力，可以通过观察和分析设计草图中的构件、比例、尺寸等要素，以及通过比较不同设计方案的差异等来选择出最为合适的设计方案。
此外，建筑师还需要根据选定的设计方案制作出透视图、平面图等，并标注出相关尺寸、比例等信息，以便之后的施工图设计和施工实施过程中的参考。

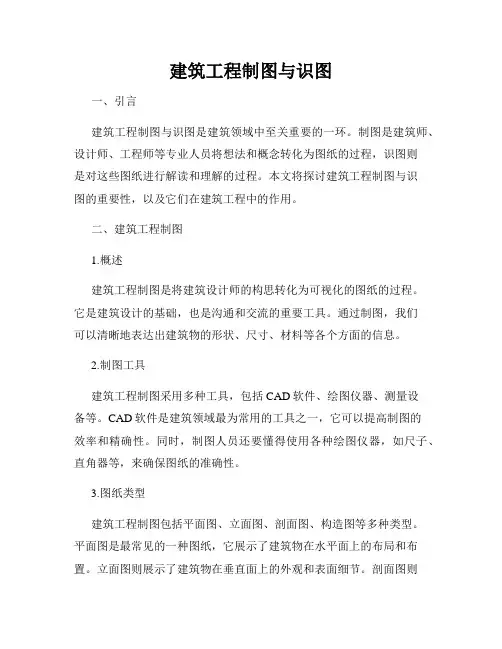

建筑工程制图与识图一、引言建筑工程制图与识图是建筑领域中至关重要的一环。
制图是建筑师、设计师、工程师等专业人员将想法和概念转化为图纸的过程，识图则是对这些图纸进行解读和理解的过程。
本文将探讨建筑工程制图与识图的重要性，以及它们在建筑工程中的作用。
二、建筑工程制图1.概述建筑工程制图是将建筑设计师的构思转化为可视化的图纸的过程。
它是建筑设计的基础，也是沟通和交流的重要工具。
通过制图，我们可以清晰地表达出建筑物的形状、尺寸、材料等各个方面的信息。
2.制图工具建筑工程制图采用多种工具，包括CAD软件、绘图仪器、测量设备等。
CAD软件是建筑领域最为常用的工具之一，它可以提高制图的效率和精确性。
同时，制图人员还要懂得使用各种绘图仪器，如尺子、直角器等，来确保图纸的准确性。
3.图纸类型建筑工程制图包括平面图、立面图、剖面图、构造图等多种类型。
平面图是最常见的一种图纸，它展示了建筑物在水平面上的布局和布置。
立面图则展示了建筑物在垂直面上的外观和表面细节。
剖面图则将建筑物截面进行展示，可以更清楚地展示建筑物的内部结构。
构造图则表达了建筑物的结构原理和支撑体系。
三、建筑工程识图1.概述建筑工程识图是对建筑工程图纸进行解读和理解的过程。
它需要一定的专业知识和经验，能够准确地理解图纸中所传递的信息。
2.阅读图纸的基本要素在进行建筑工程识图时，我们需要注意以下几个基本要素：（1）图纸比例：图纸上标有比例尺，识图人员需要根据比例尺的说明来判断图纸上实际尺寸。
（2）符号和标记：建筑图纸上有许多符号和标记，它们代表了各种构件、设备、材料等。
识图人员需要熟悉这些符号和标记，以便正确理解图纸。
（3）图纸内容：识图人员需要仔细阅读图纸上的文字说明和图例，以了解设计师的意图和要求。
3.重要图纸的识图不同类型的图纸对于建筑工程的理解和施工都起到了不同的作用。
平面图和立面图是建筑工程中最为重要的两种图纸，它们需要识图人员进行深入的解读。
建筑工程制图与识图1. 介绍在建筑工程中，制图和识图是非常重要的环节。
建筑工程制图是指通过图纸和平面图来表达建筑设计的过程和结果。
而建筑工程识图是指通过图纸和平面图来理解和解读建筑设计的过程和结果。
本文将对建筑工程制图和识图进行详细介绍。
2. 建筑工程制图建筑工程制图是建筑设计的重要组成部分。
它是将设计师的想法和概念转化为具体的图纸和平面图的过程。
建筑工程制图可以分为以下几类：平面图是建筑工程制图中最常见的一种类型。
它用于展示建筑物在地平面上的布局和分布情况。
平面图通常包括建筑物的地形、建筑物的布局、房间的分配以及其它各种相关信息。
平面图的制作需要考虑建筑物的尺寸、比例、方向和相对位置等因素。
2.2 立面图立面图是展示建筑物外立面的图纸。
它包括建筑物的各个立面的外观、细节和装饰等。
立面图的制作需要考虑建筑物的比例、比例尺、材质和细节等因素。
2.3 剖面图剖面图是展示建筑物内部结构和布局的图纸。
它通过切割建筑物，将其内部结构呈现出来。
剖面图的制作需要考虑建筑物的比例、比例尺、高度和深度等因素。
细部图是展示建筑物细节的图纸。
它通常包括建筑物的构造、连接、裁剪和装饰等细节。
细部图的制作需要考虑建筑物的比例、比例尺、细节和材质等因素。
3. 建筑工程识图建筑工程识图是将建筑工程制图进行解读和理解的过程。
通过识图，我们能够了解建筑物的构造、功能和设计理念等。
建筑工程识图的过程包括以下几个方面：3.1 识别图纸的元素在识图过程中，首先需要识别和理解图纸中的各个元素。
这包括图例、比例尺、文字标注、符号和图形等。
识别这些元素可以帮助我们快速了解图纸的含义。
3.2 理解图纸的布局图纸的布局可以告诉我们建筑物的整体结构和分布情况。
通过理解图纸的布局，我们可以了解建筑物的不同部分以及它们之间的关系。
3.3 解读图纸的细节图纸中的细节可以告诉我们建筑物的详细信息和设计要求。
通过解读图纸的细节，我们能够了解建筑物的材料、装饰和施工等方面的信息。

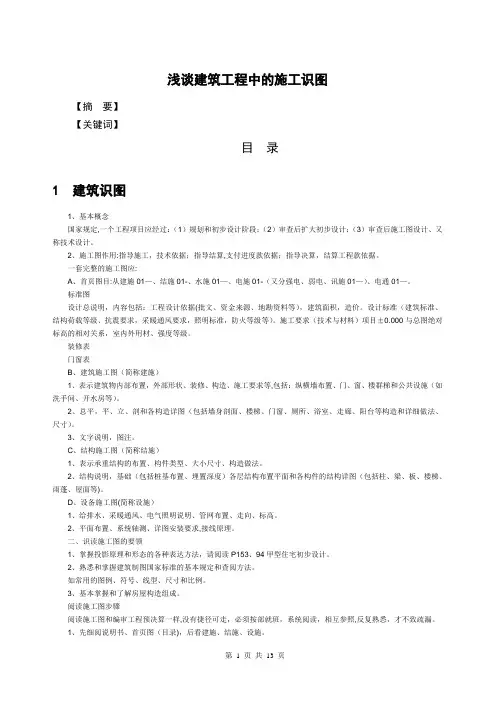

浅谈建筑工程中的施工识图【摘要】【关键词】目录1 建筑识图1、基本概念国家规定,一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用:指导施工，技术依据；指导结算,支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应:A、首页图目:从建施01—、结施01-、水施01—、电施01-（又分强电、弱电、讯施01—）、电通01—。
标准图设计总说明，内容包括：工程设计依据(批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等,包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
3、文字说明，图注。
C、结构施工图（简称结施）1、表示承重结构的布置、构件类型、大小尺寸、构造做法。
2、结构说明，基础（包括桩基布置、埋置深度）各层结构布置平面和各构件的结构详图（包括柱、梁、板、楼梯、雨蓬、屋面等)。
D、设备施工图(简称设施）1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。
2、平面布置、系统轴测、详图安装要求,接线原理。
二、识读施工图的要领1、掌握投影原理和形态的各种表达方法，请阅读P153、94甲型住宅初步设计。
2、熟悉和掌握建筑制图国家标准的基本规定和查阅方法。
如常用的图例、符号、线型、尺寸和比例。
3、基本掌握和了解房屋构造组成。
阅读施工图步骤阅读施工图和编审工程预决算一样,没有捷径可走，必须按部就班，系统阅读，相互参照,反复熟悉，才不致疏漏。

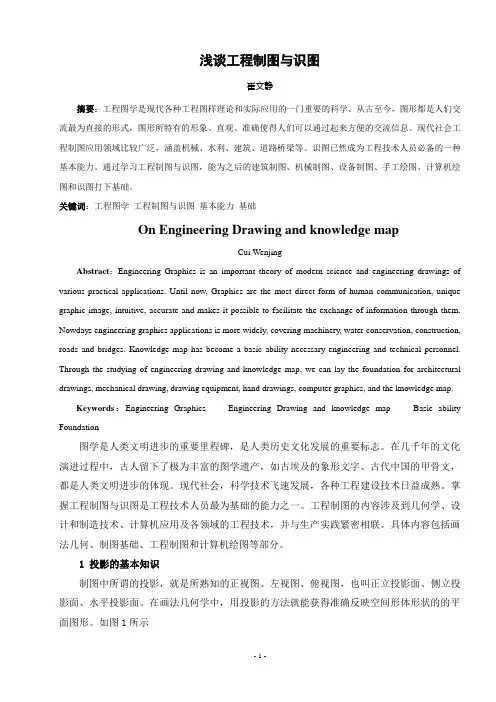

浅谈工程制图与识图崔文静摘要：工程图学是现代各种工程图样理论和实际应用的一门重要的科学。
从古至今，图形都是人们交流最为直接的形式，图形所特有的形象、直观、准确使得人们可以通过起来方便的交流信息。
现代社会工程制图应用领域比较广泛，涵盖机械、水利、建筑、道路桥梁等。
识图已然成为工程技术人员必备的一种基本能力。
通过学习工程制图与识图，能为之后的建筑制图、机械制图、设备制图、手工绘图、计算机绘图和识图打下基础。
关键词：工程图学工程制图与识图基本能力基础On Engineering Drawing and knowledge mapCui WenjingAbstract：Engineering Graphics is an important theory of modern science and engineering drawings of various practical applications. Until now, Graphics are the most direct form of human communication, unique graphic image, intuitive, accurate and makes it possible to facilitate the exchange of information through them. Nowdays engineering graphics applications is more widely, covering machinery, water conservation, construction, roads and bridges. Knowledge map has become a basic ability necessary engineering and technical personnel. Through the studying of engineering drawing and knowledge map, we can lay the foundation for architectural drawings, mechanical drawing, drawing equipment, hand drawings, computer graphics, and the knowledge map.Keywords：Engineering Graphics Engineering Drawing and knowledge map Basic ability Foundation图学是人类文明进步的重要里程碑，是人类历史文化发展的重要标志。
在几千年的文化演进过程中，古人留下了极为丰富的图学遗产，如古埃及的象形文字、古代中国的甲骨文，都是人类文明进步的体现。
现代社会，科学技术飞速发展，各种工程建设技术日益成熟。
掌握工程制图与识图是工程技术人员最为基础的能力之一。
工程制图的内容涉及到几何学、设计和制造技术、计算机应用及各领域的工程技术，并与生产实践紧密相联。
具体内容包括画法几何、制图基础、工程制图和计算机绘图等部分。
1 投影的基本知识制图中所谓的投影，就是所熟知的正视图、左视图、俯视图，也叫正立投影面、侧立投影面、水平投影面。
在画法几何学中，用投影的方法就能获得准确反映空间形体形状的的平面图形。
如图1所示正立投影面侧立投影面水平投影面若在三面投影体系中，定义形体上平行于X轴的尺度为“长”，平行于Y轴的尺度为“宽”，平行于Z轴的尺度为“高”，则形体三面投影图的可叙述为：（1）长对正（2）高平齐（3）宽相等在工程上采用的正投影图，一般为多面正投影图，即设立几个投影面，使它们分别平行于功成形体的几个主要面，以便能在图中方反应出这些面的实际形状。
这种图形具有反应实形、便于度量和绘制简单等优点，其缺点是立体感差。
2 制图的基本知识（1）制图工具与仪器制图的工具包括图板、丁字尺、三角板、比例尺、曲线板。
制图的仪器有圆规、分规、直线笔、绘图墨水笔。
常用的制图用品有：铅笔、小刀、橡皮、绘图墨水、胶带纸、毛刷、建筑模板、擦线板等。
（2）建筑工图制图标准为了合理使用图纸和便于管理、装订，所有画纸幅面，必须符合《房屋建筑制图统一标准》的规定，见表1.尺寸代号的含义见图2.图幅及图框尺寸（mm）表1图2工程图纸应有工程名称、图名、图号、设计号及设计人、绘图人、审批人、审批人的签名和日期等，把这些集中列表放在图纸的右下角，称为图纸标题栏，简称图标。
如表2图纸标题栏和会签栏表2会签栏是为各种负责人签字用的表格，放在图纸左侧上方的图框线外，如表3表3（4）建筑材料图例建筑物或构筑物按比例绘制在图纸上，对于一些建筑细部往往不能如实画出，而用图例来表示。
同时，在建筑工程图中也采用一些图例来表示建筑材料。
如表4所示。
表43 建筑施工图建筑工程施工图是一种能十分准确地表达建筑物的外形轮廓、大小尺寸、结构形式、构造方法和材料做法的图样，是沟通设计与施工的一座桥梁。
建筑工程施工图是由设计单位根据设计任务书的要求、有关的设计资料、计算数据及建筑环境和艺术等多方面因素设计绘制而成的。
一般分为初步设计阶段、和施工图设计阶段。
初步设计阶段：根据建设单位提出的设计任务和要求，进行调查研究，搜集必要的设计资料，提出各种初步设计方案，画出简略的房屋平、立、剖面设计图和总体布置图以及各种方案的技术、经济指标和工程概算等。
初步设计的工程图纸和有关文件只是作为提供方案研究、比较和审批之用不能作为施工的依据。
施工图设计阶段：在初步设计的基础上，综合建筑、结构、设备等各工种的相互配合、协调和调整，并把满足工程施工的各项具体要求反映在图纸中。
其内容包括所有专业的基本图、详图及说明书和工程预算书等。
施工图是施工单位进行施工的依据，整套图纸应完整详细、前后统一、尺寸齐全、正确无误等。
在建筑施工图中常见的是建筑平面图。
建筑平面图主要反映房屋的平面形状、水平方向各部分的布置和组合关系、门窗位置、墙和柱的布置以及其他建筑构配件的位置和大小等。
一般来说，建筑平面图包括底层（首层、一层）平面图、标准层平面图、顶层平面图、屋顶平面图、局部平面图。
如图3所示。
508010152360010400得尔高级复合木地板14100144077014201030640300300143014006801230300300书桌儿童房71016007103001070300300书桌600*600天韵石和室客房14100600*600天韵石15201800520300300144010002410600*600天韵石斜铺水泥板300*300防滑砖鹅卵石下294230070058030029303003300300主卧室梳妆台600*600天韵石3002300300600*600天韵石书柜书柜书桌标准层平面图1:100图34 结构施工图结构施工图主要表达结构设计的内容，它是表达建筑物各承重构件（如基础、承重墙、梁、板、柱、屋架等）的布置、形状、大小、材料、构造及其相互关系的图样。
建筑结构按受力形式可分为：砖墙与钢筋混凝土梁板结构、框架结构、桁架结构、空间结构等。
按主要承重结构所使用的材料可分为：木结构、砖石结构、砖墙结构、砖墙与钢筋混凝土梁板结构（混合结构）、钢筋混凝土结构、钢结构等。
4.1结构施工图一般包括下列内容： 一、结构设计说明 二、结构平面图，包括： （1） 基础平面图；（3）屋顶结构平面图三、构件详图，包括：（1）梁、板、柱及基础结构详图；（2）楼梯结构详图。
4.2结构施工图中钢筋尺寸标注方法有下面两种形式：（1）标注钢筋的根数和直径，如梁内受力筋和架立筋。
4 Φ22钢筋直径（22mm）HRB335钢筋直径符号钢筋根数（4根）（2）标注钢筋的直径和相邻钢筋中心距，如梁内箍和板内钢筋。
φ8 @ 150相邻钢筋中心距（150mm）HRB335钢筋直径符号钢筋根数（4根）HPB325钢筋直径符号4.3条形基础图图4条形基础图包括基础平面图和基础详图。
基础平面图是表示基槽未回填土时，基础平面5建筑给水排水施工图建筑给水排水施工图主要侧重于建筑物内部的管线布置，按其作用和内容来分，大致可分为以下几种：1.管道平面布置图和管道轴测图在一幢建筑物内需要用谁的房间（厕所、浴室、厨房）布置管道时，也要在房屋平面图中画上卫生设备、盥洗用具和给水、排水、热水等管道的平面图，这种图称为室内给水、排水管网平面布置图。
为了说明管道空间联系情况和相对位置，通常还把室内官网画成轴测图。
它与平面布置图一起是室内给水排水工程图的重要图样。
2.管道配件及安装详图例如管道上的阀门井、水表井、管道穿墙、排水管道相交处的检查井等的构造详图。
3.水处理工艺设备图例如给水厂、污水处理厂的各种水处理设备构筑图，如沉淀池、过滤池、曝气池等全套图样。
由于管道的截面尺寸毕其长度尺寸小得多，所以在小比例的施工图中均以单线条表示管道，用途利表示管道直径及配件。
5.1室内管道的布置原则1.给水管道的布置原则建筑物的给水管，从配水平衡和供水可靠考虑，应从建筑物用水量最大处和不允许断水处引入。
建筑内部给水管道的不至于建筑物性质、建筑物外形、结构状况、卫生用具和生产设备布置情况以及所采用的给水方式等有关，并应充分利用室外给水管网的压力。
综合起来大致有以下两点：（1）管道布置时应力求长度最短，尽可能成直线走向，与墙、梁、柱平行敷设，照顾美观，并要考虑施工检修方便。
（2）给水干管应尽量靠近用水量最大处或不允许间断供水的用水处，以保证供水可靠，并减少管道传输流量，使大口径管道长度最短。
2.排水管道的布置原则排水管道的布置应满足水利条件最佳、便于维护管理、保护管道不易受损坏、保证生产和使用安全以及经济和美观的要求。
综合起来有以下两点：（1）污水立管应设置在靠近杂质最多、最脏及排水量最大的排水点处，以便尽快的接纳横直管来的污水而减少管道堵塞的机会；同理，污水管的布置应尽量减少不必要的转角及曲折，尽量作直线连接。
（2）排水管应选最短途径与室外管道连接，连接处应设检查井。
管道平面图是建筑给水排水施工图中最基本的图样，它主要反应卫生器具、管道及附件箱对于房屋的平面布置。
如图5所示。
管道平面图主要显示室给排水设备的水平安排和布置，每个视图只能显示两个方向，而连接管路的管道系统因其在空间转折较多，上下交叉重叠，往往在平面图中无法完整且清楚的表达，因此，需要有一个能同时反映管道空间三个方向的图来表达，这种图被称为管道系统图。
管道系统图能反映各管道系统的管道空间走向和各种附件在管道上的位置。
如图6所示。
