防雷器基本电路图目录一、交流电源防雷器（一）单相并联式防雷器（电路一～电路三） 1～3（二）三相并联式防雷器（电路一～电路三）4～6（三）单相串联式防雷器（通用安全保护电路）7（四）三相串联式防雷器（通用安全保护电路）8二、通信机房用直流电源防雷器（一）并联式防雷器1、正极接地（–48V）直流电源 92、负极接地（＋24V）直流电源 103、正负对称（±110V）直流电源 11 （二）串联式防雷器1、正极接地（–48V）直流电源 122、负极接地（＋24V）直流电源 133、正负对称（±110V）直流电源 14三、通用二级信号防雷器（一）双绞线型信号电路通用电路一～通用电路五 15～19 （二）同轴线型信号电路（1）外导体接地电路（通用电路一～通用电路三） 20～22 （2）外导体不接地电路（通用电路一～通用电路二） 23～24 （三）提高传输频率/速率的方法25四、小功率电源变压器或开关电源保护电路（电路一～电路三）26～28五、通讯电子设备的保护电路（电路一～电路三）29～31六、直流电源与信号同传的保护电路32七、信号电路的双重二级保护方式33八、检测/控制电路的保护（接地、不接地）34～35九、单级信号防雷器1、只用玻璃放电管的保护电路 362、只用半导体过压保护器的保护电路 373、只用TVS管的保护电路 384、复合单级保护电路 39十、天馈防雷器1、单级电路天馈防雷器 402、二级电路天馈防雷器 413、三级电路天馈防雷器 42 十一、防静电保护器 43（一）单相并联式防雷器电路一：最简单的电路600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（一）单相并联式防雷器电路二：较安全的电路说明：1、优点：采用复合对称电路，共模、差模全保护， L、N可以随便接，正常工作时无漏电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。

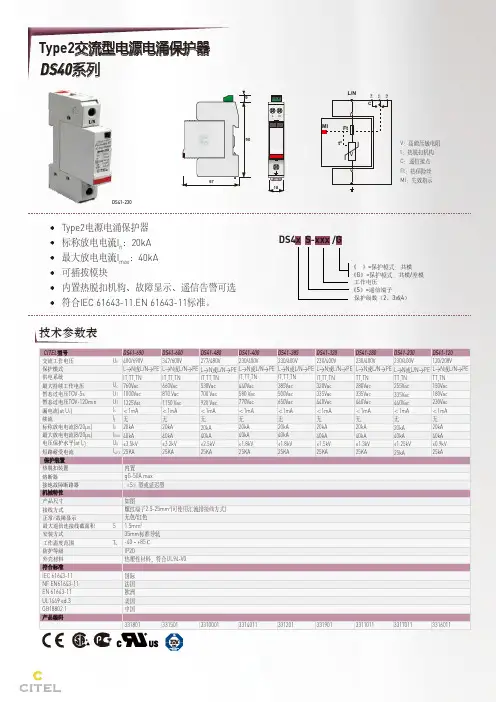

Type2交流型电源电涌保护器DS40系列18L N90967VC141112MIt°Ft V ：高能压敏电阻t ：热脱扣机构C ：遥信接点Ft ：热保险丝MI ：失效指示DS41-230Type2电源电涌保护器标称放电电流I n ：20kA 最大放电电流I max ：40kA 可插拔模块内置热脱扣机构、故障显示、遥信告警可选符合IEC 61643-11.EN 61643-11标准。
工作电压《S 》=遥信端子《 》=保护模式：共模《G 》=保护模式：共模/差模保护级数（2、3或4）DS4x S-xxx /G技术参数表S T uU nU c U T U T I c I f I n I max U p I sccr内置gG-50A max《S 》型或延迟型如图螺纹端子2.5-25mm 2(可使用汇流排接线方式)无色/红色1.5mm 235mm 标准导轨-40 ~ +85℃IP20热塑性材料，符合UL94-V0国际法国欧洲美国中国交流工作电压保护模式供电系统最大持续工作电压暂态过电压TOV-5s 暂态过电压TOV-120min 漏电流(at U c )续流标称放电电流(8/20µs)最大放电电流(8/20µs)电压保护水平(at I n )短路耐受电流热脱扣装置熔断器接地故障断路器CITEL 型号保护装置机械特性符合标准产品编码产品尺寸接线方式正常/故障显示最大遥信连接线截面积安装方式工作温度范围防护等级外壳材料IEC 61643-11NF EN61643-11EN 61643-11UL1449 ed.3GB18802.1DS41-690400/690VL→N 或L/N→PE IT,TT,TN 760Vac 1000Vac 1325Vac ＜1mA 无20kA 40kA ≤3.5kV 25KADS41-600347/600VL→N 或L/N→PE IT,TT,TN 660Vac 870 Vac 1150 Vac ＜1mA 无20kA 40kA ≤3.2kV 25KADS41-480277/480VL→N 或L/N→PE IT,TT,TN 530Vac 700 Vac 920 Vac ＜1mA 无20kA 40kA ≤2.5kV 25KADS41-400230/400VL→N 或L/N→PE IT,TT,TN 440Vac 580 Vac 770Vac ＜1mA 无20kA 40kA ≤1.8kV 25KADS41-385230/400VL→N 或L/N→PE IT,TT,TN 385Vac 500Vac 650Vac ＜1mA 无20kA 40kA ≤1.8kV 25KADS41-320230/400VL→N 或L/N→PE IT,TT,TN 320Vac 335Vac 440Vac ＜1mA 无20kA 40kA ≤1.5kV 25KADS41-280230/400VL→N 或L/N→PE TT,TN 280Vac 335Vac 440Vac ＜1mA 无20kA 40kA ≤1.3kV 25KADS41-230230/400VL→N 或L/N→PE TT,TN 255Vac 335Vac 440Vac ＜1mA 无20kA 40kA ≤1.25kV 25kADS41-120120/208VL→N 或L/N→PE TT,TN 150Vac 180Vac 230Vac ＜1mA 无20kA 40kA ≤0.9kV 25kA33180133150133100013314011331201331901331101133170113316011Type2交流型电源电涌保护器DS42,DS43,DS444460.890967543636727212345Vt°MIFt V Ft MIt°VFtMIt°GL/N L/N LNL1L2L3L1L2L3NL1L2L3NV FtMIt°GVt°MIFt V FtMIt°V t°MIFt V Ft MIt°V Ft MIt°V Ft MIt°V t°MIFtV FtMIt°VFtMIt°12345V ：高能压敏电阻t ：热脱扣机构C ：遥信接点Ft ：热保险丝MI ：失效指示型 号产品编码工作电压供电系统保护模式电压保护水平图 号I max total L→PE L→N N→PE DS44-400/G DS44-385/G DS44-320/G DS44-280/G DS44-230/GDS44-400DS44-385DS43-690DS43S-600DS43-480DS42-400/G DS42-385/G DS42-320/G DS42-280/G DS42-230/G DS42-400DS42-320DS42-280461412461212461912461112461512461402461202461803461723461007461411461211461911461111461511461401461901461101230/400V 3相+N 230/400V 3相+N 230/400V 3相+N 230/400V 3相+N 230/400V 3相+N 230/400V 3相+N 230/400V 3相+N 400/690V 3相347/600V 3相277/480V 3相230V 单相230V 单相230V 单相230V 单相230V 单相230V 单相230V 单相230V 单相IT-TT-TNS IT-TT-TNS IT-TT-TNS TT-TNS TT-TNS TT-TNS TT-TNS IT-TNC IT-TNC IT-TNC TT-TNS TT-TNS TT-TNS TT-TNS TT-TNS TT-TNS TT-TNS TT-TNSL/N ,N/PE L/N ,N/PE L/N ,N/PE L/N ,N/PE L/N ,N/PE L/PE ,N/PE L/PE ,N/PE L/PE L/PE L/PE L/N ,N/PE L/N ,N/PE L/N ,N/PE L/N ,N/PE L/N ,N/PE L/PE ,N/PE L/PE ,N/PE L/PE ,N/PE40kA 40kA 40kA 40kA 40kA 160kA 160kA 120kA 120kA 120kA 40kA 40kA 40kA 40kA 40kA 80kA 80kA 80kA-----≤1.8kV ≤1.8kV ≤3.5kV ≤3.2kV ≤2.5kV -----≤1.8kV ≤1.5kV ≤1.3kV≤1.8kV ≤1.8kV ≤1.5kV ≤1.3kV ≤1.25kV -----≤1.8kV ≤1.8kV ≤1.5kV ≤1.3kV ≤1.25kV ---≤1.5kV ≤1.5kV ≤1.5kV ≤1.5kV ≤1.5kV ≤1.8kV ≤1.8kV ---≤1.5kV ≤1.5kV ≤1.5kV ≤1.5kV ≤1.5kV ≤1.8kV ≤1.5kV ≤1.3kVDS44-230/G。
AIMIKA防雷B级电涌保护器技术参数产品介绍：依据IEC标准，此防雷器属B级电源防雷器，其性能测试符合IEC61643－1中Ⅱ类测试标准。
应用于LPZOB-LPZ1区界面，适用于引入建筑物的220/380V交流电源系统第一级保护。
用于总配电柜的B级防雷，性能优越，密封性好、外观美观、安装接线方便，具有防尘、防腐蚀、防爆、阻燃等功能。
能防止雷击、工业噪声或其它原因产生的感应过电压、过电流现象和其它瞬间浪涌电压对系统或设备造成永久性损坏或瞬间中断等危害。
AIMIKA系列电源浪涌保护器采用并联瞬态浪涌释放方式，当供电线路遭受过电压、过电流时将雷电能量或其它干扰过电压、过电流有效抑制，使各线路间的电位差基本保持不变，确保电气设备安全运行。
内包含一个热感和动态的断路器，当防雷器因超负荷（遭雷击，线路感应过电压）而损坏时，热感断路器断开使防雷器模块从主电路中脱离出来，保证供电系统正常工作；同时状态显示窗口会由绿色标识变成红色。
红色标识表示后端用电设备不再受到保护，需要及时更换相应的新模块。
AIMIKA系列电源浪涌保护器可配置远程遥信报警端子，接线端的线截面最大为1.5mm2，端子额定功率为AC：250V/0.5A或DC：250V/0.1A。
维护人员可直接在控制中心机房等远地观察防雷器的工作状态。
AIMIKA系列电源浪涌保护器模块化结构，可带电插拔更换防雷模块，维护方便。
失效窗口状态指示，失效时窗口由绿色变为红色。
可选择遥信报警装置(带-FM标识)适用于各种配电制式：TT、TN、IT。
TT制式应采用N-PE保护模式响应时间快，使用寿命长，残压低。
安装在低压总配电柜内，采用并联安装，要求接线务必牢固。
接地导线至少为16㎜2，引线长度不应大于1米。
定期检查模块窗口指示状态，绿色时正常，红色时为损坏。
故障损坏的模块应及时更换。
技术参数：技术参数AB40（8/20µs）AA60（8/20µs）有遥信触点（常闭-常开触点）AB40FM AA60FM没遥信触点（常闭-常开触点）AB40 AA60桥接件防雷器设定电压Uc 440/385V 440/385V额定放电电流In 40kA 150kA 65kA 200kA最大放电电流Imax 80kA 250kA 120kA 300kA保护电平Up 2.8kV 2.9kV25kA时的残压＜2.0kV ＜2.0kV前置熔断器50A 100A响应时间t a ＜25ns ＜25ns漏电流＜15μA＜15μA温度范围-40℃~80℃-40℃~80℃防护等级，符合IEC60529/EN60 529 IP20 IP20绝缘外壳材料PBT/PA-F PBT/PA-F阻燃等级，符合UL94-V0 UL94-V0遥信触点最大允许工作电流交流0.2A/125V 0.2A/125VImax AC遥信触点最大允许工作电流直流0.5A/48V 0.5A/48VImax DC螺纹双接线端子/遥信接口M5/M2 M5/M2扭矩双接线端子/遥信接口6Nm/0.25Nm 6Nm/0.25Nm 设计型号订货号设计型号订货号设计型号订货号没遥信触点AA60-3P 0983608 AA60-3P+1 0987608 AA60-4P 0984608 有遥信触点AA60FM-3P 0983609 AA60-FM /3P+1 0987609 AA60FM-4P 0984609 没遥信触点AB40-3P 0983410 AB40-3P+1 0985410 AB40-4P 0984410 有遥信触点AB40FM-3P 0983411 AB40FM-3P+1 0985411 AB40FM-4P 0984411 C级电涌保护器技术参数产品介绍：依据IEC标准，此防雷器属C级电源防雷器，其性能测试符合IEC61643－1中Ⅱ类测试标准。
深圳市安普迅通信技术有限公司是专业的防雷器生产厂商，主要的防雷系列有：AX电源防雷箱，AM电源防雷模块、AS信号防雷器、AR天馈防雷器、AJ监控系统三合一(二合一)集成防雷器、防雷插座（排插），千兆网防雷器，POE以太网供电防雷器，并对外提供OEM 等。
三相交流电源避雷器型号：三相交流电源避雷器型号技术参数：单相交流电源避雷器型号又称电源防雷模块，电涌保护器/避雷器型号｜浪涌抑制器｜避雷器型号｜避雷器是安普迅公司生产的避雷器型号，品牌为安迅ANSUN单相交流电源避雷器型号技术参数：直流电源避雷器型号又称电源防雷模块，电涌保护器/避雷器型号｜浪涌抑制器｜避雷器型号｜避雷器是安普迅公司生产的避雷器型号，品牌为安迅ANSUN直流电源避雷器型号主要性能参数光伏太阳能避雷器型号主要技术参数电源防雷插座技术参数网络信号避雷器型号网络信号避雷器型号技术参数视频信号避雷器型号技术参数控制信号避雷器型号技术参数工控模拟流量控制信号避雷器型号工业模拟流量控制信号避雷器型号技术参数音频信号避雷器型号又叫电话线避雷器型号，音频避雷器，通道避雷器型号。
安普迅是专业生产避雷器型号的避雷器型号生产厂家。
音频信号避雷器型号技术参数电话交换机避雷器型号电话防雷排插串口信号避雷器型号又叫RS232信号避雷器型号或DB头串口信号避雷器型号串口信号避雷器型号技术参数开关型天馈避雷器型号又叫：天馈避雷器/开关型天馈避雷器型号/放电管型天馈避雷器型号/天馈线避雷器三合一监控避雷器型号又叫三合一CCTV视频避雷器型号，三合一避雷器型号，球机避雷器型号，CCTV三合一避雷器型号，监控三合一避雷器，电源视频控制三合一避雷器型号，避雷器。
安普迅是专业的避雷器型号生产厂家，深圳知名防雷公司，专业生产各种型号避雷器型号，品牌为安迅ANSUN.提供5年质保服务。
123监控二合一避雷器型号监控二合一避雷器型号又叫二合一避雷器型号，监控摄像机避雷器型号和电源视频二合一避雷器型号。

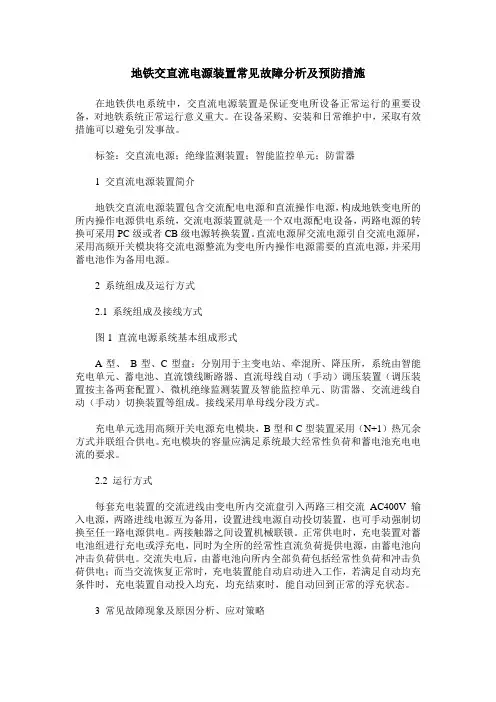

地铁交直流电源装置常见故障分析及预防措施在地铁供电系统中，交直流电源装置是保证变电所设备正常运行的重要设备，对地铁系统正常运行意义重大。
在设备采购、安装和日常维护中，采取有效措施可以避免引发事故。
标签：交直流电源；绝缘监测装置；智能监控单元；防雷器1 交直流电源装置简介地铁交直流电源装置包含交流配电电源和直流操作电源，构成地铁变电所的所内操作电源供电系统，交流电源装置就是一个双电源配电设备，两路电源的转换可采用PC级或者CB级电源转换装置。
直流电源屏交流电源引自交流电源屏，采用高频开关模块将交流电源整流为变电所内操作电源需要的直流电源，并采用蓄电池作为备用电源。
2 系统组成及运行方式2.1 系统组成及接线方式图1 直流电源系统基本组成形式A型、B型、C型盘：分别用于主变电站、牵混所、降压所，系统由智能充电单元、蓄电池、直流馈线断路器、直流母线自动（手动）调压装置（调压装置按主备两套配置）、微机绝缘监测装置及智能监控单元、防雷器、交流进线自动（手动）切换装置等组成。
接线采用单母线分段方式。
充电单元选用高频开关电源充电模块，B型和C型装置采用（N+1）热冗余方式并联组合供电。
充电模块的容量应满足系统最大经常性负荷和蓄电池充电电流的要求。
2.2 运行方式每套充电装置的交流进线由变电所内交流盘引入两路三相交流AC400V输入电源，两路进线电源互为备用，设置进线电源自动投切装置，也可手动强制切换至任一路电源供电。
两接触器之间设置机械联锁。
正常供电时，充电装置对蓄电池组进行充电或浮充电，同时为全所的经常性直流负荷提供电源，由蓄电池向冲击负荷供电。
交流失电后，由蓄电池向所内全部负荷包括经常性负荷和冲击负荷供电；而当交流恢复正常时，充电装置能自动启动进入工作，若满足自动均充条件时，充电装置自动投入均充，均充结束时，能自动回到正常的浮充状态。
3 常见故障现象及原因分析、应对策略3.1 交流盘接触器控制回路时间继电器故障故障现象及原因分析：故障发生时交流盘一、二段失电，造成充电屏无输出、整流变温控器失电。
电源口防雷电路的设计需要注意的因素较多，有如下几方面：1、防雷电路的设计应满足规定的防护等级要求，且防雷电路的残压水平应能够保护后级电路免受损坏。
2、在遇到雷电暂态过电压作用时，保护装置应具有足够快的动作响应速度，即能尽早的动作限压和旁路泄流。
3、防雷电路加在馈电线路上，不应影响设备的正常馈电。
例如，采用串联式电源防雷电路时，防雷电路应可通过设备满负荷工作时的电流并有一定的裕量。
4、防护电路在系统的最高工作电压时不应动作。
通常在交流回路中，防护电路的动作电压是交流工作电压有效值的2.2~2.5倍，在直流回路中，防护电路的动作电压是直流额定工作电压的1.8~2倍。
5、防雷电路加在馈电线路上，不应给设备的安全运行带来隐患。
例如，应避免由于电路设计不当而使防雷电路存在着火等安全隐患。
6、在整个馈电通路上存在多级防雷电路时，应注意各级防雷电路间有良好的配合关系，不应出现后级防雷电路遭到雷击损坏而前级防雷电路完好的情况。
7、防雷电路应具有损坏告警、遥信、热容和过流保护功能，并具有可替换性。
下面分别给出交流电源口和直流电源口的防雷电路设计指导。
一、交流电源口防雷电路设计1、交流电源口防雷电路交流电源口防雷电路上图是一个两级的交流电源口防护电路：a、Gl和G2为气体放电管2、Rvz1~Rvz6为压敏电阻3、Fl和F2为空气开关4、F3和F4为保险5、Ll和L2是退耦电感。
电路原理简述如下：第1级防雷电路为具有共模和差模保护的电路，差模保护采用的压敏电阻。
共模保护采用压敏电阻和气体放电管串联。
第1级防雷电路的通流能力较高，通常在几十kA(8∕20us)。
第1级防雷电路宜选用空气开关做短路过流故障的保护器件。
第2级防雷电路的形式与第1级相同，合理设计第1级电路和第2级电路间的电感值，可以使大部分的雷电流通过第1级防雷电路泄放，第2级电路只泄放少部分雷电流，这样就可以通过第2级电路将防雷器的输出残压进一步降低以达到保护后级设备的目的。

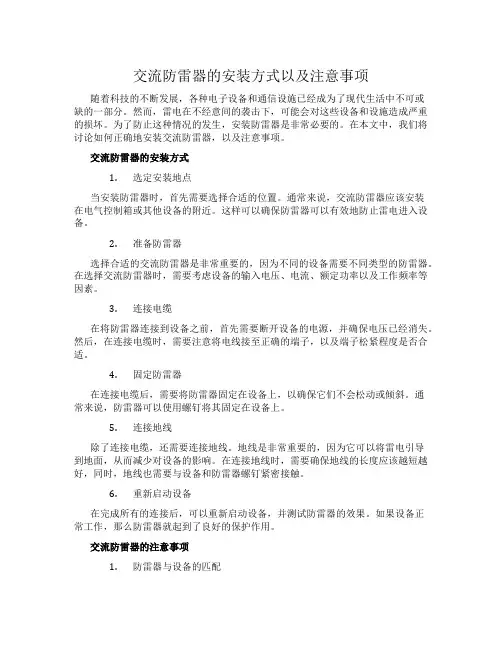

交流防雷器的安装方式以及注意事项随着科技的不断发展，各种电子设备和通信设施已经成为了现代生活中不可或缺的一部分。
然而，雷电在不经意间的袭击下，可能会对这些设备和设施造成严重的损坏。
为了防止这种情况的发生，安装防雷器是非常必要的。
在本文中，我们将讨论如何正确地安装交流防雷器，以及注意事项。
交流防雷器的安装方式1.选定安装地点当安装防雷器时，首先需要选择合适的位置。
通常来说，交流防雷器应该安装在电气控制箱或其他设备的附近。
这样可以确保防雷器可以有效地防止雷电进入设备。
2.准备防雷器选择合适的交流防雷器是非常重要的，因为不同的设备需要不同类型的防雷器。
在选择交流防雷器时，需要考虑设备的输入电压、电流、额定功率以及工作频率等因素。
3.连接电缆在将防雷器连接到设备之前，首先需要断开设备的电源，并确保电压已经消失。
然后，在连接电缆时，需要注意将电线接至正确的端子，以及端子松紧程度是否合适。
4.固定防雷器在连接电缆后，需要将防雷器固定在设备上，以确保它们不会松动或倾斜。
通常来说，防雷器可以使用螺钉将其固定在设备上。
5.连接地线除了连接电缆，还需要连接地线。
地线是非常重要的，因为它可以将雷电引导到地面，从而减少对设备的影响。
在连接地线时，需要确保地线的长度应该越短越好，同时，地线也需要与设备和防雷器螺钉紧密接触。
6.重新启动设备在完成所有的连接后，可以重新启动设备，并测试防雷器的效果。
如果设备正常工作，那么防雷器就起到了良好的保护作用。
交流防雷器的注意事项1.防雷器与设备的匹配不同的设备需要不同型号的防雷器，特别是在额定电压和功率上。
在选择防雷器时，需要找到与设备匹配的型号，并确保防雷器可以完全保护设备。
2.防雷器的安装位置安装交流防雷器的位置是非常重要的。
通常情况下，防雷器要安装在设备的输入端或输出端，而不是设备内部。
这可以确保防雷器可以直接接触雷电，从而更好地保护设备。
3.地线的连接防雷器的地线是用来将雷电引入地面，从而保护设备。
防雷器基本电路图目录一、交流电源防雷器（一）单相并联式防雷器（电路一～电路三） 1～3（二）三相并联式防雷器（电路一～电路三）4～6（三）单相串联式防雷器（通用安全保护电路）7（四）三相串联式防雷器（通用安全保护电路）8二、通信机房用直流电源防雷器（一）并联式防雷器1、正极接地（–48V）直流电源 92、负极接地（＋24V）直流电源 103、正负对称（±110V）直流电源 11 （二）串联式防雷器1、正极接地（–48V）直流电源 122、负极接地（＋24V）直流电源 133、正负对称（±110V）直流电源 14三、通用二级信号防雷器（一）双绞线型信号电路通用电路一～通用电路五 15～19 （二）同轴线型信号电路（1）外导体接地电路（通用电路一～通用电路三） 20～22 （2）外导体不接地电路（通用电路一～通用电路二） 23～24 （三）提高传输频率/速率的方法25四、小功率电源变压器或开关电源保护电路（电路一～电路三）26～28五、通讯电子设备的保护电路（电路一～电路三）29～31六、直流电源与信号同传的保护电路32七、信号电路的双重二级保护方式33八、检测/控制电路的保护（接地、不接地）34～35九、单级信号防雷器1、只用玻璃放电管的保护电路 362、只用半导体过压保护器的保护电路 373、只用TVS管的保护电路 384、复合单级保护电路 39十、天馈防雷器1、单级电路天馈防雷器 402、二级电路天馈防雷器 413、三级电路天馈防雷器 42 十一、防静电保护器 43（一）单相并联式防雷器电路一：最简单的电路600V。
当要求的通流容量≤3KA时，可以用玻璃放电管代替。
4、压敏电阻和气体放电管都必须按冲击10次以上的降额值计算通流容量（压敏电阻为一次冲击通流容量的三分之一左右，气体放电管为最大通流容量的一半左右）。
（一）单相并联式防雷器电路二：较安全的电路说明：1、优点：采用复合对称电路，共模、差模全保护， L、N可以随便接，正常工作时无漏电流，可延长器件使用寿命，由于陶瓷气体放电管失效模式大多为开路，不易引起火灾。
防雷器技术参数及防雷器的分类防雷器技术参数及防雷器的分类1.防雷器的重要技术参数（1）标称电压UN该值与被保护系统的额定电压相符，在信息技术系统中此参数与选用的保护器的类型相对应，它标出交流或直流电压。
比如在单相供电中一般标为230V/50Hz。
（2）额定电压Uc（最大持续操作电压）这个值表明白保护器的最大持续工作电压。
即能够长期施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
比如385VAC、500VDC。
（3）额定放电电流Isn它指给保护器施加8/20mus脉冲宽度的标准雷电波冲击10次时，保护器所能耐受的最大冲击电流峰值。
该图是国际上如IEEE587，BS6651，IEC1024和UL等用于测试防雷器性能的雷电模拟冲击波的标准波形。
比如20kA，40kA等。
（4）最大放电电流Imax它指给保护器施加上述8/20mus脉冲宽度的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
比如型号为ZYSPD40K385B防雷器的Isn=40kA时，Imax=60kA。
【防雷器技术参数及防雷器的分类】（5）电压保护级别Up它指在下列测试中，防雷器两端的电压最大值，这里有两项测试内容：额定放电电流时的残压值,如ZYSPD20K385C/4时防雷器的残压值1.6kV。
施加上升率为1kV/S时防雷器两端的电压值，如ZYSPDTRJ11/2防雷器的电压保护级别260V。
（6）响应时间tA这个值反映在在保护器内特别元件的动作灵敏度和击穿时间,在肯定时间内的变化取决于dmu/dt或di/dt的斜率,防雷器的响应时间在10～100ns之内。
（7）数据传输速率Vs表示在一秒内传输多少比特（bps）的信息，是数据传输系统中正确选用防雷器的参考值。
防雷保护器的数据传输速率取决于系统的传输方式；比如网络信息保护线路的保护器ZYSPDN系列适用于网络信息、数据传输线路设备的过压保护，这类防雷器适用于500kbps～100Mbps传输速率的线路。
什么是电源防雷器？一、引言电源防雷是防止雷电和其他内部过电压侵入设备造成损坏，从室外防雷与线路防雷相结合的综合防雷方案，介绍了外部避雷和内部避雷、保护区、防雷等电位连接等概念。
分析了电源防雷工作原理。
采用电源防雷能在较短时间内释放电路上因雷击感应而产生的大量脉冲能量短路泄放到大地，降低设备各接口间的电位差，从而保护电路上的设备。
二、综合防雷考虑室外防雷与线路防雷相结合的综合防雷方案。
1.外部避雷和内部避雷避雷针（或避雷带、避雷网）、引下线和接地系统构成外部防雷系统（图1），主要是为了保护建筑物免受雷击引起火灾事故。
雷电的破坏力极大，防雷仅有外部防雷是不够的，雷电波会侵入各电气通道（如电源线、信号线和金属管道等）。
由其产生的高电压和浪涌电压对电讯设备、网络、信息、系统有极大的危害，轻则毁坏线路，重则损坏设备，系统瘫痪，造成难以估算的损失，所以必须有内部防雷。
外部防雷系统从0级保护区到较内层保护区，必须实行分级保护，对于电源系统，分为Ⅰ、Ⅱ、Ⅲ、Ⅲ、Ⅳ级（图3），从而将过电压降到设备能承受的水平。
对于信号系统，则分为粗保护和精细保护，粗保护量级根据所属保护区的级别，而精细保护则要根据电子设备的敏感度来进行选择。
从理论上讲，雷电流约有50％是直接流入大地，还有50％将平均流入电气通道（如电源线、信号线和金属管道等）。
防雷保护区内部防雷系统则是防止雷电和其他内部过电压侵入设备造成毁坏，这是外部防雷系统无法保证的。
为了实现内部避雷，需要在进出建筑物的保护区的电缆、金属管道等都要安装避雷器及过压保护器，并实行等电位连接。
2.保护区一个欲保护的区域，从电磁兼容的观点考虑，由外到内可分为几级保护区（图2），较外层是0级，是直接雷击区域，危险性较高，越往里，则危险程度越低，过压主要是沿线窜入的，保护区的界面通过外部防雷系统，钢筋混凝土及金属罩等构成的屏蔽层而形成，电气通道以及金属管道等则经过这些界面。
防雷分级保护防雷等电位连接3.防雷等电位连接为了彻底消除雷电引起的毁坏性的电位差，特别需要实行等电位连接，电源线、信号线、金属管道等都要通过过压保护器进行等电位连接，各个内层保护区的界面处，同样要依次进行局部等电位连接，各个局部等电位连接棒互相连接，并较后与主等电位连接棒相连（图4）。
10/350开关型一级电源防雷攻略10/350波长型防雷器，是一种石墨间隙型的防雷器，具有极强的放电能力，属开关型防雷器，开关型复合式防雷器是依据IEC61643-1和GB18802.1标准设计制造，具有很高的雷电流泄放能力，单模块冲击电流最大可达50KA（10/350μs)。
可广泛应用于雷击风险较高地区的设备系统电源第一级防雷保护，可组合后用于单/三相供电线路。
10/350一级防雷器基本说明：AM系列电涌保护器是按SPD I级分类试验要求设计的复合式防雷器,可用于电源线路的负载设备第一、二级防护,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0A-2界面。
10/350一级防雷器产品特点1：标准35mm导轨安装，结构紧凑，双接线端(凯文方式)。
2：可选劣化状态指示灯（红灯亮，防雷器故障，需及时更换）,方便安装与维护，核心部件采用抗氧化零件。
3：B+C级保护，泄放能量大，残压低。
（每线Iimp50KA Up≤2000V) 4:采用独有自点火技术,无工频续流,无漏电流，安全系数高。
.功能和适用范围· AM-10/350-50型交流电源防雷器是一种设计用于中性线和保护接地体之间的火花间隙保护器，可使用在TN-S、TT、和IT系统内。
两层火花间隙位于该装置内部，是由多片高能石墨电极圆盘组成。
高耐热性的特氟纶隔环，可靠地保证了火花间隙内部精确限定的安全距离。
·该防雷器满足标准DIN VDE 0675 Part 6（Draft 11.89）A1\A2对B类防雷器件的需求条件以及标准IEC61643-1（02.98）对I级防雷器的要求。
该装置设计使用于O区到1区之间（根据IEC 62305-4对雷电保护区的定义）。
·对于建筑特的雷电保护安装工程或通过架空线引入电源的其它场所的雷电保护安装工程，LY1-B （10/350）系列电源防雷器的使用，提供雷电保护的等电位连接。
电源防雷器的选型1、电源防雷器的分类 1）按产品性能分类:电压开关型SPD——采用放电间隙技术，可最大限度的消除电网后续电流，疏导10/350μs的模拟雷电冲击电流，按照IEC61312-3的要求，一般用在LPZOB-LPZ1区中电源系统的防雷器。
（亦称短路型SPD）产品特点：雷电通流量大，无漏泄电流，多用于建筑物的总配电系统，实用于各种供电系统制式中。
电压限制型SPD——采用压敏器件，其可较大程度减低电网上的残压，疏导8/20μs的模拟雷电冲击电流，按照IEC61312-3的要求，一般用在LPZ1-LPZ2区中电源系统的防雷器。
产品特点：反应时间快，残压低，应用于TN制式保护效果较好。
（在TT制式中如有漏泄电流，可能引起地电位的升高）复合型SPD——由电压开关型组件和电压限制型组件组合而成的防雷器。
其特性随所加电压的特性可表现为电压开关型、电压限制型或两者特性皆有。
（通常指相线与零线之间采用压敏防雷模块，而零线与地线之间采用放电间隙防雷模块（NPE模块）的防雷器）产品特点：在接地阻抗高或地线接触不良的情况下，因防雷器接在相线与零线之间，而相线与零线回路阻抗主要是供电变压器和电缆，阻抗很低而故障电流很大，流经防雷器的电流可使前端保护断路器或熔断器动作，把防雷器与电网隔离。
2）按保护级别分类: 防雷器按IEC分类方法，分为I、II、III级（顺序对应为B、C、D三级）B级（第I级）防雷器——适用于LPZOA区或LPZOB区与LPZ1区交界面处的等电位连接，能承受直击雷的能量和释放部分直接雷击电流的防雷器。
C级（第II级）防雷器——适用于LPZ1区与LPZ2区交界面处的等电位连接，能够释放由远距离或传导雷击以及开关转换而引起的电涌的防雷器。
D级（第III级）防雷器——适用于LPZ2区与其后续防雷区交界面处的等电位连接，为了保护线路末端的单个负载而设计的防雷器。
3）按电源特性分类: 分为单相交流、三相交流和直流三种。
