通信电源防雷与接地安装规范拟制：xxx日期：1999－07审核：__接地工作小组__日期：1999－08～09 _____________________________________________ 规范化审查：_______________日期：__________ 批准：___________________日期：__________更改信息登记表规范名称: 规范编码:1.目的2.适用范围3. 引用/参考标准4.定义5.基本要求6.接地安装7.注意事项8.附录接地电阻的测量方法1、目的规范通信电源装机时的防雷与接地工作，确保通信电源具备正常的防雷、浪涌保护和防电击功能。

2、适用范围2.1 本规范规定了实现通信电源防雷与接地功能的要求和方法。

对于其它类似的低压电气装置，如电力操作电源、铁路信号电源、接入网电源等，亦可参考执行。

2.2 在制定本规范时，已注意到同现行国家相关标准的原意保持一致。

若在执行过程中发现本规范与国家现行相关标准矛盾时，应以国家标准为准，并及时向公司主管部门报告。

2.3 若执行本规范个别条文有困难时，应在开机运行前充分论述理由，提出采取措施的报告，报公司主管部门审批。

2.4 本规范解释权属深圳市华为电气股份有限公司。

3、引用/参考标准IEC 61024 Protection of structures against lightningIEC 1312 Protection against lightning electromagnetic impulseIEC 60364-4-41 建筑物电气装置安全防护电击防护YD 2011-93 微波站防雷与接地设计规范YDJ 26-89 通信局（站）接地设计暂行技术规定（综合楼部分）YD/T 994-1998 通信电源设备的防雷技术要求和测试方法DL/T 621-1997 交流电气装置的接地DL 548-94 电力系统通信站防雷运行管理规程YD 5078-98 通信工程电源系统防雷技术规定4、定义4.1 接地体（earthing electrode）埋入地中并直接与大地接触的金属导体。

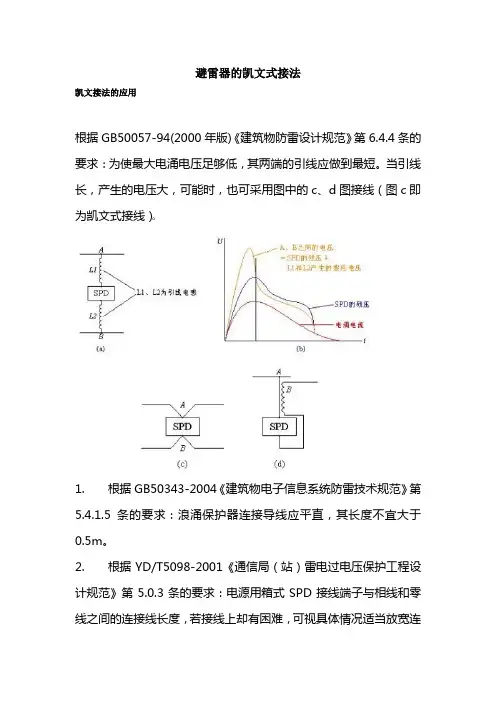

避雷器的凯文式接法凯文接法的应用根据GB50057-94(2000年版)《建筑物防雷设计规范》第6.4.4条的要求：为使最大电涌电压足够低，其两端的引线应做到最短。

当引线长，产生的电压大，可能时，也可采用图中的c、d图接线（图c即为凯文式接线）。

1. 根据GB50343-2004《建筑物电子信息系统防雷技术规范》第5.4.1.5条的要求：浪涌保护器连接导线应平直，其长度不宜大于0.5m。

2. 根据YD/T5098-2001《通信局（站）雷电过电压保护工程设计规范》第5.0.3条的要求：电源用箱式SPD接线端子与相线和零线之间的连接线长度，若接线上却有困难，可视具体情况适当放宽连接线长度，但其截面积应适当增大；SPD接地线的长度应小于1m，且应就近接地。

根据以上标准规范的要求，安装防雷箱时，选择安装位置和布线方式都要尽量使其两端的引线做到最短，其目的就是为了减少过长的引线而引入的额外的残压对设备的危害，避免降低SPD对设备的保护效果。

下面我们举例说明采用普通并联式接线方式与采用凯文式接线方式对设备保护效果的不同：A点为交流配电箱。

B点为机房接地母排。

假设A点到防雷箱的距离为1米，则L1的电感量大约为1uH。

假设防雷箱到B点的距离为5米，则L2的电感量大约为5uH。

开关电源交流输入侧得到的剩余电压（残压）＝L1的残压＋防雷箱的残压＋L2的残压，并不仅仅是防雷箱的残压。

假设通过防雷箱的雷电流为20KA：防雷箱的残压为1500VL1的残压＝L1*di/dt＝1uH*20KA/10uS＝2KVL2的残压＝L2*di/dt＝5uH*20KA/10uS＝10KV则最终开关电源交流输入侧得到的剩余电压（残压）＝2＋1.5＋10KV ＝13.5KV。

远远大于防雷箱的1500V电压，也远远超过开关电源2500V的耐压，结果失去了防雷的保护效果，导致开关电源会因雷击损坏。

A点为交流配电箱。

B点为机房接地母排。

采用凯文式接法后，虽然A点到防雷箱的距离为6米。

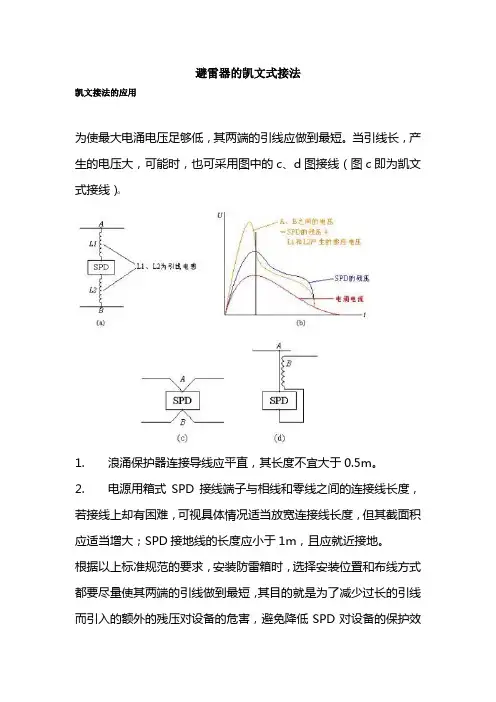

避雷器的凯文式接法凯文接法的应用为使最大电涌电压足够低，其两端的引线应做到最短。

当引线长，产生的电压大，可能时，也可采用图中的c、d图接线（图c即为凯文式接线）。

1. 浪涌保护器连接导线应平直，其长度不宜大于0.5m。

2. 电源用箱式SPD接线端子与相线和零线之间的连接线长度，若接线上却有困难，可视具体情况适当放宽连接线长度，但其截面积应适当增大；SPD接地线的长度应小于1m，且应就近接地。

根据以上标准规范的要求，安装防雷箱时，选择安装位置和布线方式都要尽量使其两端的引线做到最短，其目的就是为了减少过长的引线而引入的额外的残压对设备的危害，避免降低SPD对设备的保护效果。

下面我们举例说明采用普通并联式接线方式与采用凯文式接线方式对设备保护效果的不同：A点为交流配电箱。

B点为机房接地母排。

假设A点到防雷箱的距离为1米，则L1的电感量大约为1uH。

假设防雷箱到B点的距离为5米，则L2的电感量大约为5uH。

开关电源交流输入侧得到的剩余电压（残压）＝L1的残压＋防雷箱的残压＋L2的残压，并不仅仅是防雷箱的残压。

假设通过防雷箱的雷电流为20KA：防雷箱的残压为1500VL1的残压＝L1*di/dt＝1uH*20KA/10uS＝2KVL2的残压＝L2*di/dt＝5uH*20KA/10uS＝10KV则最终开关电源交流输入侧得到的剩余电压（残压）＝2＋1.5＋10KV ＝13.5KV。

远远大于防雷箱的1500V电压，也远远超过开关电源2500V的耐压，结果失去了防雷的保护效果，导致开关电源会因雷击损坏。

A点为交流配电箱。

B点为机房接地母排。

采用凯文式接法后，虽然A点到防雷箱的距离为6米。

而开关电源交流输入侧得到的剩余电压（残压）＝防雷箱的残压。

也就是说把L1和L2的长度变为0。

假设通过防雷箱的雷电流为20KA：防雷箱的残压为1500V。

L1的残压＝L1*di/dt＝0uH*20KA/10uS＝0KV。

L2的残压＝L2*di/dt＝0uH*20KA/10uS＝00KV。

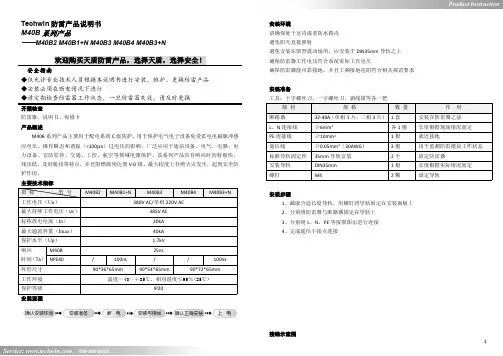

Techwin 防雷产品说明书M40B 系列产品——M40B2M40B1+N M40B3M40B4M40B3+N欢迎购买天盾防雷产品，选择天盾，选择安全！安全指南◆仅允许专业技术人员根据本说明书进行安装、维护、更换防雷产品◆安装必须在断电情况下进行◆请定期检查防雷器工作状态，一旦防雷器失效，请及时更换开箱检查防雷器、说明书、保修卡产品概述M40B 系列产品主要用于配电系统C 级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs ）过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。

该系列产品具有响应时间特别快，残压低，及时脱扣等特点，并且阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。

主要技术指标指标型号M40B2M40B1+NM40B3M40B4M40B3+N工作电压（Un ）380V AC/单相220V AC最大持续工作电压（Uc ）385V AC 标称放电电流（In ）20kA 最大通流容量（Imax ）40kA 保护水平（Up ） 1.7kV 响应时间（Ta ）M40B25ns NPE40/100ns//100ns外形尺寸90*36*65mm90*54*65mm90*72*65mm工作环境温度－40～＋85℃，相对湿度≤95％(25℃)保护等级IP20安装流程安装环境请确保处于室内或者防水箱内避免阳光直接照射避免安装在剧烈震动场所，应安装于DIN35mm 导轨之上确保防雷器工作电压符合系统实际工作电压确保防雷器能可靠接地，并且工频接地电阻符合相关规范要求安装准备工具：十字螺丝刀、一字螺丝刀、剥线钳等各一把辅材规格数量作用断路器32-40A （单相1片；三相3片）1套安装在防雷器之前L 、N 连接线≥6mm 2各1根长度根据现场情况而定PE 连接线≥10mm 21根就近接地遥信线≥0.05mm 2（30AWG ）3根用于监测防雷模块工作状态标准导轨固定件35mm 导轨安装2个固定防雷器安装导轨DIN35mm 1根长度根据实际情况而定螺钉M42颗固定导轨安装步骤1、截取合适长度导轨，用螺钉将导轨固定在安装面板上2、分别将防雷器与断路器固定在导轨上3、分别将L 、N 、PE 等按照图示进行连接4、完成遥信干接点连接接线示意图M40B4（M40B3没有零线N-PE模块）接线示意图M40B3+N接线示意图M40B2接线示意图M40B1+N接线示意图常见故障常见故障可能原因处理方法防雷器显示窗口为红色防雷器因雷击或者其他外力损坏联系防雷厂家或者代理商更换防雷器遥信接通后报警或线路不通遥信接线错误或者防雷器损坏请参考说明书采用正确的遥信接线方法或者确认防雷器是否损坏漏电保护器频繁跳闸防雷器漏流过大更换防雷器如需更详细技术信息，欢迎来电咨询181-****2658深圳市天盾雷电技术有限公司中国·深圳518118地址：深圳市坪山新区大工业区金兰路华丰高新产业园D栋四楼电话：+86-755-86131079传真：+86-755-86131076网址：。

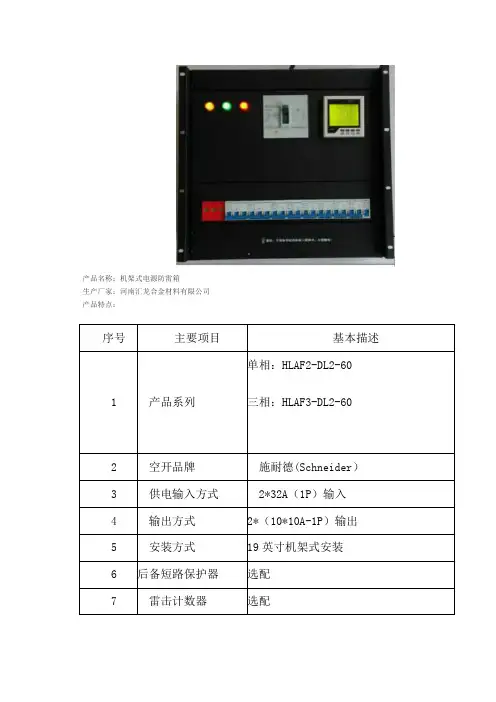

产品名称：机架式电源防雷箱
生产厂家：河南汇龙合金材料有限公司产品特点：
一、概述
本产品是针对220V交流或-48V直流配电重要场合（例如：通信机房、交通、消防、电力等）设计开发的产品，具有结构紧凑、操作方便、免维护、无人值守等特点，它适用于需要电源数量较少的电源二次分配场所。

该电源分配箱共有两种型号：单相：HLF2-DL2-60 三相：HLF3-DL2-60
二、设备特点
1、输入电源:（380VAC或220VAC）：一或两路电源输入，额定电流最大可以达到100A；
2、输出分路:(48VDC或220VAC)：容量最大可以达到20支路，额定电流（1-63A）可由用户指定。

3、结构紧凑，尺寸统一
三、设备尺寸
在保证安全操作空间的基础上，我们采用了紧凑的结构设计，确保设备在安全运行状态下的结构紧凑。

外形尺寸为：482mm*105mm*266mm（宽*深*高）
四、安装维护方便
该设备只需单面操作，只需四个螺栓固定在19英寸标准机柜上即可。

接线时，只要拆开面板上的螺钉就可以进入设备内部进行，接线位置一目了然，工作地和-48V（交流：零线和保护地线）一一对应，方便各种电缆的连接，一把十字螺丝刀可以完成整个单元的维护。

021021--58858889117 89117 58879375 信号防雷信号防雷器使用手册器使用手册器使用手册防雷的必要性防雷的必要性雷电以及我们经常提到的防雷，指的是危及人身安全以及财产、设备安全的一种自然放电现象。

自然界存在的主要是闪电的形式，雷声不会产生过多的破坏影响。

常见的雷电放电现象有云间放电、云地放电以及雷电电磁感应几种。

云地放电 云间放电云间放电指携带不同电荷的云块，碰撞后在高空的大气层里面放电的过程，其间伴随比较大的声响，部分云块的水分比重较大的话，会随着震动生成雨水落到大地上。

这种云间放电由于高度较高，已经预先释放掉了所有的电荷，对地面的影响不大。

云地放电指放电的云块高度较低，在放电的通道上，电荷（以电弧的形式）连接到了一个很好的导电体，这些导电体可能是金属物、高的建筑物、大型植物以及输送电缆，雷电的能量通过这些导电体流经入地。

在与导电体接触的过程中，其一定的范围内都会存在很大的电磁场能量，电流流经该范围内的导体，可能会造成这些导体或设备、人员的永久损坏。

雷电电磁感应（或称感应雷）指带有一定电荷的云块高度较低，大气中的水分子含量高，绝缘性下降，在该云团辐电磁场辐射范围内的任何导体、金属物都会感应出一定的电荷（极性一致或相反）在蓄积到一定数量的时候进行放电，并且沿着各条线路和设备进行传播，造成大面积的设备或人员伤亡。

由于雷电电磁感应不会出现较大的电弧现象，因此我们日常生活中看不到它，但它却是实实在在存在着，并且给我们人类社会造成的危害大过其余的雷电放电。

据国内外多家权威机构统计，雷电给人类造成的经济损失仅次于地震，位列第二。

目前的电子技术高速迅猛发展，各种电子设备精密度更高，体积更小，功能更多，而对电源的要求反而更高，这就需要为这些电子设备提供更好的安全保护。

如今，在有些地区，每次雷电天气过后的地方，部分系统就会出现设备021021--58858889117 89117 58879375 烧坏、故障或瘫痪。

一、低压配电系统的分类根据IEC规定，按保护接地的型式不同，低压配电系统分为三类：1.TN系统2.TT系统3.IT系统1）TN系统与TT系统属于三相四线制系统，IT系统属于三相三线制系统。

2）TN系统和TT系统都是中性点直接接地系统，且都引有中性线。

3）IT系统电源中性点不接地或经1000Ω阻抗接地，而且通常不引出中性线。

二、TN系统的分类与特点1.TN系统中设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）均采用与公共的保护线（PE线）或保护中性线（PEN线）相连接的方式。

2.在我国380/220V低压配电系统，广泛采用TN系统，即属于中性点直接接地的运行方式，而且引出有中性线N或保护线PE。

这种系统的安全保护性能较好：一旦发生单相接地故障时，便形成单相短路，单相短路电流将使断路器或熔断器动作而切除故障电路，以免发生人身伤亡及电气设备毁坏事故。

3.TN系统的分类，根据工作零线N与保护零线PE是否分开，TN系统又可分为三种：1）TN-C系统：①系统的中性线N和保护线PE合为一根PEN线，电气设备的金属外壳与PEN线相连。

②在我国应用最普遍。

2）TN-S系统①系统的中性线N和保护线PE是分开的，所有设备的金属外壳均与公共PE线相连。

②正常时PE上无电流，因此各设备不会产生电磁干扰，所以适用于数据处理和精密检测装置使用。

③N和PE分开，则当N断线也不影响PE线上设备防触电要求，故安全性高。

④缺点是用材料多，投资大。

在我国应用不多。

3）TN-C-S系统①这种系统前边为TN-C系统，后边为TN-S系统（或部分为TN-S系统）。

它兼有两系统的优点，适于配电系统末端环境较差或有数据处理设备的场所。

三、TT系统的特点：①TT系统中性点直接接地，设备外露的可导电部分（如电动机、变压器的外壳，高压开关柜、低压配电屏的门及框架等）接至与中性点接地点无关的接地极。

②该系统在国外应用较广泛，在我国很少采用。

SPD在电源系统中的应用电源系统的防雷要把握多级保护的原则。

◆TECHWIN电源SPD介绍TECHWIN电源SPD按结构来分类的话，可以分为：箱体式SPD和模块式SPD。

按电源类别来分类的话，可以分为：交流SPD和直流SPD。

1.交流SPD的型号。

例如：B100B3+N。

其中“B”表示其为箱体式SPD。

如果为“M”的话，表示其为模块式SPD。

其中“100”表示该SPD的最大通流容量，单位为KA。

即表示该SPD的最大通流容量是100KA。

其中“B”表示该SPD的最大持续工作电压，表示385V AC。

其还可以为“A、C、D、E、F、G”，表示不同的电压。

385V AC在国内是最常用的。

其中“3+N”表示该SPD的结构。

还可以为“4”、“2”和“1+N”。

数字表示压敏电阻模块的数量，“N”表示带有NPE模块。

“3+N”表示该SPD由3个压敏电阻模块和1个NPE模块组成。

“4”表示由4个压敏电阻模块组成。

“3+N”和“4”用于三相电，“1+N”和“2”用于单相电。

“3+N”和“1+N”模式多用于通信行业，一般情况下多用“4”和“2”模式。

也就是说，“B100B3+N”表示最大通流容量为100KA的箱体式SPD，其采用3压敏电阻模块和1个NPE模块结构。

2.直流SPD的型号。

例如：M40-48。

其中“M”表示模块式SPD。

其中“40”表示该SPD的最大通流容量为40KA。

其中“48”表示其标称工作电压为48V DC 。

直流SPD都为2个压敏电阻模块，所以型号中不用体现。

TECHWIN电源SPD系列产品的型号可以说是由压敏电阻模块和NPE模块组合而成的。

如“M40B”表示通流容量为40KA，最大持续工作电压为385V AC的压敏电阻模块型号。

“NPE40”表示标称放电电流为40KA的NPE模块。

3个M40B和1个NPE40就组合成了M40B3+N。

◆电源SPD的分类天盾产品名称标准中分类一端口交流电源防雷箱大通流交流电源防雷器标准交流电源防雷器电源防雷插座Ⅰ级（B级）B120B，B100B，B80B，B60BM100B ，M80B，M60BⅡ级（C级）B60，B40B M60B M40B，M20BⅢ级（D级）MC10-220-6 以上防雷器型号是单模块的型号，具体型号依据使用的环境和行业不同回进行适当的组合。

南京葛南实业有限公司企业标准证书编号：XK34-233-00007 Q /3201GNSY006—2010泥石流预警系统各类仪器设备连接和接线方案2010—01—01实施本使用说明由南京葛南实业有限公司编制泥石流预警系统各类仪器设备连接和接线方案各类仪器设备的连接和接线方法种类繁多，再加上施工人员的不同，施工中容易造成混乱。

为了统一施工标准，便于不同人员施工也能保证施工质量，便于完工后培训工作的有效开展，便于日后仪器设备的保养和维修，有必要指定本方案。

1泥石流预警系统各类仪器设备的连接和接线方法1.1泥石流预警系统泥石流预警系统由以下6部分组成。

各部分连接如（图一）所示：(图一)泥石流预警系统连接总示意图a ）泥水位报警仪探头部分；b ）摄象机和照明部分；c ）雨量计部分；d ）数据记录采集仪部分；e ）计算机管理和控制部分；f ）常规监测预警设备部分。

1.2泥水位报警仪探头部分泥水位报警仪探头（简称传感器）的引出电缆型号为YSPT-2,其中绿、白芯线合并为一股使用连接探头探针，屏蔽线连接探头外壳。

每组6套传感器的引出电缆通过集线盒汇集后，采用型号为YSPT-10的6芯电缆引向监测房与数据记录采集仪连接。

其中泥水位报警仪探头部分与数据记录采集仪连接采用19芯插头对接，连接如（图二）所示，接线方法如（图三）所示：电缆(图二）泥水位探头部分电缆连接示意图蓝色红色黑色绿色白色橙色泥石流探头插头芯线颜色探头0探头1探头2探头3探头4探头5123456a）集线盒接线方法b ）19芯插头接线方法（图三）泥水位报警仪探头接线方法012345注：⑴0#探头和1#探头电缆的屏蔽线并接在一起。

⑵环氧胶现场调制灌满集线盒。

1.3 摄像机和照明部分摄像机和照明部分需要220V 电源才能运行，因此在树立电线杆完成后应临时拉线通电以备调试仪器设备。

当正式敷设电缆时，电源线和信号线可埋入同一电缆沟槽内，但必须分开并行敷设，不得纠缠在一起敷设。
