南京长江第四大桥引桥部分结构设计第一章概述第一节工程概况1 .南京长江第四大桥是南京市城市总体规划中“五桥一隧”过江通道之一，位于南京二桥下游约10公里处。

主桥采用双塔三跨悬索桥方案，引桥为50m跨和52m跨预制拼装混凝土连续梁。

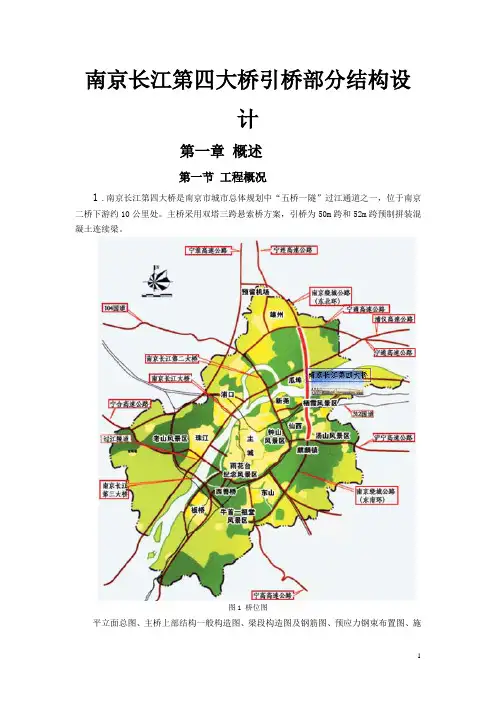

图1 桥位图平立面总图、主桥上部结构一般构造图、梁段构造图及钢筋图、预应力钢束布置图、施工步骤图等。

第二节设计基本资料1 原始条件及数据1.1 桥梁概况该桥为连续梁体系，分为上下行两幅桥。

每座桥宽16.5m，桥梁总宽33m。

平面线形：位于直线上桥面纵坡：3％；桥面横披：2％主梁：预应力混凝土等截面连续箱梁，采用单箱单室斜腹板截面桥墩墩身：钢筋混凝土空心薄壁墩，墩高35m基础：钻孔灌注桩基础主要的施工工艺：预制节段拼装施工1.2 箱梁的基本构造箱梁梁高2.9m，顶板宽16m，底板宽7.2m，设置2％的单向横坡；截面的主要尺寸为：顶板厚28cm，底板厚25～70cm，腹板厚36～56cm，悬臂板长度3.9m，根部厚50cm；各支点位置设置横隔梁。

横断面布置如下图所示：图2 标准横断面布置图3 箱梁截面尺寸（单位：cm ）1.3 主要材料混凝土：C50混凝土；普通钢筋：钢筋直径大于10mm 者为HRB335钢筋，小于10mm 者为R235钢筋； 钢绞线：主梁纵向采用体内束和体外束相结合的预应力体系。

体内、体外预应力钢绞线均采用高强度、低松弛钢绞线，20.15s φ，MPa f pk 1860=，MPa E P 51095.1⨯=，体外预应力钢束采用环氧涂层无粘结钢绞线；锚具：采用OVM 型或性能相近的群锚体系； 波纹管：采用桥梁用塑料波纹管；节段拼装粘结剂：采用符合国际预应力协会标准FIP 的节段拼装桥梁粘结剂。

1.4 其它桥面铺装：9cm 沥青铺装，防水层； 伸缩缝：400型梳齿板伸缩缝； 支座：采用减隔震支座；防撞护栏：钢-混凝土组合式护栏；1.5 预制节段拼装施工方法示意图图4 预制节段拼装施工－逐跨施工3 技术要求（1）双向六车道高速公路；（2）设计行车速度：100km/h；（3）设计荷载：公路-Ⅰ级。

中支点顶升法控制钢混组合梁桥面板裂缝作者：梁心普来源：《科技创新与应用》2019年第09期摘; 要：南京市浦口区大桥北路快速化改造工程紧邻地铁S8号线，匝道桥与既有江北大道预留QC匝道跳水台连接。

其中匝道第二联上跨既有地铁S8号线泰山新村地铁站1号口，为减小预应力混凝土箱梁浇筑施工时支架荷载对地下既有构筑物的影响，采用（35.69+37+36）m钢混组合连续箱梁。

钢混组合梁施工重点是要控制混凝土桥面板墩顶负弯矩区开裂，文章主要简要分析墩顶桥面板开裂影响因素和目前常用控制措施和施工方法，结合大桥北路钢混组合梁采用顶升、后浇负弯矩区控制开裂的方法进行阐述，为后续设计和施工钢混组合梁桥面板提供依据。

关键词：钢混组合梁;负弯矩区;控制裂缝;顶升法中图分类号：U448.216; ; ; 文献标志码：A; ; ; ; ;文章编号：2095-2945（2019）09-0115-03 Abstract： The expressway reconstruction project of Bridge North Road in Pukou District of Nanjing City is close to Metro Line S8， and the ramp bridge is connected with the existing Jiangbei Avenue reserved QC ramp diving platform. In order to reduce the influence of support load on prestressed concrete box girder during pouring construction，（35.69 + 37 + 36） m steel-concrete composite continuous box girder is used to reduce the influence of support load on the existing underground structure during the pouring construction of prestressed concrete box girder in order to reduce the influence of the second ramp on the existing subway S8 line Taishan Xincun subway station. The key point in the construction of steel-concrete composite beam is to control the crackingin the negative moment zone of the pier top of the concrete bridge deck. this paper mainly brieflyanalyzes the influencing factors of the cracking of the pier top bridge deck and the common control measures and construction methods at present. Combined with the steel-concrete composite beam of the north road of the bridge， the method of controlling cracking in the lifting and post-pouring negative moment zone is expounded， which provides the basis for the subsequent design and construction of the steel-concrete composite beam deck.Keywords： steel-concrete composite beam; negative moment zone; crack control; jacking method1 概述鋼混组合梁桥由钢和混凝土两种材料组成，两者共同承担荷载的作用，充分发挥了各自的优点，组合后使结构的整体工作性能明显优于二者性能的简单叠加，能够充分发挥钢材与混凝土的性能，用于桥梁结构具有明显的技术经济优势。

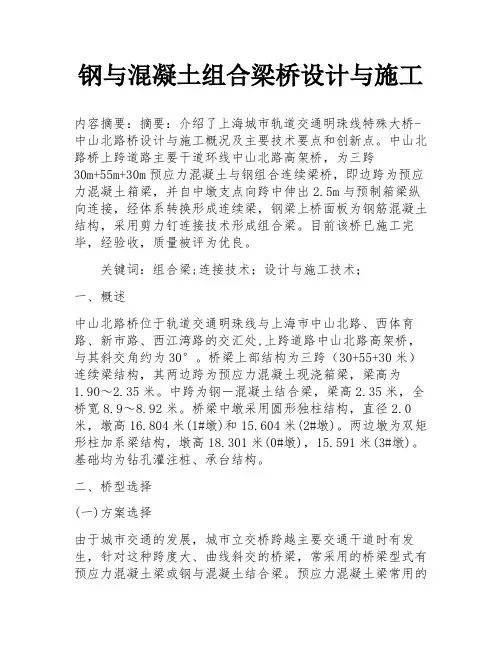

钢与混凝土组合梁桥设计与施工内容摘要：摘要：介绍了上海城市轨道交通明珠线特殊大桥-中山北路桥设计与施工概况及主要技术要点和创新点。

中山北路桥上跨道路主要干道环线中山北路高架桥，为三跨30m+55m+30m预应力混凝土与钢组合连续梁桥，即边跨为预应力混凝土箱梁，并自中墩支点向跨中伸出2.5m与预制箱梁纵向连接，经体系转换形成连续梁，钢梁上桥面板为钢筋混凝土结构，采用剪力钉连接技术形成组合梁。

目前该桥已施工完毕，经验收，质量被评为优良。

关键词：组合梁;连接技术；设计与施工技术；一、概述中山北路桥位于轨道交通明珠线与上海市中山北路、西体育路、新市路、西江湾路的交汇处,上跨道路中山北路高架桥，与其斜交角约为30°。

桥梁上部结构为三跨（30+55+30米）连续梁结构，其两边跨为预应力混凝土现浇箱梁，梁高为1.90～2.35米。

中跨为钢－混凝土结合梁，梁高2.35米，全桥宽8.9～8.92米。

桥梁中墩采用圆形独柱结构，直径2.0米，墩高16.804米(1#墩)和15.604米(2#墩)。

两边墩为双矩形柱加系梁结构，墩高18.301米(0#墩)，15.591米(3#墩)。

基础均为钻孔灌注桩、承台结构。

二、桥型选择(一)方案选择由于城市交通的发展，城市立交桥跨越主要交通干道时有发生，针对这种跨度大、曲线斜交的桥梁，常采用的桥梁型式有预应力混凝土梁或钢与混凝土结合梁。

预应力混凝土梁常用的施工方法有支架现浇和悬臂浇注法，支架施工严重影响相交主路交通，而悬臂浇注时由于采用的挂篮等施工设备需占用一定空间，增加了桥梁高度，而造成不必要的浪费。

连续结合梁施工时常采用分段制作现场拼装，主跨接头一般设在弯距零点附近，拼装时须在接头处搭设临时支架，仍会局部影响主路交通。

而简支结合梁梁高较高，跨度受到限制。

因此，寻找一种跨度大、重量轻、能预制安装的桥梁结构形式非常必要，预应力混凝土箱梁与结合梁的纵向连接结构，是一种非常有效且有竞争力的方案。

大跨度钢—混凝土组合结构箱梁预制施工工法GGG（中企）C3086-2008陈理平秦顺全梁辉胡勇殷秀凯(中铁大桥局股份有限公司)1．前言钢—混凝土组合梁是在钢结构和混凝土结构基础上发展起来的一种新型梁结构，通常采用钢梁与混凝土板，以抗剪连接件连接形成整体而共同受弯的一种结构构件。

钢—混凝土组合梁具有结构高度小、自重轻、承载力高、刚度大、节省支模工序和模板、减少现场作业量、施工速度快、综合效益好等显著优点。

上海长江隧桥105m钢—混凝土组合结构连续箱梁桥是设计、施工、计算分析与试验研究等多方面的一次全新实践，是世界上最大的等高度组合箱梁，是我国最大的预制梁，整孔预制的施工方法也是同类桥梁国内上首次应用。

现将其编制成施工工法。

2．工法特点2.1 组合梁采用梁场整孔预制、浮运架设的先进施工技术。

2.2组合梁由预制桥面板与槽型钢梁组成，结构尺寸大、技术含量高，箱梁长度超过100m，重量超过2300t，箱梁断面形式参照图2.2-1、图2.2-2所示。

2.3 桥面板及现浇缝分别采用5-8cm低坍落度C60及掺高聚物纤维C60高性能混凝土。

2.4 组合梁的线形控制复杂，其线形设计在平面内包括了直线段和不同曲率半径的曲线段，立面设计了纵坡。

2.5 采用“孔+1”长线法预制钢梁节段及整孔槽型钢梁，确保钢梁质量及线形。

2.6 采用整体活动叠合支架满足不同曲线不同跨度的组合梁叠合需要。

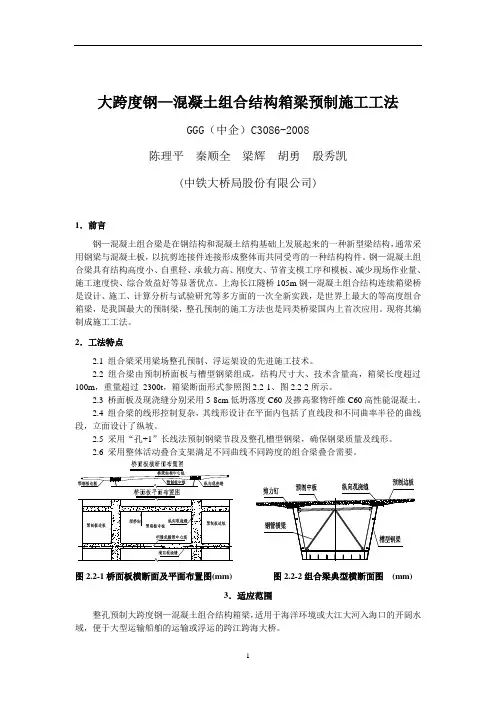

图2.2-1桥面板横断面及平面布置图(mm)图2.2-2组合梁典型横断面图(mm)3．适应范围整孔预制大跨度钢—混凝土组合结构箱梁，适用于海洋环境或大江大河入海口的开阔水域，便于大型运输船舶的运输或浮运的跨江跨海大桥。

4．工艺原理桥梁工程位于外海海洋环境或大江大河入海口的开阔水域，便于大型运输船舶的运输。

根据跨海大桥工厂化、预制化、大型化、标准化的建设思想，整孔预制已经成为跨海大桥的经典施工方法之一，在预制场内最大限度的完成施工，易于保证施工质量与安全并加快施工进度；再从组合梁受力而言，单跨简支状态可以充分发挥组合梁混凝土顶板受压、钢底板受拉的受力性能优势。
