轧钢机械的介绍与发展

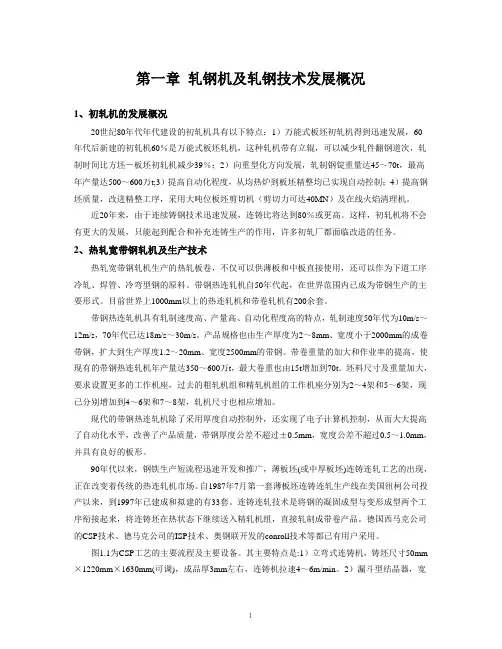

第一章轧钢机及轧钢技术发展概况1、初轧机的发展概况20世纪80年代年代建设的初轧机具有以下特点：1）万能式板坯初轧机得到迅速发展，60年代后新建的初轧机60％是万能式板坯轧机，这种轧机带有立辊，可以减少轧件翻钢道次，轧制时间比方坯－板坯初轧机减少39％；2）向重型化方向发展，轧制钢锭重量达45～70t，最高年产量达500～600万t;3）提高自动化程度，从均热炉到板坯精整均已实现自动控制；4）提高钢坯质量，改进精整工序，采用大吨位板坯剪切机（剪切力可达40MN）及在线火焰清理机。

近20年来，由于连续铸钢技术迅速发展，连铸比将达到80％或更高。

这样，初轧机将不会有更大的发展，只能起到配合和补充连铸生产的作用，许多初轧厂都面临改造的任务。

2、热轧宽带钢轧机及生产技术热轧宽带钢轧机生产的热轧板卷，不仅可以供薄板和中板直接使用，还可以作为下道工序冷轧、焊管、冷弯型钢的原料。

带钢热连轧机自50年代起，在世界范围内已成为带钢生产的主要形式。

目前世界上1000mm以上的热连轧机和带卷轧机有200余套。

带钢热连轧机具有轧制速度高、产量高、自动化程度高的特点，轧制速度50年代为10m/s～12m/s，70年代已达18m/s～30m/s。

产品规格也由生产厚度为2～8mm、宽度小于2000mm的成卷带钢，扩大到生产厚度1.2～20mm、宽度2500mm的带钢。

带卷重量的加大和作业率的提高，使现有的带钢热连轧机年产量达350～600万t，最大卷重也由15t增加到70t。

坯料尺寸及重量加大，要求设置更多的工作机座，过去的粗轧机组和精轧机组的工作机座分别为2～4架和5～6架，现已分别增加到4～6架和7～8架，轧机尺寸也相应增加。

现代的带钢热连轧机除了采用厚度自动控制外，还实现了电子计算机控制，从而大大提高了自动化水平，改善了产品质量，带钢厚度公差不超过±0.5mm，宽度公差不超过0.5～1.0mm，并具有良好的板形。

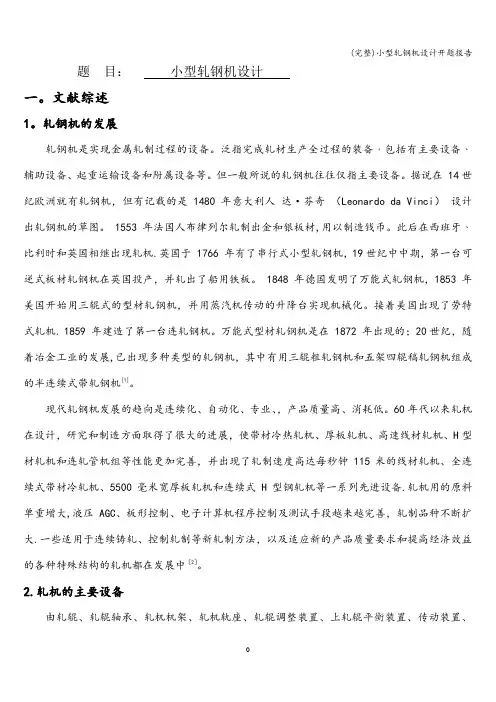

题目：小型轧钢机设计一。

文献综述1。

轧钢机的发展轧钢机是实现金属轧制过程的设备。

泛指完成轧材生产全过程的装备﹐包括有主要设备﹑辅助设备、起重运输设备和附属设备等。

但一般所说的轧钢机往往仅指主要设备。

据说在 14世纪欧洲就有轧钢机，但有记载的是 1480 年意大利人达·芬奇（Leonardo da Vinci）设计出轧钢机的草图。

1553 年法国人布律列尔轧制出金和银板材,用以制造钱币。

此后在西班牙﹑比利时和英国相继出现轧机.英国于 1766 年有了串行式小型轧钢机，19世纪中中期，第一台可逆式板材轧钢机在英国投产，并轧出了船用铁板。

1848 年德国发明了万能式轧钢机，1853 年美国开始用三辊式的型材轧钢机，并用蒸汽机传动的升降台实现机械化。

接着美国出现了劳特式轧机. 1859 年建造了第一台连轧钢机。

万能式型材轧钢机是在 1872 年出现的；20世纪，随着冶金工业的发展,已出现多种类型的轧钢机，其中有用三辊粗轧钢机和五架四辊稿轧钢机组成的半连续式带轧钢机[1]。

现代轧钢机发展的趋向是连续化、自动化、专业、，产品质量高、消耗低。

60年代以来轧机在设计，研究和制造方面取得了很大的进展，使带材冷热轧机、厚板轧机、高速线材轧机、H型材轧机和连轧管机组等性能更加完善，并出现了轧制速度高达每秒钟 115米的线材轧机、全连续式带材冷轧机、5500毫米宽厚板轧机和连续式 H型钢轧机等一系列先进设备.轧机用的原料单重增大,液压 AGC、板形控制、电子计算机程序控制及测试手段越来越完善，轧制品种不断扩大.一些适用于连续铸轧、控制轧制等新轧制方法，以及适应新的产品质量要求和提高经济效益的各种特殊结构的轧机都在发展中［2］。

2.轧机的主要设备由轧辊、轧辊轴承、轧机机架、轧机轨座、轧辊调整装置、上轧辊平衡装置、传动装置、附属设备等组成。

3.轧钢技术发展前景世界轧钢工业的技术进步主要集中在生产工艺流程的缩短和简化上，最终形成轧材性能高品质化、品种规格多样化、控制管理计算机化等。

板带轧制设备现状与发展趋势板带轧制设备现状与发展趋势1.引⾔现代的钢铁企业是由炼铁、炼钢和轧钢三个主要的⽣产系统组成的，轧钢⽣产是钢铁⼯业⽣产的最终环节。

现代轧钢技术与装备以板带⽣产为代表。

板带⽣产从产品和⽣产⼯艺上主要分为冷轧带钢和热轧带钢两⼤领域。

按产品品种的不同，⼜有碳钢、不锈钢、硅钢等热、冷轧⼯艺。

板带钢的⽣产设备依据其⽣产⼯艺的不同⽽设备组成也有较⼤的差异。

轧机是实现板带轧制过程的设备，泛指完成轧材⽣产全过程的装备﹐包括有主要设备、辅助设备、起重运输设备和附属设备等。

但⼀般所说的轧机往往仅指主要设备。

2.轧制设备的历史回顾2.1 世界轧机发展历史据说在14世纪欧洲就有轧机，但有记载的是1480年意⼤利⼈达·芬奇设计出轧机的草图。

1553年法国⼈布律列尔轧制出⾦和银板材，⽤以制造钱币。

此后在西班⽛、⽐利时和英国相继出现轧机。

1728年英国设计⽣产了圆棒材轧机。

英国于1766年有了串列式⼩型轧机，19世纪中叶，第⼀台可逆式板材轧机在英国投产，并轧出了船⽤铁板。

1848年德国发明了万能式轧机，1853年美国开始⽤三辊式的型材轧机，并⽤蒸汽机传动的升降台实现机械化。

接着美国出现了劳特式轧机。

1859年建造了第⼀台连轧机。

万能式型材轧机是在1872年出现的；20世纪初制成半连续式带钢轧机，由两架三辊粗轧机和五架四辊精轧机组成。

近⼏⼗年来，发达国家在这轧制设备及技术上的则发展更为迅猛。

2.2 国内轧机发展概况50年代，我国从原苏联引进了鞍钢1700热连轧机和1700可逆式冷轧机及相应的⽣产技术，该装备技术⽔平属当时世界先进⽔平。

60年代我国⾃主设计制造了2800、4200⼤型板轧机和1700热连轧机，其机械、电⽓传动等装备均国产，这些⾃主制造设备⽐当时国际⽔平是落后⼀些，主要表现在⽆厚度⾃动控制系统（AGC）。

70年代武钢1700热、冷连轧机引进，使我国轧钢技术达到了当时世界上的先进⽔平，国内也开展了AGC的⼯业实验和推⼴应⽤。

第一章概述1、钢材的分类：1）型材占钢材产量的30——35%、品种最多，主要用于建材。

2）板带材占50——66% 应用最广、产量最高3）管材占8~15% 又可分为无缝管与焊管，大多为圆形断面。

此外还有少量的斜轧、横轧、楔横轧等特种轧制产品。

生产机械零件毛坯，齿轮、丝杆、钢球及轴类零件（少切削、无切削零件）。

2、轧钢机械的组成：轧钢机械由轧制机械主设备（主轧机——使轧件产生塑性变形的设备）与辅助设备组成（除主设备及工艺设备以外的一切设备）。

*主设备组成：轧机系统：主机或主机列（工作机座与主传动、电机组成）它决定了轧钢车间的类型与特征。

*辅设备组成：完成一切辅助的工序轧件的运输、搜集、剪切、矫正、清理。

轧钢车间的机械化程度越高则其辅设备重量所占的比例越大。

*常见的轧钢辅设备：剪切类、矫正类、卷取类、运输翻转类、打捆包装类、表面清理加工类。

（教材P20表1-6）3、轧钢机的标称：初轧机与大外径来标称。

如宝钢140无缝钢管轧机，表示型钢轧机——以（最后一架轧机—即成品架次）轧辊的名义直径作为轧机的标称。

钢板轧机——以轧辊的辊身长度来标称。

如2030冷连轧机组，表示轧机的轧辊辊身长为2030mm。

钢管轧机——以能轧制钢管的最其轧制钢管的最大外径为140mm4、按轧辊在机座中的布置分类：可分为具有水平轧辊的轧机、立辊轧机、万能轧机（既有水平辊又有立辊的轧机）与斜辊轧机等。

1）水平式轧机：轧辊水平放置的轧机，应用最广，是最普遍的。

*PC轧机（轧辊成对交叉轧机）：四辊，轧辊成对交错，叫超角度5°，用于冷轧及热轧带材。

*HC轧机（高性能凸度控制轧机）：六辊，用于冷轧普碳及合金钢带材。

*CVC轧机（凸度连续可变轧机）：两辊，用于热轧及冷轧带钢。

2）立式轧机：轧辊垂直放置的轧机，用于不希望翻钢的场合。

3）万能轧机：具有水平辊及立辊的轧机。

4）斜辊轧机：轧辊倾斜放置的轧机。

用于横向——螺旋轧制。

主要用于钢管生产、钢管穿孔、延伸、精整、扩型等。

轧钢机介绍轧机是实现金属轧制过程的设备。

泛指完成轧材生产全过程的装备﹐包括有主要设备﹑辅助设备﹑起重运输设备和附属设备等。

但一般所说的轧机往往仅指主要设备。

据说在14 世纪欧洲就有轧机﹐但有记载的是1480 年意大利人达' 芬奇(Leonardo da Vinci) 设计出轧机的草图。

1553 年法国人布律列尔(Brulier) 轧制出金和银板材﹐用以制造钱币。

此后在西班牙﹑比利时和英国相继出现轧机。

图1 1728 年设计的生产圆棒材用的轧机为1728 年英国设计的生产圆棒材用的轧机。

英国于1766 年有了串行式小型轧机﹐19 世纪中叶﹐第一台可逆式板材轧机在英国投产﹐并轧出了船用铁板。

1848 年德国发明了万能式轧机﹐1853 年美国开始用三辊式的型材轧机( 图2 最初的三辊式轧机侧视) ﹐并用蒸汽机传动的升降台实现机械化。

接着美国出现了劳特式轧机。

1859 年建造了第一台连轧机。

万能式型材轧机是在1872 年出现的﹔20 世纪初制成半连续式带钢轧机﹐由两架三辊粗轧机和五架四辊精轧机组成。

中国于1871 年在福州船政局所属拉铁厂( 轧钢厂) 开始用轧机﹔轧制厚15mm 以下的铁板﹐6 ～120mm 的方﹑圆钢。

1890 年汉冶萍公司汉阳铁厂装有蒸汽机拖动的横列双机架2450mm 二辊中板轧机和蒸汽机拖动的三机架横列二辊式轨梁轧机以及35 0/300mm 小型轧机。

随着冶金工业的发展﹐现已有多种类型轧机。

轧机的主要设备有工作机座和传动装置(图3 二辊可逆式初轧机示意) 。

工作机座由轧辊﹑轧辊轴承﹑机架﹑轨座﹑轧辊调整装置﹑上轧辊平衡装置和换辊装置等组成。

轧辊是使金属塑性变形的部件( 见轧辊) 。

轧辊轴承支承轧辊并保持轧辊在机架中的固定位置。

轧辊轴承工作负荷重而变化大﹐因此要求轴承摩擦系数小﹐具有足够的强度和刚度﹐而且要便于更换轧辊。

不同的轧机选用不同类型的轧辊轴承。

滚动轴承的刚性大﹐摩擦系数较小﹐但承压能力较小﹐且外形尺寸较大﹐多用于板带轧机工作辊。

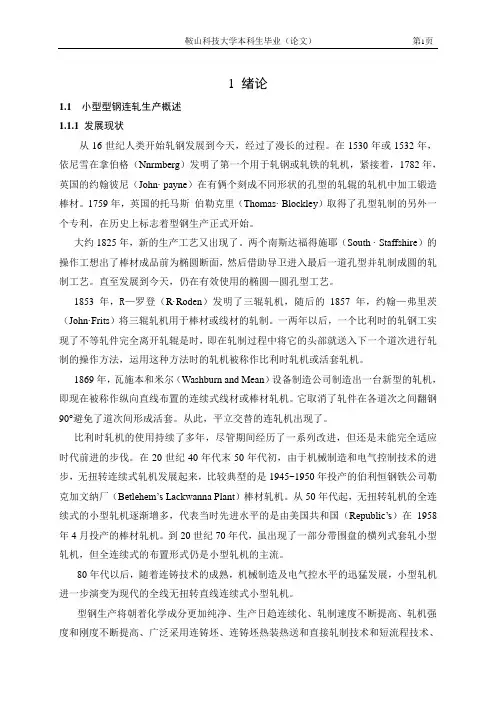

1绪论1.1小型型钢连轧生产概述1.1.1发展现状从16世纪人类开始轧钢发展到今天，经过了漫长的过程。

在1530年或1532年，依尼雪在拿伯格（Nnrmberg）发明了第一个用于轧钢或轧铁的轧机，紧接着，1782年，英国的约翰彼尼（John· payne）在有俩个刻成不同形状的孔型的轧辊的轧机中加工锻造棒材。

1759年，英国的托马斯伯勒克里（Thomas· Blockley）取得了孔型轧制的另外一个专利，在历史上标志着型钢生产正式开始。

大约1825年，新的生产工艺又出现了。

两个南斯达福得施耶（South · Staffshire）的操作工想出了棒材成品前为椭圆断面，然后借助导卫进入最后一道孔型并轧制成圆的轧制工艺。

直至发展到今天，仍在有效使用的椭圆—圆孔型工艺。

1853年，R—罗登（R·Roden）发明了三辊轧机，随后的1857年，约翰—弗里茨（John·Frits）将三辊轧机用于棒材或线材的轧制。

一两年以后，一个比利时的轧钢工实现了不等轧件完全离开轧辊是时，即在轧制过程中将它的头部就送入下一个道次进行轧制的操作方法，运用这种方法时的轧机被称作比利时轧机或活套轧机。

1869年，瓦施本和米尔（Washburn and Mean）设备制造公司制造出一台新型的轧机，即现在被称作纵向直线布置的连续式线材或棒材轧机。

它取消了轧件在各道次之间翻钢90°避免了道次间形成活套。

从此，平立交替的连轧机出现了。

比利时轧机的使用持续了多年，尽管期间经历了一系列改进，但还是未能完全适应时代前进的步伐。

在20世纪40年代末50年代初，由于机械制造和电气控制技术的进步，无扭转连续式轧机发展起来，比较典型的是1945~1950年投产的伯利恒钢铁公司勒克加文纳厂（Betlehem’s Lackw anna Plant）棒材轧机。

从50年代起，无扭转轧机的全连续式的小型轧机逐渐增多，代表当时先进水平的是由美国共和国（Republic’s）在1958年4月投产的棒材轧机。

轧钢机的发展概况【摘要】本文分析了我国轧钢机的发展历程，对轧钢技术的未来发展进行了展望。

【关键词】轧钢机；轧钢技术钢铁工业在20世纪取得了重大发展，使钢铁材料成为全球应用的主要基础材料。

在百余年来冶金工业的发展中，高效的轧钢工业和技术使轧钢始终是钢铁工业中钢材成型的主要方式。

用轧制方法生产钢材，具有生产率高、品种多、生产过程连续性强、易于实现机械化和自动化等优点，约90%的钢材都是用轧制方法生产的。

我国已拥有世界上先进的轧制技术，并在逐步推广、应用和发展中不断创新。

一、初轧机的发展我国初轧机的发展大致经过了3个阶段。

1959年，我国开始自行设计制造开坯机，并制成了700mm，750mm，850mm，1150mm初轧机。

到20世纪70年代初，我国初轧机的轧辊直径已增大到了1500mm。

20世纪80年代以来，连铸技术得到较大的发展，连铸比达到80%甚至更高，连铸连轧工艺和设备也日趋完善，初轧机的职能将逐步转变为配合连铸，弥补连铸在钢种和规格方面的不足。

二、带钢连轧机的发展在所有市场需求的钢材中，板带材占有相当大的比重。

我国于1981年从日本引进1700mm热连轧机的全套设备。

随后，一大批具有先进生产工艺的热连轧和冷连轧板带厂迅速崛起。

热连轧机发展的主要特点有：加大带卷和坯料重量，减少切头切尾的损耗，提高产品收得率；采用加速轧制，提高钢材产量，带钢热连轧机精轧机组的出口速度已从20世纪50年代的lom/s—12m/s提高到现在的30m/s；产品规格增加，精度提高；采用计算机控制，提高了自动化水平等。

冷轧钢板的生产成本、投资费用虽然比热轧钢板高，但由于冷轧钢板的性能和质量比热轧好，在同样用途下，可以节约金属材料达30%，故冷轧板生产得到迅速发展。

某些工业发达国家（如美国）使用的薄板，几乎100%是冷轧的。

热轧板只作为冷轧板、焊管、冷弯型钢的坯料。

我国于1965年末制成300 mm五机架试验性窄带钢冷连轧机，20世纪80年代又从原西德引进1700mm五机架带钢冷连轧机成套机组，90年代后又有六辊hc轧机、cvc轧机也先后投入生产。

轧钢机械专业方向
轧钢机械专业方向是机械学科中的一个重要专业方向，其主要研究轧制机械的设计、制造和运行等方面的技术和知识。

随着工业化进程的不断推进，钢铁产品的需求量也逐渐增加，因此轧钢机械专业方向的发展前景广阔。

轧钢机械专业方向主要涉及金属材料加工的技术和知识，在生产和制造的领域中起着重要的作用。

轧制机械是一种经过精心设计和制造的机械设备，主要用于生产金属材料，例如钢板、钢条、钢管等。

轧制机械的设计和制造需要掌握多种技术和原理，例如机械传动、逆向工程、镇定原理等。

轧钢机械专业方向的学生主要会学习相关领域的知识和技能，例如材料力学、热力学、机械设计与制造、自动化技术等。

他们将这些知识和技能应用到工业应用中，设计和制造高质量的轧制机械，确保生产线顺利运行。

此外，轧钢机械专业的学生还需要掌握一定的计算机知识，以便将计算机技术应用到机械设计和制造的过程中。

轧钢机械专业方向的毕业生将会得到一份非常有前途的职业，他们可以选择加入各种类型的生产企业，例如钢铁厂、电力企业和工程机械制造企业等。

此外，他们还能选则成为独立的机械工程师，为各种机械设备的设计和制造提供专业服务。

目前，全球各地的钢铁制造企业和产业园区正大力推进转型升级，轧钢机械专业方向的毕业生将会迎来更多的机会。

他
们将能够与这些企业和园区合作，为其提供大量的技术和服务支持。

总的来说，轧钢机械专业方向是机械工程中一个非常重要的方向，需要掌握大量的知识和技能。

随着钢铁工业的发展和转型升级，轧钢机械专业方向将会越来越重要，为毕业生带来更多的机会和前景。

轧钢机械设备知识点第⼀章概述1、钢材的分类：1）型材占钢材产量的30——35%、品种最多，主要⽤于建材。

2）板带材占50——66% 应⽤最⼴、产量最⾼3）管材占8~15% ⼜可分为⽆缝管与焊管，⼤多为圆形断⾯。

此外还有少量的斜轧、横轧、楔横轧等特种轧制产品。

⽣产机械零件⽑坯，齿轮、丝杆、钢球及轴类零件（少切削、⽆切削零件）。

2、轧钢机械的组成：轧钢机械由轧制机械主设备（主轧机——使轧件产⽣塑性变形的设备）与辅助设备组成（除主设备及⼯艺设备以外的⼀切设备）。

*主设备组成：轧机系统：主机或主机列（⼯作机座与主传动、电机组成）它决定了轧钢车间的类型与特征。

*辅设备组成：完成⼀切辅助的⼯序轧件的运输、搜集、剪切、矫正、清理。

轧钢车间的机械化程度越⾼则其辅设备重量所占的⽐例越⼤。

*常见的轧钢辅设备：剪切类、矫正类、卷取类、运输翻转类、打捆包装类、表⾯清理加⼯类。

（教材P20表1-6）3、轧钢机的标称：初轧机与⼤外径来标称。

如宝钢140⽆缝钢管轧机，表⽰型钢轧机——以（最后⼀架轧机—即成品架次）轧辊的名义直径作为轧机的标称。

钢板轧机——以轧辊的辊⾝长度来标称。

如2030冷连轧机组，表⽰轧机的轧辊辊⾝长为2030mm。

钢管轧机——以能轧制钢管的最其轧制钢管的最⼤外径为140mm4、按轧辊在机座中的布置分类：可分为具有⽔平轧辊的轧机、⽴辊轧机、万能轧机（既有⽔平辊⼜有⽴辊的轧机）与斜辊轧机等。

1）⽔平式轧机：轧辊⽔平放置的轧机，应⽤最⼴，是最普遍的。

*PC轧机（轧辊成对交叉轧机）：四辊，轧辊成对交错，叫超⾓度5°，⽤于冷轧及热轧带材。

*HC轧机（⾼性能凸度控制轧机）：六辊，⽤于冷轧普碳及合⾦钢带材。

*CVC轧机（凸度连续可变轧机）：两辊，⽤于热轧及冷轧带钢。

2）⽴式轧机：轧辊垂直放置的轧机，⽤于不希望翻钢的场合。

3）万能轧机：具有⽔平辊及⽴辊的轧机。

4）斜辊轧机：轧辊倾斜放置的轧机。

⽤于横向——螺旋轧制。

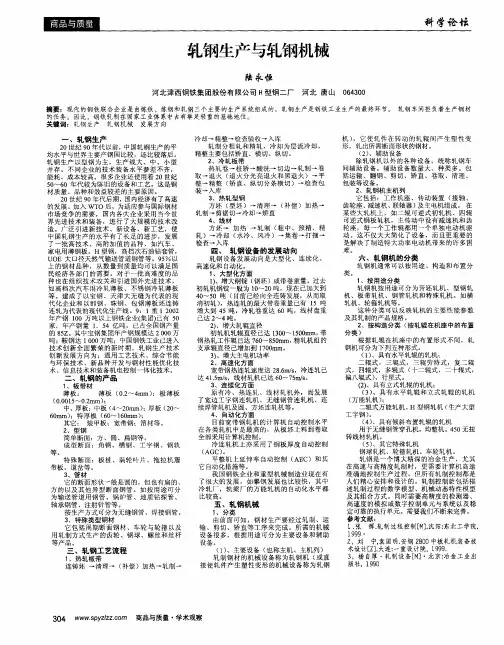

轧钢生产与轧钢机械分析摘要:随着我国经济的快速发展,尤其是重工业经济的发展,对钢铁产量的需求越来越大,这极大的推动钢铁产业的发展。

轧钢是钢铁生产企业的重要生产环节,它是排在炼铁、炼钢环节之后的钢铁生产的第三个环节,也是最后环节,因此轧钢生产一直都是钢铁企业所关注的焦点。

本文对轧钢生产的发展、现状以及生产技术工艺进行了详细研究,同时还对轧钢机械的分类作用以及常见故障进行了系统分析。

关键词:轧钢生产轧钢机械分析研究进入21世纪以来,随着我国经济的不断发展以及科技水平的不断提高,工业生产对钢材的需求越来越大,同时对钢材质量的要求也越来越高,这些给钢铁企业的轧钢生产提出了新的要求。

因此,众多钢铁企业纷纷改进轧钢生产技术,并且研究开发新型的轧钢机械,以求增加钢材产量,提高钢材质量,降低钢材生产成本。

1 轧钢生产发展研究1.1 轧钢生产现状研究从建国以来,我国就十分重视重工业的发展,轧钢生产作为钢材生产的关键环节受到了国家的高度关注,我国的轧钢生产开始发展起步。

但是,一直到20世纪90年代初期,我国轧钢生产水平与世界发达国家的生产水平仍存在很大的差距,集中表现在:轧钢生产技术水平低、设备不齐全且故障率较高;轧钢生产规模化不足,未形成较大规模的轧钢生产线;轧钢生产的能源消耗大、生产成本高、经济效益较差;轧钢产品的质量较差、品种单一。

然而,到了20世纪90年代后期,尤其是我国加入世界贸易组织以后,随着我国与世界经济交流增多,再加上国际钢材市场的竞争压力,国内各钢铁企业纷纷采购先进的轧钢设备,引进先进的轧钢技术,优化企业管理方式,建立规模化的生产线。

随着新技术、新设备以及新管理方法的使用,我国的轧钢生产获得了长足的进步与发展,轧钢生产水平不断提高,同时也催生了一大批附加增值产业,从而促进我国经济发展水平的持续增长。

总体来说现阶段我国轧钢生产存在着以下几个特点:我国轧钢生产保持持续高速增长,钢铁产量不断增加,同时钢材质量也有了明显的提高;我国各钢铁企业的生产规模在不断扩大,同时钢铁企业一直在向大规模化发展,千万吨产量的钢铁企业数量不断增加,并且还将一直增加下去。
