第一章轧钢机械设备概论第一节轧钢生产在国民经济中的地位和作用轧钢生产是将钢锭或连铸坯轧制成钢材的生产环节。

现代钢铁联合企业是由炼铁、炼钢和轧钢三个主要生产系统组成的。

轧钢车间担负着生产钢材的任务。

生产钢材的方法有轧制、锻造、挤压和拉拔等．用轧制方法生产钢材，具有生产率高、品种多、生产过程连续性强、易于实现机械化自动化等优点．因此，目前约有90％的钢材都是用轧制方法生产的。

有色金属成材，也主要用轧制方法。

社会主义建设事业对钢材的需要量极大。

例如铺设一条2000km的双轨铁路，需要400kt重型钢轨；制造一艘万吨轮船，约需6000t钢板；铺设一条5000km的石油输送管道，需要900kt无缝钢管；造—台大型拖拉机也需5t钢材。

由此可见扎钢生产在国民经济中的重要地位。

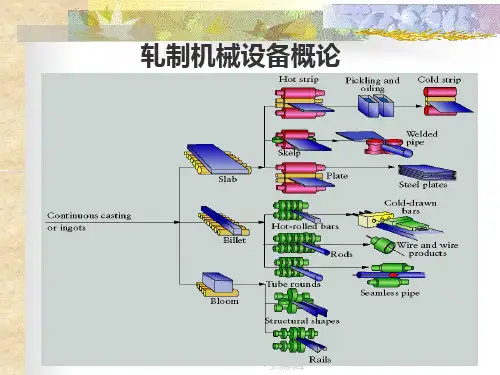

将大断面的钢锭或连铸坯轧制成各种小断面的钢材，需要经过多次轧制．根据轧制工艺、轧件断面和品种的不同，钢铁联合企业的轧钢生产系统是由工序上相互联系的若于不同类型的轧钢车间组成。

按轧制工艺和车间的任务。

轧钢车间分为两大类：一类是将钢锭轧成钢坯的钢坯车间，其任务是为后续的轧钢车间提供坯料。

根据钢锭重量和钢坯品种不同，钢坯车间可分为将大钢锭轧成大方坯和板坯的初轧车间，生产大板坯的板坯车间和轧制小钢锭的开坯车间：另一类是将钢坯进一步轧成各种钢材的成品车间。

成品车间有型钢车间，线材车间、钢板车间和钢管车间等。

成品轧钢车间生产的钢材种类很多。

按钢材断面形状大致可分成三大类：型钢、钢板和钢管。

1．型钢(1)简单断面：圆钢、方钢、扁钢等；(2)异型断面：角钢、槽钢、工字钢、钢轨等；(3)特殊断面：板桩、涡轮机叶片、拖拉机履带、犁头等。

2．钢板薄板、中厚板、装甲板、宽带钢和箔材等。

3．钢管无缝钢管、焊接钢管等随着轧制工艺和设备的不断发展，以及国民经济各部门对钢材品种要求不断增长，轧制钢材的品种范围也在日益扩大。

近年来，轻型薄壁型钢、周期断面型钢、冷弯型钢、宽翼工字钢等产品得到了发展。

第一章一．.轧钢机的定义：狭义的定义：直接轧制钢材的机械设备。

广义的定义：用于轧制钢材所需的全部设备。

二．轧钢机的分类：1·按照用途分类：①开坯机：将钢锭轧成钢坯（方坯、板坯、圆管坯）－－初轧机②型钢轧机：将方坯轧成型材－－轨梁轧机大型轧机中型轧机小型轧机线材轧机③热轧板带轧机（钢板轧机）：将板坯轧制各种厚度的板材－－中厚板轧机板带轧机④冷轧板带轧机：将热轧板轧成冷轧板⑤钢管轧机：将圆管坯轧制成无缝钢管⑥特种轧机：特殊用途的轧机2.按照构造分类：二辊式三辊式三辊劳特式复二辊式轧机四辊式轧机十二辊式轧机二十辊式轧机偏八辊式轧机行星式轧机立辊式轧机二辊万能式轧机H型钢轧机斜辊式轧机45°式轧机钢球轧机三辊斜扎周期斜面轧机轮辊轧机车轮轧机3.按布置分类：单机座式横列式纵列式连续式半连续式3/4连续式布棋式三．轧钢机主机列的组成和作用，结构？主机列包括：主电机，传动机构和工作机座等部分。

⒈主电机：提供动力：一般分为感应电动机、同步电动机和直流电动机三大类，从轧制的运转状态还可分为不变速、变速可逆和变速不可逆等种类。

⒉轧钢机主传动装置的作用：将电动机的运动和力矩传递给轧辊轧钢机主传动装置的组成：减速器、齿轮座、连接轴、联轴器（1）减速机：将交流电机的转速和力矩转换为轧辊所需的转速和力矩。

（2）飞轮：（横列式轧机上专用，因间隙时间较长）均衡主电机负荷，间隙时间储存能量，工作时间放出能量。

（连轧机、可逆轧机不用飞轮）（3）齿轮机座：将一根主动轴变为二（三）根主动轴。

（4）电机联轴节、主联轴节、万向接轴：联结、传递动力。

⒊工作机座：完成塑性变形。

（1）机架：在其窗口内安装轧辊的轴承（2）轧辊：轧件在其间被轧制（压缩变形）（3）轧辊轴承：用于轧辊的支承和定位（4）轧辊调整装置及上辊平衡装置：前者用于调整轧辊间的距离，后者用来消除上轴承座与压下系统间的间隙（5）导位装置：用来使轧件按照规定的位置、方向和状态准确进出孔型（6）轨座（地脚板）机架安装在轨座上，轨座固定在基础上不同类型轧机，工作机座组成部分大体一致。
