轧机工作原理轧机是一种用于金属材料加工的设备，其工作原理是通过一系列辊子对金属材料进行挤压和变形，从而获得所需的形状和尺寸。
轧机通常用于生产钢材、铝材、铜材等金属材料的板材、型材和棒材等产品。
下面将详细介绍轧机的工作原理。
1. 轧机的基本结构轧机通常由上下两组辊子组成，上辊组和下辊组分别安装在机架上。
上辊组和下辊组之间的距离可以根据需要进行调整，以满足不同材料的加工要求。
轧机还配备有传动系统、辊子调整系统、润滑系统等辅助设备，以确保轧机的正常运行和产品的质量。
2. 轧机的工作原理轧机的工作原理可以分为两个基本过程：压下和拉长。
首先，金属材料经过预处理后送入轧机的进料口，进入上下辊组之间的工作区域。
然后，通过传动系统驱动辊子旋转，使得金属材料在辊子的挤压下逐渐变形。
在这个过程中，金属材料会受到辊子的挤压和拉伸，从而改变其截面形状和尺寸。
最终，金属材料从轧机的出料口出来，成为所需的产品。
3. 轧机的工作特点轧机在工作过程中具有以下特点：（1）高压挤压：轧机通过辊子对金属材料进行高压挤压，使得金属材料产生塑性变形，从而获得所需的形状和尺寸。
（2）连续作业：轧机可以连续对金属材料进行加工，提高生产效率和产品质量。
（3）多道次轧制：为了获得更好的加工效果，轧机通常会进行多道次的轧制，即通过多组辊子依次进行挤压和拉伸，从而逐步改变金属材料的形状和尺寸。
4. 轧机的应用领域轧机广泛应用于钢铁、有色金属等行业，用于生产各种板材、型材、棒材等产品。
在钢铁行业，轧机常用于生产冷轧板、热轧板、带钢、型钢等产品；在有色金属行业，轧机可用于生产铝板、铜板、铝型材等产品。
此外，轧机还可以用于金属材料的表面处理和精密加工，满足不同行业的特殊需求。
总之，轧机是一种重要的金属加工设备，其工作原理是通过一系列辊子对金属材料进行挤压和变形，从而获得所需的形状和尺寸。
轧机具有高压挤压、连续作业和多道次轧制等特点，广泛应用于钢铁、有色金属等行业，为各种金属制品的生产提供了重要的加工手段。

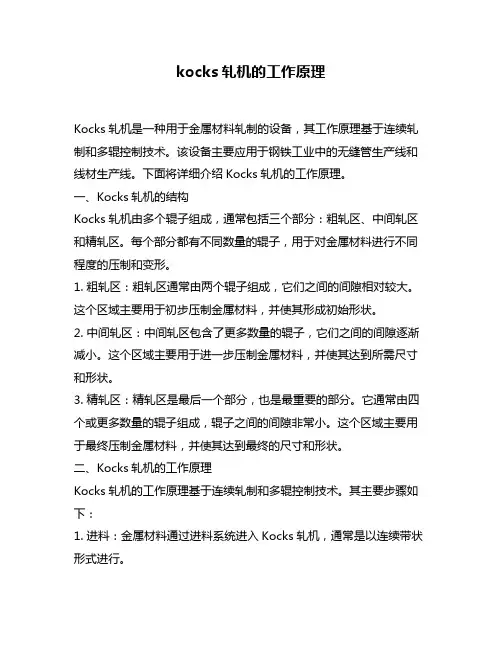

kocks轧机的工作原理Kocks轧机是一种用于金属材料轧制的设备，其工作原理基于连续轧制和多辊控制技术。
该设备主要应用于钢铁工业中的无缝管生产线和线材生产线。
下面将详细介绍Kocks轧机的工作原理。
一、Kocks轧机的结构Kocks轧机由多个辊子组成，通常包括三个部分：粗轧区、中间轧区和精轧区。
每个部分都有不同数量的辊子，用于对金属材料进行不同程度的压制和变形。
1. 粗轧区：粗轧区通常由两个辊子组成，它们之间的间隙相对较大。
这个区域主要用于初步压制金属材料，并使其形成初始形状。
2. 中间轧区：中间轧区包含了更多数量的辊子，它们之间的间隙逐渐减小。
这个区域主要用于进一步压制金属材料，并使其达到所需尺寸和形状。
3. 精轧区：精轧区是最后一个部分，也是最重要的部分。
它通常由四个或更多数量的辊子组成，辊子之间的间隙非常小。
这个区域主要用于最终压制金属材料，并使其达到最终的尺寸和形状。
二、Kocks轧机的工作原理Kocks轧机的工作原理基于连续轧制和多辊控制技术。
其主要步骤如下：1. 进料：金属材料通过进料系统进入Kocks轧机，通常是以连续带状形式进行。
2. 粗轧：在粗轧区，金属材料被两个辊子之间的大间隙压制。
这个过程主要是为了初步压制金属材料，并使其形成初始形状。
3. 中间轧：在中间轧区，金属材料经过更多数量的辊子，逐渐减小的间隙使金属材料进一步变形。
这个过程主要是为了进一步压制金属材料，并使其达到所需尺寸和形状。
4. 精轧：在精轧区，金属材料经过最后一组辊子进行最终压制。
由于辊子之间的非常小的间隙，金属材料会受到更大的变形力，从而达到最终所需的尺寸和形状。
5. 出料：经过精轧后，金属材料通过出料系统离开Kocks轧机，通常以连续带状形式进行。
三、多辊控制技术Kocks轧机采用多辊控制技术，即每个辊子都可以独立调整和控制。
这种技术使得Kocks轧机能够实现更高的生产效率和更好的轧制质量。
1. 辊子调整：每个辊子都可以根据需要进行调整，包括水平位置、垂直位置和倾斜角度等。
森吉米尔冷轧机简介森吉米尔轧机在结构性能上有如下主要特点：(1)具有整体铸造（或锻造)的机架，刚度大，并且轧制力呈放射状作用在机架的各个断面上。
(2)工作辊径小，道次压下率大，最大达86％。
有些材料不需中间退火，就可以轧成很薄的带材。
(3)具有轴向、径向辊形调整，辊径尺寸补偿，轧制线调整等机构，并采用液压压下及液压AGC系统，因此产品板形好，尺寸精度高。
(4)设备质量轻，轧机质量仅为同规格的四辊轧机的三分之一。
轧机外形尺寸小，所需基建投资少。
森吉米尔冷轧机基本上是单机架可逆式布置，灵活性大，产品范围广。
但是亦有极个别呈连续布置的森吉米尔轧机，如日本森吉米尔公司1969年为日本日新制钢公司周南厂设计制造的一套1270mm四机架全连续式二辊森吉米尔轧机。
该轧机第一架为ZR22-50"型轧机，其余三架均为，ZR21-50"型轧机，轧制规格为O、3mm1270mm不锈钢，卷重22t，轧制速度600m ／min。
森吉米尔冷轧机的形式及命名法介绍如下：最常用的森吉米尔冷轧机形式是1-2-3-4型二辊轧机。
例如ZR33-18″，“Z"是波兰语Zimna的第一个字母，意思是“冷”；“R”表示“可逆的”；“33”表示轧机的型号；“18″”是轧制带材宽度的英寸数。
森吉米尔冷轧机还有1-2-3型二辊轧机，但是1-2-3型森吉米尔冷轧机在1964年以后就不再生产制造了。
森吉米尔冷轧机1-2型六辊轧机，由2个传动的工作辊和4个背衬轴承辊装置组成，如ZS06型，“S”表示“板材”，用来轧制宽的板材，但是它同样可以轧制带材，并且有一些还用在连续加工线上。
森吉米尔“ZR”型冷轧机有10个基本型号，其中1-2-3-4二辊轧机7个；1-2-3．型二辊轧机3个；“ZS”1-2型六辊轧机只有2个基本型号。
各型号轧机的背衬轴承外径、工作辊名义直径如下：轧机型号背衬轴承直径／mm工作辊名义直径／mm1-2-3-4型：ZR3247、66、35ZR3476、210、00ZR24120、021、50ZR33160、028、50ZR23225、040、00ZR22300、054、00ZR21406、480、001-2-3型:ZR1575、012、00ZRl6120、020、30ZRl9225、046、OO1-2型ZS06300、0216、00ZS07406、4280、00在以上基本型号的基础上派生出一些特殊的型号，在基本型号的词尾和词头加上不同意义的字母来表示。
轧机工作原理
轧机是一种常见的工业设备，用于加工金属材料，特别是钢铁材料。
它的工作原理主要包括下面几个步骤：
1. 准备工作：在轧机工作之前，需要先准备要加工的金属材料。
这通常包括将金属块切割成具有适当尺寸和形状的金属板或金属棒。
2. 进料：金属材料进入轧机的工作区域。
在进料区域，有一个连续供给系统将金属材料逐渐送入轧机的辊子之间。
3. 压下辊：轧机里的辊子由电动机或液压系统控制。
主辊和副辊之间的间距可以调整，以控制加工材料的厚度。
主辊通过作用力将金属材料压在副辊上。
4. 轧制：金属材料在主辊和副辊之间通过多次往复的压力作用下，逐渐被压扁和延长。
这个过程中，金属材料的温度可能会升高，因此需要注意冷却措施，以避免过热。
5. 收料：经过轧制后的金属材料从轧机的出口处取出。
通常会使用传送带或其他输送设备将其传送到下一个工序中。
轧机是一种高效的金属加工设备，能够在短时间内将金属材料加工成所需的形状和尺寸。
它在许多工业领域都得到了广泛的应用，包括建筑、制造业、汽车工业等。
轧机工作原理
轧机是一种常见的金属加工设备，它的工作原理是将金属坯料放置在轧辊之间，并通过轧辊的旋转和压力作用，使金属坯料发生塑性变形，从而改变其截面形状和尺寸。
具体而言，轧机由一对或多对平行排列的轧辊组成。
其中，一对轧辊通常是对称放置的，其间隔可以通过调整进行调节。
当金属坯料被放置在轧辊之间时，由于轧辊的旋转，坯料将逐渐被吸入轧辊之间的空间。
随着轧辊的旋转，金属坯料在轧辊的挤压下发生塑性变形。
轧辊的表面通常具有凹凸不平的花纹或细微的纹理，这可以增加金属与轧辊之间的摩擦力，从而更好地控制金属坯料的变形过程。
通过不同的轧辊排列和调节，轧机可以实现不同的加工效果。
例如，通过采用不同形状的轧辊，可以将圆形金属坯料轧制成扁平的带状材料，或者将方形坯料轧制成圆形或其他形状。
除了塑性变形外，轧机还可以通过不同的工艺参数控制加热、冷却等过程，以调控金属材料的力学性能和结构特征。
总之，轧机通过轧辊的旋转和挤压作用，将金属坯料进行塑性变形，从而实现加工过程中形状和尺寸的改变。
它在金属加工领域起着重要的作用，广泛应用于钢铁、有色金属等行业中。

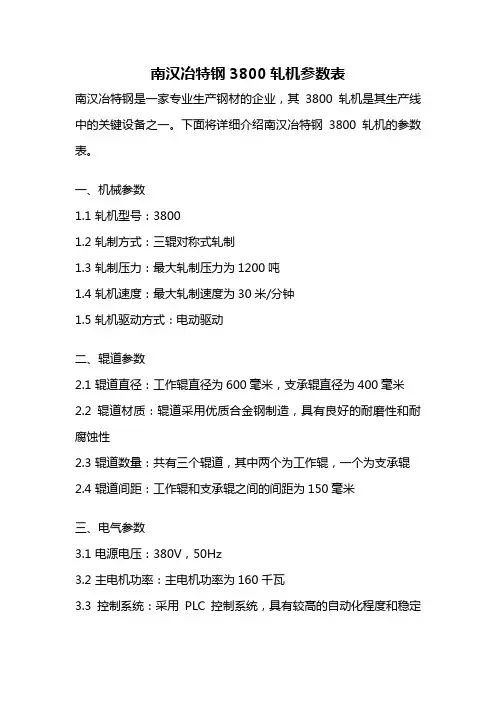

南汉冶特钢3800轧机参数表南汉冶特钢是一家专业生产钢材的企业，其3800轧机是其生产线中的关键设备之一。
下面将详细介绍南汉冶特钢3800轧机的参数表。
一、机械参数1.1 轧机型号：38001.2 轧制方式：三辊对称式轧制1.3 轧制压力：最大轧制压力为1200吨1.4 轧机速度：最大轧制速度为30米/分钟1.5 轧机驱动方式：电动驱动二、辊道参数2.1 辊道直径：工作辊直径为600毫米，支承辊直径为400毫米2.2 辊道材质：辊道采用优质合金钢制造，具有良好的耐磨性和耐腐蚀性2.3 辊道数量：共有三个辊道，其中两个为工作辊，一个为支承辊2.4 辊道间距：工作辊和支承辊之间的间距为150毫米三、电气参数3.1 电源电压：380V，50Hz3.2 主电机功率：主电机功率为160千瓦3.3 控制系统：采用PLC控制系统，具有较高的自动化程度和稳定性3.4 传动方式：主电机通过减速机和联轴器传动至轧机辊道四、安全保护4.1 急停按钮：设有紧急停机按钮，用于紧急情况下的快速停机4.2 防护罩：轧机设有防护罩，有效保护操作人员的安全4.3 温度监测：轧机设有温度监测装置，可监测辊道温度，避免过热导致设备损坏五、润滑系统5.1 润滑方式：采用油润滑方式，确保辊道运行时的润滑和冷却5.2 润滑油品：使用高温润滑油，具有良好的抗氧化和高温性能5.3 润滑系统控制：采用自动润滑系统，可根据工作时间和温度自动进行润滑和冷却六、维护保养6.1 清洁保养：定期对轧机进行清洁和润滑，保持设备的正常运行6.2 辊道更换：根据使用情况，及时更换磨损严重的辊道，确保轧机的正常工作6.3 系统检查：定期对轧机的电气系统和润滑系统进行检查，确保其正常运行通过以上参数表，我们可以清楚地了解到南汉冶特钢3800轧机的各项参数和特点。
该轧机具有较大的轧制压力和高速度，能够满足生产线对钢材的高效生产需求。
同时，其采用了先进的电气控制和润滑系统，具有良好的安全保护和维护保养措施。
第四章 铝箔轧机介绍1.粗轧机的主要组成部分:1.1 1.1 入口侧入口侧入口侧::三套固定储卷座:用于储存带钢套筒的铝箔卷料;两套用于储存纸套筒铝箔坯料储卷座;上料小车:液压马达驱动; 入口活动地板;开卷机:半膨胀轴与锥形环组合,当轧制纸套筒坯料时,采用膨胀方式,根据坯料卷径大小膨胀压力自动降级; 当来料为钢套筒的铝箔卷料时, 采用锥形环夹紧方式;并具有高/低速切换功能; 纸套筒铝箔坯料提升油缸纸套筒铝箔坯料提升油缸..1.2 1.2 轧机区轧机区轧机区::入口偏导辊入口偏导辊((下刀辊下刀辊):):电机驱动, 液压升降,上刀为圆盘刀,并带有吸边装置; 入口张紧液压辊: 具有大/小包角位, 液压升降; 入口固定导辊入口固定导辊::辊面为轧制线高度,两侧安装气动断箔刀; 入口框架入口框架:: 安装入口偏导辊, 入口固定导辊, 入口张紧辊, 液压摆动.轧制线调整装置轧制线调整装置::固定在牌坊顶部, 根据上部轧辊直径由液压马达调整楔形块位置,保持轧制线;上支承辊重量平衡油缸上支承辊重量平衡油缸::利用4个液压缸在正常轧制时平衡上支承辊重量;正/负轴弯辊缸弯辊缸::作用在两工作辊轴承箱之间共8个油缸,称为正弯辊缸; 作 用在工作辊轴承箱与支承辊轴承箱之间共8个油缸,称为负弯辊缸;压下缸压下缸:: 安装在牌坊底部,提供轧制力或予负载,具有位移传感器和压力传感器的伺服油缸;上/下清辊器:气缸调整清辊压力, 液压马达驱动偏心轮横向摆动;工作辊:直径max.260mm,min.230mm,辊面长度1720mm, 辊面硬度101~105HS;支承辊: 直径max.720mm,min.670mm, 辊面长度1670mm, 辊面硬度80~85HS;板形辊板形辊:: 直径163mm,32个环,VIDIMON 空气轴承型,环宽50mm;1.3出口侧出口侧::卷取机卷取机::锥形头座, 根据料卷直径大小夹紧压力自动升级;助卷器助卷器:: 液压旋转, 液压张紧;熨平辊: 气动电磁比例控制;出口活出口活动地板动地板动地板;;卸卷小车卸卷小车; ; ; 三套固定储卷座三套固定储卷座三套固定储卷座;;1.4 1.4 排油烟雾系统排油烟雾系统排油烟雾系统::排油烟罩排油烟罩;;风机风机;;过滤装置过滤装置;;烟囱等烟囱等..1.5 1.5 套筒吊运装置套筒吊运装置套筒吊运装置::出/入口悬臂吊入口悬臂吊;;2.轧辊轴承的润滑:采用油雾负压润滑装置,当压缩空气(加热)通过油雾发生器内的文氏喷嘴时,产生负压将油雾发生器内的润滑油抽出, 抽出后的润滑油滴在高速气流和负压环境下分裂成微小颗粒,随同扩散管内的低气压混合成油雾, 油雾通过安装在轴承箱内凝缩嘴变成油滴润滑轴承.优点:在一定的速度下, 润滑良好;省油,易于自动控制;缺点:污染空气, 污染工艺油,不适合高速轴承.现逐渐被油气润滑,稀油集中润滑代替.3.轧制油的过滤:净油箱净油箱→→ 轧制油供油泵(冷却泵)→水冷却器→电加热器→压力调节阀→监1 示过滤器(“二级” 过滤器)→轧制油喷射横梁→轧机轧机→→阻火器阻火器→→污油箱污油箱污油箱污油箱→→轧制油过滤泵→板式过滤机板式过滤机→→净油箱净油箱↓↓污油箱污油箱((吹扫腔吹扫腔))轧制油的过滤精度通常为0.5~3微米微米,,现有技术则无法检测其绝对精度现有技术则无法检测其绝对精度,, 监示过滤器只有在发生轧制油箱两腔示过滤器只有在发生轧制油箱两腔““倒灌倒灌””时,起到监示保护作用起到监示保护作用,,其绝对精度3微米微米, , , 过滤比过滤比1000,1000,在铝箔精轧机上采用比较适合在铝箔精轧机上采用比较适合在铝箔精轧机上采用比较适合..若其绝对精度1微米微米, , , 过过滤比1000, 1000, 过滤成本急剧上升过滤成本急剧上升过滤成本急剧上升,,这就是采用板式过滤机这就是采用板式过滤机,,利用硅藻土助滤的原因之一之一..4.轧机的灭火:(详细内容作业指导书)4.1 4.1 轧机区的灭火轧机区的灭火轧机区的灭火4.2 4.2 液压液压液压//润滑油地库的灭火润滑油地库的灭火4.3 4.3 板式过滤机间的灭火板式过滤机间的灭火板式过滤机间的灭火4、4铝箔轧机的灭火步骤铝箔轧机的灭火步骤；（；（详见作业指导书详见作业指导书详见作业指导书））5、轧机操作人员（设备）应知应会内容5、1铝箔轧机的主要组成部分铝箔轧机的主要组成部分：：入口侧入口侧：：储卷座储卷座、、上料车上料车、、活动地板活动地板、、开卷机等开卷机等；；轧机区轧机区：：入口装置入口装置（（偏导辊偏导辊、、张紧辊张紧辊、、固定导辊固定导辊、、断箔刀断箔刀）、）、牌坊牌坊牌坊、、轧辊轧辊、、轧制线调整线调整、、清辊器清辊器、、压下油缸压下油缸、、弯辊缸弯辊缸、、出口装置出口装置、、板形辊等板形辊等；；出口侧出口侧：：卷取机卷取机、、卸料小车卸料小车、、储卷座等储卷座等；；换辊的步骤换辊的步骤；（；（工作辊工作辊工作辊、、支承辊支承辊）（）（详见作业指导书详见作业指导书详见作业指导书））5、2铝箔轧机的灭火铝箔轧机的灭火：：轧机区的灭火轧机区的灭火；；液压液压、、润滑油库的灭火润滑油库的灭火；；板式过滤机间的灭火板式过滤机间的灭火；；6、轧制油的过滤原理；板式过滤机的清洗或干停方法；（详见作业指导书）7、排油烟雾系统的组成；8、轧辊轴承的润滑方式；油雾油雾、、油气、油浴油浴、、稀油集中等稀油集中等；；现有轧机采用油雾润滑现有轧机采用油雾润滑。
轧钢机介绍轧机是实现金属轧制过程的设备。
泛指完成轧材生产全过程的装备﹐包括有主要设备﹑辅助设备﹑起重运输设备和附属设备等。
但一般所说的轧机往往仅指主要设备。
据说在14 世纪欧洲就有轧机﹐但有记载的是1480 年意大利人达' 芬奇(Leonardo da Vinci) 设计出轧机的草图。
1553 年法国人布律列尔(Brulier) 轧制出金和银板材﹐用以制造钱币。
此后在西班牙﹑比利时和英国相继出现轧机。
图1 1728 年设计的生产圆棒材用的轧机为1728 年英国设计的生产圆棒材用的轧机。
英国于1766 年有了串行式小型轧机﹐19 世纪中叶﹐第一台可逆式板材轧机在英国投产﹐并轧出了船用铁板。
1848 年德国发明了万能式轧机﹐1853 年美国开始用三辊式的型材轧机( 图2 最初的三辊式轧机侧视) ﹐并用蒸汽机传动的升降台实现机械化。
接着美国出现了劳特式轧机。
1859 年建造了第一台连轧机。
万能式型材轧机是在1872 年出现的﹔20 世纪初制成半连续式带钢轧机﹐由两架三辊粗轧机和五架四辊精轧机组成。
中国于1871 年在福州船政局所属拉铁厂( 轧钢厂) 开始用轧机﹔轧制厚15mm 以下的铁板﹐6 ～120mm 的方﹑圆钢。
1890 年汉冶萍公司汉阳铁厂装有蒸汽机拖动的横列双机架2450mm 二辊中板轧机和蒸汽机拖动的三机架横列二辊式轨梁轧机以及35 0/300mm 小型轧机。
随着冶金工业的发展﹐现已有多种类型轧机。
轧机的主要设备有工作机座和传动装置(图3 二辊可逆式初轧机示意) 。
工作机座由轧辊﹑轧辊轴承﹑机架﹑轨座﹑轧辊调整装置﹑上轧辊平衡装置和换辊装置等组成。
轧辊是使金属塑性变形的部件( 见轧辊) 。
轧辊轴承支承轧辊并保持轧辊在机架中的固定位置。
轧辊轴承工作负荷重而变化大﹐因此要求轴承摩擦系数小﹐具有足够的强度和刚度﹐而且要便于更换轧辊。
不同的轧机选用不同类型的轧辊轴承。
滚动轴承的刚性大﹐摩擦系数较小﹐但承压能力较小﹐且外形尺寸较大﹐多用于板带轧机工作辊。
森吉米尔冷轧机简介森吉米尔冷轧机与四辊轧机或其他类型轧机的本质区别是轧制力的传递方向不同。
森吉米尔冷轧机轧制力从工作辊通过中间辊传到支撑辊装置，并最终传到坚固的整体机架上。
这种设计保证了工作辊在整个长度方向的支撑。
这样辊系变形极小，可以在轧制的整个宽度方向获得非常精确的厚度偏差。
森吉米尔轧机在结构性能上有如下主要特点：(1)具有整体铸造（或锻造)的机架，刚度大，并且轧制力呈放射状作用在机架的各个断面上。
(2)工作辊径小，道次压下率大，最大达86％。
有些材料不需中间退火，就可以轧成很薄的带材。
(3)具有轴向、径向辊形调整，辊径尺寸补偿，轧制线调整等机构，并采用液压压下及液压AGC系统，因此产品板形好，尺寸精度高。
(4)设备质量轻，轧机质量仅为同规格的四辊轧机的三分之一。
轧机外形尺寸小，所需基建投资少。
森吉米尔冷轧机基本上是单机架可逆式布置，灵活性大，产品范围广。
但是亦有极个别呈连续布置的森吉米尔轧机，如日本森吉米尔公司1969年为日本日新制钢公司周南厂设计制造的一套1270mm四机架全连续式二十辊森吉米尔轧机。
该轧机第一架为ZR22-50"型轧机，其余三架均为，ZR21-50"型轧机，轧制规格为O.3mm×1270mm不锈钢，卷重22t，轧制速度600m／min。
森吉米尔冷轧机的形式及命名法介绍如下：最常用的森吉米尔冷轧机形式是1-2-3-4型二十辊轧机。
例如ZR33-18″，“Z"是波兰语Zim na 的第一个字母，意思是“冷”；“R”表示“可逆的”；“33”表示轧机的型号；“18″”是轧制带材宽度的英寸数。
森吉米尔冷轧机还有1-2-3型十二辊轧机，但是1-2-3型森吉米尔冷轧机在1964年以后就不再生产制造了。
