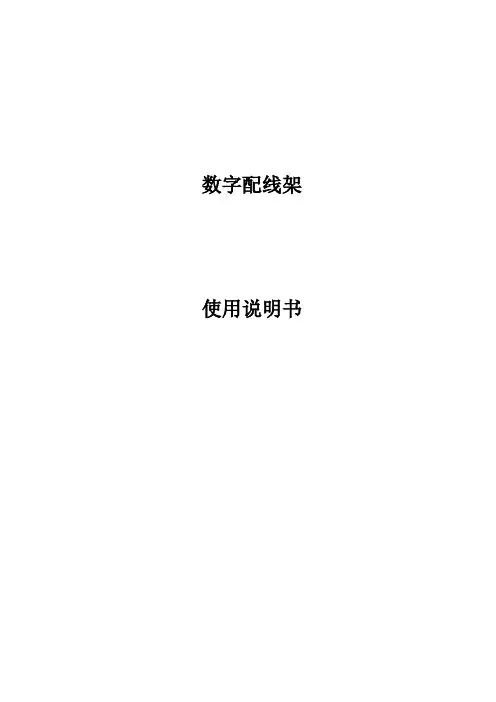

数字配线架使用说明书一概述数字配线架是数字复用设备之间、数字复用设备与程控交换设备或非话业务设备之间的配线连接设备。
数字配线架在电信网中的位置如图中所示MPX129数字配线架 MPX129NEC数字配线架 MPX129富士通数字配线架 MPX129AT&T数字配线架MPX129型系列产品具有接线、线路调度、转接和监测等功能，维护使用方便，能灵活地实现线路配和业务变更的需要。
二产品特性系列众多：西门子、爱立信、AT&T、富士通、NEC等制式；75、120欧姆等不同阻抗系列、各种柜架体等多种组合；性能优越：严格的结构设计、优质的金属、非金属材料、标准镀金以及精湛、严格的工艺确保产品的性能稳定、可靠；管理科学：完整科学的的线缆结构，无论中间走线、两侧走线、前后跳线、架间跳线均更符合您的使用习惯，操作更加方便；注重细节：完整的接地系统、多样的固定方式、90度旋转的单元体等细节完美的设计，确保客户使用更加方便。
三技术参数：环境温度：-25℃～＋40℃相对湿度：≤85%（+30℃）储运温度： -25℃～＋55℃大气压力：70 kPa～106kPa特性阻抗：75Ω、120Ω、75Ω/120Ω 120Ω-120Ω工作速率：2Mb/s、8Mb/s、34Mb/s、45Mb/s、140Mb/s、155Mb/s同轴连接器接触电阻：外导体≤2.5mΩ，内导体≤10mΩ成端接触簧片：≤0.5mΩ簧片间接触电阻：≤4mΩ绝缘电阻：＞1000MΩ(500VDC)抗电强度：≥1000VAC（50Hz）/min，不击穿，无飞弧回线间串音防卫度：≥70dB(50KHz～233MHz)介入损耗：≤0.3dB（50KHz～233MHz）回波损耗：≥18dB（50KHz～233MHz）拉脱力：＞50N同轴连接器寿命：≥1000次连接器卡接寿命：≥200次设备标准：符合YD/T778－1999的相关规定塑料零件燃烧性能符合：GB/T5169.7－1985的相关规定各式电缆符合：GB/T12269－1990的相关规定导体弹性材料：铍青铜镀金层厚度：≥2 um四工作原理数字配线架的信号传输原理示意注 1：R代表接收信号，S代表发送信号；注 2：线路由S R 称一（个）回路，线路 S R ，S R 形成了两个回路，称一个系统；注 3：原则上，一个系统的收发回线应在相邻位置；数字配线架的线路配线原理示意图数字配线架的线路配线原理示意图数字配线架的线路固定调线、转接原理示意图数字配线架的固定调线、转接原理示意图监控测试将测试塞绳插入插头上的测试孔数字配线架的线路监控测试原理示意图数字配线架的自环测试原理示意图数字配线架的自环测试原理示意图使用环境环境条件工作温度：-5 ℃～ +40 ℃相对湿度：≤ 85％（+30℃）大气压力：70 kPa ～ 106 kPa储存温度-25 ℃～ +55℃试验环境条件温度： 15 ℃～ 35 ℃相对湿度：≤ 75％大气压力：86 kPa ～ 106 kPa五安装和调整安装必须注意的事项及有关人身安全和设备安全的内容应突出说明和用“注意、危险”等警示符号（如下图示）或相关的警示语表述，提醒操作中应注意安全，必要时增加一些有创意的画面或红色标识。
通鼎16系ddf架说明书16系统数字配线架DDF使用说明它能使数字通信设备的数字码流的连接成为一个整体，从速率2 Mb、s--155 Mb、s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便DDF数字配线架（Digital Distribution frame）数字配线架DDF（Digital Distribution frame）数字配线架（材质分：铜、锌）16系统DDF数字配线架含西门子插件5件套400系统DDF数字配线架、柜MPX09-BNC型数字配线架DDF配线架西门子数字配线架BNC数字配线架DDU数字配线单元：8系统、10系统、16系统、20系统、21系统数字配线架（Digital Distribution frame）YD、T 1437-2014数字配线架通信行业标准（YD）数字配线架，DDF数字配线架，DDF高频配线架厂家，DDF配线架生产基地！DDF采用标准化程度非常高的、先进的、仅用自攻螺。
技术性能与指标DDF应符合数字接口特性与测试的要求。
其中2Mbit、SD还应有能不中断业务进行监测的性能。
DDF应具有如下的技术性能与指标。
（1）接头型式为插拨式（双通和三通）。
（2）串音防卫度70dB。
（3）缘电阻1000M（500V）。
（4）耐压：1000V，DC二分钟。
（5）接触电阻：内导体，外导体（具体数值由供方提出）。
（6）阻抗：75俣缘夭黄胶夂?120俣缘仄胶饬街郑。
（7）反射衰耗40dB。
（8）信号速率：同轴连接器600Mbit、s，平衡连接器2Mbit、s。
（9）接地良好。
（10）120n端子单元应具有防雷保护功能。
（11）布线合理、美观。
钉可安装的。

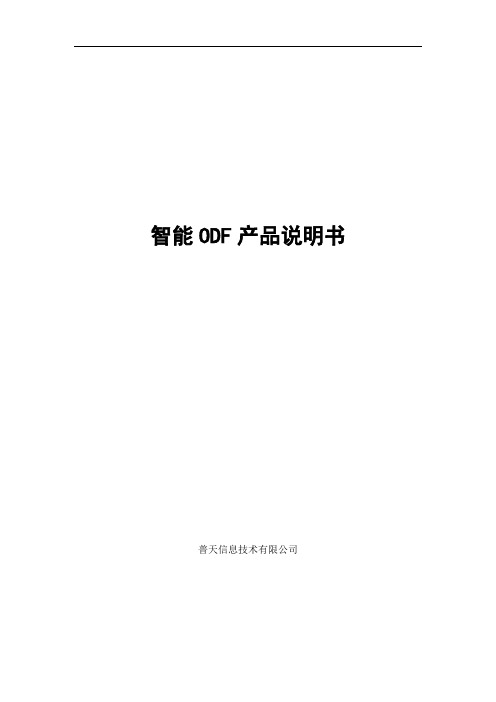

智能ODF产品说明书普天信息技术有限公司1.1产品用途 (3)1.2产品特点 (4)2.1概述 (6)2.2机柜/机架 (8)2.3传统配线模块 (9)2.3.1光缆引入单元 (9)2.3.2熔接单元 (9)2.3.3光分路器插框 (9)2.3.4盘纤单元 (9)2.3.5过纤单元 (10)2.4智能管理功能模块 (10)2.4.1电源板 (10)2.4.2主控单元板 (11)2.4.3分组识别单元板 (12)2.4.4端口控制板 (12)2.4.5智能终端工具 (14)2.4.6E ID跳纤及读写器 (15)3应用展示 (16)3.1告警 (16)3.2现场标签读取及光路查询 (17)1.1产品用途Z-GPX67-M型ODF（以下简称iODF，Intelligent Optical Distribution Frame）智能光纤配线架，主要应用于各种骨干网、城域网及接入光纤光缆网络的机房内，完成光纤通信系统中局端主干光缆的连接、成端、分配、分光和调度功能。
在传统ODF基础上增加了智能部件，通过软硬件系统配合，实现对配线端口的可视化管理、端口告警管理、端口信息快速查询等功能。
iODF应用如下图所示。
iODF iOCC iODBiODF在网络中的位置●智能ODN网管：智能化、透明化管理所有智能ODF及智能OCC、智能ODB等网元设备，实现资源同步、电子工单及设备告警等管理功能。
可独立进行设备拓扑管理、光路由配置、业务工单制定下发也可通过接口与OSS实现集成。
●iBTU（Intelligent Battery Telecommunication Unit 智能供电通信单元）：集供电、通信功能于一体的模块化部件，给非稳定供电场合的智能设备提供临时电源，并可给智能设备和智能终端之间的通信提供连接传输的通道。
●智能终端：施工维护人员现场操作工具，提供人机交互界面指引施工维护操作。
1.2产品特点Z-GPX67-M型ODF是智能ODN（Optical Distribution Network）系统产品之一，不仅具备所有iODN智能光纤管理、智能施工、数据同步管理等特点，还具有易维护、可靠性高和应用灵活的特点。

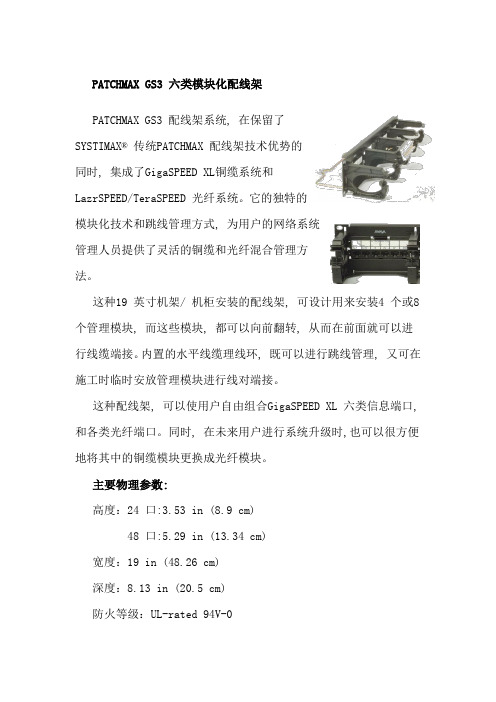

PATCHMAX GS3 六类模块化配线架PATCHMAX GS3 配线架系统, 在保留了SYSTIMAX®传统PATCHMAX 配线架技术优势的同时, 集成了GigaSPEED XL铜缆系统和LazrSPEED/TeraSPEED 光纤系统。
它的独特的模块化技术和跳线管理方式, 为用户的网络系统管理人员提供了灵活的铜缆和光纤混合管理方法。
这种19 英寸机架/ 机柜安装的配线架, 可设计用来安装4 个或8 个管理模块, 而这些模块, 都可以向前翻转, 从而在前面就可以进行线缆端接。
内置的水平线缆理线环, 既可以进行跳线管理, 又可在施工时临时安放管理模块进行线对端接。
这种配线架, 可以使用户自由组合GigaSPEED XL 六类信息端口, 和各类光纤端口。
同时, 在未来用户进行系统升级时,也可以很方便地将其中的铜缆模块更换成光纤模块。
主要物理参数:高度：24 口:3.53 in (8.9 cm)48 口:5.29 in (13.34 cm)宽度：19 in (48.26 cm)深度：8.13 in (20.5 cm)防火等级：UL-rated 94V-0工作温度：14°F 到140°F (-10℃到60℃ )储存温度：-40°F 到158°F (-40℃到70℃ )湿度：95%(non-condensing)插拔次数：大于750 次主要电气参数:最小绝缘阻抗：500 Megaohms额定电流：1.5A (20℃ )最小直流稳定电压：1000VAC RMS(60Hz 接点到接点),1500VAC RMS(60Hz 表面传导)。

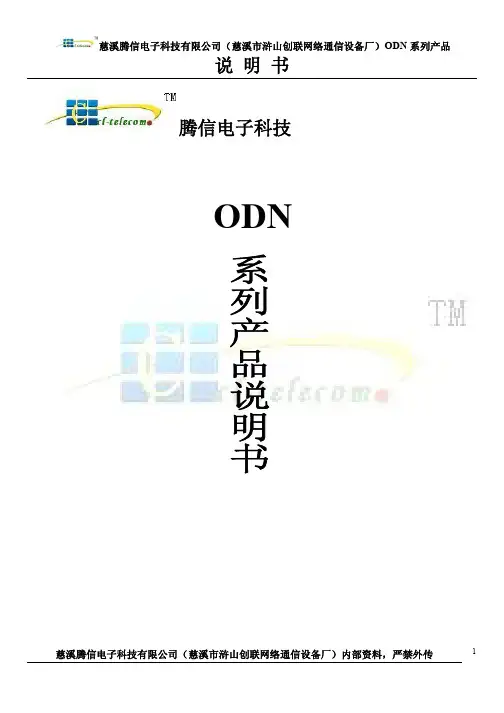

腾信电子科技ODN目录第1章ODN概述 (4)1.1ODN概述 (4)1.2CO机房场景 (4)1.3户外地下场景 (6)1.4户外街边场景 (6)1.5户外抱杆、挂墙场景 (7)1.6楼道竖井场景 (7)1.7室内场景 (8)第2章ODN产品功能模块 (10)2.1ODN设备功能简述 (10)2.2ODF设备功能简述 (11)2.3ODN产品功能模块 (11)第3章光缆及光纤连接器简介 (12)3.1光纤连接器简介——类型 (12)3.2光纤连接器简介——精度 (13)3.3光缆引入单元简介 (15)3.4熔配一体化单元 (15)3.5常见熔接技术——热熔与冷接 (16)3.6常见熔接技术——热熔VS冷接 (17)3.7光分路单元 (17)3.8光分路单元主要技术参数 (18)3.9盘纤单元和停泊区 (18)第4章ODN箱体关键技术 (19)4.1ODN箱体——客户关注点 (19)4.2ODN箱体的关键点1——材料（1） (20)4.3ODN箱体的关键点1——材料（2） (20)4.4ODN箱体的关键点2—结构（1） (21)4.5ODN箱体的关键点2—结构（1） (21)4.6ODN箱体的关键点2—结构（3） (22)4.7ODN箱体的关键点3——防护（1） (23)4.8ODN箱体的关键点3---防护（2） (24)4.9ODN箱体的关键点3---防护（3） (25)第5章ODN标识系统 (26)5.1标识系统组成 (26)5.2标识图 (26)5.3标识图 (26)5.4标识系统总表 (27)第6章ODN设备示例 (28)6.1ODN设备示例-ODF-NGF (28)6.2ODN设备示例-FDT2103D (29)6.3ODN设备示例-FA T3202 (29)附录1——接续用附件 (30)ODN 概述1.1 ODN 概述ODN （Optical Distributiong Network ） 光配线网络 是基于PON 设备的FTTH 光缆网络，其作用是在OLT 和ONU 之间提供传输通道。
