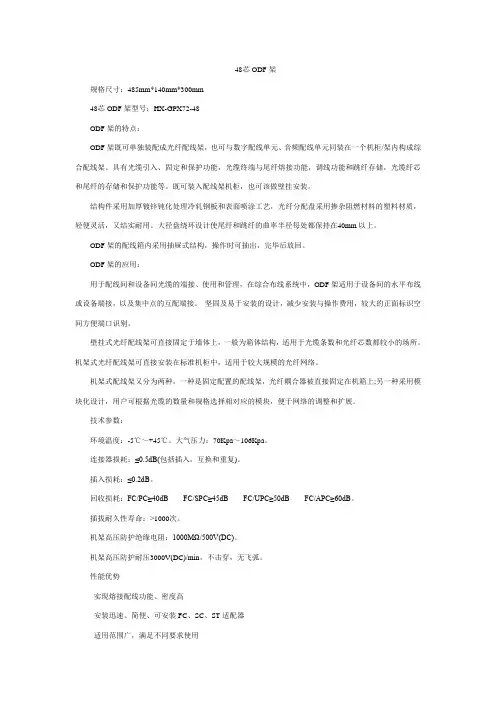

48芯ODF架规格尺寸：485mm*140mm*300mm48芯ODF架型号：HX-GPX72-48ODF架的特点：ODF架既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内构成综合配线架。

具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储，光缆纤芯和尾纤的存储和保护功能等。

既可装入配线架机柜，也可该做壁挂安装。

结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。

大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。

ODF架的配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。

ODF架的应用：用于配线间和设备间光缆的端接、使用和管理，在综合布线系统中，ODF架适用于设备间的水平布线或设备端接，以及集中点的互配端接。

坚固及易于安装的设计，减少安装与操作费用，较大的正面标识空间方便端口识别。

壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。

机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。

机架式配线架又分为两种，一种是固定配置的配线架，光纤耦合器被直接固定在机箱上;另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。

技术参数：环境温度：-5℃～+45℃。

大气压力：70Kpa～106Kpa。

连接器损耗：≤0.5dB(包括插入，互换和重复)。

插入损耗：≤0.2dB。

回收损耗：FC/PC≥40dB FC/SPC≥45dB FC/UPC≥50dB FC/APC≥60dB。

插拔耐久性寿命：>1000次。

机架高压防护绝缘电阻：1000MΩ/500V(DC)。

机架高压防护耐压3000V(DC)/min，不击穿，无飞弧。

性能优势实现熔接配线功能、密度高安装迅速、简便、可安装FC、SC、ST适配器适用范围广，满足不同要求使用30度倾斜安装可避免弧光直射入眼，保护人身安全、便于走纤可储存冗余尾纤、光纤，维护操作方便快捷。

序号产品型号编号单位产品描述AMP 六类非屏蔽1六类4对非屏蔽双绞电缆1427254-6箱蓝色，305米/箱，防火等级CM2六类4对非屏蔽双绞电缆9-1427200-6箱蓝色，305米/箱，防火等级CMR3六类4对非屏蔽双绞电缆219585-2箱白色，305米/箱，防火等级LSZH4六类4对非屏蔽信息模块8-1375055-x个1=浅杏黄色 -3=白色 -5=橙色 -7=红色 -8=黄色 -9=绿色 SL免工具5六类非屏蔽24口配线架1375014-2个高度1U，平面型，非屏蔽6六类非屏蔽48口配线架1375015-2个高度2U，平面型，非屏蔽7六类非屏24口蔽角型配线架1499600-2个高度1U，角型，非屏蔽8六类非屏蔽跳线(4FT)1859246-4条灰色，防火等级CM9六类非屏蔽跳线(7FT)1859246-7条灰色，防火等级CM10六类非屏蔽跳线(10FT)1859246-1-0条灰色，防火等级CMAMP 六类屏蔽1六类屏蔽双绞线1859204-6箱蓝色，305/轴，250MHZ，防火等级CM2六类屏蔽双绞线1427213-1箱白色，305/轴，250MHZ，防火等级LSZH3六A类屏蔽双绞线1859222-2箱白色，305/轴，250MHZ，防火等级CM4六A类屏蔽双绞线1859218-2箱白色，305/轴，250MHZ，防火等级LSZH5六A类屏蔽24口配线架1933319-2个高度1U，平面型，屏蔽6六A类屏蔽24口角型配线架1933321-2个高度1U，角型，屏蔽7屏蔽24口平面型配线空架1933307-1个高度1U，平面型，屏蔽8屏蔽24口角型配线空架1933309-1个高度1U，角型，屏蔽9六类屏蔽信息模块1479552-1个六类SL型屏蔽模块，从侧面90°进线10六类屏蔽信息模块8-1375188-1个六类SL型屏蔽模块，从后面180°进线11六A类屏蔽信息模块1711160-2个六类SL型屏蔽模块，从后部入线，带防尘盖12六A类屏蔽信息模块1711342-2个六类SL型屏蔽模块，从后部入线，不带防尘盖13六类屏蔽跳线(1米)1427226-5条灰色1859300，粉红色1859293，防火等级CM14六类屏蔽跳线(2米)1427226-6条灰色1859300，粉红色1859293，防火等级CM15六类屏蔽跳线(3米)1427226-7条灰色1859300，粉红色1859293，防火等级CM16六类屏蔽跳线(5米)1427226-8条灰色1859300，粉红色1859293，防火等级CMAMP超五类非屏蔽。

故障和用户端设备故障的数量将会变
得很大，给日常维护带来很大的压力。 MODF（光总配线架）的使用可以提供 在线测试口，实现在线测试和集中测
试，降低维护工作量；同时也方便跳
线、操作、架间连接和线缆管理。 目前OLT局站新建的光纤物理网开始广 泛使用MODF新技术大量使用，原有传
统ODF架应用规模大，形成ODF架、
1、外线侧位于上部，设备侧位于下部 2、外线侧位于中部，设备侧位于上部 3、外线侧位于中部，设备侧位于中部 4、外线侧位于上部，设备侧位于下部
12
二、布线操作指南-不同场景跳纤方法 5 6
5、外线侧位于下部，设备侧位于下部 6、外线侧位于下部，设备侧位于上部
13
二、布线操作指南-跳纤计算
集束跳纤计算
MODF架并存的局面。
目前传统ODF架、MODF架并存
4
一、MODF光总配线架简介
使用MODF技术时物理光纤与设备连接示意
横列
直列
5
一、MODF光总配线架简介
机架结构采用双面架结构，横、直列机架由 若干个成端盘组成1个单元，在直列单元中间
可适当分布水平通道。直列机架采用12芯熔
配一体化托盘组成，横列机架可采用12芯熔 配一体化托盘或72芯跳纤框组成。 机架由光缆熔纤终端架与设备侧配线架组成， 两者为两个独立的光纤配线架。主要由机架顶 座、底座、骨架、光缆固定开剥单元、一体化 单元和跳纤收容单元、72芯横列模块（成端/ 储纤）、水平走线槽及附件组成。 我省常用规格
正确的横直列跳纤存挂布放，框位清晰，撘挂处无交叉缠绕。
侧面过路撘挂，禁止按照以前的操
作习惯在过路处进行缠绕、跨档缠 绕。
正确
错误
17

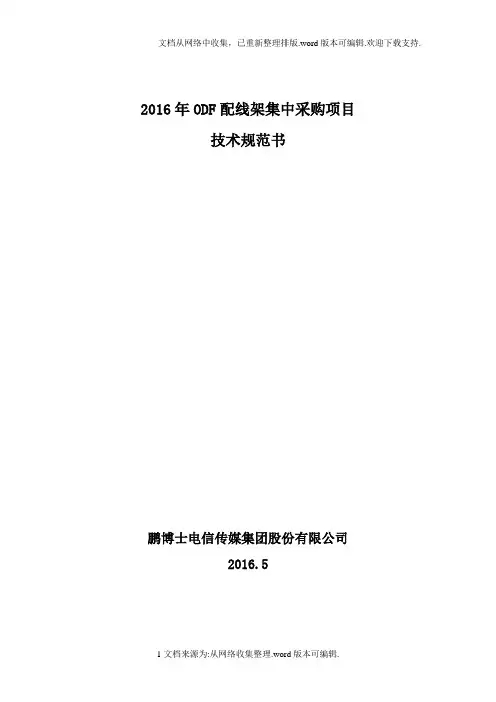

2016年ODF配线架集中采购项目技术规范书鹏博士电信传媒集团股份有限公司2016.5ODF配线架技术规范书1．配置要求2.1 线路侧ODF2.1.1 线路侧ODF机架配置要求2.1.1.1线路侧ODF，其机架规格见附表。

2.1.1.2线路侧ODF机架采用封闭式、半封闭式、敞开式结构。

机架材料采用优质钢材或铝型材，表面喷塑处理。

2.1.1.3 线路侧ODF机架外观颜色应根据买方要求或与局站原有设备相一致2.1.1.4 线路侧ODF机架应提供防雷接地保护装置，盘纤（尾纤及跳纤）位置及装置，并含8套（1条/套）普通型光缆固定装置。

2.1.1.5 宽度为600mm（含600mm）以上机架为子框式（封闭或半封闭抽屉式）。

2.1.1.6 对于表中所提供的各种规格尺寸的线路侧ODF设备实际可达到的满容量安装芯数。

2.1.1.7 线路侧ODF机架应包含的示名条或示名材料及机架的安装材料。

2.1.2 熔配一体化单元配置要求2.1.2.1 熔配一体化单元按束状（或带状）光缆熔配一体化模块配置，容量为12芯，并根据要求配备G.652/G.655 束状（带状）尾纤，光纤适配器按FC/UPC/PC（或SC/UPC/PC）考虑。

2.1.3 ODF熔配一体化子框2.1.3.1 ODF熔配一体化子框为安装在宽度为600mm（含600mm）以上机架中，其子框容量为24芯、48芯、72芯、96芯，即可装配4、6、8块12芯熔配一体化模块。

2.1.3.2 ODF熔配一体化子框应可安装于19"国际标准机架上。

2.2 设备侧ODF2.2.1 设备侧ODF标准型机架配置要求2.2.1.1设备侧ODF机架规格见附表。

2.2.1.2 设备侧ODF机架采用封闭式、敞开式、半敞开式结构。

机架材料采用优质钢材或铝型材，表面喷塑处理。

2.2.1.3 设备侧ODF机架外观颜色应根据买方要求或与局站原有设备相一致。

2.2.1.4 设备侧ODF机架应提供足够的盘纤（跳纤）位置及装置。

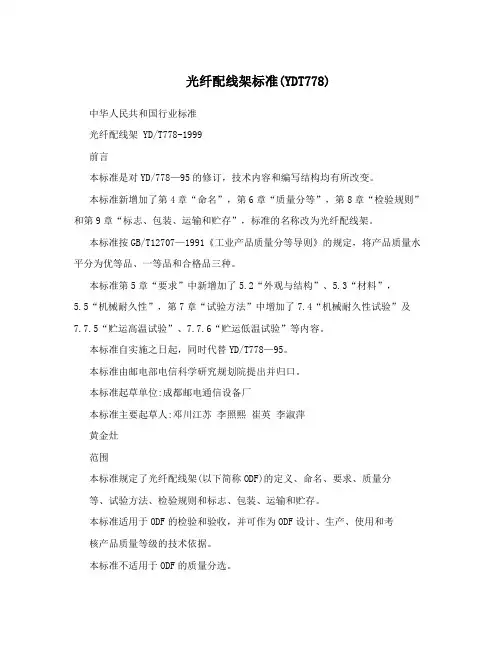

光纤配线架标准(YDT778)中华人民共和国行业标准光纤配线架 YD/T778-1999前言本标准是对YD/778—95的修订，技术内容和编写结构均有所改变。

本标准新增加了第4章“命名”，第6章“质量分等”，第8章“检验规则”和第9章“标志、包装、运输和贮存”，标准的名称改为光纤配线架。

本标准按GB/T12707—1991《工业产品质量分等导则》的规定，将产品质量水平分为优等品、一等品和合格品三种。

本标准第5章“要求”中新增加了5.2“外观与结构”、5.3“材料”，5.5“机械耐久性”，第7章“试验方法”中增加了7.4“机械耐久性试验”及7.7.5“贮运高温试验”、7.7.6“贮运低温试验”等内容。

本标准自实施之日起，同时代替YD/T778—95。

本标准由邮电部电信科学研究规划院提出并归口。

本标准起草单位:成都邮电通信设备厂本标准主要起草人:邓川江苏李照熙崔英李淑萍黄金灶范围本标准规定了光纤配线架(以下简称ODF)的定义、命名、要求、质量分等、试验方法、检验规则和标志、包装、运输和贮存。

本标准适用于ODF的检验和验收，并可作为ODF设计、生产、使用和考核产品质量等级的技术依据。

本标准不适用于ODF的质量分选。

引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T2423.1-1989 电工电子产品基本的环境试验规程试验A:低温试验方法。

GB/T2423.2-1989 电工电子产品基本的环境试验规程试验B:高温试验方法。

GB/T2423.9-1989 电工电子产品基本的环境试验规程试验Cb:设备用恒定温热试验方法GB/T2828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB/T2829-1987 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T3873-1983 通信设备产品包装通用技术条件GB/T5095.2-1997 电子设备用机电元件基本试验规程及测量方法第二部分:一般检查、电连续性、接触电阻测试、绝缘试验和电应力试验GB/T5169.7-1985 电子电工产品着火危险试验本生灯型火焰试验方法GB/T12507-1990 光纤光缆连接器第一部分总规范GB/T12707-1991 工业产品质量分等导则YD/T638.2-93 光通信设备型号命名方法。

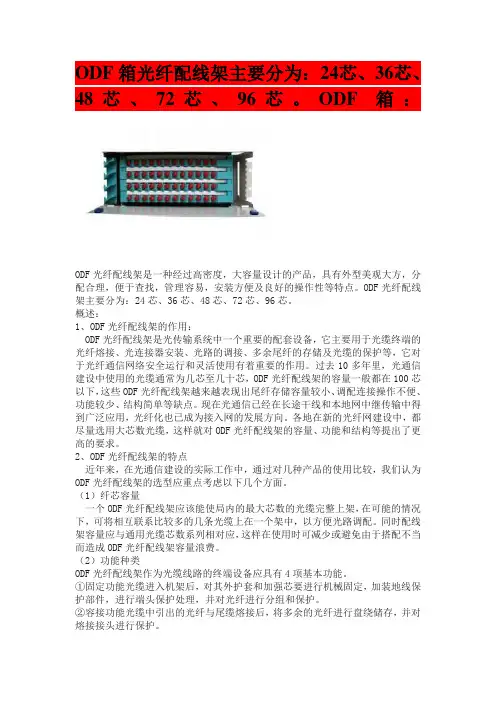

ODF箱光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。

ODF箱：ODF光纤配线架是一种经过高密度，大容量设计的产品，具有外型美观大方，分配合理，便于查找，管理容易，安装方便及良好的操作性等特点。

ODF光纤配线架主要分为：24芯、36芯、48芯、72芯、96芯。

概述：1、ODF光纤配线架的作用：ODF光纤配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

过去10多年里，光通信建设中使用的光缆通常为几芯至几十芯，ODF光纤配线架的容量一般都在100芯以下，这些ODF光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。

现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。

各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对ODF光纤配线架的容量、功能和结构等提出了更高的要求。

2、ODF光纤配线架的特点近年来，在光通信建设的实际工作中，通过对几种产品的使用比较，我们认为ODF光纤配线架的选型应重点考虑以下几个方面。

（1）纤芯容量一个ODF光纤配线架应该能使局内的最大芯数的光缆完整上架，在可能的情况下，可将相互联系比较多的几条光缆上在一个架中，以方便光路调配。

同时配线架容量应与通用光缆芯数系列相对应，这样在使用时可减少或避免由于搭配不当而造成ODF光纤配线架容量浪费。

（2）功能种类ODF光纤配线架作为光缆线路的终端设备应具有4项基本功能。

①固定功能光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。

②容接功能光缆中引出的光纤与尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。

③调配功能将尾缆上连带的连接器插接到适配器上，与适配器另一侧的光连接器实现光路对接。

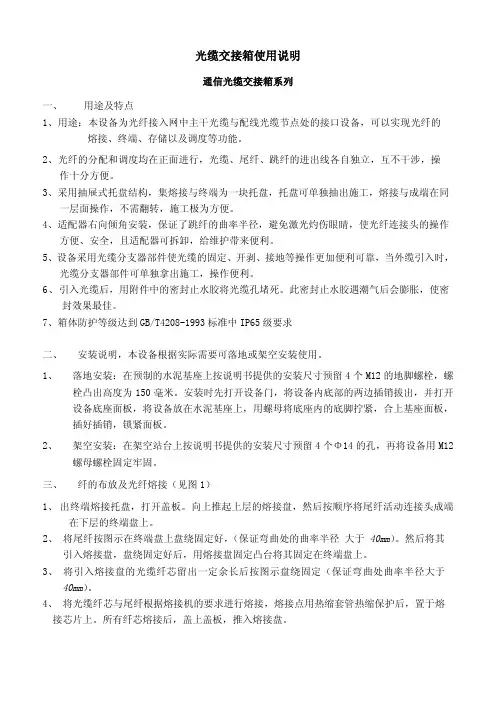

光缆交接箱使用说明通信光缆交接箱系列一、 用途及特点1、用途：本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、存储以及调度等功能。

2、光纤的分配和调度均在正面进行，光缆、尾纤、跳纤的进出线各自独立，互不干涉，操作十分方便。

3、采用抽屉式托盘结构，集熔接与终端为一块托盘，托盘可单独抽出施工，熔接与成端在同一层面操作，不需翻转，施工极为方便。

4、适配器右向倾角安装，保证了跳纤的曲率半径，避免激光灼伤眼睛，使光纤连接头的操作方便、安全，且适配器可拆卸，给维护带来便利。

5、设备采用光缆分支器部件使光缆的固定、开剥、接地等操作更加便利可靠，当外缆引入时，光缆分支器部件可单独拿出施工，操作便利。

6、引入光缆后，用附件中的密封止水胶将光缆孔堵死。

此密封止水胶遇潮气后会膨胀，使密封效果最佳。

7、箱体防护等级达到GB/T4208-1993标准中IP65级要求二、 安装说明，本设备根据实际需要可落地或架空安装使用。

1、落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个M12的地脚螺栓，螺栓凸出高度为150毫米。

安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的底脚拧紧，合上基座面板，插好插销，锁紧面板。

2、架空安装：在架空站台上按说明书提供的安装尺寸预留4个Φ14的孔，再将设备用M12螺母螺栓固定牢固。

三、 纤的布放及光纤熔接（见图1）1、出终端熔接托盘，打开盖板。

向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。

2、 将尾纤按图示在终端盘上盘绕固定好，（保证弯曲处的曲率半径 大于40mm）。

然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将其固定在终端盘上。

3、 将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于40mm）。

4、 将光缆纤芯与尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于熔接芯片上。

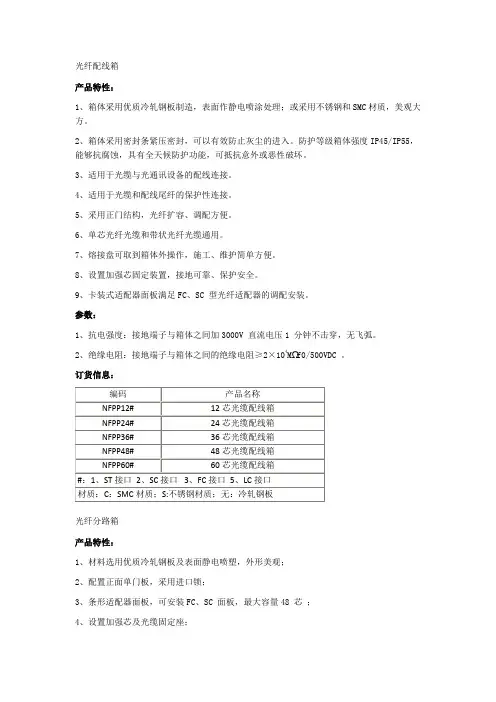

光纤配线箱
产品特性：
1、箱体采用优质冷轧钢板制造，表面作静电喷涂处理；或采用不锈钢和SMC材质，美观大方。

2、箱体采用密封条紧压密封，可以有效防止灰尘的进入。

防护等级箱体强度IP45/IP55，能够抗腐蚀，具有全天候防护功能，可抵抗意外或恶性破坏。

3、适用于光缆与光通讯设备的配线连接。

4、适用于光缆和配线尾纤的保护性连接。

5、采用正门结构，光纤扩容、调配方便。

6、单芯光纤光缆和带状光纤光缆通用。

7、熔接盘可取到箱体外操作，施工、维护简单方便。

8、设置加强芯固定装置，接地可靠、保护安全。

9、卡装式适配器面板满足FC、SC 型光纤适配器的调配安装。

参数：
1、抗电强度：接地端子与箱体之间加3000V 直流电压1 分钟不击穿，无飞弧。

2、绝缘电阻：接地端子与箱体之间的绝缘电阻≥2×104MΩf0/500VDC 。

订货信息：
光纤分路箱
产品特性：
1、材料选用优质冷轧钢板及表面静电喷塑，外形美观；
2、配置正面单门板，采用进口锁；
3、条形适配器面板，可安装FC、SC 面板，最大容量48 芯；
4、设置加强芯及光缆固定座；
5、安装方式：室内挂墙安装；
6、安装分路器类型：盒式光分路器；
7、可选择出缆类型：8字形皮线缆、普通室外缆、室内布线缆；
8、可选配件：PLC光分路器、SC适配器、FC适配器、快速连接器、束状尾纤、带状尾纤；参数：
1、抗电强度：接地端子与箱体之间加3000V 的直流电压1 分钟不击穿，无飞弧。

2、绝缘电阻：接地端子与箱体之间的绝缘电阻大于20000MΩ。

订货信息：。

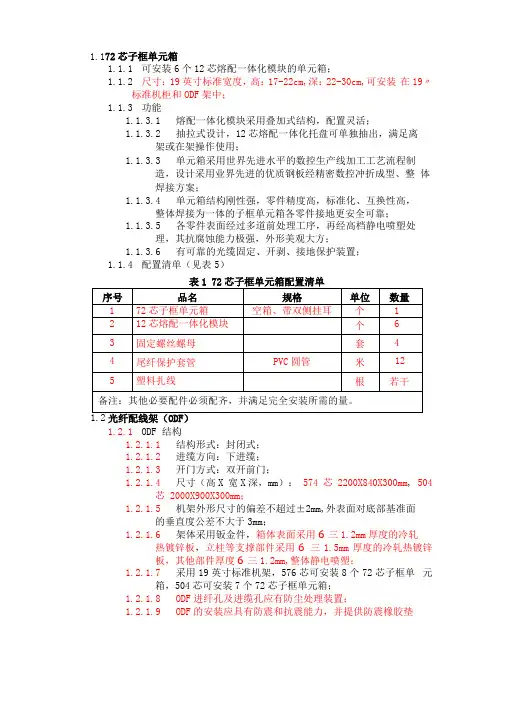

1.172芯子框单元箱1.1.1可安装6个12芯熔配一体化模块的单元箱；1.1.2尺寸：19英寸标准宽度，高：17-22cm,深：22-30cm,可安装在19〃标准机柜和ODF架中；1.1.3功能1.1.3.1熔配一体化模块采用叠加式结构，配置灵活；1.1.3.2抽拉式设计，12芯熔配一体化托盘可单独抽出，满足离架或在架操作使用；1.1.3.3单元箱采用世界先进水平的数控生产线加工工艺流程制造，设计采用业界先进的优质钢板经精密数控冲折成型、整体焊接方案；1.1.3.4单元箱结构刚性强，零件精度高，标准化、互换性高，整体焊接为一体的子框单元箱各零件接地更安全可靠；1.1.3.5各零件表面经过多道前处理工序，再经高档静电喷塑处理，其抗腐蚀能力极强，外形美观大方；1.1.3.6有可靠的光缆固定、开剥、接地保护装置；1.1.4配置清单（见表5）1.2光纤配线架（ODF）1.2.1ODF 结构1.2.1.1结构形式：封闭式；1.2.1.2进缆方向：下进缆；1.2.1.3开门方式：双开前门；1.2.1.4尺寸（高X 宽X深，mm）：574 芯 2200X840X300mm, 504芯 2000X900X300mm；1.2.1.5机架外形尺寸的偏差不超过±2mm,外表面对底部基准面的垂直度公差不大于3mm；1.2.1.6架体采用钣金件，箱体表面采用6三1.2mm厚度的冷轧热镀锌板，立柱等支撑部件采用6三1.5mm厚度的冷轧热镀锌板，其他部件厚度6三1.2mm,整体静电喷塑；1.2.1.7采用19英寸标准机架，576芯可安装8个72芯子框单元箱，504芯可安装7个72芯子框单元箱；1.2.1.8ODF进纤孔及进缆孔应有防尘处理装置；1.2.1.9ODF的安装应具有防震和抗震能力，并提供防震橡胶垫片；1.2.2光缆固定单元1.2.2.1单元式光缆固定，外形整齐美观；1.2.2.2阻燃ABS模压成型基体；1.2.2.3适用于不同直径的光缆固定，可同时固定10根光缆；1.2.2.4完善的接地系统设计，配有接地端子可与机房地网相连;1.2.3标识（丝网印字特别注意）1.2.3.1在配线架前门左上部喷涂广电网络LOGO,颜色为蓝色，高度为65mm，同比例按广电网络商标缩放，见图5；1、产品概述电信行业的迅猛发展使得光纤得到了大规模的应用。

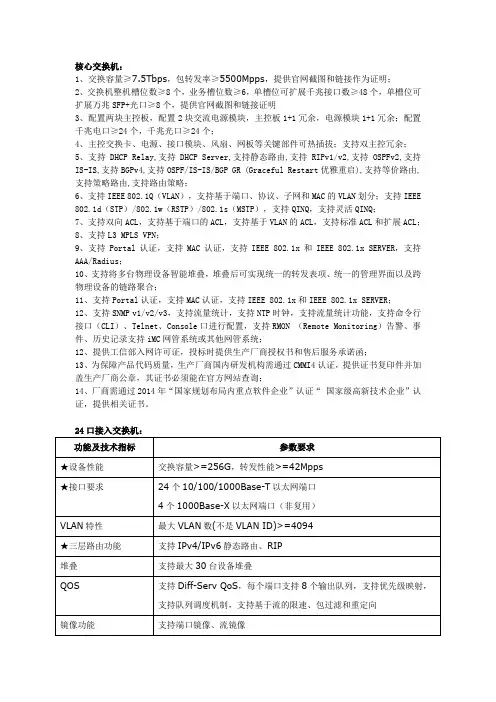

核心交换机：1、交换容量≥7.5Tbps，包转发率≥5500Mpps，提供官网截图和链接作为证明；2、交换机整机槽位数≥8个，业务槽位数≥6，单槽位可扩展千兆接口数≥48个，单槽位可扩展万兆SFP+光口≥8个，提供官网截图和链接证明3、配置两块主控板，配置2块交流电源模块，主控板1+1冗余，电源模块1+1冗余；配置千兆电口≥24个，千兆光口≥24个；4、主控交换卡、电源、接口模块、风扇、网板等关键部件可热插拔；支持双主控冗余；5、支持DHCP Relay,支持DHCP Server,支持静态路由,支持RIPv1/v2,支持OSPFv2,支持IS-IS,支持BGPv4,支持OSPF/IS-IS/BGP GR (Graceful Restart优雅重启),支持等价路由,支持策略路由,支持路由策略；6、支持IEEE 802.1Q（VLAN），支持基于端口、协议、子网和MAC的VLAN划分；支持IEEE 802.1d（STP）/802.1w（RSTP）/802.1s（MSTP），支持QINQ，支持灵活QINQ；7、支持双向ACL，支持基于端口的ACL，支持基于VLAN的ACL，支持标准ACL和扩展ACL；8、支持L3 MPLS VPN；9、支持Portal认证，支持MAC认证，支持IEEE 802.1x和IEEE 802.1x SERVER，支持AAA/Radius；10、支持将多台物理设备智能堆叠，堆叠后可实现统一的转发表项、统一的管理界面以及跨物理设备的链路聚合；11、支持Portal认证，支持MAC认证，支持IEEE 802.1x和IEEE 802.1x SERVER；12、支持SNMP v1/v2/v3，支持流量统计，支持NTP时钟，支持流量统计功能，支持命令行接口（CLI）、Telnet、Console口进行配置，支持RMON （Remote Monitoring）告警、事件、历史记录支持iMC网管系统或其他网管系统；12、提供工信部入网许可证，投标时提供生产厂商授权书和售后服务承诺函；13、为保障产品代码质量，生产厂商国内研发机构需通过CMMI4认证，提供证书复印件并加盖生产厂商公章，其证书必须能在官方网站查询；14、厂商需通过2014年“国家规划布局内重点软件企业”认证“国家级高新技术企业”认证，提供相关证书。
