配线架端接方法详解

配线架的连接方式有哪几种？配线架与交换机如何连接？配线架主要是用于局端对前端信息点进行模块化管理的设备，是综合布线管理子系统中非常重要的组成部分，若是在综合布线时缺少配线架，那么前端信息点就会直接接入到交换机上，一旦线缆发生故障，很有可能导致整个网络瘫痪，面临重新布线的风险，与此同时，也会给管理造成混乱，由此可见在综合布线时配线架的使用是非常重要的，那么您知道配线架的类型有哪些？配线架的连接方式有哪几种？配线架又该如何与交换机连接呢？飞速(FS)通过本文为您一一解答。

配线架的类型有哪些？现如今市面上配线架类型有三种：一种是110打线式配线架（即模块式配线架），第二种是直通型配线架（卡接式配线架），第三种是电子配线架。

1．110打线式配线架110打线式配线架的前置面板是RJ45接口，每个接口都有数字标识，110打线式配线架的后置面板上是打线模块，上面标识着T568A 和T568B线序标准，可根据实际需求按照线序把网线打上去。

2．直通型配线架直通型配线架的前后置面板上都是RJ45接口，面板上的每个接口都有数字标识，目前市面上常见24口和48口两种尺寸的配线架。

实际上直通型配线架比110打线式配线架使用起来更加方便，直接插入网线即可使用，比较适合高密度布线需求。

3．电子配线架电子配线架的使用方式与直通型配线架一样，直接插入网线即可。

电子配线架可以通过探测线路分析形成数据，为网络维护人员带来便利，其中探测形式有端口和链路两种探测方式，不同的形式所使用的网线不一，可根据设备可定。

由于电子配线架成本相对较高，目前项目中使用较少。

配线架的连接方式有哪几种？不管是什么类型的配线架，都存在两种连接方式，一种是直接连接，另一种是交叉连接。

1．直线连接直线连接（又称互相连接）是指将水平线缆（网线）一端连接到工作间的配线架上，另一端连接到配线间的配线架上，此连接方式使用的配线架前面板通常为RJ-45。

2．交叉连接交叉连接方式是指在水平链路中安装两个配线架，通过网线将水平链路中两个配线架的一端连接起来，然后水平链路中两个配线架的另一端分别通过网线与工作间的配线架和配线间的配线架连接。

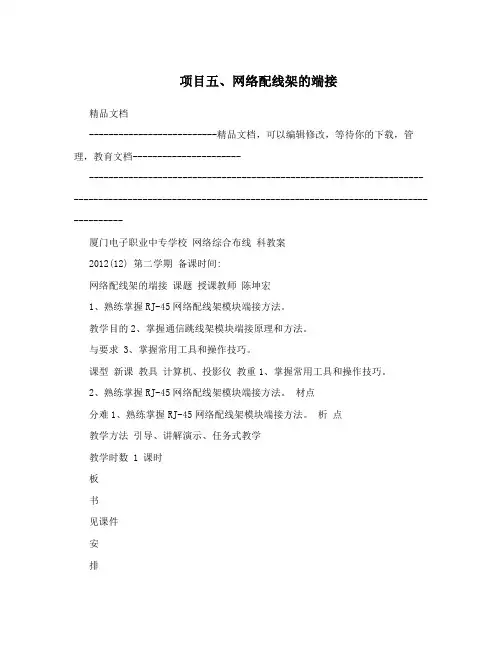

项目五、网络配线架的端接精品文档--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------厦门电子职业中专学校网络综合布线科教案2012(12) 第二学期备课时间:网络配线架的端接课题授课教师陈坤宏1、熟练掌握RJ-45网络配线架模块端接方法。

教学目的2、掌握通信跳线架模块端接原理和方法。

与要求 3、掌握常用工具和操作技巧。

课型新课教具计算机、投影仪教重1、掌握常用工具和操作技巧。

2、熟练掌握RJ-45网络配线架模块端接方法。

材点分难1、熟练掌握RJ-45网络配线架模块端接方法。

析点教学方法引导、讲解演示、任务式教学教学时数 1 课时板书见课件安排精品文档--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------精品文档--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档---------------------- ------------------------------------------------------------------------------------------------------------------------------------------------------厦门电子职业中专学校网络综合布线科教案12,12, 授课时间班级第 1 页时间教学方法与教学内容、教学过程安排学习指导精品文档--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------------------------------------------------------------------------------------------------------------------------------------------------------------实验设备及环境1、实训材料包1个，500mm网线12根,RJ-45水晶头6个。

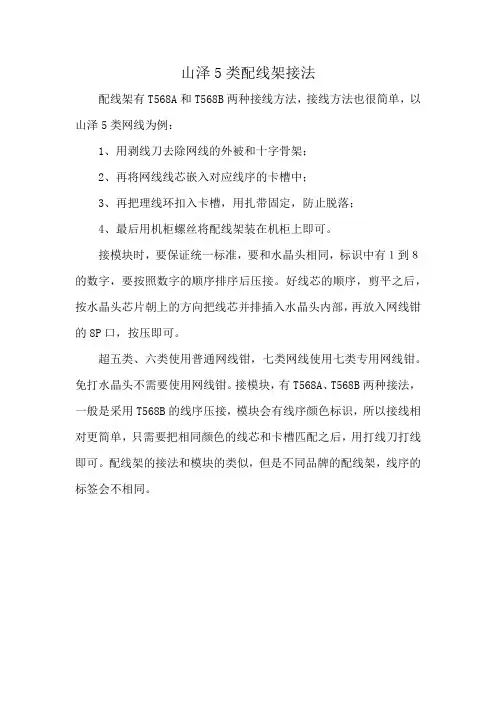

山泽5类配线架接法
配线架有T568A和T568B两种接线方法，接线方法也很简单，以山泽5类网线为例：
1、用剥线刀去除网线的外被和十字骨架；
2、再将网线线芯嵌入对应线序的卡槽中；
3、再把理线环扣入卡槽，用扎带固定，防止脱落；
4、最后用机柜螺丝将配线架装在机柜上即可。

接模块时，要保证统一标准，要和水晶头相同，标识中有１到８的数字，要按照数字的顺序排序后压接。

好线芯的顺序，剪平之后，按水晶头芯片朝上的方向把线芯并排插入水晶头内部，再放入网线钳的8P口，按压即可。

超五类、六类使用普通网线钳，七类网线使用七类专用网线钳。

免打水晶头不需要使用网线钳。

接模块，有T568A、T568B两种接法，一般是采用T568B的线序压接，模块会有线序颜色标识，所以接线相对更简单，只需要把相同颜色的线芯和卡槽匹配之后，用打线刀打线即可。

配线架的接法和模块的类似，但是不同品牌的配线架，线序的标签会不相同。

交换机与配线架端口四种配对法在组建局域网时，按照综合布线的一般规范，施工中应使用带有“米标”的网线或在两侧水晶头处套专用“异型号码管”，并在机柜处做与“米标”或“号码管”相对应的计算机标识记录。

许多单位原来计算机的数量很少，后来逐步添加了一些计算机，组成具有一定规模的局域网，而原来组网时并没有给连接计算机的网线做标识，或只加了1234、ABCD这样的纸制标签，容易出现雷同，时间久了有些标识还会模糊不清，这给以后的网络维护工作带来了不便。

在给局域网进行标准化改造过程中，给交换机与计算机相连接的网线配对是一项烦琐的工作，下面介绍四种常见的配对方法：1．使用网线测线器：这也是人们常用的方法，把所有的网线从交换机(或Hub)上拔下，把测线器的发射端连接在计算机一端的网线上，然后用接收端逐一测试交换机端的网线，找出有信号连通指示的一端，套上号码管，插入交换机相应位置，并做好记录，完成一组网线的配对工作，然后进行下一组网线的配对工作。

这种方法适合于计算机数量较少的局域网中。

2．逐一开启计算机：在网络连接正常的情况下，计算机网卡的电源指示灯、数据指示灯与交换机端对应端口位置的电源指示灯和数据灯会亮起来，根据这一特点，我们可以逐一开启计算机，观察交换机哪个位置的指示灯会亮起来，相应端口的网线即是与刚开启计算机相连的那根了。

某些网卡，只要网卡接入局域网，开机与否指示灯都是亮的，不适合用这种方法。

3．网线“热插拔”：在开启计算机的情况下，拔下与网卡相连的网线，观察交换机上哪个位置的指示灯熄灭，从而确定与计算机相连的网线。

道理与方法2是一样的，不过，热插拔对计算机存在一定的危害性。

上述方法需要断开局域网的连接，由两个人配合才能完成，计算机与交换机距离较远时还得通过对讲机、手机进行联络。

如果由一个人来完成这项工作，劳动强度是很大的。

某些重要的局域网不能随便断开网络连接，那么有没有比较简单的方法呢？当然有了！4、大数据拷贝法：我们知道，交换机和网卡的数据指示灯在进行数据传输时会快速闪烁，根据这个特点，我们可以从指定的计算机拷贝数据，通过观察交换机快速闪烁的数据指示灯来确定相连的计算机。

配线架的端接一、实验目的1.熟悉配线架的功能、信号和分类2.学习正确规范地安装配线架3.完成对配线架的连接测试二、实验环境UTP双绞线，固定式数据配线架，模块式数据配线架，25对大对数双绞线，4对UTP双绞线，19英寸110语音配线架。

综合布线工具箱中的剥线钳、压线钳、110打线工具。

三、实验内容配线架是配线子系统关键的配线接续设备，它安装在配线间的机柜（机架）中，配线架在机柜中的安装位置要综合考虑机柜线缆的进线方式、有源交换设备散热、美观、便于管理等要素。

1、数据配线架安装基本要求（1）为了管理方便，配线间的数据配线架和网络交换设备一般都安装在一个19英寸的机柜中。

（2）根据楼层信息点标识编号，按顺序安放配线架，并画出机柜中配线架信息点分布图，便于安装和管理。

（3）线缆一般从机柜的底部进入，所以通常配线架安装在机柜下部，交换机安装在机柜上部，也可根据进线方式作出调整。

（4）为美观和管理方便，机柜正面配线架之间和交换机之间要安装理线架，跳线从配线架面板的RJ45端口接出后通过理线架从机柜两侧进入交换机间的理线架，然后再接入交换机端口。

（5）对于要端接的线缆，先以配线架为单位，在机柜内部进行整理、用扎带绑扎、将容余的线缆盘放在机柜的底部再进行端接，使机柜内整齐美观、便于管理和使用。

数据配线架有固定式（横、竖结构）和模块配线架。

下面分别给出两种配线架的安装步骤，同类配线架的安装步骤大体相同。

2、固定式配线架安装步骤：（1）将配线架固定到机柜合适位置，在配线架背面安装理线环；（2）从机柜进线处开始整理电缆，电缆沿机柜两侧整理至理线环处，使用绑扎带固定好电缆，一般6根电缆作为组进行绑扎，将电缆穿过理线环摆放至配线架处；（3）根据每根电缆连接接口的位置，测量端接电缆应预留的长度，然后使用压线钳、剪刀、斜口钳等工具剪断电缆；（4）根据选定的接线标准，将T568A或T568B标签压入模块组插槽内；（5）根据标签色标排列顺序，将对应颜色的线对逐一压入槽内，然后使用打线工具固定线对连接，同时将伸出槽位外多余的导线截断。

1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。

（1）在端接线对之前，首先要整理线缆。

用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。

（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。

这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。

（9）将标签插到配线模块中，以标示此区域。

2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。

左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。

（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。

（3）在配线板边缘处的每条线缆上标记一个新线的位置。

这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。

（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。
