电话配线架和网络配线架连接原理

电话25口配线架理线教程
对于VoIP语音配线架的使用，虽然已经广泛使用，但是每个厂商的做法和流程都不一样。

在产品规格一致的情况下，不断改进，不断创新。

电话配线架主要用于机房布线系统，主要传输电话语音数据。

主要功能:
1.25端口和50端口采用加厚冷轧钢板，端口数量可分为25端口和50端口。

2.端口可以采用RJ11水晶头，也可以采用RJ45水晶头。

3.标准的1U19寸机柜安装。

4.后面的地方采用跟网络配线架一样的打线柱，前面的一个端口，对应后面的一组打线柱，靠近前面端口的对应前面的
26~50号，后面的一排对应的是1~25号，前面的端口数上都标有相应的数字。

语音电话配线架其他特点特色介绍：
一体设计：采用一体式加厚钢板及理线架，坚硬抗压耐用，简单美观大方
通用接口：1U25口多接口大容量，适用大型信息传输
IDC端子台：磷青铜打线夹，可轻松卡割破线缆，紧密结合，稳定传输性能
插芯工艺：纯铜+50U镀金，外层镀金；触点灵敏，耐氧化，传输稳定
外层材质：加厚钢板打造，外层防锈烤漆，耐用不生锈，应对极端环境
标准线序：线序一目了然，采用电信工程通用打线标识
机柜标准：适用19寸机柜/机架式安装
每个品牌和厂商都有自己的优势，每个国产品牌的安装和使用都只是为了更多的方便。

配线架原理配线架是指用于连接和管理通信设备的一种设备，它通常包括连接端口、连接线缆和连接设备。

配线架的作用是将不同的通信设备连接在一起，实现信息的传输和交换。

在现代通信网络中，配线架扮演着至关重要的角色，它不仅能够提高通信设备的连接效率，还能够提高通信网络的可靠性和稳定性。

配线架的原理可以简单地概括为“连接和管理”。

首先，配线架通过连接端口将不同的通信设备连接在一起，实现设备之间的通信和数据传输。

其次，配线架通过连接线缆将通信设备与配线架相连，确保设备之间的连接稳定可靠。

最后，配线架通过连接设备管理系统对连接的设备进行管理，包括配置、监控、维护等功能，以确保通信网络的正常运行。

配线架的原理还涉及到信号传输和电气连接。

在配线架中，信号传输是通过连接线缆实现的，而连接线缆则通过连接端口与通信设备相连。

在电气连接方面，配线架通过连接设备管理系统对连接的设备进行电气连接的管理和监控，以确保设备的正常运行。

配线架的原理还包括了连接方式和连接规范。

在实际应用中，不同的通信设备可能采用不同的连接方式，如串行连接、并行连接等。

而连接规范则是指在连接过程中需要遵循的一些规定和标准，以确保连接的稳定性和可靠性。

在配线架的实际应用中，其原理需要与实际情况相结合，根据通信设备的类型、数量和布局等因素进行灵活的应用。

同时，配线架的原理还需要与通信网络的整体架构相匹配，以实现通信设备之间的高效连接和管理。

总的来说，配线架的原理是连接和管理通信设备，实现通信和数据传输的关键。

通过连接端口、连接线缆和连接设备，配线架能够确保通信网络的稳定性和可靠性，为现代通信网络的发展提供了重要支持。

配线架的原理需要与实际应用相结合，灵活运用，以满足不同通信网络的需求。

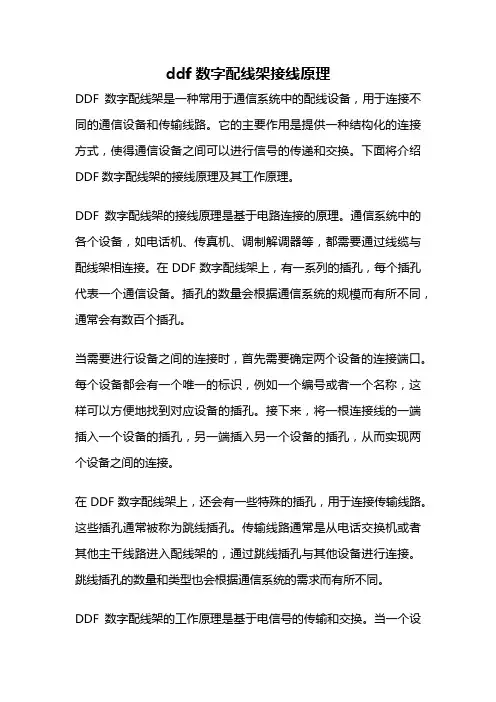

ddf数字配线架接线原理DDF数字配线架是一种常用于通信系统中的配线设备，用于连接不同的通信设备和传输线路。

它的主要作用是提供一种结构化的连接方式，使得通信设备之间可以进行信号的传递和交换。

下面将介绍DDF数字配线架的接线原理及其工作原理。

DDF数字配线架的接线原理是基于电路连接的原理。

通信系统中的各个设备，如电话机、传真机、调制解调器等，都需要通过线缆与配线架相连接。

在DDF数字配线架上，有一系列的插孔，每个插孔代表一个通信设备。

插孔的数量会根据通信系统的规模而有所不同，通常会有数百个插孔。

当需要进行设备之间的连接时，首先需要确定两个设备的连接端口。

每个设备都会有一个唯一的标识，例如一个编号或者一个名称，这样可以方便地找到对应设备的插孔。

接下来，将一根连接线的一端插入一个设备的插孔，另一端插入另一个设备的插孔，从而实现两个设备之间的连接。

在DDF数字配线架上，还会有一些特殊的插孔，用于连接传输线路。

这些插孔通常被称为跳线插孔。

传输线路通常是从电话交换机或者其他主干线路进入配线架的，通过跳线插孔与其他设备进行连接。

跳线插孔的数量和类型也会根据通信系统的需求而有所不同。

DDF数字配线架的工作原理是基于电信号的传输和交换。

当一个设备需要与另一个设备进行通信时，它会向配线架发送一个信号，告诉配线架需要连接的设备和连接的端口。

配线架会根据这个信号，在插孔之间建立一条电路，使得信号可以从一个设备传输到另一个设备。

这样，设备之间就可以进行通信。

DDF数字配线架还具有一些其他的功能。

例如，它可以提供信号的分配和集中管理功能。

在一个大规模的通信系统中，可能存在数百个通信设备，每个设备都需要与其他设备进行连接。

DDF数字配线架可以将这些连接集中在一起，方便管理和维护。

同时，它还可以根据需要将信号进行分配，使得不同设备之间可以进行灵活的通信。

DDF数字配线架是一种重要的通信配线设备，它通过插孔和连接线的方式实现不同设备之间的连接。

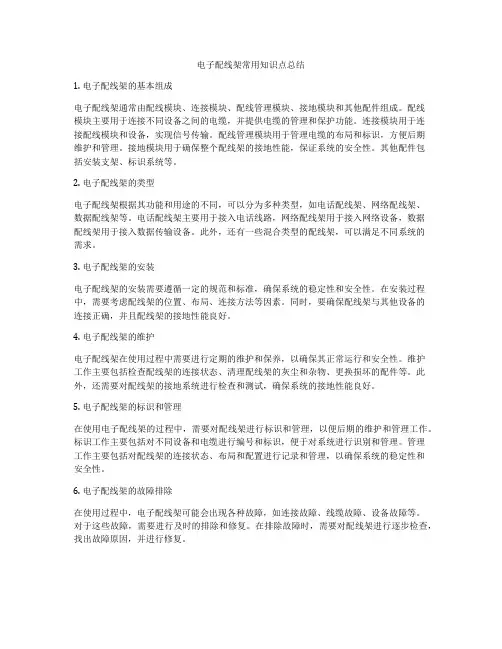

电子配线架常用知识点总结1. 电子配线架的基本组成电子配线架通常由配线模块、连接模块、配线管理模块、接地模块和其他配件组成。

配线模块主要用于连接不同设备之间的电缆，并提供电缆的管理和保护功能。

连接模块用于连接配线模块和设备，实现信号传输。

配线管理模块用于管理电缆的布局和标识，方便后期维护和管理。

接地模块用于确保整个配线架的接地性能，保证系统的安全性。

其他配件包括安装支架、标识系统等。

2. 电子配线架的类型电子配线架根据其功能和用途的不同，可以分为多种类型，如电话配线架、网络配线架、数据配线架等。

电话配线架主要用于接入电话线路，网络配线架用于接入网络设备，数据配线架用于接入数据传输设备。

此外，还有一些混合类型的配线架，可以满足不同系统的需求。

3. 电子配线架的安装电子配线架的安装需要遵循一定的规范和标准，确保系统的稳定性和安全性。

在安装过程中，需要考虑配线架的位置、布局、连接方法等因素。

同时，要确保配线架与其他设备的连接正确，并且配线架的接地性能良好。

4. 电子配线架的维护电子配线架在使用过程中需要进行定期的维护和保养，以确保其正常运行和安全性。

维护工作主要包括检查配线架的连接状态、清理配线架的灰尘和杂物、更换损坏的配件等。

此外，还需要对配线架的接地系统进行检查和测试，确保系统的接地性能良好。

5. 电子配线架的标识和管理在使用电子配线架的过程中，需要对配线架进行标识和管理，以便后期的维护和管理工作。

标识工作主要包括对不同设备和电缆进行编号和标识，便于对系统进行识别和管理。

管理工作主要包括对配线架的连接状态、布局和配置进行记录和管理，以确保系统的稳定性和安全性。

6. 电子配线架的故障排除在使用过程中，电子配线架可能会出现各种故障，如连接故障、线缆故障、设备故障等。

对于这些故障，需要进行及时的排除和修复。

在排除故障时，需要对配线架进行逐步检查，找出故障原因，并进行修复。

总之，电子配线架是电子通信系统中一个非常重要的设备，掌握电子配线架的常用知识点对于提高通信系统的稳定性和可靠性有着重要的意义。

康普超五类配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互边或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架是水平电缆、水平电缆与其他布线子系统或设备相连接的装置。

配线架一般分为数据网络配线架和110语音配线架两种。

1．康普超五类配线架据配线架都是安装在19in（19英寸）标准机柜上的，主要有康普超五类24口配线架和康普超五类48口配线架两种规格，主要用于端接水平布线的4对双绞线电缆，如果是数据链路，则用RJ45跳线连接到网络设备上，如果是语音链路，则用RJ45-110跳线跳接到110配线架（连接语音主干电缆）上。

结构上看数据配线架有固定端口配线架和模块化配线架两种结构。

固定端口配线架的信息插座与配线架身是一体化结构的，它有横式打线和竖式打线两种。

模块化配线架为信息模块与配线架架身是可分离的结构，便于安装，另一个好处是能根据需要配置信息模块的数量。

2．110配线架110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。

110配线架有25对、50对、100对、300对多种规格。

110配线架装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线。

这些输入线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上。

110配线架有多种结构，下面介绍两种主要的类型：夹接式的110A型、110D 型和接插式的110P型。

（1）110A型配线架110A型配线架有若干引脚，俗称带腿的110配线架，110A型配线架可以应用于所有场合，特别是大型电话应用场合，通常直接安装在二级交接间、配线间或设备间墙壁上。

康普超五类配线架的作用配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

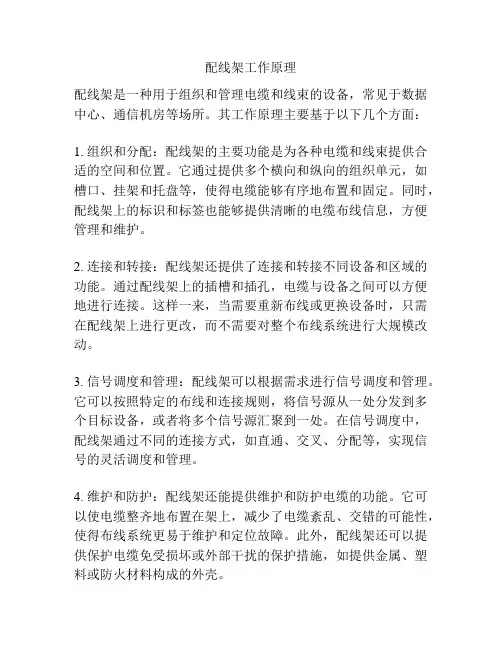

配线架工作原理
配线架是一种用于组织和管理电缆和线束的设备，常见于数据中心、通信机房等场所。

其工作原理主要基于以下几个方面：
1. 组织和分配：配线架的主要功能是为各种电缆和线束提供合适的空间和位置。

它通过提供多个横向和纵向的组织单元，如槽口、挂架和托盘等，使得电缆能够有序地布置和固定。

同时，配线架上的标识和标签也能够提供清晰的电缆布线信息，方便管理和维护。

2. 连接和转接：配线架还提供了连接和转接不同设备和区域的功能。

通过配线架上的插槽和插孔，电缆与设备之间可以方便地进行连接。

这样一来，当需要重新布线或更换设备时，只需在配线架上进行更改，而不需要对整个布线系统进行大规模改动。

3. 信号调度和管理：配线架可以根据需求进行信号调度和管理。

它可以按照特定的布线和连接规则，将信号源从一处分发到多个目标设备，或者将多个信号源汇聚到一处。

在信号调度中，配线架通过不同的连接方式，如直通、交叉、分配等，实现信号的灵活调度和管理。

4. 维护和防护：配线架还能提供维护和防护电缆的功能。

它可以使电缆整齐地布置在架上，减少了电缆紊乱、交错的可能性，使得布线系统更易于维护和定位故障。

此外，配线架还可以提供保护电缆免受损坏或外部干扰的保护措施，如提供金属、塑料或防火材料构成的外壳。

综上所述，配线架通过组织和管理电缆、提供连接和转接功能、实现信号调度和管理以及提供维护和防护措施，使得布线系统更加高效、灵活和可靠。

配线架的原理配线架是指用于接线、连接和管理各种电缆和设备的一种装置，它在各种通信系统和数据中心中起着至关重要的作用。

配线架的原理涉及到电信传输、数据传输和网络连接等多个方面，下面我们将详细介绍配线架的原理。

首先，配线架的原理包括接线原理和连接原理。

接线原理是指在配线架上进行电缆的接线工作，它要求按照一定的标准和规范进行接线，以确保信号的传输质量和稳定性。

连接原理是指通过配线架将不同设备和电缆连接起来，实现数据和信号的传输和交换。

在连接原理中，需要考虑不同设备和电缆的接口类型、接线方式和连接规则，以确保连接的可靠性和稳定性。

其次，配线架的原理还包括管理原理和维护原理。

管理原理是指在配线架上对电缆和设备进行管理和布线，包括标识、分类、编号、布局等管理工作，以便于后续的维护和调试。

维护原理是指对配线架进行定期的检查、清洁、维护和保养，以确保其正常运行和长期稳定性。

另外，配线架的原理还涉及到传输原理和兼容原理。

传输原理是指配线架对信号和数据的传输特性和性能要求，包括传输速率、传输距离、抗干扰能力等方面的要求。

兼容原理是指配线架在连接不同设备和电缆时要考虑其兼容性，包括接口兼容性、协议兼容性、信号兼容性等方面的要求。

最后，配线架的原理还包括安装原理和布局原理。

安装原理是指在安装配线架时要考虑其结构、材料、固定方式、接地要求等方面的要求，以确保安装的牢固和稳定。

布局原理是指在布置配线架时要考虑其位置、通风、散热、维护通道等方面的要求，以确保布局的合理和便于维护。

总之，配线架的原理涉及到接线、连接、管理、维护、传输、兼容、安装和布局等多个方面，需要综合考虑各种因素，以确保配线架在各种通信系统和数据中心中的正常运行和稳定性。

只有深入理解配线架的原理，才能更好地设计、安装和维护配线架，从而保障通信系统和数据中心的正常运行和高效性能。

数字配线架工作原理
数字配线架（Digital Distribution Frame）是用于连接和管理通信设备的中心交换设备。

它由数字配线架主控系统、配线模块和配线管理软件组成。

工作原理如下：
1. 连接设备：数字配线架通过各种接口，如光纤、电线、同轴电缆等，将通信设备连接到配线模块。

2. 信号传输：当通信设备发送信号时，信号经过连接线路进入数字配线架。

数字配线架根据信号类型进行处理，如光纤信号可以直接转发，而电线信号需要进行调制和解调。

3. 信号处理：数字配线架可以对信号进行转发、分配、交换等操作。

它可以根据预设的规则和策略，将信号转发给指定的目标设备。

这样可以实现不同设备之间的通信。

4. 管理控制：数字配线架具有配线管理软件，通过这个软件可以对配线模块进行配置和管理。

管理员可以通过软件界面实时监控设备状态，进行故障排查和维护操作。

5. 数据记录：数字配线架可以记录通信设备之间的通信数据，包括通信记录、传输速率、故障信息等。

这些数据可以帮助管理员进行网络性能分析和故障诊断。

数字配线架的工作原理类似于传统的配线架，但它更加智能化
和灵活化。

它可以根据需求进行动态调整和配置，实现网络资源的高效利用和管理。

配线架的连接方式有哪几种？配线架与交换机如何连接？你好，这个问题我可以来回答一下。

其实非常感谢你提的这个问题，也让我有动力梳理一下关于配线架的知识。

配线架，在综合布线系统中是非常重要的设备，越大越复杂的系统越离不开配线架。

一、其作用归纳起来主要就是两点：1、线与缆之间的转换比如，大对数电缆通过语音配线架转换为一对对电话线分发到各个办公室。

再比如，光缆通过光纤配线架转换为一根根光纤插入光传输设备。

2、线缆矩阵的枢纽这么说可能比较拗口，但是我们可以先来看看网络配线架的图标：这明显就是个矩阵的画法，也直白的揭示了配线架的功能：配线架处于综合布线系统各个子系统（水平布线子系统——管理子系统——垂直干线——设备间子系统——建筑群子系统）的交叉地带，是线缆通道的交通枢纽。

我们可以通过配线架上的跳线插入位置来任意调整线缆通道，实现综合布线系统的模块化和灵活性。

二、配线架按其功能主要分为以下几种：1、网络配线架主要作用：通过RJ45跳线连接网络模块与交换机。

2、语音配线架主要作用：单独的电话线与大对数电缆的连接点。

3、光纤配线架主要作用：光纤与光缆的连接点。

4、电子配线架这个设备在高端项目上应用也很多，可以实现链路检测和端口检测，这里不再详细说明了。

三、我画了一张图，把所有常用的配线架的包含进来，这样可能大家对配线架的作用了解会更直观一些。

从这张图中我们可以看到几种路径：1、电话通过网线或者电话线连接到房间墙壁上的语音+网络双口面板，然后通过网线连接到楼层弱电井里的网络配线架，然后通过RJ45-110跳线（鸭嘴跳线）连接到语音配线架（110配线架），然后转为大对数电缆连接到机房里的语音配线架上，再通过电话跳线连接到电话程控交换机上。

为什么网线要先进网络配线架再跳到语音配线架上？主要是语音配线架模块密度太大，网线直通在空间上太拥挤，也不好固定。

为什么不用电话线而是用网线？这样如果语音改网络比较方便，另外IP电话兴起，就都用网线了。

配线架工作原理
配线架是一种用于管理和安装电信设备、网络设备和电力设备的物理设施。

它主要用于连接和组织电线、电缆和其他连接线，以便于管理和维护。

配线架通常由一个框架或支架组成，可以容纳和固定各种类型的配线模块、模块盒、连接器和插座。

这些模块和连接器通常具有标准化的接口，可以方便地连接和拆卸电线和电缆。

工作原理是通过将电线和电缆插入到配线模块或插座中，然后用连接器进行接地和连接。

这样可以实现设备之间的信号传输和电力供应。

配线架还可以提供安全的环境和管理机制，以保护电线和电缆免受损坏和干扰。

配线架的工作原理还包括在适当位置安装配线模块、连接器和插座，以便于跟踪和识别所有连接线的路径和功能。

这样可以提高维护和故障排除的效率，并确保所有连接线都正确连接和安装。

总的来说，配线架的工作原理是通过提供一个可管理和组织电线和电缆的物理平台，方便电信设备、网络设备和电力设备的连接和维护。

这样可以提高设备的可靠性和性能，并降低维护和管理的成本。

网络配线架基础知识详解目录一、网络配线架概述 (2)1.1 网络配线架定义与作用 (2)1.2 配线架的演变与重要性 (3)1.3 配线架在不同网络结构中的角色 (4)二、网络配线架的分类 (5)2.1 按照安装位置分 (7)2.2 按照架体尺寸分 (8)2.3 按照工作原理分 (10)2.4 按照端口特性分 (11)2.5 按照使用介质分 (12)三、网络配线架的设计原则与标准 (12)3.1 配线架尺寸设计的考量因素 (14)3.2 端口数量的设计与规划 (15)3.3 散热与温度管理的标准 (16)3.4 电气安全与EMC标准的遵循 (17)3.5 端口特性的选择与未来升级的考量 (18)四、网络配线架的安装与布线 (19)4.1 安装前的准备与工具 (21)4.2 配线架的基础安装步骤 (21)4.3 布线的基本原则与最佳实践 (22)4.4 网络布线美学的考量 (23)4.5 维护与保险丝的保护措施 (25)五、网络配线架的维护与管理 (25)5.1 日常维护与检查项目 (27)5.2 故障诊断与修复 (28)5.3 文档管理与 (29)5.4 生命周期管理与更新换代 (31)六、先进的网络配线架技术与应用 (32)6.1 动态配线管理技术 (33)6.2 智能配线架与软件集成 (35)6.3 迁移至云计算与网络虚拟化 (37)6.4 自动化与机器人技术在配线架维护中的应用 (39)七、典型网络配线架品牌与型号比较 (40)7.1 全球著名配线架品牌概览 (41)7.2 常用网络配线架型号及其特性比较 (42)7.3 用户评价、费用对比及选购建议 (44)一、网络配线架概述在现代通信和网络基础设施中，网络配线架扮演着至关重要的角色。

它是连接各个网络设备的关键组件，负责实现信号的传输和分配。

网络配线架不仅提供了物理上的连接，还确保了数据传输的高效性和稳定性。

网络配线架，又称配线柜或配线系统，是用于汇聚、分配和管理网络线路的硬件设备。

第1篇一、实验目的本次实验旨在了解配线架的基本结构、工作原理以及卡线方法，通过实际操作掌握配线架的安装和接线技术，为后续的通信系统搭建打下基础。

二、实验原理配线架是一种用于连接通信线路的设备，广泛应用于电话、网络、监控等领域。

其工作原理是将输入的通信线路通过配线架连接到相应的输出端口，实现线路的分配和转接。

三、实验器材1. 配线架：110型配线架，用于连接电话线路。

2. 主干电缆：5对大对数电缆，用于连接配线架和交换机。

3. 水平布线电缆：语音线路，用于连接配线架和终端设备。

4. 打线工具：110型打线工具，用于卡接线路。

5. 语音跳线：1对语音跳线，用于连接配线架和终端设备。

6. 测量工具：万用表，用于测试线路连通性。

四、实验步骤1. 准备工作：将配线架、主干电缆、水平布线电缆、语音跳线和打线工具准备好。

2. 主干电缆卡接：（1）将主干电缆的一端插入110型配线架的基座上，线序按照主色：白红黑黄紫，辅色：兰橙绿棕灰进行卡接。

（2）将另一端插入交换机或设备侧的110型配线架基座上，线序与输入端一致。

3. 水平布线电缆卡接：（1）将水平布线电缆的一端插入110型配线架的基座上，线序按照主色：白红黑黄紫，辅色：兰橙绿棕灰进行卡接。

（2）将另一端插入终端设备侧的110型配线架基座上，线序与输入端一致。

4. 语音跳线卡接：（1）将语音跳线的一端插入垂直主干110型配线架的5对110连接块上。

（2）将另一端插入水平布线110型配线架的5对110连接块上。

5. 线路测试：（1）使用万用表测试主干电缆、水平布线电缆和语音跳线的连通性。

（2）检查各连接块是否牢固，确保线路连接正确。

五、实验结果与分析1. 实验结果：经过卡线操作，成功将主干电缆、水平布线电缆和语音跳线连接到配线架上，线路连通性良好。

2. 分析：通过本次实验，掌握了配线架的卡线方法，了解了配线架在通信系统中的作用。

在实际操作中，应注意以下事项：（1）按照正确的线序进行卡接，确保线路连接正确。

浅谈配线架的两大连接方式准确的说，配线架后面的出线一般是去到工作区的水平线缆，而不是接到交换机上的。

配线架前面的出线才是接到交换机上的，也就是一根RJ45跳线，一端接在配线架的端口上，另外一端接到交换机的电口上。

配线架连接方式主要有两种，一种是交叉连接，另外一种是相互连接。

相互连接和交叉连接都是允许将通信线路定位或爪定位到建筑物的不同部分，方便我们能够更客易地管理通信线路，使在移动终端时能方便地进行插拔。

配线架的作用主要是用来管理设备，是管理子系统中非常重要的组成部件。

如果在综合布线中缺少了配线架，前端的信息点直接接入到交换机上，如果一但线缆出现了问题，有可能就要面临重新布线的风险。

除此之外，如果没有配线架，在管理上也会比较混乱，多次插拔可能引起交换机端口的损坏。

配线架的存在就解决了这个问题，可以通过更换跳线来实现较好的管理。

综上所述，配线架如此之重要，不同的配线架连接方式，所采用的设备往往也会有所区别。

那么大家知道配线架有哪些连接方式吗?今天，就和大家讲解下配线架的连接方式。

其实配线架连接方式主要有两种，一种是交叉连接，另外一种是相互连接。

相互连接和交叉连接都是允许将通信线路定位或爪定位到建筑物的不同部分，方便我们能够更客易地管理通信线路，使在移动终端时能方便地进行插拔。

第一、交叉连接配线架中所谓的交叉连接，十字在水平链路中安装两个配线架。

其中，水平线缆一端连接至工作间的信息插座，一端连接至配线间的配线架，网络设备通过接插软线连接至另一个配线架，然后，通过多条接插软线将两个配线架连接起来，从而便于对网络用户的管理，交叉连接又可划分为双点管理双交连、单点管理双交连和单点管理单交连3种方式。

1、双点管理双交连双点管理系统在整幢大楼设有一个设备问，在各楼层还分别设有管理子系统，负责该楼层信息节点的管理，各楼层的管理子系统均采用主干线缆与设备间进行连接。

由于每个信息节点有两个可管理的单元，因此，被称为双点管理双交连系统，适合楼层高、信息点数多的布线环境。

110配线架的工作原理-概述说明以及解释1.引言1.1 概述概述部分是对整篇文章的总体介绍，包括引入110配线架的背景和其在通信领域中的重要性。

下面是针对概述部分的内容编写建议：110配线架是一种用于通信系统中的关键设备，具有连接和管理电缆的功能。

它通过提供一个结构良好的框架，可以快速、方便地安装和维护通信设备，有效地传输和分配信号。

在现代社会中，通信技术的快速发展对于人们的生活和工作产生了深远的影响。

作为通信系统的核心组成部分，110配线架在实现信号传输和连接管理方面发挥着至关重要的作用。

110配线架由一系列连接模块和插座组成，可以将电缆连接到指定的电路和设备。

它通过提供高效可靠的连接方式，确保信号的稳定传输，并提供灵活的管理和维护功能。

110配线架的工作原理基于其独特的设计和结构。

通过使用专门设计的插座和连接模块，用户可以将电缆连接到相应的插头上，从而实现信号的传输和分配。

除此之外，110配线架还支持不同类型的电缆连接，例如电话线、网络线和电源线等。

它的通用性和灵活性使得它成为各种通信系统中不可或缺的组成部分。

总而言之，110配线架在建立和管理通信系统中扮演着重要的角色。

它通过提供高效、可靠的信号传输和连接管理，为通信技术的发展做出了巨大的贡献。

本文将深入探讨110配线架的基本构成和工作原理，进一步展示其在通信领域中的重要性和未来发展的前景。

1.2 文章结构本文主要围绕110配线架的工作原理展开讨论。

文章共包含三个部分，分别是引言、正文和结论。

引言部分首先对整篇文章进行概述，简要介绍110配线架的重要性和作用。

接着，阐述文章的结构安排，明确介绍各个部分的内容和目的。

最后，明确本文的目的，即通过深入解析110配线架的工作原理，使读者对其有更全面的了解。

正文部分分为2个小节，主要介绍110配线架的基本构成和工作原理。

首先，将详细介绍110配线架的基本构成，包括其组成部分以及各个部分的功能和作用。

ddf数字配线架接线原理DDF数字配线架是一种用于电信通信网络中的配线设备，其主要功能是实现不同设备之间的连接和信号传输。

在DDF数字配线架的使用过程中，需要遵循一定的接线原理，以确保信号的传输质量和稳定性。

DDF数字配线架的接线原理主要包括以下几个方面：1. 线缆选择：在进行DDF数字配线架的接线时，首先需要选择合适的线缆。

常用的线缆类型包括双绞线、光纤等。

根据具体的通信需求，选择合适的线缆类型，并保证其质量符合要求。

2. 接线规范：在进行接线时，需要按照一定的规范进行操作，以确保接线的正确性和可靠性。

接线人员需要仔细阅读相关接线手册，了解不同设备的接线要求，并按照要求进行操作。

3. 连接方式：DDF数字配线架的接线方式多种多样，常见的有直通连接、交叉连接等。

直通连接是指将两个设备直接连接在一起，交叉连接是指将两个设备的输入和输出互相连接。

不同的连接方式适用于不同的通信需求，接线人员需要根据具体情况选择合适的连接方式。

4. 接线顺序：在进行DDF数字配线架的接线时，需要按照一定的顺序进行操作。

一般情况下，先进行主设备的接线，再进行从设备的接线。

在接线过程中，要注意避免出现接错线、接反线等错误操作，以免影响信号的传输。

5. 接地处理：在进行DDF数字配线架的接线时，还需要进行接地处理。

接地是为了保证设备的安全运行和信号的稳定传输。

接线人员需要按照接地标准进行操作，并确保接地线的连接牢固可靠。

通过以上的接线原理，可以确保DDF数字配线架的正常运行和信号的稳定传输。

在实际应用中，接线人员需要仔细操作，遵循接线原理，确保每一次接线都符合要求。

同时，还需要定期检查和维护配线架，确保其正常工作和长期稳定运行。

DDF数字配线架的接线原理是确保通信网络正常运行的重要环节。

只有在遵循接线原理的基础上，才能实现设备间的连接和信号的传输。

因此，接线人员需要充分了解接线原理，并按照要求进行操作，以确保通信网络的稳定和可靠。

电话配线架和网络配线架连接原理刚到一个企业做网管，机房机柜里有电话配线架（像鱼骨头的那个）、网络配线架（AMP Category 5e System）、交换机（TENDA），带宽是10M光纤（在门卫保安那边看到有个光纤盒）。

工作办公室里边墙上都是一根网线分两口，一个上网用，一个电话用。

但摸索了几个月还是不懂这几个设备是怎么连接的，不知道布线原理，而且机柜里边的线很乱理不顺的那种，所以还希望好人给我点提示或指教啊。

1.配线架是为了更易于管理、为了更长远考虑的一种设备。

2.网络：光纤经过转换直接到交换机再到配线架，然后再分接到各用户，这样每一个用户都要从配线架后面引线吗？这样岂不是有很多网线？如有100个用户，那配线架后面就有100根网线呢？我研究了一下我这是24口交换机，这24口都跳接到配线架了，这怎么理解呢。

电话线：外线经过电话交换机接到跳线架（鱼骨头），然后又分机到各用户。

这里边涉及到一个跳线示意图，我手里有一张，现在有几个电话分机没信号了，还有来了新员工要新增一个分机，但我还不知从何下手，如何跳线就能解决这些问题呢。

3.跳线架只接电话线，配线架只接网络。

不知道上面的理解是否正确，还望指点。

原理很简单电话线和网络线肯定不是公用一根先说网络光缆接到光纤盒，从光纤盒引出光纤跳线接到交换机，从交换机接网线跳线到网络配线架正面的接口，然后从网络配线架背面打接网线到房间的面板，你研究一下网络配线架的背面，就能看出一根网线的8芯打接在8个卡子里面（打接的方法因为配线架品牌不同也有所区别）那8个卡子其实就是连接着配线架正面网络接口里面的铜片的。

电话其实和网络差不多一根或者多根大队数铜缆打接到电话配线架的正面，然后在正面插上你所谓的鱼骨头，在鱼骨头上打接电话线到房间面板，鱼骨头上每2个格是一个号，具体电话号码就看电话局是怎么给弄的了回答你的问题1：像你上面说网络电话共用一根线一般在综合布线中是不被允许的，好多企业为了省钱也会这么弄，你就把他想成2条线，1条由6芯组成的网线，一条2新组成的电话线，原理和我上面说的是一样的2：光纤跳线和网络跳线是不一样的，网线跳线是RJ45接头，光纤跳线是一根软保护光纤，接头分很多种有ST型、SC型、FC型、MU型3：网络配线架背面有接线端子，根据配线架说明书上的图或者配线架背面的图按照线的颜色压进相应的端子里，5类线和6类线的打接方打法不同4：配线架用途主要是用以在局端对前端信息点进行管理的模块化的设备。

光纤配线架工作原理说起光纤配线架的原理，我有一些心得想分享。

你有没有见过那种超大型的电话接线总机，就是很多电话线都汇聚到那里，可以把不同的线路连接起来的设备？光纤配线架有点像它的光纤版本呢。

我们先来说说光纤是什么吧，光纤呢，就像是一根超级细的玻璃丝，不过它可不像普通玻璃那么脆弱。

光可以在这根玻璃丝里传输信号，而且速度超级快，这就像汽车在高速公路上跑一样，因为光纤为光信号提供了一个专门的传播通道。

那么光纤配线架是干嘛的呢？光纤配线架就像是一个超级精细的交通枢纽。

比如说，大楼里有很多地方需要用到光纤通信，不同房间、不同办公室的电脑或者通信设备要联网，这时候很多很多根光纤就会像好多条小光纤丝组成的线团一样集中在一起。

光纤配线架就是把这些乱乱的光纤线整理起来，然后合理地连接到其他地方的关键设备。

打个比方吧，就好比是住在公寓里，每家每户都有网线，但不是每家的网线直接拉到网络服务提供商那里的，中间会有一个集线箱，把大家的网线先集中到一起，然后再汇总到网络服务商那去。

光纤配线架就是光纤通信里的集线箱。

这里面有一个很重要的原理哦。

光纤配线架主要是保证光纤连接的准确性和稳定性。

比如说它里面有很多小的接口，这些接口就像是一个个小港口。

每根光纤就是一艘船，船（光纤）要停靠到正确的港口（接口），这样信号才能准确无误地从一端传输到另一端。

老实说，我一开始也不明白为什么要把光纤配线架做的这么复杂，那么多个接口，不怕弄错吗？后来才知道，这正是为了保证光纤通信的灵活性和扩展性。

比如说一个公司要扩大经营范围，多开几个办公点，新办公点需要并入现有的光纤网络，这时候有了光纤配线架就可以很方便地连接新的光纤，就像在城市里新建了一个小区，从已有的城市交通网络中拉几条线过去就能方便到达一样。

说到这里，你可能会问，那光纤配线架在日常生活中有什么实际的例子吗？其实很多办公大厦、大型商场都会用到。

在办公大厦里，不同楼层的办公室需要网络连接，光纤配线架就承担着分配这些网络信号源的重任。

24口配线架端接原理24口配线架端接原理是指将24个网络设备的信号传输线路路由到一个统一的设备中，以实现网络连接和数据传输的管理和控制。

为了更好地理解24口配线架端接原理，我们需要了解以下几个关键概念。

1. 24口配线架：24口配线架是一种专门设计用于网络设备连接和管理的装置。

它通常包括24个接口端口，其设计和布局使得连接线路更加整齐且易于维护。

在配线架上，可以插入各种类型的连接线，如UTP（Unshielded Twisted Pair）线缆、光纤和同轴电缆等。

2. 接口端口：一个接口端口代表一个网络设备（例如计算机、交换机、路由器等）与外部网络（本地区域网络或广域网）之间的物理连接点。

在24口配线架中，每个接口端口对应一个网络设备。

3. 信号传输线路：在网络中，信号传输线路指的是将数据从一个设备传输到另一个设备的物理通道。

例如，UTP线缆可以用于传输以太网信号，而光纤可以用于传输高速数据信号。

在24口配线架端接原理中，首先需要将每个网络设备的信号传输线路分别连接到配线架的接口端口上。

这通常通过插座和连接线来实现。

一般来说，连接线使用RJ45或其他适用于网络设备的连接器，如SC、ST或LC等。

这些连接器可以确保可靠的物理连接。

一旦网络设备的信号传输线路连接到24口配线架的接口端口上，数据信号就可以通过配线架进行传输。

为了实现这一点，配线架通常具有一组内部连接器或跳线。

这些内部连接器用于在配线架内部建立并管理连接，以将每个接口端口与其他端口连接起来。

在24口配线架的内部连接过程中，通常会采用固定式或可插拔式的连接方式。

固定式连接指的是使用配线架内部预装的导线连接器将不同端口连接起来。

这种连接方式适用于长期连接和稳定的数据传输。

可插拔式连接指的是使用模块化插座和跳线将不同端口连接起来。

这种连接方式适用于需要经常更换或调整连接的场景。

无论是固定式连接还是可插拔式连接，配线架的内部连接都需要根据规范和标准进行操作。

数字配线架工作原理
数字配线架是一种用于管理和组织通信网络设备的设备，它的工作原理基于模块化的设计和规范化的连接。

首先，数字配线架由多个模块组成，每个模块都负责连接和管理一组通信设备，例如交换机、路由器等。

这些模块通常被安装在一个机架上，形成一个整体的配线系统。

在数字配线架的每个模块中，都有一套标准化的连接接口，用于连接通信设备。

这些接口可以是RJ45插座、光纤接口等，
根据不同的设备和传输介质选用不同的接口。

当需要连接或重新布线通信设备时，操作人员可以通过模块上的连接端口，将通信设备的数据线或光纤插入配线架中，与相应的接口连接起来。

这样，设备就能够通过配线架进行互联互通。

值得注意的是，数字配线架的连接通常是通过设备与设备之间的横向连接和模块之间的纵向连接来实现的。

横向连接是指在同一个模块中的各个接口之间进行连接，而纵向连接是指将不同模块中的相同接口进行连接。

除了提供物理连接外，数字配线架还可以提供管理和监控功能。

例如，一些数字配线架可以通过设备、接口或模块上的LED
指示灯来显示连接的状态和活动情况，帮助操作人员快速了解网络的工作情况。

总之，数字配线架通过模块化的设计和规范化的连接，能够为通信网络提供灵活、可靠和可维护的连接和管理解决方案。

它能够有效地组织和管理网络设备，提高网络的性能和可管理性。
