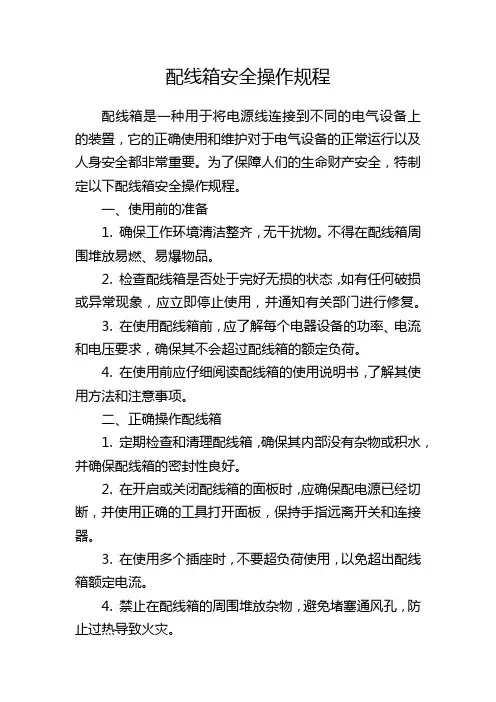

配线箱安全操作规程配线箱是一种用于将电源线连接到不同的电气设备上的装置,它的正确使用和维护对于电气设备的正常运行以及人身安全都非常重要。
为了保障人们的生命财产安全,特制定以下配线箱安全操作规程。
一、使用前的准备1. 确保工作环境清洁整齐,无干扰物。
不得在配线箱周围堆放易燃、易爆物品。
2. 检查配线箱是否处于完好无损的状态,如有任何破损或异常现象,应立即停止使用,并通知有关部门进行修复。
3. 在使用配线箱前,应了解每个电器设备的功率、电流和电压要求,确保其不会超过配线箱的额定负荷。
4. 在使用前应仔细阅读配线箱的使用说明书,了解其使用方法和注意事项。
二、正确操作配线箱1. 定期检查和清理配线箱,确保其内部没有杂物或积水,并确保配线箱的密封性良好。
2. 在开启或关闭配线箱的面板时,应确保配电源已经切断,并使用正确的工具打开面板,保持手指远离开关和连接器。
3. 在使用多个插座时,不要超负荷使用,以免超出配线箱额定电流。
4. 禁止在配线箱的周围堆放杂物,避免堵塞通风孔,防止过热导致火灾。
5. 配线箱的插座应定期检查,如果有插孔松动或电线外露的情况,应立即停止使用,并通知维修人员。
6. 配线箱内的电线应整齐、固定,避免电线交叉或纠缠,以免造成短路或火灾。
7. 使用配线箱时应避免在雨天或潮湿的地方使用,在湿润环境中使用时,应使用带有防护功能的插座。
8. 配线箱的空开开关应在使用前和使用后进行检查,确保其可靠性和灵敏度。
9. 不得在配线箱内存放易燃、易爆物品,以免发生意外。
三、紧急情况下的应对措施1. 在配线箱发生火灾时,应立即切断电源,并迅速通知消防部门。
2. 在配线箱产生异味、冒烟或发生其他异常时,应立即切断电源,并通知维修人员进行检修。
3. 在配线箱发生漏电的情况下,应立即切断电源,并使用安全绝缘工具进行维修。
4. 在紧急情况下,如果需要迅速切断配线箱电源,但无法接近配线箱时,可使用绝缘工具将电源线切断。

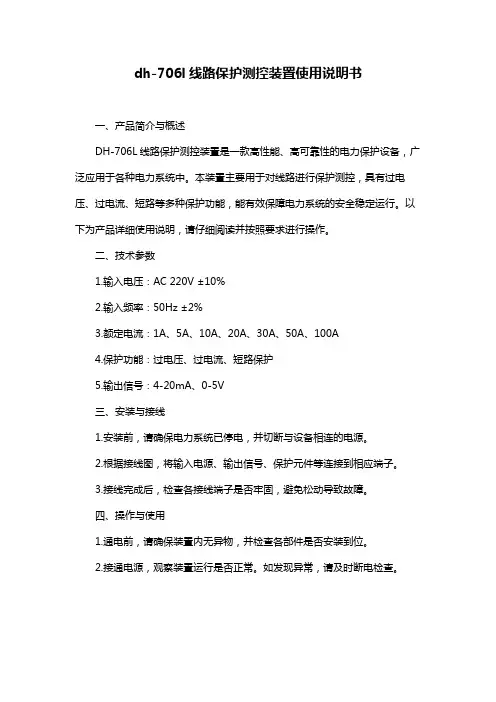

dh-706l线路保护测控装置使用说明书
一、产品简介与概述
DH-706L线路保护测控装置是一款高性能、高可靠性的电力保护设备,广泛应用于各种电力系统中。
本装置主要用于对线路进行保护测控,具有过电压、过电流、短路等多种保护功能,能有效保障电力系统的安全稳定运行。
以下为产品详细使用说明,请仔细阅读并按照要求进行操作。
二、技术参数
1.输入电压:AC 220V ±10%
2.输入频率:50Hz ±2%
3.额定电流:1A、5A、10A、20A、30A、50A、100A
4.保护功能:过电压、过电流、短路保护
5.输出信号:4-20mA、0-5V
三、安装与接线
1.安装前,请确保电力系统已停电,并切断与设备相连的电源。
2.根据接线图,将输入电源、输出信号、保护元件等连接到相应端子。
3.接线完成后,检查各接线端子是否牢固,避免松动导致故障。
四、操作与使用
1.通电前,请确保装置内无异物,并检查各部件是否安装到位。
2.接通电源,观察装置运行是否正常。
如发现异常,请及时断电检查。

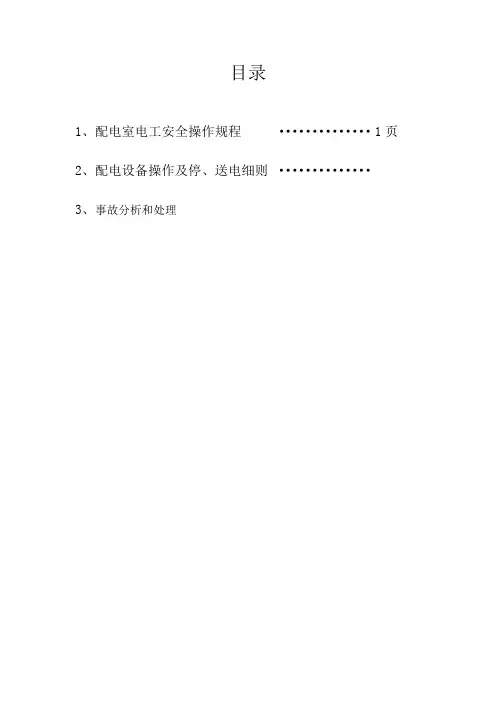

目录1、配电室电工安全操作规程··············1页2、配电设备操作及停、送电细则··············3、事故分析和处理一、配电室电工安全操作规程1、值班电工必须遵守电工作业一般规定,熟悉供电系统和配电室各种设备的性能和操作方法,并具备在异常情况下采取措施的能力。
2、停电拉闸操作必须按照负荷侧刀闸、母线侧刀闸的顺序依次操作,送电合闸的顺序与此相反。
严防带负荷拉闸。
3、高压设备和大容量低压总盘上的倒闸操作,必须由两人执行,并由对设备更为熟悉的一人担任监护。
4、用绝缘棒拉合高压刀闸应戴防护眼睛和绝缘手套。
雨天操作室外高压设备时,绝缘棒应有防雨罩,还应穿绝缘靴站在绝缘站台上。
雷电时禁止进行倒闸操作。
5、电气设备停电后,在未拉闸和做好安全措施以前应视为有电,不得触及设备和进入遮栏,以防突然来电。
6、施工和检修需要停电或部分停电时,值班人员应该按照工作票要求做好安全措施,包括停电、验电、装设临时接地线、装设遮栏和悬挂警示牌,会同工作负责人现场检查确认无电,并交待附近带电设备位置和注意事项,然后双方办理许可开工签证,方可开始工作。
7、工作结束时,工作人员撤离,工作负责人应向值班人员交待清楚,并共同检查,双方办理工作终结签证,然后值班人员才可拆除安全措施,恢复送电。
严禁约时停,送电。
在未办理工作终结手续前,值班人员不准将施工设备合闸送电。
8、停电时必须切断各回路可能来电的电源,不能只拉开断路器就进行工作,而必须拉开隔离刀闸,使各回路至少有一个明显的断开点。
变压器与电压互感器必须从高低压两侧断开。
9、当验明设备确已无电压后,应立即将检修设备用导体接地并互相短路。
光缆终端盒使用安装说明书光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备,适用于室内光缆的直接和分歧接续,并对光纤接头起保护作用。
光缆终端盒主要用于光缆终端的固定,光缆与尾纤的熔接及余纤的收容和保护。
光缆终端盒主要用于光缆终端的固定,光缆与尾纤的熔接及余纤的收容和保护。
光缆终端盒又叫光纤终端盒,很多工程商也叫光缆盘纤盒,是在光缆敷设的终端保护光缆和尾纤熔接的盒子,主要用于室内光缆的直通力接和分支接续及光缆终端的固定,起到尾纤盘储和保护接头的作用。
光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备,适用于室内光缆的直接和分歧接续,并对光纤接头起保护作用。
1.环境要求a. 光缆终端盒不适合于在露天使用,如要使用,应采取保护措施。
b. 工作温度:室内型:-5℃~+40℃,室外型:-20℃~+60℃。
c. 储存温度:一25℃~+55℃相对湿度:不大于85%(30℃时)d. 气压:70~106kPa2.使用寿命:20年3.主要功能3.1.具有光缆引入、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不受损伤的功能。
3.2.具有使光缆终端免受环境影响的功能。
3.3.具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。
3.4.提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。
3.5.盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。
3.6.必要时,应具有光缆分歧接续功能,功能要求。
4.结构光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。
4.1.外壳4.1.1 外壳应方便开启,便于安装。
具有不同使用场合的安装功能。
4.1.2当需要时,应有将光缆金属构件高压防护接地引出的装置。
4.1.3 当需要时,应具有标识和记录功能。
4.1.4 应具有安装在墙壁或铁塔的固定(卡具)装置。
4.2 内部构件。
内部构件应包括以下部分:4.2.1 光缆和尾纤的固定装置:用于光缆护套、光缆加强构件和尾纤的固定,并使其性能不受影响。
FH-3000电力故障录波监测装置使用说明书成都府河电力自动化成套设备有限责任公司目录1 系统功能及主要技术指标 (1)1.1 概述 (1)1.2 装置技术特点 (1)1.3 主要技术指标 (3)2 装置结构与硬件配置 (6)2.1装置的结构 (6)2.2装置的硬件配置 (7)2.2.1 分析存储管理模块(MST) (7)2.2.2 采集模块(DSP) (8)2.2.3 测频模块(CPU) (8)2.2.4 GPS模块(GPS) (8)2.2.5 告警模块(ALM) (9)2.2.6 电源模块(PWR) (9)2.2.7 模拟量输入模块 (9)2.2.8 开关量输入模块 (9)2.2.9 通信接口 (9)2.2.10 打印机 (9)2.2.11 显示器 (9)2.2.12 键盘、鼠标 (9)3 装置操作指南 (10)3.1 概述 (10)3.2 监控分析主程序操作功能详述 (10)3.2.1 实时监视窗口 (11)3.2.2 功率表量程调整 (12)3.2.3 频率监视及指示灯 (12)3.2.4文件列表及事件记录 (13)3.2.5运行参数设置 (18)3.2.6 调试功能 (24)4 配线定值设置指南 (27)4.1 装置配置概述 (27)4.2 配置界面工具条说明 (27)4.3配线信息设置详解 (28)4.3.1 录波装置的总体信息设置 (28)4.3.2 设备信息设置 (29)4.3.3 模拟量通道信息设置 (33)4.3.4 开关量信息设置 (35)4.4定值信息设置详解 (36)4.4.1 模拟量定值设置 (36)4.4.2 开关量定值设置 (37)4.4.3 计算量启动定值设置 (37)4.4.4 频率定值设置 (38)4.4.5 控制参数设置 (39)4.5配线定值信息打印 (40)4.6装置定值设置提示 (40)5 故障分析软件使用指南 (42)5.1 概述 (42)5.2 使用说明 (43)5.2.1创建文件列表管理组 (43)5.2.2在同一屏中添加通道波形 (43)5.2.3分析功能 (44)5.2.4查看功能 (52)5.3 波形打印 (53)附录1:定值设置清单 (55)1 系统功能及主要技术指标1.1 概述FH-3000电力故障录波监测装置是成都府河电力自动化成套设备有限责任公司严格按照DL/T-873-2004《微机发电机变压器组动态记录装置技术条件》、DL/T553~1994《220~500kV 电力系统故障动态记录技术准则》、DL/T663~1999《220~500kV电力系统故障动态记录装置检验测试要求》和继电保护产品相关标准自主开发设计的新型嵌入式电力故障录波监测装置。

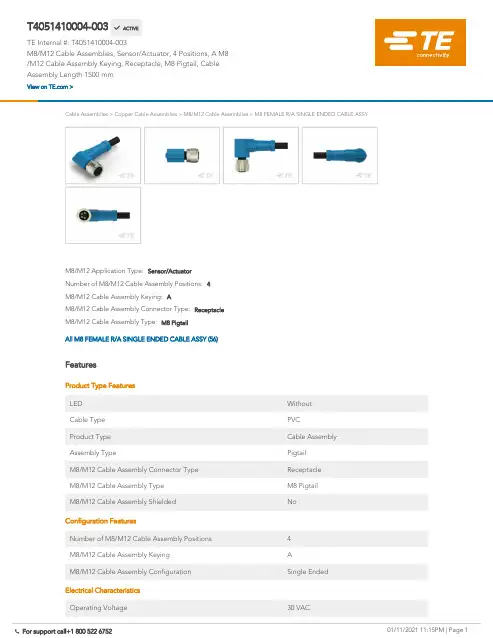

T4051410004-003M8/M12 Cable Assemblies, Sensor/Actuator, 4 Positions, A M8/M12 Cable Assembly Keying, Receptacle, M8 Pigtail, Cable Assembly Length 1500 mmCable Assemblies > Copper Cable Assemblies > M8/M12 Cable Assemblies >M8 FEMALE R/A SINGLE ENDED CABLE ASSYM8/M12 Cable Assembly Type:M8 PigtailM8/M12 Cable Assembly Connector Type:ReceptacleM8/M12 Cable Assembly Keying:ANumber of M8/M12 Cable Assembly Positions:4M8/M12 Application Type:Sensor/ActuatorAll M8 FEMALE R/A SINGLE ENDED CABLE ASSY (56)FeaturesProduct Type Features LED Without Cable Type PVCProduct Type Cable Assembly Assembly TypePigtail M8/M12 Cable Assembly Connector Type Receptacle M8/M12 Cable Assembly Type M8 Pigtail M8/M12 Cable Assembly Shielded NoConfiguration FeaturesNumber of M8/M12 Cable Assembly Positions 4M8/M12 Cable Assembly Keying AM8/M12 Cable Assembly Configuration Single EndedElectrical Characteristics Operating Voltage30 VACT4051410004-003 ACTIVETE Internal #:T4051410004-003M8/M12 Cable Assemblies, Sensor/Actuator, 4 Positions, A M8/M12 Cable Assembly Keying, Receptacle, M8 Pigtail, Cable Assembly Length 1500 mmView on >Body FeaturesWire Color Brown, White, Blue, BlackCable Exit Angle Right AngleEnvironmental Protection WithInsulation Material PURConductor Material Copper AlloyCable Jacket Color BlackContact FeaturesContact Current Rating 3 AMechanical AttachmentScrew & Hole Thread Size M8Housing FeaturesM8/M12 Cable Assembly Housing Material NylonDimensionsWire Size.25 mm²Cable Assembly Length1500 mmOperation/ApplicationM8/M12 Application Type Sensor/ActuatorProduct ComplianceFor compliance documentation, visit the product page on >EU RoHS Directive 2011/65/EU Compliant with ExemptionsEU ELV Directive 2000/53/EC Compliant with ExemptionsChina RoHS 2 Directive MIIT Order No 32, 2016Restricted Materials Above ThresholdEU REACH Regulation (EC) No. 1907/2006Current ECHA Candidate List: JUN 2020(209)Candidate List Declared Against: JAN 2020(205)SVHC > Threshold:Pb (1.9% in Pb-Alloy in Copper)Article Safe Usage Statements:Do not eat, drink or smoke when using this product. Wash thoroughly afterhandling. Recycle if possible and dispose of the article by following all applicablegovernmental regulations relevant to your geographic location. Halogen Content Not Yet Reviewed for halogen content Solder Process Capability Not applicable for solder process capabilityProduct Compliance DisclaimerThis information is provided based on reasonable inquiry of our suppliers and represents our current actual knowledge based on the information they provided. This information is subject to change. The part numbers that TE has identified as EU RoHS compliant have a maximum concentration of 0.1% by weight in homogenous materials for lead, hexavalent chromium, mercury, PBB, PBDE, DBP, BBP, DEHP, DIBP, and 0.01% for cadmium, or qualify for an exemption to these limits as defined in the Annexes of Directive 2011/65/EU (RoHS2). Finished electrical and electronic equipment products will be CE marked as required by Directive 2011/65/EU. Components may not be CE marked. Additionally, the part numbers that TE has identified as EU ELV compliant have a maximum concentration of 0.1% by weight in homogenous materials for lead, hexavalent chromium, and mercury, and 0.01% for cadmium, or qualify for an exemption to these limits as defined in the Annexes of Directive 2000/53/EC (ELV). Regarding the REACH Regulation, the information TE provides on SVHC in articles for this part number is based on the latest European Chemicals Agency (ECHA) ‘Guidance onrequirements for substances in articles’ posted at this URL: https://echa.europa.eu/guidance-documents/guidance-on-reachTE Part #646347-12MM HM,ASY,T-E,HDR,08R,200,APTE Part #T4171020008-002M12 Panel Mount WireTE Part #T4151110004-004M12 A-CODE MALE STRT SINGLE ENDED CABLETE Part #T4132012041-000M12 Panel Mount Solder CupsTE Part #8-2176412-75W XSM M/OX 5% 20KTE Part #1-1469267-1GUIDE MODULE VERT MALE SHORT PTE Part #5-1761617-5STEP-Z RCPT 05MM 296P LF STTE Part #390111-1DDR3 SO DIMM SocketsTE Part #CAT-SE594-M1KM8 MR-FR DOUBLE ENDED CABLETE Part #CAT-SE594-M1M M8 MR-FS DOUBLE ENDED CABLETE Part #CAT-SE594-M1BM8 MALE R/A SINGLE ENDED CABLE ASSYTE Part #CAT-SE594-M1C M8 MALE R/A PIGTAILCompatible PartsCustomers Also BoughtDocumentsProduct DrawingsM8 CABLE RA FEMALE 1.5M 4P PVC CABLEEnglish CAD FilesCAD Files3D PDF3DCustomer View ModelENG_CVM_CVM_T4051410004-003_A.2d_dxf.zip EnglishCustomer View ModelENG_CVM_CVM_T4051410004-003_A.3d_igs.zip EnglishCustomer View ModelENG_CVM_CVM_T4051410004-003_A.3d_stp.zip EnglishTerms and ConditionsBy downloading the CAD file I accept and agree to the of use. Datasheets & Catalog PagesM8 / M12 Connector System CatalogEnglishProduct SpecificationsApplication SpecificationEnglish。
M D F音频配线架说明书-CAL-FENGHAI.-(YICAI)-Company One1音频配线架说明书用户手册许昌许继昌南通信设备有限公司河南省许昌市许由西路2725号,邮编 461000电话传真MDF音频配线架一、总配线架架体及结构1、双面跳线式(架体结构见图1)1)架体高度h1系列尺寸:按工程需要。
2)新建机房架体高度h1系列尺寸原则上采用上述规格。
3)扩容改造机房架体高度h1尺寸可参照原有机房。
4)端子板排列原则:面向端子板,横列端子板排列方式按从左到右,从上到下。
直列端子板排列方式按从左到右,从上到下。
序号从001起向上递增。
( 图1)2、单面跳线式1)架体高度尺寸系列:按工程需要。
2)新建机房架体高度h1系列尺寸原则上采用上述规格。
扩容改造机房新增的配线架架体高度h1系列尺寸应参照机房在用配线架的规格。
3)最下层接线排下底边离地高度:不小于250mm。
4)端子板排列原则:直列横列间隔排列。
面向端子板,横列端子板排列方式按从左到右,从上到下。
直列端子板排列方式按从左到右,从上到下。
序号从001起向上递增。
3、模块内部结构1)直列模块:10×10回线2)横列模块:08×08回线,08×12回线,08×16回线,10×10回线,08X32回线(高密),16X16回线(高密)10×10回线横列模块外形尺寸图:5*10回横列模块 19英寸3U高度4、组柜式1)柜体尺寸:按工程需要,配线架是19英寸机架式安装2)模块在柜内的布置及技术要求根据工程需要参照、、小节确定。
二、材料2、总配线架用带导轨滚动滑梯应牢固、安全可靠、滑动灵活、具有防脱落装置。
总配线架用梯子的要求见YD/T694-2004《总配线架》附录D。
四、保护地线1、安装保安接线排的直列(成端架或混装架)上应装有单独的整体铜质地线汇流条,其横断面应不小于16mm2 ,且应与各个保安接线排保护地线可靠电气连接。
1.172芯子框单元箱1.1.1可安装6个12芯熔配一体化模块的单元箱;1.1.2尺寸:19英寸标准宽度,高:17-22cm,深:22-30cm,可安装在19〃标准机柜和ODF架中;1.1.3功能1.1.3.1熔配一体化模块采用叠加式结构,配置灵活;1.1.3.2抽拉式设计,12芯熔配一体化托盘可单独抽出,满足离架或在架操作使用;1.1.3.3单元箱采用世界先进水平的数控生产线加工工艺流程制造,设计采用业界先进的优质钢板经精密数控冲折成型、整体焊接方案;1.1.3.4单元箱结构刚性强,零件精度高,标准化、互换性高,整体焊接为一体的子框单元箱各零件接地更安全可靠;1.1.3.5各零件表面经过多道前处理工序,再经高档静电喷塑处理,其抗腐蚀能力极强,外形美观大方;1.1.3.6有可靠的光缆固定、开剥、接地保护装置;1.1.4配置清单(见表5)1.2光纤配线架(ODF)1.2.1ODF 结构1.2.1.1结构形式:封闭式;1.2.1.2进缆方向:下进缆;1.2.1.3开门方式:双开前门;1.2.1.4尺寸(高X 宽X深,mm):574 芯 2200X840X300mm, 504芯 2000X900X300mm;1.2.1.5机架外形尺寸的偏差不超过±2mm,外表面对底部基准面的垂直度公差不大于3mm;1.2.1.6架体采用钣金件,箱体表面采用6三1.2mm厚度的冷轧热镀锌板,立柱等支撑部件采用6三1.5mm厚度的冷轧热镀锌板,其他部件厚度6三1.2mm,整体静电喷塑;1.2.1.7采用19英寸标准机架,576芯可安装8个72芯子框单元箱,504芯可安装7个72芯子框单元箱;1.2.1.8ODF进纤孔及进缆孔应有防尘处理装置;1.2.1.9ODF的安装应具有防震和抗震能力,并提供防震橡胶垫片;1.2.2光缆固定单元1.2.2.1单元式光缆固定,外形整齐美观;1.2.2.2阻燃ABS模压成型基体;1.2.2.3适用于不同直径的光缆固定,可同时固定10根光缆;1.2.2.4完善的接地系统设计,配有接地端子可与机房地网相连;1.2.3标识(丝网印字特别注意)1.2.3.1在配线架前门左上部喷涂广电网络LOGO,颜色为蓝色,高度为65mm,同比例按广电网络商标缩放,见图5;1、产品概述电信行业的迅猛发展使得光纤得到了大规模的应用。
ZH-2电力故障录波分析装置使用说明书武汉中元华电科技有限公司目录第1章系统功能及主要技术指标 (1)第2章系统结构与配置 (8)第3章装置操作指南 (11)第4章配线程序使用说明 (33)第5章安装与调试 (41)第6章装置的型号命名方法 (43)第7章定值设置原则和方法 (46)附录1 装置屏体布局图 (49)附录2 模拟量端子排配线表 (50)附录3 开关量端子排配线表 (51)附录4 装置电气方框图 (52)附录5 故障波形图 (53)Q/ZH.QW/02-04ZH-2电力故障录波分析装置使用说明书武汉中元华电科技有限公司1第1章系统功能及主要技术指标1.1 概述ZH-2电力故障录波分析装置是采用当今世界最先进的DSP技术、通讯技术并结合电力系统的最新发展开发出的具有自主知识产权的新一代多功能电力故障动态记录及分析装置,是一种功能全面、性能可靠、技术先进的电力故障动态记录与分析装置,适用于各种需要故障录波的场合。
1.2 装置特点1. 满足电力部部颁标准通过电力工业部电力设备及仪表质量检验测试中心检测,符合以下标准:《220~500KV电力系统故障动态记录技术准则》(DL/T553-94)《220~500KV电力系统故障动态记录装置检验测试要求》(DL/T663-1999)2. 集故障录波与测距、实时监测和电能质量分析为一体不定长动态录波和故障测距,测距精度优于2%;记录系统发生大扰动时的时刻:年、月、日、时、分、秒、毫秒;记录系统发生大扰动前后各输入量(电流、电压、高频、开关状态等)的变化过程;电力系统实时监测,可实时显示电压、电流波形及系统的有功/无功功率、相角;故障分析和电能质量分析;功角、相角测量;记录油温、压力等非电气量的变化;记录保护和其它自动装置的动作情况;连续慢扫描。
3. 模块化结构,硬件设计先进高速DSP,16位A/D,采样速率10kHz可调,谐波分辨率≤99次,开关事件分辨率≥0.1ms;前置机最大配置为5块DSP板,可接入80路模拟量,160路开关量,每块DSP 板可输入16路模拟量,32路开关量,DSP板可互换;采用扩展ISA总线和大容量双端口RAM,录波数据同步转存,可进行长时间录波;前置机存贮容量大,最大配置时有20Mb SRAM和160Mb固态盘;高速实时处理多种判据,1ms内完成所有通道的突变量的判启动工作;模拟通道零漂自适应,25℃时,额定值下的电流、电压波形采样精度优于±0.5%;前置机采用固态盘备份故障录波数据,掉电时,故障录波数据不丢失;采用新型电路结构和16000门大规模可编程逻辑器件,集成度高,抗干扰能力强,系统运行稳定。
RCS-9613CS线路光纤纵差保护装置技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于RCS-9613CS V1.1*及V2.** 版本程序。
本说明书和产品今后可能会有小的改动,请注意核对实际产品与说明书的版本是否相符。
更多产品信息,请访问互联网:。
目录1 概述 (1)1.1 应用范围 (1)1.2 保护配置和功能 (1)1.2.1 保护配置 (1)1.2.2 测控功能 (1)1.2.3 保护信息功能 (1)1.3 性能特征 (2)2 技术参数 (2)2.1 机械及环境参数 (2)2.1.1 机箱结构尺寸 (2)2.1.2 工作环境 (2)2.1.3 机械性能 (2)2.2 额定电气参数 (2)2.2.1 额定数据 (2)2.2.2 功耗 (2)2.3 主要技术指标 (3)2.3.1 光纤纵差保护 (3)2.3.2 过流保护 (3)2.3.3 零序保护 (3)2.3.4 低周保护 (3)2.3.5 重合闸保护 (3)2.3.6 遥信开入 (3)2.3.7 遥测量计量等级 (3)2.3.8 电磁兼容 (4)2.3.9 绝缘试验 (4)2.3.10 输出接点容量 (4)3 软件工作原理 (4)3.1 光纤纵差保护 (4)3.2 过流保护 (5)3.3 零序保护(接地保护) (5)3.4 过负荷保护 (6)3.5 加速保护 (6)3.6 低周保护 (6)3.7 重合闸 (6)3.8 跳闸逻辑矩阵 (6)3.9过流闭锁保护 (7)3.10 装置自检 (7)3.11 装置运行告警 (7)3.12 遥控、遥测、遥信功能 (7)3.13 对时功能 (7)3.14逻辑框图 (8)4 硬件原理说明 (9)4.1装置整体结构 (9)4.3 装置接线端子与说明 (10)4.3.1 模拟量输入 (11)4.3.2 背板接线说明 (12)4.3.3 跳线说明 (13)4.4 结构与安装 (14)4.4.1 开关柜安装参考尺寸 (14)4.4.2 组屏安装参考尺寸 (15)5 定值内容及整定说明 (16)5.1 系统定值 (16)5.2 保护定值 (17)5.3 通讯参数 (19)5.4 辅助参数 (19)6 使用说明 (21)6.1 指示灯说明 (21)6.2 液晶显示说明 (21)6.2.1主画面液晶显示说明 (21)6.2.2 保护动作时液晶显示说明 (21)6.2.3运行异常时液晶显示说明 (22)6.2.4 自检出错时液晶显示说明 (22)6.3 命令菜单使用说明 (22)6.3.1 装置整定 (23)6.3.2 状态显示 (24)6.3.3 报告显示 (24)6.3.4 报告打印 (24)6.3.5 现场设置 (24)6.3.6 装置测试 (24)6.3.7 版本信息 (25)6.3.8 厂内设置 (25)6.4 装置的运行说明 (25)6.4.1 装置正常运行状态 (25)6.4.2 装置异常信息含义及处理建议 (26)6.4.3 安装注意事项 (26)6.5 事故分析注意事项 (26)7 装置调试大纲 (27)7.1 试验注意事项 (27)7.2 事故分析注意事项 (27)7.3 交流回路检查 (27)7.4 输入接点检查 (27)7.5 整组试验 (27)7.5.1 光纤电流差动保护 (28)7.5.2 过流Ⅰ段保护 (29)7.5.3 过流Ⅱ段保护 (29)7.5.4 过流Ⅲ段保护 (29)7.5.6 零序Ⅱ段保护 (30)7.5.7 零序Ⅲ段保护 (30)7.5.8 重合闸保护 (30)7.5.9 过流加速保护 (30)7.5.10 零序加速保护 (30)7.5.11 过负荷保护 (30)7.5.12 低周保护 (30)7.5.13 过流闭锁跳闸 (30)7.6 运行异常报警试验 (31)7.6.1 频率异常报警 (31)7.6.2 接地报警 (31)7.6.3 PT断线报警 (31)7.6.4 控制回路断线报警 (31)7.6.5 TWJ异常报警 (31)7.6.6 CT断线报警 (31)7.6.7 弹簧未储能报警 (31)7.6.8 通道故障 (31)7.6.9 差流报警 (31)7.7 装置闭锁试验 (32)7.8 输出接点检查 (32)7.9 装置试验菜单的说明 (32)7.10 装置与监控后台联调的说明 (32)7.10.1 遥控功能的说明 (32)7.10.2 遥测值系数的说明 (32)7.10.3 装置与后台进行通讯联调时信息文本的说明 (33)8 附录 (33)8.1 插件选配方式1 (33)8.1.1 选配插件硬件图 (33)8.1.2 选配插件背板端子图 (35)8.1.3 选配插件背板端子说明 (35)8.2 插件选配方式2 (37)8.2.1 选配插件硬件图 (37)8.2.2 选配插件背板端子图 (38)8.2.3 选配插件背板端子说明 (38)8.3 软件配合说明 (39)NARI-RELAYS RCS-9613CS线路光纤纵差保护装置RCS-9613CS线路光纤纵差保护装置技术和使用说明书1 概述1.1 应用范围RCS-9613CS适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中的线路光纤纵差和电流保护及测控装置,可组屏安装,也可在开关柜就地安装。
供配电设备操作指引1. 在进行任何操作之前,应先检查设备的电源是否已关闭,并确保设备处于停止状态。
2. 在进行设备操作之前,操作人员应戴上个人防护装备,包括安全帽、护目镜、耳塞等。
3. 操作人员在进行设备操作时,应遵循设备操作手册或相关标准规范进行操作。
4. 在进行设备操作时,操作人员应确保设备接地连接良好,以防止静电或其他安全隐患。
5. 在进行设备调试或维修时,操作人员应先将设备断电,并在操作结束后再通电。
6. 在发现设备存在故障或异常情况时,操作人员应立即停止操作并向直接主管报告。
7. 在设备操作过程中,操作人员应及时清理现场,确保设备周围通道畅通,防止意外发生。
8. 在设备操作结束后,操作人员应将设备关闭,并及时清理和维护设备,确保设备正常运行。
以上操作指引适用于供配电设备操作人员,操作人员应严格遵守操作规程,确保设备运行安全可靠。
供配电设备是供电系统中不可或缺的重要组成部分,它们起着输送、分配和控制电能的重要作用。
在操作供配电设备时,操作人员必须具备丰富的专业知识和操作经验,严格按照操作规范进行操作,确保设备运行安全可靠。
首先,操作人员需要了解供配电设备的基本结构和原理。
熟悉不同类型的开关、断路器、继电器、变压器等设备的结构和功能,掌握设备的安全操作方法和注意事项。
同时,应了解设备在不同负载条件下的运行特性,掌握设备的额定容量和额定工作条件,以便在实际操作中进行合理的控制和调节。
其次,操作人员需要了解设备的安全操作规程和应急处理流程。
在操作设备前,应检查设备的接地情况、运行状态、接线是否正常等,确保设备处于安全可靠的状态。
在操作过程中,要严格按照操作规程进行操作,严禁擅自更改设备的接线或参数设置。
同时,要做好突发事故的应急处理准备,掌握设备的紧急停机和事故排除方法,及时处理各种突发情况,确保设备和人员的安全。
再次,操作人员需要了解设备的日常维护和检修方法。
定期对设备进行检查和维护,确保设备的各项指标符合要求。
电气接线作业指导书(一)引言概述:电气接线作业是一项极其重要且常见的技术工作,用于连接电气设备和电力供应系统。
本指导书旨在为操作人员提供清晰的指导和安全操作规范,以确保接线作业的顺利进行,减少意外事故的发生。
正文:一、准备工作1. 确认工作场所的安全性2. 根据接线图和规范,准备所需的工具和材料3. 清理并确认所使用的所有电气设备的装置状态4. 确保操作人员具备正确的个人防护装备二、安全操作规范1. 在进行接线作业前,切断电源并进行正确的工作停电标识2. 使用合适的工具和方法进行接线,避免使用损坏或不合格的电缆和连接器3. 严格按照接线图进行接线,避免出现错综复杂的电线连接4. 在接线过程中,确保电缆的绝缘完好无损,避免电线之间的短路或过载5. 检查每个接线点的连接质量,确保接线牢固稳定三、安全风险控制1. 注意电缆长度的合理控制,避免电缆纠缠或悬挂杂乱2. 避免电线和其他设备之间的相互干扰,保持良好的空间布线3. 在高温或潮湿环境下,采取额外的防护措施,防止电线老化或损坏4. 规范操作人员的行为举止,禁止擅自更改接线或接触高压电源5. 定期进行接线设备的维护和检修,确保设备正常运行并及时发现问题四、故障排除方法1. 仔细检查整个接线系统,确定接线是否正确连接2. 通过测量电压和电流,确认电气供应系统是否正常工作3. 使用合适的测试仪器和设备进行故障定位和修复4. 遵循设备制造商的指导,执行必要的保养和维修工作5. 准确记录并报告所有的故障情况,以便进行更好的分析和改进措施五、应急响应与安全措施1. 当发生火灾或其他紧急情况时,立即停止接线作业并迅速撤离现场2. 按照相关应急预案进行紧急处理,并及时报警寻求帮助3. 在作业过程中注意个人安全,确保适当的急救设备和应急工具可及4. 参与相关安全培训和定期练习,了解应急情况下的适应措施5. 根据工作完成情况和存在的问题,及时总结并提出改进措施,完善接线作业的安全性和效率总结:电气接线作业的安全和准确性对于维护正常电力供应和保证设备运行十分重要。
RCS-9611C线路保护测控装置技术使用说明书V1.00南瑞继保电气有限公司2005年1月RCS-9611C线路保护测控装置1基本配置及规格:1.1基本配置RCS-9611C适用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置,可在开关柜就地安装。
保护方面的主要功能有:1)三段可经复压闭锁的方向过流保护;2)三段零序过流保护;3)三相一次重合闸;4)过负荷功能;5﹚独立过流和零序过流加速保护;6)低周减载功能;7)小电流接地选线;8)独立的操作回路。
测控方面的主要功能有:1)25路遥信开入采集;2)正常断路器遥控分合、小电流接地选线;3)IA、IC、I0、UA、UB、UC、UAB、UBC、UCA、U0、F、P、Q、COSф共14个模拟量的遥测;4)事件SOE等;保护信息方面的主要功能:1)装置描述的远方查看;2)装置参数的远方查看;3)保护定值和区号的远方查看、修改功能;4)软压板状态的远方查看、投退;5)装置保护开入状态的远方查看;6)装置运行状态(包括保护动作元件的状态、运行告警和装置的自检信息)的远方查看;7)远方对装置实现信号复归;8)故障录波上送功能。
支持电力行业标准DL/T667-1999(IEC60870-5-103标准)的通讯规约,配有以太网,双网,100Mbps,超五类线或光纤通讯接口。
1.2技术数据1.2.1额定数据直流电压:220V,110V 允许偏差+15%,-20%交流电压:100/3V(相电压),100V(线电压)交流电流:5A,1A频率:50Hz1.2.2功耗交流电压:< 0.5VA/相交流电流:< 1.0VA/相(In =5A)< 0.5VA/相(In =1A)直流:正常 < 15W跳闸 < 25W1.2.3主要技术指标1>定时限过流:电流定值:0.1In~20In定值误差: < 5%时间定值:0~100S2>零序过流保护电流定值:0.1A~12A定值误差: < 5%时间定值:0~100S3>低周减载频率定值:45~50Hz定值误差:0.01Hz时间定值:0~100SDFDT闭锁定值:0.3~10Hz/S4>重合闸重合闸时间:0.1~9.9S5>遥信开入:分辨率<2ms信号输入方式:无源接点6>遥测量计量等级电流:0.2级其他:0.5级2装置原理2.1硬件配置及逻辑框图见附图2.2模拟输入外部电流及电压输入经隔离互感器隔离变换后,由低通滤波器输入至模数变换器,CPU经采样数字处理后,构成各种保护继电器,并计算各种遥测量。
配线实训装置一、产品名称:网络配线实训装置二、产品型号和技术规格:三、产品特点:1、公司产品可用于技能大赛使用。
2、实训装置为国家专利产品,真实模拟标准网络机柜配线端接工程技术。
3、实验仪能够直观和持续显示跨接、反接、短路、断路等各种故障。
4、故障模拟功能。
例如:跨接、反接、短路、断路。
5、落地安装(可固定),立式操作,稳定实用,节约空间。
6、具有5000次以上压接线端接实训功能。
7、采用电脑主机箱上使用的,电源公头母头方式给设备供电,确保安全用电。
四、实训功能:1、网络配线和端接实训。
端接有对应的指示灯直观显示端接连接状况和线序,能直观显示跨接、反接、短路、断路等故障。
每轮可同时端接6根双绞线两端,每人端接一轮线实训96次。
2、网络跳线制作和测试实训。
同时测量4根网络跳线,能够直观判断跨接、反接、短路、断路等故障。
3、永久链路/信道链路端接和实训。
实验仪与网络配线架、通信跳线架、跳线等组合,进行多种永久链路/信道链路的端接实训,仿真网络机柜内配线端接工程技术。
熟练掌握工程技术和操作技巧。
4、进行布线穿管和安装网络插座实训功能。
5、网络链路测试平台功能。
6、实训考核功能。
指示灯直接显示考核结果,易评判和打分。
产品实训及功能应用:一、产品功能简介:(1)能够进行网络配线、模块端接、水晶头制作、网络跳线制作、故障测试实训、链路的搭建。
(2)能与24口网络配线架、110语音配线架、网络交换机等设备配合实训使用和多种链路实训操作,真实模拟综合布线工程技术要点。
(3)指示灯直观显示端接、跳线的线序、开路、短路反接等故障。
(4)可以作为永久链路、信道链路等网络链路测试平台。
(5)可以进行地插安装和接线实训操作。
(6)每台可以安排2人/组同时实训操作。
网络压线装置图:图2-1网络压线装置正面如图2-1电子配线装置面板标识对应名称:○1、电源指示灯;○2、主试指示灯;○3、下测试指示灯;○4、110配线架;○5、标准568A/568B模块打线序○6、链路选择测试指示灯;○7、测试链路选择按钮。
○8、调速开关;○9、机架固定螺孔。
网络跳线装置图:图2-2网络跳线装置正面如图2-2上海企想电子配线装置面板标识对应名称:○1、电源指示灯;○2、主测试指示灯;○3、下测试指示灯;○4、测试链路选择按钮;○5、上6口配线架;○6、下6口配线架;○7、制作568A/568B跳线标准线序;○8、链路选择测试指示灯;○9、测试调速开关;10、仪器固定螺孔.○二、产品基本使用操作方法测试功能:1、对双绞线1、2、3、4、5、6、7、8线对逐根测试,并可判定哪一根线错对、短路和开路。
2、测试线路类型:能测试RJ11、RJ45跳线双绞线测试:开机,电源指示灯亮,RJ45水晶头分别插入主测试端和测试端。
主指示灯从1至8逐个顺序闪亮,下图例:主测试器:1-2-3-4-5-6-7-8测试端:1-2-3-4-5-6-7-8(RJ45)电话线测试:开机,红色电源指示灯亮,将RJ11水晶头分别插入主测试端和测试端。
主指示灯从1至8逐个顺序闪亮,下图例:主测试器:1-2-3-4-5-6测试端:1-2-3-4-5-6(RJ11)设备使用步骤:1、确认后电源线已经打开。
此时红色电源指示灯亮。
2、将做好的网络跳线两端RJ45头插入上下对应的端口。
3、按压对应的测试链路选择按钮,直到测试指示灯完成测试。
当按压下测试链路选择按钮时,对应的测试路指示灯亮起,显示当前测试通道。
4、在测试的过程中可以适当调节测试速度。
以便于学生观察测试结果及其情况。
故障线路显示情况:1、当网线如3号线断路,则主测试仪和测试端3号指示灯都不亮。
2、当网线多芯不通,则多排指示灯都不亮。
3、当两头网线乱序,例如:2,4乱序,则显示如下:主测试器不变:1-2-3-4-5-6-7-8测试端灯反跳:1-4-3-2-5-6-7-8(其它灯均正常显示)4、当网线有两根短路时,则主测试器显示不变,而测试端显示短路的指示灯都同时亮起,若有3根以上(含3根)短路时,则所有短路的几根线号的灯都不亮。
三、产品主要实训功能实训项目一电子配线实训装置与24口网络配线架配套端接实训1. 实训目的:1)熟练掌握24口网络配线架端接方法。
2)掌握网络配线架模块端接原理和方法。
3)掌握施工工具作用及操作技巧。
2. 实训课时任务:1)每组完成6根网线的端接,一端做RJ45 水晶头,另一端压接实训装置连接。
2)每组完成 3根网线的端接。
一端 RJ45网络配线架模块端接,另一端电子配线装置110配线架模块端接。
3)实训过程中出现的开路、短路、跨接、反接等常见故障。
并解决故障问题。
4)每个实训组2人/组,2 课时完成。
3. 实训设备、材料和工具:1)上海企想综合布线网络配线电子实训装置。
2)实训材料包包括:超五类网线每人6 根,RJ45 水晶头 6 个。
3)剥线器 1 把,打线钳 1 把,钢卷尺 1 把,上海企想专用RJ45压线钳一把。
4.实验室祥细实训步骤:通过将网线一端用打线钳压接到电子配线装置前面板110配线架上,压接的标准按国标568B或568A,另一端压接到24口网络配线架后,对应压接的标准按国标568B或568A。
另一根网线一端压接到电子配线装置110配线架下排对应接口,另一端制作RJ45头,插入RJ45配线架对应网络口模块,形成封闭式电气回路。
第○1步:第一根网线端接,网线一端连接24口网络配线架,将网线的8芯线用打线刀压接在配线装置模块上。
第○2步:完成第一根网线端接后,网线一端进行 RJ45 水晶头端接,另一端与24口网络配线架模块的端接。
第○3步:完成第二根网线端接,形成链路把网线一端与配线架模块端接,另一端与通信。
跳线架模块端接,这样就形成了一个网络链路,对应指示灯直观显示线序。
第○4步:端接过程中,仔细观察指示灯,及时排除端接中出现的开路、短路、跨接、反接等常见故障。
第○5步:重复以上步骤完成其余 5 根网线的端接。
实验二、110 语音配线架端接实训1. 实训目的:1)熟练掌握100对语音配线架端接方法。
2)掌握100对语音配线架模块端接原理和方法。
3)掌握施工工具作用及操作技巧。
(如五对打线刀,网络打线刀,剥线器,水平剪)2. 实训课时:1)每人完成 3 根网线的端接,一端做RJ45 水晶头,另一端压接实训装置连接。
2)每人完成 3根网线的端接。
一端 RJ45网络配线架模块端接,另一端通信跳线架模块端接。
3)实训过程中排除端接中出现的开路、短路、跨接、反接等常见故障。
4)实训组2人一组,2 课时完成。
3. 实训设备、材料和工具:1)上海企想综合布线网络配线电子实训装置。
2)实训材料包包括:超五类网线 12 根,RJ45 水晶头 6 个。
3)剥线器 1 把,打线钳 1 把,钢卷尺 1 个。
4. 实训步骤:第○1步:第一根网线端接,网线一端连接24口网络配线架,将网线的8芯线用打线刀压接在配线装置模块上。
第○2步:完成第一根网线端接后,网线一端进行 RJ45 水晶头端接,另一端与24口网络配线架模块的端接。
第○3步:完成第二根网线端接,形成链路把网线一端与配线架模块端接,另一端与通信。
跳线架模块端接,这样就形成了一个网络链路,对应指示灯直观显示线序。
第○4步:端接过程中,仔细观察指示灯,及时排除端接中出现的开路、短路、跨接、反接等常见故障。
第○5步:重复以上步骤完成其余 5 根网线的端接。
1. 实训目的:1)熟练掌握 RJ45 网络配线架模块端接方法。
2)掌握通信跳线架模块端接原理和方法。
3)掌握常用工具和操作技巧。
2.实训要求和课时:1)完成 6 根网线的端接,一端 RJ45 水晶头端接,另一端通信配线架模块的端接。
2)完成 6 根网线的端接。
一端 RJ45 网络配线架模块端接,另一端通信跳线架模块端接。
1、电子配线装置与24口网络配线架端接实训网线一端压接到电子配线装置110配线架上接口,另一端压接到RJ45配线架。
另一根网线一端压接到电子配线装置110配线架下接口,另一端制作RJ45头,插入RJ45配线架模块,形成电气回路。
完成后,经过了4次压接,形成一个完整通道,按压对应测试路选择按钮判断通道连接情况。
2、电子配线装置与24口配线架、110配线架配合压接实训第一根网线一端压接到电子配线装置110配线架下接口,另一端制作RJ45头,插入RJ45配线架。
第二根网线一端压接到压接到RJ45配线架模块,另一端压接到110配线架某个端口的内侧。
第三根网线一端压接到压接到110配线架某个端口的排插上,另一端压接到电子配线装置110配线架下接口,形成电气回路。
完成后,经过了6次压接,形成一个完整通道,按压对应测试路选择按钮判断通道连接情况。
3、电子跳线装置与24口配线架配合压接实训一根网线一端制作RJ45水晶头插入电子跳线装置上6口配线架,另一端压接到RJ45配线架。
另一根网线一端制作RJ45水晶头插入电子跳线装置下6口配线架,另一端制作RJ45头,插入RJ45配线架模块,形成电气回路。
完成后,经过了4次压接,形成一个完整通道,按压对应测试路选择按钮判断通道连接情况。
4、电子跳线装置与24口配线架、110配线架配合压接实训第一根网线一端制作RJ45水晶头插入电子跳线装置上6口配线架,另一端制作RJ45头,插入RJ45配线架。
第二根网线一端压接到压接到RJ45配线架模块,另一端压接到110配线架某个端口的内侧。
第三根网线一端压接到压接到110配线架某个端口的排插上,另一端制作RJ45水晶头插入电子跳线装置下6口配线架,形成电气回路。
完成后,经过了6次压接,形成一个完整通道,按压对应测试路选择按钮判断通道连接情况。
五、注意事项本产品采用低压DC12V输入,请勿随意更换厂商原装变压器,将导致产品非正常工作甚至损坏。
在未断开电源的情况下禁止打开机箱。
以防触电!注意:断开电源是指断开外接电源,不是指关闭电源开关。
