数字配线架使用说明书一概述数字配线架是数字复用设备之间、数字复用设备与程控交换设备或非话业务设备之间的配线连接设备。

数字配线架在电信网中的位置如图中所示MPX129数字配线架 MPX129NEC数字配线架 MPX129富士通数字配线架 MPX129AT&T数字配线架MPX129型系列产品具有接线、线路调度、转接和监测等功能，维护使用方便，能灵活地实现线路配和业务变更的需要。

二产品特性系列众多：西门子、爱立信、AT&T、富士通、NEC等制式；75、120欧姆等不同阻抗系列、各种柜架体等多种组合；性能优越：严格的结构设计、优质的金属、非金属材料、标准镀金以及精湛、严格的工艺确保产品的性能稳定、可靠；管理科学：完整科学的的线缆结构，无论中间走线、两侧走线、前后跳线、架间跳线均更符合您的使用习惯，操作更加方便；注重细节：完整的接地系统、多样的固定方式、90度旋转的单元体等细节完美的设计，确保客户使用更加方便。

三技术参数：环境温度：-25℃～＋40℃相对湿度：≤85%（+30℃）储运温度： -25℃～＋55℃大气压力：70 kPa～106kPa特性阻抗：75Ω、120Ω、75Ω/120Ω 120Ω-120Ω工作速率：2Mb/s、8Mb/s、34Mb/s、45Mb/s、140Mb/s、155Mb/s同轴连接器接触电阻：外导体≤2.5mΩ，内导体≤10mΩ成端接触簧片：≤0.5mΩ簧片间接触电阻：≤4mΩ绝缘电阻：＞1000MΩ(500VDC)抗电强度：≥1000VAC（50Hz）/min，不击穿，无飞弧回线间串音防卫度：≥70dB(50KHz～233MHz)介入损耗：≤0.3dB（50KHz～233MHz）回波损耗：≥18dB（50KHz～233MHz）拉脱力：＞50N同轴连接器寿命：≥1000次连接器卡接寿命：≥200次设备标准：符合YD/T778－1999的相关规定塑料零件燃烧性能符合：GB/T5169.7－1985的相关规定各式电缆符合：GB/T12269－1990的相关规定导体弹性材料：铍青铜镀金层厚度：≥2 um四工作原理数字配线架的信号传输原理示意注 1：R代表接收信号，S代表发送信号；注 2：线路由S R 称一（个）回路，线路 S R ，S R 形成了两个回路，称一个系统；注 3：原则上，一个系统的收发回线应在相邻位置；数字配线架的线路配线原理示意图数字配线架的线路配线原理示意图数字配线架的线路固定调线、转接原理示意图数字配线架的固定调线、转接原理示意图监控测试将测试塞绳插入插头上的测试孔数字配线架的线路监控测试原理示意图数字配线架的自环测试原理示意图数字配线架的自环测试原理示意图使用环境环境条件工作温度：-5 ℃～ +40 ℃相对湿度：≤ 85％（+30℃）大气压力：70 kPa ～ 106 kPa储存温度-25 ℃～ +55℃试验环境条件温度： 15 ℃～ 35 ℃相对湿度：≤ 75％大气压力：86 kPa ～ 106 kPa五安装和调整安装必须注意的事项及有关人身安全和设备安全的内容应突出说明和用“注意、危险”等警示符号（如下图示）或相关的警示语表述，提醒操作中应注意安全，必要时增加一些有创意的画面或红色标识。

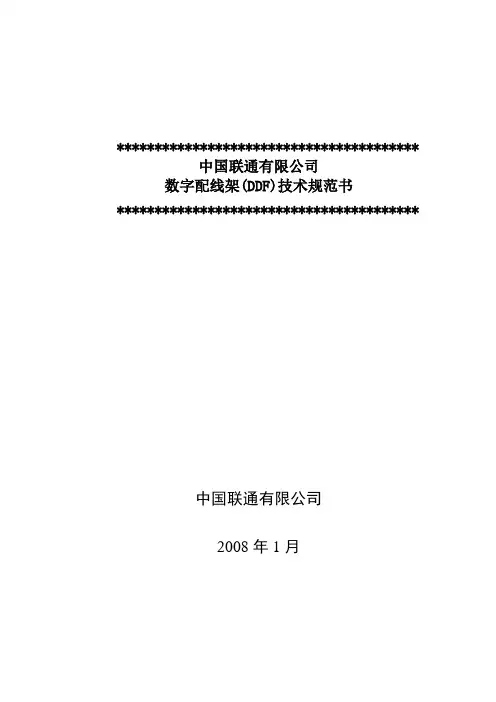

****************************************中国联通有限公司数字配线架(DDF)技术规范书****************************************中国联通有限公司2008年1月第二册技术部分第一部分工程要求目录一、工程要求1. 概述2. 配置要求3. 其他4. 表格一、工程要求1. 概述1.1 本文件为中国联通2008年数字配线架（DDF）集中采购的工程要求。

1.2 投标方应提供所供数字配线架（DDF）的生产地点，生产同轴连接器的生产厂家及连接器类型及制式。

1.3 投标方对本招标文件的每一条款必须逐条作出明确的答复，并写出具体技术数据和指标，否则视该条回答无效。

1.4 投标的设备应符合本招标文件技术要求部分和工程要求部分的所有要求。

技术要求部分中，对于所供设备不提供的功能项目，应答宜采用“不提供此功能”或“不涉及”等语言。

如有异于技术要求中的部分要求的地方应论述其理由。

1.5 在投标时，若投标方投标不同种类的DDF设备，在《技术部分》中相应的技术指标和性能应分型号分别予以应答。

1.6 本技术规范书未规定的其它技术要求应不劣于相关的中国国家标准及通信行业标准的要求。

1.7 投标方对招标文件的每一条款必须逐条作出明确的答复。

应以中文应答。

1.8 本招标文件的修改和解释权属于招标方。

2. 配置要求2.1 规模容量本次招标包括全国31省市的数字配线架（DDF）设备，各省市设备总需求量见表1。

本次招标按DDF模型作为评定标准，各种类型DDF设备模型配置要求如下：1）模型1：连接器为西门子制式的DDF设备DDF机架：机架采用开放式，投标方应按以下尺寸分别报出采用钢材、铝型材的DDF机架类型：机架尺寸(高x宽x厚)：2600mmx480x450mm、2200mmx480x450mm、2600mmx480x300mm、2200mmx480x300mm。

通鼎16系ddf架说明书16系统数字配线架DDF使用说明它能使数字通信设备的数字码流的连接成为一个整体，从速率2 Mb、s--155 Mb、s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便DDF数字配线架（Digital Distribution frame）数字配线架DDF（Digital Distribution frame）数字配线架（材质分：铜、锌）16系统DDF数字配线架含西门子插件5件套400系统DDF数字配线架、柜MPX09-BNC型数字配线架DDF配线架西门子数字配线架BNC数字配线架DDU数字配线单元：8系统、10系统、16系统、20系统、21系统数字配线架（Digital Distribution frame）YD、T 1437-2014数字配线架通信行业标准（YD）数字配线架，DDF数字配线架，DDF高频配线架厂家，DDF配线架生产基地！DDF采用标准化程度非常高的、先进的、仅用自攻螺。

技术性能与指标DDF应符合数字接口特性与测试的要求。

其中2Mbit、SD还应有能不中断业务进行监测的性能。

DDF应具有如下的技术性能与指标。

（1）接头型式为插拨式（双通和三通）。

（2）串音防卫度70dB。

（3）缘电阻1000M（500V）。

（4）耐压：1000V，DC二分钟。

（5）接触电阻：内导体，外导体（具体数值由供方提出）。

（6）阻抗：75俣缘夭黄胶夂?120俣缘仄胶饬街郑。

（7）反射衰耗40dB。

（8）信号速率：同轴连接器600Mbit、s，平衡连接器2Mbit、s。

（9）接地良好。

（10）120n端子单元应具有防雷保护功能。

（11）布线合理、美观。

钉可安装的。

一、VDF开放式配线机柜要求：1环境要求1)工作温度：-5℃—+40℃2)贮存温度：-25℃—+55℃3)工作相对湿度：不大于85％(30℃时)4)贮存相对湿度：不大于75％(30℃时)5)大气压力：70—106kpa2外观及结构1)机架结构型式：机架结构应采用敞开式。

2)机架高度：机架高度应为2200mm。

3)金属件：表面光洁、涂(镀)层颜色均匀无明显差异，无划伤、锈蚀、起皮、变色。

4)塑料件：表面光洁、颜色均匀无明显差异，无裂纹、划伤。

5)架体在施工现场安装完毕后应牢固可靠，其紧固件齐全且安装牢固。

架体与接线排等部件应横平竖直。

6)通信配线产品上标志应齐全、清晰、耐久可靠。

7)结构应牢固，装配具有一致性和互换性，紧固件无松动。

外露和操作部位的锐边倒圆半径R应不小于2mm。

8)机械活动部位应转动灵活、插拔适度、锁定可靠；施工安装和维护方便；同轴插头座应带有锁定装置；门的开启度应不小于110º，间隙应不大于2mm。

9)涂覆层应表面光洁、色泽均匀、无挂流、无露底，金属件无毛刺、锈蚀。

10)结构装置上的文字、图形、符号和标志应清晰、完整、无误。

11)所有机架均能根据需要上/下走线。

12)机架采用导轨式安装结构，已方便模块的安装和日常维护3机架高压防护接地装置1)机架高压防护接地装置与机架间绝缘，绝缘电阻不小于1000MΩ／500V(直流电)。

2）机架高压防护接地装置与机架间耐电压不小于3000V(直流电)/1min不击穿、无飞弧。

二、MDF音频配线产品性能1、总配线架（MDF）主要技术指标1)卡口适用导线直径：Φ0.4～Φ0.6mm2)卡接片与导线连接3)卡接片材料：锡磷青铜4)卡接片材料镀层：银，接触部分镀层厚度＞5μS：5)可重复卡接＞200次6)成端接触电阻：≤3mΩ7)单根导线延卡口垂直方向的拉脱力：＞25N8)卡口气密性：＞50%9)电流1A时动作时间：≤0.8秒10)FS反应速度：≤8秒11)雷电嵌置电压：≤400V（4KV，10/700ms波型）12)遵循标准：YD/694-2004《总配线架》通信行业标准2、测试接线排：【外观质量和功能】：1)金属件：表面光洁、涂(镀)层颜色均匀无明显差异，无划伤、锈蚀、起皮、变色。

ddf数字配线架接线原理DDF数字配线架是一种常用于通信系统中的配线设备，用于连接不同的通信设备和传输线路。

它的主要作用是提供一种结构化的连接方式，使得通信设备之间可以进行信号的传递和交换。

下面将介绍DDF数字配线架的接线原理及其工作原理。

DDF数字配线架的接线原理是基于电路连接的原理。

通信系统中的各个设备，如电话机、传真机、调制解调器等，都需要通过线缆与配线架相连接。

在DDF数字配线架上，有一系列的插孔，每个插孔代表一个通信设备。

插孔的数量会根据通信系统的规模而有所不同，通常会有数百个插孔。

当需要进行设备之间的连接时，首先需要确定两个设备的连接端口。

每个设备都会有一个唯一的标识，例如一个编号或者一个名称，这样可以方便地找到对应设备的插孔。

接下来，将一根连接线的一端插入一个设备的插孔，另一端插入另一个设备的插孔，从而实现两个设备之间的连接。

在DDF数字配线架上，还会有一些特殊的插孔，用于连接传输线路。

这些插孔通常被称为跳线插孔。

传输线路通常是从电话交换机或者其他主干线路进入配线架的，通过跳线插孔与其他设备进行连接。

跳线插孔的数量和类型也会根据通信系统的需求而有所不同。

DDF数字配线架的工作原理是基于电信号的传输和交换。

当一个设备需要与另一个设备进行通信时，它会向配线架发送一个信号，告诉配线架需要连接的设备和连接的端口。

配线架会根据这个信号，在插孔之间建立一条电路，使得信号可以从一个设备传输到另一个设备。

这样，设备之间就可以进行通信。

DDF数字配线架还具有一些其他的功能。

例如，它可以提供信号的分配和集中管理功能。

在一个大规模的通信系统中，可能存在数百个通信设备，每个设备都需要与其他设备进行连接。

DDF数字配线架可以将这些连接集中在一起，方便管理和维护。

同时，它还可以根据需要将信号进行分配，使得不同设备之间可以进行灵活的通信。

DDF数字配线架是一种重要的通信配线设备，它通过插孔和连接线的方式实现不同设备之间的连接。

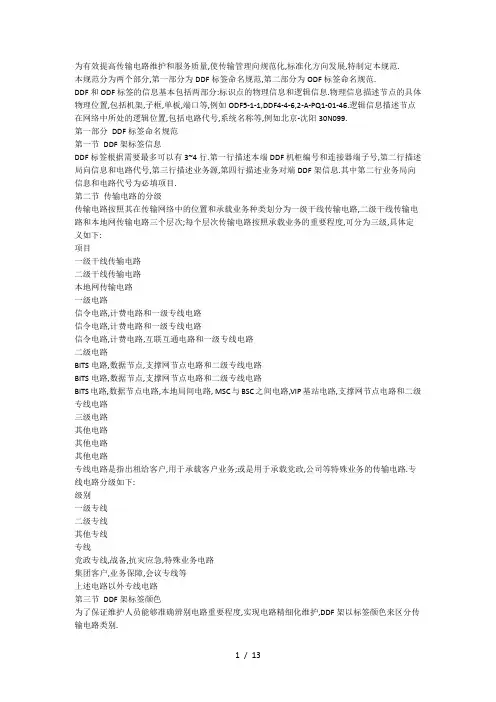

为有效提高传输电路维护和服务质量,使传输管理向规范化,标准化方向发展,特制定本规范.本规范分为两个部分,第一部分为DDF标签命名规范,第二部分为ODF标签命名规范.DDF和ODF标签的信息基本包括两部分:标识点的物理信息和逻辑信息.物理信息描述节点的具体物理位置,包括机架,子框,单板,端口等,例如ODF5-1-1,DDF4-4-6,2-A-PQ1-01-46.逻辑信息描述节点在网络中所处的逻辑位置,包括电路代号,系统名称等,例如北京-沈阳30N099.第一部分DDF标签命名规范第一节DDF架标签信息DDF标签根据需要最多可以有3~4行.第一行描述本端DDF机柜编号和连接器端子号,第二行描述局向信息和电路代号,第三行描述业务源,第四行描述业务对端DDF架信息.其中第二行业务局向信息和电路代号为必填项目.第二节传输电路的分级传输电路按照其在传输网络中的位置和承载业务种类划分为一级干线传输电路,二级干线传输电路和本地网传输电路三个层次;每个层次传输电路按照承载业务的重要程度,可分为三级,具体定义如下:项目一级干线传输电路二级干线传输电路本地网传输电路一级电路信令电路,计费电路和一级专线电路信令电路,计费电路和一级专线电路信令电路,计费电路,互联互通电路和一级专线电路二级电路BITS电路,数据节点,支撑网节点电路和二级专线电路BITS电路,数据节点,支撑网节点电路和二级专线电路BITS电路,数据节点电路,本地局间电路, MSC与BSC之间电路,VIP基站电路,支撑网节点电路和二级专线电路三级电路其他电路其他电路其他电路专线电路是指出租给客户,用于承载客户业务;或是用于承载党政,公司等特殊业务的传输电路.专线电路分级如下:级别一级专线二级专线其他专线专线党政专线,战备,抗灾应急,特殊业务电路集团客户,业务保障,会议专线等上述电路以外专线电路第三节DDF架标签颜色为了保证维护人员能够准确辨别电路重要程度,实现电路精细化维护,DDF架以标签颜色来区分传输电路类别.一级传输电路用红底黑字表示;二级传输电路用绿底黑字表示;三级传输电路用白底黑字表示.第四节DDF架命名规范DDF架分为普通DDF架,绕接式DDF架和卡接式DDF架.4.1普通DDF架标签命名:普通DDF架标签分为业务上下点的DDF标签,业务转接点的DDF标签和BITS设备的DDF标签三种情况:4.1.1,业务上下点的DDF标签第一行:本端DDF机柜编号和连接器端子号(可选项目)可根据机房实际情况,制定DDF机柜编号,以及机柜模块号和连接器端子号,但要求编号的唯一性,格式为:DDF机柜号-模块号-端子号符号DDF文本字符数字或字母字符数字字符数3≤41≤21≤3(1)DDF:固定标识"DDF";(2)机柜号:可依据各省维护习惯制定,要求在本机房内命名唯一.建议采用自然数字编号方式,从1开始顺序编号,如果DDF机柜是背靠背摆放,分别以奇偶数表示行号,即一个方向用1,3,5… …表示,另一个方向用2,4,6……表示;(3)"-":连接符;(4)模块号:适用于有带模块的DDF架,建议采用自然数字编号方式,从1开始顺序编号,否则填写缺省值0;(5)"-":连接符;(6)端子号:从1开始顺序编号.[例1]第8个DDF机柜第2个模块的第12个连接端子命名为DDF8-2-12.[例1]第8个DDF机柜的第12个连接端子命名为DDF8-0-12.第二行:局向信息和电路代号的信息(必填项目)未开通电路时标识局向信息,要求与设计资料标识一致.开通电路后标识电路代号.[例] 所承载的业务方向是沈阳A1局到长春A1局,局向信息命名为沈阳-长春30N001,电路代号取自电路调单.如未开通业务则填写:沈阳浑南-长春电信枢纽或沈阳A1-长春A1第三行:业务源(可选项目)要求写明设备单板端口,格式可以采用以下两种方式:1)机柜号-子框号-单板名称-单板板位-单板端口符号文本字符数字字符字母或汉字字符字母或数字字符数字字符数≤41≤21≤121≤41≤2机柜号:可依据各省维护习惯制定,要求在本机房内命名唯一.建议采用自然数字编号方式,从1开始顺序编号,如果DDF机柜是背靠背摆放,分别以奇偶数表示行号,即一个方向用1,3,5… …表示,另一个方向用2,4,6……表示;"-":连接符;子框号:用英文字母标识,从A开始顺序编号;"-":连接符;单板名称:填写设备单板的名称,与单板面板标识名称保持一致;"-":连接符;单板板位:填写设备单板板位的名称,与单板面板标识名称保持一致;"-":连接符;单板端口:从1开始顺序编号,或与单板面板标识名称保持一致.[例]第三个机柜的第二个子框的第一个板位(PQ1)的第十六个端口命名为Fr:3-B-PQ1-1-16.2)按照目前的中国移动传送网资源管理系统的命名方式,即:传输设备-单板板位-单板名称-单板端口.如:N-BJMXY-JJ/WDM10G-10-H-2.5G-K2-1-PQ1-03在标签上架过程中,考虑到DDF架标签位置大小,允许将本行信息写成两行.如:N-BJMXY-JJ/WDM10G-10-H-2.5G-K2-1-PQ12M12M22M32M42M52M62M72M8第四行:业务对端信息(可选项目)填写宿端的连接点信息,填写方法同第一行.4.1.2,跳接点的DDF标签第一行:本端DDF机柜编号和连接器端子号(可选项目)同"业务上下点的DDF标签"第一行.第二行:局向信息和电路代号的信息(必填项目)同"业务上下点的DDF标签"第二行.第三行:业务源(可选项目)因为业务转接点的信号取自/发向DDF架,本行的命名规则同"业务上下点的DDF标签"第一行. 第四行:业务对端信息(可选项目)同"业务上下点的DDF标签"第一行.注:本命名规范适用于一个或多个跳接点的情况4.2,BITS设备的DDF该DDF分为两种情况:4.2.1,BITS的输入信号第一行:本端DDF机柜编号和连接器端子号同"业务上下点的DDF标签"第一行.第二行:信号源端端子信息标明BITS信号来源,格式为:机柜号-子框号-单板名称-单板板位-单板端口文本字符字母字符字母或汉字字符字母或数字字符数字字符数≤4111≤121≤41≤2机柜号:可依据各省维护习惯制定,要求在本机房内命名唯一.建议采用自然数字编号方式,从1开始顺序编号,如果DDF机柜是背靠背摆放,分别以奇偶数表示行号,即一个方向用1,3,5… …表示,另一个方向用2,4,6……表示;"-":连接符;子框号:用英文字母标识,从A开始顺序编号;"-":连接符;单板名称:填写设备单板的名称,与单板面板标识名称保持一致;"-":连接符;单板板位:填写设备单板板位的名称,与单板面板标识名称保持一致;"-":连接符;单板端口:从1开始顺序编号或与单板面板标识名称保持一致.[例]第三个机柜的第一个子框的5板位S16的CK01时钟输出端口命名为Fr:3-A-S16-5-CK01第三行:信号宿端端子信息标明时钟信号的使用者,格式为:机柜号-子框号-单板名称-单板板位-单板端口信号种类文本字符字母字符字母或汉字字符字母或数字字符数字数字字母字符数≤4111≤121≤41≤2≤7机柜号:可依据各省维护习惯制定,要求在本机房内命名唯一.建议采用自然数字编号方式,从1开始顺序编号,如果DDF机柜是背靠背摆放,分别以奇偶数表示行号,即一个方向用1,3,5… …表示,另一个方向用2,4,6……表示;"-":连接符;子框号:用英文字母标识,从A开始顺序编号;"-":连接符;单板名称:填写设备单板的名称,与设备面板标识名称保持一致;"-":连接符;单板板位:填写设备单板板位名称,与设备面板标识名称保持一致;"-":连接符;单板端口:从1开始顺序编号,或与设备面板标识名称保持一致;(10)时钟信号种类:标明2Mbit或2MHz.[例]第二个机柜的第二个子框的5板位TSG3800的S1.1端口命名To:2-B- TSG3800-5- S1.1(2MHz);第二个机柜的第一个子框的15板位LCI的第一个输入端口命名为To:2-A- LCI-15-1(2Mbit)4.2.1,BITS的输出信号第一行:本端端子信息同"业务上下点的DDF标签"第一行.第二行:时钟源和时钟信号种类同BITS的输入信号第三行"信号宿端端子信息".第三行:时钟宿端时钟信号的使用者,可能是DDF架,传输网设备端口或业务网设备,具体命名参见以上相关部分的内容.3绕接式DDF架和卡接式DDF架标签命名:机房安装绕接式DDF架或卡接式DDF架时,采用背靠背方式,分为传输侧和交换侧两面.传输侧DDF 模块(端子板)水平安装(简称横板),DDF模块标签水平粘贴.标签的颜色采用白底黑字.绕接式DDF架或卡接式DDF架每架有多个收,发模块(端子板), 每个模块有若干个端子,可接若干条电路(通常是32条电路).绕接式DDF架或卡接式DDF架的命名格式为:业务上下点DDF架标签:机柜号-设备架号空格板卡号/起始端子号-终止端子号收发状况(可选)(可选)符号文本字符数字字符数字或字母字符数字字符数字数字或字母字符数≤41≤21≤41≤21≤2≤2例如:IJ11-02 IU2/1-32 或IJ12-01/1-32业务转接点DDF标签:用途列号-发模块号/收模块号-起始端子号/终止端子号符号H或V数字字符数字或字母字符数字或字母字符数字字符数字字符数1≤312121≤21≤2例如:H7-A2/E2-1/32[注]采用绕接式DDF架和卡接式DDF架时,标签的命名以模块为标识单位.要求制作《DDF架槽路表》关联DDF架的每个端子上承载的电路业务,源端与宿端,电路代号等信息,且表中用颜色区不同分级别电路.制作内容参见以上相关内容.此外,考虑到本地网电路调度较为灵活,对于未开通电路的标签命名也可采用以下方式,待开通电路后再标识具体方向:第一行:本端DDF机柜编号和连接器端子号;第二行:业务源.第二部分ODF标签命名规范第一节光缆的分级为便于维护人员有效进行光缆维护,制定和实施合理的光缆应急预案,降低光缆故障对业务带来的影响,根据光缆承载的业务,分为三级,具体如下:级别描述一级光缆(纤)线路承载一级干线,互联互通,一级专线业务光缆(纤)或尾纤二级光缆(纤)线路承载二级干线,二级专线业务光缆(纤)或尾纤三级光缆(纤)线路承载本地网,三级专线业务光缆(纤)或尾纤第二节ODF架标签颜色为了能够正确区分光缆线路等级,ODF架光缆采取颜色来区分,ODF标签信息根据需要最多可以有3-4行.一级光缆(纤)线路用红底黑字表示;二级光缆(纤)线路用绿底黑字表示;三级光缆(纤)线路用白底黑字表示.第三节ODF标签命名规范3.1,外线出入局ODF分为两种情况:3.1.1,经过本站传输设备第一行:本端端子信息地市公司可以根据机房实际情况,制定ODF机柜编号,以及机柜模块号和连接器端子号,但要求编号的唯一性,格式为:ODF机柜号-模块号-端子号符号字符文本字符数字或字母字符数字字符数3≤41≤21≤3(1)ODF:固定标识"ODF";(2)机柜号:可依据各省维护习惯制定,要求在本机房内命名唯一.建议采用自然数字编号方式,从1开始顺序编号,如果DDF机柜是背靠背摆放,分别以奇偶数表示行号,即一个方向用1,3,5… …表示,另一个方向用2,4,6……表示;(3)"-":连接符;(4)模块号:适用于有带模块的DDF架,建议采用自然数字编号方式,从1开始顺序编号,否则填写缺省值0;(5)"-":连接符;(6)端子号:从1开始顺序编号.[例1]第6个ODF机柜第2个模块的第9个连接端子命名为ODF6-2-9.[例2]第6个ODF机柜的第29个连接端子命名为ODF6-0-29.第二行:路由信息标明线路或尾纤起,止站点信息,可根据机房实际情况,选择上述信息,但要注意标签的唯一性,格式为:起始点-终止点环网名称系统号(方向)符号字符字符字符数字,字符或汉字字符字符数≤121≤12≤253(1)起始点:填写起始站点名称;(2)"-":连接符;(3)终止点:填写终止站点名称;(4)系统号:填写所在环网和系统编号;(5)方向:标明信号的"收"或"发"方向.[例] 北京望京发往沈阳701所在系统为东北I环1系统信息命名为北京望京-沈阳701东北I环1系统(发)第三行:对端端子信息对端如果是ODF,命名方法同经过本站传输设备第一行"本端端子信息";如果是传输设备,命名方法同业务上下点的DDF标签第三行"业务源".[例1]发向第3个ODF架3模块的第三个端子的信息描述为To: ODF3-3-3[例2]发向第2个机架B子框的九板位LWC的Rx端口的信息描述为To:2-B-LWC-9-Rx3.1.2,不经过本站传输设备(跳站)第一行:本端端子信息同经过本站传输设备第一行"本端端子信息".第二行:路由信息路由信息格式为:路由起始站点名称(收或发)-跳接站点1名称(跳)-跳接站点2名称(跳)-……-跳接站点n名称(跳)-路由终止站点名称(收或发)系统号[例] 本节点跳接的是收沈阳浑南发辽中二级干线南环1系统的信号,描述为沈阳浑南(发)-701(跳)-辽中(收)二级干线南环1系统第三行:对端端子信息同经过本站传输设备第三行"对端端子信息".3.2,波分设备与SDH设备之间的ODF第一行:本端ODF端子信息同经过本站传输设备第一行"本端端子信息".第二行:源端DWDM设备信息增加波道号字段,其余字段同经过本站传输设备第三行"对端端子信息" 的传输设备格式.[例] 第6个机架B子框的十二板位OAU的IN端口第24波道的信息描述为Fr:6-B-OAU-12-IN(λ24)第三行:宿端SDH设备信息同经过本站传输设备第三行"对端端子信息" 的传输设备格式.传输设备侧需要制作尾纤标签时,仅制作两行标签:第一行:DWDM或SDH设备信息[例] 来自第9个机架C子框的1板位OBU的OUT端口的信息描述为Fr:9-C-OBU-1-OUT第二行:对端ODF端子信息同经过本站传输设备第一行"本端端子信息".3.3,电路调度ODF(直接承载业务)第一行:本端端子信息同经过本站传输设备第一行"本端端子信息".第二行:局向信息和电路代号的信息未开通电路时标识局向信息,要求与设计资料标识一致.开通电路后标识电路代号.[例] 所承载的业务方向是北京C1局到上海C2局,局向信息命名为北京-上海1S001IPBB,电路代号取自电路调单.如未开通业务则填写:北京C1-上海C2.第三行:业务源分两类情况:3.3.1,第一种情况:业务直接上下同经过本站传输设备第四行"对端端子信息".[例1]Fr:3-B-SQ1-4-4,表示从第3号机柜B子框4板位SQ1的第4个155M端口来;[例2] To:6-A-SQ1-2-1,表示到第6号机柜的A子框2板位SQ1的第1个155M端口去.3.3.2,第二种情况:跳接点同经过本站传输设备第一行"本端端子信息".第四行:业务对端信息对端如果是设备,参照以上命名方式命名到设备端口;如果是配线架,参照上述命名方式命名到连接器端子.3.4,波长和纤芯使用情况统计表描述机房中波长和纤芯使用情况,格式如下:序号波长A端-Z端用途序号波长A端-Z端用途1526374… …序号:使用的纤芯号;用途:环网名称和系统名称;波长:该纤芯承载的信号波长第三部分命名原则1.DDF和ODF的标签是唯一的,不能重复,标明信号的源或宿以及电路代号等;2.机架内部连纤原则上不作改动,更换内部连纤时需按照原始编号做好标记;3.机柜号:可依据各省维护制定,要求在本机房内命名唯一.建议采用自然数字编号方式,从1开始顺序编号,如果DDF机柜是背靠背摆放,分别以奇偶数表示行号,即一个方向用1,3,5… …表示,另一个方向用2,4,6……表示.机柜号不可以为空.4.板位号按照单板的自然编号计算,不考虑槽位编号(IU编号);5.表示源和宿信息的项目前需标注"Fr:"或"To:";6.电路代号是唯一的,不能重复,并在电路全程标示清楚,包括跳接的中间站点以及长途延伸段等,以便于故障查找;7.遵循全程全网的原则,长途延伸电路按照长途电路考虑.8.字号,字体自行规定,字体建议宋体.第四部分应用举例1,DDF标签(上下业务)DDF1-2-3北京-上海30NO01LBFr:3-A-PQ1-1-46To:DDF4-2-12,DDF标签(转接业务)DDF8-2-12沈阳浑南-沈阳大北Fr:DDF10-2-16To:DDF9-3-93,BITS设备的DDF标签(输入)DDF1-2-3Fr:2-A-SDH(#86)-CKO1To:2-A-INP 1-3(2MB)4,BITS设备的DDF标签(输出)DDF2-3-4Fr:2-A-POT-2-19(2MBit)To:JZMSC15,ODF尾纤标签(外线入局外线侧)ODF4-1-1沈阳-辽阳二级干线南环(发)To: ODF3-1-36,ODF尾纤标签(跳纤)ODF4-1-1沈阳浑南(发)-(跳)-辽中(收)二级干线南环To:ODF3-1-27,ODF尾纤标签(波分设备与SDH设备之间)ODF1-2-3Fr:1-B-TWC-9-Tx(λ24)To: 3-A-S16-5-in8,设备侧尾纤标签6-B-SL64-7-outTo:ODF21-1-69,ODF标签(电路调度)ODF3-1-3北京-沈阳1S006IPSSFr:B08-D-LIU19-3-OUTTo:ODF10-4-60[文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!]。

1.172芯子框单元箱1.1.1可安装6个12芯熔配一体化模块的单元箱；1.1.2尺寸：19英寸标准宽度，高：17-22cm,深：22-30cm,可安装在19〃标准机柜和ODF架中；1.1.3功能1.1.3.1熔配一体化模块采用叠加式结构，配置灵活；1.1.3.2抽拉式设计，12芯熔配一体化托盘可单独抽出，满足离架或在架操作使用；1.1.3.3单元箱采用世界先进水平的数控生产线加工工艺流程制造，设计采用业界先进的优质钢板经精密数控冲折成型、整体焊接方案；1.1.3.4单元箱结构刚性强，零件精度高，标准化、互换性高，整体焊接为一体的子框单元箱各零件接地更安全可靠；1.1.3.5各零件表面经过多道前处理工序，再经高档静电喷塑处理，其抗腐蚀能力极强，外形美观大方；1.1.3.6有可靠的光缆固定、开剥、接地保护装置；1.1.4配置清单（见表5）1.2光纤配线架（ODF）1.2.1ODF 结构1.2.1.1结构形式：封闭式；1.2.1.2进缆方向：下进缆；1.2.1.3开门方式：双开前门；1.2.1.4尺寸（高X 宽X深，mm）：574 芯 2200X840X300mm, 504芯 2000X900X300mm；1.2.1.5机架外形尺寸的偏差不超过±2mm,外表面对底部基准面的垂直度公差不大于3mm；1.2.1.6架体采用钣金件，箱体表面采用6三1.2mm厚度的冷轧热镀锌板，立柱等支撑部件采用6三1.5mm厚度的冷轧热镀锌板，其他部件厚度6三1.2mm,整体静电喷塑；1.2.1.7采用19英寸标准机架，576芯可安装8个72芯子框单元箱，504芯可安装7个72芯子框单元箱；1.2.1.8ODF进纤孔及进缆孔应有防尘处理装置；1.2.1.9ODF的安装应具有防震和抗震能力，并提供防震橡胶垫片；1.2.2光缆固定单元1.2.2.1单元式光缆固定，外形整齐美观；1.2.2.2阻燃ABS模压成型基体；1.2.2.3适用于不同直径的光缆固定，可同时固定10根光缆；1.2.2.4完善的接地系统设计，配有接地端子可与机房地网相连;1.2.3标识（丝网印字特别注意）1.2.3.1在配线架前门左上部喷涂广电网络LOGO,颜色为蓝色，高度为65mm，同比例按广电网络商标缩放，见图5；1、产品概述电信行业的迅猛发展使得光纤得到了大规模的应用。

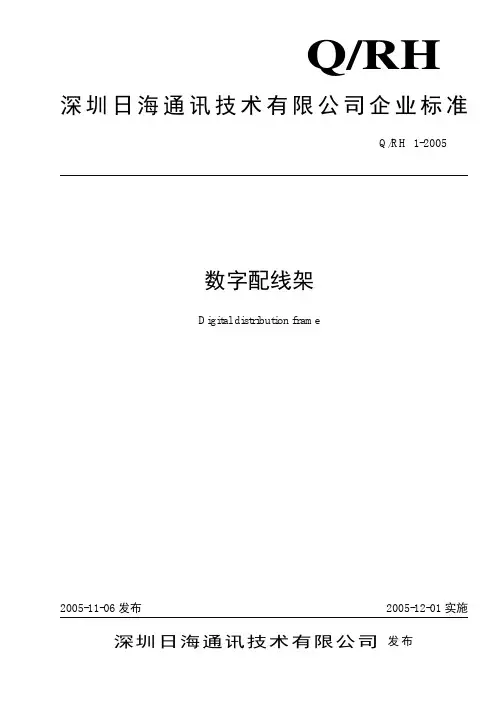

Q/RH深圳日海通讯技术有限公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 定义 (1)4 命名 (2)5 要求 (2)6 试验方法 (7)7 检验规则 (12)8 标志、包装、运输和贮存 (13)前言为规范本公司使用的数字配线架（DDF）的技术要求，特编此标准，本标准适用于数字配线架的检验和验收，并可作为数字配线架设计、生产、使用的技术依据。

本标准根据中华人民共和国通信行业标准YD/T779-1999《数字配线架》以及有关国家标准制定。

本标准由深圳日海通讯技术有限公司提出并归口。

本标准起草单位：深圳日海通讯技术有限公司本标准起草人：丁深根朱小升本标准起草时间：2005年11月6日数字配线架1 范围本标准规定了本公司所生产的数字配线架的技术要求、试验方法等等。

本标准适用于数字配线架的检验和验收，并可作为数字配线架设计、生产、使用的技术依据。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2423.1-2001 电工电子产品环境试验第2部分: 试验方法试验A：低温GB/T 2423.2-2001 电工电子产品环境试验第2部分：试验方法试验B：高温GB/T 2423.9-2001 电工电子产品环境试验第2部分：试验方法试验Cb：设备用恒定湿热GB/T 2423.17-1993 电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB/T 2828.1-2003 计数抽样检验程序第一部分：按接受质量限（AQL）检索的逐批检验抽样计划GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T 3873-83 通信设备产品包装通用技术条件GB 5095.2-1997 电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验GB/T5095.8-1997 电子设备用机电元件基本试验规程及测量方法第8部分：连接器、接触件及引出端的机械试验GB/T 9286-1998 色漆和清漆漆膜的划格试验GB/T 11313-1996 射频同轴连接器第一部分总规范一般要求和试验方法GB/T 12269-90 射频电缆总规范GJB 681A-2002 射频同轴连接器通用规范YD/T 638.11-93 数字通信设备型号命名方法YD/T 779-1999 数字配线架3 定义下列术语和定义适用于本标准。

什么叫ODF、DDF、MDFDDF(digital distribution frame)：数字配线架可以是2M/8M/34M...155M/...等跳线ODF(optical distribution frame)：光纤配线架跳尾纤MDF(main distribution frame)：音频线配线架对应于市话主干专用配线架BDF(building distribution frame) 综合配线架(综合柜、网络柜、各种多媒体配线箱，主要应用于接入网中小区机房到用户端的配线)ADF(advanced(fiber) distribution frame) 超大容量光纤配线架通俗的说他们都是配线的交接设备。

MDF准确的说应当是总配线架，用于传输音频，它一端连接用户线一端连接交换机，主要用于固定电话线的配线;DDF为数配，用于数字终端设备或程控交换机数字信号的配线与转接;ODF为光配，用于光缆干线和区域光缆线路的连接、调线和测试。

BDF、ADF的称呼还没有完全得到业内的统一，不过随着重点从主干网向接入网的转移，相关的设备开始大量使用，这个称呼也很快会普及。

就象二三十年前电信运营商的业务只是语音，配线设备也只有MDF（总配线架），听起来好象各种配线业务都可以完成，随着光纤通信和数据通信业务的崛起，ODF、DDF相继成为配线设备中的一部分，特别是ODF，成为现在通信配线设备中的主要设备，地位超过MDF。

BDF的应用主要是各种接入网的配线设备，特点是体现一个综合性，在最后一公里的接入中，各种业务象数据、语音、多媒体等等分离，这就需要相关的配线设备有很好的通用性和兼容性，于是乎BDF诞生了，现在使用量最多的恐怕就是小区机房内用的19英寸标准机柜，还有楼内使用的各种综合布线设备、多媒体配线箱等；ADF则是光纤产品向另一个方向发展的产物，随着光缆芯数的越来越多（日本NTT已经推出超过3000芯的光缆，国内主干光缆芯数也即将突破1000芯），现在的光纤配线设备通常只有七八百芯的容量，在一些中心局已经很难满足实际需求，这就需要一种超大容量的光配线设备来补充，美国ADC曾于2000年推出概念产品（当时叫NGF-new generation frame，新一代配线架），国内也有一两家有相关产品推出，而且已经开始在网使用了，ADF的特点一是采用了组合式结构，熔配分离，这样也就把施工和维护分开，同时也有利于防护（光缆高压接地可以在地下室完成），另一个特点就是采用立体式跳纤管理，大大减少了维护人员的工作量（不知有没有搞传输的兄弟在ODF上从几百芯光跳纤中试着抽出一根来），当然容量上也可以达到数千芯，完全满足未来的需求，由于目前的市场空间有限，现在推出ADF的厂家更多的是通过这种产品反映公司整体实力，但ADF的应用是早晚的事（不过ADF可不是要取代ODF哦）。

ddf数字配线架接线原理DDF数字配线架是一种用于电信通信网络中的配线设备，其主要功能是实现不同设备之间的连接和信号传输。

在DDF数字配线架的使用过程中，需要遵循一定的接线原理，以确保信号的传输质量和稳定性。

DDF数字配线架的接线原理主要包括以下几个方面：1. 线缆选择：在进行DDF数字配线架的接线时，首先需要选择合适的线缆。

常用的线缆类型包括双绞线、光纤等。

根据具体的通信需求，选择合适的线缆类型，并保证其质量符合要求。

2. 接线规范：在进行接线时，需要按照一定的规范进行操作，以确保接线的正确性和可靠性。

接线人员需要仔细阅读相关接线手册，了解不同设备的接线要求，并按照要求进行操作。

3. 连接方式：DDF数字配线架的接线方式多种多样，常见的有直通连接、交叉连接等。

直通连接是指将两个设备直接连接在一起，交叉连接是指将两个设备的输入和输出互相连接。

不同的连接方式适用于不同的通信需求，接线人员需要根据具体情况选择合适的连接方式。

4. 接线顺序：在进行DDF数字配线架的接线时，需要按照一定的顺序进行操作。

一般情况下，先进行主设备的接线，再进行从设备的接线。

在接线过程中，要注意避免出现接错线、接反线等错误操作，以免影响信号的传输。

5. 接地处理：在进行DDF数字配线架的接线时，还需要进行接地处理。

接地是为了保证设备的安全运行和信号的稳定传输。

接线人员需要按照接地标准进行操作，并确保接地线的连接牢固可靠。

通过以上的接线原理，可以确保DDF数字配线架的正常运行和信号的稳定传输。

在实际应用中，接线人员需要仔细操作，遵循接线原理，确保每一次接线都符合要求。

同时，还需要定期检查和维护配线架，确保其正常工作和长期稳定运行。

DDF数字配线架的接线原理是确保通信网络正常运行的重要环节。

只有在遵循接线原理的基础上，才能实现设备间的连接和信号的传输。

因此，接线人员需要充分了解接线原理，并按照要求进行操作，以确保通信网络的稳定和可靠。

DDF数字配线架DDF数字配线架数字配线架(分不锈钢和冷板)单元体分8系统/16系统/24系统特点:安装在19英⼨机架上,可以⾃由旋转⽅便接配线功能：配线功能：同速率、，同阻抗、同⽅向、在数字配线架上收、发之间构成通信链路的连接⽅式。

跳线功能：同速率、，同阻抗、同⽅向、在数字配线架上任⼀收与任⼀发间进⾏互相连接的⽅式。

转接功能：同速率、，同阻抗、不同⽅向、在数字配线架上任⼀收与任⼀发间进⾏互相连接的⽅式。

测试功能：线序清晰，便于进⾏检测或⾃环测试。

主要技术指标：⼯作温度：+5℃-40℃，相对湿度：≤85%（+30℃）⼤⽓压⼒：70KPa-106KPa 指标：特性阻抗：75Ω⼯作速率：2Mb/s、8Mb/s、34Mb/s、14Mb/s、155Mb/s。

接触电阻：>外导体≤2.5mΩ内导体≤10mΩ绝缘电阻：>10000mΩ（500VDC历时1分钟），⽆击穿、⽆飞弧。

回线间串⾳防卫度：≥70dB（50KHz-233MHz）。

介⼊损耗：≤0.3dB（50KHz-233MHz）。

拉脱⼒：>50N连接器寿命：≥1000次⼀、PLC光分路器：接头类型SC/FC 产品材质ZrO2（陶瓷插⼼）光分路器的制作⼯艺FBT熔融拉锥是制作光分路器最成熟，最便捷的⽅法。

⽬前国内CATV⽹络中应⽤的绝⼤多数为FBT熔融拉锥型分路器。

这种光分路器的光学指标较⾼，性能稳定可靠，经过多年的应⽤已得到普遍认可。

FBT型光分路器的制作过程⼀般分为四个步骤:1．熔融拉锥--在FBT熔融拉锥系统上制作1×2分路器基本单元；2．单元封装--⽤专⽤封装材料封装保护分路器耦合区；3．熔接--根据设计要求，⽤1×2分路器单元组合熔接成1×N型光分4．成品封装--将1×N型光分路器模块化封装。

光分路器的光学指标根据中华⼈共和国通信⾏业标准《光纤耦合器技术条件》YD/T893-1997规定分路器的光学指标包括以下内容：1.附加损耗2附加损耗是指输出光功率之和与输⼊光功率的⽐值：A=-10log其中A---附加损耗,dB；---输出光功率之和,mW;Po---输⼊光功率,mW;1×N型光分路器的附加损耗来源于两个⽅⾯，⼀⽅⾯分路器耦合区光散射产⽣的损耗；另⼀⽅⾯是熔接点产⽣的熔接损耗。

数字配线架科技名词定义中文名称：数字配线架英文名称：digital distribution frame;DDF定义：一种为数字信号的通路、电路和设备提供半永久互连灵活性的机架。

所属学科：通信科技(一级学科) ；通信原理与基本技术(二级学科)本内容由全国科学技术名词审定委员会审定公布目录[隐藏]概述摘要主权项[编辑本段]概述DDF（Digital Distribution Frame）数字配线架数字配线架又称高频配线架，以系统为单位，有8系统，10系统，16系统，20系统等，在数字通信中越来越有优越性，它能使数字通信设备的数字码流的连接成为一个整体，从速率2 Mb/s～155 Mb/s信号的输入、输出都可终接在DDF架上，这为配线、调线、转接、扩容都带来很大的灵活性和方便性。

申请专利号CN200320131481.7专利申请日2003.12.10名称一种数字配线架公开（公告）号CN2671265公开（公告）日2005.01.12类别电学申请（专利权）华为技术有限公司地址518057 广东省深圳市龙岗区坂田华为总部办公楼发明（设计）人赵爱军[编辑本段]摘要本实用新型的一种数字配线架，其用于通讯设备间的信号配线和转接，包括至少一配线子架模块，以及一交叉连接单元，位于该配线子架模块上，该交叉连接单元至少包括一组多个多选一继电器，该多个多选一继电器的至少一接入端口并接在一起，并与一单片机电连接，通过该单片机选择可导通的继电器，进行选择该配线子架模块上的输出端子与输入端子之间的导通；所述并接的接入端口与该配线子架模块上的一侧端子电连接；所述多选一继电器的单一端与所述配线子架模块上的另一侧对应端子电连接。

本实用新型产品可以通过单片机对该DDF架中的交叉连接单元中进行交叉和环回控制操作，简单易行，操作简单，失误率低。

[编辑本段]主权项一种数字配线架，用于通讯设备间的信号配线和转接，其包括至少一配线子架模块，其特征在于，所述数字配线架还包括一交叉连接单元，位于该配线子架模块上，所述交叉连接单元的两个端口分别与所述配线子架模块上的两侧端子电连接，选择该配线子架模块上的输出端子与输入端子之间的导通。

什么叫ODF、DDF、MDFDDF(digital distribution frame)：数字配线架可以是2M/8M/34M...155M/...等跳线ODF(optical distribution frame)：光纤配线架跳尾纤MDF(main distribution frame)：音频线配线架对应于市话主干专用配线架BDF(building distribution frame) 综合配线架(综合柜、网络柜、各种多媒体配线箱，主要应用于接入网中小区机房到用户端的配线)ADF(advanced(fiber) distribution frame) 超大容量光纤配线架通俗的说他们都是配线的交接设备。

MDF准确的说应当是总配线架，用于传输音频，它一端连接用户线一端连接交换机，主要用于固定电话线的配线;DDF为数配，用于数字终端设备或程控交换机数字信号的配线与转接;ODF为光配，用于光缆干线和区域光缆线路的连接、调线和测试。

BDF、ADF的称呼还没有完全得到业内的统一，不过随着重点从主干网向接入网的转移，相关的设备开始大量使用，这个称呼也很快会普及。

就象二三十年前电信运营商的业务只是语音，配线设备也只有MDF（总配线架），听起来好象各种配线业务都可以完成，随着光纤通信和数据通信业务的崛起，ODF、DDF相继成为配线设备中的一部分，特别是ODF，成为现在通信配线设备中的主要设备，地位超过MDF。

BDF的应用主要是各种接入网的配线设备，特点是体现一个综合性，在最后一公里的接入中，各种业务象数据、语音、多媒体等等分离，这就需要相关的配线设备有很好的通用性和兼容性，于是乎BDF诞生了，现在使用量最多的恐怕就是小区机房内用的19英寸标准机柜，还有楼内使用的各种综合布线设备、多媒体配线箱等；ADF则是光纤产品向另一个方向发展的产物，随着光缆芯数的越来越多（日本NTT已经推出超过3000芯的光缆，国内主干光缆芯数也即将突破1000芯），现在的光纤配线设备通常只有七八百芯的容量，在一些中心局已经很难满足实际需求，这就需要一种超大容量的光配线设备来补充，美国ADC曾于2000年推出概念产品（当时叫NGF-new generation frame，新一代配线架），国内也有一两家有相关产品推出，而且已经开始在网使用了，ADF的特点一是采用了组合式结构，熔配分离，这样也就把施工和维护分开，同时也有利于防护（光缆高压接地可以在地下室完成），另一个特点就是采用立体式跳纤管理，大大减少了维护人员的工作量（不知有没有搞传输的兄弟在ODF上从几百芯光跳纤中试着抽出一根来），当然容量上也可以达到数千芯，完全满足未来的需求，由于目前的市场空间有限，现在推出ADF的厂家更多的是通过这种产品反映公司整体实力，但ADF的应用是早晚的事（不过ADF可不是要取代ODF哦）。

DDF、ODF架简单介绍及相关资料的查询1、DDF架DDF架简称：数字配线架，用于用户中继与传输电路间的跳接。

以往DDF架分正面（高速）单元和背面（低速）单元,高速单元和低速单元相比有塞孔，可用于测试、环路等维护工作，现在为维护方便，背面也采用高速单元。

一般来说，正面单元接传输设备提供的支路通道,背面单元接用户中继(如交换中继等），两者之间通过跳线连接后即可开放业务。

DDF架自身故障和跳线故障一般会引起支路信号丢失、支路误码、告警指示（AIS）、对告等告警。

一般情况下，在DDF架的横条上都标有该端子的所对应的电路名称、所处传输设备的网元以及对应的槽道号,在DDF 架架顶都标有DDF号及正反面，如：1A(1A：DDF1机架的正面，进传输机房的正对面为正面）,1B(1B:DDF1机架的背面)。

比如现有电路：E05-06A—08—10：解释为:右边第5排第6个DDF架正面第8排(从上往下数)第10个2M，DDF架上的2M顺序一般是从上往下,从左往右。

2、ODF架ODF架简称：光纤配线架,用于传输线路单元与光缆外线之间的跳接、光纤转接.光纤通过ODF架上面的法兰盘对接.如对接不良，会引起无光、线路误码、帧失步、告警指示(AIS）、对告等告警。

ODF架在也有好几种类型,例如：常州太平洋ODF，深圳世纪人通讯ODF，日海通讯以及NEC—ODF等等。

一般情况下，外缆都是通过光纤连接器连到ODF架的内侧,而尾纤是接在ODF架的外侧。

在ODF架上都标有相应的标签，其中标有光缆的名称以及该位置所对应的系统名称。

目前广安市电信局ODF架的架顶都标有架名例如：01-ODF架；架里面各个框也标有框号例如：A；框里面有几排有几芯都用1，2，3……….标出来的.只要熟练掌握DDF和ODF架的使用常识，标签清楚整洁，然后根据传输机房提供的资料就能完成对相关资料的准确查询。
