MDF音频配线架说明书

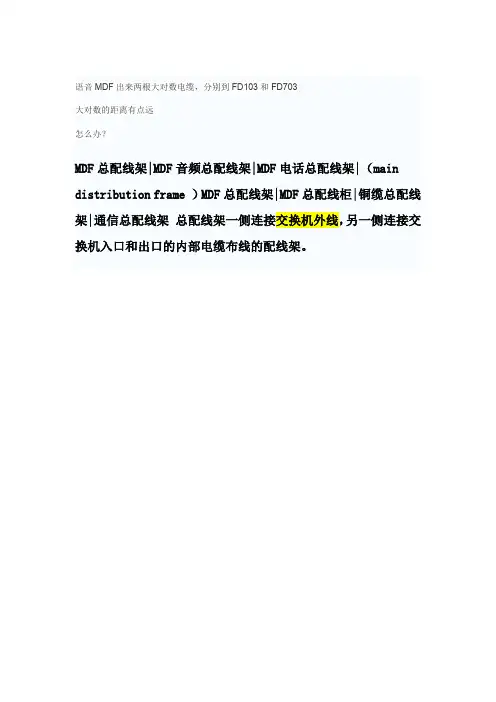

语音MDF出来两根大对数电缆，分别到FD103和FD703大对数的距离有点远怎么办？MDF总配线架|MDF音频总配线架|MDF电话总配线架|（main distribution frame ）MDF总配线架|MDF总配线柜|铜缆总配线架|通信总配线架总配线架一侧连接交换机外线，另一侧连接交换机入口和出口的内部电缆布线的配线架。

MDF总配线架|MDF总配线柜|铜缆总配线架|通信总配线架共为MDF（总配线架）产品系列随着国内配线行业的发展，日益趋于小型化，并且MDF改造将成为下一个建设重点，共为公司一直跟踪行业建设重点，充分为局方建设着想，研制出各种更具适合性产品。

●产品特点◇安全性：完善可靠的过压、过流保护功能；塑料件均采用阻燃塑料，达到国际FV-0级和UL94-V0级阻燃标准；◇先进性：双层双卡口、卡口镀金，创新的三点式卡接（IDC）技术使卡接耐力持久，并增强了导线卡接时的气密性；◇适应性：高密度的横、直排模块减小了体积，增大了操作空间，尤其适合MDF改造；◇管理性：模块化结构，组件化架体、不需打孔安装，所有测试操作、告警等均正面操作，并可并架扩容或背靠背安置，节省机房空间；◇系统性：各种系统的改造解决方案.●依据标准..MDF产品参照国内外同类产品的优点，严格遵循各种行业标准：1. YD/T694-1999《总配线架》2. YD/T611-1993《通信电缆交接箱》3. YD/T740-1995《通信电缆分线盒》4. YD/T881-1996《通信电缆分线箱技术条件》●技术指标1.环境要求：工作温度：-5℃～+40℃2贮存温度: -25℃～55℃3工作相对湿度: ≤85%（+30℃）4贮存相对湿度: ≤75%5大气压力：70KPa～106Kpa2.设备机架：1机架高度：2000mm、2200mm、2600mm2机架材料：铝型材3操作方式：全正面操作4机框颜色：电信蓝、电信灰5接地方式：铜条6绝缘电阻：>1000MΩ（500VDC）7耐电压：≥1000V（50HzAC）/min3.模块指标：1)结构尺寸：横排：103（H）×219（W）×75（D）；直排：185（H）×118（W）×102（D）2)导线材料：单股塑料绝缘导线；3)芯线直径：0.4-0.6mm；4)最大外径（包括绝缘层在内）：≤1.4mm5)单根导线沿槽口垂直方向的拉脱力：≥25N；6)保安器簧片与接线排端子片间的接触压力：f＞50g7)卡接寿命：＞200次 4.保安单元1)直流击穿电压Udc=230（+30/-40）V；2)脉冲击穿电压Umax≤800V(1000V/μs电压上升率时)；3)耐雷电冲击能力：能通过下面的模拟雷击试验。

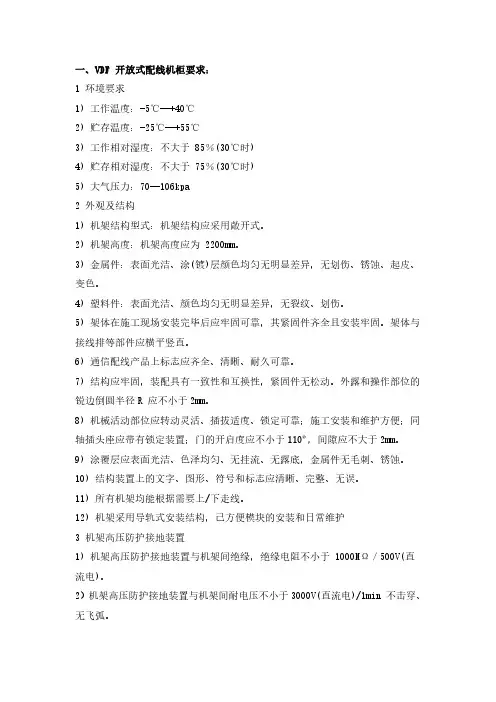

一、VDF开放式配线机柜要求：1环境要求1)工作温度：-5℃—+40℃2)贮存温度：-25℃—+55℃3)工作相对湿度：不大于85％(30℃时)4)贮存相对湿度：不大于75％(30℃时)5)大气压力：70—106kpa2外观及结构1)机架结构型式：机架结构应采用敞开式。

2)机架高度：机架高度应为2200mm。

3)金属件：表面光洁、涂(镀)层颜色均匀无明显差异，无划伤、锈蚀、起皮、变色。

4)塑料件：表面光洁、颜色均匀无明显差异，无裂纹、划伤。

5)架体在施工现场安装完毕后应牢固可靠，其紧固件齐全且安装牢固。

架体与接线排等部件应横平竖直。

6)通信配线产品上标志应齐全、清晰、耐久可靠。

7)结构应牢固，装配具有一致性和互换性，紧固件无松动。

外露和操作部位的锐边倒圆半径R应不小于2mm。

8)机械活动部位应转动灵活、插拔适度、锁定可靠；施工安装和维护方便；同轴插头座应带有锁定装置；门的开启度应不小于110º，间隙应不大于2mm。

9)涂覆层应表面光洁、色泽均匀、无挂流、无露底，金属件无毛刺、锈蚀。

10)结构装置上的文字、图形、符号和标志应清晰、完整、无误。

11)所有机架均能根据需要上/下走线。

12)机架采用导轨式安装结构，已方便模块的安装和日常维护3机架高压防护接地装置1)机架高压防护接地装置与机架间绝缘，绝缘电阻不小于1000MΩ／500V(直流电)。

2）机架高压防护接地装置与机架间耐电压不小于3000V(直流电)/1min不击穿、无飞弧。

二、MDF音频配线产品性能1、总配线架（MDF）主要技术指标1)卡口适用导线直径：Φ0.4～Φ0.6mm2)卡接片与导线连接3)卡接片材料：锡磷青铜4)卡接片材料镀层：银，接触部分镀层厚度＞5μS：5)可重复卡接＞200次6)成端接触电阻：≤3mΩ7)单根导线延卡口垂直方向的拉脱力：＞25N8)卡口气密性：＞50%9)电流1A时动作时间：≤0.8秒10)FS反应速度：≤8秒11)雷电嵌置电压：≤400V（4KV，10/700ms波型）12)遵循标准：YD/694-2004《总配线架》通信行业标准2、测试接线排：【外观质量和功能】：1)金属件：表面光洁、涂(镀)层颜色均匀无明显差异，无划伤、锈蚀、起皮、变色。

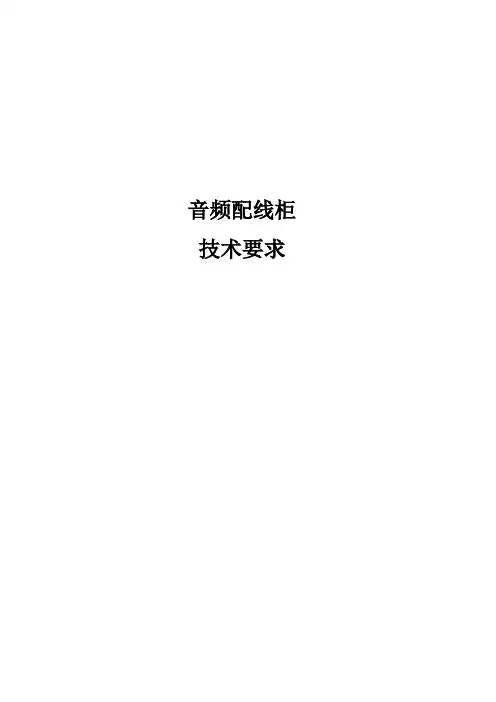

音频配线柜技术要求一、概述本技术规范书适用于XXX工程的音频配线柜（MDF），该音频配线柜容量为600回。

二、音频配线柜1. 供货范围2.性能指标2.1工作环境1）工作温度：－5℃~＋45℃2）大气压力：70kpa~106kpa3）储存温度：－25℃~＋55℃4）相对温度：不大于85%（＋30℃时）5）海拔高度：1580m左右2.2 保安、测试接线排1）卡口适用导线直径：φ0.3～φ0.7mm。

2）卡接片材料：锡磷青铜。

3）成端接触电阻：不大于1MΩ。

4）单根导线延长卡口垂直方向的拉脱力：＞25N。

5）塑料材料：阻燃ABS。

6）卡口气密性：＞55%。

2.3 保安单元1）电流1A时动作时间：≤0.8秒。

2）FS反应速度：≤8秒。

3）雷电箝置电压：≤584V（4KV,10/700μs波型）。

4）耐电力线碰触能力：试验电压Ｕac(max)=220Vr.m.s, f=50Hz，持续时间在15分钟条件下，设备不起火，不燃烧。

5）失效保护（FS）功能：当放电管放电电流达2.5A时，放电回路中的a线或b线在15秒内接地。

6）常温电阻＜22Ω, a、b线阻值差＜2Ω。

7）过流防护功能：不动作电流：100mA1小时不动作（试验电压为直流60V，环境温度＋40℃。

8)保安模块应标明规格型号明确过压和过流值。

限流特性：3. 设备要求：坚固、耐用；具有故障告警及越限告警功能。

4. 机柜尺寸：600mm×600mm×2000mm（长×宽×高）。

5. 机柜颜色：按运行单位的要求为准。

三、备品件及专用工具投标方需提供运行所必须的备板及常规维护工具。

MDF：打线刀、断路塞、测试塞绳。

四、技术服务1. 投标方在设备合同签定后，向设计单位提供如下技术文件：1）设备技术文件1套/台2）系统配置图3）设备结构尺寸和重量等安装图4）所供设备详细配置清单，分项报价及总价5）安装材料，工具等清单6）保安单元测试报告7）产品合格证2. 现场服务在设备安装工程中，投标方应免费派人负责指导，并负责调试等工作。

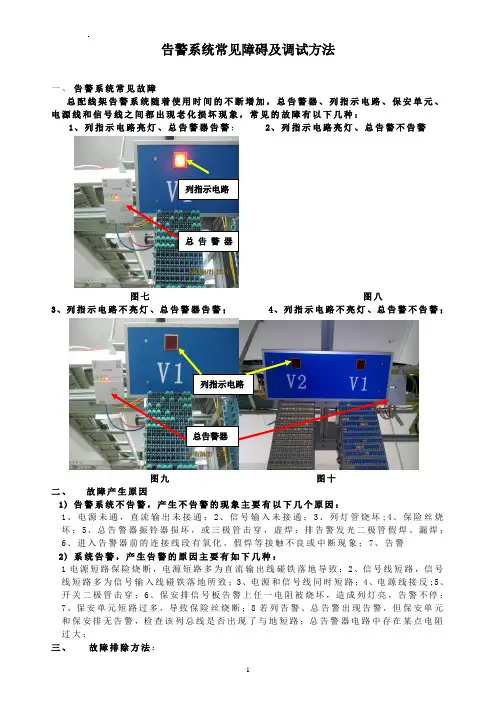

告警系统常见障碍及调试方法一、 告警系统常见故障总配线架告警系统随着使用时间的不断增加，总告警器、列指示电路、保安单元、电源线和信号线之间都出现老化损坏现象，常见的故障有以下几种：1、列指示电路亮灯、总告警器告警；2、列指示电路亮灯、总告警不告警图七 图八3、列指示电路不亮灯、总告警器告警；4、列指示电路不亮灯、总告警不告警；图九 图十二、 故障产生原因1) 告警系统不告警，产生不告警的现象主要有以下几个原因：1、电源未通，直流输出未接通；2、信号输入未接通；3、列灯管烧坏;4、保险丝烧坏；5、总告警器振铃器损坏，或三极管击穿，虚焊；排告警发光二极管假焊、漏焊；6、进入告警器前的连接线段有氧化、假焊等接触不良或中断现象；7、告警2) 系统告警，产生告警的原因主要有如下几种：1电源短路保险烧断，电源短路多为直流输出线碰铁落地导致；2、信号线短路，信号 线短路多为信号输入线碰铁落地所致；3、电源和信号线同时短路；4、电源线接反;5、 开关二极管击穿；6、保安排信号板告警上任一电阻被烧坏，造成列灯亮，告警不停；7、保安单元短路过多，导致保险丝烧断；8若列告警、总告警出现告警，但保安单元 和保安排无告警，检查该列总线是否出现了与地短路；总告警器电路中存在某点电阻 过大；三、 故障排除方法：1、列指示电路亮灯、总告警器告警（如图七所示）：该故障说明告警系统正常工作，只是模块和保安单元有短路和烧坏现象，检查机架上直列模块和保安单元是否出现光告警现象。

如果有将发光保安单元更换掉就可以排除故障，如果无光告警现象就要检查模块之间的信号连接线和模块内部连接线是否短路或直接接地，检查项目如下：1)模块之间信号线是否有短路或接地；2)模块内部信号连接线是否短路或接地；3)告警系统是否出现误告警；4)保安单元是否有光告警；5)如果以上都正常说明告警系统连接正常并且处于工作状态，通常在亮列指示电路的那一列进行故障排除。

选定列指示电路亮其中一列开始调试，然后逐列排除并将其它告警列的列信号线暂时断开。

宁夏电力公司固原供电局1 总的要求1.1 一般规定1.1.1 投标者必须具备权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

投标者或供货厂（商）（包括分包厂商）应具有设计、制造和提供过与本工程相类似的，或规模更大，较规定的条件更严格的设备的业绩，至少要有30套1年以上的成功商业运行经验。

所投标的设备必须经过有资质的检测机构的检测。

如发现有失实情况，招标方有权拒绝该投标。

1.1.2 投标者应仔细阅读招标文件，包括商务和技术部分的所有规定。

由投标者提供的技术规范应与本技术规范书中规定的要求相一致。

投标者也可以推荐满足本技术规范书要求的类似的定型产品，但必须提出详细的技术偏差。

1.1.3 本规范书并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标者应提供符合IEC和ITU-T最新版本的标准和本规范书要求的成熟系统和优质产品。

1.1.4 投标者提供的设备必须是标准的，技术上是先进和成熟的，元器件、材料是崭新的。

1.1.5 技术规范书经双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.1.6 本技术规范书中涉及的有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。

1.1.7 本技术规范书未尽事宜，由招标者和投标者在合同技术谈判时协商确定。

1.2 投标者资格和投标要求1.2.1 投标者资格投标者在投标文件中应提供下列有关资格文件，否则视为非响应性投标。

（1）投标者或供货厂（商）提供同类设备相应的最终用户的使用情况证明。

投标者应列出中华人民共和国境内用户的名单、电话、联系人和投运的时间以及系统的功能等。

（2）投标者或供货厂（商）拥有的由权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

（3）投标者或供货厂（商）具有履行合同所需的设备生产能力的文件资料。

（4）投标者有能力履行合同设备维护保养、修理及其他服务义务的文件。

（5）投标者或供货厂（商）提供的投标设备型号一致的型式和例行试验报告。

M D F音频配线架说明书-CAL-FENGHAI.-(YICAI)-Company One1音频配线架说明书用户手册许昌许继昌南通信设备有限公司河南省许昌市许由西路2725号，邮编 461000电话传真MDF音频配线架一、总配线架架体及结构1、双面跳线式（架体结构见图1）1）架体高度h1系列尺寸：按工程需要。

2)新建机房架体高度h1系列尺寸原则上采用上述规格。

3)扩容改造机房架体高度h1尺寸可参照原有机房。

4)端子板排列原则：面向端子板，横列端子板排列方式按从左到右，从上到下。

直列端子板排列方式按从左到右，从上到下。

序号从001起向上递增。

( 图1）2、单面跳线式1)架体高度尺寸系列：按工程需要。

2)新建机房架体高度h1系列尺寸原则上采用上述规格。

扩容改造机房新增的配线架架体高度h1系列尺寸应参照机房在用配线架的规格。

3)最下层接线排下底边离地高度：不小于250mm。

4)端子板排列原则：直列横列间隔排列。

面向端子板，横列端子板排列方式按从左到右，从上到下。

直列端子板排列方式按从左到右，从上到下。

序号从001起向上递增。

3、模块内部结构1)直列模块：10×10回线2)横列模块：08×08回线，08×12回线，08×16回线，10×10回线，08X32回线（高密），16X16回线（高密）10×10回线横列模块外形尺寸图:5*10回横列模块 19英寸3U高度4、组柜式1)柜体尺寸：按工程需要，配线架是19英寸机架式安装2)模块在柜内的布置及技术要求根据工程需要参照、、小节确定。

二、材料2、总配线架用带导轨滚动滑梯应牢固、安全可靠、滑动灵活、具有防脱落装置。

总配线架用梯子的要求见YD/T694-2004《总配线架》附录D。

四、保护地线1、安装保安接线排的直列（成端架或混装架）上应装有单独的整体铜质地线汇流条，其横断面应不小于16mm2 ，且应与各个保安接线排保护地线可靠电气连接。

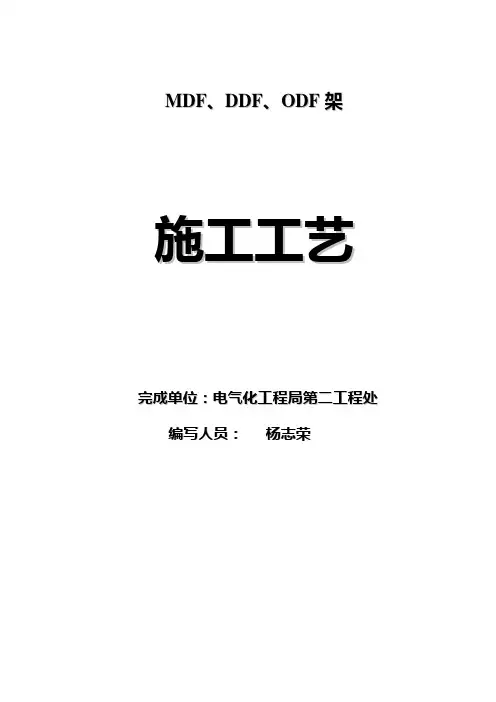

M D F、D D F、O D F架施工工艺完成单位：电气化工程局第二工程处编写人员：杨志荣二00四年三月1适用范围本工艺参照多条铁路通信系统及辽宁省高速公路的施工实际情况而编写。

本工艺适用于铁路通信、高速公路通信系统设备安装，凡设计到有关MDF、DDF、ODF部分，尤其是在铁路通信系统的施工。

其它领域的有关配线架的施工也可参照此法。

2施工前准备2.1 施工前必须对操作人员进行培训，使操作人员熟练掌握本工艺的操作方法。

经考试合格后，才能上岗。

2.2 根据技术资料，对所需工具、仪表、材料统一进行清点、检查，确认数量、型号等是否满足施工要求，并按类别放置，不易区分的材料作好记录。

对欠缺部分应及时提供物质申请予以补齐，便于施工时使用。

2.3 MDF、DDF、ODF设备的安装位置参照有关设计图纸予以确定。

2.4对施工现场依照设计图纸进行勘察，如有出入要现场和建设单位进行确认，为正式施工打下基础。

3设备安装、配线3.1设备开箱验货设备运到施工现场后，将设备平放到地面上，设备的正面朝上，用启钉器启掉设备包装箱上的铁钉，移开包装箱盖，从包装箱里移出设备，去掉设备的里层包装，对照设备到货清单，分别对MDF、DDF、ODF进行开箱验货，看到货的数量和到货清单是否相符，设备完好情况如何，并做好详细记录。

MDF主要看接线排、保安单元、测试线、卡线刀、绝缘片、告警设施、测试记录及相应的安装螺栓是否齐全；DDF主要看数字配线单元、同轴头的型号和数量、测试线、接地装置及相应的佩带工具是否齐全和一致；ODF主要看光纤配（熔）接单元是否满足要求，法兰盘、单头尾纤、跳纤、收容盘等是否符合设计要求。

3.2设备安装3.2.1 设备安装应符合下列要求设备安装位置应符合设计要求；机架与地面垂直，其前后左右倾斜偏差不应大于机架高度的1‰；机架固定牢固可靠，插拔器件时机架不摇晃；机架接地必须连接良好。

3.2.2 底座的安装：按照图纸，把对应的设备底座摆放在合适的位置，用记号笔对准底座的安装孔在地面上划好固定记号，移开底座，按照胀管螺栓的型号选取相应型号的钻头，安装在冲击电钻上，把冲击电钻的钻头对准已经做好记号的位置，使冲击电钻垂直于地面，接通电源，开始钻孔。

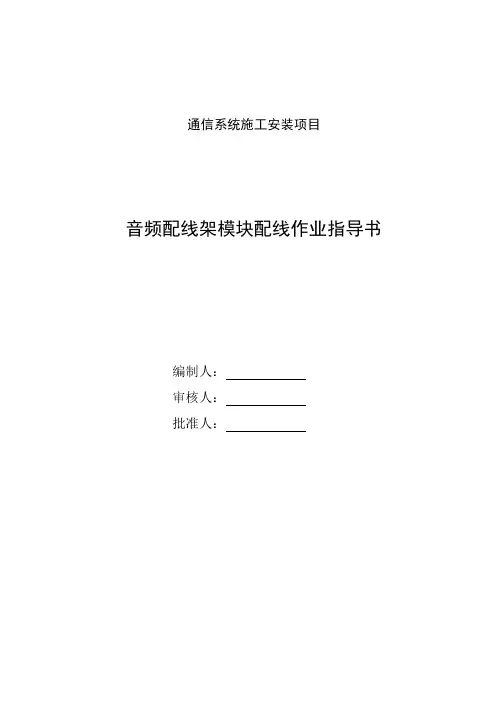

通信系统施工安装项目音频配线架模块配线作业指导书编制人：审核人：批准人：音频配线架模块配线作业指导书1适用范围适用于城市轨道交通车站音频配线架科隆模块配线安装施工。

2作业条件及施工准备2.1作业条件作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2施工准备车站音频配线架科隆模块配线安装所涉及的机柜施工完成，施工劳动组织配备、材料准备及设备工器具的配置。

3引用施工技术标准（1）《城市轨道交通通信工程质量验收规范》（GB50382-2006）（2）《地下铁道工程施工及验收规范》（GB50299-2003）（3）《铁路通信工程施工技术指南》（TZ205-2009）（4）《铁路通信、信号、电力、电力牵引供电工程施工安全技术规程》（TB10306-2009，J949-2009）（5）《通信系统施工蓝图》。

4作业内容（1）施工准备：根据盘面布置图对机柜内模块位置、数量进行检查确认。

（2）音频配线架（VDF）科隆模块定位。

（3）音频配线架（VDF）科隆模块安装。

（4）音频线缆开剥整理排列：根据现场情况进行线缆长度比划，开剥芯线进行缠绕管防护，开剥处进行热缩管防护。

（5）音频线缆卡接成端：在模块处用卡刀将芯线卡接到模块上。

（6）音频线缆成端测试：用短路筛子进行通断测试。

（7）填写记录。

5施工技术标准（1）核对音频配线架（VDF）科隆模块和线缆的规格、型号、安装位置应符合设计要求。

（2）机柜柜内电缆走向顺直，余留形状、大小一致、绑扎牢固。

（3）科隆模块模块卡线牢固、平直、整齐，接触良好。

6工序流程及操作要点6.1工序流程图图4-4-1工序流程图6.2操作要点（1）施工准备1）按照装配图清点核对设备、材料及配件数量。

2）核实现场线缆敷设，机柜设备、模块安装情况。

1.172芯子框单元箱1.1.1可安装6个12芯熔配一体化模块的单元箱；1.1.2尺寸：19英寸标准宽度，高：17-22cm,深：22-30cm,可安装在19〃标准机柜和ODF架中；1.1.3功能1.1.3.1熔配一体化模块采用叠加式结构，配置灵活；1.1.3.2抽拉式设计，12芯熔配一体化托盘可单独抽出，满足离架或在架操作使用；1.1.3.3单元箱采用世界先进水平的数控生产线加工工艺流程制造，设计采用业界先进的优质钢板经精密数控冲折成型、整体焊接方案；1.1.3.4单元箱结构刚性强，零件精度高，标准化、互换性高，整体焊接为一体的子框单元箱各零件接地更安全可靠；1.1.3.5各零件表面经过多道前处理工序，再经高档静电喷塑处理，其抗腐蚀能力极强，外形美观大方；1.1.3.6有可靠的光缆固定、开剥、接地保护装置；1.1.4配置清单（见表5）1.2光纤配线架（ODF）1.2.1ODF 结构1.2.1.1结构形式：封闭式；1.2.1.2进缆方向：下进缆；1.2.1.3开门方式：双开前门；1.2.1.4尺寸（高X 宽X深，mm）：574 芯 2200X840X300mm, 504芯 2000X900X300mm；1.2.1.5机架外形尺寸的偏差不超过±2mm,外表面对底部基准面的垂直度公差不大于3mm；1.2.1.6架体采用钣金件，箱体表面采用6三1.2mm厚度的冷轧热镀锌板，立柱等支撑部件采用6三1.5mm厚度的冷轧热镀锌板，其他部件厚度6三1.2mm,整体静电喷塑；1.2.1.7采用19英寸标准机架，576芯可安装8个72芯子框单元箱，504芯可安装7个72芯子框单元箱；1.2.1.8ODF进纤孔及进缆孔应有防尘处理装置；1.2.1.9ODF的安装应具有防震和抗震能力，并提供防震橡胶垫片；1.2.2光缆固定单元1.2.2.1单元式光缆固定，外形整齐美观；1.2.2.2阻燃ABS模压成型基体；1.2.2.3适用于不同直径的光缆固定，可同时固定10根光缆；1.2.2.4完善的接地系统设计，配有接地端子可与机房地网相连;1.2.3标识（丝网印字特别注意）1.2.3.1在配线架前门左上部喷涂广电网络LOGO,颜色为蓝色，高度为65mm，同比例按广电网络商标缩放，见图5；1、产品概述电信行业的迅猛发展使得光纤得到了大规模的应用。

1 技术参数和性能响应表1 技术参数和性能要求响应表2 技术要求（音频配线部分）2．1 总体要求2.1.1 投标人必须具有3年以上配线架（柜）设计、制造经验，并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件。

2.1.2本技术规范书为国家电网公司综合配线架技术规范文件。

适用于综合配线架功能设计、结构、性能、安装和试验等方面的技术要求。

2.1.3 本技术规范书依据中华人民共和国通信行业标准YD/T694—2004《总配线架》、泰尔认证中心《配线设备认证实施规则VD.3》，设备厂商提供的产品应符合其规定。

随着标准的修订，设备厂商提供的产品应符合最新标准的要求。

2.1.4 如果投标人没有以书面形式对本规范书的条文提出异议, 则意味着投标人提供的设备(或系统)完全符合本技术规范书的要求。

2.1.5 本设备规范书未尽事宜, 由买卖双方协商确定。

2.1.6投标人应逐条应答本范书。

2．2总配线架架体及结构2.2.1 双面跳线式（架体结构见图1）1）架体高度h1系列尺寸：按工程需要。

2)新建机房架体高度h1系列尺寸原则上采用上述规格。

3)扩容改造机房架体高度h1尺寸可参照原有机房。

4)端子板排列原则：面向端子板，横列端子板排列方式按从左到右，从上到下。

直列端子板排列方式按从左到右，从上到下。

序号从001起向上递增。

( 图1）2.2.2 单面跳线式1)架体高度尺寸系列：按工程需要。

2)新建机房架体高度h1系列尺寸原则上采用上述规格。

扩容改造机房新增的配线架架体高度h1系列尺寸应参照机房在用配线架的规格。

3)最下层接线排下底边离地高度：不小于250mm。

4)端子板排列原则：直列横列间隔排列。

面向端子板，横列端子板排列方式按从左到右，从上到下。

直列端子板排列方式按从左到右，从上到下。

序号从001起向上递增。

2.2.3 模块内部结构1)直列模块：10×10回线2)横列模块：08×08回线，08×12回线，08×16回线，10×10回线，08X32回线（高密），16X16回线（高密）10×10回线横列模块外形尺寸图:2.2.4 组柜式1)柜体尺寸：按工程需要2)模块在柜内的布置及技术要求根据工程需要参照 4.2.1、4.2.2、4.2.3小节确定。

南昌电信MDF告警系统培训资料景德镇普天通信设备厂2007年8月12日目录一、概述二、保安单元工作原理三、保安排告警工作原理四、列灯工作原理五、告警信号盘工作原理六、MDF配线架强电入侵分析七、常见故障分析附图1：JPX43II、V型告警系统流程图附图2：HPX06II型告警系统流程图附图3：告警信号盘功能示意图一、概述MDF告警系统是用声、光告警形式来提醒测量室工作人员保安单元出现故障，使工作人员能及时对通信线路上出现的故障进行维护。

MDF告警系统一般分为四级：保安单元告警、保安接线排告警、列告警、总告警。

这四级告警的关系如图一。

保安单元告警保安单元告警保安接线排告警．．．．．．．．．．．．列告警保安单元告警保安接线排告警．．．．．．总告警．．．．．．保安接线排告警列告警列告警图一二、保安单元工作原理保安单元性能指标：1、正常工作情况下，保安单元的限制电压应在 190V和260V之间。

2、保安单元的限制电压高于300V，或低于170V，就认为保安单元的性能已严重劣化；严格来说，保安单元的限制电压高于260V，或低于190V，保安单元的性能已劣化。

3、保安单元a、b线的常温电阻应小于等于22Ω，保安单元a、b线之间的电阻差小于等于2Ω。

保安单元的作用保安单元的主要是起保护作用，有两部分：过流保护、过压保护。

过流保护功能由热敏电阻（PTC）实现，这部分功能保安单元不告警。

过压保护功能由放电管和FS（失效保护）装置实现，动作后保安单元发出告警信号。

保安单元有三种类型：1、无发光二极管发光指示的保安单元：图二2、发光二极管发光指示的保安单元：图三3、前端开路、发光二极管指示的保安单元图四当过压电流从外线进入保安单元时，放电管动作并发热，滑块、易熔片或热熔管熔化，外线、信号线接通地线，发光二极管发光指示，同时把告警信号送到保安排的告警系统。

三、保安排告警工作原理保安排告警主要有以下几种类型:1. 保安排每10回线有发光二极管发光指示的,如:FA8-04型保安排.其电原理图如下:图五保安排的红线上下复接至总告警的直流输出(-48V),蓝线上下复接至列灯的黄线,若1～10回线中有一保安单元动作,即视为此保安单元对地短路.图四中第一根信号线接地,则R1、HL1两端有-48V的电位差,因R1阻值为4.7K,使得流过HL1的电流约为10mA左右,发光二极管能正常发光,同时接地信号通过V1传送至蓝线,与列告警灯构成回路,图五中的V1～V10起的是反向隔离作用, 若V1～10有某二极管开路,则对应的10回线中有保安单元动作时，可看到10回线告警灯亮,但告警信号传不到列灯上去,若V1～V10有某二极管短路,则可看到对应的10回线灯因该列有告警的10回线灯亮而一起亮.但该行并无告警的保安单元.2. 保安排告警有发光二极管指示(百回线告警灯),如FA8-39Ⅱ型、FA8-39Ⅴ型,其电原理图如下:图六当有保安单元动作时,即视为图六的某对应的信号线对地短路,地通过保安单元的发光二极管,保安排的电阻、发光二极管与列告警灯的信号输入构成回路,保安单元发光二极管发光指示该单元有告警,保安排的发光二极管也发光指示该保安排有告警.列告警灯的电路原理如图七所示:图七列告警灯的红线与总告警的直流输出相连，黑线与总告警的地的相连，蓝线与总告警的信号输入相连，黄线与排的黄线相连，当有保安单元动作时，地通过保安单元、保安接线排电路、R1、V2、V3、V4、V5构成回路，通过R3给V6提供基级偏置电流，使V6导通，L1列灯发光；另外，通过V1给总告警提供信号输入。

什么叫ODF、DDF、MDFDDF(digital distribution frame)：数字配线架可以是2M/8M/34M...155M/...等跳线ODF(optical distribution frame)：光纤配线架跳尾纤MDF(main distribution frame)：音频线配线架对应于市话主干专用配线架BDF(building distribution frame) 综合配线架(综合柜、网络柜、各种多媒体配线箱，主要应用于接入网中小区机房到用户端的配线)ADF(advanced(fiber) distribution frame) 超大容量光纤配线架通俗的说他们都是配线的交接设备。

MDF准确的说应当是总配线架，用于传输音频，它一端连接用户线一端连接交换机，主要用于固定电话线的配线;DDF为数配，用于数字终端设备或程控交换机数字信号的配线与转接;ODF为光配，用于光缆干线和区域光缆线路的连接、调线和测试。

BDF、ADF的称呼还没有完全得到业内的统一，不过随着重点从主干网向接入网的转移，相关的设备开始大量使用，这个称呼也很快会普及。

就象二三十年前电信运营商的业务只是语音，配线设备也只有MDF（总配线架），听起来好象各种配线业务都可以完成，随着光纤通信和数据通信业务的崛起，ODF、DDF相继成为配线设备中的一部分，特别是ODF，成为现在通信配线设备中的主要设备，地位超过MDF。

BDF的应用主要是各种接入网的配线设备，特点是体现一个综合性，在最后一公里的接入中，各种业务象数据、语音、多媒体等等分离，这就需要相关的配线设备有很好的通用性和兼容性，于是乎BDF诞生了，现在使用量最多的恐怕就是小区机房内用的19英寸标准机柜，还有楼内使用的各种综合布线设备、多媒体配线箱等；ADF则是光纤产品向另一个方向发展的产物，随着光缆芯数的越来越多（日本NTT已经推出超过3000芯的光缆，国内主干光缆芯数也即将突破1000芯），现在的光纤配线设备通常只有七八百芯的容量，在一些中心局已经很难满足实际需求，这就需要一种超大容量的光配线设备来补充，美国ADC曾于2000年推出概念产品（当时叫NGF-new generation frame，新一代配线架），国内也有一两家有相关产品推出，而且已经开始在网使用了，ADF的特点一是采用了组合式结构，熔配分离，这样也就把施工和维护分开，同时也有利于防护（光缆高压接地可以在地下室完成），另一个特点就是采用立体式跳纤管理，大大减少了维护人员的工作量（不知有没有搞传输的兄弟在ODF上从几百芯光跳纤中试着抽出一根来），当然容量上也可以达到数千芯，完全满足未来的需求，由于目前的市场空间有限，现在推出ADF的厂家更多的是通过这种产品反映公司整体实力，但ADF的应用是早晚的事（不过ADF可不是要取代ODF哦）。
