网孔分析法

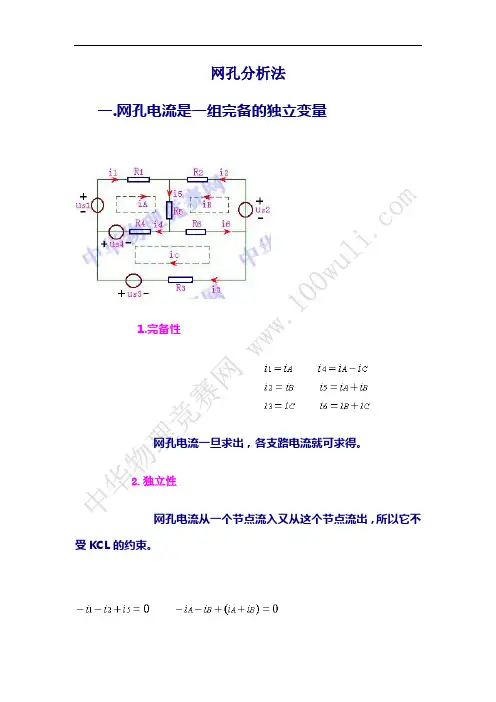

网孔分析法一.网孔电流是一组完备的独立变量1.完备性网孔电流一旦求出，各支路电流就可求得。

2.独立性网孔电流从一个节点流入又从这个节点流出，所以它不受KCL的约束。

网孔电流彼此独立无关所以，网孔电流是一组完备的独立变量。

二.网孔方程的建立应用KVL列回路电压方程等号左端是网孔中全部电阻上电压降之和，等号右端为该网孔中全部电压源电压升之和。

R1+R4+R5=R11第一网孔中自电阻R5=R12一、二两网孔中互电阻－R4=R13一、三两网孔中互电阻U s1-U s4=U s11第一网孔中电压源电压升之和1.自电阻×网孔电流+互电阻×相邻网孔电流=该网孔中电压源电压升之和2.自电阻为正，互电阻有正有负，两网孔电流流过互电阻时方向相同取正,方向相反时取负。

例1 试列写图示电路的网孔方程组例2 电路如图示，已知：Us=5V,R1=R2=R4=R5=1Ω,R3=2Ω, μ=2 求U1受控源与独立源一样对待，但要找出控制量与未知量的关系。

在介绍节点分析法之前，先介绍一下两种电源模型的等效变换两种电源模型的等效变换（参看教材第四章第4、第5节） 1.实际电压源模型2.实际电流源模型3.两种电源模型的等效变换u=R s'i s-R s'i 如果两电源在端钮上等效§2-2 节点分析法一.节点电位是一组完备的独立变量1.完备性：如果各节点电位一旦求出，各个支路电压就可求得，进而可求得各支路电流。

2.独立性：节点电位不受KVL的约束，节点电位彼此独立无关。

二.节点方程的建立等号左端为通过各电导流出的全部电流之和，右端为流进该节点电流源之和。

1.自电导节点电位+互电导相邻节点电位=流进该节点的电流源电流2.自电导为正，互电导为负。

例1 求图示电路中I1及I2结论：电压源支路一端接地可减少方程数，如没有接地，注意电压源支路有电流，设一电流列入方程，再列一辅助方程。

例2 试列写图示电路的节点方程组结论：受控源与独立源一样对待，但要找出控制量与未知量的关系。

电路分析网孔分析法和节点分析电路分析是电路理论和实际电路设计中的重要部分。

在电路分析中，有两种主要的方法，即网孔分析法和节点分析法。

本文将详细介绍这两种方法，并从理论和实践两个层面对这两种方法进行比较和对比。

首先，我们来看网孔分析法。

网孔分析法是通过将电路划分为若干个网孔来进行分析的方法。

网孔是由电路元件组成的闭合路径。

在网孔分析法中，我们可以根据基尔霍夫定律和欧姆定律，得到各个网孔中的电流和电压之间的关系。

通过解这些方程，我们可以得到电路中各个元件的电流和电压。

相对而言，网孔分析法适用于复杂的电路，因为通过合理划分网孔，可以降低计算复杂度。

其次，我们来看节点分析法。

节点分析法是通过将电路划分为若干个节点来进行分析的方法。

节点是电路中的交叉点或连接点。

在节点分析法中，我们可以根据基尔霍夫定律和欧姆定律，得到各个节点的电流和电压之间的关系。

通过解这些方程，我们可以得到电路中各个元件的电流和电压。

相对而言，节点分析法适用于简单的电路，因为节点分析法只需要解线性方程组，计算较为简单。

接下来，我们比较和对比这两种分析方法。

首先，网孔分析法和节点分析法都是基于基尔霍夫定律和欧姆定律进行分析的。

这两个定律是电路分析的基础，无论是网孔分析法还是节点分析法，都离不开这两个定律。

其次，网孔分析法和节点分析法在计算复杂度上有所不同。

网孔分析法需要对每个网孔进行分析和计算，所以在实际应用中可能需要解较多的方程，计算复杂度较高。

而节点分析法只需要解线性方程组，所以计算复杂度相对较低。

因此，网孔分析法适用于复杂的电路，而节点分析法适用于简单的电路。

最后，网孔分析法和节点分析法在电路分析结果的表示上有所不同。

在网孔分析法中，我们通常会得到各个网孔中的电流值，而在节点分析法中，我们通常会得到各个节点的电压值。

所以，在实际应用中，我们可以根据需要选择不同的方法，以得到更加直观和实用的分析结果。

综上所述，网孔分析法和节点分析法都是重要的电路分析方法，在不同的场景下，可以选择不同的方法进行电路分析。

网孔分析法及节点分析法概述概述网孔分析法和节点分析法是电路分析中常用的两种方法，用于求解复杂电路中的电流和电压。

本文将对这两种方法进行概述，并介绍它们的应用范围和优缺点。

一、网孔分析法网孔分析法，也称为基尔霍夫第二定律法，通过应用基尔霍夫定律来分析电路中的电流和电压。

该方法基于电流的守恒定律和电压的环路定律。

1. 应用范围网孔分析法适用于回路数较少且每条支路中包含较多元件的电路。

它将电路拆分为若干个网孔，每个网孔中的电流可以通过基尔霍夫定律来求解。

这种方法在使用电流源或需要求解电路中的电流时非常有效。

2. 求解步骤网孔分析法的求解步骤如下：1) 选择合适的回路方向，并给每个回路方向标记正向箭头。

2) 为每个网孔选择一个未知电流作为变量，并为其标记符号。

3) 列出每个网孔中基尔霍夫定律的方程。

4) 根据基尔霍夫定律的方程组，解出未知电流的值。

5) 利用欧姆定律和基尔霍夫定律，求解电路中的电压和电流。

3. 优缺点网孔分析法的优点在于能够简化复杂电路的分析过程，将电路分解为多个小型网孔进行分析，提高了计算的精确性。

然而，该方法对于回路较多且元件较少的电路并不适用，因为这样的电路更适合使用节点分析法来求解。

二、节点分析法节点分析法，也称为基尔霍夫第一定律法，通过应用基尔霍夫定律来分析电路中的电流和电压。

该方法基于电压的守恒定律和电流的汇聚定律。

1. 应用范围节点分析法适用于回路数较多且每个节点连接的支路数较多的电路。

它将电路拆分为若干个节点，通过节点电流和基尔霍夫定律来求解电路中的电压和电流。

该方法在使用电压源或需要求解电路中的电压时非常有效。

2. 求解步骤节点分析法的求解步骤如下：1) 选择一个节点为参考节点，将其电位定义为零。

2) 为每个节点选择一个未知电流作为变量，并为其标记符号。

3) 列出每个节点处的基尔霍夫定律方程。

4) 根据基尔霍夫定律的方程组，解出未知电流的值。

5) 利用欧姆定律和基尔霍夫定律，求解电路中的电压和电流。

相量模型的网孔分析法和节点分析法相量模型是一种用于分析电力系统中电流和电压的工具，它将复数形式的电流和电压表达为矢量的形式，以便更好地理解和计算电力系统中的各种参数。

相量模型有两种分析方法，分别是网孔分析法和节点分析法。

一、网孔分析法：网孔分析法也称为基尔霍夫电压法，是一种用于解决小型电路中电流和电压分布的方法。

它基于基尔霍夫定律，通过电压的正负符号来确定电压的方向和大小。

网孔分析法的基本思想是，在每个闭合回路中，电压的代数和为零。

具体步骤如下：1.标记电路中的所有分支电流和电压源。

2.在回路中选择一个方向，并标记所有的电流方向，通常需要满足电压降的方向。

3.在每个回路中应用基尔霍夫第一定律，列出等式。

4.通过解这些等式，计算未知电流和电压。

网孔分析法的优点是能够减少未知量的个数，简化计算。

但是，该方法通常适用于电路规模较小和电压源较多的情况下，对于复杂的电路往往不适用。

二、节点分析法：节点分析法也称为基尔霍夫电流法，是一种用于解决大型电路中电流和电压分布的方法。

它基于基尔霍夫定律，通过电流的代数和为零来确定电流的大小和方向。

节点分析法的基本思想是，在每个节点上，电流的代数和为零。

具体步骤如下：1.标记电路中的所有分支电流和电压源。

2.选择一个节点作为参考节点，并将其电势设为零。

3.在每个节点上应用基尔霍夫第一定律，列出等式。

4.通过解这些等式，计算未知电流和电压。

节点分析法的优点是可以应用于复杂电路，计算比较方便。

缺点是需要处理大量的方程，对于大型电路，求解过程可能比较复杂。

总结：相量模型的网孔分析法和节点分析法是两种基于基尔霍夫定律的分析电路的方法。

网孔分析法适用于较小的电路，通过回路中电压的正负来确定电压的大小和方向；节点分析法适用于大型电路，通过节点上电流的代数和为零来确定电流的大小和方向。

这两种方法各有优缺点，应根据实际情况选择合适的方法进行电路的分析。

最新实验一网孔分析法实验实验报告实验目的：本实验旨在通过一网孔分析法，探究电路中电流与电压的分布规律，加深对基尔霍夫电压定律（KVL）和基尔霍夫电流定律（KCL）的理解，并掌握一网孔分析法在电路分析中的应用。

实验设备和材料：1. 电路板2. 电阻器、电源、电压表、电流表3. 导线4. 示波器（可选，用于观察电流和电压波形）实验原理：一网孔分析法是一种基于KVL和KCL的电路分析方法。

在一个含多个网孔的电路中，选择一个网孔作为主网孔，其余的网孔为从网孔。

通过对主网孔施加一个已知的电流源，并测量其他网孔中的电流，可以推算出整个电路的电流和电压分布。

实验步骤：1. 根据实验要求搭建电路，确保电路连接正确无误。

2. 选择合适的网孔作为主网孔，并在该网孔中接入已知电流源。

3. 使用电压表和电流表测量主网孔及其他网孔中的电流和电压。

4. 记录所有测量数据，并根据KVL和KCL计算电路中其他未知电流和电压。

5. 对比理论计算结果与实际测量值，分析可能存在的误差来源。

实验结果与分析：1. 汇总实验数据，制作电流-电压表格。

2. 绘制电路的I-V特性曲线。

3. 分析实验误差，讨论可能的误差因素，如仪器精度、接触电阻、温度变化等。

4. 根据实验结果，验证一网孔分析法的有效性，并探讨其在复杂电路分析中的应用潜力。

结论：通过本次实验，我们成功地应用了一网孔分析法来分析电路，并得出了电流和电压的分布情况。

实验结果与理论计算相符，验证了该方法的准确性。

此外，实验过程中对误差的分析有助于提高实验技能和对电路分析的深入理解。
