网孔分析回路分析结点分析解析网孔分析(Mesh analysis)也称为网孔电流分析(Mesh current analysis),是一种分析电路中电流的方法。
回路分析(Loop analysis)和结点分析(Node analysis)是分析电路中电压和电流的方法。
1.网孔分析网孔分析是应用基尔霍夫定律进行分析的一种方法,基本思想是将电流方程和电压方程结合起来,用矩阵方程解出未知电流。
基尔霍夫定律可以概括为:(1)基尔霍夫第一定律(节点定律):一个节点的电流流入等于流出的总和。
(2)基尔霍夫第二定律(回路定律):沿着一个闭合回路的电压和电流的代数和为零。

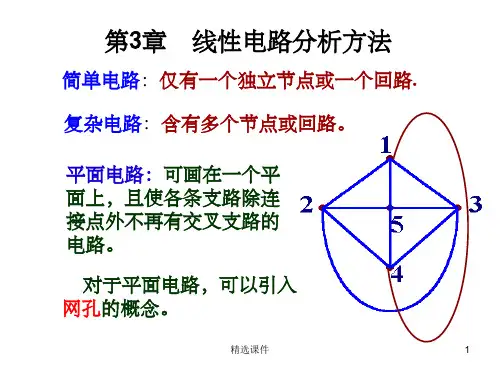

按照网孔的定义,电阻器与电源间没有分叉或分合。
电路中的每个电阻器与电源之间形成一条网孔。
每个网孔中的电流可以用符号I1、I2等表示。
通过网孔分析,我们可以得到每个网孔中的电流值,进而计算电阻器上的电压、功率等。
2.回路分析回路分析是应用基尔霍夫定律进行分析的一种方法。
基于回路定律,我们可以设置回路方程并求解未知变量。
在回路分析中,我们可以根据回路方程求解各种未知变量,包括电流、电压、功率等。
3.结点分析结点分析是应用基尔霍夫定律进行分析的一种方法。
基于结点定律,我们可以设置结点方程并求解未知变量。
在结点分析中,我们可以根据结点方程求解各种未知变量,包括电流、电压、功率等。
网孔分析、回路分析和结点分析是三种常用的电路分析方法。
它们在不同情况下有着各自的优势和适用性。
选择合适的分析方法取决于电路的特点和问题的要求。
熟练掌握这三种方法将有助于工程师更好地理解电路,并解决实际问题。
网孔电流法一、网孔电流方程出发点进一步减少方程数,用未知的网孔电流代替未知的支路电流来建立方程。
图3.3-1所示电路,共有n=4个节点,b=6条支路(把电压源和电阻串联的电路看成一条支路)。
显然,独立的网孔数为b-n+1=3个。
1、网孔电流设想每个网孔中有一个假想的电流沿着构成该网孔的各条支路循环流动,把这一假想的电流称为网孔电流(mesh current),如图3.3-1中的分别表示网孔a、b、c的网孔电流。
电路中各支路电流就可以用网孔电流表示结论:用3个网孔电流表示了6个支路电流。
进一步减少了方程数。
2、网孔电流方程根据KVL,可得图3.3-1电路的网孔电流方程网孔电流方程的一般形式自电阻×本网孔电流±Σ(互电阻×相邻网孔电流)= 本网孔中沿网孔电流方向的所有电压源的电位升之和自电阻(self resistance)是各网孔中所有支路电阻之和,互电阻(mutual resistance)是两个相邻网孔之间的共有电阻。
第二项前的正负号由相邻网孔电流与本网孔电流在互电阻上流过的方向是否一致来决定,若一致取正号;反之取负号。
网孔电流法分析电路的一般步骤确定电路中的网孔数,并设定各网孔电流的符号及方向。
按常规,网孔电流都取顺时针或逆时针方向。
列写网孔电流方程,并求解方程,求得各网孔电流。
由求得的网孔电流,再求其他的电路变量,如支路电流、电压等。
例3.3-1 图3.3-1所示电路中,已知us1=21V,us2=14V,us3=6V,us4=us5=2V,R1=3Ω,R2=2Ω,R3=3Ω,R4=1Ω,R5=6Ω,R6 =2Ω,求各支路电流。
解:1. 电路的网孔为3个。
设定3个网孔电流的符号及方向如图3.3-1所示。
2.列写网孔方程网孔a:网孔b:网孔c:代入参数,并整理,得解得网孔电流为:3.由网孔电流求各支路电流2、全欧姆定律只有一个网孔的电路,称为单回路电路(single loop circuit)。
