电子设备维修作业指导书一、引言在日常生活中,电子设备的使用已经无处不在。
然而,随着设备使用量的增加,设备出现故障的概率也相应增大。
为了解决这一问题,本指导书旨在提供电子设备维修的详细步骤和注意事项,帮助读者正确维修电子设备并保障其正常运行。
二、材料准备1. 工具:螺丝刀、镊子、焊锡等常用电子设备维修工具。
2. 材料:电子元器件、焊锡丝、绝缘胶带等维修所需材料。
三、常见故障及排除方法1. 设备无法启动:a) 检查电源线是否连接牢固。
b) 检查电源插座是否通电。
c) 检查设备接线是否完好。
2. 屏幕显示异常:a) 检查屏幕连接线是否松动。
b) 调节屏幕亮度和对比度。
c) 检查显卡是否正常。
3. 设备运行缓慢:a) 清理设备中的垃圾文件。
b) 执行磁盘清理和碎片整理操作。
c) 升级设备内存。
4. 设备发出异常噪音:a) 检查设备内部是否有异物。
b) 润滑设备运转部件。
c) 更换磨损的部件。
5. 设备无法连接到网络:a) 检查网络连接线是否插好。
b) 重启路由器或调制解调器。
c) 检查设备网络设置是否正确。
四、安全注意事项1. 在开始维修之前,务必将设备断电并拔掉电源插头。
2. 避免长时间接触电子元器件,尤其是未排除电荷的电容。
3. 在使用焊接工具时,戴上防火眼镜和耐热手套,确保工作环境安全。
五、维修流程示例以下为一个电脑无法启动的维修流程示例:1. 断开电源并拔掉电源插头,确保安全。
2. 使用螺丝刀打开电脑主机,检查电源连接线是否牢固。
3. 若连接线松动,重新连接;若断线,更换连接线。
4. 将电源插头插入电源插座,重新启动电脑,观察问题是否解决。
5. 若问题仍然存在,可能是主板或电源出现故障,建议寻求专业维修人员的帮助。
六、总结本指导书提供了电子设备维修的基本步骤和注意事项,希望能够帮助读者解决一些常见的故障。
然而,电子设备的维修并非简单的任务,对于复杂故障,我们建议寻求专业维修人员的帮助,以确保设备能够得到有效修复并延长使用寿命。

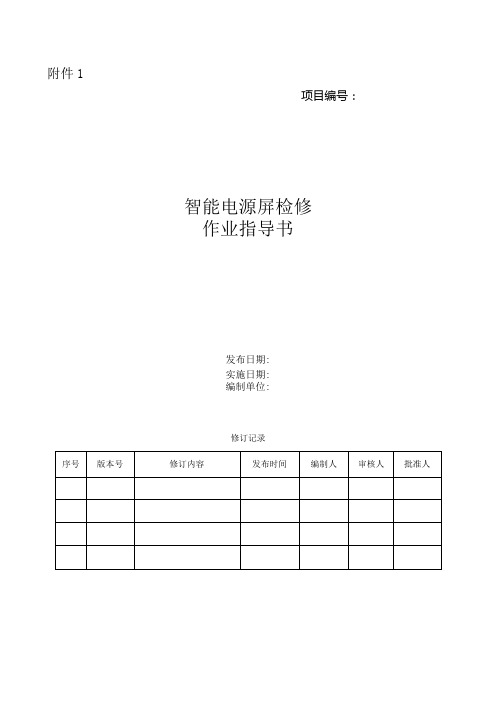

附件1项目编号:智能电源屏检修作业指导书发布日期:实施日期:编制单位:修订记录智能电源屏检修作业指导书1.适用范围:本作业指导意见规定了智能电源屏的检修作业程序、项目、内容及相关标准。
本作业指导意见适用于智能电源屏的检修作业。
2.工具工装、作业材料2.1材料:鹿皮、白绸布。
2.2工具:通信电台、万可专用改锥、一、十字通信改锥、个人工具、吸尘器、剥线钳、偏口、3mm、4mm、5mm、6mm管拧子、照明灯具、毛刷、照明工具。
2.3仪表:万用表、钳流表、500V兆欧表、相序表,电子点温计。
3.安全风险提示3.1人身安全:注意工具绝缘,作业人员站在绝缘胶皮上,带电作业必须一人作业,一人防护,使用用电设备时必须使用漏电保护器,拆卸模块防止砸伤碰伤。
3.2 设备安全:注意工具不得封连带电端子,拆卸器材零件及螺丝防止掉落到电源屏内部,拆卸的零件器材做好防护,插拔模块时不得用力过猛,防止损坏模块及底座,检修作业完毕后必须进行相关实验,确保设备状态良好。
3.3作业安全:计划好检修工作量,点前不超范围准备,作业不延点,点闭及时清点工具。
4.安全措施4.1联系要点:清楚作业影响范围及作业时间,掌握发生异常的应急措施。
4.2 分工作业:分工要具体,检查、试验、程序方法、步骤要清楚4.3作业纪律:检修作业必须做到“三不动”,“三不离”。
5.作业流程图6. 智能电源屏检修作业程序、项目、内容及相关标准6.1登记联系要点,与现场配合人员确定施工时间及影响范围6.1.1向现场工区配合人员了解电源屏使用情况。
6.1.2查看电源屏模块使用情况及各种数据和历史故障记录,特别是近期的,以便在检修中重点检查、测试、试验。
6.2检查、试验、测试6.2.1检查内容6.2.1.1检查地线安装牢固;电流互感器、各种模块应可靠接地;6.2.1.2各种器件安装插接牢固,可动部分操作灵活无磨卡,各种开关位置正确;6.2.1.3检查各部配线端子牢固,配线无破皮、暗伤;6.2.1.4检查各种输入、输出、故障指示灯、仪表应良好,显示正确;6.2.1.5检查输入输出防雷元件是否良好。
直流屏检修作业指导书1 范围1.1 本规程适用于金牛坪水电厂直流系统及蓄电池的检修与维护。
1.2 本规程规定了金牛坪水电厂直流系统及蓄电池的整体检修的周期、项目、工艺和标准以及部件检修的工艺、步骤、标准。
1.3 本规程适用于检修维护人员、生产管理人员对直流系统及蓄电池的检修管理。
2 规范性引用文件和资料下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本标准。
DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》GZDW智能高频开关直流电源系统技术手册胶体阀控式固定型铅酸蓄电池dryfit系列使用维护手册3 术语与定义下列术语和定义适用于本标准。
3.1 整体检修指根据直流系统的检修周期和有关规定,对直流系统进行的检修工作。
整体检修中列出的各部件的检修方法详见“6.5 设备主要检修流程项目、工艺、标准”。
3.2部件检修指根据某个部件的检修周期和有关规定,对其单独进行的检修工作;一般应在不影响直流系统的运行状态下进行,工期不宜过长。
3.3 初充电(first charge)新的蓄电池在交付使用前,为完全达到荷电状态所进行的第一次充电。
初充电的工作程序应参照制造厂家说明书进行。
3.4 恒流充电(constant current charge)充电电流在充电电压范围内,维持在恒定值的充电。
3.5 均衡充电(equalizing charge)为补偿蓄电池在使用过程中产生的电压不均匀现象,使其恢复到规定的范围内而进行的充电。
3.6 恒流限压充电(constant-current limit voltage charge)先以恒流方式进行充电,当蓄电池组端电压上升到限压值时,充电装置自动转换为恒压充电,至到充电完毕。

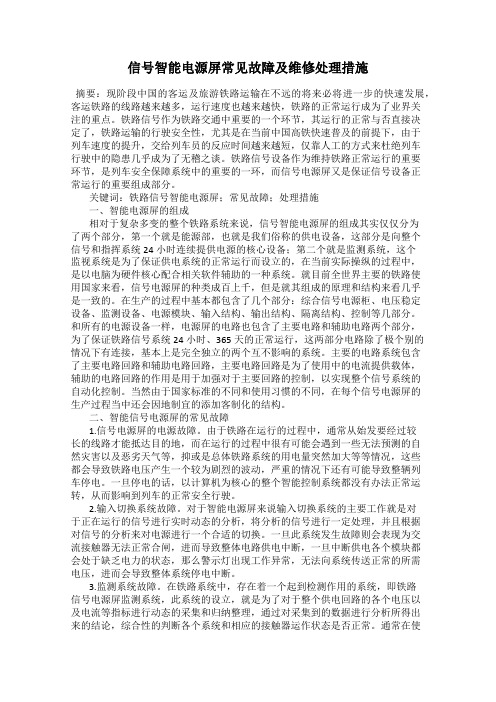

信号智能电源屏常见故障及维修处理措施摘要:现阶段中国的客运及旅游铁路运输在不远的将来必将进一步的快速发展,客运铁路的线路越来越多,运行速度也越来越快,铁路的正常运行成为了业界关注的重点。
铁路信号作为铁路交通中重要的一个环节,其运行的正常与否直接决定了,铁路运输的行驶安全性,尤其是在当前中国高铁快速普及的前提下,由于列车速度的提升,交给列车员的反应时间越来越短,仅靠人工的方式来杜绝列车行驶中的隐患几乎成为了无稽之谈。
铁路信号设备作为维持铁路正常运行的重要环节,是列车安全保障系统中的重要的一环,而信号电源屏又是保证信号设备正常运行的重要组成部分。
关键词:铁路信号智能电源屏;常见故障;处理措施一、智能电源屏的组成相对于复杂多变的整个铁路系统来说,信号智能电源屏的组成其实仅仅分为了两个部分,第一个就是能源部,也就是我们俗称的供电设备,这部分是向整个信号和指挥系统24小时连续提供电源的核心设备;第二个就是监测系统,这个监视系统是为了保证供电系统的正常运行而设立的,在当前实际操纵的过程中,是以电脑为硬件核心配合相关软件辅助的一种系统。
就目前全世界主要的铁路使用国家来看,信号电源屏的种类成百上千,但是就其组成的原理和结构来看几乎是一致的。
在生产的过程中基本都包含了几个部分:综合信号电源柜、电压稳定设备、监测设备、电源模块、输入结构、输出结构、隔离结构、控制等几部分。
和所有的电源设备一样,电源屏的电路也包含了主要电路和辅助电路两个部分,为了保证铁路信号系统24小时、365天的正常运行,这两部分电路除了极个别的情况下有连接,基本上是完全独立的两个互不影响的系统。
主要的电路系统包含了主要电路回路和辅助电路回路,主要电路回路是为了使用中的电流提供载体,辅助的电路回路的作用是用于加强对于主要回路的控制,以实现整个信号系统的自动化控制。
当然由于国家标准的不同和使用习惯的不同,在每个信号电源屏的生产过程当中还会因地制宜的添加客制化的结构。
编号:高频开关电源直流充电屏全部校验作业指导书编写:年月日审核:年月日批准:年月日单位:1范围本指导书适用于高频开关电源直流充电屏校验。
2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文.本作业指导书出版时,所有版本均为有效.所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
国家电网安监[2005]83号国家电网公司电力安全工作规程(变电站和发电厂电气部分)DL/T 637-1997《阀控式密封蓄电池定货技术条件》DL/T 459-2000《电力系统直流电源柜定货技术条件》DL/T 5044-95《火力发电厂、变电所直流系统设计技术规定》DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》JB/T 9568—2000 电力系统继电器、保护及自动装置通用技术条件DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程湖北省电力公司关于《变电站直流系统保险及负荷开关配备的规定》高频开关电源直流系统产品技术说明书3修前准备3.1准备工作安排人员要求3.23.4 材料3.5 危险点分析3。
6 安全措施4.高频开关电源直流系统全部校验流程图→→→→→→↓←←←←←←↓→→→→5.作业程序和作业标准5.1开工5。
2检修电源的使用5.3 检修内容和工艺标准5.4 状态检查5.5完工。

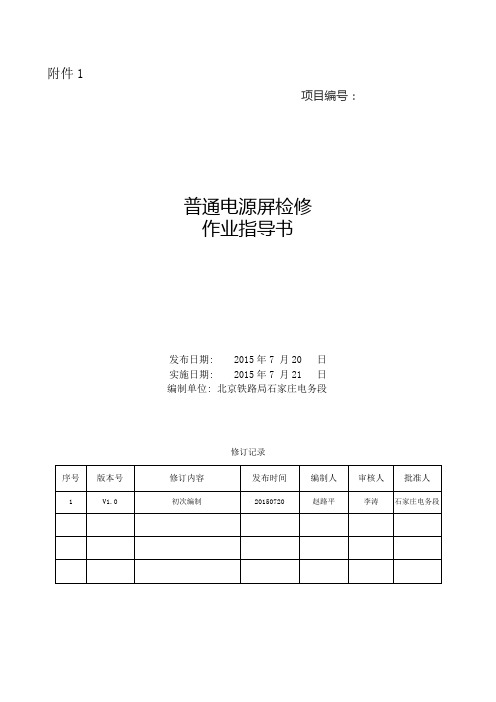

附件1项目编号:普通电源屏检修作业指导书发布日期: 2015年7 月20 日实施日期: 2015年7 月21 日编制单位: 北京铁路局石家庄电务段修订记录普通电源屏检修作业指导书1.适用范围:本作业指导意见规定了普通电源屏的检修作业程序、项目、内容及相关标准。
本作业指导意见适用于普通电源屏的检修作业。
2.工具工装、作业材料2.1材料:鹿皮、白绸带、表示灯泡、各种保险芯。
2.2工具:通信电台、个人工具、吸尘器、管拧子、扳子4-12mm、扁毛刷、照明工具。
2.3仪表:万用表、钳流表、500V兆欧表、相序表,电子点温计。
3.安全风险提示3.1人身安全:工具做好绝缘防护,作业时人员站在绝缘胶皮上,带电作业必须一人作业,一人防护,使用用电设备时必须使用漏电保护器,拆卸器材防止砸伤碰伤。
3.2 设备安全:注意工具不得封连带电端子,拆卸器材零件及螺丝防止掉落到电源屏内部,拆卸的零件器材做好防护,插拔继电器时不得用力过猛,防止损坏底座,检修作业完毕后必须进行相关实验,确保设备状态良好。
3.3作业安全:计划好检修工作量,点前不超范围准备,作业不延点,点闭及时清点工具。
4.安全措施4.1联系要点:清楚作业影响范围及作业时间,掌握发生异常的应急措施。
4.2 分工作业:分工要具体,检查、试验、程序方法、步骤要清楚。
4.3作业纪律:检修作业必须做到“三不动”,“三不离”。
5.作业流程图6. 普通电源屏检修作业程序、项目、内容及相关标准6.1登记联系要点6.1.1检修人员在《行车设备检查登记薄》登记,登记内容包括:工作内容、日期、时间,经车站值班员签字后方可进行检修作业。
6.1.2倒屏时,需向电务段调度登记、要号,在天窗点内进行倒屏。
6.2.各部件清扫检查6.2.1各表示灯显示正确、玻璃不破损。
6.2.2各种旋钮开关无裂纹、无过大旷动、螺丝紧固。
6.2.3各零部件安装牢固、不松动、无脱落可能、继电器无异状,接触良好。
6.2.4电容器、整流器、变压器无过热、过大噪音、无氧化现象。
智能型电源屏专业工区检修作业指导书一、通用型1 检修准备1.1 预测预判。
通过信号集中监测,对被检站电源屏输入、输出电源的电压、电流曲线,输出电源对地漏流进行调阅分析,针对可能存在的问题,提出检修要求。
1.2 访问。
访问被检站电源屏所在工区,电源屏运行情况,存在问题及需求。
1.3 派班会。
施工负责人召集现场工区、专业工区作业人员,明确各检修作业组负责人、电源断、送电责任人、室内外防护员、作业时间节点、检修要求和安全预判及安全讲话。
1.4 工具及仪表准备。
照明灯、螺丝刀、克丝钳、尖嘴钳、剥线钳、长嘴钳、扳手、电铬铁、联络工具、防护员防护用具、万用表、交、直流电流钳形表等。
1.5 材料准备。
毛巾、棉纱、焊锡丝、松香、各种规格万可端子、不同规格的螺丝若干等。
2 智能电源屏检修作业流程2.1 施工检修前检查:做到一听、二看、三摸,基本了解电源屏运行情况。
2.1.1 一听:听交流接触器无异响,各电源模块无异响,风冷风机无异响2.1.2 二看:四项内容查看电源屏监控单元报警情况,记录监测到的输入、输出的电压、电流等数据;查看各电源模块电源、工作、故障、保护等指示灯正常,并联冗余输出的电源模块的输出电流均流;查看输入、输出防雷模块无劣化;查看接触器配线、输入、输出端子配线和套管不变色、不老化。
2.1.3 三摸:四个部位摸电源模块面板温升是否正常;摸接触器及配线、输入、输出端子配线温升是否正常;摸电源输入、模块输入、电源输出断路器是否正常;摸隔离变压器等温升是否正常。
2.1.4 四测(可在检修开始,停电前):测三相电源的相序相位测两路输入电源相位、相序,(如UⅠA-ⅡA≒UⅠB-ⅡB≒UⅠC-ⅡC,则两路电源相序一致,如UⅠA-ⅡA≒UⅠB-ⅡB≠UⅠC-ⅡC,或UⅠA-ⅡA ≠UⅠB-ⅡB≒UⅠC-ⅡC,或UⅠA-ⅡA≒UⅠC-ⅡC≠UⅠB-ⅡB,则两路电源相序不一致,如UⅠA-ⅡA≒UⅠB-ⅡB≒UⅠC-ⅡC<100V则两路电源相位基本一致)2.2 检修中:做到一停电、二检修、三送电试验、测试、四复查核对。
黑熊系列电源故障检修方法一. 不开机①检查保险丝已烧断发黑:检修方法:检查保险丝已烧断发黑,则电路中存在严重的短路或过流,需依次检查BD1-BD4 ; C5; C6;Q1;Q2;Q502等元件。
通常情况仅发现BD1-BD4;C5;C6有损坏的,则更换坏掉的元件即可通电试机。
如果检查发现Q1;Q2;Q502有损坏的则需进一步扩大检查范围。
如果Q1;Q2有损坏的则检查R4A;R5A 是否已开路,D3;D5是否已击穿,Q3;Q4是否正常D12;D13是否击穿等(见图一)。
如果Q502有损坏的则需检查Q501;IC501;IC502;R505;R503;R507;R512和D503;D504的相关负载元件(见图二)。
更换坏掉的元件即可通电试机。
②保险丝完好,无+5VSB :检修方法:通电检查C5-C6两端是否有300V 电压,如无则检查交流输入和整流电路。
如有300V 电压,则测Q502栅极是否有0.6V-1.5V 电压。
如为0V 则检查R501;R506;R504等是否开路,如有0.6V-1.5V 则检查R505;R503;R507;R508;D502;D503;Q502;T2;IC501等元件(见图二)。
③仅+5VSB 正常,其他各组无输出:检修方法:通电并将PS-ON 开关打开,测IC1(DBL494)第4脚电压。
则:﹡A 第4脚电压为0V :则检查IC1的12脚是否为13V 左右,14;15;16脚是否为5V 。
如上述引脚电压正常则依次检查Q3;Q4;T2;Q1;Q2;T1及其推动或偏置元件是否变质,开路,虚焊等。
如上述引脚电压不正常则检查D504;C510和IC1本身。
﹡B第4脚电压为4V左右:先测Q6的集电极电压,负载机的PS-ON为开时Q6集电极电压应为0V。
如为3V-5V则检查Q6;Q7和他们的偏置元件。
如为0V则检查各输出整流管及其负载电路和IC2(LM339)及其外围电路(见图三)。
电务段中站电气集中电源屏专业工区检修作业指导书
1 作业前准备
1.1 结合电源屏秋鉴、问题库等信息,明确本次检修克缺内容。
1.2 联系相关工区配合施工。
1.3 召开作业预想会,布置检修任务,明确作业地点、任务、作业人和防
护人,布置劳动和行车安全针对性措施。
1.4 工具准备:联络工具、螺丝刀、套筒、电烙铁、组合工具(套)、毛
刷、万用表、兆欧表、相序表、秒表、照明工具等。
1.5 材料准备:各种板件、指示灯泡等常用器材以及应急备件。
2 检修流程
一检修、二测量、三调整、四试验。
2.1 检修:检修六个步骤(检查项目可同时进行,无顺序要求)2.1.1各部输入、输出端子接线紧固,焊点检查。
2.2 测试:测试五项内容
2.2.1测试输入电源相序和相位、电源屏输入和输出的电压和电流。
2.2.2测试输出电源对地绝缘,对地电压,漏流。
2.2.3各种输出电源交叉电压测试。
2.2.4测试三相输出负载电流平衡。
2.2.5测试各部件温度;
2.3 调整
稳压灵敏度调整,闪光频率调整和各测试数据的精度调整.
2.4 试验四项内容
2.4.1主备电源切换、断相试验。
2.4.2主备屏倒换、直供试验。
2.4.3手动、自动和手摇调压、行程开关试验。
2.4.4故障告警功能试验。
3 复查
3.1 检修作业完毕,会同现场工区复查各类数据。
3.2 复查调速电机手柄有无归位。
3.3 清点工具、材料等,做到现场工完料清。
电源屏、UPS 设备检修作业指导书
1.适用范围:
本作业指导适用于阿布贾城铁项目电源屏及UPS 设备检修作业。
2.工具工装、作业材料
2.1材料:清洁用品。
2.2工具:通信电台、套装改锥、套装管拧子、套装扳手、吸尘器、照明灯具、毛刷。
2.3仪表:万用表、500V 兆欧表、相序表,电子点温计、指标测试可用声级计。
3. 安全风险提示
3.1人身安全:注意工具绝缘,作业人员站在绝缘胶皮上,带电作业必须一人作业,一人防护,使用用电设备时必须使用漏电保护器,拆卸模块防止砸伤碰伤。
3.2 设备安全:注意工具不得封连带电端子,拆卸器材零件及螺丝防止掉落到电源屏内部,拆卸的零件器材做好防护,插拔模块时不得用力过猛,防止损坏模块及底座,检修作业完毕后必须进行相关实验,确保设备状态良好。
确认UPS 使用状态良好情况下才可开始进行放电试验。
3.3作业安全:计划好检修工作量,点前不超范围准备,作业不延点,点闭及时清点工具。
4.安全措施
4.1联系要点:清楚作业影响范围及作业时间,掌握发生异常的应急措施。
4.2 分工作业:分工要具体,检查、试验、程序方法、步骤要清楚
4.3作业纪律:检修作业必须做到“三不动”,“三不离”。
5.作业流程图
6.电源屏及UPS 设备检修作业程序、项目、内容及相关标准
6.1登记联系要点,与现场配合人员确定施工时间及影响范围
6.1.1向现场配合人员了解电源屏使用情况。
6.1.2查看电源屏模块使用情况及各种数据和历史故障记录,特别是近期的,以便在检修中重点检查、测试、试验。
6.2检查、试验、测试
6.2.1检查内容
6.2.1.1检查地线安装牢固;电流互感器、各种模块应可靠接地;
6.2.1.2各种器件安装插接牢固,可动部分操作灵活无磨卡,各种开关位置正确;
6.2.1.3检查各部配线端子牢固,无磨卡;
6.2.1.4检查各种输入、输出、故障指示灯、仪表应良好,显示正确;
6.2.1.5检查输入输出防雷元件是否良好。
6.2.2试验内容
6.2.2.1各种输入、输出开关(断路器)应正确有效,断开时应报警,并在监控器内有相应记录;
6.2.2.2试验模块上的开关断开时应报警,并在监控器内有相应记录;
6.2.2.3试验报警开关应良好有效位置正确;
6.2.2.4试验两路电源转换(ATS)不间断供电,标准:不大于0.15s;
6.2.2.5试验ATS旁路开关,应正确有效;
6.2.2.6试验集中稳压器的旁路开关,应正确有效;
6.2.2.7试验每种直流电源模块并联均流冗余;
6.2.2.8试验每种交流电源模块倒N+1使用是否良好,有直供功能的试验手动直供功能。
直流模块N+1试验。
6.3.测试,并将测试数据与历史记录进行对照
6.3.1两路电源相位一致;输入电压应在正15%-负20%范围内,三相电压不平衡度≤5%;
6.3.2各种输出电源电压、电流,对地电压、对地电流(未经隔离电源不测);
6.3.3测试25HZ电源频率、相位角;
6.3.4闪光频率,标准90-120次/秒;
6.4全部试验良好后,将各扳闸、按钮恢复正常使用位置,消点。
7. UPS放电试验。
7.1检查使用中的UPS各种使用表示灯显示UPS工作状态良好情况下,断开UPS供电的断路器,放电工作开始。
7.2放电工作开始后,要不间断的检察UPS面板右侧的电池容量指示灯。
当电池容量显示灯显示UPS电量不足时(只剩最后两个指示灯)恢复UPS供电断路器。
7.3恢复UPS供电断路器后,要认真检察UPS充电状况、使用状态是否良好,各种UPS 表示灯是否工作正常。
确认良好后放电工作结束。
8.应急处置。
