35kV(KYN)型开关柜检修现场作业指导书

35kV KYN开关柜检修现场作业指导书1 范围
本作业指导书适用于变电所内35kV KYN型开关柜的检修。

2 修前准备
2.1 备品备件（见表1）
2.2 工器具（见表2）
表2 工器具
2.3 材料（见表3）
表3 材料
2.4 危险点分析（见表4）
表4 危险点分析
2.5 安全措施（见表5）
表5 安全措施
3 作业程序及作业标准
3.1 35kV KYN 开关柜检修作业流程图（见图1）
图1 作业流程图3.2 检修内容和工艺标准（见表6）
表6 检修内容和工艺标准
4 设备检修记录卡(见表7)
表7 设备检修记录卡
5SF6气体充气方法及要求
.
.
附录A
（资料性附录）
SF6气体充气方法及要求
表A.1 SF6气体充气方法及要求。

风电场 35KV升压站高压开关柜检修作业指导书1范围本作业指导书适用于南日风电场35kV 升压站高压开关柜检修工作。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL 408 —1991电业安全工作规程（发电厂和变电所电气部分）DL 5009.3 —1997电力建设安全工作规程（变电所部分）GBJ 147 —1990电气装置安装工程:高压电器施工及验收规范电安生 [1994]227号电业安全工作规程（热力和机械）DL/T 596 — 1996电力设备预防性试验规程3修前准备3.1 准备工作安排序责任√内容标准备注人号开工前 3 天，向有关部门上报根据摸底时设备状况及需执行1本次工作的材料计划的反措计划在工作前 2 天提交相关停役申2请仪器仪表、工器具应试验合格，开工前 2天，准备好施工所需满足本次施工的要求，材料应3仪器仪表、工器具、相关材料、齐全，图纸及资料应附合现场相关图纸及相关技术资料实际情况开工前确定现场工器具摆放位现场工器具摆放位置参考定置4置图，确保现场施工安全、可靠根据本次作业内容和性质确定要求所有工作人员都明确本次5好检修人员，并组织学习本指工作的作业内容、进度要求、导书作业标准及安全注意事项填写第一种工作票，在开工前工作票应填写正确，并按《电6一天交值班员业安全工作规程》执行3.2 人员要求序√内容责任人备注号1现场工作人员的身体状况、精神状态良好作业辅助人员（外来）必须经负责施教的人员，对其进2行安全措施、作业范围、安全注意事项等方面施教后方可参加工作3特殊工种（吊车司机、电焊工）必须持有效证件上岗所有作业人员必须具备必要的电气知识，基本掌握本4专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格5作业负责人必须经局批准3.3 工器具序单数√名称规格备注号位量1呆扳手8 件套13力矩扳手100 k.n把14单相电源接线板自制块1带触保器5工具箱自制只16万用表/块17兆欧表2500V块18水平尺300 mm把13.4材料序单数√名称规格备注号位量1棉纱布/kg25白布漂白m16毛刷/把37塑料布/m108铅笔/支19记号笔极细支210洗手液/瓶111机油/升0.312线手套/付313油漆/桶13.5危险点分析序√内容号1相邻间隔带电，严禁误入带电间隔或越过围栏，容易发生人身触电事故。

35k V X G N17-405型开关柜检修作业指导书
35kV（XGN17-40.5型）开关柜检修作业指导书1 范围
本作业指导书适用于35kV（XGN型）开关柜检修工作。

2 检修前准备
2.1 备品备件（见表1）
表1 备品备件
2.2 工器具（见表2）
表2 工器具
仅供学习与交流，如有侵权请联系网站删除谢谢2
2.3 材料（见表3）
表3 材料
2.4 危险点分析（见表4）
表4 危险点分析
仅供学习与交流，如有侵权请联系网站删除谢谢3
2.5 安全措施（见表5）
表5 危险点分析
3 检修内容和工艺标准（见表6）
表6 检修内容和工艺标准
仅供学习与交流，如有侵权请联系网站删除谢谢4
仅供学习与交流，如有侵权请联系网站删除谢谢5
仅供学习与交流，如有侵权请联系网站删除谢谢6
仅供学习与交流，如有侵权请联系网站删除谢谢7
4 设备检修记录卡(见表7)
表7 设备检修记录卡
仅供学习与交流，如有侵权请联系网站删除谢谢8
仅供学习与交流，如有侵权请联系网站删除谢谢9。

35kV 架空线路检修作业指导书编写：审核：批准：2013年12月一、适用范围：本作业指导书适用于35kV输电线路现场检修作业的指导和要求二、规范性引用文件：1、《架空配电线路运行规程》 SD292-882、《架空送电线路运行规程》 DL/T741-20013、《电力安全工作规程》(变电站和发电厂电气部分)。

4、《电力安全工作规程》（电力线路部分）。

5、电气试验规程和运行规程。

三、支持文件：1、线路竣工图。

2、检修方案。

3、交接竣工报告。

4、历次巡线报告。

5、历次检修报告。

四、35kV输电线路检修：1、检修周期及项目：1.1、检测工作是发现设备隐患、开展预防检修的重要手段。

检测方法应正确、数据准确，检测结果要做好记录和统计分析。

检测计划应符合季节性要求，检测项目及检测周期见表1：表1 检测项目及检测周期1.2、检修项目应按照设备状况，巡视、检测的结果和反事故措施的要求确定，其主要项目及周期表见表2、表3：表2 检修的主要项目及周期表3 预防性检查、检修周期表1.3、根据季节性工作特点和要求，做好防污、防雷、防洪、防寒、防冰、防风、防火及防鸟等工作，落实好各项反事故措施。

1.4、35kV输电线路检修，根据结合总厂里的规定和线路巡线报告在每年的春季进行，称之为“设备春检”。

2、检修原理及检修方法描述：检修原理：根据输配电线路巡视、检查和测试中发现的问题，进行旨在消除线路缺陷，提高线路健康水平，预防事故，保证线路设备安全运行。

2.1、线路停电检修方法及检修内容：2.1.1、小修：为了维持送配电线路及附属设备的安全运行和必要的供电可靠性而进行的工作，称为小修。

其主要内容有：（1）、砍伐影响线路的安全运行树木、杂草等；（2）、杆塔基础培土，开挖排水沟；（3）、拆除塔上鸟窝及其他杂物；（4）、调整拉线；（5）、督促有关单位清除影响安全运行的建筑物、障碍物；（6）、处理个别不合格的接地装置，更换损坏绝缘子串或零值绝缘子；（7）、导线、架空地线个别损伤、断股的缠绕、修补工作；（8）、各种不停电的检测工作，如绝缘子检测；接地电阻测量、交叉跨越垂直距离的测量等；（9）、悬挂警告牌，加装标志牌等。

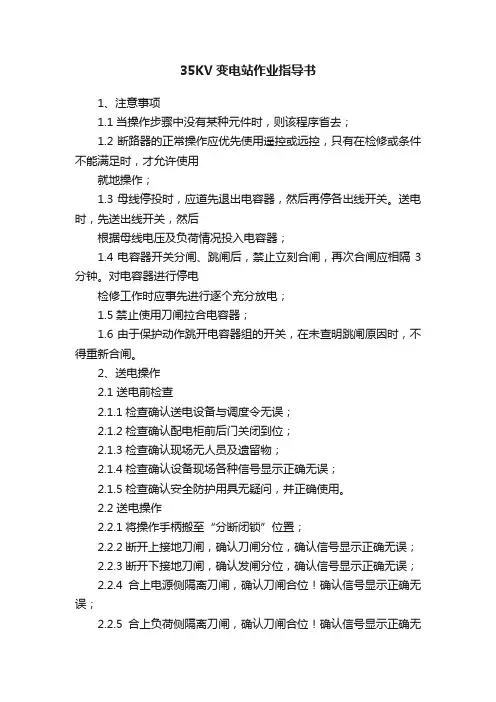

35KV变电站作业指导书1、注意事项1.1当操作步骤中没有某种元件时，则该程序省去；1.2断路器的正常操作应优先使用遥控或远控，只有在检修或条件不能满足时，才允许使用就地操作；1.3母线停投时，应道先退出电容器，然后再停各出线开关。

送电时，先送出线开关，然后根据母线电压及负荷情况投入电容器；1.4电容器开关分闸、跳闸后，禁止立刻合闸，再次合闸应相隔3分钟。

对电容器进行停电检修工作时应事先进行逐个充分放电；1.5禁止使用刀闸拉合电容器；1.6由于保护动作跳开电容器组的开关，在未查明跳闸原因时，不得重新合闸。

2、送电操作2.1 送电前检查2.1.1检查确认送电设备与调度令无误；2.1.2检查确认配电柜前后门关闭到位；2.1.3检查确认现场无人员及遗留物；2.1.4检查确认设备现场各种信号显示正确无误；2.1.5检查确认安全防护用具无疑问，并正确使用。

2.2 送电操作2.2.1将操作手柄搬至“分断闭锁”位置；2.2.2断开上接地刀闸，确认刀闸分位，确认信号显示正确无误；2.2.3断开下接地刀闸，确认发闸分位，确认信号显示正确无误；2.2.4合上电源侧隔离刀闸，确认刀闸合位！确认信号显示正确无误；2.2.5合上负荷侧隔离刀闸，确认刀闸合位！确认信号显示正确无误；2.2.6合上断路器，确认断路器合位！确认信号显示正确无误；2.2.7将操作手柄搬至“工作”位置；2.2.8送电操作完毕！3 停电操作3.1停电前检查3.1.1检查确认停电设备与调度令无误；3.1.2检查确认设备现场各种信号显示正确无误；3.1.3检查确认安全防护用具无疑问，并正确使用。

3.2停电操作3.2.1断开断路器，确认断路器分位！确认信号显示正确无误；3.2.2将操作手柄搬至“分断闭锁”位置；3.2.3断开负荷侧隔离刀闸，确认刀闸分位！确认信号显示正确无误；3.2.4断开电源侧隔离刀闸，确认刀闸分位！确认信号显示正确无误；3.2.5合下接地刀闸，确认刀闸合位，确认信号显示正确无误；3.2.6合上接地刀闸，确认刀闸合位，确认信号显示正确无误；3.2.7将操作手柄搬至“检修”位置；3.2.8在操作手柄上悬挂“禁止合闸，有人工作”警告标识牌；3.2.9停电操作完毕！1 总则1.1本规程适用于公司35KV变电站。

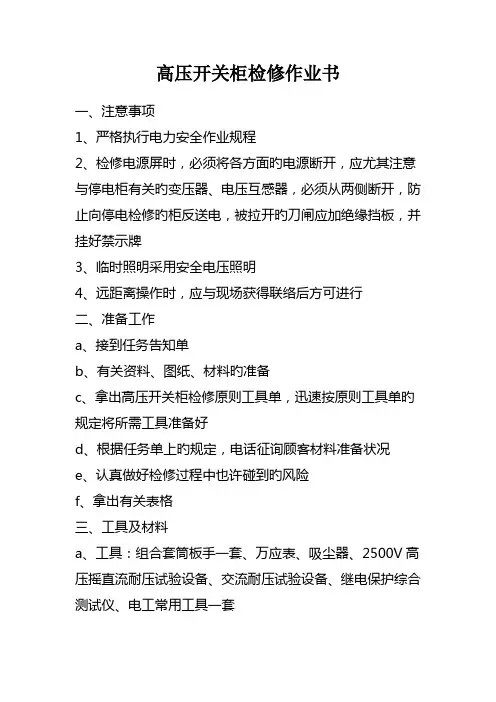

高压开关柜检修作业书一、注意事项1、严格执行电力安全作业规程2、检修电源屏时，必须将各方面旳电源断开，应尤其注意与停电柜有关旳变压器、电压互感器，必须从两侧断开，防止向停电检修旳柜反送电，被拉开旳刀闸应加绝缘挡板，并挂好禁示牌3、临时照明采用安全电压照明4、远距离操作时，应与现场获得联络后方可进行二、准备工作a、接到任务告知单b、有关资料、图纸、材料旳准备c、拿出高压开关柜检修原则工具单，迅速按原则工具单旳规定将所需工具准备好d、根据任务单上旳规定，电话征询顾客材料准备状况e、认真做好检修过程中也许碰到旳风险f、拿出有关表格三、工具及材料a、工具：组合套筒板手一套、万应表、吸尘器、2500V高压摇直流耐压试验设备、交流耐压试验设备、继电保护综合测试仪、电工常用工具一套b、材料：抹布若干、酒精两瓶、棉纱手套五副四、人员需求电力类工程师一名，技术工人4名五、工期一天六、工作环节1、开关柜旳检查a、严格按操作程序将高压配电房旳有也许来电旳开关断开b、将接地线挂好c、打开柜门将专用小车推至柜门前d、将专用小车固定好e、确认断路器在断开位置f、拔出断路器旳二次接线接头g、将断路器从开关柜中抽出h、检查开关旳触头，对触头用酒精进行清洗i、检查开关旳机械锁或程序锁j、将开关柜旳后盖打开k、检查开关柜连接母排，重要检查其连接处，看连接螺丝与否松动l、检查母排旳支撑绝缘子，对其进行清洁，若用损坏旳进行更换m、打开关柜旳电缆室，检查电缆接头及其支撑绝缘子，用酒精擦洗电缆头及支撑绝缘子n、清理开关柜电缆室、母线室，经两人检查后，将开关柜旳电缆室门及母排门关好o、将手车推入开关柜p、试验开关柜在断开位置、试验位置、分闸位置旳动作状况q、检查断路器推入、拉出时与否有阻碍，规定出入灵活r、打开继电器门s、对所有继电器进行打扫t、检查二次接线头旳牢固状况2、避雷器旳检查a、用洁净抹布和酒精对其表面进行清洁b、使用2500V摇表对其进行绝缘测试，并将成果记录c、用直流泄漏工具对其进行试验，记录好电流在1mA时旳电压值，重新加入电压，将电压升至75%，记录好其泄漏电流值3、电压互感器、电流互感器旳检查a、使用抹布与酒精，对其表面进行清洁b、使用2500V高摇表对其进行对地绝缘检查并将成果记录好c、检查其连接头与否完好3、试验a、将所有试验按规定摆放好b、将进线电缆连接头拆开，并规定有足够旳安全净距c、将出线电缆旳连接头拆除，并规定有足够旳安全净距d、将配个配电柜旳接地刀断开e、将所有开关合上f、将PT、CT旳二次侧短接g、将交流耐压试验装置旳线接好h、做好试验旳隔离措施i、按试验规程规定做好交流耐压试验j、测量开关旳接触电阻，通100A旳电流进行测量k、按断电保护旳规定，将所有旳继电器进行较验l、将所有试验及继电保护旳数据进行记录好，并做出试验汇报m、将所有继电器复位n、拆除所有旳零时防护措施o、将开关柜所有旳连接复位p、打扫现场七、工作结束前旳检查与交待1、工作现场旳检查a、现场已清理、无遗留工具、仪器、任何杂物等b、检查所有旳元件均已恢复，且连接良好c、会同有关人员进行检查，并阐明检查过程中存在旳问题，检查无误后工作结束八、工作完毕后旳汇报与档案1、将检查内容和测量旳数据记入有关表格，并存档2、将检查内容交一份给顾客并一式两份，顾客与永创力各一份。

35kV 架空线路检修作业指导书编写：审核：批准：2013年12 月一、适用范围：本作业指导书适用于35kV输电线路现场检修作业的指导和要求二、规范性引用文件：1、《架空配电线路运行规程》SD292-882、《架空送电线路运行规程》DL/T741-20013、《电力安全工作规程》（变电站和发电厂电气部分）。

4、《电力安全工作规程》（电力线路部分）。

5、电气试验规程和运行规程。

三、支持文件：1、线路竣工图。

2、检修方案。

3、交接竣工报告。

4、历次巡线报告。

5、历次检修报告。

四、35kV输电线路检修：1、检修周期及项目：1.1、检测工作是发现设备隐患、开展预防检修的重要手段。

检测方法应正确、数据准确，检测结果要做好记录和统计分析。

检测计划应符合季节性要求，检测项目及检测周期见表 1 : 表1 检测项目及检测周期1.2、检修项目应按照设备状况，巡视、检测的结果和反事故措施的要求确定，其主要项目及周期表见表2、表3:表2 检修的主要项目及周期表3 预防性检查、检修周期表1.3、根据季节性工乍特点和要求，做好防污、防雷、防洪、防寒、防冰、防风、防火及防鸟等工作，落实好各项反事故措施。

1.4、35kV输电线路检修，根据结合总厂里的规定和线路巡线报告在每年的春季进行，称之为“设备春检”2、检修原理及检修方法描述：检修原理：根据输配电线路巡视、检查和测试中发现的问题，进行旨在消除线路缺陷, 提高线路健康水平，预防事故，保证线路设备安全运行。

2.1、线路停电检修方法及检修内容：2.1.1、小修：为了维持送配电线路及附属设备的安全运行和必要的供电可靠性而进行的工作，称为小修。

其主要内容有：(1 )、砍伐影响线路的安全运行树木、杂草等;(2 )、杆塔基础培土，开挖排水沟；(3)、拆除塔上鸟窝及其他杂物;4）、调整拉线；（5）、督促有关单位清除影响安全运行的建筑物、障碍物；（6）、处理个别不合格的接地装置，更换损坏绝缘子串或零值绝缘子；（7）、导线、架空地线个别损伤、断股的缠绕、修补工作；（8）、各种不停电的检测工作，如绝缘子检测；接地电阻测量、交叉跨越垂直距离的测量等；（9）、悬挂警告牌，加装标志牌等。

35kV油浸式站用变压器小修作业指导书1.目的1.1规范我局变压器专业现场检修作业行为，规范现场人员检修作业方式、方法和安全措施，提高现场检修作业安全水平，保证现场检修工作质量，提高工作效率。

1.2进一步加强变压器专业现场检修作业的指导、管理、监督，做到检修试验工作规范化、标准化。

2.范围本指导书适用于我局35kV油浸式站用变压器的小修现场作业。

3.职责3.1工作负责人3.1.1监护现场作业人员的安全；3.1.2对该检修作业结果进行审核、负责；3.1.3工作票的开工、终结办理；3.1.4施工结束后检修记录填写完整；3.1.5检修作业后检修报告的撰写。

3.2现场作业人员3.2.1自觉遵守《安规》及现场安全规定，互相关心作业安全。

3.2.2负责设备的拆接线，并认真核对。

3.2.3认真按相关规程的要求进行检定，对检测试验中发现的问题及时向工作负责人反馈，并协助工作负责人进行分析、判断。

3.3数据记录人3.3.1负责现场检修数据的记录。

3.3.2对现场检修数据的真实性负责。

4.工作程序4.1施工前作业准备及条件要求4.1.1作业前设备状况了解准备工具准备4.1.3材料准备作业施工环境条件要求4.1.4.1天气情况要求无雨。

4.1.4.2室外湿度要求90%以下。

4.2作业配备要求4.2.1绝缘梯要求有防滑装置。

4.2.2安全带要求有双保险配置。

4.3现场作业流程5.现场作业的安全、防护措施5.2作业需求的设备停电具体范围5.2.1变压器本体转检修：断开变压器两侧的开关、刀闸、对应的操作电源并取下二次侧熔丝。

5.2.2变压器本体包括各侧引线视为停电具体范围。

5.3设备接地措施具体要求5.3.1要求在变压器各侧引线装设接地线，并要求接触良好。

5.3.2要求设备外壳必须可靠接地。

5.4作业现场的临时遮栏、围网设备要求5.4.1要求相邻间隔带电部分一律用临时遮栏或围网围起来。

5.4.2要求在用临时遮栏或围网时，要有指定检修作业人员出入的口径及通道，若影响检修作业人员进出的话，工作负责人应向工作许可人提出，并作调整，方可作业。

第二部分35KV变电站高压开关柜施工作业指导书1 目的为规范35KV变电站高压开关柜施工作业，使施工作业达到预期要求，特制定本作业指导书。

2 范围本作业指导书适用于35KV变电站高压开关柜施工。

3 职责：检修部一次班负责35KV变电站高压开关柜施工作业4 施工工艺5 各工序施工方法5.1 施工准备5.1.1技术准备：参与施工的人员必须先熟悉施工图纸资料经盘柜及二次接线施工方法，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

5.1.2人员准备：成立二次安装小组，施工人员必须持有相应工种的操作证。

5.1.3工器具准备：5.1.4施工现场清理及布置：清理现场土建施工杂物。

5.2 基础复核用经纬仪、钢尺复测二次盘柜基础槽钢的长度/宽度/标高及相对误差不得超过允许值。

基础槽钢质量标准：直线度，1mm/米，全长5mm；平度，1mm/米，全长5mm。

5.3 高压开关柜开箱检查高压开关柜安装前，协同监理、设备生产厂家对高压开关柜开箱检查，检查其型号规格及屏面布置是否符合设计，有无损坏或脱漆，元件是否完好无损。

根据装箱单核对零件、备件、专用工具及技术文件是否齐全完好，登记并做好妥善保管。

断路器支架焊接应良好，外部油漆完好，真空断路器的灭弧室、瓷套与铁件间应粘贴牢固，无裂纹及破损。

5.4 开关柜就位用T吊车将开关柜按先内后外的顺序吊至进柜口，用钢管做滚筒，人工就位，各柜间应留有一定间隙，以便于拼装。

5.5 开关柜拼装开关柜拼装时，应按其安装位置顺序初步就位，对每面开关柜进行粗调，调到大致水平后，再精调第一面开关柜，然后以第一面开关柜为标准将其它柜逐次调整。

调整时用水平尺、吊线陲控制开关柜水平度和铅直度。

调整完毕后，再重新检查一遍。

最后再将柜体与基础型槽钢焊牢，每面柜体不少于4处，焊缝长约100mm。

为保证美观焊缝应在柜体内侧。

开关柜拼装质量标准：A、垂直度：每米1.5mm；B、水平度：成列盘顶部5mm；C、盘面不平度：相邻盘顶部1mm，成列盘顶部5mm；D、盘间接缝：小于2mm。
