波纹补偿器相关计算公式波纹补偿器习惯上也被称为称为膨胀节、伸缩节，其补偿能力源于波纹管的弹性变形，包括拉伸、压缩、弯曲及组合变形这几种状态。
安装环境不同，波纹管补偿器发生的变化也不同。
因此在选择波纹补偿器时，是需要依据相关公式进行计算的。
波纹管补偿器的相关计算公式：1.热力管道的热伸长量通常按下式计算：Δx=α(t1-t2)L其中：Δx ——管道的热伸长量，mm;α——钢管的线膨胀系数，mm/(m ℃)；t1 ——管内介质温度，℃，管内介质指蒸汽、热水、过热水等；t2 ——管道安装时的温度,℃；L ——管道计算长度，m。
2.安装轴向型补偿器的管道轴向推力F，按下式计算：Fx=Fp+Fm+Fs式中：Fp——内压力产生的推力；FS——波纹管补偿的弹性反力；Fm——管道活动支架的摩擦力。
计算固定支架推力时，应按管道的具体敷设方式，参考上述公式按支架两侧管道推力的合力计算。
3.管道应力验算补偿器在内压作用下的失稳包括两种情况，即平面失稳和轴向柱状失稳。
（1）平面失稳：表现为一个或几个波纹的平面相对于波纹管轴线发生转动而倾斜，但其波平面的圆心基本在波纹管的轴线上。
这是由于内压产生的子午向弯曲应力和周向薄膜应力的合力超过材料屈服强度，局部出现塑性变形所致。
（2）柱失稳：波纹管的波纹连续地横向偏移，使波纹管偏移后的实际轴线成弧形或S 形（在多波情况下呈S形）。
这种情况多数是因为波纹数太多，波纹管有效长度L跟内径d 之比（L/d）太大造成的。
为避免失稳情况发生，对管道应进行应力验算。
客户在购买波纹补偿器时，需要详细说明补偿器的安装地点及管道的相关信息，协助技术人员进行计算，以挑选出最合适的设备。
亚太拥有具备充足经验的生产队伍，专业的技术人员，相信定能为客户提供最合适的产品。

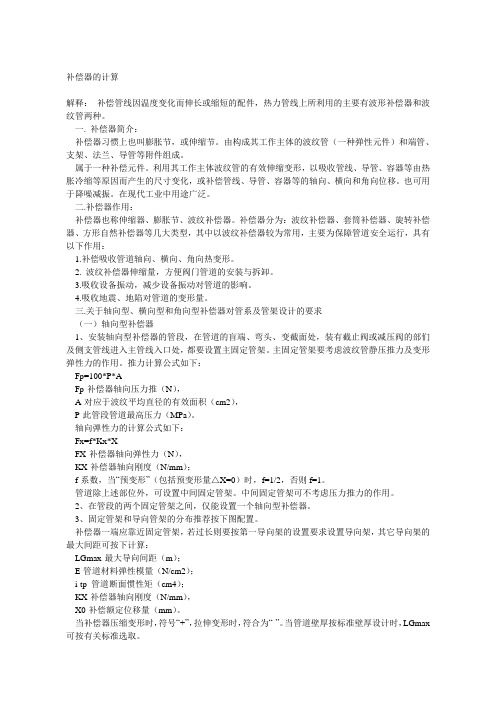

补偿器的计算解释：补偿管线因温度变化而伸长或缩短的配件，热力管线上所利用的主要有波形补偿器和波纹管两种。
一. 补偿器简介：补偿器习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
三.关于轴向型、横向型和角向型补偿器对管系及管架设计的要求（一）轴向型补偿器1、安装轴向型补偿器的管段，在管道的盲端、弯头、变截面处，装有截止阀或减压阀的部们及侧支管线进入主管线入口处，都要设置主固定管架。
主固定管架要考虑波纹管静压推力及变形弹性力的作用。
推力计算公式如下：Fp=100*P*AFp-补偿器轴向压力推（N），A-对应于波纹平均直径的有效面积（cm2），P-此管段管道最高压力（MPa）。
轴向弹性力的计算公式如下：Fx=f*Kx*XFX-补偿器轴向弹性力（N），KX-补偿器轴向刚度（N/mm）；f-系数，当“预变形”（包括预变形量△X=0）时，f=1/2，否则f=1。
管道除上述部位外，可设置中间固定管架。
中间固定管架可不考虑压力推力的作用。
2、在管段的两个固定管架之间，仅能设置一个轴向型补偿器。
3、固定管架和导向管架的分布推荐按下图配置。
补偿器一端应靠近固定管架，若过长则要按第一导向架的设置要求设置导向架，其它导向架的最大间距可按下计算：LGmax-最大导向间距（m）；E-管道材料弹性模量（N/cm2）；i-tp 管道断面惯性矩（cm4）；KX-补偿器轴向刚度（N/mm），X0-补偿额定位移量（mm）。
L型和方形补偿器补偿器力学计算补偿器在机械设计中扮演着非常重要的角色，它能够有效地补偿由于温度变化、机械变形等原因引起的线性和角度误差。
其中，L型和方形补偿器是常用的两种类型，下面将分别对它们的力学计算进行详细介绍。
L型补偿器由两段不等长度的杆件组成，形成"L"字形。
其中，较长的杆件称为主杆件，较短的杆件称为从杆件。
在实际应用中，主杆件一般固定不动，而从杆件用于补偿线性误差。
下面将详细介绍L型补偿器的力学计算方法。
1.1补偿量计算L型补偿器的补偿量可以通过以下公式计算：ΔL=α*L*ΔT其中，ΔL表示补偿量，α表示材料的线膨胀系数，L表示从杆件的长度，ΔT表示温度变化。
1.2力的计算L型补偿器在工作过程中需要承受一定的力。
其中，主要包括补偿力和应力。
补偿力可以通过以下公式计算：F=ΔL*k其中，F表示补偿力，ΔL表示补偿量，k表示补偿器的刚度系数。
应力可以通过以下公式计算：σ=F/A其中，σ表示应力，F表示补偿力，A表示补偿器的截面积。
方形补偿器由两段等长度的杆件和两个连接杆件组成，形成"口"字形。
其中，连接杆件可自由伸缩，用于补偿角度误差。
下面将详细介绍方形补偿器的力学计算方法。
2.1补偿角度计算方形补偿器的补偿角度可以通过以下公式计算：Δθ=α*L*ΔT/L1其中，Δθ表示补偿角度，α表示材料的线膨胀系数，L表示杆件的长度，ΔT表示温度变化，L1表示连接杆件的长度。
2.2力的计算方形补偿器在工作过程中需要承受一定的力。
其中，主要包括补偿力和应力。
补偿力可以通过以下公式计算：F=Δθ*k其中，F表示补偿力，Δθ表示补偿角度，k表示补偿器的刚度系数。
应力可以通过以下公式计算：σ=F/A其中，σ表示应力，F表示补偿力，A表示补偿器的截面积。
总结：L型和方形补偿器在力学计算方面有许多相似之处，都需要考虑补偿量、补偿力和应力。
只是在补偿的形式上有所不同，L型补偿器主要用于补偿线性误差，方形补偿器主要用于补偿角度误差。
管道补偿器计算公式管道补偿器是一种用于在管道系统中消除热膨胀、振动和位移的装置。
它通常是由金属弹簧制成的，具有良好的弹性和柔性，可以在管道系统中承受压力和温度变化，并保持管道的稳定性和安全性。
管道补偿器的计算公式是根据补偿器的材料性能、管道系统的工作条件和设计要求等因素确定的。
以下是常用的管道补偿器计算公式的介绍：1.弹簧刚度计算公式：- Hooke定律公式：F = k * ΔL其中，F为弹簧的力，k为弹簧的刚度系数，ΔL为弹簧的变形量。
-弹簧的刚度系数计算公式：k=Gd^4/(8D^3n)其中，k为弹簧的刚度系数，G为材料的剪切模量，d为弹簧线径，D为弹簧直径，n为弹簧的有效圈数。
2.最大变形量计算公式：-等效波长法：ΔL=λ*ΔT其中，ΔL为最大变形量，λ为等效波长，ΔT为温度变化量。
-弹簧变形量计算公式：ΔL=(F*L)/(k*D)其中，ΔL为最大变形量，F为弹簧的力，L为管道补偿器的长度，k为弹簧的刚度系数，D为管道补偿器的直径。
3.最大载荷计算公式：- 弹簧的最大载荷计算公式：Fmax = k * ΔL其中，Fmax为最大载荷，k为弹簧的刚度系数，ΔL为最大变形量。
- 管道的最大载荷计算公式：Fmax = 2π^2E(I / Le^3)其中，Fmax为最大载荷，E为管道的杨氏模量，I为管道的截面形状和尺寸的惯性矩，Le为等效弹簧长。
需要注意的是，这些计算公式只是一些简化的理论模型，实际的管道补偿器计算需要根据具体的工程条件和要求进行综合考虑和验证，还需要考虑一些其他因素，如材料的疲劳寿命、补偿器的结构强度等。
因此，在实际工程中，建议根据设计规范和标准，结合实际情况进行计算和选择。
波纹补偿器补偿量计算公式
波纹管补偿器是管道系统中常用的一种弹性管件，主要具有吸收补偿管道热胀冷缩引起的管道移位量，因此波纹补偿器具有一定的伸缩能力，伸缩量的大小就是补偿器的补偿量，其大小应根据管道的需求来设置。
波纹补偿器的补偿量计算方法：补偿量的计算公式：补偿量计算公式：X=a*L*△T x为管道膨胀量a为线膨胀系数，取0.0133mm/m L补偿管线(所需补偿管道固定支座间的距离)长度△T为温差(介质温度-安装时环境温度)补偿量就是由于管道因温度影响形变所需要留的余量，在管道的轴向补偿情况下也指伸缩量，膨胀量。
如果管道存在轴向，径向，角向位移，一般使用补偿量来表示。
在这里主要指的是管道弹性元件的伸缩范围。
是指伸缩装置拉伸、压缩的总和。
并以负号(-)表示拉伸，以正号(+)表示压缩。
正确选择波纹补偿器的补偿量是非常关键的，足够的补偿量是可以让波纹补偿器通过自身的压缩和拉伸来实现管道位移的补偿。
大家都清楚，正常的波纹补偿器一般是8个波纹，而大口径的通常是4个波纹。
当然根据实际工况需要的补偿量是不一样的，可以通过对波纹波数的增减来实现所需要的补偿量，从而保证管道的正常运行。
补偿器的口径大小不同，单波的补偿量也就不同，口径越大，单波补偿量就越大。
补偿器的口径大小不同，单波的补偿量也就不同，口径越大，单波补偿量就越大。
旋转补偿器计算公式摘要：一、旋转补偿器简介1.旋转补偿器的定义2.旋转补偿器的作用二、旋转补偿器计算公式1.旋转补偿器计算公式推导2.旋转补偿器计算公式应用三、旋转补偿器计算公式实例分析1.实例一2.实例二四、总结1.旋转补偿器计算公式的重要性2.计算公式的应用范围正文：一、旋转补偿器简介旋转补偿器，作为一种重要的工程机械设备，广泛应用于各类工程项目中。
其作用主要是用于吸收轴向、径向、角向等各个方向的位移，从而保证工程质量和设备运行安全。
二、旋转补偿器计算公式1.旋转补偿器计算公式推导旋转补偿器的计算公式涉及到很多参数，包括补偿器的类型、材料、规格等。
具体的计算公式较为复杂，需要参照相关工程手册或专业资料进行推导。
2.旋转补偿器计算公式应用在实际应用中，旋转补偿器的计算公式可以帮助工程师快速、准确地计算出所需补偿器的尺寸和性能参数，从而为项目设计提供有力支持。
三、旋转补偿器计算公式实例分析以下为两个实例分析：1.实例一：在某工程项目中，需要选用一款旋转补偿器。
已知轴向位移为50mm，径向位移为30mm，角向位移为10°。
根据旋转补偿器计算公式，可得出补偿器的尺寸和性能参数。
2.实例二：在另一工程项目中，需要选用一款特殊类型的旋转补偿器。
已知工作压力为100MPa，温度范围为-40℃至150℃。
根据旋转补偿器计算公式，可得出适用于该工况的补偿器型号及性能参数。
四、总结旋转补偿器计算公式在工程项目中具有重要意义，它可以帮助工程师快速、准确地确定补偿器的尺寸和性能参数。
同时，计算公式应用范围广泛，适用于各种类型的旋转补偿器。
热伸长量
△X(mm)管材的线膨胀系数α(mm/m.k)管道的计算长度L(m)输送介质温度t2(℃)管道安装时温度
t1(℃)
蒸汽表压(KPa)
27.300.01203560-5
65.100.012035150-5说明：
1、热水采暖管道尽量利用本身的转角来自然补偿，在自然补偿不足而必须安装伸缩器时，一般尽量采用方形伸缩器。
2、室内采暖总立管直线长度大于20m时，应考虑热补偿。
3、管道的热伸长量 △X=αL（t2-t1）
△X---管道的热伸长量(mm)
α ---管材的线胀系数(mm/m.k)
L ---计算管道长度 (m)
t2 ---输送热媒的温度 ℃
t1 ---管道安装时的温度 ℃
一般取-5℃,管道在地下室或室内时取-0℃，室外架空安装时取采暖室外计算温度。
4、垂直双管系统、闭合管与立管同轴垂直单管系统的散热器立管，长度≤20m时，可在立管中间设固定卡。
固定卡以下长度>10m时的立管管连接，弯头宜采用热煨制作。
5、方形补偿器宜布置在两固定支架的中点，偏离时，不得大于固定支架跨距的0.6倍。
6、波纹管补偿器和套筒补偿器，应配置导向支架。
卡。
固定卡以下长度>10m时的立管，应以三个弯头与干。
热伸长量
△X(mm)
管材的线膨胀系数α(mm/m.k)管道的计算长度L(m)输送介质温度t2(℃)管道安装时温度t1(℃)蒸汽表压(KPa)
27.30
0.01203560-565.100.012035150-5说明：
1、热水采暖管道尽量利用本身的转角来自然补偿，在自然补偿不足而必须安装伸缩器时，一般尽量采用方形伸缩器。
2、室内采暖总立管直线长度大于20m时，应考虑热补偿。
3、管道的热伸长量 △X=αL（t2-t1）
△X---管道的热伸长量(mm)
α ---管材的线胀系数(mm/m.k)
L ---计算管道长度 (m)
t2 ---输送热媒的温度 ℃
t1 ---管道安装时的温度 ℃
一般取-5℃,管道在地下室或室内时取-0℃，室外架空安装时取采暖室外计算温度。
4、垂直双管系统、闭合管与立管同轴垂直单管系统的散热器立管，长度≤20m时，可在立管中间设固定卡。
固定卡以下长度>10m时的立管干管连接，弯头宜采用热煨制作。
5、方形补偿器宜布置在两固定支架的中点，偏离时，不得大于固定支架跨距的0.6倍。
6、波纹管补偿器和套筒补偿器，应配置导向支架。
器。
卡。
固定卡以下长度>10m时的立管，应以三个弯头与。
