10KV高压开关柜检修作业指导书及考评标准一、编制依据及适用范围1 适用范围1.1 本作业指导书及考评标准适用于10KV高压开关柜检修作业。

1.2本标准规定了10KV高压开关柜检修标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求等。

2 编制依据2.1《铁路电力管理规程》《铁路电力安全管理规程》(铁运[1999]103)2.2 行业标准《铁路电力设备安装标准》（铁机字1817号）2.3 《西安铁路局电力设备检修管理细则》（西机函〔2005〕46 号）考评标准：指导书使用范围不正确减5分；引用文件不正确每项减1分。

二、作业流程三、作业前准备3.1 现场勘察及修前鉴定3.1.1 作业班组对作业区段进行现场勘察，班组提报停电计划。

3.1.2 作业班组对作业高压开关柜进行修前鉴定，对需要处理的问题进行归纳整理，移交给工作票签发人。

考评标准：未对检修区段进行勘察减2分，未对设备进行修前调查鉴定，确定检修重点减5分。

3.2 由各单位调度或工区（检修车间）按照相关规定时间，将具体停电时间电话或书面通知用户，并将通知人及用户接受通知人的姓名、通知时间记录。

以备查询。

考评标准：未通知用户减5分，记录未填写减3分。

3.3 工作票（倒闸票）签发3.3.1 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求，提前一天签发电力停电作业工作票（倒闸票）。

工作票签发人指派的工作执行人（领导人）1人，作业人员数量必须满足许可、检修、监护等需要（5人以上）。

3.3.2 工作票签发人签发完毕后面对面交工作执行(领导)人审核，审核无误后双方分别签字确认。

考评标准：工作票签发人指派的工作人员未满足要求减5分，工作票（倒闸）票签发完后未提前交工作执行（领导）人减2分，审核后双方未签字确认减2分，签发工作票内容有误不合理减3分。

3.4 召开预想会3.4.1 由工作执行（领导）人组织作业组全体人员召开工前预想会，进行技术交底和安全交底，并分配工作任务。

高压开关柜检修作业指导书第一篇：高压开关柜检修作业指导书高压开关柜检修作业书一、注意事项1、严格执行电力安全作业规程2、检修电源屏时，必须将各方面的电源断开，应特别注意与停电柜有关的变压器、电压互感器，必须从两侧断开，防止向停电检修的柜反送电，被拉开的刀闸应加绝缘挡板，并挂好禁示牌3、临时照明采用安全电压照明4、远距离操作时，应与现场取得联系后方可进行二、准备工作 a、接到任务通知单b、相关资料、图纸、材料的准备c、拿出高压开关柜检修标准工具单，迅速按标准工具单的要求将所需工具准备好d、根据任务单上的要求，电话咨询用户材料准备情况e、认真做好检修过程中可能碰到的风险f、拿出相关表格三、工具及材料a、工具：组合套筒板手一套、万应表、吸尘器、2500V高压摇直流耐压试验设备、交流耐压试验设备、继电保护综合测试仪、电工常用工具一套b、材料：抹布若干、酒精两瓶、棉纱手套五副四、人员需求电力类工程师一名，技术工人4名五、工期一天六、工作步骤1、开关柜的检查a、严格按操作程序将高压配电房的有可能来电的开关断开b、将接地线挂好c、打开柜门将专用小车推至柜门前d、将专用小车固定好e、确认断路器在断开位置 f、拔出断路器的二次接线接头 g、将断路器从开关柜中抽出h、检查开关的触头，对触头用酒精进行清洗i、检查开关的机械锁或程序锁 j、将开关柜的后盖打开k、检查开关柜连接母排，主要检查其连接处，看连接螺丝是否松动l、检查母排的支撑绝缘子，对其进行清洁，若用损坏的进行更换m、打开关柜的电缆室，检查电缆接头及其支撑绝缘子，用酒精擦洗电缆头及支撑绝缘子n、清理开关柜电缆室、母线室，经两人检查后，将开关柜的电缆室门及母排门关好 o、将手车推入开关柜p、试验开关柜在断开位置、试验位置、分闸位置的动作情况q、检查断路器推入、拉出时是否有阻碍，要求出入灵活r、打开继电器门s、对所有继电器进行清扫 t、检查二次接线头的牢固情况2、避雷器的检查a、用干净抹布和酒精对其表面进行清洁b、使用2500V摇表对其进行绝缘测试，并将结果记录c、用直流泄漏工具对其进行试验，记录好电流在1mA时的电压值，重新加入电压，将电压升至75%，记录好其泄漏电流值3、电压互感器、电流互感器的检查a、使用抹布与酒精，对其表面进行清洁b、使用2500V高摇表对其进行对地绝缘检查并将结果记录好c、检查其连接头是否完好3、试验a、将所有试验按规定摆放好b、将进线电缆连接头拆开，并要求有足够的安全净距c、将出线电缆的连接头拆除，并要求有足够的安全净距d、将配个配电柜的接地刀断开e、将所有开关合上f、将PT、CT的二次侧短接g、将交流耐压试验装置的线接好h、做好试验的隔离措施i、按试验规程要求做好交流耐压试验j、测量开关的接触电阻，通100A的电流进行测量k、按断电保护的要求，将所有的继电器进行较验l、将所有试验及继电保护的数据进行记录好，并做出试验报告m、将所有继电器复位 n、拆除所有的零时防护措施 o、将开关柜所有的连接复位 p、清扫现场七、工作结束前的检查与交待1、工作现场的检查a、现场已清理、无遗留工具、仪器、任何杂物等b、检查所有的元件均已恢复，且连接良好c、会同相关人员进行检查，并说明检查过程中存在的问题，检查无误后工作结束八、工作完成后的报告与档案1、将检查内容和测量的数据记入相关表格，并存档2、将检查内容交一份给用户并一式两份，用户与永创力各一份第二篇：高压开关柜KYN28-12金属铠装中置式开关柜KYN28开关柜系3~10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。

35k V(K Y N)型开关柜检修现场作业
指导书(总10页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
35kV KYN开关柜检修现场作业指导书1 范围
本作业指导书适用于变电所内35kV KYN型开关柜的检修。

2 修前准备
备品备件（见表1）
工器具（见表2）
材料（见表3）
危险点分析（见表4）
表4 危险点分析
安全措施（见表5）
表5 安全措施
3 作业程序及作业标准
35kV KYN 开关柜检修作业流程图（见图1）
图1 作业流程图
检修内容和工艺标准（见表6）
表6 检修内容和工艺标准
4 设备检修记录卡(见表7)
表7 设备检修记录卡
5SF6气体充气方法及要求
附录A
（资料性附录）
SF6气体充气方法及要求表 SF6气体充气方法及要求。

变电工程电气设备检修作业指导书(高压)1. 概要本指导书旨在提供变电工程电气设备的检修作业指导，确保操作人员在高压电气设备的检修工作中能够遵循正确和安全的程序。

2. 安全指示在进行高压电气设备的检修作业之前，操作人员必须严格遵循以下安全指示：- 穿戴符合规定的个人防护装备。

- 熟悉工作现场的相关安全规程，如应急疏散路线和紧急停电开关位置。

- 在检修作业期间，严禁擅自关闭关键设备或断开电源。

- 在进行工作之前，确保设备已经停止运行并进行有效的电气隔离。

3. 检修程序以下是高压电气设备检修的基本程序：1. 检查检修工具和设备的完好及可靠性。

2. 使用标准的工作票或检修单进行作业记录。

3. 根据工作票或检修单的要求，进行设备的电气隔离，并确保设备处于安全状态。

4. 进行设备的外观检查，确保没有异常现象和可疑故障。

5. 进行设备的电气参数测试，例如电压、电流等。

6. 检查设备的连接线路和接线端子，确保没有松动或腐蚀。

7. 检查设备的绝缘状况，使用合适的测试设备进行绝缘测量。

8. 清洁设备的内部和周围区域，确保设备的正常运行。

9. 如果发现故障或异常，及时记录并报告相关负责人。

10. 完成检修后，撤除设备的电气隔离，并进行必要的试验和复电操作。

4. 注意事项- 检修作业期间，操作人员应密切注意设备的运行状况和安全指示灯的状态，发现异常应及时采取措施。

- 检修作业应由经过专业培训并持有相关资质证书的人员进行。

- 工作票或检修单应详细记录每一个检修步骤和操作，以便追溯和备案。

5. 总结本指导书提供了变电工程电气设备检修作业的基本指导，操作人员在进行检修作业时应严格遵守安全指示和程序，确保工作的顺利进行和设备的安全运行。

{签名、日期}。

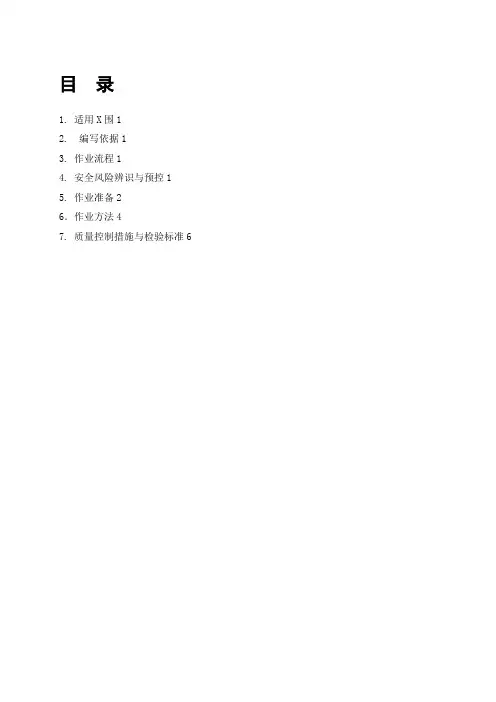

目录1. 适用X围12. 编写依据13. 作业流程14. 安全风险辨识与预控15. 作业准备26．作业方法47. 质量控制措施与检验标准61.适用X围本作业指导书适用于变电站内10kV 小车式、固定式高压开关柜的安装作业。

哈密星星峡35kV 变电站采用XX重开电气XX提供的固定式高压开关柜，型号为KYN28A-12。

安装包括：配电盘安装、硬母线安装、真空断路器检查、二次回路检查与接线的安装作业。

2. 编写依据表2-1编写依据3.1 作业（工序）流程图图3-1 作业(工序)流程图4.安全风险辨识与预控表4-1 危险点辨识与预控措施施工单位检查人：监理单位检查人：日期：日期：注1：对存在风险且控制措施完善填写“√”，存在风险而控制措施未完善填写“×”，不存在风险则填写“一”，未检查项空白。

注2：安全风险辨析与预控措施表在有新的风险因素与预控措施时可增加补充，下同。

5. 作业准备5.1 人员配备表5-1作业人员配备5.2 工器具与仪器仪表配置表5-2 主要工器具与仪器仪表配置6．作业方法6.1施工准备技术准备：按规程、厂家安装说明书、图纸、设计要求与施工措施对施工人员进行技术交底，交底要有针对性。

人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。

机具的准备：按施工要求准备机具并对其性能与状态进行检查和维护。

施工材料准备：焊条、螺栓、油漆等。

6.2基础检查6.2.1 用经纬仪与钢卷尺对开关柜基础进行核对尺寸，检查基础槽钢长度、宽度、标高与相对位置是否符合设计要求，以与检查基础槽钢的直线度和水平度，误差不得超过允许值；检查高压与控制电缆的孔洞是否对应开关柜的排列布置。

6.2.2 清除基础槽钢面上的灰砂，完成槽钢的接地工作，测量基础槽钢的水平度和不直度，找出最高点，并标注高差，开关柜宜从中间开始就位。

6.3 搬运与开箱检查6.3.1 现场搬运盘柜（1）开关柜的搬运设专人指挥，配备足够的施工人员，以保证人身和设备安全。

电厂10.5kV厂用开关柜检修作业指导书1总则1.1目的为了加强XXXXXX10.5kV开关柜检修技术工作，确保10.5kV开关柜检修工作符合工艺质量和文明安全管理要求，并确保该工作全过程无不安全情况发生，确保开关柜检修后能安全、可靠地运行，所有参加本检修项目的工作人员、质检人员，必须遵循本质量保证程序。

1.2范围本指导书适用于XXXXXX10.5kV开关柜的检修。

2规范性引用文件（含验收标准等）《高压开关设备和控制设备标准的共用技术要求》 GB/T11022-1999《电力设备预防性试验规程》GB 50150-2006《电业安全工作规程》（发电厂和变电站电气部分）DL 408—1991《交流高压断路器合成试验技术条件》 DL/T690-1999《发电企业设备检修导则》 DL/T838-2003《10.5kV开关柜检修规程》 XXXXXX《10.5kV真空断路器检修规程》 XXXXXX《XXXXXX安健环作业指导书初稿编写规范》3 作业过程控制3.1 作业准备3.1.1 人员配备3.1.2工器具（安全工器具、作业工器具、安全防护用品、测量仪器等）3.1.3消耗材料包括备品3.2 作业过程及风险预控3.3 关键点作业质量标准及异常处理对策（可图示）3.4 验收、交接与其它标准要求3.4.1验收时间现场交接验收（以下简称现场验收）应在检修、调试完毕后、系统启动投运前进行。

检修项目现场验收的时间应根据现场验收内容的工作量决定，技术改造项目可根据工程实际情况采取阶段性验收。

3.4.2验收要求现场验收前，检修单位应编制验收方案报XXXXXX公司批准。

验收方案应包括验收依据、验收范围、验收时间、验收内容、验收工作组成员、验收配合组成员、验收组织措施、技术措施、安全措施。

3.4.3验收记录要求3.4.3.1按照验收内容及所列检修项目进行逐项检查、测试、逐项记录。

3.4.3.2特殊情况下征得生产管理部门的同意，现场验收试验的个别内容可结合施工调试进行，但需在交接验收中的验收报告做好记录。

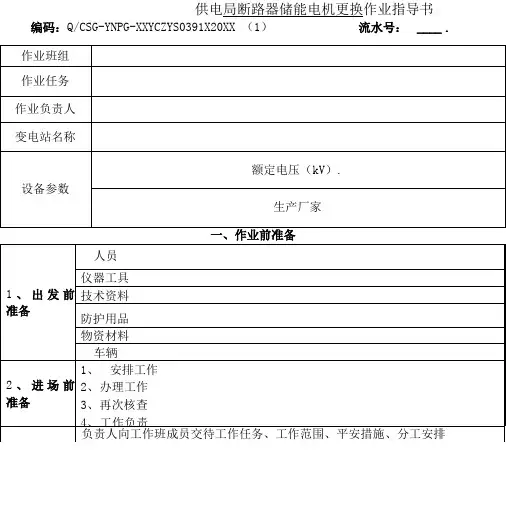

供电局断路器储能电机更换作业指导书
