最新35kV开关柜KGN型检修作业指导书汇总

35kV KYN开关柜检修现场作业指导书1 范围
本作业指导书适用于变电所内35kV KYN型开关柜的检修。

2 修前准备
2.1 备品备件（见表1）
2.2 工器具（见表2）
表2 工器具
2.3 材料（见表3）
表3 材料
2.4 危险点分析（见表4）
表4 危险点分析
2.5 安全措施（见表5）
表5 安全措施
3 作业程序及作业标准
3.1 35kV KYN 开关柜检修作业流程图（见图1）
图1 作业流程图3.2 检修内容和工艺标准（见表6）
表6 检修内容和工艺标准
4 设备检修记录卡(见表7)
表7 设备检修记录卡
5SF6气体充气方法及要求
.
.
附录A
（资料性附录）
SF6气体充气方法及要求
表A.1 SF6气体充气方法及要求。

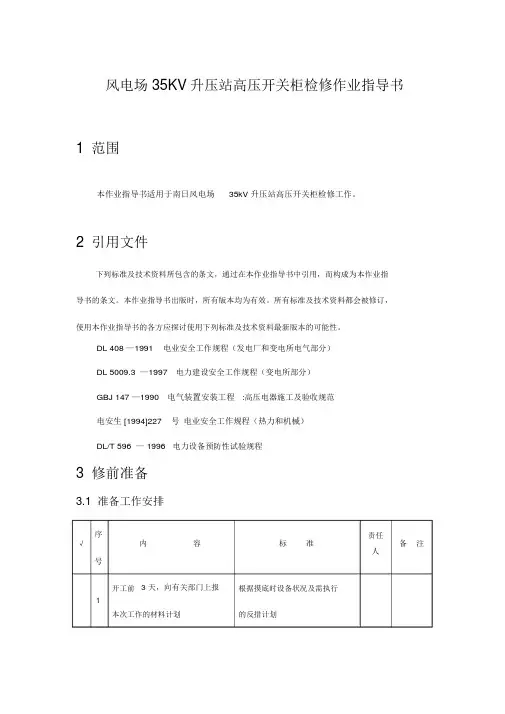

风电场 35KV升压站高压开关柜检修作业指导书1范围本作业指导书适用于南日风电场35kV 升压站高压开关柜检修工作。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL 408 —1991电业安全工作规程（发电厂和变电所电气部分）DL 5009.3 —1997电力建设安全工作规程（变电所部分）GBJ 147 —1990电气装置安装工程:高压电器施工及验收规范电安生 [1994]227号电业安全工作规程（热力和机械）DL/T 596 — 1996电力设备预防性试验规程3修前准备3.1 准备工作安排序责任√内容标准备注人号开工前 3 天，向有关部门上报根据摸底时设备状况及需执行1本次工作的材料计划的反措计划在工作前 2 天提交相关停役申2请仪器仪表、工器具应试验合格，开工前 2天，准备好施工所需满足本次施工的要求，材料应3仪器仪表、工器具、相关材料、齐全，图纸及资料应附合现场相关图纸及相关技术资料实际情况开工前确定现场工器具摆放位现场工器具摆放位置参考定置4置图，确保现场施工安全、可靠根据本次作业内容和性质确定要求所有工作人员都明确本次5好检修人员，并组织学习本指工作的作业内容、进度要求、导书作业标准及安全注意事项填写第一种工作票，在开工前工作票应填写正确，并按《电6一天交值班员业安全工作规程》执行3.2 人员要求序√内容责任人备注号1现场工作人员的身体状况、精神状态良好作业辅助人员（外来）必须经负责施教的人员，对其进2行安全措施、作业范围、安全注意事项等方面施教后方可参加工作3特殊工种（吊车司机、电焊工）必须持有效证件上岗所有作业人员必须具备必要的电气知识，基本掌握本4专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格5作业负责人必须经局批准3.3 工器具序单数√名称规格备注号位量1呆扳手8 件套13力矩扳手100 k.n把14单相电源接线板自制块1带触保器5工具箱自制只16万用表/块17兆欧表2500V块18水平尺300 mm把13.4材料序单数√名称规格备注号位量1棉纱布/kg25白布漂白m16毛刷/把37塑料布/m108铅笔/支19记号笔极细支210洗手液/瓶111机油/升0.312线手套/付313油漆/桶13.5危险点分析序√内容号1相邻间隔带电，严禁误入带电间隔或越过围栏，容易发生人身触电事故。

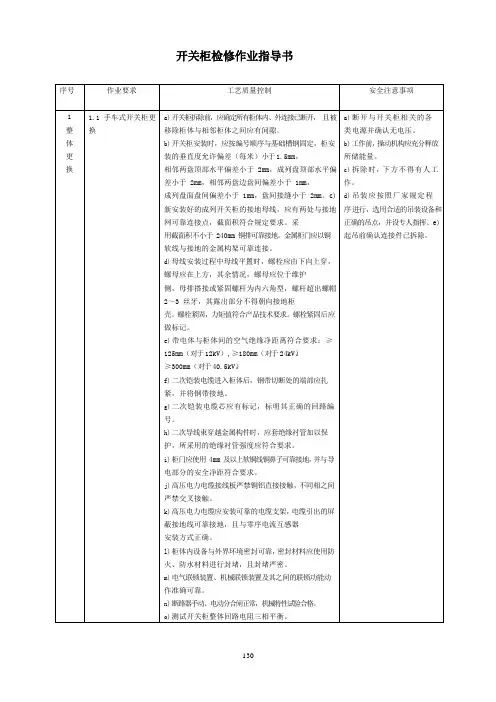

高压开关柜检修作业指导书第一篇：高压开关柜检修作业指导书高压开关柜检修作业书一、注意事项1、严格执行电力安全作业规程2、检修电源屏时，必须将各方面的电源断开，应特别注意与停电柜有关的变压器、电压互感器，必须从两侧断开，防止向停电检修的柜反送电，被拉开的刀闸应加绝缘挡板，并挂好禁示牌3、临时照明采用安全电压照明4、远距离操作时，应与现场取得联系后方可进行二、准备工作 a、接到任务通知单b、相关资料、图纸、材料的准备c、拿出高压开关柜检修标准工具单，迅速按标准工具单的要求将所需工具准备好d、根据任务单上的要求，电话咨询用户材料准备情况e、认真做好检修过程中可能碰到的风险f、拿出相关表格三、工具及材料a、工具：组合套筒板手一套、万应表、吸尘器、2500V高压摇直流耐压试验设备、交流耐压试验设备、继电保护综合测试仪、电工常用工具一套b、材料：抹布若干、酒精两瓶、棉纱手套五副四、人员需求电力类工程师一名，技术工人4名五、工期一天六、工作步骤1、开关柜的检查a、严格按操作程序将高压配电房的有可能来电的开关断开b、将接地线挂好c、打开柜门将专用小车推至柜门前d、将专用小车固定好e、确认断路器在断开位置 f、拔出断路器的二次接线接头 g、将断路器从开关柜中抽出h、检查开关的触头，对触头用酒精进行清洗i、检查开关的机械锁或程序锁 j、将开关柜的后盖打开k、检查开关柜连接母排，主要检查其连接处，看连接螺丝是否松动l、检查母排的支撑绝缘子，对其进行清洁，若用损坏的进行更换m、打开关柜的电缆室，检查电缆接头及其支撑绝缘子，用酒精擦洗电缆头及支撑绝缘子n、清理开关柜电缆室、母线室，经两人检查后，将开关柜的电缆室门及母排门关好 o、将手车推入开关柜p、试验开关柜在断开位置、试验位置、分闸位置的动作情况q、检查断路器推入、拉出时是否有阻碍，要求出入灵活r、打开继电器门s、对所有继电器进行清扫 t、检查二次接线头的牢固情况2、避雷器的检查a、用干净抹布和酒精对其表面进行清洁b、使用2500V摇表对其进行绝缘测试，并将结果记录c、用直流泄漏工具对其进行试验，记录好电流在1mA时的电压值，重新加入电压，将电压升至75%，记录好其泄漏电流值3、电压互感器、电流互感器的检查a、使用抹布与酒精，对其表面进行清洁b、使用2500V高摇表对其进行对地绝缘检查并将结果记录好c、检查其连接头是否完好3、试验a、将所有试验按规定摆放好b、将进线电缆连接头拆开，并要求有足够的安全净距c、将出线电缆的连接头拆除，并要求有足够的安全净距d、将配个配电柜的接地刀断开e、将所有开关合上f、将PT、CT的二次侧短接g、将交流耐压试验装置的线接好h、做好试验的隔离措施i、按试验规程要求做好交流耐压试验j、测量开关的接触电阻，通100A的电流进行测量k、按断电保护的要求，将所有的继电器进行较验l、将所有试验及继电保护的数据进行记录好，并做出试验报告m、将所有继电器复位 n、拆除所有的零时防护措施 o、将开关柜所有的连接复位 p、清扫现场七、工作结束前的检查与交待1、工作现场的检查a、现场已清理、无遗留工具、仪器、任何杂物等b、检查所有的元件均已恢复，且连接良好c、会同相关人员进行检查，并说明检查过程中存在的问题，检查无误后工作结束八、工作完成后的报告与档案1、将检查内容和测量的数据记入相关表格，并存档2、将检查内容交一份给用户并一式两份，用户与永创力各一份第二篇：高压开关柜KYN28-12金属铠装中置式开关柜KYN28开关柜系3~10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。

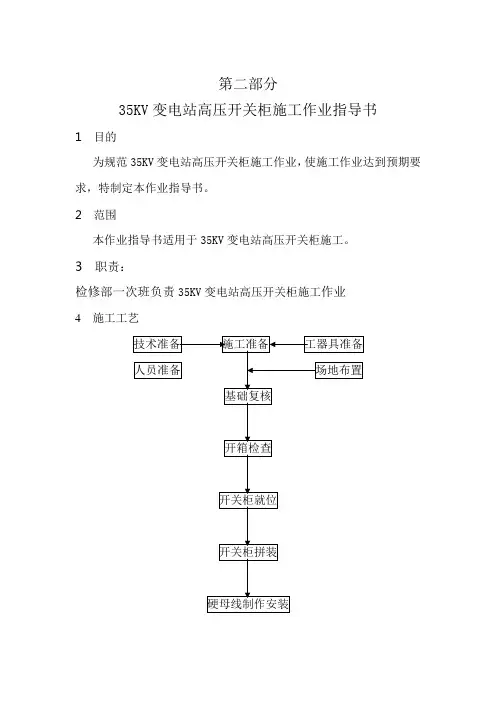

第二部分35KV变电站高压开关柜施工作业指导书1 目的为规范35KV变电站高压开关柜施工作业，使施工作业达到预期要求，特制定本作业指导书。

2 范围本作业指导书适用于35KV变电站高压开关柜施工。

3 职责：检修部一次班负责35KV变电站高压开关柜施工作业4 施工工艺5 各工序施工方法5.1 施工准备5.1.1技术准备：参与施工的人员必须先熟悉施工图纸资料经盘柜及二次接线施工方法，由技术人员对其进行技术培训，质检员组织考试，成绩合格后方可上岗。

5.1.2人员准备：成立二次安装小组，施工人员必须持有相应工种的操作证。

5.1.3工器具准备：5.1.4施工现场清理及布置：清理现场土建施工杂物。

5.2 基础复核用经纬仪、钢尺复测二次盘柜基础槽钢的长度/宽度/标高及相对误差不得超过允许值。

基础槽钢质量标准：直线度，1mm/米，全长5mm；平度，1mm/米，全长5mm。

5.3 高压开关柜开箱检查高压开关柜安装前，协同监理、设备生产厂家对高压开关柜开箱检查，检查其型号规格及屏面布置是否符合设计，有无损坏或脱漆，元件是否完好无损。

根据装箱单核对零件、备件、专用工具及技术文件是否齐全完好，登记并做好妥善保管。

断路器支架焊接应良好，外部油漆完好，真空断路器的灭弧室、瓷套与铁件间应粘贴牢固，无裂纹及破损。

5.4 开关柜就位用T吊车将开关柜按先内后外的顺序吊至进柜口，用钢管做滚筒，人工就位，各柜间应留有一定间隙，以便于拼装。

5.5 开关柜拼装开关柜拼装时，应按其安装位置顺序初步就位，对每面开关柜进行粗调，调到大致水平后，再精调第一面开关柜，然后以第一面开关柜为标准将其它柜逐次调整。

调整时用水平尺、吊线陲控制开关柜水平度和铅直度。

调整完毕后，再重新检查一遍。

最后再将柜体与基础型槽钢焊牢，每面柜体不少于4处，焊缝长约100mm。

为保证美观焊缝应在柜体内侧。

开关柜拼装质量标准：A、垂直度：每米1.5mm；B、水平度：成列盘顶部5mm；C、盘面不平度：相邻盘顶部1mm，成列盘顶部5mm；D、盘间接缝：小于2mm。

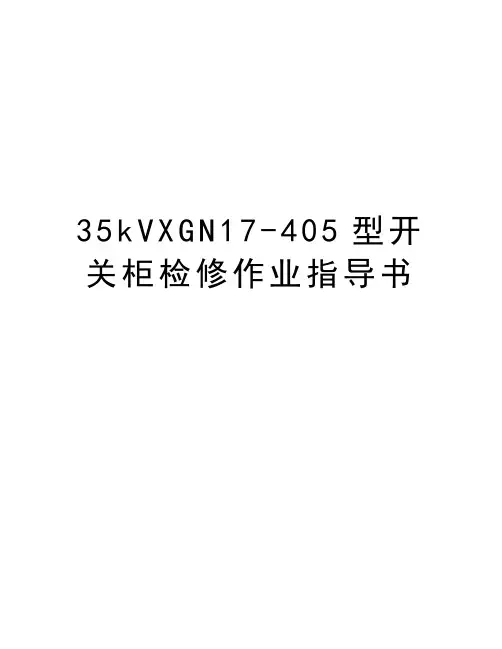

35k V X G N17-405型开关柜检修作业指导书
35kV（XGN17-40.5型）开关柜检修作业指导书1 范围
本作业指导书适用于35kV（XGN型）开关柜检修工作。

2 检修前准备
2.1 备品备件（见表1）
表1 备品备件
2.2 工器具（见表2）
表2 工器具
仅供学习与交流，如有侵权请联系网站删除谢谢2
2.3 材料（见表3）
表3 材料
2.4 危险点分析（见表4）
表4 危险点分析
仅供学习与交流，如有侵权请联系网站删除谢谢3
2.5 安全措施（见表5）
表5 危险点分析
3 检修内容和工艺标准（见表6）
表6 检修内容和工艺标准
仅供学习与交流，如有侵权请联系网站删除谢谢4
仅供学习与交流，如有侵权请联系网站删除谢谢5
仅供学习与交流，如有侵权请联系网站删除谢谢6
仅供学习与交流，如有侵权请联系网站删除谢谢7
4 设备检修记录卡(见表7)
表7 设备检修记录卡
仅供学习与交流，如有侵权请联系网站删除谢谢8
仅供学习与交流，如有侵权请联系网站删除谢谢9。

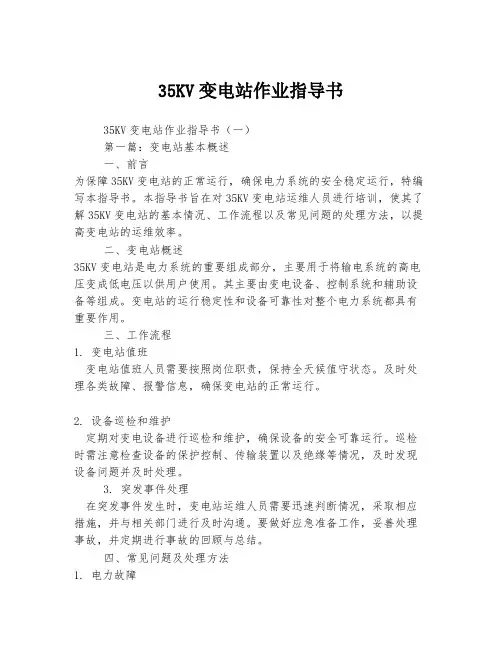

35KV变电站作业指导书35KV变电站作业指导书（一）第一篇：变电站基本概述一、前言为保障35KV变电站的正常运行，确保电力系统的安全稳定运行，特编写本指导书。

本指导书旨在对35KV变电站运维人员进行培训，使其了解35KV变电站的基本情况、工作流程以及常见问题的处理方法，以提高变电站的运维效率。

二、变电站概述35KV变电站是电力系统的重要组成部分，主要用于将输电系统的高电压变成低电压以供用户使用。

其主要由变电设备、控制系统和辅助设备等组成。

变电站的运行稳定性和设备可靠性对整个电力系统都具有重要作用。

三、工作流程1. 变电站值班变电站值班人员需要按照岗位职责，保持全天候值守状态。

及时处理各类故障、报警信息，确保变电站的正常运行。

2. 设备巡检和维护定期对变电设备进行巡检和维护，确保设备的安全可靠运行。

巡检时需注意检查设备的保护控制、传输装置以及绝缘等情况，及时发现设备问题并及时处理。

3. 突发事件处理在突发事件发生时，变电站运维人员需要迅速判断情况，采取相应措施，并与相关部门进行及时沟通。

要做好应急准备工作，妥善处理事故，并定期进行事故的回顾与总结。

四、常见问题及处理方法1. 电力故障当发生电力故障时，需要及时切换备用电源以保证供电的连续性。

同时，应迅速排除故障，检修设备，确保恢复供电。

2. 控制系统故障当控制系统出现故障时，应及时进行检查，找出故障原因并采取有效措施进行修复。

在检修过程中，要确保其他系统的正常运行。

3. 人员安全问题在操作过程中，变电站运维人员必须严格遵守操作规程，佩戴安全防护用具，并确保工作环境的安全性。

任何时候都不能将安全因素置于次要位置。

结语35KV变电站的正常运行对电力系统的稳定性具有重要作用。

本指导书旨在帮助变电站运维人员了解基本概述、工作流程及常见问题及处理方法，以提高工作效率和保障安全稳定运行。

同时，变电站运维人员还需不断学习和积累经验，提升自身专业素养，以应对各类复杂情况和问题的发生。

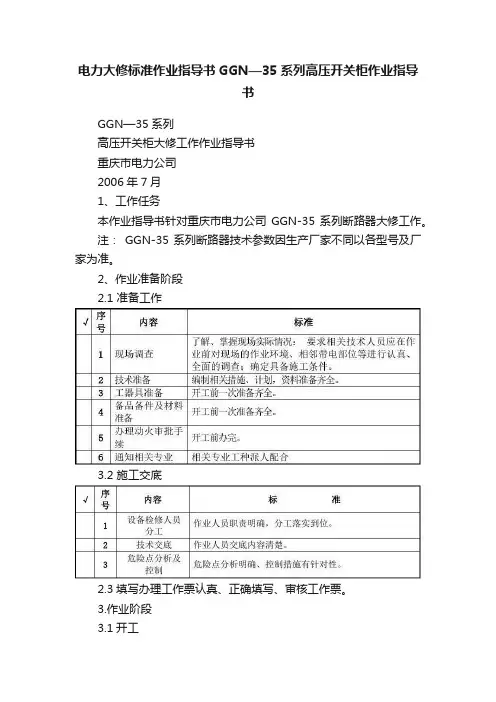

电力大修标准作业指导书GGN—35系列高压开关柜作业指导
书
GGN—35系列
高压开关柜大修工作作业指导书
重庆市电力公司
2006年7月
1、工作任务
本作业指导书针对重庆市电力公司GGN-35系列断路器大修工作。

注：GGN-35系列断路器技术参数因生产厂家不同以各型号及厂家为准。

2、作业准备阶段
2.1 准备工作
3.2 施工交底
2.3填写办理工作票认真、正确填写、审核工作票。

3.作业阶段
3.1开工
3.2 危险点分析及安全控制措施
3.3作业流程及工艺标准
1、召开班后会，总结安全、质量
2、技术归档
附录：工器具及材料。

35kv高压成套开关柜安装作业指导说明书一、前言本文档旨在对35kv高压成套开关柜的安装作业进行详细的指导说明，确保安装过程顺利进行并符合相关要求。

本指导说明书适合于35kv高压成套开关柜的安装作业人员参考。

二、安装前准备1. 确保安装场地满足相关要求，如地基平整、通风良好等。

2. 检查所需安装工具和设备的完好性和数量，确保满足安装需求。

3. 准备好所需的安装材料和配件，确保质量合格。

三、安装步骤1. 安装前的检查1.1 检查35kv高压成套开关柜的外观，确认无损坏或者缺陷。

1.2 检查配套设备和材料的齐全性，确保符合要求。

1.3 检查安装场地的环境和安全状况，消除潜在的安全隐患。

2. 安装基础2.1 根据设计要求和图纸，进行35kv高压成套开关柜的基础施工。

2.2 确保基础的平整度和强度符合要求。

2.3 安装基础完成后，进行基础的检查和验收。

3. 安装设备3.1 根据设计要求和图纸，进行35kv高压成套开关柜的设备安装。

3.2 确保设备安装位置准确无误，且固定坚固。

3.3 安装设备时，注意避免对设备造成损坏或者划伤。

4. 连接路线4.1 根据设计要求和图纸，进行35kv高压成套开关柜的路线连接。

4.2 确保路线连接正确无误，且连接坚固可靠。

4.3 进行路线连接后，进行路线的测试和验收，确保正常通电。

5. 调试和测试5.1 对35kv高压成套开关柜进行调试和测试，确保各项功能正常。

5.2 检查开关柜的各个部件和功能是否正常运行。

5.3 进行各项测试后，记录测试结果并进行验收。

6. 安全注意事项6.1 在安装过程中，严格遵守相关安全操作规程和标准。

6.2 确保安装人员穿戴符合要求的个人防护装备。

6.3 注意避免触碰高压设备，确保人身安全。

四、安装后验收1. 对35kv高压成套开关柜进行全面的验收和检查，确保安装质量符合要求。

2. 检查各项功能和部件是否正常运行。

3. 进行相关测试，如绝缘测试、开关试验等，确保设备安全可靠。

35kV 架空线路检修作业指导书编写：审核：批准：2013年12 月一、适用范围：本作业指导书适用于35kV输电线路现场检修作业的指导和要求二、规范性引用文件：1、《架空配电线路运行规程》SD292-882、《架空送电线路运行规程》DL/T741-20013、《电力安全工作规程》（变电站和发电厂电气部分）。

4、《电力安全工作规程》（电力线路部分）。

5、电气试验规程和运行规程。

三、支持文件：1、线路竣工图。

2、检修方案。

3、交接竣工报告。

4、历次巡线报告。

5、历次检修报告。

四、35kV输电线路检修：1、检修周期及项目：1.1、检测工作是发现设备隐患、开展预防检修的重要手段。

检测方法应正确、数据准确，检测结果要做好记录和统计分析。

检测计划应符合季节性要求，检测项目及检测周期见表 1 : 表1 检测项目及检测周期1.2、检修项目应按照设备状况，巡视、检测的结果和反事故措施的要求确定，其主要项目及周期表见表2、表3:表2 检修的主要项目及周期表3 预防性检查、检修周期表1.3、根据季节性工乍特点和要求，做好防污、防雷、防洪、防寒、防冰、防风、防火及防鸟等工作，落实好各项反事故措施。

1.4、35kV输电线路检修，根据结合总厂里的规定和线路巡线报告在每年的春季进行，称之为“设备春检”2、检修原理及检修方法描述：检修原理：根据输配电线路巡视、检查和测试中发现的问题，进行旨在消除线路缺陷, 提高线路健康水平，预防事故，保证线路设备安全运行。

2.1、线路停电检修方法及检修内容：2.1.1、小修：为了维持送配电线路及附属设备的安全运行和必要的供电可靠性而进行的工作，称为小修。

其主要内容有：(1 )、砍伐影响线路的安全运行树木、杂草等;(2 )、杆塔基础培土，开挖排水沟；(3)、拆除塔上鸟窝及其他杂物;4）、调整拉线；（5）、督促有关单位清除影响安全运行的建筑物、障碍物；（6）、处理个别不合格的接地装置，更换损坏绝缘子串或零值绝缘子；（7）、导线、架空地线个别损伤、断股的缠绕、修补工作；（8）、各种不停电的检测工作，如绝缘子检测；接地电阻测量、交叉跨越垂直距离的测量等；（9）、悬挂警告牌，加装标志牌等。

35kv高压成套开关柜安装作业指导书一、引言高压成套开关柜是电力系统中重要的设备之一，用于控制和保护电力设备。

本指导书旨在详细介绍35kV高压成套开关柜的安装作业流程和注意事项，确保安装过程顺利进行，保证设备的正常运行。

二、安装前准备1. 确认安装位置：根据设计要求和现场情况，确定高压成套开关柜的安装位置，并进行标记。

2. 安装工具准备：准备好所需的安装工具和设备，包括扳手、螺丝刀、电动工具等。

3. 安装人员培训：确保安装人员具备相关的安全知识和操作技能，了解相关的安装规范和标准。

三、安装作业流程1. 安装地基：根据设计要求和现场情况，进行地基的准备工作，包括挖掘、夯实等。

2. 安装柜体：将高压成套开关柜的柜体按照设计要求放置在地基上，并使用水平仪进行调整，确保柜体水平。

3. 安装支架：根据设计要求，安装支架，并使用水平仪进行调整，确保支架水平。

4. 安装电缆槽：根据设计要求，安装电缆槽，并确保电缆槽与柜体之间的连接坚固可靠。

5. 安装电缆：根据设计要求，将电缆连接到高压成套开关柜的对应位置，并进行绝缘处理和连接固定。

6. 安装电力设备：根据设计要求，将高压成套开关柜的电力设备（如断路器、隔离开关等）安装到柜体中，并进行固定和连接。

7. 安装控制装置：根据设计要求，将高压成套开关柜的控制装置（如保护装置、仪表等）安装到柜体中，并进行固定和连接。

8. 连接电源：根据设计要求，将高压成套开关柜与电源进行连接，并进行绝缘测试和接地处理。

9. 调试测试：根据设计要求，对安装完成的高压成套开关柜进行调试和测试，确保设备的正常运行。

10. 安全防护：在安装完成后，对高压成套开关柜进行安全防护措施，包括加装防护罩、标识等。

四、安全注意事项1. 安全帽和防护鞋是必需的个人防护装备，必须佩戴。

2. 在安装过程中，严禁使用带电工具，必要时需断电操作。

3. 严禁在高压成套开关柜上堆放杂物，保持周围环境整洁。

4. 在进行电缆连接时，必须确保电缆的绝缘完好，避免短路和漏电。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==35kv作业指导书篇一：35kV基础作业指导书环北变-李家塬35kV线路工程施工作业指导书中州电力设备有限公司35kV项目部批准：审核：编写：时间：时间：时间：目录一、编写依据??????????????????1 二、适用范围??????????????????1 三、工程概况??????????????????1 四、施工技术特点及要求?????????????5 五、线路复测??????????????????7 六、基础分坑??????????????????8 七、基坑开挖??????????????????10 九、绑扎钢筋与支模???????????????10 十、基础浇制??????????????????11 十一、质量要求及保证措施????????????14 十二、安全注意事项???????????????17 十三、环保及文明施工??????????????18 十四、基础浇制工器具清单????????????19 十五、附表???????????????????20 十六、塔位明细表、基础施工图、接地施工图一、编写依据：2.1《建筑工程施工质量验收统一标准》（GB50300-201X） 2.2《建筑地基基础工程施工质量验收规范》（GB50202-201X） 2.3 《混凝土结构工程施工质量验收规范》（GB50204-201X） 2.4《建筑地面工程施工及验收规范》（GB50209-201X）2.5《110---500kV架空送电线路施工及验收规范》（GB50233-201X）二、适用范围：1、环北变-李家塬35kV线路工程施工所有工序2、线路复则3、杆、塔基坑开挖4、杆塔焊接、基础浇筑5、杆塔组立6、放紧线工作三、工程概况： 1、工程简述：本工程为长庆油田第七采油厂201X年产建工程，线路为从环北35kV变电所向白33井区架设Ⅰ回35kV高压线路，线路总长20.453km，共设计杆塔60基，其中水泥杆57基，铁塔3基；线路走径沿线经过环城镇、樊家川镇两个乡镇，冉旗寨村、椿树台村、郝集村、蚂蚁沟村4个行政村。

35kV隔离开关作业指导书1000字35kV隔离开关作业指导书一、作业前准备1、工作人员应做好身体保护，穿戴符合规定的劳动保护用品，特别是绝缘鞋、带有感应诱导等符合静电保护要求的劳保产品。

2、作业人员应当认真查看各种安全防护设施是否完好，例如安全栏杆、警示标识、跨越物等，保证在作业期间不会对其他人构成任何威胁。

3、开展相关训练和考核工作，确保作业人员具备一定的职业技能和操作经验，在作业期间能够保持清醒，避免出现危险情况。

4、确定环境条件是否符合要求，特别是环境温度、湿度等因素需要预先检查，保证安全和舒适的作业条件。

二、安全和保护规范1、必须在看到或者确认了相应接地几何位置后才能开始与电压相关的操作。

2、在进行带有WKY-35SF型隔离开关的安装、使用或者其他相关操作之前，应该确保周围在一定范围内没有其他人或者物品。

3、确保电源系统处于安全状态，并且开关设备本身没有带电，即便在操作过程中发现错误，也不得私自关闭开关，并且应该立即离开作业现场，着重保证人员的生命安全和设备的完好性。

4、在使用隔离开关的过程中，需要严格按照规程进行保养和维修工作，确保设备的完好，以及人员的安全。

5、遇到操作异常或者其他常规操作以外的情况，应该立即通知技术人员和管理人员，以便及时解决问题并且避免潜在的安全隐患。

三、操作流程1、作业人员到达现场后，先仔细查看目标设备是否正常，判断进行维护和更换需要进行的具体操作。

2、在确认环境安全后，应该对设备进行检查，先检查外表、表面等，以确保设备完好无损，接着将测量仪器等设备连接好，进行仪器调试和确认操作。

3、当更换设备完成后，应该对设备进行测试，以检测开关系是否良好，替换是否成功。

4、如果测试发现设备未能正常使用，应该立即通知技术人员，确保其他操作步骤能够正常进行，避免不必要的事故。

5、目标设备的使用过程中应该注意现场环境，设备本身是否存在故障，草案制定的程序是否合理，操作规范是否完善。
