交流接触器的结构和工作原理交流接触器属于控制类电器,不仅能实现远距离自动操作和欠电压释放等保护功能,而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
一、交流接触器的结构交流接触器主要由四部分组成:1、电磁系统包括吸引线圈、静铁芯、动铁芯(衔铁)、分闸弹簧和铁芯短路环几部分。
1)吸引线圈加上电压后产生电流,形成磁场,衔铁被吸向静铁芯,带动主触点闭合,辅助触点常开闭合,常闭打开。
电磁线圈断电时,在分闸弹簧作用下,衔铁恢复原位,主触头分闸,辅助触点也各自恢复原位。
2)交流电的周期性变化使衔铁产生抖动和噪声,容易造成触点烧损,为了消除振动,在铁芯的端面局部镶嵌一个闭合的铜环,称为短路环。
当磁通穿过短路环时,在短路环上产生感应电流,由此产生一个反磁通与主磁通叠加,使穿过短路环的合成磁通与没有短路环磁路中的磁通有一个相位差,即这两部分磁通的变化有一个时间差,不会同时经过零点,从而保证磁铁的可靠吸合防止出现振动。
2、触头系统包括三组主触头和几组常开、常闭辅助触头,和动铁芯连在一起互相联动。
主触头的作用是接通和分断主回路,控制较大电流;辅助触头在控制回路中满足各种控制方式的要求。
3、灭弧装置1)灭弧装置用来保证触点断开电路时,产生的电弧可靠地熄灭,以减少电弧对触点的损伤。
2)容量在10A以上的接触器都有灭弧装置,对于小容量的接触器,常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器,采用纵缝灭弧罩及栅片灭弧。
4、绝缘外壳及附件,各种弹簧、传动机构、接线柱等。
二、交流接触器的工作原理当接触器线圈通电时,静铁芯产生电磁吸力,将动铁芯吸合,由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源;当接触器线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
三、电磁式交流接触器的结构和工作原理1、电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
交流接触器结构及工作原理接触器的组成:电磁机构、主触点和灭弧系统、帮助触点、反力装置、支架和底座。
沟通接触器结构触头系统:主触头、帮助触头常开触头(动合触头)常闭触头(动断触头)电磁系统:动、静铁芯,吸引线圈和反作用弹簧灭弧系统:灭弧罩及灭弧栅片灭弧原理:线圈通电后,在铁芯中产生磁通及电磁吸力。
此电磁吸力克服弹簧反力使得衔铁吸合,带动触点机构动作,常闭触点打开,常开触点闭合,互锁或接通线路。
线圈失电或线圈两端电压显著降低时,电磁吸力小于弹簧反力,使得衔铁释放,触点机构复位,断开线路或解除互锁。
接触器结构及工作原理线圈常开主触点常开帮助触点常闭帮助触点接触器是一种电磁式自动开关。
它用于电动机频繁起动和远距离掌握,使操作更加平安便利。
接触器是应用较多的主要低压电器之一。
一、接触器接触器是靠电磁力操作的,按操作电源不同可分为直流和沟通两大类。
两类结构大致相同。
图一为接触器实物,图二为接触器的内部结构、文字符号。
图一沟通接触器图二沟通接触器内部结构和文字符号二、结构简介图二所示的接触器是由上下两段结构,上段为热固塑料躯壳。
上面固定着帮助触头、主触头和灭弧装置;下段为热塑性塑料底座,上面安装电磁系统和缓冲装置。
底座有螺钉固定孔,下部还装有用于IEC 标准35mm槽轨的锁扣。
1、电磁系统。
电磁系统由线圈、“E”形静铁心和衔铁心组成,静铁心头部装有短路环,用于防止沟通电流过零时衔铁的振动。
2、触头部分包括三对主触头和四对帮助触头。
主触头由三组桥式动触头和上下两侧三对静触头组成,触头材料为银基合金,容量较大,允许通过较大的电流,起接通和断开主电路的作用。
静触头、静铁心、线圈成一体,桥式动触头和衔铁成一体。
触头分成常开(NO)和常闭(NC)两类。
线圈末通电时,处于分断状态的触头称为常开触头;处于闭合状态的触头称为常闭触头。
该接触器四对帮助触头中常开(NO)、常闭(NC)触头数量可任意组合。
帮助触头只允许用于电流较小的掌握电路中。

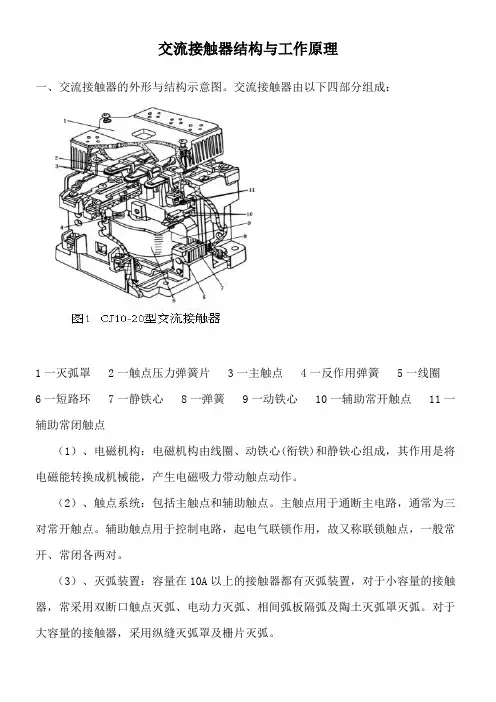

交流接触器结构与工作原理一、交流接触器的外形与结构示意图。
交流接触器由以下四部分组成:1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点(1)、电磁机构:电磁机构由线圈、动铁心(衔铁)和静铁心组成,其作用是将电磁能转换成机械能,产生电磁吸力带动触点动作。
(2)、触点系统:包括主触点和辅助触点。
主触点用于通断主电路,通常为三对常开触点。
辅助触点用于控制电路,起电气联锁作用,故又称联锁触点,一般常开、常闭各两对。
(3)、灭弧装置:容量在10A以上的接触器都有灭弧装置,对于小容量的接触器,常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器,采用纵缝灭弧罩及栅片灭弧。
(4)、其他部件:包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。
电磁式接触器的工作原理如下:线圈通电后,在铁芯中产生磁通及电磁吸力。
此电磁吸力克服弹簧反力使得衔铁吸合,带动触点机构动作,常闭触点打开,常开触点闭合,互锁或接通线路。
线圈失电或线圈两端电压显著降低时,电磁吸力小于弹簧反力,使得衔铁释放,触点机构复位,断开线路或解除互锁。
二、直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。
在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。
由于直流电弧比交流电弧难以熄灭,直流接触器常采用磁吹式灭弧装置灭弧。
三、交流接触器的分类及基本参数1、交流接触器的分类交流接触器的种类很多,其分类方法也不尽相同。
按照一般的分类方法,大致有以下几种。
①、按主触点极数分:可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷,如照明负荷、焊机等,在电动机能耗制动中也可采用;双极接触器用于绕线式异步电机的转子回路中,起动时用于短接起动绕组;三极接触器用于三相负荷,例如在电动机的控制及其它场合,使用最为广泛;四极接触器主要用于三相四线制的照明线路,也可用来控制双回路电动机负载;五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机,以变换绕组接法。
交流接触器的型号,结构,工作原理,选用,安装与使用接触器是一种自动的电磁式开关。
适用于远距离频繁地接通或断开交直流主电路及大容量掌握电路。
其主要掌握对象是电动机,也可用于掌握其他负载,如电热设备、电焊机以及电容器组等。
它不仅能实现远距离自动操作和欠电压释放爱护功能,而且具有掌握容量大、工作牢靠、操作频率高、使用寿命长等优点,因而在电力拖动系统得到了广泛应用。
依据接触器按书触头通过的电流种类不同,可分为沟通接触器和直流接触器两种。
沟通接触器的种类许多.目前常用的有我国自行设计生产的CJ0、CJ10和CJ20 等系列以及引进国外先进技术生产的B系列、3TB系列等。
另外,各种新型接触器,如真空接触器、固体接触器等在电力拖动系统中也逐步得到推广和应用。
本节以CJ10系列为例介绍沟通接触器。
一、沟通接触器的型号及含义二、沟通接触器的结构沟通接触器主要由电磁系统、触头系统、灭弧装置及帮助部件等组成。
CJ10-20型沟通接触器的结构如图3-18(a〕所示,(1)电磁系统、沟通接触器的电磁系统主要由线圈、铁芯(静铁芯)和衔铁(动铁芯)三部分组成。
其作用是利用电磁线圈的通电或断电.使衔铁和铁芯吸合或释放,从而带动动触头与静触头闭合或分断甲实现接通或断开电路的目的。
CJ10系列沟通接触器的衔铁运动方式有两种,对于额定电流为40 A 及以下的接触器。
可采纳如图3-19(a)所示的衔铁直线运动的螺管式;对于额定电流为60A及以上的接触器.可采纳如图3-10(b) 所示的衔铁绕轴转动的拍合式。
为了削减工作过程中交变磁场在铁芯中产生的涡流及磁滞损耗.避开铁芯过热,沟通接触器的铁芯和衔铁一般用E形硅钥片叠压铆成。
尽管如此.铁芯仍是沟通接触器发热的主要部件。
为增大铁芯的散热面积,又避开线圈与铁芯直接接触而受热烧毁,沟通接触器的线圈一般做成粗而短的圆衙形,并且绕在绝缘骨架上,使铁芯与线圈之间有肯定间隙.。
另外E形铁芯的中柱端面需留有0.1一0.2mm的气隙。
交流接触器结构图解交流接触器是一种中间控制元件,可频繁的通、断线路,以小电流控制大电流。
与热继电器配合起来使用,还能对负载设备起到一定的过载保护作用。
跟人手动分、合闸电路相比,交流接触器效率更高、可以灵活运用,并同时分、合多处负载线路,还有自锁功能,通过手动短接吸合后,就能进入自锁状态持续工作。
交流接触器结构图解交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。
1、电磁系统。
交流接触器的电磁系统主要由线圈、铁心(静铁心)和衔铁(动铁心)三部分组成。
其作用是利用电磁线圈的通电或断电,使衔铁和铁心吸合或释放,从而带动动触头与静触头闭合或分断,实现接通或断开电路的目的。
2、触头系统。
交流接触器的触头按接触情况可分为点接触式、线接触式和面接触式三种,分别如图1(a)、(b)和(c)所示。
按触头的结构形式划分,有桥式触头和指形触头两种,如图2所示。
图1 触头的三种接触形式(a)点接触;(b)线接触;(c)面接触图2 触头的结构形式(a)双断点桥式触头;(b)指形触头1-静触头;2-动触头;3-触头压力弹簧3、灭弧装置。
交流接触器在断开大电流或高压电路时,在动静触头之间会产生很强的电弧。
电弧是触头间气体在强电场作用下产生的放电现象。
电弧一方面会灼伤触头,减少触头的使用寿命;另一方面会使电路切断时间延长,甚至造成弧光短路或引起火灾事故。
触头开合过程中的电压越高、电流越大、弧区温度越高,电弧就越强。
低压电器中通常采用拉长电弧、冷却电弧或将电弧分成多段等措施,促使电弧尽快熄灭。
在交流接触器中常用的灭弧方法有以下几种:1)双断口电动力灭弧。
该种灭弧装置如图3 (a)所示。
这种灭弧方法是将整个电弧分割成两段,同时利用触头回路本身的电动力F 把电弧向两侧拉长,使电弧热量在拉长的过程中散发、冷却而熄灭。
容量较小的交流接触器,如CJ10 - 10型等,多采用这种方法灭弧。
2)纵缝灭弧。
该种装置如图3 (b)所示,由耐弧陶土、石棉水泥等材料制成的灭弧罩内每相有一个或多个纵缝,缝的下部较宽以便放置触头,缝的上部较窄,以便压缩电弧,使电弧与灭弧室壁有很好的接触。
交流接触器作用原理及控制关系图解沟通接触器主要用于远距离接通与分断沟通供电线路。
如下图所示,沟通接触器的内部主要由主触点、帮助触点、线圈、静铁芯、动铁芯及接线端等构成。
在沟通接触器的铁芯上装有一个短路环,主要用于减小沟通接触器吸合时所产生的震惊和噪声。
沟通接触器是通过线圈得电,来掌握常开触点闭合、常闭触点断开的;而当线圈失电时,掌握常开触点复位断开、常闭触点复位闭合。
下图所示为沟通接触器的连接关系。
从上图可以看出,该沟通接触器KM线圈连接在不闭锁的常开按钮SB (启动按钮)与电源总开关QF(总断路器)之间;常开主触点KM-1连接在电源总开关QF与三相沟通电动机之间,用于掌握电动机的启动与停止;常闭帮助触点KM-2连接在电源总开关QF与停机指示灯HL1之间,用于掌握指示灯HL1的点亮与熄灭;常开帮助触点KM-3连接在电源总开关QF与运行指示灯HL2之间,用于掌握指示灯HL2的点亮与熄灭。
下图所示为合上电源总开关时沟通接触器的掌握关系。
合上电源总开关QF,电源经沟通接触器KM的常闭帮助触点KM-2为停机指示灯HL1供电,HL1点亮。
下图所示为线路接通时沟通接触器的掌握关系。
按下启动按钮SB时,线路接通,沟通接触器KM线圈得电,常开主触点KM-1闭合,三相沟通电动机接通三相电源启动运转;常闭帮助触点KM-2断开,切断停机指示灯HL1的供电电源,HL1熄灭;常开帮助触点KM-3闭合,运行指示灯HL2点亮,指示三相沟通电动机处于工作状态。
下图所示为线路断开时沟通接触器的掌握关系。
松开启动按钮SB时,线路断开,沟通接触器KM线圈失电,常开主触点KM-1复位断开,切断三相沟通电动机的供电电源,电动机停止运转;常闭帮助触点KM-2复位闭合,停机指示灯HL1点亮,指示三相沟通电动机处于停机状态;常开帮助触点KM-3复位断开,切断运行指示灯HL2的供电电源,HL2熄灭。
交流接触器工作原理及内部结构图解交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。
其组成部分包括:线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成,交流接触器有CJO、CJIO、CJ12等系列产品,我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示:电磁系统:它包括线圈、静铁心和动铁心(又称衔铁)。
触点系统:它包括主触点和辅助触点。
主触点允许通过较大的电流,起接通和切断主电路的作用,通常以主触点允许通过的最大电流(即额定电流)作为接触器的技术参数之一。
辅助触点只允许通过较小的电流,使用时一般接在控制电路中。
交流接触器的主触点一般为常开触头,辅助触头有常开的也有常闭的。
额定电流较小的接触器,具有四个辅助触点;额定电流较大的,具有六个辅助触点。
CJ10-20型接触器的三个主触点是常开的;它有四个辅助触点,二个常开,二个常闭。
所谓常开、常闭是指电磁系统未通电动作前触头的状态,即常开触头是指线圈未通电时,其动、静触头是处于断开状态,线圈通电后就闭合,所以常开触头又称动合触头常闭触头是指线圈未通电时,其动、静触头是闭合的:.而线圈通电后,则断开,所以常闭触头又称动断触头。
灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧,可以看作是一个很大的电流,如不迅速切断,将发生主触点烧毛、熔焊等现象,因此交流接触器一般都有灭弧装置。
对于容量较大的交流接触器,常采用灭弧栅灾弧。
交流接触器的工作原理结构如右图所示,当线圈通电时,铁芯被磁化,吸引衔铁向下运动,使得常闭触头断开,常开触头闭合。
当线圈断电时,磁力消失,在反力弹簧的作用下,衔铁回到原来位置,即使触头恢复到原来状态。
老姚书馆馆提供。
交流接触器的结构及工作原理
1、接触器的结构
以沟通接触器为例,它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成:1)电磁机构
电磁机构的组成:由电磁线圈、铁心和衔铁组成。
电磁机构的功能:操作触点的闭合和断开。
2)触点系统
触点是接触器的执行元件,用来接通或断开被掌握电路。
触点系统包括主触点和帮助触点。
◆ 主触点:用在通断电流较大的主电路中。
◆ 帮助触点:用于接通或断开掌握电路,只能通过较小的电流。
按其原始状态可分为常开触点和常闭触点。
触点系统包括主触点和帮助触点。
◆ 常开触点:原始状态时(即线圈未通电)断开,线圈通电后闭合的触点叫常开触点;
◆ 常闭触点:原始状态闭合,线图通电后断开的触点叫常闭触点(线圈断电后全部触点复原)。
3)灭弧系统
容量在10A以上的接触器都有灭弧装置,常采纳纵缝灭弧罩及栅片灭弧装置。
4)反力装置
包括弹簧、传动机构、接线柱及外壳等。
5)支架和底座
用于接触器的固定和安装。
2、接触器的工作原理:
图1 沟通接触器结构示意图
1-动触头2-静触头3-衔铁4-弹簧5-线圈
6-铁心7-垫毡8-触头弹簧9-灭弧罩10-触头压力弹簧线圈加额定电压,衔铁吸合,常闭触头断开,常开触头闭合;线圈电压消逝,触头恢复常态。
为防止铁心振动,需加短路环。
3、接触器的图形及文字符号
图2接触器的图形符号和文字符号。
交流接触器工作原理及结构组成图解
————————————————————————————————作者:————————————————————————————————日期:
交流接触器工作原理及结构组成图解
交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。
其组成部分包括:线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成,交流接触器有CJO、CJIO、CJ12等系列产品,我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示:
电磁系统:它包括线圈、静铁心和动铁心(又称衔铁)。
触点系统:它包括主触点和辅助触点。
主触点允许通过较大的电流,起接通和切断主电路的作用,通常以主触点允许通过的最大电流(即
额定电流)作为接触器的技术参数之一。
辅助触点只允许通过较小的电流,使用时一般接在控制电路中。
交流接触器的主触点一般为常开触头,辅助触头有常开的也有常闭的。
额定电流较小的接触器,具有四个辅助触点;额定电流较大的,具有六个辅助触点。
CJ10-20型接触器的三个主触点是常开的;它有四个辅助触点,二个常开,二个常闭。
所谓常开、常闭是指电磁系统未通电动作前触头的状态,即常开触头是指线圈未通电时,其动、静触头是处于断开状态,线圈通电后就闭合,所以常开触头又称动合触头常闭触头是指线圈未通电时,其动、静触头是闭合的:.而线圈通电后,则断开,所以常闭触头又称动断触头。
灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧,可以看作是一个很大的电流,如不迅速切断,将发生主触点烧毛、熔焊等现象,因此交流接触器一般都有灭弧装置。
对于容量较大的交流接触器,常采用灭弧栅灾弧。
交流接触器的工作原理结构如图所示,当线圈通电时,铁芯被磁化,吸引衔铁向下运动,使得常闭触头断开,常开触头闭合。
当线圈断电时,磁力消失,在反力弹簧的作用下,衔铁回到原来位置,即使触头恢复到原来状态。
