接触器工作原理及构造PPT

1.交流接触器的结构图为交流接触器结构原理图。

主要由三部分组成。

（1）触头系统：采用双断点桥式触头结构，一般有三对常开主触头。

（2）电磁系统：包括动、静铁芯，吸引线圈和反作用弹簧。

图交流接触器的外形与结构（3）灭弧系统：大容量的接触器（20A以上）采用缝隙灭弧罩及灭弧栅片灭弧，小容量接触器采用双断口触头灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。

2.交流接触器的工作原理当吸引线圈两端加上额定电压时，动、静铁芯间产生大于反作用弹簧弹力的电磁吸力，动、静铁芯吸合，带动动铁芯上的触头动作，即常闭触头断开，常开触头闭合；当吸引线圈端电压消失后，电磁吸力消失，触头在反弹力作用下恢复常态。

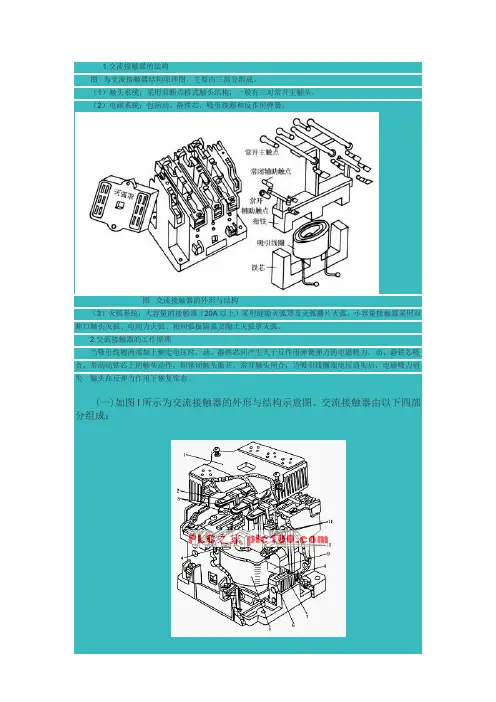

(一)如图l所示为交流接触器的外形与结构示意图。

交流接触器由以下四部分组成：图1 CJ10-20型交流接触器1一灭弧罩2一触点压力弹簧片3一主触点4一反作用弹簧5一线圈6一短路环7一静铁心8一弹簧9一动铁心10一辅助常开触点11一辅助常闭触点（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

（2）触点系统包括主触点和辅助触点。

主触点用于通断主电路，通常为三对常开触点。

辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。

（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。

对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。

（4）其他部件包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。

电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。

此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。

线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。

交流接触器结构与工作原理一、交流接触器的外形与结构示意图。

交流接触器由以下四部分组成：1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点（1）、电磁机构：电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

（2）、触点系统：包括主触点和辅助触点。

主触点用于通断主电路，通常为三对常开触点。

辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。

（3）、灭弧装置：容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。

对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。

（4）、其他部件：包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。

电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。

此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。

线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。

二、直流接触器直流接触器的结构和工作原理基本上与交流接触器相同。

在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。

由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。

三、交流接触器的分类及基本参数1、交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①、按主触点极数分：可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

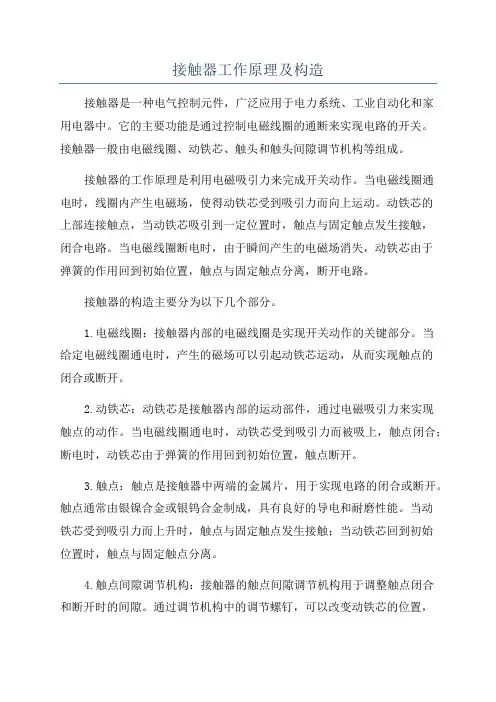

接触器工作原理及构造接触器是一种电气控制元件，广泛应用于电力系统、工业自动化和家用电器中。

它的主要功能是通过控制电磁线圈的通断来实现电路的开关。

接触器一般由电磁线圈、动铁芯、触头和触头间隙调节机构等组成。

接触器的工作原理是利用电磁吸引力来完成开关动作。

当电磁线圈通电时，线圈内产生电磁场，使得动铁芯受到吸引力而向上运动。

动铁芯的上部连接触点，当动铁芯吸引到一定位置时，触点与固定触点发生接触，闭合电路。

当电磁线圈断电时，由于瞬间产生的电磁场消失，动铁芯由于弹簧的作用回到初始位置，触点与固定触点分离，断开电路。

接触器的构造主要分为以下几个部分。

1.电磁线圈：接触器内部的电磁线圈是实现开关动作的关键部分。

当给定电磁线圈通电时，产生的磁场可以引起动铁芯运动，从而实现触点的闭合或断开。

2.动铁芯：动铁芯是接触器内部的运动部件，通过电磁吸引力来实现触点的动作。

当电磁线圈通电时，动铁芯受到吸引力而被吸上，触点闭合；断电时，动铁芯由于弹簧的作用回到初始位置，触点断开。

3.触点：触点是接触器中两端的金属片，用于实现电路的闭合或断开。

触点通常由银镍合金或银钨合金制成，具有良好的导电和耐磨性能。

当动铁芯受到吸引力而上升时，触点与固定触点发生接触；当动铁芯回到初始位置时，触点与固定触点分离。

4.触点间隙调节机构：接触器的触点间隙调节机构用于调整触点闭合和断开时的间隙。

通过调节机构中的调节螺钉，可以改变动铁芯的位置，从而改变触点的间距。

这样可以确保接触器在不同负载和环境条件下都能正常工作。

总的来说，接触器通过电磁力来实现触点的闭合和断开，从而控制电路的开关。

它具有可靠性高、寿命长、承载电流大等特点，广泛应用于各个领域。

在电力系统中，接触器常用于控制电动机的启停、过载保护和远程控制等方面。

在工业自动化和家用电器中，接触器常用于控制开关灯、感应器、电磁阀等设备。

接触器课件一、引言接触器是一种自动化的控制电器，广泛应用于电力系统、工业控制、交通运输等领域。

本课件旨在介绍接触器的基本原理、结构、类型、工作特性及其在各个领域的应用，帮助读者全面了解接触器的相关知识。

二、接触器的基本原理与结构1.基本原理接触器是一种利用电磁原理实现电路的通断、分合功能的电器。

当接触器线圈通电时，产生磁场，磁场吸引铁芯，使接触器的主触点闭合，从而接通电路；当线圈断电时，磁场消失，弹簧力使主触点断开，从而切断电路。

2.结构接触器主要由线圈、铁芯、主触点、辅助触点、灭弧装置等组成。

线圈产生磁场，铁芯传递磁场，主触点实现电路的通断，辅助触点提供信号输出，灭弧装置用于消除电弧，保证接触器正常工作。

三、接触器的类型及工作特性1.类型根据电流类型，接触器可分为交流接触器和直流接触器。

交流接触器主要用于交流电路，直流接触器主要用于直流电路。

根据触点数量，接触器可分为单极接触器、双极接触器、多极接触器等。

根据用途，接触器可分为通用接触器、特殊用途接触器（如真空接触器、半导体接触器等）。

2.工作特性接触器的主要工作特性包括额定电流、额定电压、操作频率、使用寿命等。

额定电流是指接触器正常工作时允许通过的最大电流值。

额定电压是指接触器正常工作时允许的最高电压值。

操作频率是指接触器在单位时间内允许操作的次数。

使用寿命是指接触器从开始使用到失效的时间。

四、接触器的应用1.电力系统在电力系统中，接触器广泛应用于配电柜、控制柜等设备，实现电路的通断、分合，保证电力系统的安全、稳定运行。

2.工业控制在工业控制领域，接触器用于控制电动机、电热设备等，实现自动化控制，提高生产效率。

3.交通运输在交通运输领域，接触器用于控制车门、照明、信号等系统，保障交通安全、便捷。

4.其他领域接触器还广泛应用于建筑、家电、航空航天等领域，实现电路的控制和保护。

五、结论接触器作为一种重要的控制电器，具有结构简单、可靠性高、控制方便等优点。

接触器工作原理的动画演示2012-01-11 9:18转载自shanghexiangyu最终编辑shanghexiangyu接触器是电力拖动与自动控制系统中重要的一种低压电器，也是有触点电磁式电器的典型代表。

接触器按主触头通过电流的种类，可分为交流接触器和直流接触器两种。

电磁接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件。

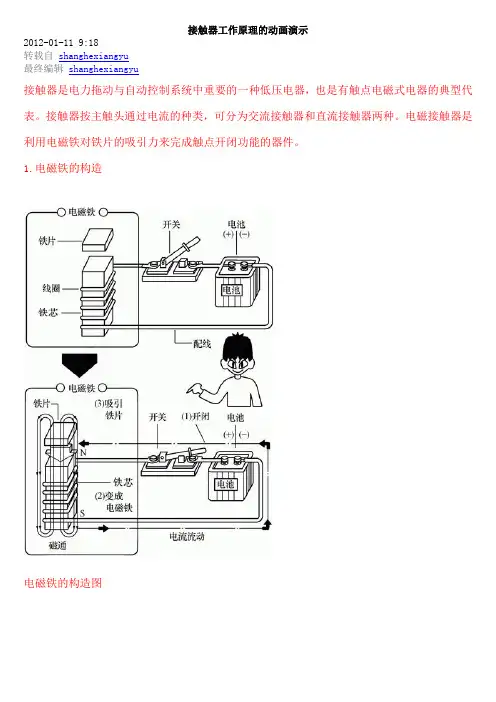

1.电磁铁的构造电磁铁的构造图2.电磁接触器的原理结构用于接触器的E形铁心的功能接触器的原理结构图3.电磁接触器的实际结构交流接触器〔a〕CJ10系列接触器〔b〕CJX1系列接触器〔c〕CJX1N系列机械联锁接触〔d〕交流接触器的外形结构说明〔e〕(f)接触器内部结构接触器结构：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。

电磁系统：包括可动铁心〔衔铁〕、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。

接触器的图形符号和文字符号4.接触器的工作原理交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作，即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。

交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。

如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。

反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流到达额定电流的十几倍，线圈可能过热烧毁。

5. 常用接触器(1)空气电磁式交流接触器在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CJ0、CJl0、CJl2、CJ20、CJ21、CJ26、CJ29、CJ35、CJ40等系列交流接触器。
