接触器工作原理接触器是电力拖动与自动控制系统中重要的一种低压电器，也是有触点电磁式电器的典型代表。
接触器按主触头通过电流的种类，可分为交流接触器和直流接触器两种。
电磁接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件。

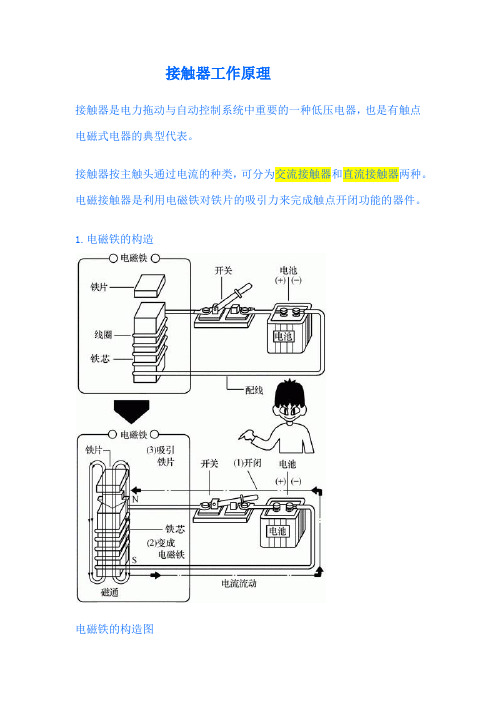

1.电磁铁的构造电磁铁的构造图2.电磁接触器的原理结构用于接触器的E形铁心的功能4.接触器的工作原理交流接触器工作原理：当电磁线圈接受指令信号得电后，铁心被磁化为电磁铁，产生电磁吸力，当克服弹簧的反弹力时使动铁心吸合，带动触头动作（触头系统是与动铁芯联动的），即常闭触头分开、常开触头闭合；当线圈失电后，电磁铁失磁，电磁吸力消失，在弹簧的作用下触头复位。
交流接触器线圈的工作电压，应为其额定电压的85%-105%，这样才能保证接触器可靠吸合。
如电压过高，交流接触器磁路趋于饱和，线圈电流将显著增大，有烧毁线圈的危险。
反之，电压过低，电磁吸力不足，动铁心吸合不上，线圈电流达到额定电流的十几倍，线圈可能过热烧毁。
接触器的原理结构图3.电磁接触器的实际结交流接触器（a）CJ10系列接触器（b）CJX1系列接触器（c）CJX1N系列机械联锁接触（d）交流接触器的外形结构说明（e）(f)接触器内部结构接触器结构：由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。
电磁系统：包括可动铁心（衔铁）、静铁心、电磁线圈；触头系统：包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头；灭弧装置：用于迅速切断主触头断开时产生的电弧，以免使主触头烧毛、熔焊，对于容量较大的交流接触器，常采用灭弧栅灭弧。
接触器的图形符号和文字符号5. 常用接触器(1)空气电磁式交流接触器在接触器中，空气电磁式交流接触器应用最广泛，产品系列和品种最多，但其结构和工作原理相同，目前常用国产空气电磁式接触器有CJ0、CJl0、CJl2、CJ20、CJ21、CJ26、CJ29、CJ35、CJ40等系列交流接触器。
接触器工作原理及结构接触器是传动控制系统中常见的电器元件之一，用于控制电动机的启停和方向的切换。
本文将介绍接触器的工作原理和结构。
一、工作原理接触器的工作原理主要是通过控制电路的电磁吸合作用来实现电机的启停和切换。
接触器通常包括三个主要组成部分：触点、线圈和电磁系统。
1.触点：触点是接触器中的关键部分，也是实现电气连接和断开的核心部件。
它由导电材料制成，通常使用银合金或铜作为触点材料，因为这些材料导电性能好、接触面积大，而且具有较好的耐磨性。
接触器的触点分为主动触点和常规触点。
主动触点是由线圈控制，当线圈通电时，会产生磁场，使主动触点吸合或断开；而常规触点则需要人工操作。
2.线圈：线圈是接触器的电磁部件，由绕组和铁芯组成。
线圈的绕组部分通常采用铜线，通电时会产生电磁场。
铁芯的作用是增强磁场的强度，并引导电磁力线，使其集中在触点上，增加触点的开闭力度。
3.电磁系统：电磁系统主要由上、下磁极、动铁和固定铁芯等部分组成。
当线圈通电时，电流经过线圈会产生电磁力，使得动铁被吸引或排斥。
动铁的运动会直接影响触点的开闭状态。
通过控制线圈通电和断电，可以实现对接触器内触点的控制，从而实现电机的启动和停止。
当线圈通电时，电磁力将触点闭合，电流能够流通，电机工作；当线圈断电时，触点打开，电机停止工作。
二、结构接触器的结构主要包括外壳、触点系统、线圈和电磁系统等组成部分。
1.外壳：接触器外壳一般由绝缘材料制成，用于保护内部的触点系统和线圈等关键部件。
外壳通常具有较好的绝缘性能和耐压性能，以确保安全性和可靠性。
2.触点系统：触点系统是接触器中的关键部分，它由触点、触点弹簧和触点支持结构等组成。
触点弹簧的作用是保持触点的稳定性和弹性，使其能够承受一定的电流和电压。
触点的支持结构则是用来固定触点并提供运动的支持。
3.线圈：线圈是接触器中的电磁部件，用于产生电磁场。
线圈一般采用铜线绕制在绝缘材料上，并且通常具有较低的电阻，并能耐受较大的电流。
交流接触器的结构和工作原理交流接触器属于控制类电器，不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
一、交流接触器的结构交流接触器主要由四部分组成：1、电磁系统包括吸引线圈、静铁芯、动铁芯（衔铁）、分闸弹簧和铁芯短路环几部分。
1）吸引线圈加上电压后产生电流，形成磁场，衔铁被吸向静铁芯，带动主触点闭合，辅助触点常开闭合，常闭打开。
电磁线圈断电时，在分闸弹簧作用下，衔铁恢复原位，主触头分闸，辅助触点也各自恢复原位。
2）交流电的周期性变化使衔铁产生抖动和噪声，容易造成触点烧损，为了消除振动，在铁芯的端面局部镶嵌一个闭合的铜环，称为短路环。
当磁通穿过短路环时，在短路环上产生感应电流，由此产生一个反磁通与主磁通叠加，使穿过短路环的合成磁通与没有短路环磁路中的磁通有一个相位差，即这两部分磁通的变化有一个时间差，不会同时经过零点，从而保证磁铁的可靠吸合防止出现振动。
2、触头系统包括三组主触头和几组常开、常闭辅助触头，和动铁芯连在一起互相联动。
主触头的作用是接通和分断主回路，控制较大电流；辅助触头在控制回路中满足各种控制方式的要求。
3、灭弧装置1）灭弧装置用来保证触点断开电路时，产生的电弧可靠地熄灭，以减少电弧对触点的损伤。
2）容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
4、绝缘外壳及附件，各种弹簧、传动机构、接线柱等。
二、交流接触器的工作原理当接触器线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源；当接触器线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。
三、电磁式交流接触器的结构和工作原理1、电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。
它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
接触器有主、辅触点，分别用于通断主电路和二次控制回路。
二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。
2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。
3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。
4、按工作制选用。
例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。
5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。
对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。
6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。
7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。
8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。
9、接触器的额定电流应按电动机的额定电流和工作状态来选择。
接触器的额定电流应为电动机额定电流的1.3~2倍。
三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。
接触器课件一、引言接触器是一种自动化的控制电器，广泛应用于电力系统、工业控制、交通运输等领域。
本课件旨在介绍接触器的基本原理、结构、类型、工作特性及其在各个领域的应用，帮助读者全面了解接触器的相关知识。
二、接触器的基本原理与结构1.基本原理接触器是一种利用电磁原理实现电路的通断、分合功能的电器。
当接触器线圈通电时，产生磁场，磁场吸引铁芯，使接触器的主触点闭合，从而接通电路；当线圈断电时，磁场消失，弹簧力使主触点断开，从而切断电路。
2.结构接触器主要由线圈、铁芯、主触点、辅助触点、灭弧装置等组成。
线圈产生磁场，铁芯传递磁场，主触点实现电路的通断，辅助触点提供信号输出，灭弧装置用于消除电弧，保证接触器正常工作。
三、接触器的类型及工作特性1.类型根据电流类型，接触器可分为交流接触器和直流接触器。
交流接触器主要用于交流电路，直流接触器主要用于直流电路。
根据触点数量，接触器可分为单极接触器、双极接触器、多极接触器等。
根据用途，接触器可分为通用接触器、特殊用途接触器（如真空接触器、半导体接触器等）。
2.工作特性接触器的主要工作特性包括额定电流、额定电压、操作频率、使用寿命等。
额定电流是指接触器正常工作时允许通过的最大电流值。
额定电压是指接触器正常工作时允许的最高电压值。
操作频率是指接触器在单位时间内允许操作的次数。
使用寿命是指接触器从开始使用到失效的时间。
四、接触器的应用1.电力系统在电力系统中，接触器广泛应用于配电柜、控制柜等设备，实现电路的通断、分合，保证电力系统的安全、稳定运行。
2.工业控制在工业控制领域，接触器用于控制电动机、电热设备等，实现自动化控制，提高生产效率。
3.交通运输在交通运输领域，接触器用于控制车门、照明、信号等系统，保障交通安全、便捷。
4.其他领域接触器还广泛应用于建筑、家电、航空航天等领域，实现电路的控制和保护。
五、结论接触器作为一种重要的控制电器，具有结构简单、可靠性高、控制方便等优点。
接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。
在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。
接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。
按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。
图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。
常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。
可以把交流接触器理解为一个由电磁铁控制的多触头开关。
其图形符号和文字符号如图2所示。
图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。
衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。
(2）触头系统交流接触器的触头可分为主触头和辅助触头。
主触头用于接通、断开电流较大的负荷电路即主电路。
所以，主触头截面积较大，一般为平面型。
辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。
交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。
交流接触器的触头有桥式双断点和指式单断点等型式。
（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。
交流接触器工作原理及接法
接触器是一种电气控制装置，用于通过控制电磁铁的吸合和分离来控制电路的通断。
接触器工作原理主要分为两部分：电磁铁原理和接点原理。
1. 电磁铁原理：接触器内部设置了一对互相连接的线圈，其中一圈为控制线圈，另一圈为励磁线圈。
当控制线圈通电时，产生的电流在励磁线圈内形成磁场，使得励磁线圈内的铁芯磁化。
磁化后的铁芯吸引固定在上面的铁芯吸盖，从而使接点闭合；控制线圈断电时，则铁芯失去磁化，吸盖弹开，接点分离。
2. 接点原理：接触器的接点一般分为主触点和辅助触点。
主触点负责控制主电路的通断，一般为负载较大的电流；辅助触点用于连接控制线路，一般为负载较小的电流。
如此一来，通过控制线圈的通断，可以间接控制主电路的通断。
关于接法，接触器一般有多个端子，包括控制线圈端子和主辅触点端子。
根据具体的电路和需求，接触器可以灵活地选择不同的接法。
一般有以下几种常见的接法：
1. 直接控制法：将控制线圈与控制信号源直接连接，通过信号源的通断来控制接触器的闭合和分离。
2. 基本控制法：将控制线圈与控制信号源串联一个控制保护继电器，该继电器在线圈中设置一个额定电流之下的保护断路器或空气开关，起到保护控制线圈的作用。
当断路器跳闸时，断开控制信号源，接触器分离。
3. 双线控制法：将控制线圈与两个并联的控制信号源相连，任何一个信号源通电时，都会使接触器闭合。
以上只是接触器的一些基本工作原理和常见接法介绍，具体使用时还需根据实际情况和需求进行选择和设计。
接触器工作原理图讲解
接触器是一种电气控制设备，它主要用于控制电动机的启停和正反转。
接触器
的工作原理是基于电磁吸合和释放的原理，通过控制电磁线圈通电和断电来实现接触器的吸合和释放，从而控制电路的通断。
接触器通常由电磁系统、触点系统和辅助系统组成。
首先，我们来看一下接触器的电磁系统。
接触器的电磁系统由电磁线圈和铁芯
组成。
当电磁线圈通电时，产生的磁场使得铁芯吸引，从而使得触点闭合。
而当电磁线圈断电时，铁芯释放，触点则打开。
这样，通过控制电磁线圈的通断，可以实现接触器的吸合和释放。
接下来，我们来介绍接触器的触点系统。
接触器的触点系统包括主触点和辅助
触点。
主触点用于控制电动机的启停，而辅助触点则用于辅助控制电路的通断。
当接触器吸合时，主触点闭合，电动机启动；当接触器释放时，主触点打开，电动机停止。
而辅助触点则可以用于实现电动机的正反转、过载保护等功能。
最后，让我们来了解一下接触器的辅助系统。
接触器的辅助系统包括辅助触点、热继电器、断路器等。
辅助触点可以用于实现电动机的正反转功能；热继电器则可以用于实现电动机的过载保护；而断路器则可以用于保护电路的安全。
综上所述，接触器的工作原理是基于电磁吸合和释放的原理，通过控制电磁线
圈的通断来实现接触器的吸合和释放，从而控制电路的通断。
接触器主要由电磁系统、触点系统和辅助系统组成，通过它们的协同工作，可以实现对电动机的启停、正反转和过载保护等功能。
希望通过本文的讲解，您对接触器的工作原理有了更深入的了解。
接触器工作原理及结构接触器是一种电器传动装置，用于控制电流的开和关。
它的工作原理可以简单概括为电磁吸合和断开。
接触器的结构主要由电磁铁和接触系统组成。
电磁铁是接触器的主要部件，它通过控制电流激磁，并使铁芯产生磁力，使接触器的触点产生吸合。
接触系统包括固定接点和动接点，固定接点通常位于电磁铁线圈上方，而动接点则连接在电磁铁线圈移动部分的下面。
当电磁铁激磁时，电力产生的磁力会使动接点被吸合到固定接点上。
接触器的工作原理如下：1.闭合状态：当控制电路中的电流通过接触器线圈时，线圈产生磁场，使电磁铁铁芯产生吸力。
这个吸力会将动接点吸合到固定接点上，形成闭合触点。
2.断开状态：当控制电路中的电流中断时，电磁铁线圈不再产生磁场，磁力消失。
这会导致动接点失去吸引力，从固定接点上弹开，形成断开触点。
接触器的结构主要包括以下部分：1.线圈：接触器的线圈通常由导线绕成，可以是单线圈或多线圈。
它位于接触器的电磁部分，负责产生磁场以激活接触器。
2.铁芯：铁芯是接触器的重要部件之一，它位于线圈的中间。
当线圈通电时，铁芯会被磁化，吸引动接点与固定接点接触。
3.固定接点：固定接点位于接触器的顶部，一般是由金属材料制成。
它与动接点接触，当动接点被吸合时，形成闭合状态，通电流。
4.动接点：动接点是接触器的活动部分，位于固定接点下方。
当线圈产生磁场时，动接点会受到吸引力，与固定接点接触。
接触器广泛应用于电力系统、自动化设备和工业控制中。
它的工作原理简单、可靠，能够承受较大的电流和电压。
在电路中起到了电流的开关作用，用来控制电器设备的运行和断电。
