阀门选型知识

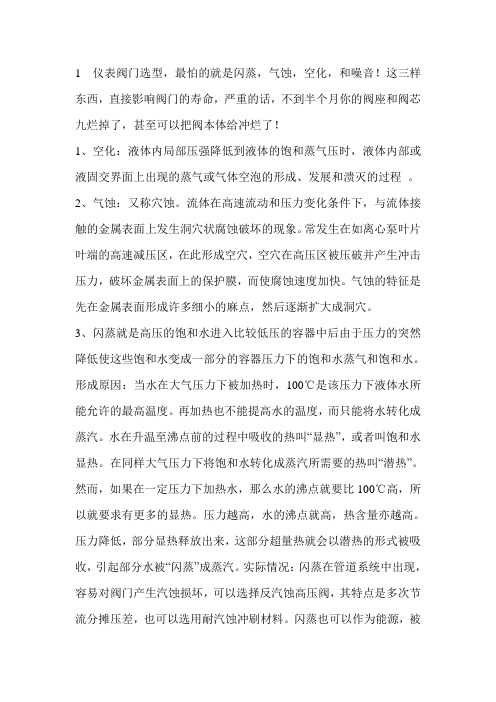

1 仪表阀门选型，最怕的就是闪蒸，气蚀，空化，和噪音！这三样东西，直接影响阀门的寿命，严重的话，不到半个月你的阀座和阀芯九烂掉了，甚至可以把阀本体给冲烂了！1、空化：液体内局部压强降低到液体的饱和蒸气压时，液体内部或液固交界面上出现的蒸气或气体空泡的形成、发展和溃灭的过程。

2、气蚀：又称穴蚀。

流体在高速流动和压力变化条件下，与流体接触的金属表面上发生洞穴状腐蚀破坏的现象。

常发生在如离心泵叶片叶端的高速减压区，在此形成空穴，空穴在高压区被压破并产生冲击压力，破坏金属表面上的保护膜，而使腐蚀速度加快。

气蚀的特征是先在金属表面形成许多细小的麻点，然后逐渐扩大成洞穴。

3、闪蒸就是高压的饱和水进入比较低压的容器中后由于压力的突然降低使这些饱和水变成一部分的容器压力下的饱和水蒸气和饱和水。

形成原因：当水在大气压力下被加热时，100℃是该压力下液体水所能允许的最高温度。

再加热也不能提高水的温度，而只能将水转化成蒸汽。

水在升温至沸点前的过程中吸收的热叫“显热”，或者叫饱和水显热。

在同样大气压力下将饱和水转化成蒸汽所需要的热叫“潜热”。

然而，如果在一定压力下加热水，那么水的沸点就要比100℃高，所以就要求有更多的显热。

压力越高，水的沸点就高，热含量亦越高。

压力降低，部分显热释放出来，这部分超量热就会以潜热的形式被吸收，引起部分水被“闪蒸”成蒸汽。

实际情况：闪蒸在管道系统中出现，容易对阀门产生汽蚀损坏，可以选择反汽蚀高压阀，其特点是多次节流分摊压差，也可以选用耐汽蚀冲刷材料。

闪蒸也可以作为能源，被利用在热力发电厂中锅炉排水的回收和地热发电中。

4噪音：噪音是由于阀门前后压差过大而产生的，也和气蚀空化闪蒸等有关，所以危害特别大，要特别注意，噪音一般要求不大于85分贝2 汽蚀和闪蒸汽蚀是材料在液体的压力和温度达到临界值时产生的一种破坏形式,分为闪蒸和空化两个阶段。

闪蒸是一种非常快速的转变过程,当流体流经调节阀时,由于阀座和阀瓣形成局部收缩的流通面积,产生局部阻力,使流体的压力和速度发生变化(见图1) 。

氯气管道阀门选型标准
氯气管道阀门选型标准主要包括以下几个方面：
1. 材质要求：氯气具有强烈的腐蚀性，因此阀门的材质应具有良好的耐腐蚀性能。

常用的材料有不锈钢、氟塑料等。

2. 工作压力和温度：阀门应根据氯气的工作压力和工作温度来选择，以确保阀门在正常工作条件下不会发生破裂或泄漏。

3. 结构形式：阀门的结构形式应根据氯气的流动特性和管道的连接方式来选择，常见的有闸阀、球阀、蝶阀等。

4. 密封性能：阀门的密封性能直接影响到氯气的泄漏问题，因此应选择密封性能好的阀门。

常用的密封材料有橡胶、聚四氟乙烯等。

5. 安全性能：阀门应具有良好的安全性能，能够在紧急情况下迅速切断氯气的流动，防止事故的发生。

6. 操作性能：阀门的操作性能应简单易行，能够方便地进行开启、关闭和调节。

7. 经济性：在满足上述要求的前提下，阀门的选择还应考虑到经济
性，即在保证阀门质量和性能的同时，尽可能地降低其成本。

氯气管道阀门的选型应根据氯气的特性和管道的实际工况来进行，以确保阀门的安全、可靠和经济。

阀门选型要求及常见问题目录1.阀门基本参数(阀门定购时必须明确的内容)1、公称通径：用DN表示，按国标GB1047《管子和管路附件的公称通径》的规定。

2、公称压力：用PN表示、按国标GB1048《管道元件公称压力》的规定。

3、工作温度：阀门压力-温度等级，即在特定压力下的工作温度，按国标GB9124《刚制管法兰技术条件》的规定。

4、工作介质：阀门内的流体。

5、连接方式：6、驱动方式：7、主体材料：2.阀门的基本性能(阀门验收时必须检验的内容)1、强度性能：即承压能力，是PN的1.5倍。

2、密封性能：阀门阻止内漏、外漏的能力，是PN的1.1倍。

3、流阻系数：介质流过阀门时的压力损失。

4、动作性能：(1)启闭力和启闭力矩，填料力、磨擦力、介质力、加工精度。

(2)启闭速度，完成一次开启、关闭动作所需的时间。

(3)动作灵敏性和可靠性，主要指自动阀门：L、Y、T、A、S、Ho5、使用寿命：阀门的耐久性。

3.阀门型号编制方法及供货要求1、阀门型号编制方法：最基本的是JB308,但是现在已经不够用，有相当一部分不能包含在这个标准中。

2、国外阀门型号编制方法：各国都没有统一的标准，各生产厂家自行编号。

例如：3/4〃800LBTS A182F304L/304L(1)DN⑵PN⑶一端螺纹另一端承插焊⑷主体材料⑸密封面材料3、阀门电动装置型号编制方法：JB/T85304、通用阀门供货要求：JB/T79285、阀门标志：GB/T122204 .阀门分类阀门是一种通过改变其内部通道截面积来控制介质流动的一种机械产品。

4.1. 按用途和作用分：⑴截断阀类：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

z、J、X放料阀、取样阀。

其中Q、D、G、夹管阀有两种结构，有截断型，也有调节型。

(2)止回阀类：止回阀又称单向阀，其作用是防止管路中的介质倒流。

H、底阀。

⑶分流阀类：其作用是分配、分流或混合管路中的介质。

S、分配阀。

(4)调节阀类：其作用是调节管路中的介质流量、压力等参数。

煤化工装置阀门选型知识煤化工装置那可是个复杂的大家伙，阀门在里头就像一个个小卫士，起着至关重要的作用。

阀门选型要是选错了，就好比给战士穿错了铠甲，上战场的时候肯定要出问题的。

先说说阀门的类型吧。

闸阀就像是一道坚固的大门，开的时候就直直地打开，水流或者物料流就像赶路的行人，可以比较顺畅地通过。

这种阀门适合用在那些基本不需要经常开关，而且要求流阻比较小的地方。

像在一些主管道上，就像城市的主干道一样，闸阀就能很好地发挥它的作用。

再看截止阀呢，它就像一个关卡，把通道截断得死死的。

它的关闭效果非常好，可要是开的时候就有点像小胡同里倒车，有点费劲，流体通过的时候也不像闸阀那么顺畅。

不过它有个好处，就是能够精确地控制流量。

这就好比水龙头，你想一点一点放水的时候，截止阀就能做到。

球阀就比较厉害了，它像个灵活的小球在中间滚动，开关起来那叫一个快。

无论是全开还是全关，就像电灯的开关一样干脆利落。

而且它的密封性特别好，对于那些需要快速切断或者切换介质流的地方，就像救火的时候快速截断水管一样，球阀是个很好的选择。

蝶阀就像一只翩翩起舞的蝴蝶，它的结构简单，重量轻。

在一些大口径的管道上，要是用其他阀门可能就像让大象做体操，又笨又不方便，蝶阀就轻松多了。

它虽然密封性没有球阀那么好，可是在一些对密封性要求不是特别高，但是流量比较大的地方，蝶阀就可以大显身手。

那怎么根据介质来选择阀门呢？如果是腐蚀性的介质，就像硫酸之类的，你要是选个普通的铁阀门，那不是把小羊送进狼窝吗？这时候就得选耐腐蚀的阀门，像不锈钢阀门或者特殊合金制成的阀门。

对于含有固体颗粒的介质，比如说煤浆之类的，这就像粥里有沙子一样。

如果阀门的内部结构不适合，很容易就被这些颗粒磨损或者堵塞。

这时候就得选那种通道比较大，不容易被堵塞的阀门，闸阀可能就不太合适了，而球阀或者特殊设计的蝶阀可能会更好一些。

压力也是一个重要的因素。

高压的环境下，就像在深海里一样，压力巨大。

阀门得足够坚固才行，就像潜水艇的外壳得能承受水压一样。

阀门选型（经典）1.蝶阀：优点：结构简单，重量轻，安装尺寸小，节约空间，启闭迅速，适用于大口径。

缺点：密封性能差，只适用于低压。

适用于对关断性要求不高的场合。

温度低于80度，压力小于1MPa的空气，水，煤气等介质的较大管线中。

2.球阀：优点：结构简单，安装尺寸小，启闭迅速，操作方便，可以做成直通、三通和四通式结构，直通式球阀在所有法门中中流动阻力最小，能输送带悬浮颗粒和粘度较大的介质。

缺点：制造精度要求高，阀体重量大，不能用于含有泥沙和结晶体的物料输送，关断性差，无调节流量功能。

适用于输送空气等气体，真空，水、有机溶剂等液体，以及含有悬浮颗粒的液体。

3.闸阀：优点：密封性能好，流动阻力小，耐高温性能好，可根据阀杆高度判断阀门开度，能输送带悬浮颗粒和粘度较大的介质。

有一定的流量调节功能。

缺点：结构复杂，安装尺寸大，密封面容易磨损，室外安装时冬天容易冻裂，闸板两侧压力差高时开启费力，不适用于频繁启闭。

适用于输送空气，蒸汽、水、溶剂等流体的较大口径管路中，关断性要求高且不经常启闭的场合。

4截止阀：优点：密封性能好，耐高温性能好，结构较闸阀简单，制造维修较闸阀方便，可根据阀杆高度判断阀门开度，有流量调节功能。

缺点：结构复杂，阀体重量大，在所有阀门中安装尺寸最大，流动阻力大，不适用于带悬浮颗粒和粘度较大的介质。

适用于输送蒸汽、水、溶剂等较清洁流体的管路中，关断性要求高且经常调节流量或启闭的场合。

5.节流阀：优点：制造精度高，密封性能好，可根据阀杆高度判断阀门开度，有较好的流量调节功能。

缺点：结构复杂，不适用带颗粒和粘度较大的介质，不适用于作切断阀用。

适用于输送蒸汽、水、溶剂等清洁流体的管路中，要求较为精细地调节流量和需要节流的场合。

注意：节流阀与截止阀的唯一区别是阀瓣为针型或圆锥型，外形和其它部件的结构与截止阀完全相同。

6.隔膜阀：优点：结构简单，无填料函，便于维修，安装尺寸小，流动阻力小，由于隔膜的隔离使物料与金属部件不直接接触，有很好的耐腐蚀性。

阀门选型时需要落实的基本参数阀门选型报价需要落实的一些参数,分以下几种情况:一、调节阀类1、当遇到的阀门为新项目新设备时，阀门报价时需要提供以下参数：首先尽量索要调节阀数据表。

（1）介质；（2）阀前阀后压力（3）介质温度（4）最大、正常、最小流量(5)密度，再进一步了解（6）阀门的作用形式（气开还是气关），（7）阀门材质（8）阀门附件的配置要求,如：定位器配置什么品牌？防爆标准是什么？需不需要带电磁阀、限位开关等？（9）客户对此阀门有没有特殊要求。

2、当遇到阀门为备件或替代旧阀时，阀门报价需要提供的参数：首先尽量索要调节阀原始数据表，或让其提供阀门编号。

若是用我们的阀门替代其他厂家的阀门时，需要知道：（1）介质；（2）阀前阀后压力（3）介质温度（4）最大、正常、最小流量(5)密度（6）阀门的作用形式（气开还是气关），（7）阀门材质（8）阀门附件的配置要求,如：定位器配置什么品牌？防爆标准是什么？需不需要带电磁阀、限位开关等？（9）最重要的一点是要知道原阀门的法兰标准、压力等级，及阀门的结构长度（法兰间距）。

(10)再进一步了解原阀门的使用情况，出现了什么故障等。

二、开关阀类1、对于新选用的阀门，蝶阀、球阀、旋塞阀、闸阀等，需要知道：（1）介质(2)介质压力（3）温度（4）阀门材质（5）气动阀是单作用还是双作用？单作用时是气开还是气关式？（6）电动阀是电开还是电关式、防爆标准？电压多少？（7）所配附件的要求：电磁阀、限位开关的品牌？防爆标准？是否带手轮（8）对阀门的开关时间要求（9）泄漏等级要求（10）阀门的法兰标准2、阀门为备件或替代旧阀时，需要提供的参数：若替换的是我们公司原来提供的阀门时，需要让其提供阀门的出厂编号，若替换其他厂家的阀门时，除了需要提供第1项中需要提供的数据外，更重要的是要知道原阀门的结构长度（法兰间距）。

关于电动阀门的选型所需要的数据属下：对于电动执行器需要了解：1、是开关型还是调节型？2、执行器的电源：是220VAC还是380VAC？3、执行器是否需要防爆？防爆标准是什么？4、是否需要带反馈功能？是4~20ma反馈还是开关触点反馈？5、阀门在电源故障时阀位的所处位置，即是：电开还是电关？6、关于调节阀需要知道阀门的材质是否有特殊要求，阀门口径？阀门公称压力？测量的介质？测量介质的温度、阀前阀后压力，最大、正常、最小流量？介质密度？阀门的法兰标准？这些参数都需要知道。

河北同力自控阀门制造有限公司
阀门选型基础知识
一、阀门的流通能力Kvs
阀门的Kvs 是反映阀门的通过能力，其定义为两端压差为1bar 时通过阀门的流量，Kvs 是阀门的一个特性参数，与阀门结构有关，是一个不变的值。

公式Kv=P Q
∆ Q=Kv P ∆ )(K v s
Q P =∆ 2 已知设计流量为5，阀门Kvs 为20，阀门的压降， 由公式)(Kvs Q P =∆2=)25
5(2=0.625bar 二、阀门选型时注意：外网提供的最小资用压头为P ∆最小=P ∆设计+P ∆阀门=P ∆设计+)(Kvs
Q 2 三、电动调节阀的理想流量特性曲线
任何阀门都有其固有的流量特性，其反映了阀门的相对流量与相对行程之间的关系。

当阀门前后压差固定不变时所得到的流量特性，称为阀门的理想流量特性。

常见的阀门理想流量特性主要有以下四大类，见图2所示：
①. 直线型：单位行程变化引起的流量变化相等。

小流量时流
量的变化大，不易微调与控制，配合不好时会产生振荡。

②. 抛物线型：流量特性为一条二次抛物线，介于直线与等百
分比特性之间。

③. 等百分比型：同样行程在小开度时流量变化小，大开度时
流量变化大，适用于负荷变化幅度较大的系统，也称对数
特性型。

（空调系统电动调节阀多为此类型）
④. 快开型：行程较小时，流量就比较大，随着行程的增大流
量很快达到最大。

阀的有效行程<d/4(d 为阀座直径)。

行程
再增大时已不起调节作用，适用于双位控制。

最全阀门选型技巧和试压方法阀门选型技巧和试压方法是在工程领域中非常重要的步骤之一、本文将为您介绍最全阀门选型技巧和试压方法。

一、阀门选型技巧1.根据工况选择阀门类型：不同的工况对阀门的要求是不同的，如流量大小、介质的温度、压力等。

根据工况的不同，选择适合的阀门类型，如截止阀、球阀、蝶阀等。

2.根据介质特性选择材料：介质的性质对阀门的材料有一定的要求，如介质的腐蚀性、温度等。

根据介质的特性选择适合的材料，如不锈钢、铸铁等。

3.考虑阀门操作方式：阀门的操作方式可以分为手动、电动和气动等。

根据实际需要选择合适的操作方式，以便更好地控制阀门。

4.考虑阀门的密封性能：阀门的密封性能对工况有一定的影响。

选择具有良好密封性能的阀门，可以减少泄漏问题。

5.考虑阀门的通径大小：通径大小是选择阀门的重要因素之一、根据工况的要求选择适合的通径大小，以确保流体的流通畅通。

6.考虑阀门的阀座材料：阀座材料对阀门的密封性能有一定的影响。

选择合适的阀座材料，可以提高阀门的密封性能。

7.阀门的维修性和可靠性：选择具有良好维修性和可靠性的阀门，可以减少维修和更换的次数，提高工作效率。

8.考虑价格因素：在选择阀门时，也要考虑到价格因素。

根据实际情况选择价格合理的阀门，以确保经济效益。

二、阀门试压方法1.清洗阀门：在试压之前，首先要将阀门内部清洗干净，以确保阀门的内部没有杂质和污物。

2.封闭阀门：使用手动或自动方式将阀门完全关闭，确保阀门处于完全密闭状态。

3.压力测试：使用压力表或压力报警装置对阀门进行压力测试。

根据设计要求设置压力值，进行相应的测试。

4.检查泄漏：在试压过程中，要对阀门进行泄漏检查。

可以使用泄漏检查仪进行检查，确保阀门的密封性能。

5.压力释放：在试压结束后，要逐步释放阀门内的压力。

可以使用阀门的手动或自动方式进行压力释放。

6.记录试压结果：在试压过程中，要及时记录试压结果，包括压力值、泄漏情况等，以备后续参考。

7.试压报告：在试压结束后，要及时编制试压报告，包括试压结果、试压过程中的注意事项等，以备参考和备案。
