阀门型号标准

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型（代号）：阀门类型代号（表）类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀代号D A G Q Z H X Y J GL FL A二单元、阀门传动方式（代号）：三、阀门连接方式（代号）：四单元、阀门结构形式（代号）：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、阀门密封材质（代号）：六单元、阀门公称压力数值用阿拉伯数字直接表示（MPa）它是MPa的10倍。

七单元、阀门阀体材料(代号)：注：Pg≤16k g f/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号2 、阀门密封面或衬里材料代号8硬质合金Y9衬胶J10衬铅Q11搪瓷C12渗硼钢P注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

球阀型号表示方法标准
球阀的型号表示方法通常采用国际标准 ISO 17292 或美国标准API 6D。

这两种标准在型号表示方法上有些许不同。

ISO 17292标准：
1. 标称通径（DN）：球阀的通径大小以毫米（mm）表示，例如DN15表示通径为15毫米的球阀。

2. 阀体材质：球阀的阀体材质通常使用字母或数字表示，例如WCB表示碳钢材质。

3. 阀门结构：球阀的结构通常用字母表示，常见的有T表示三通球阀，L表示直通式球阀，F表示扇形球阀等。

4. 连接方式：球阀的连接方式通常用字母表示，常见的有RF 表示法兰连接、BW表示对焊连接等。

5. 阀门执行标准和特殊要求：球阀的执行标准和特殊要求通常用字母或数字表示，例如ISO 5211表示输出轴的标准接口。

API 6D标准：
1. 阀体类型：球阀的阀体类型通常用数字表示，例如1表示全通径阀门，2表示正反式阀门，3表示倒装式阀门等。

2. 阀体材质：球阀的阀体材质通常用字母表示，例如W表示碳钢材质。

3. 阀门结构：球阀的结构通常用字母表示，常见的有D表示双阀体联动结构，S表示单阀体结构，B表示倒装结构等。

4. 阀门连接方式：球阀的连接方式通常用字母表示，常见的有RF表示法兰连接、BW表示对焊连接等。

5. 阀门执行标准和特殊要求：球阀的执行标准和特殊要求通常用字母或数字表示，例如NACE表示阀门符合NACE标准。

需要注意的是，以上仅是两种常用的球阀型号表示方法，具体的表示方法还需要根据不同的规范和标准来确定。

标准阀门型号编制方法及示例1．标准阀门型号编制方法如下：2．类型代号用汉语拼音字母表示，按表1的规定。

表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U 注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9 注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。

蜗杆-T形螺母用3T表示。

4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表35．结构形式代号用阿拉伯数字表示，按表4~13的规定。

表4表5表6表7表8表9表10表11表12表136．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。

表147．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。

用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。

8．阀体材料代号用汉语拼音字母表示，按表15的规定。

表15注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

9．示例：例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1 直动楔式双闸板闸阀例2：手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀：Q21F-40P 外螺纹球阀例3：气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6k41J-6 气动常开式衬胶隔膜阀例4：液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5 液动蝶阀例5：电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540℃下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀：J961Y-P54170 电动焊接截止阀。

阀门型号等级划分标准阀门是工业生产中的重要组成部分，它承担着调节、控制介质流动的任务。

随着技术的不断发展和应用范围的不断扩大，阀门的型号和种类也越来越多样化。

那么，阀门型号等级划分标准是什么呢？如何划分阀门型号等级？在阀门制造行业，阀门型号等级划分标准是十分重要的一个概念。

它是指在阀门设计制造过程中，根据阀门的性能、用途和工作条件等要素，依据一定标准将阀门分为不同等级的过程。

通过等级划分，可以给用户提供更清晰明确的选择指导，保证阀门的质量和可靠性。

具体地说，阀门型号等级划分标准通常包括以下几个方面：一、阀门的使用范围。

主要是指阀门能够承受的压力、温度等物理参数，以及阀门适用的介质类型和粘度等要素。

二、阀门的结构形式。

主要包括阀门的门板、密封面、执行机构等要素，以及阀门的外形尺寸和连接方式等特征。

三、阀门的工作性能。

主要是指阀门的密封性能、流量特性、控制性能等要素，以及阀门的使用寿命和维护保养等因素。

针对以上几个方面的要素，阀门型号等级划分标准通常会分为不同的等级。

例如，按照国家标准 GB/T 12234-2007《阀门型号标记》规定的等级划分，可将阀门划分为：一般型号（不带等级标记）；M 级（紧急停止）；P 级（安全阀门）；R 级（耐腐蚀）；T 级（特殊用途）等等。

不同等级的阀门在使用过程中，具有不同的安全性、稳定性和可靠性。

一般型号的阀门适用于普通工作条件下的使用，而 M 级和 P 级的阀门则适用于紧急停机和保护系统的使用，R 级则适用于腐蚀介质等特殊环境下的使用。

综上所述，阀门型号等级划分标准是阀门行业中的重要概念，它为阀门的选型、制造、使用提供了标准化的指导。

通过合理的等级划分，可以让用户更好地选择适合自己需要的阀门，提高阀门使用的质量和效果。

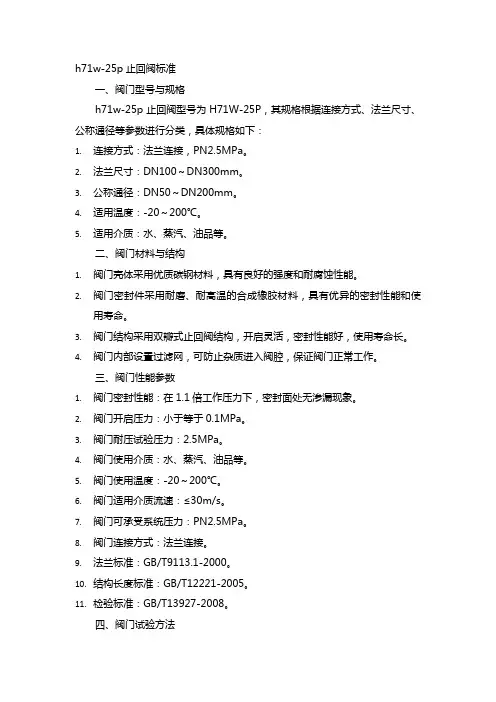

h71w-25p止回阀标准一、阀门型号与规格h71w-25p止回阀型号为H71W-25P，其规格根据连接方式、法兰尺寸、公称通径等参数进行分类，具体规格如下：1.连接方式：法兰连接，PN2.5MPa。

2.法兰尺寸：DN100～DN300mm。

3.公称通径：DN50～DN200mm。

4.适用温度：-20～200℃。

5.适用介质：水、蒸汽、油品等。

二、阀门材料与结构1.阀门壳体采用优质碳钢材料，具有良好的强度和耐腐蚀性能。

2.阀门密封件采用耐磨、耐高温的合成橡胶材料，具有优异的密封性能和使用寿命。

3.阀门结构采用双瓣式止回阀结构，开启灵活，密封性能好，使用寿命长。

4.阀门内部设置过滤网，可防止杂质进入阀腔，保证阀门正常工作。

三、阀门性能参数1.阀门密封性能：在1.1倍工作压力下，密封面处无渗漏现象。

2.阀门开启压力：小于等于0.1MPa。

3.阀门耐压试验压力：2.5MPa。

4.阀门使用介质：水、蒸汽、油品等。

5.阀门使用温度：-20～200℃。

6.阀门适用介质流速：≤30m/s。

7.阀门可承受系统压力：PN2.5MPa。

8.阀门连接方式：法兰连接。

9.法兰标准：GB/T9113.1-2000。

10.结构长度标准：GB/T12221-2005。

11.检验标准：GB/T13927-2008。

四、阀门试验方法1.外观检查：检查阀门的外观质量，包括阀体表面平整度、光洁度、磕碰伤、毛刺等。

2.密封性能试验：在规定的工作压力下，对阀门的密封性能进行测试，确保无渗漏现象。

3.压力试验：在试验压力下对阀门进行耐压试验，保证无渗漏现象。

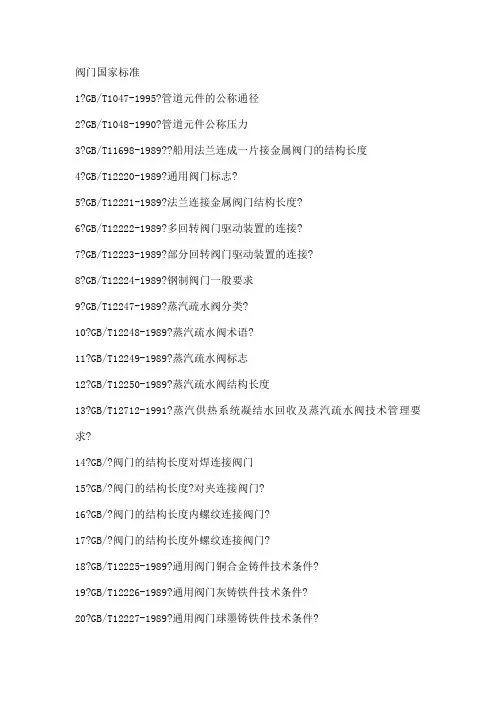

阀门国家标准1?GB/T1047-1995?管道元件的公称通径2?GB/T1048-1990?管道元件公称压力3?GB/T11698-1989??船用法兰连成一片接金属阀门的结构长度4?GB/T12220-1989?通用阀门标志?5?GB/T12221-1989?法兰连接金属阀门结构长度?6?GB/T12222-1989?多回转阀门驱动装置的连接?7?GB/T12223-1989?部分回转阀门驱动装置的连接?8?GB/T12224-1989?钢制阀门一般要求9?GB/T12247-1989?蒸汽疏水阀分类?10?GB/T12248-1989?蒸汽疏水阀术语?11?GB/T12249-1989?蒸汽疏水阀标志12?GB/T12250-1989?蒸汽疏水阀结构长度13?GB/T12712-1991?蒸汽供热系统凝结水回收及蒸汽疏水阀技术管理要求?14?GB/?阀门的结构长度对焊连接阀门15?GB/?阀门的结构长度?对夹连接阀门?16?GB/?阀门的结构长度内螺纹连接阀门?17?GB/?阀门的结构长度外螺纹连接阀门?18?GB/T12225-1989?通用阀门铜合金铸件技术条件?19?GB/T12226-1989?通用阀门灰铸铁件技术条件?20?GB/T12227-1989?通用阀门球墨铸铁件技术条件?21?GB/T12228-1999?通用阀门碳素钢锻件技术条件?22?GB/T12229-1989?通用阀门碳素钢铸件技术条件?23?GB/T12230-1999?通用阀门奥式体钢铸件技术条件?24?GB/T4213-1992?气动调节阀?25?GB/T7512-1999?液化石油气瓶阀?26?GB/T8464-1998?水暖用内螺纹连接阀门?27?GB10877-1989?氧气瓶阀28?GB10879-1989?溶解乙炔气瓶阀29?GB/T12232-1989?通用阀门法兰连接铁制闸阀30?GB/T12233-1989?通用阀门铁制截止阀与升降式止回阀?31?GB/T12234-1989?通用阀门法兰和对焊连接钢制闸阀32?GB/T12235-1989?通用阀门?法兰连接钢制截止阀和升降式止回阀33?GB/T12236-1989?通用阀门钢制旋启式止回阀34?GB/T12237-1989?通用阀门法兰和对焊连接钢制球阀35?GB/T12238-1989?通用阀门法兰和对夹连接蝶阀?36?GB/T12239-1989?通用阀门隔膜阀37?GB/T12240-1989?通用阀门铁制旋塞阀38?GB/T12241-1989?安全阀一般要求?39?GB/T12243-1989?弹簧直接载荷式安全阀?40?GB/T12244-1989?减压阀一般要求?41?GB/T12246-1989?先导式减压阀42?GB/T13438-1992?氩气瓶阀?43?GB/T13439-1992?液氯瓶阀?44?GB/T13932-1992?通用阀门铁制旋启式止回阀?45?GB/T14173-1993?平面钢闸阀技术条件46?GB/T15185-1994?铁制和铜制球阀?47?GB15382-1994?气瓶阀通用技术条件?48?GB/T12242-1989?安全阀性能试验方法?49?GB/T12245-1989?减压阀性能试验方法?50?GB/T12251-1989?蒸汽疏水阀试验方法?51?GB/T13927-1992?通用阀门压力试验准一、标准的分级和代号我国标准分国家标准、行业标准和企业标准三级，下级标准不得同上级标准相抵触。

阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

阀门类型代号（表）类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀代号D A G Q Z H X Y J GL FL A二单元、阀门传动方式（代号）：阀门传动方式代号（表）传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮四单元、阀门结构形式（代号）：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、阀门密封材质（代号）：六单元、阀门公称压力数值用阿拉伯数字直接表示（MPa）它是MPa的10倍。

注：Pg≤16k g f/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

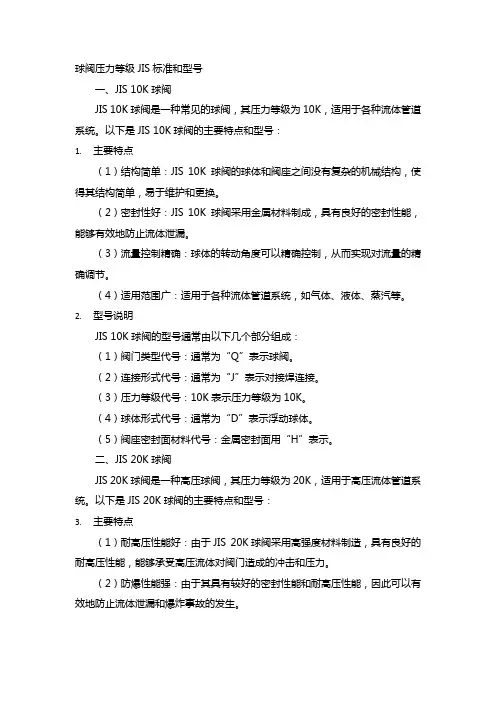

球阀压力等级JIS标准和型号
一、JIS 10K球阀
JIS 10K球阀是一种常见的球阀，其压力等级为10K，适用于各种流体管道系统。

以下是JIS 10K球阀的主要特点和型号：
1.主要特点
（1）结构简单：JIS 10K球阀的球体和阀座之间没有复杂的机械结构，使得其结构简单，易于维护和更换。

（2）密封性好：JIS 10K球阀采用金属材料制成，具有良好的密封性能，能够有效地防止流体泄漏。

（3）流量控制精确：球体的转动角度可以精确控制，从而实现对流量的精确调节。

（4）适用范围广：适用于各种流体管道系统，如气体、液体、蒸汽等。

2.型号说明
JIS 10K球阀的型号通常由以下几个部分组成：
（1）阀门类型代号：通常为“Q”表示球阀。

（2）连接形式代号：通常为“J”表示对接焊连接。

（3）压力等级代号：10K表示压力等级为10K。

（4）球体形式代号：通常为“D”表示浮动球体。

（5）阀座密封面材料代号：金属密封面用“H”表示。

二、JIS 20K球阀
JIS 20K球阀是一种高压球阀，其压力等级为20K，适用于高压流体管道系统。

以下是JIS 20K球阀的主要特点和型号：
3.主要特点
（1）耐高压性能好：由于JIS 20K球阀采用高强度材料制造，具有良好的耐高压性能，能够承受高压流体对阀门造成的冲击和压力。

（2）防爆性能强：由于其具有较好的密封性能和耐高压性能，因此可以有效地防止流体泄漏和爆炸事故的发生。

阀门型号标准⼤全阀门型号标准⼤全1．阀门的型号编制⽅法如下：2．类型代号⽤汉语拼⾳字母表⽰，按表1的规定。

表1注：低温(低于零下40摄⽒度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加“D"“B"和“W"汉语拼⾳字母。

3．传动⽅式代号⽤阿拉伯数字表⽰，按表2的规定。

表2注：(1)⼿轮、⼿枘和板⼿传动以及安全阀，减压阀，疏⽔阀省略本代号。

(2)对于⽓动或液动：常开式⽤6K、7K表⽰；常闭式⽤6B、7B表⽰；⽓动带⼿动⽤6S表⽰，防爆电动⽤“9B"表⽰。

蜗杆-T形螺母⽤3T表⽰。

4．连接形式代号⽤阿拉伯数字代号表⽰，按表3的规定。

5．结构形式代号⽤阿拉伯数字表⽰，按表4~13的规定表4表5表6表7表8表9表11表12表136．阀座密封⾯或衬⾥材料代号⽤汉语拼⾳字母表⽰，按表14的规定。

7．公称压⼒数值，按JB74-59《管路附件公称压⼒，试验压⼒和⼯作压⼒》的规定。

⽤于电站⼯业的阀门，当介质最⾼温度超过530摄⽒度时，按JB74-59第5条的规定标注⼯作压⼒。

8．阀体材料代号⽤汉语拼⾳字母表⽰，按表15的规定。

表15注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。

阀门型号和名称编制⽅法⽰例例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封⾯材料由阀体直接加⼯、公称压⼒PN0.1MPa、阀体材料为灰铸铁的闸阀：Z942W-1 直动楔式双闸板闸阀例2：⼿动、外螺纹连接、浮动直通式、阀座密封⾯材料为氟塑料、公称压⼒PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀：Q21F-40P 外螺纹球阀例3：⽓动常开式、法兰连接、屋脊式、衬⾥材料为衬胶、公称压⼒PN0.6MPa、阀体材料为灰铸铁的隔膜阀：G6k41J-6 ⽓动常开式衬胶隔膜阀例4：液动、法兰连接、垂直板式、阀座密封⾯材料为铸铜、阀瓣密封⾯材料为橡胶、公称压⼒PN0.25MPa、阀体材料为灰铸铁的蝶阀：D741X-2.5 液动碟阀例5：电动机传动、焊接连接、直通式、阀座密封⾯材料为堆焊硬质合⾦、在540＇C下的⼯作压⼒为17MPa、阀体材料铬钼钒钢的截⽌阀：J961Y-P54170 电动焊接截⽌阀。

注：低温〔低于-40℃〕、保温〔带加热套〕和带波纹管的阀门，在类型代号前注：1.手轮、手柄和扳手传动以及平安阀、减压阀、疏水阀省略本代号。

2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；注：焊接包括对焊和承插焊。

(4-1〕结构形式代号用阿拉伯数字表示〔闸阀结构形式代号〕〔4-2〕截止阀和节流阀结构形式代号1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。

2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定。

〔参见JB/T5300?通用阀门材料?标准〕。

注：Ⅰ由于公称压力和磅级的温度标准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。

Ⅱ表中“K〞级是日本标准中的一种压力等级。

5.连接形式一般采用法兰、焊接〔对焊、承插焊〕和螺纹连接等方式。

连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。

对国标阀门说明如下：1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79 、JB78等有关标准选定。

如与本样本所选标准或尺寸不符时，那么须在订货合同中注明。

注：①除法兰和对焊端外，承插焊连接尺寸采用JB/T1751，内、外螺纹连接的尺寸分别采用GB/7306、GB7307。

②JB/T79-94机械行业标准中，系列1法兰连接尺寸与国际GB9113-88互换，系列2尺寸与原机标JB/79-59互换。

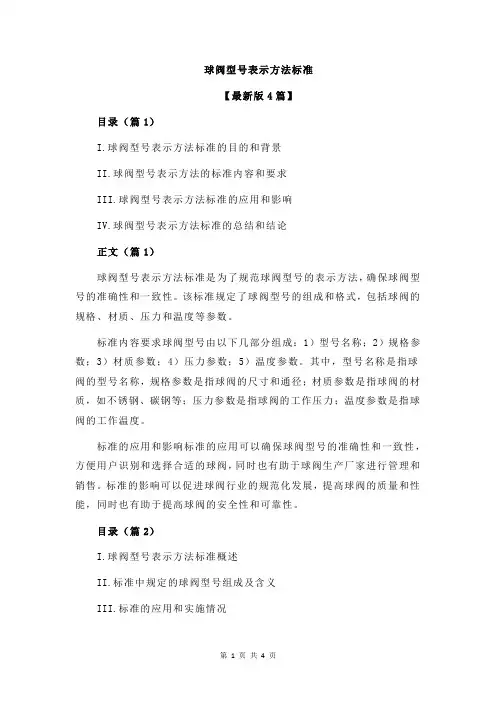

球阀型号表示方法标准【最新版4篇】目录（篇1）I.球阀型号表示方法标准的目的和背景II.球阀型号表示方法的标准内容和要求III.球阀型号表示方法标准的应用和影响IV.球阀型号表示方法标准的总结和结论正文（篇1）球阀型号表示方法标准是为了规范球阀型号的表示方法，确保球阀型号的准确性和一致性。

该标准规定了球阀型号的组成和格式，包括球阀的规格、材质、压力和温度等参数。

标准内容要求球阀型号由以下几部分组成：1）型号名称；2）规格参数；3）材质参数；4）压力参数；5）温度参数。

其中，型号名称是指球阀的型号名称，规格参数是指球阀的尺寸和通径；材质参数是指球阀的材质，如不锈钢、碳钢等；压力参数是指球阀的工作压力；温度参数是指球阀的工作温度。

标准的应用和影响标准的应用可以确保球阀型号的准确性和一致性，方便用户识别和选择合适的球阀，同时也有助于球阀生产厂家进行管理和销售。

标准的影响可以促进球阀行业的规范化发展，提高球阀的质量和性能，同时也有助于提高球阀的安全性和可靠性。

目录（篇2）I.球阀型号表示方法标准概述II.标准中规定的球阀型号组成及含义III.标准的应用和实施情况IV.标准的重要性和影响正文（篇2）随着工业的发展，球阀在工业领域中得到了广泛应用。

为了规范球阀型号的表示方法，制定了一个标准。

该标准规定了球阀型号的组成及含义，旨在确保球阀型号的准确性和一致性。

标准中规定的球阀型号由五个部分组成，分别是阀门类型、驱动方式、连接形式、密封面形式和阀体材料。

每个部分都有特定的含义，例如阀门类型表示球阀的类型为“Q”，驱动方式表示为“QD”，连接形式表示为“2”。

这些部分的组合形成了每个球阀的型号。

该标准的应用和实施情况较好。

标准的制定使得球阀型号的表示方法更加规范，从而方便了制造商、供应商和用户之间的交流。

此外，标准还能够确保制造商生产出的球阀具有一致的性能和特点，提高了产品的质量。

标准对于工业领域的发展具有重要的意义。

阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018— 85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：阀体材料代号标称压力数值里材料代号阀座密封面或衬结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表 1 — 1 —1给出阀门类型代号规定2、传动方式代号传动方式代号用阿拉伯数字表示，表 1 - 1 -2给出传动方式代号规定。

表1 — 1 — 1 阀门类型代号阀门类型代号阀门类型代号阀门类型代号安全阀A截止阀J柱塞阀U减温减压阀C节流阀L减温减压装置W 蝶阀D排污阀P旋塞阀X给水分配阀F球阀Q减压阀Y隔膜阀G疏水阀S闸阀Z止回阀H调节阀T注：1在阀门类型字母前加“ D”的表示低温阀门（即适用温度低于一40C）,加“B”的表示保温（带加热套）阀门，加“ W的表示带波纹管密封的阀门；2在电动闸阀的型号前加“ B”，表示阀门的驱动装置为防爆型电动装置；3在地下水用闸阀的型号前加“ S”，表示竖式安装，加“ W 表示卧式安装；4闸阀型号前加“ P”，表示用于排渣系统的闸阀，即排渣阀，加“ X”或“ K” 表示排渣用泥浆阀；5蝶阀型号前加“ D1”、“D2”表示短系列，加“ Q'表示球蝶阀，加“ S”表示用于地下管网的蝶阀。

表1 — 1 — 2 传动方式代号注：1手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2对于气动或液动：常开式用6K、7K表示，常闭式用6B 7B表示，气动带手动用6S表示；3防爆电动装置用9B表示，户外耐热用9R表示；4代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1-1-3连接形式代号规定。

表1 — 1 — 3 连接形式代号注：焊接包括对焊和承插焊。

"Q11F-16C"是一种阀门的型号标准，通常用于描述一种球形截止阀（Ball Valve），具有以下特点：
1. 阀门类型：球形截止阀（Ball Valve），是一种使用球体来控制流体通路的阀门。

球体可以旋转以开启或关闭流体通路。

2. 阀门结构：该型号标准的球形截止阀采用全通径设计，即进出口通径与阀体内孔直径相同，减少流体的阻力和压降。

3. 阀门材料：该型号标准的阀门通常使用不锈钢作为阀体材料，以保证阀门的耐腐蚀性和可靠性。

4. 阀门压力等级：Q11F-16C标准通常表示该球形截止阀的压力等级为16C，它是指阀门的额定压力为16 Class（标准）。

5. 适用介质：该阀门适用于液体和气体等多种介质，如水、油、气等。

请注意，Q11F-16C只是一个具体型号的标准，实际上还有许多其他类型和标准的球形截止阀可供选择，具体应根据使用场景和需求来选择合适的阀门型号和标准。

国标闸阀标准尺寸表闸阀是一种用于控制介质流动的阀门，具有开启速度快、流阻小、密封性好等特点。

国标闸阀是按照国家标准制定的尺寸标准，下面将介绍一些常见的国标闸阀标准尺寸表。

1. DN尺寸标准：DN是指闸阀的公称通径，也就是阀门的内径。

国标闸阀的DN尺寸通常从DN15到DN2000不等。

以下是一些常见的DN尺寸和对应的内径：- DN15：15mm- DN25：25mm- DN50：50mm- DN100：100mm- DN200：200mm- DN500：500mm- DN1000：1000mm- DN2000：2000mm2. PN尺寸标准：PN是指闸阀的公称压力，也就是阀门能够承受的最大压力。

国标闸阀的PN尺寸通常有PN1.0、PN1.6、PN2.5、PN4.0、PN6.4、PN10和PN16等级。

不同等级的PN对应着不同的工作压力范围。

3. 阀体尺寸标准：阀体是闸阀的主体部分，它的尺寸标准包括阀体长度、连接方式和法兰尺寸等。

国标闸阀的阀体长度一般符合GB/T12234标准，长度分为短型、正常型和加长型。

连接方式可以是法兰连接、对焊连接或螺纹连接等。

法兰尺寸一般符合GB/T17241.6标准，有不同的类别和型号供选择。

4. 闸板尺寸标准：闸板是控制介质流动的关键部件，其尺寸标准包括闸板宽度、闸板厚度和闸板直径等。

根据国标，闸板的宽度一般为阀门公称通径的1/4到1/6，闸板的厚度一般为阀门公称通径的1/20到1/15，而闸板的直径一般为阀门公称通径的1/2到2/3。

5. 密封面尺寸标准：闸阀的密封面包括阀座和闸板两部分，其尺寸标准是确保阀门具有良好的密封性能的重要因素。

国标闸阀的阀座与闸板的尺寸应匹配，并按照相应标准进行设计和制造，以保证密封面的质量和适配性。

综上所述，国标闸阀标准尺寸表涵盖了闸阀的DN尺寸、PN尺寸、阀体尺寸、闸板尺寸和密封面尺寸等方面。

不同的尺寸标准可以根据实际需求进行选择，以满足不同工程项目的要求。

阀门执行标准大全标准号标准：GB12220-89《通用阀门标志》GB12245-89《减压阀性能试验方法》GB12221-89《法兰连接金属阀门的结构长度》GB12246-89《先导式减压阀》GB12222-89《多回转阀门驱动装置的连接》GB12247-89《蒸汽疏水阀分类》GB12223-89《部分回转阀门驱动装置的连接》GB12248-89《蒸汽疏水阀术语》GB12224-89《钢制阀门一般要求》GB12249-89《蒸汽疏水阀标志》GB12225-89《通用阀门铜合金铸件技术条件》GB12250-89《蒸汽疏水阀结构长度》GB12226-89《通用阀门灰铸铁件技术条件》GB12251-89《蒸汽疏水阀试验方法》GB12227-89《通用阀门球墨铸铁件技术条件》GB10868-89《电站减温减压阀技术条件》GB12228-89《通用阀门碳素钢锻件技术条件》GB10869-89《电站调节阀技术条件》GB12229-89《通用阀门碳素钢铸件技术条件》GB1348-88《球墨铸铁件》GB12230-89《通用阀门奥氏体钢铸件技术条件》GB11352-89《铸钢件技术条件》GB12231-89《阀门铸件外观质量要求》GB596-83《船用外螺纹青铜截止止回阀》GB12232-89《通用阀门法兰连接铁质闸阀》GB597-83《船用外螺纹青铜止回阀》GB12233-89《通用阀门铁质截止阀与升降式止回阀》GB1047-70《管子和管路附件的公称通径》GB12234-89《通用阀门法兰、对焊连接钢制闸阀》GB1048-90《管道元件公称压力》GB12235-89《通用阀门法兰连接钢制截止阀和升降式止回阀》GB1851-84《船用PN160外螺纹青铜空气截止阀》GB12236-89《通用阀门钢制旋启式止回阀》GB4213-84《气动调节阀通用技术条件》GB12237-89《通用阀门法兰和对焊连接钢制球阀》GB8464-87《内螺纹连接闸阀、截止阀、球阀、止回阀通用技术条件》GB12238-89《通用阀门法兰对夹连接蝶阀》GB8465.1～7-87《内螺纹连接闸阀、截止阀、球阀、止回阀基本尺寸》GB12239-89《通用阀门隔膜阀》GB8335-87《气瓶专业螺纹》GB12240-89《通用阀门铁质旋塞阀》GB10877-89《氧气瓶阀》GB12241-89《安全阀一般要求》GB10879-89《溶解乙炔气瓶阀》GB12242-89《安全阀性能试验方法》GB197-81《普通螺纹、公差与配合》GB12243-89《弹簧直接载荷式安全阀》GB1239.2-89《冷卷圆柱螺旋压缩弹簧技术条件》GB12244-89《减压阀一般要求》GB1239.4-89《热卷圆柱螺旋弹簧技术条件》GB1804-79《公差与配合未注公差尺寸的极限偏差》GB10095-86《渐开线圆柱齿轮精度》GB3323-87《钢熔化焊对接接头射线照相和质量分级》GB11365-89《锥齿轮和准双曲齿轮精度》GB5677-85《铸钢件射线照相及底片等级分类方法》GB9444-88《铸钢件磁粉探伤及质量评级方法》GB5796-86《梯形螺纹》GB6414-86《铸件尺寸公差》GB7306-87《用螺纹密封的管螺纹》GB/T592-93《船用法兰铸铁止回阀》GB7307-87《非螺纹密封的管螺纹》GB/T1852-93《船用法兰铸钢蒸汽减压阀》GB9443-88《铸钢件渗透探伤及缺陷显示痕迹的评级方法》GB/T1972-92《蝶形弹簧》GB/T12252-89《通用阀门供货要求》GB/T13927-92《通用阀门压力试验》表1-16阀门机械行业标准标准号标准名称标准号标准名称JB93-91《手柄》JB1700.2-91《锁紧螺母(二)》JB94-91《扳手》JB1701-91《阀杆螺母(六)》JB95-59《通用管路附件阀件分类术语》JB1702.1-91《轴承压盖(一)》JB96-75《截止阀、节流阀和止回阀结构长度》JB1702.2-91《轴承压盖(二)》JB106-78《阀门标志和识别涂漆》JB1703-91《衬套》JB308-75《阀门型号编制方法》JB1704-75《压套螺母式填料函尺寸》JB309-75《闸阀参数》JB1706-91《压套螺母》JB311-75《止回阀参数》JB1707-75《带孔式填料压盖填料函尺寸》JB312-75《旋塞阀参数》JB1708-91《填料压盖》JB450-79《Pg100～320kgf/cm2化工石油工业用锻造高压阀门》JB1709-91《T形螺栓》JB451-64《杠杆式安全阀技术条件》JB1710-75《开口式填料压盖填料函尺寸》JB452-77《弹簧式安全阀技术条件》JB1711-75《开口式填料压盖》JB610-79《疏水阀参数》JB1712-91《石棉填料》JB790-65《Pg=16～64kgf/cm2钢制阀技术条件》JB1713-91《填料垫(一)》JB792-65《铸铁和铸钢制低压阀门技术条件》JB1716-91《填料垫(二)》JB930-67《氧气减压器》JB1717-75《上密封尺寸》JB1681-75《截止阀参数》JB1718-91《垫片(一)》JB1682-75《节流阀参数》JB1719-91《垫片(二)》JB1683-75《球阀参数》JB1720-91《垫片(三)》JB1684-75《蝶阀参数》JB1721-91《垫片(四)》JB1685-75《隔膜阀参数》JB1722-75《下螺纹阀杆端部尺寸》JB1689-75《截止阀、节流阀阀杆螺纹直径和螺距》JB1723-75《连接圈式阀瓣连接槽尺寸》JB1690-75《闸阀阀杆螺纹直径和螺距》JB1724-75《上螺纹阀杆端部尺寸》JB1691-75《阀杆头部尺寸》JB1725-75《阀瓣盖式阀瓣连接槽尺寸》JB1692-91《伞形手轮》JB1726-91《阀瓣盖》JB1693-91《伞形手轮》JB1727-91《对开圆环》JB1694-91《阀杆螺母(一)》JB1728-91《止退垫圈》JB1695-91《阀杆螺母(二)》JB1729-75《锻钢阀阀杆端部尺寸》JB1696-91《阀杆螺母(三)》JB1730-75《闸阀阀杆端部尺寸》JB1697-75《灰铸铁闸板T形槽尺寸》JB1731-75《阀瓣和闸板T形槽尺寸》JB1698-91《阀杆螺母(五)》JB1732-75《锥形密封面尺寸》JB1699-91《阀杆螺母(四)》JB1733-75《灰铸铁阀体铜密封面尺寸》JB1700.1-91《锁紧螺母(一)》JB1734-75《灰铸铁闸板和阀瓣铜密封面尺寸》JB1738-75《楔式闸阀阀体、闸板导轨和导轨槽尺寸》JB1735-91《底阀阀瓣密封圈》JB1739-75《楔式闸阀阀体、密封面、间距和楔角尺寸》JB1736-91《旋启式止回阀阀瓣密封圈》JB1740-75《楔式闸板密封面尺寸》JB1737-91《旋启式止回阀阀瓣密封圈压板》JB1741-91《顶心》JB2765-81《阀门名词术语》JB1742-91《调整垫》JB2766-79《Pg160.320kgf/cm2锻造高压阀门结构长度》JB1743-75《球阀阀杆端部尺寸》JB2767-79《Pg160.320kgf/cm2锻造高压阀门参数》JB1744-75《球体》JB2768-79《Pg160.320kgf/cm2管子和管件阀门端部尺寸和技术要求》JB1745-75《螺纹填料压套式填料函尺寸》JB2769-79《Pg160.320kgf/cm2螺纹法兰》JB1747-91《填料压环》JB2770-79《Pg160.320kgf/cm2接头螺柱》JB1748-75《氨阀阀杆端部尺寸》JB2771-79《Pg160.320kgf/cm2接头》JB1749-91《氨阀阀瓣》JB2772-79《Pg160.320kgf/cm2盲板》JB1750-75《氨阀阀体密封面尺寸》JB2773-79《Pg160.320kgf/cm2双头螺柱》JB1751-75《承插焊连接和配管端部尺寸》JB2774-79《Pg160.320kgf/cm2阶端双头螺柱及螺孔尺寸》JB1752-75《外螺纹连接端部尺寸》JB2775-79《Pg160.320kgf/cm2螺母》JB1753-91《接头垫》JB2776-79《Pg160.320kgf/cm2透镜垫》JB1754-91《接头》JB2777-79《Pg160.320kgf/cm2无孔透镜垫》JB1755-91《接头螺母》JB2778-79《Pg160.320kgf/cm2管件和紧固件温度标记》JB1756-75《卡套连接端部尺寸》JB2843-80《蝶阀技术条件》JB1757-91《卡套》JB2884-81《空分设备低温截止阀和节流阀技术条件》JB1758-91《卡套螺母》JB2920-81《阀门电动装置型式、基本参数和连接尺寸》JB1759-91《轴套》JB2921-81《阀门电动装置技术条件》JB1760-91《六角螺塞》JB2986-81《旋塞阀技术条件》JB1761-91《螺塞垫》JB3328-83《气瓶阀和管路阀》JB1762-75《板体尺寸》JB3329-83《小型医用气瓶柜式阀的连接尺寸》JB1842-77《铸铁衬胶和非衬里隔膜阀技术条件》JB/T3595-93《电站阀门制造技术条件》JB2121-77《铜合金铸件技术条件》JB4018-85《电站阀门型号编制方法》JB2202-77《弹簧式安全阀参数》JB5206.1-91《填料压套(一)》JB2203-77《弹簧式安全阀结构长度》JB5206.2-91《填料压套(二)》JB2204-77《减压阀参数系列》JB5206.3-91《填料压套(三)》JB2205-77《减压阀结构长度》JB5207-91《填料压板》JB2206-77《减压阀技术条件》JB5208-91《隔环》JB2311-78《球阀技术条件》JB5209-91《塑料填料》JB2637-81《锅炉承压球墨铸铁件技术条件》JB5210-91《上密封座》JB2639-81《锅炉承压灰铸铁件技术条件》JB5211-91《闸阀阀座》JB2763-79《疏水阀的性能试验方法》3.阀门行业(专业)标准(见表1-17)表1-17阀门行业(专业)标准标准号标准名称标准号标准名称ZBJ16002-87《阀门电动装置技术条件》ZBJ16008-90《液化石油气设备用紧急切断阀技术条件》ZBJ16004-88《减压阀型式与基本参数》ZBJ16009-89《阀门气动装置技术条件》ZBJ16005-90《钢制阀门》ZBJ98013-89《电站安全阀技术条件》ZBJ16006-90《》阀门的试验与检验ZBJ98015-89《锅炉管道附件承压铸钢件技术条件》ZBJ16007-90《蒸汽疏水阀技术条件》ZBJ98016-89《锅炉锻件技术条件》4.原机械电子工业部通用机械(阀门)行业内部标准目录(见表1-18)表1-18原机械电子工业部通用机械(阀门)行业内部标准标准号标准名称标准号标准名称JB/TQ374-85《锻钢阀门用短牙梯形螺纹》JB/TQ438-85《液化石油气钢瓶角阀质量分级》JB/TQ375-85《缩径锻钢阀门》JB/TQ440-85《阀门铸钢件质量分级》JB/TQ395-85《钢制闸阀产品质量分级》JB/TQ441-89《截止阀质量分级》JB/TQ407-85《高压平衡截止阀质量分级》JB/TQ648-88《铁制对夹式平板闸阀》JB/TQ408-89《隔膜阀质量分级》JB/TQ649-88《铁制对夹式平板闸阀装配质量分级》JB/TQ409-89《球阀质量分级》JB/TQ650-88《先导式减压阀产品质量分级》JB/TQ410-89《多回转阀门电动装置质量分级》JB/TQ677-88《阀门产品抽样和等级评定方法》JB/TQ411-89《机械型带密闭浮子的蒸汽疏水阀质量分级》JB/TQ551-88《工业用阀门灰铸铁质量分级》JB/TQ412-85《热动力型圆盘式疏水阀质量分级》JB/TQ552-88《工业用阀门法兰连接铜制旋塞阀》JB/TQ413-85《凝结水回收装置质量分级》JB/TQ730-89《氧气瓶阀质量分级》JB/TQ414-85《先导活塞式减压阀质量分级》JB/TQ814-89《钢制平板闸阀质量分级》JB/TQ415-89《弹簧直接载荷式安全阀质量分级》JB/TQ815-89《阀门产品清洁度及检查方法》JB/TQ416-89《软密封蝶阀质量分级》JB/TQ816-89《阀门用球墨铸铁件质量分级》JB/TQ830.1-89《阀门标准体系表》表1-19其它阀门标准标准号标准名称标准号标准名称JB/Z243-85《闸阀静压寿命试验规程》HG5-1587-85《液化石油气槽车弹簧式安全阀》JB/Z244-85《截止阀静压寿命试验规程》HG5-1588-85《液化石油气紧急切断阀》JB/Z245-85《旋塞阀静压寿命试验规程》JB/T5300-91《通用阀门材料》JB/Z246-85《球阀静压寿命试验规程》JB/T5263-91《电站阀门铸钢件技术条件》JB/Z247-85《阀门电动装置寿命试验规程》JB/T6439-92《阀门受压铸钢件磁粉探伤检验》JB/Z248-85《蝶阀静压寿命试验规程》JB/T6440-92《阀门受压铸钢件射线照相检验》表1-20阀门相关标准标准号标准名称标准号标准名称GB150-89《钢制压力容器》GB4216.5-84《16巴灰铸铁管法兰尺寸》GB9128.1-88《钢制管法兰连接用八角形金属环垫》GB4216.5-84《25巴灰铸铁管法兰尺寸》GB9128.2-88《钢制管法兰连接用椭圆形金属环垫》GB4216.7-84《2.5巴和6巴灰铸铁螺纹管法兰尺寸》GB9129-88《钢制管法兰用石棉橡胶垫片技术条件》GB4216.8-84《10巴和16巴灰铸铁螺纹管法兰尺寸》GB9130-88《钢制管法兰连接用金属环垫技术条件》GB4216.9-84《灰铸铁管法兰用石棉橡胶垫片尺寸》GB9131-88《钢制管法兰压力温度等级》GB4216.10-84灰铸铁管法兰及垫片技术要求《》GB255-81《一般用途管法兰连接尺寸》GB4622-88《缠绕式垫片》GB2556-81《一般用途管法兰密封面形状和尺寸》GB3985-83《石棉橡胶板》GB4216.1-84《灰铸铁管法兰公称压力、试验压力和工作压力》GB539-83《耐油石棉橡胶板》GB4216.2-84《2.5巴灰铸铁管法兰尺寸》JC67-82《橡胶石棉盘根》GB4216.3-84《6巴灰铸铁管法兰尺寸》JC68-82《油浸石棉板》GB4216.4-84《10巴灰铸铁管法兰尺寸》JC468-92《高压锅炉水位计用云母片》三、阀门国际标准(见表1-21)表1-21阀门国际标准标准号标准名称标准号标准名称ISO5209-77《工业用阀门标记》ISO7508-85《受压管路用未增塑氯乙烯(PVC-U阀门米制系列基本尺寸》ISO5752-88《法兰管路系统中金属阀门的结构长度》ISO7841-88《自动蒸汽疏水阀-漏气量测定-试验方法》ISO5996-84《铸铁闸阀》ISO7842-88《自动蒸汽疏水阀-排水量测定-试验方法》》ISO6552-89《自动蒸汽疏水阀术语定义》ISO8233-88《热塑性塑料阀门扭矩试验方法》ISO6553-80《自动蒸汽疏水阀-标志》ISO/DIN4216-85《安全阀的一般要求》ISO6554-80《法兰连接自动蒸汽疏水阀结构长度》ISO/DIN5208-87《工业用阀门-阀门的压力试验》ISO6704-89《自动蒸汽疏水阀分类》ISO/DIN5210-89《多回转型阀门驱动装置连接》ISO6708-80《管道附件公称通径的定义》ISO/DIN5211-89《部分回转型阀门驱动装置连接》ISO6948-81《自动蒸汽疏水阀-产品试验和工作特性试验》ISO/DIN6002-88《阀盖用螺栓连接的钢制闸阀》ISO7121-86《法兰连接钢制球阀》ISO/DIN10631-91《普通用途的金属蝶阀》ISO7259-88《主要靠扳手操作的地下用铸铁闸阀》。

阀门型号编制方法，阀门型号表示方法，标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》由中国机械工业联合会提出，按照GB/T1.1-2009 给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会（SAC/TC188）归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂；阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要；目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订岀编号方法。

一单元、阀门类型（代号）：二单元、阀门传动方式（代号）四单元、阀门结构形式（代号）：双闸板8隔膜阀结构形式代号（表）隔膜阀结构形式隔膜阀代号隔膜阀结构形式隔膜阀代号五单元、阀门密封材质（代号）：阀门公称压力数值用阿拉伯数字直接表示（MPa ）它是MPa的10倍七单元、阀门阀体材料（代号）:阀门阀体材质代号（表）注：Pg W16kgf/cm2的灰铸铁阀，Pg》25kgf/cm2 的碳钢阀，省略本代号2、阀门密封面或衬里材料代号注：1、由阀体直接加工的阀座密封材料代号用“W ”表示。

2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。

阀门型号和名称编制方法示例a）闸阀型号编制示例：电动、法兰连接、明杆楔式双闸板，阀座密封面材料由阀体直接加工，公称压力PNO.IMPa、阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。
