SMT生产工艺SMT，即表面贴装技术（Surface Mount Technology），是一种现代电子制造业常用的电子组装工艺。
相比于传统的插针组装技术，SMT具有高效、高可靠性和节省空间等优点，因此在电子产品制造中得到广泛应用。
下面将介绍一下SMT的生产工艺。
SMT生产工艺主要包括以下几个步骤：元件上锡、PCB印刷、元件贴装、回流焊接等。
首先是元件上锡。
在SMT生产工艺中，元件通常是经过预先处理的，使其表面镀有锡层，以方便与PCB焊接。
这一步骤主要是将元件通过熔融锡的方式，使锡与元件表面相结合，从而形成可焊接的元件。
接下来是PCB印刷。
PCB印刷是将导电和绝缘层材料的图案印刷到PCB板上，以形成电路连接的重要工艺。
PCB印刷主要分为两个步骤：一是将PCB板通过印刷网板刮刮刮涂覆有焊膏的部分；二是将PCB板过UV照射，固化焊膏并排除多余的焊膏。
接下来是元件贴装。
在这一步骤中，通过自动贴装机将已经上锡的元件精确地粘贴到PCB板的相应位置。
这一过程需要专业的贴装设备和技术人员的操作。
自动贴装机能够按照预先设置的程序，将元件从元件库中取出，并将其准确地粘贴在PCB板上，以确保贴装的准确性和效率。
最后是回流焊接。
回流焊接是将已粘贴好的元件通过高温热风或红外线加热，使焊膏熔化，与PCB板上的焊盘相结合。
在这一过程中，焊膏的熔化和冷却时间需要严格控制，以确保焊接质量。
回流焊接后，需要对焊接的质量进行检测，以确保焊接的可靠性。
除了以上的基本步骤之外，SMT生产工艺还包括一系列的辅助工艺。
例如，元件质量检查、元件的自动识别和补位等。
这些辅助工艺的目的是确保SMT生产过程中的质量和效率。
总的来说，SMT生产工艺是现代电子制造业中的重要工艺之一。
通过上锡、PCB印刷、元件贴装和回流焊接等步骤，可以实现高效、高质量的电子产品制造。
随着科技的不断发展，SMT生产工艺也在不断优化和改进，在提高生产效率的同时，也能够满足不同需求的产品质量要求。
SMT工艺基本资料SMT工艺（Surface Mount Technology），中文名称为表面安装技术，是一种以贴装元件的形式实现电子产品组装的工艺。
相比传统的TH（Through Hole）工艺，SMT工艺具有体积小、重量轻、高密度、良率高、信号干扰小等优势，已成为现代电子制造业中最常见且重要的工艺之一。
本文将介绍SMT工艺的基本资料，包括工艺流程、贴装机、基板和组件等内容。
一、工艺流程SMT工艺流程包括基板贴片、焊接、检测、清洗等环节，它的主要步骤如下：1. 自动化钢网印刷：通过钢网印刷机将焊膏印在基板的焊盘上；2. 贴片：将元器件贴到焊盘上，可分为单/双面贴装和混合贴装，根据元器件的不同贴法可分为手工贴装和机器贴装；3. 固化：在适当的温度下将贴好的元器件进行热处理，使焊膏固化，达到焊接效果；4. 检测：对焊点和贴附效果进行检测；5. 清洗：对贴片后基板上的残留物进行清洗处理，防止后期引起短路或信号干扰；6. 制成品测试：对产品的性能进行全面测试。
二、贴装机贴装机是SMT工艺必不可少的设备，它主要包括钢网印刷机、贴片机和热风炉。
1. 钢网印刷机：将糊料施加到PCB（Printed Circuit Board）上，以准确、一致的方式沉积贴片器件并建立电气和机械连接。
这种机器主要用于PCB 的糊料印刷．2. 贴片机：将元器件粘接到印刷电路板（PCB）上，实现电器元件和电路板的结合。
根据元器件的不同可以分为贴片机、LED贴片机和高速贴片机。
3. 热风炉：是将SMT贴片机中surface mount technology 表面贴装技术所需要的焊料粘住元器件和电路板的一种设备，热风炉的作用就是加热焊盘使其粘附贴片器件。
三、基板基板是SMT工艺中贴装元件的载体，也就是所谓的印刷电路板（PCB）。
在基板上，一些绝缘材料，如FR-4（耐热性好，稳定性高，阻燃性能强）等，被裁剪成所需维度和形状。
然后，铜箔通过蚀刻或处理的方式在这些绝缘材料上形成连接，并定义电路图纸上的追踪，电气连通和修饰板上元器件的位置。
SMT锡膏印刷工艺介绍1. 引言表面贴装技术（Surface Mount Technology，简称SMT）是电子制造中的一种重要工艺。
其中，SMT锡膏印刷工艺是SMT工艺流程中的关键步骤之一。
本文将介绍SMT锡膏印刷工艺的基本原理、流程和注意事项。
2. SMT锡膏印刷工艺原理SMT锡膏印刷工艺是将锡膏通过印刷工具，将其均匀地印刷在印刷板（PCB）上的过程。
SMT锡膏印刷的目的是为了在印刷板上的焊盘上形成一层适当的锡膏厚度，以实现电子元件和印刷板之间的连接。
在SMT锡膏印刷工艺中，主要涉及以下几个要素：2.1 锡膏锡膏是SMT锡膏印刷工艺中必不可少的材料。
锡膏通常由锡粉、助熔剂和粘合剂组成。
锡粉主要提供导电性能，助熔剂则使锡膏在焊接过程中熔化，粘合剂则有助于锡膏粘附在印刷板上。
2.2 刮刀刮刀是SMT锡膏印刷工艺中常用的印刷工具。
刮刀通常由橡胶或塑料制成，用于将锡膏均匀地刮在印刷板上。
2.3 印刷板印刷板是进行SMT锡膏印刷的基础材料。
印刷板上的焊盘是焊接电子元件的关键部分，SMT锡膏印刷需要将锡膏均匀地印刷在焊盘上。
3. SMT锡膏印刷工艺流程SMT锡膏印刷工艺一般包括以下几个步骤：3.1 准备工作在SMT锡膏印刷之前，首先需要准备好所需的工具和材料。
包括锡膏、刮刀、印刷板等。
3.2 调试设备在进行正式的SMT锡膏印刷前，需要对印刷设备进行调试。
调试包括设定刮刀的刮刀压力、速度等参数，以确保锡膏能够正确地刮印在印刷板上。
3.3 涂覆锡膏将准备好的锡膏涂覆在印刷板上。
涂覆时需要注意锡膏的均匀性和厚度的控制，以确保焊盘上的锡膏分布良好。
3.4 刮印锡膏利用刮刀将涂覆在印刷板上的锡膏进行刮印。
刮印时需要保持一定的速度和压力，以使锡膏均匀地贴合在焊盘上。
3.5 检查质量刮印完成后，需要进行质量检查。
主要检查刮印的锡膏的均匀性、厚度和与焊盘的贴合情况。
若发现问题，需要及时进行调整和修正。
3.6 清洗设备SMT锡膏印刷工艺完成后，需要对印刷设备和刮刀进行清洗。

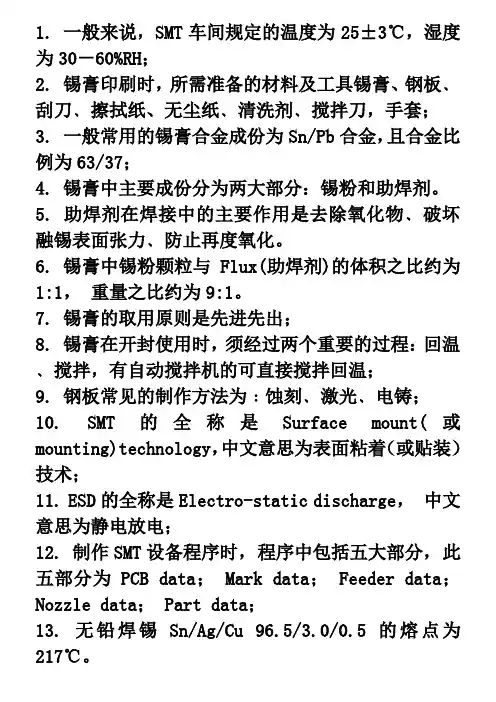

1. 一般来说，SMT车间规定的温度为25±3℃，湿度为30－60%RH；2. 锡膏印刷时，所需准备的材料及工具锡膏、钢板﹑刮刀﹑擦拭纸、无尘纸﹑清洗剂﹑搅拌刀，手套；3. 一般常用的锡膏合金成份为Sn/Pb合金，且合金比例为63/37；4. 锡膏中主要成份分为两大部分：锡粉和助焊剂。
5. 助焊剂在焊接中的主要作用是去除氧化物﹑破坏融锡表面张力﹑防止再度氧化。
6. 锡膏中锡粉颗粒与Flux(助焊剂)的体积之比约为1:1，重量之比约为9:1。
7. 锡膏的取用原则是先进先出；8. 锡膏在开封使用时，须经过两个重要的过程：回温﹑搅拌，有自动搅拌机的可直接搅拌回温；9. 钢板常见的制作方法为﹕蚀刻﹑激光﹑电铸；10. SMT的全称是Surface mount(或mounting)technology，中文意思为表面粘着（或贴装）技术；11. ESD的全称是Electro-static discharge，中文意思为静电放电；12. 制作SMT设备程序时，程序中包括五大部分，此五部分为PCB data； Mark data； Feeder data；Nozzle data； Part data；13. 无铅焊锡Sn/Ag/Cu 96.5/3.0/0.5的熔点为217℃。
14. 零件干燥箱的管制相对温湿度为 < 10%；15. 常用的被动元器件(Passive Devices)有：电阻、电容、电感（或二极体）等；主动元器件(Active Devices)有：电晶体、IC等；16. 常用的SMT钢板的材质为不锈钢；17. 常用的SMT钢板的厚度为0.15mm(或0.12mm)；18. 静电电荷产生的种类有摩擦﹑分离﹑感应﹑静电传导等﹔静电电荷对电子工业的影响为﹕ESD失效﹑静电污染﹔静电消除的三种原理为静电中和﹑接地﹑屏蔽。
19. 英制尺寸长x宽0603= 0.06inch*0.03inch﹐公制尺寸长x宽3216=3.2mm*1.6mm；20. 排阻ERB-05604-<讲文明、懂礼貌>1第8码“4”表示为4 个回路，阻值为56欧姆。
