岩溶区域全回转全套管钻孔灌注桩施工工法一、前言岩溶区域全回转全套管钻孔灌注桩施工工法是一种适用于岩溶地质条件下的钻孔灌注桩施工工艺。
在岩溶地区，地下水层发育，岩石溶蚀剧烈，钻孔施工难度大。
而通过采用全回转全套管钻孔灌注桩施工工法，可以解决岩层崩塌、水涌等难题，确保施工质量和施工安全。
二、工法特点岩溶区域全回转全套管钻孔灌注桩施工工法的特点有：1. 全回转全套管钻探技术：在钻孔过程中使用全回转全套管钻探技术，确保钢套管的连续性，避免钻孔过程中岩屑与地下水流入钻孔，保证施工安全和钻孔效率。
2. 岩屑处理技术：通过真空吸岩技术和岩碎物清理车进行岩屑的处理，保证钻孔的稳定和连续。
3. 灌注桩技术：采用灌浆分位灌注桩技术，将混凝土浆液注入桩孔，并在施工过程中保证桩孔内壁与岩层间隙全部浆填实，以增强桩的承载力和稳定性。
三、适应范围该工法适用于岩溶地区，尤其在常规硬岩、溶蚀发育的石灰岩、石膏岩等地层中应用广泛。
同时，该施工工法也适用于斜坡、边坡、基础等工程中的地下连续墙、桩基础、支护桩等工程。
四、工艺原理该工法的工艺原理主要是通过全回转全套管钻探技术、岩屑处理技术和灌注桩技术的综合应用，来解决岩溶地层钻孔灌注桩施工中的难题。
1. 全回转全套管钻探技术：通过使用全回转全套管钻探技术，可以实现深孔连续钻进，避免岩屑和地下水进入钻孔，确保施工安全和钻孔效率。
2. 岩屑处理技术：通过真空吸岩技术和岩碎物清理车进行岩屑的清理与处理，保证钻孔的稳定和连续，同时减少岩屑进入桩孔后可能产生的问题。
3. 灌注桩技术：通过灌浆分位灌注桩技术，将混凝土浆液注入桩孔，并在施工过程中保证桩孔内壁与岩层间隙全部浆填实，以提高桩的承载力和稳定性。
五、施工工艺岩溶区域全回转全套管钻孔灌注桩施工工艺包括以下几个施工阶段：1. 钻孔准备：包括确定施工方案、准备机具设备、搭建工地临时设施等。
2. 钻孔施工：采用全回转全套管钻孔技术进行钻孔作业，同时利用真空吸岩技术和岩碎物清理车对岩屑进行处理。
钻孔灌注桩施工方法(全文)【文档1】钻孔灌注桩施工方法1.引言钻孔灌注桩是一种常用的地基处理方法，用于增加地基承载力或抗侧移能力。
本文将详细介绍钻孔灌注桩的施工方法，包括前期准备、施工步骤、施工注意事项等。
2.前期准备2.1 设计和施工图纸的准备2.2 施工人员的组织和培训2.3 施工机械和设备的准备2.4 施工材料的采购和储存3.施工步骤3.1 地面标志和测量3.2 钻孔定位和标记3.3 钻孔洞深度和直径的确定3.4 钻孔施工3.5 钢筋安装3.6 灌注混凝土3.7 桩头的处理3.8 桩身的标志和检查4.施工注意事项4.1 钻孔过程中的安全措施4.2 钻孔灌注桩施工中的质量控制4.3 施工过程中的环境保护措施4.4 施工期间的沟通和协调【附件】本文档的附件包括：1.设计和施工图纸2.施工人员的培训记录3.施工机械和设备的清单4.施工材料的采购单和储存记录【法律名词及注释】1.承载力：指土层或岩层承受载荷的能力。
2.抗侧移能力：指桩基承受侧向力的能力。
3.质量控制：指在施工过程中对质量进行监控和管理，以确保符合设计要求和标准。
【文档2】钻孔灌注桩施工方法1.简介本文将详细介绍钻孔灌注桩的施工方法，以期为施工人员提供参考。
钻孔灌注桩是一种常用的地基加固方法，通过在地下钻孔注入混凝土来增加地基的承载力和稳定性。
2.施工前的准备2.1 检查设计和施工图纸，确保准备充分2.2 组织施工人员，进行必要的培训2.3 准备好所需的施工机械和设备2.4 采购和储存好施工所需的材料3.施工步骤3.1 在地面上进行标志和测量，确定施工位置3.2 标记和定位钻孔位置3.3 确定钻孔的深度和直径3.4 进行钻孔施工3.5 安装钢筋3.6 灌注混凝土3.7 处理桩头3.8 标志和检查桩身的质量4.施工注意事项4.1 在钻孔过程中要注意安全措施，保障工人安全4.2 进行质量控制，确保施工质量符合要求4.3 实施环境保护措施，减少对周围环境的影响4.4 加强沟通和协调，保持施工的顺利进行【附件】本文档涉及的附件包括：1.设计和施工图纸2.施工人员培训记录3.施工机械和设备清单4.施工材料采购和储存记录【法律名词及注释】1.承载力：土层或岩层承受荷载的能力。
全套管嵌岩钻孔灌注桩施工施工工法中交四航局第一工程有限公司中交第四航务工程局有限公司潘建谋黄国忠林冠桥杨振湘杨光彩1.前言桩基础是目前基础施工中的主要形式，具有承载力大、刚度大、造价低等优点被广泛应用。
但其施工环保措施难以保证，成桩过程容易对周边建筑及原有地层造成破坏，影响周边建筑，存在很多未知性和高风险性。
如何减少对周围环境的污染及噪音对周边居民的影响，提高质量,加快成桩速度是桩基施工亟待解决的难题。
由中交第四航务工程局有限公司承建的澳门轻轨C370项目，桩基设计直径为Ф1200mm，Ф1500mm两种，项目施工位于澳门沊城填海区，地质情况复杂，基岩起伏大、岩面倾斜角度大，基岩最深位置达到-68m，最浅位置仅为-2.0m。
桩基施工采用澳门《基础设计指引》和《建筑桩基技术规范》标准，要求施工界面取芯“零”沉渣及噪音污染小工艺，要求所有桩基均嵌入50～100MPa 微风化岩达2～4m，施工技术要求高、难度大。
针对以上特点、难点中交第四航务工程局有限公司及中交四航局第一工程有限公司通过技术创新，采用搓管机将钢护筒埋设到岩面持力层利用蛤式抓斗取土RCD机磨岩的工艺，解决了上述技术难题。
依托本工法开发的“一种大型钢筋笼专用吊具系统”、“一种钢筋笼悬挂装置”二项专利技术获国家实用新型专利；“全套管嵌岩钻孔灌注桩施工关键技术”于2016年7月通过中国公路建设行业协会组织的鉴定，该研究成果总体上达到了“国内先进”水平，并获得2016年度获协会科学技术奖“三等奖”。
本工法已成功应用于澳门轻轨C370项目1标段和2标段桩基施工，实现了良好的经济效益和社会效益。
2.工法特点2.1环保性能好。
采用搓管机将钢护筒埋设到岩面持力层利用蛤式抓斗取土，渣土可直接利用回填路基，RCD机磨岩钻进，振动小，噪音低，对周边居民噪音影响小。
2.2全套管钢护筒埋至岩面，孔壁不会产生坍落，成孔直径标准。
2.3成桩质量好。
采用全套管护壁施工，气举反循环清孔彻底，速度快，砼灌注质量有保障。
钻孔嵌岩灌注桩施工工艺及主要技术措施1．1施工工艺流程根据本工程的地层情况以及本公司以往的施工经验，对大桩径、以土层为主，持力层为⑧1、⑧2层泥岩的桩，可采用旋挖钻机进行施工；对以岩为主的桩则可采用冲击钻机进行施工；对部分以土为主、入岩不多，但岩性较硬的桩也可采用旋挖钻机施工土层，冲击钻机施工岩层的复合施工工艺进行施工。
旋挖钻机施工工艺流程如下：桩位放样→挖埋护筒→复核桩位→钻机就位↓试块制作校正垂直水平↑↓商品砼进场钢筋笼制作旋挖成孔↓↓↓成桩←灌注←下导管←下放钢筋笼←一次清孔冲击钻机施工工艺流程如下：轴线放样→桩位放样→挖埋护筒→复核桩位→钻机就位↓试块制作校正垂直水平↑↓商品砼进场钢筋笼制作冲击成孔↓↓↓成桩←灌注砼←二次清孔←下导管←下放钢筋笼←一次清孔在旋挖钻机施工后，如采用冲击钻机继续成孔，应保证冲击钻机冲击锤中心与桩孔中心偏差小于20mm。
1．2主要技术措施（1）放样、校样工艺详见测量放样专项方案。
（2）埋设护筒①在钻孔前，应埋设护筒，起定位、保护孔口等作用；护筒用8～10mm钢板制作，其内径比钻头直径大20厘米，护筒顶端高出地面0.3m，埋入土中深度在1.2～1.5米左右，在护筒顶部开设1个溢水口。
②为保持护筒的位置正确、稳定，护筒与坑壁之间应用无杂质的粘土填实；护筒中心与桩位中心偏差不大于50mm。
（3）成孔过程中的技术措施①根据设计桩型及土层特性，本工程选用冲击式钻机成孔，该机进尺效率高，能满足本工程施工的需要。
②钻头结构：选用5吨冲击钻头，以确保成孔质量和钻进效率。
③成孔工艺：开孔前制备一定量优质泥浆，作开孔段土层钻进使用，进入粘土层后循环泥浆以孔内原土造浆为主。
成孔具体机理为采用冲击钻头，冲击成孔，冲孔产生的钻渣依靠循环的泥浆将钻渣从孔底带出孔口，直至设计孔底标高位置。
旋挖钻机根据地层及地下水位情况也可采用干成孔作业。
④钻进过程中，应根据地质情况合理选择钻进参数，保持孔内泥浆比重，并根据地质变化与钻进速度及时调整泥浆比重，以保证钻渣的悬浮和孔壁护壁。
全套管钻孔灌注桩施工工法全套管钻孔灌注桩施工工法一、前言全套管钻孔灌注桩是一种常见的地基处理工法，广泛应用于各类土建工程中。
其具有施工方便、工期快、质量可控等特点，在建筑工程中得到了广泛的应用。
二、工法特点全套管钻孔灌注桩的主要特点包括：施工便利、工期短、质量可控、抗震性能好等。
其采用全套管作为钻孔桩干管，具有较高的强度和稳定性，能够承受一定的水平力和垂直荷载。
三、适应范围全套管钻孔灌注桩适用于各类地质条件，特别适用于软土、淤泥地基和弱固结黏土地层等复杂地质情况。
其还适用于建筑物、桥梁、挡土墙等工程的基础处理。
四、工艺原理全套管钻孔灌注桩的施工工法与实际工程之间通过以下技术措施进行联系：1. 钻孔施工：根据设计要求，在地面上选择合适的位置进行钻孔，采用旋挖钻机或挤土钻机进行钻孔作业，同时在钻孔过程中进行涡轮搅拌桩施工，确保桩体的承载能力和强度。
2. 灌注灌浆：在钻孔完成后，通过注浆泵将适量的混凝土灌注至全套管钢筒中，灌浆过程需要控制浆液的流动性和浓度，以保证注浆质量和桩体的完整性。
3. 固化养护：灌注完成后，需要进行一定的固化养护时间，以保证混凝土的强度和稳定性，具体的养护时间视设计要求而定。
五、施工工艺全套管钻孔灌注桩的施工工艺包括以下阶段：1. 前期准备：包括地面勘察、桩基设计、机具设备准备等。
2. 钻孔施工：使用旋挖钻机或挤土钻机进行钻孔作业，同时进行涡轮搅拌桩施工。
3. 灌注灌浆：通过注浆泵将混凝土灌注至全套管钢筒中，控制浆液的流动性和浓度。
4. 固化养护：灌注完成后，进行一定的固化养护时间，确保混凝土的强度和稳定性。
六、劳动组织全套管钻孔灌注桩施工工法的劳动组织需要充分考虑工程规模和施工条件，合理安排人员和机具设备，确保施工进度和质量。
七、机具设备全套管钻孔灌注桩施工所需要的机具设备包括旋挖钻机、挤土钻机、注浆泵等。
这些设备具有高效、稳定的特点，能够满足施工的需要。
八、质量控制全套管钻孔灌注桩施工过程中，需要采取一系列的质量控制措施，包括材料检验、施工工艺控制、现场监测等，以确保施工过程中的质量达到设计要求。
全套管钻孔灌注桩施工工法全套管钻孔灌注桩是一种钢管灌注桩，它通过在地下钻孔的同时向孔内输送混凝土的方式与周围土层紧密结合。
这种钻孔灌注桩的施工过程难度较大，但是它具有刚性好、承载力大、施工速度快等优点，在土建工程中得到广泛应用。
下面将介绍全套管钻孔灌注桩的施工工法。
1. 安放钢管全套管钻孔灌注桩的重要组成部分是钢管。
在施工前，需先在预设的孔位置上，根据设计要求和残壁大小确定钢管的长度。
然后，在地面上铺设防护材料，将钢管放置在上面，并确保其完全垂直。
在钢管入孔前，需加固其底部，以防止在施工过程中钢管变形。
2. 钻孔钢管安放好后，即可进行钻孔工作。
首先，使用工程钻机和特制钻头在地下下钻孔，同时要控制孔径和钻孔深度。
钻孔要保持水平，以免产生偏差，影响后续施工。
3. 落钻壤钻孔完成后，需将孔内的泥沙和岩屑全部清除干净，接着进行落钻壤。
在铺设好一定厚度的砂带后，将钢管从上面缓缓下落，以便降低桩身与周围土层之间的摩阻。
在钢管下降的过程中，需不断地填入混凝土，防止土层的泥沙再度填满钢管内部。
4. 钢管提升落钻壤完成后，需要将钢管提离孔口，并将其底部放置在特制的支座上，同时进行混凝土灌注。
一般情况下，灌注混凝土的厚度以300 mm为宜，以确保灌注桩的强度和稳定性，同时也保证施工进度。
在灌注混凝土的同时，还需要保证管口不挂浆，以防混凝土流失。
5. 振捣混凝土混凝土灌注完成后，需进行振捣处理，以确保混凝土与钢管的结合更加紧密。
振捣一般使用电动振捣器或钢棒振压机进行，需从顶部至底部，进行10次振捣，使得混凝土内部无孔隙且紧实。
6. 剪切钢管钢管在混凝土灌注、振捣后可认为是无用的，需要将其剪切掉。
剪切钢管前，需确保灌注桩的混凝土已经硬化，并且符合设计要求。
然后，使用电动剪切机或手工锯将钢管切割，从而形成完整的灌注桩。
全套管钻孔灌注桩施工工法参照上述步骤进行，是工程施工一个不可少的流程；但由于工作的复杂性和危险性，需遵守相应的安全规程，确保施工过程中不发生任何事故。
全套管钻孔灌注桩施工工法一、前言随着城市建设的不断发展，各类建筑工程对基础的要求越来越高。
全套管钻孔灌注桩作为一种先进的基础施工技术，因其具有承载力高、施工适应性强、对周边环境影响小等优点，在建筑、桥梁、港口等工程领域得到了广泛的应用。
二、工法特点1、施工过程中无泥浆排放，对环境友好。
2、能在各种复杂地质条件下施工，如流沙、淤泥、卵石层等。
3、桩身质量可靠，混凝土灌注质量易于保证。
4、施工噪声小，振动低，适合在城市中心等对施工噪音有严格要求的区域施工。
三、适用范围本工法适用于以下情况：1、高层建筑、大型桥梁等对基础承载力要求较高的工程。
2、地质条件复杂，存在流沙、溶洞等不良地质的场地。
3、临近既有建筑物、地下管线等对施工变形控制要求严格的区域。
四、施工工艺流程及操作要点（一）施工工艺流程施工准备→测量放线→桩机就位→安装套管→钻进成孔→清孔→钢筋笼制作与安装→灌注混凝土→拔出套管（二）操作要点1、施工准备（1）熟悉施工图纸和地质勘察报告，了解场地的工程地质和水文地质条件。
（2）平整施工场地，确保桩机行走和施工的稳定性。
（3）准备好施工所需的机械设备和材料，如全套管桩机、套管、混凝土、钢筋等。
2、测量放线根据设计图纸，采用全站仪等测量仪器进行桩位的测放，并设置好控制点和护桩。
3、桩机就位将全套管桩机移动到指定桩位，调整桩机的水平和垂直度，使桩机处于稳定状态。
4、安装套管启动桩机，将第一节套管缓慢压入土中，然后逐节接长套管，直至达到设计深度。
在安装套管的过程中，要随时检查套管的垂直度。
5、钻进成孔利用套管的护壁作用，采用冲抓斗或旋挖钻等设备进行钻进。
在钻进过程中，要根据地质情况控制钻进速度和钻进压力，防止孔壁坍塌。
6、清孔当钻进达到设计深度后，进行清孔。
清孔的目的是清除孔底的沉渣和泥浆，保证桩底的承载力。
清孔可采用正循环或反循环清孔方法。
7、钢筋笼制作与安装（1）根据设计要求，在钢筋加工场地制作钢筋笼。
全套管钻孔灌注桩施工工法全套管钻孔灌注桩是一种先进的基础工程施工技术，具有施工精度高、适应性强、对周边环境影响小等优点，在建筑、桥梁、港口等领域得到了广泛应用。
下面将详细介绍全套管钻孔灌注桩的施工工法。
一、施工准备1、场地平整施工前，需要对场地进行平整，清除地表障碍物，确保施工机械能正常行走和作业。
2、测量放线根据设计图纸，使用全站仪等测量仪器进行桩位放线，确定桩的中心位置，并设置好护桩。
3、设备选型根据工程地质条件、桩径、桩长等因素，选择合适的全套管钻孔灌注桩施工设备，如全套管钻机、起重机、混凝土搅拌设备等。
4、材料准备准备好施工所需的钢材、水泥、砂、石等材料，并确保材料的质量符合设计要求。
二、全套管钻进1、安装套管将第一节套管安装在钻机的导向架上，利用钻机的液压系统将套管压入土中，直至入土深度达到一定要求。
2、钻进启动钻机，驱动套管旋转并下压，同时利用抓斗或旋挖钻等工具在套管内取土。
在钻进过程中，要随时注意调整套管的垂直度，确保桩身的垂直度符合要求。
3、接长套管当第一节套管钻进至一定深度后，停止钻进，吊起第二节套管，与第一节套管进行连接，连接方式通常采用螺纹连接或焊接。
连接完成后，继续钻进。
4、穿越障碍物在钻进过程中，如果遇到地下障碍物，如大块孤石、旧基础等，可采用冲抓、爆破等方法清除障碍物，然后继续钻进。
三、钢筋笼制作与安装1、钢筋笼制作根据设计要求，在加工场地制作钢筋笼。
钢筋笼的主筋、箍筋应焊接牢固，保证钢筋笼的整体刚度和稳定性。
2、钢筋笼运输制作好的钢筋笼采用起重机运输至桩位附近，运输过程中要防止钢筋笼变形。
3、钢筋笼安装利用起重机将钢筋笼吊起，缓慢放入套管内。
钢筋笼的下放速度要均匀，防止碰撞套管壁。
钢筋笼下放到位后，采用吊筋将其固定在套管上口。
四、混凝土灌注1、导管安装在钢筋笼内安装灌注混凝土的导管，导管底部距离孔底一般为 0305m 。
导管之间的连接要牢固，密封良好，防止灌注过程中发生漏浆。
全套管钻孔灌注桩施工工法1概述 (1)2特点 (2)3应用范围 (2)4附属机械的配备 (3)5工艺流程 (3)6主要工序施工要点 (3)7关于套管灌注桩的单桩承载力问题 (6)8质量验收标准 (6)9安全生产措施 (6)10工程实例 (7)1概述利用液压全套管钻机施工的灌注桩在国外习惯上名为贝诺特（Benote）桩，这种成桩工艺是目前国际上最为流行的钻孔灌注桩施工技术，也是目前世界上钻孔灌注桩三大主要施工工法（贝诺特、反循环法、阿司特利法）中最为先进的一种。
中建六局土木工程公司于八十年代中后期在承建国外大型桥梁工程中，曾采用这种技术成功地进行了大直径钻孔灌注桩的施工，近年已将此设备引进国内，并在北京阜城门立交桥等工地投入实际应用，施工速度是同条件下其它施工方面的8－10倍，成桩质量高于国家现行施工验收规范标准，已经显示出了贝诺特施工技术卓越的科学性和先进性，应用前景十分广阔。
随着我国高层、超高层建筑以及大型桥梁等复杂构筑物的大规模出现，对地基处理的技术质量要求也将越来越高，可以预料，贝诺特施工方法将成为我国今后大直径钻孔灌注桩施工技术的发展方向。
全套管钻孔灌注桩在我国的规模化推广应用已是指日可待的。
2特点原始的贝诺特钻机于五十年代初期出现于法国，日本于五十年代中期引进了这项技术，并于六十年代初由日本三菱重工业公司开始进行技术改造。
到八十年代才形成了目前通用的MT系列贝诺特钻机，其主要工作机构如图2．l所示，该钻机系列有MT—120型、MT—130型、MT—150型及MT—200型四种，型号不同仅表示其钻孔的最大直径的不同，（如MT—150的最大钻孔直径是1500mm），至于施工方法及应用范围几乎完全一样。
本工法具有如下特点：2．l无噪音，无振动；2．2不使用泥浆，避免了泥浆的加工和储运，作业面干净；2．3挖掘时可以很直观地判别土壤及岩性特征，对于端承桩，便于现场确定桩长；2．4挖掘速度快，对于一般土质，可达14m/小时左右；2．5挖掘深度大，根据土质情况，最深可达70m左右；2．6成孔垂直度易于掌握，可以得到3‰－5‰的垂直度；2．7由于是全套管钻机，所以孔壁不会产生坍落现象，成孔质量高2．8钢筋周围不会象泥浆护壁法施工那样附粘一层泥浆，有利于提高砼对钢筋的握裹力；2．9由于不使用泥浆，避免了泥浆进入砼中的可能性，成桩质量高；2．10成孔直径标准，充盈系数很小，与其它成孔方法相比，可节约13％的砼；2．11清孔彻底，速度快，孔底钻亟可清至2．5cm左右；2．12 MT系列钻机是自行式，便于现场移动。
钻孔灌注桩施工方案doc.完整版【文档一】钻孔灌注桩施工方案一、施工概况1.1 工程概述1.2 目标和目的1.3 施工单位1.4 项目时间计划1.5 监理单位二、前期准备工作2.1 场地勘测2.2 文档准备2.3 施工人员组织三、施工设备与材料3.1 钻机选型3.2 钻杆和钻头选择3.3 灌注桩材料3.4 其他施工辅助设备四、施工工艺流程4.1 钻孔工艺流程4.2 钻孔灌注桩施工工艺流程4.3 护壁材料施工工艺4.4 灌浆工艺五、施工质量控制5.1 施工方案的可行性论证5.2 施工现场质量控制5.3 压浆试验5.4 砼强度试验六、安全管理6.1 安全交底6.2 安全措施6.3 灾害防治七、施工进度管理7.1 施工计划7.2 监测施工进度7.3 处理施工延误八、环境保护措施8.1 噪音控制8.2 扬尘治理8.3 废弃物处理九、沟通与协调9.1 内部沟通与协调9.2 项目相关方沟通与协调9.3 沟通记录附件：施工图纸、各类分析报告、进度计划表、安全交底记录表和会议纪要等。
【文档二】钻孔灌注桩施工方案一、施工概况及工程介绍1.1 工程背景1.2 施工目标和目的1.3 项目范围二、施工管理组织2.1 施工单位2.2 监理单位2.3 项目负责人2.4 施工人员组织三、施工前期准备工作3.1 场地勘测与设计3.2 施工方案编制3.3 材料准备四、施工设备与材料4.1 钻机选型与配置4.2 施工机械设备4.3 材料选用及质量要求五、施工工艺流程5.1 钻孔工艺流程5.2 灌注桩施工工艺流程5.3 桩身加固及防护工艺5.4 灌浆工艺六、施工质量控制6.1 质量控制管理体系6.2 灌注桩施工质量控制6.3 砼强度试验6.4 施工缺陷处理七、施工安全管理7.1 安全生产责任7.2 施工现场安全防护7.3 灾害防治措施八、施工进度及管理8.1 施工进度计划8.2 施工现场监控8.3 施工进度调整九、环境保护与建设9.1 环境保护措施9.2 废弃物处理附件：1. 技术文件2. 监测报告3. 工程图纸4. 安全交底记录5. 会议纪要附：法律名词及注释1. 施工单位：指承担具体工程建设的企业、事业单位和其他经济组织。

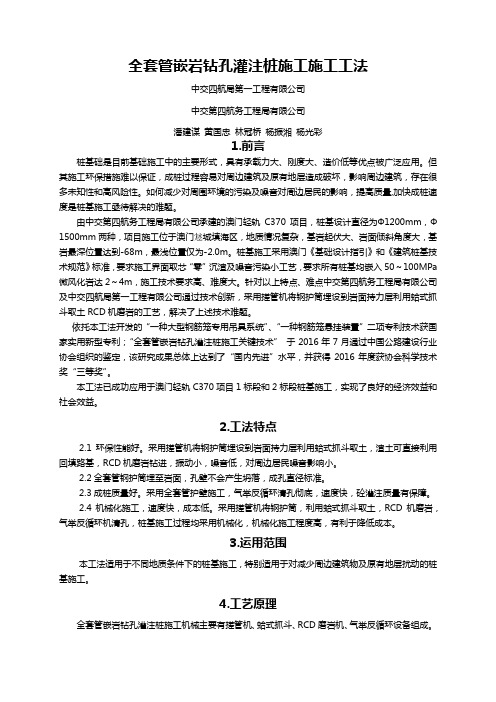

全套管嵌岩钻孔灌注桩施工施工工法中交四航局第一工程有限公司中交第四航务工程局有限公司潘建谋黄国忠林冠桥杨振湘杨光彩1.前言桩基础是目前基础施工中的主要形式，具有承载力大、刚度大、造价低等优点被广泛应用。
但其施工环保措施难以保证，成桩过程容易对周边建筑及原有地层造成破坏，影响周边建筑，存在很多未知性和高风险性。
如何减少对周围环境的污染及噪音对周边居民的影响，提高质量,加快成桩速度是桩基施工亟待解决的难题。
由中交第四航务工程局有限公司承建的澳门轻轨C370项目，桩基设计直径为Ф1200mm，Ф 1500mm两种，项目施工位于澳门沊城填海区，地质情况复杂，基岩起伏大、岩面倾斜角度大，基岩最深位置达到 -68m，最浅位置仅为 -2.0m。
桩基施工采用澳门《基础设计指引》和《建筑桩基技术规范》标准，要求施工界面取芯“零”沉渣及噪音污染小工艺，要求所有桩基均嵌入50～100MPa 微风化岩达 2～ 4m，施工技术要求高、难度大。
针对以上特点、难点中交第四航务工程局有限公司及中交四航局第一工程有限公司通过技术创新，采用搓管机将钢护筒埋设到岩面持力层利用蛤式抓斗取土RCD 机磨岩的工艺，解决了上述技术难题。
依托本工法开发的“一种大型钢筋笼专用吊具系统”、“一种钢筋笼悬挂装置”二项专利技术获国家实用新型专利；“全套管嵌岩钻孔灌注桩施工关键技术”于 2016 年 7 月通过中国公路建设行业协会组织的鉴定，该研究成果总体上达到了“国内先进”水平，并获得 2016 年度获协会科学技术奖“三等奖”。
本工法已成功应用于澳门轻轨C370项目1标段和2标段桩基施工，实现了良好的经济效益和社会效益。
2.工法特点2.1环保性能好。
采用搓管机将钢护筒埋设到岩面持力层利用蛤式抓斗取土，渣土可直接利用回填路基， RCD 机磨岩钻进，振动小，噪音低，对周边居民噪音影响小。
2.2全套管钢护筒埋至岩面，孔壁不会产生坍落，成孔直径标准。
2.3成桩质量好。
采用全套管护壁施工，气举反循环清孔彻底，速度快，砼灌注质量有保障。
2.4机械化施工，速度快，成本低。
采用搓管机将钢护筒，利用蛤式抓斗取土， RCD 机磨岩，气举反循环机清孔，桩基施工过程均采用机械化，机械化施工程度高，有利于降低成本。
3.运用范围本工法适用于不同地质条件下的桩基施工，特别适用于对减少周边建筑物及原有地层扰动的桩基施工。
4.工艺原理全套管嵌岩钻孔灌注桩施工机械主要有搓管机、蛤式抓斗、RCD 磨岩机、气举反循环设备组成。
利用搓管机将带有钻头功能的套管逐节往返搓动并压入土层，同时利用蛤式抓斗取土，交替进行边搓管边取土，待钢套管下至桩端持力层后用RCD 机磨岩，并采用气举反循环设备清孔，成孔后放入钢筋笼，边灌注混凝土边拔起套管，最后成桩。
5.工艺流程及操作要点5.1 施工工艺流程施工工艺流程详见图 5.1 全套管嵌岩钻孔灌注桩基施工总体施工工艺流程图。
地质钻探、施工前准备钢筋笼加工及安装测量放样清孔搓管机定位、设置泥箱及沉淀箱水下混凝土浇筑及拆除钢护筒钢护筒下放及抓土桩基完整性检测RCD钻机磨岩岩样分析及标高检查不合格垂直度检测合格5.2 操作要点5.2.1 地质钻探和施工前准备（1）准备施工前应获取桩位的地质钻探资料，原则上每个承台至少一孔、地质复杂的一桩一孔。
对照地质报告，查清桩长及覆盖层厚度，确定钢护筒埋入深度，制定施工方案，安排设备进场。
（2）地质钻探的岩样需妥善标记和保管，钻芯的位置和水平标高应按正确的顺序排列，并用芯样盒保存，方便桩基施工中随时查看岩样变化情况。
（3）机械就位前，应把工作区域地面进行硬地化平整处理，可在施工的墩位上浇筑一层0.1m钢筋混凝土层工作垫层，作为机械承重作用；垫层可采用C20混凝土，钢筋采用Φ16，现场绑扎成钢筋网，钢筋间距为 0.20 ×0.20m，混凝土垫层宽度应至桩边 1.0m。
5.2.2 测量及放样桩中心控制点采用全站仪测量放样，采用油漆喷出桩边缘线，方便摇管机的摆放 ,并拉“十字”交叉线对桩位进行保护；搓管机固定后，应进行搓管机桩心测量定位。
5.2.3 搓管机定位、设置泥箱及沉淀箱（1）待测量放样复核无误后，采用80t履带吊把搓管机吊放至桩位位置，定位后用钢尺检查，在搓管机就位前须检查地面平整度，如不平整将会导致调整钢套管垂直度困难。
（2）进行抓土成孔作业前，应在施工位置附近设置一个2×6×2m（宽×长×高）的泥箱、一个2× 6× 2m（宽×长×高）的沉淀箱、一台抽排泵及一组排放导管，有地下水位高时应设置多个沉淀箱，以作泥渣沉淀之用。
（3）在进行抓土成孔时，将孔上的泥土抓出放置泥箱里，然后用挖掘机装车运至指定的地点。
图 5.2 沉淀箱和泥箱5.2.4 钢护筒下放及抓土机械就位后，采用液压式搓管机把首节钢套管压入土中，然后利用蚬式抓斗把套管内抓土，再压入第二节钢套管，继续取土。
重复以上步骤，直至将钢套管压入岩面。
护筒每节8m，现场使用吊机对接，接口使用铆钉连接。
护筒下放过程中，使用经纬仪对准钢护筒外侧进行垂直度检测。
钢护筒下放过程中必须保持筒底在开挖面 2m 以下，有效控制垂直度。
当出现护筒倾斜时应立即停止作业，采用土回填，将套管重新拔起，重新下放。
当底部出现不明障碍物使套管发生倾斜时，采用冲击锤或者人工将障碍物破除后，再进行套管纠偏处理。
当钢护筒底穿过软弱岩层，到达基岩顶部后，采用RCD 机磨岩，并采用气举反循环设备配合清孔，钢护筒随着钻头的钻进位置下放桩底，直至达设计标高为止。
各工序详见 -搓管机钢护筒下放及抓土流程图。
套管下放过程中清除障碍物主要方法：（1）搓管机通过来回“搓动”钢筒外壁使钢筒下沉，可以磨断较为薄弱的石层。
（2）可以使用冲击锤击打岩体成碎石，再用泥夹从桩孔内夹出即可。
护筒下放出现困难时，应及时查明，清除障碍物，避免出现护筒断裂情况。
同时应控制护筒下放的垂直度，防止护筒倾斜造成的损坏。
1. 测量定位、安装首节带牙靴的钢护筒。
2. 边下沉钢护筒，边采用蛤式抓斗开挖3. 逐节接长钢护筒到覆盖层深度标高。
护筒内覆盖层，并保护水头与内外侧平衡。
4. 逐节安装钢筋笼到设计长度。
5. 逐安装导管及料斗，浇筑砼过程中需6.在浇筑砼过程中根据浇筑砼的速度，确保任何时候混凝土面都高于钢护筒底拆除导管及钢护筒。
标高。
图 5.3 搓管机钢护筒下放及抓土流程图5.2.5 RCD 机磨岩钢护筒下放至基岩层后，采用 RCD 机磨岩。
钻孔前先将孔内注满清水，加水的主要作用是与钻渣混合并以气举反循环排渣，磨岩过程中要注意水压，如出现孔内水位低于孔外地面常水位时，需往孔内注水，增加水压；在进行磨岩时，RCD 机的压力控制 50kg/cm 2,扭力控制 50kg/cm 2，转速控制每分钟0～ 20 转，风压控制（5～7 bar）。
成孔期间利用水泵及风压及时把渣土及石碎排出。
1、Pile top drill rig (RCD钻机）2、Crane （吊机）3、Hydraulic power pack（液压动力柜）4、Air compressor（空气压缩机）5、Drill string（钻具）6、Mud tank system（泥浆沉淀系统）图 5.4RCD 磨岩施工5.2.6 岩样分析及标高检查钻孔达到设计标高后应进行终孔前取样确认，分析岩样。
图 5.5 岩样及标高5.2.7 垂直度检测桩基垂直度检测主要采用超声波法进行测试(Koden Test)，全护筒钻孔灌注桩垂直度测试频率为 10%。
5.2.8 钢筋笼加工及安装（1）钢筋笼加工制作在钢筋加工场进行，钢筋笼成型在台座上采用长线法完成。
（2）钢筋笼标准单节长度 12m，根据桩基终孔标高制作最后一节钢筋笼。
主筋搭接采用 U 形螺栓扣住两根钢筋，不得使用焊接和扎丝。
主筋连接时，保证搭接段的长度不小于 46d。
U 型卡距钢筋端头距离应大于 5d。
U 型卡的螺母拧紧后外露 2～ 3 个螺距。
（3）钢筋笼骨架采用一种大型钢筋笼专用吊具及一种钢筋笼悬挂装置进行定位安装。
5.2.9 清孔在终孔取样确认后，采用气举反循环设备进行清孔，共分两次进行。
（1）、第一次清孔：成孔后清孔成孔后移开钻机进行第一次清孔，在清孔过程中，不断往孔内注入清水以保持孔内压力，孔清干净后测量桩孔的深度并记录。
（2）、第二次清孔：在混凝土浇灌前进行桩基灌注混凝土之前，再次清孔直至没有沉渣排出后进行混凝土灌注。
5.2.10 水下混凝土浇灌本工程的所有桩基施工均采用清水砼桩。
（1）混凝土供应。
由拌和站集中拌和，经混凝土车运输至浇筑现场灌注。
（2）混凝土灌注。
砼搅拌车到位后，首先采用大集料斗（ 8m3）剪球，混凝土达到一定方量后更换小料斗、直至完成整根桩的灌注。
（3）在混凝土灌注过程中应保持护筒埋深不小于 2m，随着灌注混凝土面的升高适时顶升护筒，逐步拆除护筒顶端节段，尽量避免钢套管因埋入混凝土时间过长而无法拔除现象。
（4）混凝土灌注过程控制。
正常灌注阶段导管埋深控制在 4～8m ，且每 15～ 30 分钟测量一次混凝土面标高，测点为 2 个，当测点出现较大的高差时，应及时调整导管埋深。
（5）、当灌注至最后时，实测混凝土顶面标高必须比设计标高 1.0m 。
图 5.6 混凝土浇筑5.2.11 桩基完整性检测目前全套管嵌岩钻孔灌注桩施工技术尚没被列入我国现行施工规范，在澳门检测主要参照《地工技术规章》第99 条，ASTM D5882-00 （欧洲桩基检验标准）及 LECM 规格说明，按照规章桩基主要检测方式有界面取芯、全取芯、声波透射法等。
对桩身的测试主要包括以下三种：界面取芯检测 (Interface Core);全取芯测试（Full Core)；声波透射法测试 (CSL) ；图 5.7 钻孔灌注桩界面取芯5.3 劳动力组织以一套成孔设备情况组织劳动力详见表 5-1。
表 5-1：劳动力组织情况表序号单项工程所需人数备注1管理技术人员1项目部2管理人员1项目部3安全管理人员1项目部4钢筋笼加工45电工16摇管机操作工2操作摇管机埋设及拔出护筒7RCD 磨岩操作工2操作 RCD 进行磨岩8吊机操作1现场履带吊操作9普工5钢护筒下放、拔出，导管安装合计19 人6材料与设备6.1 主要施工材料本工法施工投入的主要材料有：钢护筒、钢导管、Φ150ｍｍ和Φ75ｍｍ声波测试金属管、接水软管、钢筋连接卡扣，钢筋、水泥、砂石料等。
6.2 主要机具设备本工法施工投入的主要机具设备如表７-1 所示。
表 6-1：主要机具设备表序号名称数量用途附注1搓管机１埋设钢护筒配套抓斗全套管嵌岩钻孔灌注桩施工工法第 8页共15页2RCD 反循环钻机1钻孔磨岩配套钻头，钻杆3液压回旋转机1钻孔磨岩4发电机1钻孔磨岩5空压机1钻孔、清孔6水泵17150 履带吊机1起重作业8挖掘机1转运泥土9翻斗车2运土10随车吊1转运钢筋笼7 质量控制7.1工程质量控制标准全套管嵌岩钻孔灌注桩施工技术规格书 JKR 标准（JKR/SPJ/1988,10.5），允许偏差值按表 7-1 执行。
