大跨度斜拉桥梁设计讲义

公路特大跨度拱塔斜拉桥设计分析工程背景某特大拱塔斜拉桥位于河北某市的主干道上，行驶速度设计为40km/h，桥面断面宽为27m，总长333m，其中有跨河桥梁一座，全长248m。

主桥受力体现采取的是索辅梁桥受力系统，而主梁主要采用预应力连续施工方式，斜拉索空间布置方式按照双索面布置，桥塔则采取双肢V型钢拱塔结构，其跨径设计为188m。

两侧引桥跨径为30m，总长248m。

11月28日，欧洲委员会宣布其已根据《欧盟并购制度》就日本电产集团（尼得科）计划收购美国家电制造商惠而浦旗下压缩机业务恩布拉科开展深入调查。

尼得科预计将于2019年上半年完成对恩布拉科的收购。

结构设计总体布置该特大拱塔斜拉桥全长248m，由188m的拱塔斜拉索辅梁桥主桥和两侧单跨30m的简支箱梁引桥组成。

塔梁分离是主桥的主要形式，在桥塔上设置有横向限位支座与竖向支座，桥塔与桥面上的结构，选择的是钢箱塔布置，而桥面下的位置主要使用混凝土塔作为支架，使其能够配合钢混凝土过渡；钻孔灌注桩与混凝土承台是桥塔基础施工主要方式，而在主梁上选择的是平混凝土箱梁与单箱多室箱梁进行构建，且在河道中央搭建支架进行浇筑施工；斜拉索涵盖斜向拉索与水平拉索，其中，水平拉索塔主要是实施内张拉，而斜向拉索主要负责梁端锚固张拉。

主梁主梁采用预应力混凝土箱梁，主桥采用单箱四室流线型等截面，箱梁在中心线处梁高2.5m；引桥采用单箱六室流线型等截面，箱梁在中心线处梁高1.8m。

桥面标准宽27m，梁顶设置2.0%的横坡，梁底水平；桥塔及边墩处设置横梁，以保证支座处集中力的传递；在主梁纵向的位置上，按照间隔8m的距离设置混凝土隔板，并且将其拉伸到拉索锚存在的位置中，使其有效与拉索锚结合成为一个整体。

主梁施工以支架现浇的方式作业。

该工程主梁横断面剖面图如图1所示。

(4) 在台阶法基础上设置临时仰拱后，不仅减小了初支因弯矩产生的应力，还能充分利用锚管的锁脚作用，能够较好的控制地层变形，综合考虑，依托工程最终选用临时仰拱台阶法施工。

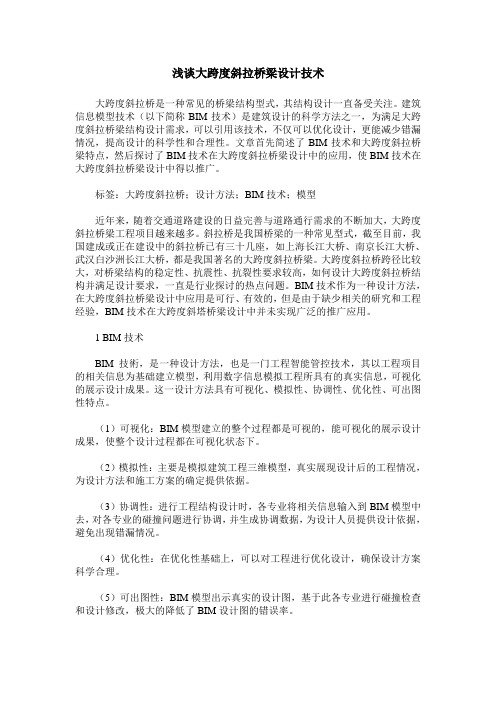

浅谈大跨度斜拉桥梁设计技术大跨度斜拉桥是一种常见的桥梁结构型式，其结构设计一直备受关注。
