关于阀门类产品实施维修以降低企业成本的可行性分析一、中国企业阀门使用的现状中国的企业在阀门使用过程中，长期以来大多数行业是以新换旧，把换下的阀门当废品扔掉或卖掉．特别是多用带法兰盘阀门的行业。
而对换下的高压、高温、大阀门想修，但不知道怎样修。
多数还停留在手工修理阶段。
可以说中国的阀门维修业中，浪费与可获得的效益都是巨大的。
某电站每年要修上万个汽机阀门和旁路阀门，电厂只有1台1992年从德国进el的研磨机，其余都是手工操作，不仅效率低下，而且精度达不到要求。
而旁路高压减压阀泄漏，电厂却无法修理，送到上海维修效果也不理想。
最近的几年，随着各个单位逐渐开始独立经济核算，降低成本，从管理人员到一线的维修工人都逐渐的意识到了修阀门的重要性，因为这方面所能节省的资金是极为可观的。
由于对阀门维修和检修的观念和设备缺乏，目前在国内只有核电站能够基本做到在每次停机检修期间对所有的阀门都进行检修。
坏了再修是一种无保养性维修，这对于全套设备的安全运转和阀门的使用寿命都是极为不利的，其潜在的紧急停机事故的危险性极大，由此造成的损失也是巨大的。
例如：天津某石化有1套从德国全套进口的生产装置，自1981年投产至1996年从来没有进行过检修，1996年当时发现有几个关键的填料阀泄漏，而德国厂家已经不再生产这种特种阀门了，若重新订货，不仅价格高昂，而且供货期很长，带来的经济损失巨大。
所以说，工业高温高压阀门的预防性保养和维修措施，是解决阀门泄漏和延长使用寿命中最经济和可靠的途径。
阀门如果在无保养性维修的情况下，一旦泄漏，往往已经是损坏非常严重了，这不仅增大了修复的难度，而且常常甚至已经丧失维修的可能和价值。
因此，对于组织和管理完善的阀门维修工作来说，不仅有关人员要有相应的意识，更重要的是预防和保养措施，即定期的对阀门进行检查（例如，阀门相对于外界的密封性，阀门在关闭状态下的密闭性等等）。
预防性维修阀门的关键是在第一次发现阀门有泄漏现象时，立即对阀门进行修复，因为流通的介质即使在极微小的密封面坏损的情况下，也能在短时间内引起密封面的大面积坏损，以致造成昂贵的维修成本。
浅谈控制阀的选型与使用【摘要】控制阀是自动化控制系统中的执行器，其应用质量反应在系统的调节品质上，工业自动控制水平的提高，控制阀已经渗透到生产的每一个角落，其在稳定生产，优化控制，维护及检修成本控制等方面起着举足轻重的作用。
本文重点分析了控制阀的组成与分类以及类型的选择，介绍了控制阀口径、作用方式、流量特性、执行机构和材质等选择的原则、步骤和方法。
【关键词】控制阀;流量系数;选型Abstract：Control valve is automatic control actuator system，the application of quality reaction in the system of regulation on quality，enhance industrial automatic control level，control valve has penetrated into every corner of the production，in the stable production，optimal control，play a decisive role on maintenance and repair cost control.This paper focuses on the analysis of the control valve and the composition of the classification and type selection，introduced the control valve diameter，mode of action，flow characteristics，execution mechanism and material selection principles，steps and methods.Keywords：Control valve;The flow coefficient;Selection1.引言随着科技进步，在生产过程自动化中，用来控制流体流量的调节阀已遍及各个行业。

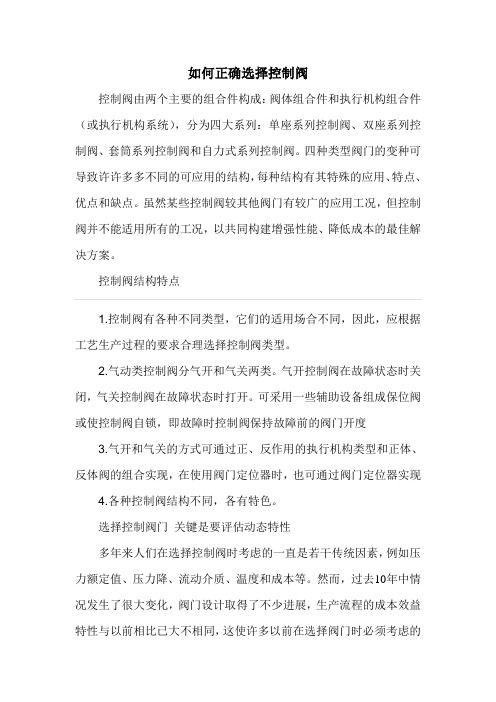

如何正确选择控制阀控制阀由两个主要的组合件构成：阀体组合件和执行机构组合件（或执行机构系统），分为四大系列：单座系列控制阀、双座系列控制阀、套筒系列控制阀和自力式系列控制阀。
四种类型阀门的变种可导致许许多多不同的可应用的结构，每种结构有其特殊的应用、特点、优点和缺点。
虽然某些控制阀较其他阀门有较广的应用工况，但控制阀并不能适用所有的工况，以共同构建增强性能、降低成本的最佳解决方案。
控制阀结构特点1.控制阀有各种不同类型，它们的适用场合不同，因此，应根据工艺生产过程的要求合理选择控制阀类型。
2.气动类控制阀分气开和气关两类。
气开控制阀在故障状态时关闭，气关控制阀在故障状态时打开。
可采用一些辅助设备组成保位阀或使控制阀自锁，即故障时控制阀保持故障前的阀门开度3.气开和气关的方式可通过正、反作用的执行机构类型和正体、反体阀的组合实现，在使用阀门定位器时，也可通过阀门定位器实现4.各种控制阀结构不同，各有特色。
选择控制阀门关键是要评估动态特性多年来人们在选择控制阀时考虑的一直是若干传统因素，例如压力额定值、压力降、流动介质、温度和成本等。
然而，过去10年中情况发生了很大变化，阀门设计取得了不少进展，生产流程的成本效益特性与以前相比已大不相同，这使许多以前在选择阀门时必须考虑的传统因素的重要性已经大大削弱了。
动态特性虽然有些传统因素仍很重要，但它们仅仅偏重于阀的“静态”性能。
实际上它们是在“工作台”上对阀进行测量所获得的结果，但这样的结果很难说明阀门在实际运行条件下将会表现出什么样的性能。
传统理论认为，仔细调节静态因素将会使阀（从而也使整个回路）获得良好的性能。
然而，现在我们认识到情况并非总是如此。
研究人员和生产商进行的成千上万次性能检查证明，多达50%的在用阀(其中有许多是通过考虑传统因素而选择的)对于优化控制回路性能未能产生多大效果。
后继研究表明，阀的动态特性对于降低流程易变性起了很重要的作用。
在许多关键的流程中，不同的阀门降低流程易变性的幅度即使相差1%也能够大幅度提高生产效率并减少废物，从而可取得超过100万美元的经济效益。
聚乙烯装置的调节阀选型于蕾【摘要】调节阀是控制回路中的重要环节，结合工艺装置特点，选择合适的调节阀，不仅能取得良好的控制效果，而且节约成本，减少维护量。
结合聚乙烯装置特点，从调节阀的结构形式、材质、执行机构、阀盖及密封填料、附件、闪蒸和气蚀、生命周期成本等方面，讨论了聚乙烯装置调节阀的选型问题。
同时，针对聚乙烯装置调节阀选型过程中遇到的典型问题，进行了有针对性的探讨，并得出有效的解决方案。
%Control valve is an important link in control loop. Combined with the characteristics of process installation, appropriate selection of control valve can achieve good control effect, save the cost and reduce maintenance. Combined with the characteristics of polyethylene plant, selection of control valve for polyethylene construction is discussed in the aspects of type, material, cover, accessories, flashing and cavitations, thelife cycle cost, etc. Pertinent discussion are focused on typical problems encountered in the process of control valve selection for polyethylene plant, and effective measurement is obtained.【期刊名称】《石油化工自动化》【年(卷),期】2012(048)004【总页数】4页(P73-75,90)【关键词】聚乙烯;调节阀;电磁阀;闪蒸和气蚀【作者】于蕾【作者单位】中国石化工程建设公司,北京100101【正文语种】中文【中图分类】TH138.52聚乙烯装置调节阀的选取是否合理对于控制回路的最佳性能发挥起着极其重要的作用。
控制阀选型浅谈作者：刘学秋来源：《工业设计》2016年第07期摘要：现代化工厂往往是大量的控制回路组成的。
每一个控制回路都经过设计以保证重要的过程变量不超出要求的工作范围，以确保控制系统的稳定运行。
控制阀作为控制系统的终端执行装置，它的各项质量及安全指标对生产的稳定运行、控制的优化等至关重要。
关键词：控制阀；驱动装置；选型1主要工况选择阀门时考虑的主要对工况包括流体的流量、温度、压力、压差、流体构成、流量特性等。
1.1压力当操作压力低于大气压时应仔细考虑填料函结构形状和连接件的密封。
空气泄漏进入到工艺系统比工艺流体漏出更难以检测。
对于气动抽真空的工艺系统来说，空气泄漏带来很大的麻烦，而且增加了能耗。
在水泵供水系统中，空气进入会损失泵吸力，降低流体容量并会产生汽蚀。
当工艺流体具有危害性（如煤气）时，空气的进入会有引起爆炸的危险。
1.2流体的组成要素流体的构成是指固体物质、微量元素和其它相态。
阀门的选择以洁净的流体为基础，如果存在粗糙固体，阀门可能会磨损很快。
人们的肉眼只能发现直径超过40mm的粒子，而直径介于5～40mm的粒子会产生严重的磨损问题。
流体流速会加剧固体物质造成的磨损和冲蚀；材料被咬蚀的速率与流体流速的关系可以用下面公式表示：为材料被咬蚀的速率；k为比例系数，是一位常数；为流体流速；a=2.5～5；从公式可以看出，材料被咬蚀的速率与流体流速的2.5～5次幂成正比。
流速增加很小就会极大地增加磨损程度。
对于控制阀来说，未经查明的固体物质所导致的磨损问题非常普遍。
液体通常被视为单相流体。
除了水中的固体颗粒或者其他金属离子以外，多数用户忽略了液体中包含溶解气体和被带入气体。
气体和蒸汽中也可能包含有液滴。
溶解在液体中的气体或被带入的气体会对人员造成危险或产生腐蚀。
典型的例子如硫化氢气体，毒性很强且具有腐蚀性。
溶解在液体中的氧气会腐蚀阀体和管道。
微量元素会带来腐蚀问题，极少量的腐蚀性元素就会侵蚀阀门材料。
关于控制阀采购选型问题的探讨--------------------------------------------------------------------------------正确选择控制阀与工艺管道的端面连接形式（环形面连接/ 凸面连接/ 对夹式）。
如配备对法兰，要求阀门供货方提供阀门和配对法兰之间的垫片，应在合同技术附件中注明要求和法兰材质、压力等级及法兰接管的管标号。
对夹式的控制阀本身如有单法兰，法兰连接孔的载丝螺纹应是公制，假如载毕螺纹为英制，应要求阀门供应方配备连接螺栓。
如果控制阀配有电磁阀，建议合同技术附件中的电磁阀部分的技术参数要注明厂家、品牌、电压等级、防爆形式、材质要求及控制阀的开和关的行程时间要求，但无需注明电磁阀的具体型号，具体型号应由阀门供货方根据最终计算或工厂测试进行选型型，但应注明是否允许供货方在控制气路中使用电磁阀作为先导阀。
当控制阀的执行机构要求大气量时，为了缩短控制阀的行程时间，把电磁阀作为先导阀与流通能力大的气动继动器组合使用，可以降低成本，但也增加了附件数量，因为气路环节的增多意味着故障点的增加，因此讨论技术附件时应确定是否允许采用该气路控制方案。
建议无论是膜片式执行机构还是活塞式执行机构都要配备空气过滤减压器，使执行机构能够受驱动气源的压力。
在发货前，控制阀配备的附件应在生产厂连接完整，并经过测试，符合合同技术附件的各项要求。
控制阀供应方应根据阀门的应用场合，决定连接管是钢管，PVC 护套管还是不锈钢管，根据阀门的行程时间要求决定气路连接管的管径。
一般控制阀的气路连接管的管径不应小于8 × 1mm ，因为太细会造成控制阀的响应速度太慢，当然，如果控制阀的开关行程时间允许，也可使用管径为 6 ×1 mm 的气路连接管。
控制阀的口径尺寸应尽可能与设计文件一致，如果必须变更，应向工艺管道、设备及相关专业的工程师通报（如不允许变更，则相关专业人员应一起讨论决定变更的方案），以进行相应的设计变更。
史上最全阀门的选型（经典）化工生产装置中的介质大多具有毒性大、可燃、易爆和腐蚀性强的特点，工况复杂苛刻，操作温度和压力较高，阀门一旦出现故障，轻者导致介质泄漏，重者导致装置停工停产，甚至造成恶性事故。
所以，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。
今天，由小编来给大家分享一些，阀门的选型！阀门选型的要点1、明确阀门在设备或装置中的用途确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等。
2、正确选择阀门的类型阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能。
3、确定阀门的端部连接在螺纹连接、法兰连接、焊接端部连接中，前两种最常用。
螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。
法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。
焊接连接适用于较荷刻的条件下，比法兰连接更为可靠。
但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合。
4、阀门材质的选择选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家和使用部门的有关规定。
正确合理的选择阀门的材质可以获得阀门最经济的使用寿命和最佳的使用性能。
阀体材料选用顺序为：铸铁-碳钢-不锈钢，密封圈材料选用顺序为：橡胶-铜-合金钢-F4。
5、其它除此之外，还应确定流经阀门流体的流量及压力等级等，利用现有的资料（如阀门产品目录、阀门产品样本等）选择适当的阀门。
常用阀门选型说明1闸阀的选型说明一般情况下，应首选闸阀。
闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。
