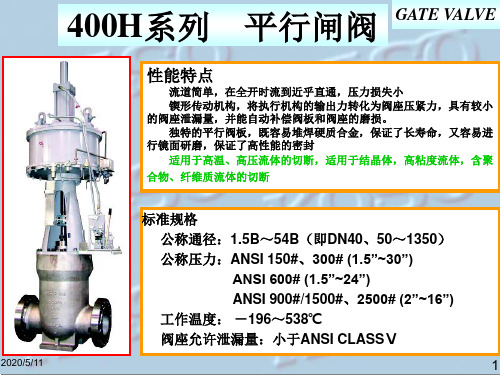

400H系列
平行闸阀
GATE VALVE
传动机构原理图
2017/10/15
2
400H系列
平行闸阀
GATE VALVE
2017/10/15
常压阀双楔形块传动示意图
3
400H系列
平行闸阀
GATE VALVE
单楔形块传动示意图 平行滑阀结构示意图
2017/10/15
4
400H系列
2017/10/15
ANSI 2500#整机机构图
6
400H系列
平行闸阀
GATE VALVE
单 气 缸 执 行 机 构
双 气 缸 执 行 机 构
2017/10/15
7
400H系列
平行闸阀
GATE VALVE
2017/10/15
单气缸无手轮执行机构结构图
8
400H系列
平行闸阀
GATE VALVE
400H系列
性能特点
平行闸阀
GATE VALVE
流道简单，在全开时流到近乎直通，压力损失小 锲形传动机构，将执行机构的输出力转化为阀座压紧力，具有较小 的阀座泄漏量，并能自动补偿阀板和阀座的磨损。 独特的平行阀板，既容易堆焊硬质合金，保证了长寿命，又容易进 行镜面研磨，保证了高性能的密封 适用于高温、高压流体的切断，适用于结晶体，高粘度流体，含聚 合物、纤维质流体的切断
平行闸阀
GATE VALVE
ANSI 900#/1500# 4“以下上阀盖为螺纹压紧式 ANSI 900#/1500# 力学原理图 5“以上上阀盖为法兰压紧式
2017/10/15
ANSI 900#/1500#整机机构图

KOSO无锡工装阀门样本（指南）

KOSO无锡工装阀门样本（指南）

旋转阀样本(中/英文对照)产品型号210E 偏芯角行程调节阀(对夹式) SS-CE-210E-B.pdf210C 同芯角行程调节阀(对夹式) SS-CE-210C-C.pdf220E 偏芯角行程调节阀(法兰式) SS-CE-220E-A.pdf310K 直通球阀SS-CE-310K.pdf--------------------------------------------------------------------------------球形阀样本(中/英文对照)产品型号501T 顶部导向型单座调节阀(流体压力不平衡型) SS-CE-501T-B.pdf501T 顶部导向型单座调节阀(全蒸汽夹套型) SS-CE-501TJ-B.pdf501B 顶部导向型单座调节阀(流体压力平衡型) SS-CE-501B-B.pdf501G 套筒导向型单座调节阀SS-CE-501G-B.pdf530G 套筒导向型双座调节阀SS-CE-530G-B.pdf510D 多级降压式套筒导向型调节阀SS-CE-510D-A.pdf550G 多孔式套筒导向型调节阀SS-CE-550G-C.pdf522F/532F 三通分流型/合流型调节阀SS-CE-522F·532F-A.pdf 501T 高压顶部导向型单座调节阀SS-CE-501Th-A.pdf501G 高压套筒导向型单座调节阀SS-CE-501Gh-B.pdf 510D 高压多级降压式套筒导向型调节阀SS-CE-510Dh-A.pdf 500A/510A/520A 高压顶部导向型单座角阀SS-CE-500A-B.pdf511G 高压套筒导向型角阀SS-CE-511Gh-A.pdf 520D 高压多级降压式套筒导向型角阀SS-CE-520D-A.pdfVSD 低温角阀SS-CE-VSD-A.pdf800P 自力式压力调节阀(外部取压型) SS-CE-800P-A.pdf820P 自力式压力调节阀(内部取压型) SS-CE-820P-A.pdf400H 平行闸阀SS-CE-400H-A.pdf--------------------------------------------------------------------------------蝶阀样本(中/英文对照)产品型号710E 高性能蝶阀(对夹式) SS-CE-710E-C.pdf710C 高性能蝶阀(对夹式) SS-CE-710C-A.pdf720E 高性能蝶阀(法兰式) SS-CE-720E-A.pdf600S 低负载型蝶阀SS-CE-600S-A.pdf600B 中等负载蝶阀SS-CE-600B-A.pdf600M 衬胶蝶阀SS-CE-600M-B.pdf--------------------------------------------------------------------------------执行机构样本(中/英文对照)产品型号5200LA 气动薄膜式执行机构(直行程) SS-CE-5200LA-A.pdf6300LA 气动活塞式执行机构(直行程) SS-JE-6300LA-A.pdf5200RA 气动薄膜式执行机构(角行程) SS-CE-5200RA-B.pdf6300RB 气动活塞式执行机构(角行程) SS-CE-6300RB-B.pdf6400RB 气动活塞式执行机构(角行程) SS-CE-6400RB-A.pdf6500RB 气动活塞式执行机构(角行程) SS-CE-6500RA-A.pdf7300RA.RB 气动活塞式执行机构(角行程) SS-CE-7300RA·RB-A.pdf 3800LA/RA 电液式智能型执行机构(直/角行程) 3800.pdf (中文)--------------------------------------------------------------------------------附件样本(中/英文对照)产品型号EP800 电-气定位器(直/角行程) SS-CE-EP800-B.pdfEPL800 电-气定位器(直/角行程) SS-CE-EPL800-A.pdf--------------------------------------------------------------------------------进口产品样本(日/英文对照)产品型号501T 顶部导向型单座调节阀(流体压力不平衡型) SS-JE-501T-A.pdf520T 顶部导向型小流量调节阀SS-JE-520T-A.pdf510D 高压多级降压式套筒导向型调节阀SS-JE-510DH-A.pdf 530D 高压多级降压式套筒导向型调节阀(4500#) SS-JE-530DH-A.pdf710C 高性能蝶阀SS-E-710C-E.pdf (英文) 3400LA/RA 电动执行机构(直/角行程) SS-JE-3400-A.pdf3600LA/RA 电子式执行机构(直/角行程) SS-JE-3600-A.pdf3620RA 电子式执行机构(角行程) 3620.pdf3900RA 电动式执行机构(角行程ON-OFF 型) 3900.pdf6400RB 气动活塞式执行机构(角行程) SS-JE-6400RB-A.pdf。

KOSO的详细介绍

KOSO的详细介绍

KOSO的详细介绍日本KOSO定位器、KOSO工装定位器，KOSO阀门定位器，KOSO控制阀,等！KOSO定位器主要有：单动作执行机构，双动作执行机构，小型单动作执行机构KOSO单动作执行机构用EPA801、EPA804、EPA805、EPA811、EPA814、EPA821、EPA824，KOSO双动作执行机构用EPC801、EPC805、EPC814、EPC824，KOSO小型单动作执行机构用EPB801、EPB811、EPB821。

KOSO定位器EP800系列的详细资料：KOSO直行程系列:KOSO单作用：EPA801；EPA811；EPA821；EPB801；EPB811；EPB821；EPL801；EPL811KOSO双作用：EPC801；EPC811；EPC821KOSO角行程系列：KOSO单作用：EPA804；EPA814；EPA824KOSO双作用：EPC804；EPC814；EPC824EP800系列：EPA801、EPB801、EPC801、EPA811、EPB811、EPC811、EPA821、EPB821、EPC821、EPA824等。

另有PRF系列减压阀：PRF308、PRF404等优惠供应价格：优于KOSO，货期：快于KOSO，品质：KOSO原厂品质KOSO集团自创立以来，开发出使用于广泛领域的各种控制阀，给于各行业的过程自动化（PA）以很大的贡献。

自1976年以来，通过研究和开发，积累了丰富的技术和经验，致辞力于系统的开发、制造、销售、包括代销产品在内。

目前，拥有各种传感器、控制器、计算机等范围广阔的产品群，KOSO集团将一如既往地为客户提供自动化系统。

山武阀门定位器现货供应，型号为：AVP100-H、AVP102-H、AVP300、AVP301、AVP302等。

SVP3000 Alphaplus 智能阀门定位器AVP100/102型。

AVP3000 Alphaplus是基于微处理器技术上的智能型电/气阀门定位器。

koso-调节型控制部分说明书(1)

koso-调节型控制部分说明书(1)
6）加上12mAd·c输入信号。
7）接通电源（ON）。
8）逐渐改变输入信号，使输出轴向全关位置（RA:4mA、DA:20mA）动作。如果输出轴向全关位置动作过量，可顺时针方向调整ZERO；如果输出轴向全关位置动作没到位，可逆时针方向调整ZERO。
9）逐渐改变输入信号，使输出轴向全开位置（RA:20mA、DA:4mA）动作。如果输出轴向全开位置动作过量，可逆时针调整SPAN；如果输出轴向全开位置动作没到位，可顺时针调整SPAN。
6) 最小开度限位调整（CUT OPEN/CLOSE）
开向最小开度限位（CUT OPEN）《设定范围80-100%》*最大行程
关向最小开度限位（CUT CLOSE）《设定范围0-20%》*最大行程
开方向，当输入信号加到CUT OPEN位置时，输出轴会上升至开向限位位置。关方向，当输入信号加到CUT CLOSE位置时，输出轴会下降至关向限位位置。
2．1．2指示灯（见图3）
通过指示灯的亮、灭确认工作状态。
1)电源确认灯（POW）
有直流电源供电时，指示灯亮
2)输入信号指示灯（SIG）
加上超过3mA以上的输入信号时指示灯亮。
3)限位动作指示灯（LIMIT OPEN/CLOSE）
输出轴处于OPEN限位位置的OPEN侧时，LIMIT OPEN指示灯亮。
输出轴处于CLOSE限位位置的CLOSE侧时，LIMIT CLOSE指示灯亮。
注意
如果限位位置设置不当，可能造成装置损坏，请确定正确设置了限位位置。
4）输出辅助接点指示灯（AUX OPEN/CLOSE）
输出轴处于AUX OPEN设定位置的OPEN侧时，AUX OPEN指示灯亮。
输出轴处于AUX CLOSE设定位置的CLOSE侧时，AUX CLOSE指示灯亮。

控制阀讲解及选型

控制阀讲解及选型
泄漏量较单座大，不适用于有颗粒及较脏 污介质
7
阀体类型
三通阀
三通阀有三个出入口与管 道相连接，有合流，分流两 种类型
合流
分流
8
阀体类型
角形阀(ANGLE)
• 阀体内有一个阀座和密封面结构简单, 密封效果好
• 一般为底进侧出,具有自洁净功能 阀体内不易存积污物,不易堵塞, 适用于控制高粘度介质,高压差 以及含有悬浮物和颗粒物的介质
Ｒ＝Ｑmax／Ｑmin
•它反映控制阀的调节流量的能力。
•一般直通阀Ｒ在３０－５０。旋转阀能达到３００。
22
调节阀特性
3、调节阀的流量特性-调节品质
定义：流体通过控制阀的相对流量和相对行程的函数关系
Q/Qmax=f(L/Lmax)
快开特性
线性 等百分比
23
线性流量特性和等百分比流量特性对比
举例:某一调节阀开度变化量10%的流量变化
35
28
调节阀的选型
调节阀的选型步骤：
• 计算Kv值、通径、阀门尺寸 • 确定流量特性 • 确定公称压力和材质 • 确定控制阀类型 • 根据需要选择阀门附件
29
1、计算Kv值、通径
通过计算公式
查样本KV值系列
计算KV值 额定KV值 阀座直径
