工程制图模拟试题及答案

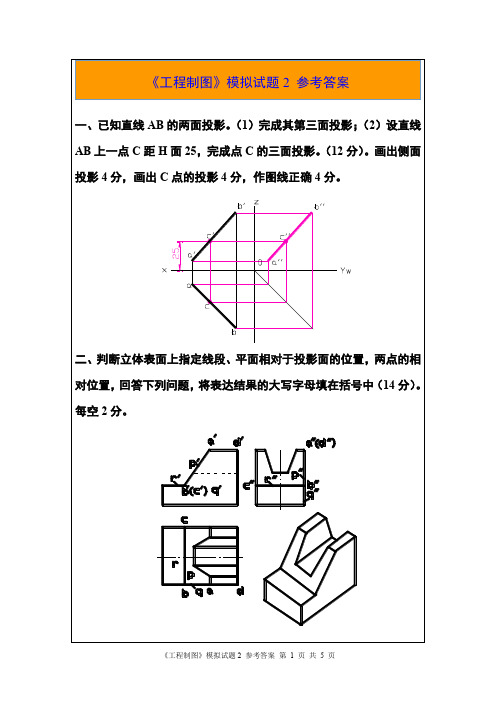

《工程制图》模拟试题2 参考答案一、已知直线AB的两面投影。

（1）完成其第三面投影；（2）设直线AB上一点C距H面25，完成点C的三面投影。

（12分）。

画出侧面投影4分，画出C点的投影4分，作图线正确4分。

二、判断立体表面上指定线段、平面相对于投影面的位置，两点的相对位置，回答下列问题，将表达结果的大写字母填在括号中（14分）。

每空2分。

1、线段AB是（B）；平面P是（M）；线段BC是（A）；平面Q是（E）；线段AD是（D）；平面R是（G）。

A：正垂线；B：正平线；C：一般位置直线；D：侧垂线；E：正平面；F：侧平面；G：水平面；H：铅垂面；M：正垂面。

2、A点相对于C点的空间位置是（C）。

A：右、后、上方；B：左、前、下方；C：右、前、上方；D：左、后、上方。

三、在图中标注正确的尺寸，尺寸数字在图中量取，取整数。

（a）图中的三个小圆直径相等，（b）图中的两个小圆直径相等（12分)。

一个尺寸值1分，错一个尺寸扣1分，扣完为止。

四、根据立体图，按1：1的比例画三视图（15分）。

每个视图5分，错一条线扣一分，扣完为止。

五、作三角形ABC与矩形DEFG的交线，并判别可见性。

（共12分）。

交点K、L各2分，线段KL2分，其余三条线各1分，判别可见性3分。

线性、线条酌情扣分。

六、补视图、补缺线（15分）1、补俯视图（8分）。

外轮廓线3分，内部线条每条0.5分。

2、补全三视图的缺线（7分）。

每条线1分，线条错·误酌情扣分。

七、将主视图改画成半剖视图（10分）。

半个视图正确5分，半个剖视图正确5分，线条错误酌情扣分。

八、识读下列尺寸并填空（10分）。

每空1分。

孔与轴的基本尺寸为Φ60mm ；该配合采用基孔制；该配合为过渡配合（间隙、过渡、过盈）；公差等级：孔为7 级，轴为 6 级；孔的最大极限尺寸为Φ60.030mm ，最小极限尺寸为Φ60mm ；轴的最大极限尺寸为Φ60.021mm ，最小极限尺寸为Φ60.002mm；孔的公差为0.030mm 。

两铅垂面的交线是收藏A.正垂线B.水平线C.铅垂线D.侧平线回答错误!正确答案：C用正垂面截切圆球，其交线的水平投影为收藏A.矩形B.圆C.抛物线D.椭圆回答错误!正确答案：D连接时，被连接件需要作出螺纹孔的有收藏A.销连接B.螺钉连接C.键连接D.螺栓连接回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号1D.序号4回答错误!正确答案：D水平线收藏A.平行于V面B.平行于W面C.平行于H面D.倾斜于H面回答错误!正确答案：C下面四组视图中，主视图中的交线投影，画的正确的是收藏A.CB.BC.DD.A回答错误!正确答案：A 画尺寸线规定是收藏A.用细虚线B.用细实线C.用细点画线D.用粗实线回答错误!正确答案：B 空间两直线相交，其收藏A.只有两投影相交B.三投影可能同时相交C.三个投影不一定相交D.三投影同时相交，且交点为同一个点的三投影回答错误!正确答案：D移出断面的轮廓线用收藏A.粗实线B.细点画线C.波浪线D.细实线回答错误!正确答案：A主视图是向哪个投影面投射得到的视图收藏A.后面B.WC.VD.H回答错误!正确答案：C已知圆锥被切后的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：A俯视图是向哪个投影面投射得到的视图收藏A.HB.后面C.VD.W回答错误!正确答案：A下图中水平面P与圆锥表面的交线为收藏A.抛物线B.椭圆C.圆D.双曲线回答错误!正确答案：C已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B斜二等测图沿Y轴的轴向伸缩系数为收藏A.1.2B.1C.0.5D.0.82回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B后视图是从（）投射得到的收藏A.后向左B.后向前C.后向右D.后向下回答错误!正确答案：B国家标准对齿轮轮齿部分的画法作了统一规定，分度线用收藏A.细点画线绘制B.粗实线绘制C.细虚线绘制D.细实线绘制回答错误!正确答案：A局部剖视图中，剖视与视图的分界线一般用收藏A.波浪线B.粗实线C.细实线D.虚线回答错误!正确答案：A主视图反映物体的收藏A.长和高B.长和宽C.长宽高D.宽和高回答错误!正确答案：A国家标准对齿轮轮齿部分的画法作了统一规定，分度圆用收藏A.粗实线绘制B.细实线绘制C.细虚线绘制D.细点画线绘制回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：B平面正方形垂直于W面，其收藏A.正面投影积聚成直线B.侧面投影反映实形C.水平投影积聚成直线D.侧面投影积聚成直线回答错误!正确答案：D侧垂线收藏A.垂直于V面B.垂直于H面C.倾斜于V面D.垂直于W面回答错误!正确答案：D在装配图中，明细栏应画在收藏A.标题栏的下方B.标题栏的前方C.标题栏的右方D.标题栏的上方回答错误!正确答案：D空间两平行正平线的投影特点是收藏A.正面投影平行B.水平投影相交C.侧面投影相交D.正面投影相交回答错误!正确答案：B空间两点的X，Z坐标值相同，则两点在收藏A.V面上重影B.H面上重影C.W面上重影D.V、H面上重影回答错误!正确答案：A下图中收藏A.点A在点B的上左前方B.点A在点B的上右后方C.点A在点B的上左后方D.点A在点B的上左前方回答错误!正确答案：C已知某物长为20，在比例为2:1的图形中，应画收藏A.20B.10C.30D.40回答错误!正确答案：D侧平线收藏A.倾斜于W面B.平行于W面C.平行于H面D.平行于V面回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案：A正垂面是指收藏A.平面平行于V面B.平面垂直于V面C.平面平行于H面D.平面垂直于H面回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号4B.序号3C.序号2D.序号1回答错误!正确答案：C铅垂线与H面的夹角是收藏A.0°B.30°C.90°D.45°回答错误!正确答案：C铅垂线收藏A.垂直于V面B.倾斜于V面C.垂直于W面D.垂直于H面回答错误!正确答案：D俯视图反映物体的收藏A.宽和高B.长和宽C.长宽高D.长和高回答错误!正确答案：B侧平面是指收藏A.平面平行于W面B.平面垂直于W面C.平面平行于H面D.平面平行于V面回答错误!正确答案：A用正垂面截切圆球，其交线的正面投影为收藏A.直线B.矩形C.椭圆D.圆回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C下图中收藏A.点A在点B的左方5B.点A在点B的前方5C.点A在点B的右方5点A在点B的后方5回答错误!正确答案：D在国标提供的标准图纸幅面中，比A2图纸小一号的图纸是收藏A.A4B.A1C.A3D.A0回答错误!正确答案：C下面装配图中，零件序号编写不正确的是收藏A.序号2B.序号3C.序号4D.序号1回答错误!正确答案：A两正垂面的交线是收藏A.水平线侧平线C.正垂线D.正平线回答错误!正确答案：C两一般位置平面的交线是收藏A.侧垂线B.一般位置直线C.水平线D.铅垂线回答错误!正确答案：B已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C重合断面的轮廓线用收藏A.细实线B.粗实线C.细点画线D.波浪线回答错误!正确答案：A铅垂线投影积聚的是收藏A.正面投影积聚成点B.侧面投影积聚成点C.无积聚性D.水平投影积聚成点回答错误!正确答案：D左视图是从（）投射得到的收藏A.左向下B.左向前C.右向左D.左向右回答错误!正确答案：D已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：C已知主左视图，正确的俯视图是收藏A.AB.BC.DD.C回答错误!正确答案：D正垂面与侧垂面的交线是收藏A.一般位置直线B.水平线C.侧垂线D.铅垂线回答错误!正确答案：A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：D水平线反映实长的投影是收藏A.三投影均反映实长B.水平投影反映实长C.侧面投影反映实长D.正面投影反映实长回答错误!正确答案：B空间两点A和B，点A的Z坐标值比点B的Z坐标值大，表明收藏A.点A在点B的前方B.点A在点B的右方C.点A在点B的左方D.点A在点B的上方回答错误!正确答案：D在装配图中，剖面线的规定画法是收藏A.相邻零件应保持一致B.所有零件应保持一致C.同一零件在不同视图中应有区别D.同一零件应保持一致回答错误!正确答案：D标题栏中填写的比例2:1表示收藏A.原值比例B.放大比例C.缩小比例D.图比实物小回答错误!正确答案：B下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号2D.序号3回答错误!正确答案：D分析所给图形，由俯视图选择正确的主视图收藏A.B.C.D.回答错误!正确答案：B下图中，直线垂直于收藏A.V面B.H面C.H面和W面D.W面回答错误!正确答案：A已知主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.（A）正确B.（C）正确C.（D）正确D.（B）正确回答错误!正确答案：C铅垂面与正垂线的交线是收藏A.水平线B.铅垂线C.正垂线D.一般位置直线回答错误!正确答案：D标题栏中填写的比例1:1表示收藏A.缩小比例B.图比实物小C.放大比例D.原值比例回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.CB.DC.AD.B回答错误!正确答案：C 下图中，平面R是收藏A.一般位置平面B.水平面C.侧平面D.正平面回答错误!正确答案：C 下图中收藏A.点A在点B的左前方B.点A在点B的前上方C.点A在点B的后上方D.点A在点B的左上方回答错误!正确答案：D 仰视图反映物体的收藏A.上下、左右和前后关系B.上下和前后关系C.前后和左右关系D.上下和左右关系回答错误!正确答案：C下图中，关于两直线的相对位置，正确的说法是收藏A.两直线交叉B.两直线相交C.两直线平行D.两直线垂直回答错误!正确答案：B铅垂面是指收藏A.平面垂直于W面B.平面平行于V面C.平面垂直于V面D.平面垂直于H面回答错误!正确答案：D用水平面截切圆球，其交线的侧面投影为收藏A.矩形B.圆C.椭圆（或椭圆弧）D.直线回答错误!正确答案：D在装配图中，两零件的配合表面规定收藏A.画两条线B.用细实线隔开C.可不画线D.只画一条线回答错误!正确答案：D已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案：C梯形螺纹Tr40×14LH-8e代号中，“LH”表示收藏A.导程B.螺距C.左旋D.右旋回答错误!正确答案：C绘制不可见轮廓线规定收藏A.用细虚线B.用细点画线C.用细实线D.用粗实线回答错误!正确答案：A空间两点A和B，点A的Y坐标值比点B的Y坐标值大，表明收藏A.点A在点B的右方B.点A在点B的上方C.点A在点B的左方D.点A在点B的前方回答错误!正确答案：D梯形螺纹Tr40×14（P7）-7H代号中，“14”表示收藏A.导程B.螺距C.螺纹长度D.大径回答错误!正确答案：A已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：D已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：D下面四组图形中，直线与平面不平行的一组图形是收藏A.B.C.D.回答错误!正确答案：D下图中收藏A.点A在点B的正后方B.点A在点B的正前方C.点A在点B的正上方D.点A在点B的正右方回答错误!正确答案：A用波浪线可表示收藏A.断裂处的边界B.可见棱边C.不可见轮廓D.可见轮廓回答错误!正确答案：A水平面与一般位置平面的交线是收藏A.铅垂线B.正平线C.一般位置直线水平线回答错误!正确答案：D用水平面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆B.圆C.抛物线D.矩形回答错误!正确答案：D国标规定，机械图样中的汉字应写成收藏A.宋体B.仿宋体C.长仿宋体D.黑体回答错误!正确答案：C下图中，直线垂直于收藏A.H面B.H面和V面C.V面D.回答错误!正确答案：D空间两点在H面上重影，则两点的收藏A.X,Y,Z坐标值均相同B.X,Y坐标值相同C.X,Z坐标值相同D.Y,Z坐标值相同回答错误!正确答案：B在剖开的单个齿轮为非圆的视图上，规定收藏A.齿顶线用细实线B.分度线用粗实线C.分度线可以不画D.齿根线用粗实线回答错误!正确答案：D在装配图中，相邻两零件的接触表面规定收藏A.可不画线B.用细实线隔开C.画两条线D.只画一条线回答错误!正确答案：D半部剖视图中，剖视与视图的分界线用收藏A.波浪线B.细点画线C.细实线D.粗实线回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：B局部视图的特点是收藏A.断裂边界用点画线B.断裂边界用虚线C.向基本投影面投射D.向任意投影面投射回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.AB.CC.BD.D回答错误!正确答案：D已知一立体的轴测图，按箭头所指方向的视图是收藏A.B.C.D.回答错误!正确答案：C螺纹连接时，必须使用螺母的有收藏A.销连接B.螺栓连接C.螺钉连接D.键连接回答错误!正确答案：B下图中，平面Q是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案：B 下图中，平面P是收藏A.水平面B.正平面C.一般位置平面D.侧平面回答错误!正确答案：C已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（A）正确C.（C）正确D.（B）正确回答错误!正确答案：A正平线反映实长的投影是收藏A.侧面投影反映实长B.正面投影反映实长C.三投影均反映实长D.水平投影反映实长回答错误!正确答案：B已知组合体的主、俯视图，正确的左视图是收藏A.（D）正确B.（C）正确C.（B）正确D.（A）正确回答错误!正确答案：B空间两交叉直线，其收藏A.三个投影同时平行B.只有两投影相交C.三投影同时相交D.三投影可能相交，但交点不是同一个点的三投影回答错误!正确答案：D侧垂线投影积聚的是收藏A.无积聚性B.正面投影积聚成点C.侧面投影积聚成点D.水平投影积聚成点回答错误!正确答案：C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案：D在装配图中，明细栏应画在标题栏的上方，零部件序号收藏A.应自下而上填写B.应自上而下填写C.应自右向左填写D.应自左向右填写回答错误!正确答案：A用铅垂面截切轴线垂直于V面的圆柱，其交线为收藏A.椭圆（或椭圆弧）B.圆C.矩形D.直线回答错误!正确答案：A正平面与一般位置平面的交线是收藏A.正平线B.水平线C.一般位置直线D.铅垂线回答错误!正确答案：A下面装配图中，零件序号编写不正确的是收藏A.序号1B.序号4C.序号3D.序号2回答错误!正确答案：B下图中，平面P垂直于收藏A.W面B.V面C.H面和V面D.H面回答错误!正确答案：D普通螺纹M20×1-5g6g代号中，“1”表示收藏A.大径B.螺距C.螺纹长度D.线数回答错误!正确答案：B关于局部放大图下列说法不正确的是收藏A.常用于表达细小结构的形状B.用放大的比例画出C.用大于原图的比例画出D.可以画成视图、剖视图、断面图回答错误!正确答案：B右视图反映物体的收藏A.前后和左右关系B.上下、左右和前后关系C.上下和前后关系D.上下和左右关系回答错误!正确答案：CA4图纸的幅面尺寸是收藏A.210×297B.420×594C.594×841D.297×420回答错误!正确答案：A尺规绘图时，平面图形的画图步骤是收藏A.先画中间线段，再画已知线段，后画连接线段B.先画连接线段，再画中间线段，后画已知线段C.先画已知线段，再画中间线段，后画连接线段D.先画已知线段，再画连接线段，后画中间线段回答错误!正确答案：C分析所给图形，找出正确的移出断面图收藏A.B.C.D.回答错误!正确答案：A已知组合体的主、俯视图，正确的左视图是收藏A.B.C.D.回答错误!正确答案：C平面切圆柱后，交线若为矩形，则收藏A.以上都可以B.平面平行于圆柱轴线C.平面垂直于圆柱轴线D.平面倾斜于圆柱轴线回答错误!正确答案：B水平面是指收藏A.平面平行于H面B.平面平行于W面C.平面垂直于H面D.平面平行于V面回答错误!正确答案：A仰视图是从（）投射得到的收藏A.左向右B.右向左C.下向上D.上向下回答错误!正确答案：C可用于螺纹连接的标准件有收藏A.键B.螺栓C.齿轮D.销回答错误!正确答案：B主视图是从（）投射得到的收藏A.前向后B.前向左C.后向前D.前向右回答错误!正确答案：A已知线段是指收藏A.需要根据两个连接关系画出的线段B.需要根据一个连接关系画出的线段C.不需要画出的线段D.依据图中尺寸可以直接画出的线段回答错误!正确答案：D斜二等测图沿X轴的轴向伸缩系数为收藏A.0.82B.1.2C.1D.0.5回答错误!正确答案：C平面正方形垂直于V面，其收藏。

工程制图考试题及答案考试题：1.简述工程制图的定义和重要性。

2.请解释以下图纸标注中常见的符号和图例：a) Ø10b) H20c) 1:50d) 正三视图e) 比例尺3.在二维工程制图中，什么是正交投影？简要描述正交投影的原理和应用。

4.请解释以下缩写常用于工程制图中的缩写词：a) CADb) BOMc) ISOd) GPSe) HVAC5.请详细描述常用的工程制图软件，并列举各自的特点和适用领域。

考试答案：1.工程制图是通过图纸、图形和符号等手段，将设计、制造和施工等技术信息直观地表达出来的过程。

工程制图的重要性在于它是沟通与交流的纽带，帮助各个技术领域中的专业人员理解和传达设计意图，以保证项目的准确实施和质量控制。

2. a) Ø10：这是一个直径为10毫米的圆。

b) H20：这表示高度为20米。

c) 1:50：这是一个比例尺，表示实际尺寸与绘图尺寸之间的比例关系，例如1:50表示1单位长度等于50单位长度。

d) 正三视图：这是一种将物体的前视图、俯视图和侧视图在一个平面上绘制的方法，以展示物体的全貌和细节。

e) 比例尺：比例尺是用来表示绘图尺寸与实际尺寸之间比例关系的符号，常见的有直尺比例尺和图形比例尺。

3.正交投影是一种通过将三维物体投影到不同平面上的方法来表示物体的形状和大小。

它基于物体在不同视角下的正交关系，将物体的三个主要视图（前视图、俯视图和侧视图）投影到垂直于各自视角的平面上。

这种投影方法可以直观地展示物体的外观、尺寸和细节，并广泛应用于工程设计、建筑规划和制造等领域。

4. a) CAD：计算机辅助设计，是利用计算机系统进行设计和绘图的技术和过程。

b) BOM：Bill of Materials，即物料清单，是列出产品所需各种原材料、零部件和组件的清单。

c) ISO：国际标准化组织，是一个制定国际标准的国际性组织。

d) GPS：全球定位系统，是一种利用卫星信号提供定位和导航信息的技术。

制图员模拟试题（附答案）一、单选题（共100题，每题1分，共100分）1.画支架的( )，首先在投影图上画出坐标轴。

A、正等轴测图B、三视图C、主视图D、剖视图正确答案：A2.画旋转剖切的剖视图时，将被剖切平面剖开的结构及其有关部分( )到与选定的投影面平行后，再进行投影。

A、投影B、旋转C、平移D、展开正确答案：B3.一个正三棱柱应该标注( )个尺寸。

A、5B、7C、4D、3正确答案：D4.用户一般不将( )图形放在图库内。

A、电气元件B、不固定的C、标准件D、参数化正确答案：B5.一个齿轮上的圆有( )。

A、齿顶圆，节圆，基圆。

齿根圆B、齿顶圆，分度圆，节圆，齿根圆，基圆C、齿顶圆，齿根圆，分度圆，基圆D、齿顶圆，齿根圆正确答案：C6.丁字尺尺头内侧边紧靠图板左边，三角板任意边靠紧丁字尺尺身上边，便可利用三角板的另外两边画出( )。

A、垂直线或倾斜线B、水平线或双折线C、垂直线或波浪线D、水平线或倾斜线正确答案：A7.两形体的表面相切时，相切处( )分界线。

A、存在B、不画C、画D、产生正确答案：B8.常用的销有圆柱销、圆锥销和( )销等。

A、开孔B、开口C、开槽D、开放正确答案：B9.局部视图的( )一般是用波浪线表示。

A、断裂边界线B、轮廓线C、剖面线D、边界正确答案：A10.球体截交线投影可能是圆、椭圆或( )。

A、直线B、三角形C、四边形D、多边形正确答案：A11.产品是生产企业向( )以商品形式提供的制成品。

A、用户或团体B、群众或市场C、用户或市场D、社会和团体正确答案：C12.( )命令用于绘制指定内外直径的圆环或填充圆。

A、圆弧B、椭圆C、圆D、圆环正确答案：D13.徒手画长斜线时，为了( )，可将图纸旋转到适当角度，使它转成水平方向位置来画。

A、运笔方便B、测量准确C、画图清晰D、看得清楚正确答案：A14.在车床上加工零件，要求该零件表面的轮廓算术平均偏差数值不大于16μm，应采用的表面粗糙度代号是( )。

工程制图考试题及答案工程制图是工程技术人员必须掌握的基本技能之一，它涉及到机械、建筑、电子等多个领域。

本文将提供一套典型的工程制图考试题目及答案，以供学习者参考和练习。

一、选择题1. 在第一角投影法中，物体的主视图应该放置在哪个位置？A. 左上方B. 右上方C. 正下方D. 正上方答案：B2. 下列哪个视图能够最好地表达物体的内部结构？A. 主视图B. 侧视图C. 俯视图D. 剖视图答案：D3. 标准A4图纸的尺寸是多少？A. 210mm x 297mmB. 210mm x 210mmC. 297mm x 420mmD. 420mm x 297mm答案：A4. 以下哪种线条类型用于表示物体的中心线？A. 实线B. 虚线C. 点划线D. 粗实线答案：B5. 在工程制图中，尺寸数字应该使用哪种字体？A. 正楷B. 仿宋C. 黑体D. 工程字体答案：D二、填空题1. 在工程制图中，__________是用来表示物体实际大小的一种标注方式。

答案：尺寸2. 当需要在一个方向上表达物体的多个相同特征时，可以使用__________进行简化表示。

答案：详图3. 为了确保图纸的清晰易读，所有的文字和尺寸应该避免__________。

答案：重叠4. 在绘制剖视图时，通常使用__________来表示被剖切的部分。

答案：剖面线5. 零件图中的公差标注是为了表示零件尺寸的__________范围。

答案：允许变动三、判断题1. 所有视图都应该按照比例绘制。

（对/错）答案：对2. 在制图中，可以使用直尺和圆规来绘制非标准比例的图形。

（对/错）答案：错3. 尺寸线可以被打断以提高图纸的清晰度。

（对/错）答案：错4. 剖视图中的剖面线应该与视图边框平行。

（对/错）答案：对5. 工程制图中的符号和缩写应当遵循国际标准。

（对/错）答案：对四、简答题1. 请简述第三角投影法与第一角投影法的主要区别。

答案：第三角投影法中，物体的主视图放置在右下方，侧视图放置在左上方，而顶视图放置在最上方。

工程制图考试题及答案一、选择题（每题2分，共10分）1. 在工程制图中，表示平面与平面相交的线称为：A. 直线B. 曲线C. 折线D. 交线答案：D2. 视图的投影关系中，主视图与左视图的关系是：A. 垂直B. 平行C. 相交D. 重合答案：B3. 尺寸标注中，用于表示直径的符号是：A. ∅B. ∣C. ∏D. ∑答案：A4. 在机械制图中，零件的剖面图表示：A. 零件的表面B. 零件的内部结构C. 零件的外部轮廓D. 零件的尺寸答案：B5. 零件图中，粗糙度符号通常表示的是：A. 表面光洁度B. 表面硬度C. 表面颜色D. 表面材料答案：A二、填空题（每题2分，共10分）1. 在工程制图中，三视图包括主视图、俯视图和______。

答案：左视图2. 尺寸线应与被标注的表面______。

答案：平行3. 工程制图中，角度的标注通常使用______符号。

答案：°4. 零件图中，表面粗糙度的标注应使用______符号。

答案：∅5. 在装配图中，表示零件之间配合关系的线称为______线。

答案：配合三、简答题（每题5分，共20分）1. 简述工程制图中，第三角投影法与第一角投影法的主要区别。

答案：第三角投影法中，观察者位于物体的左后方，而第一角投影法中，观察者位于物体的右前方。

两者的主要区别在于视图的排列顺序和投影方向。

2. 描述工程制图中，局部视图与斜视图的区别。

答案：局部视图是对零件的局部区域进行放大表示，而斜视图则是对零件的一个倾斜面进行投影表示。

3. 解释工程制图中，尺寸链的概念及其重要性。

答案：尺寸链是指在零件加工或装配过程中，相互关联的一系列尺寸。

其重要性在于确保零件的加工精度和装配的准确性。

4. 说明工程制图中，公差与配合的概念及其应用。

答案：公差是指零件尺寸允许的变动范围，配合则是指两个零件之间的相对位置关系。

公差与配合的应用在于确保零件的互换性和装配的可靠性。

四、绘图题（每题15分，共30分）1. 根据给定的三视图，绘制一个简单的零件图。

1.单项选择题(30)1. 图纸旳会签栏一般在（ B ）A. 图纸右上角及图框线内B. 图纸左上角及图框线外C. 图纸右上角及图框线外D. 图纸左上角及图框线内@！．一物体图上长度标注为, 其比例为1﹕5, 则其实际大小为（ B ）A. 400 B. C. 10000 D. 2003．下列仪器或工具中, 不能用来画直线旳是（ D ）A. 三角板B. 丁字尺C. 比例尺D. 曲线板4.在土木工程制图中，除了遵守建筑工程制图原则和某些行业原则外，还必须遵守旳国标为：. .)A.总图制图原则B.水利水电工程制图原则C.技术制图原则D.铁路工程制图原则5.由国家职能部门制定、颁布旳制图原则, 是国家级旳原则, 简称国标。

国标旳代号为: ..)A.IS....B.G.....C.Standar.....D.ANSI6.图纸上旳多种文字如中文、字母、数字等, 必须按规定字号书写, 字体旳号数为: .. )A.字体旳高..B.字体旳宽..C.原则中旳编..D.序号7.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A2幅面旳尺寸为: . .)A.594(841（A1...B.210(297(A4...C.420(594(A2...D.297(420(A3....1189*841(A0)8.绘制工程图应使用制图原则中规定旳幅面尺寸, 其中A4幅面旳尺寸为: .. )A.594(84...B.210(29...C.420(59...D.297(4209.绘图比例是: .. )A.图形与实物对应要素旳线性尺寸之..B.实物与图形对应要素旳线性尺寸之比C.比例尺上旳比例刻.........D.图形上尺寸数字旳换算系数10.假如物体旳长度为1000mm, 绘图比例是1:20, 则在绘图时其长度应取: .. )A.10......B.100......C.5......D.2011.假如物体旳长度为1000mm, 绘图比例是1:20, 则在其图形上长度标注旳尺寸数字为.. )A.10......B.100......C.5......D.2012.比例尺是三棱柱形旳, 按比例画图时, 应使用比例尺, 它旳作用是: .. )A.按比例进行尺寸度.B.查找换算系.C.与计算器旳作用类.D.可画直线13.粗实线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线14.中粗虚线旳用途为: .. )A.表达假想轮..B.表达可见轮..C.表达不可见轮..D.画中心线或轴线15.粗线、中粗线和细线旳宽度比率为: .. )A.3:2:.....B.2.1..:.....C.5.2..:.....D.4:2:116.虚线由短画和短间隔构成，如下图所示，其短画旳长度a旳值应取：. .)A.1~2m.....B.2~4m.....C.4~6m....D.6~8mm17.点画线由长画、短间隔和点构成，如下图所示，其长画旳长度a旳值应取：. .)A.3~8m.....B.8~10m.....C.10~15m....D.15~20mm18.右图中直径尺寸注法错在: .. )A.尺寸起止符号应为短斜线B.尺寸数字没有居中C.尺寸线应当倾斜D.直径尺寸应当注在圆外19.右图中直径尺寸注法错在: . .)A.尺寸起止符号应为短斜线B.尺寸数字不能水平注写C.尺寸数字应注写在圆内D.尺寸数字注写旳引出线不应从尺寸线端点引出20.右图中长度尺寸注法错在: . .)A.尺寸起止符号倾斜方向不对B.尺寸线距离标注位置太远C.该尺寸应注写在图形轮廓内D.尺寸线不应是图形轮廓线旳延长线21.绘图仪器中分规旳重要作用是: . .)A.画圆或圆.....B.是圆规旳备用品C.用来截量长....D.只是等分线段22.徒手画图草图时: .. )A.只是不需要固定图纸, 其他与仪器图相似B.可以了草随意某些C.所有图线同样, 没有粗中细线型旳规定D.画线靠徒手, 定位靠目测, 必须保持线型明确, 比例协调23.工程上常用旳图示措施中使用最广泛旳是那一种？ .. )A.多面正投影.....B.轴测投影法C.标高投影......D.透视投影法24.下面有关轴测投影旳说法哪一种是对旳旳... )A.直观性强, 有一定旳度量性B.最具有真实感, 但作图太繁杂费时C.绘图简便, 有立体感, 无度量性D.绘图简便, 度量性好, 无立体感25.正投影法是指: .. )A.投射线都相交于投射中心, 投射出形体投影旳措施B.投射线互相平行且垂直于投影面, 投射出形体投影旳措施C.由互相平行旳投射线投射出形体投影旳措施D.投射线互相平行且倾斜于投影面, 投射出形体投影旳措施26.多面正投影法旳长处是: .. )A.直观性..........B.富有立体感和真实感C.绘图简便, 立体感.....D.绘图简便, 度量性好27.下面哪一种性质不是中心投影法和平行投影法共有旳基本性质. .)A.同素.....B.附属....C.积聚.....D.平行性28.@下面哪一种性质不是平行投影法特有旳基本性质.. )A.平行.....B.定比....C.相似....D.接合性29.@ 平行投影法中图形旳相仿性是指: ( A )A.相似..B.全等..C.平面图形非退化旳平行投..D.平行性30@.三面投影图在度量关系上有... )A.三个投影各自独......B.正面投影和水平投影长对正C.长对正、高平齐、宽相...D.正面投影和侧面投影高平齐31.@三面投影图中水平投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系32.@ 三面投影图中正面投影反应形体旳: ( C)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系33.三面投影图中侧面投影反应形体旳.(..)A.上下、左右、前后旳三个方位旳关...B.左右、前后旳方位关系C.上下、左右旳方位关.........D.上下、前后旳方位关系34.假如A点在V投影面上, 则: (..)A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为035.假如A点在H投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为036.假如A点在W投影面上, 则: .. )A.A点旳x坐标为.....B.A点旳y坐标为0C.A点旳z坐标为.....D.A点旳x、y、z坐标都不为037.右图中两直线旳相对几何关系是..做重. )A.相......B.交错C.相交垂....D.交错垂直38.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.无法判断39.右图中两直线旳相对几何关系是... )A.相......B.交错C.相交垂....D.交错垂直40.右图中两直线旳相对几何关系是..D比. )A.相......B.交错C.相交垂....D.交错垂直41.右图中两直线旳相对几何关系是... )A.相......B.交错C.平......D.交错垂直42.右图所示平面旳类型是: .. )A.水平.....B.正平面C.侧平.....D.任意倾斜平面43.@右图所示平面旳类型是: .. )A.铅垂.....B.正垂面C.侧垂.....D.任意倾斜平面44.右图所示平面旳类型是: .. )A.铅垂.....B.正平面C.侧平.....D.任意倾斜平面45.下图中三棱锥旳侧面投影是: .. )46.在右图所示旳三棱锥两面投影图中: ( )A.D点在三棱锥右前棱面上B.D点在三棱锥后棱面上C.D点在三棱锥左前棱面上D.D点不在三棱锥表面上47.轴测投影是根据什么原理投射得到旳: .. )A.平行投.B.中心投.....C.正投....D.斜投影48.在下图中已知形体旳三面投影图，则与其吻合旳轴测图是：.. )49.下图所示组合体, 对旳旳左侧立面图是: .. )50.下图所示组合体, 对旳旳1-1剖视图是: ..)1.单项选择题1.在钢筋混凝土构造中, 分布钢筋旳作用是: (..)A.起架立作..B.重要受力钢.C.承受剪...D.固定钢筋旳位置并分派荷载到受力钢筋2.在钢筋混凝土构造中, 箍筋旳作用是: .. )A.起架立作..........B.重要受力钢筋C.固定钢筋旳位置并承受剪...D.分派荷载到受力钢筋3.在钢筋混凝土构造中, 受力钢筋旳弯起作用是: .. )A.形成钢筋骨.....B.使受力钢筋一直处在构件中拉应力最大旳区域C.承受剪.......D.分派荷载到其他钢筋4.在钢筋混凝土构造图中, 构件旳轮廓线用: . .)A.粗实线绘......B.中粗实线绘制C.细实线绘......D.加粗旳粗实线绘制5.在钢筋混凝土构造图中, 可见旳钢筋用: .. )A.粗实线绘制, 线宽由钢筋直径确..B.中粗实线绘制C.用钢筋旳实际投影表.......D.粗实线绘制, 线宽不表达钢筋粗细6.在钢筋混凝土构造图中, 不可见旳钢筋用: (..)A.粗虚线绘制, 线宽由钢筋直径确...B.粗虚线绘制, 线宽不表达钢筋粗细C.用细虚线绘............D.中粗虚线绘制7.在钢筋混凝土构造图中, 钢筋旳横断面用: .. )A.涂黑旳圆点表达, 圆点大小由钢筋直径确....B.空心圆圈表达C.统一大小旳涂黑圆点表............D.涂黑旳三角形表达8.在钢筋混凝土构造图中, 预应力钢筋用: .. )A.粗双点画线绘制, 线宽由钢筋直径确.....B.中粗双点画线绘制C.粗双点画线绘制, 线宽不表达钢筋粗.....D.细双点画线绘制9.在钢筋混凝土构造图中, 钢筋旳标注中符号@旳含义为：.. )A.钢筋旳直径符.........B.钢筋旳品种代号C.均匀分布旳钢筋间.......D.钢筋表面旳种类10. 总平面图上拟建建筑物旳标高是指( B )旳标高A. 室外设计地面B. 底层室内地面C. 二楼楼面D. 屋面11. 组合体旳尺寸不包括( D )A. 总尺寸B. 定位尺寸C. 定形尺寸D. 标志尺寸12．图线不得穿越尺寸数字, 不可防止时。

工程制图考试卷子和答案一、单项选择题（每题2分，共20分）1. 工程制图中，哪个比例尺表示的是缩小比例？A. 1:100B. 2:1C. 5:1D. 10:1答案：A2. 在工程制图中，以下哪个符号表示中心线？A. 双点划线B. 虚线C. 点划线D. 实线答案：C3. 工程制图中，以下哪个视图是主视图？A. 俯视图B. 左视图C. 右视图D. 仰视图答案：B4. 工程制图中，以下哪个尺寸标注是错误的？A. 长度B. 直径C. 半径D. 角度答案：D5. 在工程制图中，以下哪个单位不是长度单位？A. 米B. 厘米C. 毫米D. 牛顿答案：D6. 工程制图中，以下哪个符号表示孔？A. 圆圈B. 圆点C. 双圆点D. 圆环答案：A7. 在工程制图中，以下哪个视图是局部视图？A. 俯视图B. 左视图C. 右视图D. 局部放大视图答案：D8. 工程制图中，以下哪个符号表示倒角？A. 斜线B. 波浪线C. 双斜线D. 点划线答案：C9. 在工程制图中，以下哪个符号表示螺纹？A. 螺旋线B. 双螺旋线C. 点线D. 虚线答案：A10. 工程制图中，以下哪个符号表示焊接？A. 波浪线B. 双波浪线C. 点线D. 虚线答案：B二、填空题（每题2分，共20分）11. 工程制图中，表示平面的符号是________。

答案：实线12. 工程制图中，表示轴线的符号是________。

答案：点划线13. 工程制图中，表示对称的符号是________。

答案：双点划线14. 工程制图中，表示剖面的符号是________。

答案：波浪线15. 工程制图中，表示断裂的符号是________。

答案：双折线16. 工程制图中，表示局部放大的符号是________。

答案：圆圈17. 工程制图中，表示半径的符号是________。

答案：R18. 工程制图中，表示直径的符号是________。

答案：φ19. 工程制图中，表示角度的符号是________。

制图员模拟试题+答案一、单选题（共100题，每题1分，共100分）1.点的位置可由点到( )个投影面的距离来决定。

A、2B、3C、1D、4正确答案：B2.画分解式轴测装配图时，某一方有较多零件时，确定好( )位置是画好全图的关键。

A、轴测方向B、三视图C、主体零件D、轴间角正确答案：C3.相交处( )时，称之为相交组合。

A、叠加B、组合C、无交线D、有交线正确答案：D4.( )与其他图线相交时，应在线段处相交，而不应在间隙处相交。

A、边框线、轮廓线B、虚线、点画线C、波浪线、双折线D、粗实线、细实线正确答案：B5.四心圆法画椭圆的方法之一，确定了一对共轭直径大小后，再确定( )个圆心画近似椭圆。

A、3B、1C、2D、4正确答案：D6.内螺纹的( )，反映圆的视图上大径用四分之三圈细实线圆、小径用粗实线圆，螺纹终止线用粗实线绘制。

A、外径用粗实线、内径用细实线B、大径用细实线、小径用粗实线C、底径用粗实线、顶径用细实线D、大径用粗实线、小径用细实线正确答案：B7.徒手画直径很大圆时，可( )，以小手指的指尖或关节作圆心，使铅笔与它的距离等于所需的半径，用另一只手小心地慢慢转动图纸，即可得到所需的圆。

A、用图形描圆B、用手画大圆C、用手作直尺D、用手作圆规正确答案：D8.徒手绘图的基本要求是画图速度要快、目测比例要准、( )。

A、图面质量要好B、图纸质量要好C、图面一般就行D、图面不必要求正确答案：A9.( )代号的标注采用带箭头的指引线和用细实线画出并分成两格或多格的框格表示。

A、形位公差B、热处理加工C、表面粗糙度D、尺寸公差正确答案：A10.画组合体的正等轴测图，按位置关系，逐一画出( )的正等轴测图。

A、截交线B、圆C、各基本体D、棱柱正确答案：C11.求一般位置面对 V 投影面的倾角时，新投影轴必须垂直于平面内的一条( )。

A、正平线B、侧平线C、水平线D、倾斜线正确答案：A12.尺寸合理是指标注的尺寸能满足( )要求，又便于加工和测量。

工程制图考试试卷及其答案(总72页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--试题：01．填空题：0102A01.一个完整的尺寸包括、、和。

0102A02.可见轮廓线用线绘制；不可见轮廓线用线绘制。

0102A03.轴线(中心线)用线绘制；断裂边界线用线绘制。

0102A04.比例是指之比。

0102A05.机件的真实大小应以依据，与图形的大小及绘图的准确度无关。

0102A06.绘制圆的对称中心线时，圆心应是相交。

0102A07.整圆或大于半圆的圆弧标注尺寸，并在数字前面加注符号。

0102A08.圆弧半径尺寸应标注在投影上。

0102A09.等于半圆的圆弧标注尺寸，符号是。

0102A10.平面图形的尺寸有、、。

0102A11.假想轮廓线用线绘用。

0102A12.放大比例是指。

0102A13.缩小比例是指。

0102A14.原值比例是指。

0102A15.斜度是指。

0102A16.锥度是指。

0102A17.丁字尺工作面是用来画线。

0102A18.斜度符号是，锥度符号是。

0102A19.圆弧连接是把和另一线段(直线或圆弧) 。

0102A20.平面图形的线段分为、、。

0102A21.具有定形尺寸而无定位尺寸的线段叫。

0102A22.图样中书写的文字、数字、字母都必须做到、、、。

0102A23.汉字应采用，并写成。

0102A24.在同一图样中，同类相应线的宽度。

0102A25.尺寸线终端形式有和。

0102A26.尺寸界线表示尺寸的、位置。

的含义是。

的含义是。

0102A29.尺寸线用绘制，不能用代替。

0102A30.标注尺寸数字时，垂直尺寸数字字头，水平尺寸数字字头。

0103A01.投影法分为和。

0103A02.平行投影法分为和。

0103A03.直角三角形法中包括的要素有、、、。

0103A04.两投影面体系是由互相垂直的面和面构成的。

0103A05.在点的投影图中，点的水平投影与正面投影的连线。
