工程制图答案解析孙兰凤知识题

  • 格式：ppt
  • 大小：19.38 MB
  • 文档页数：54

下载文档原格式

  / 54

合集下载

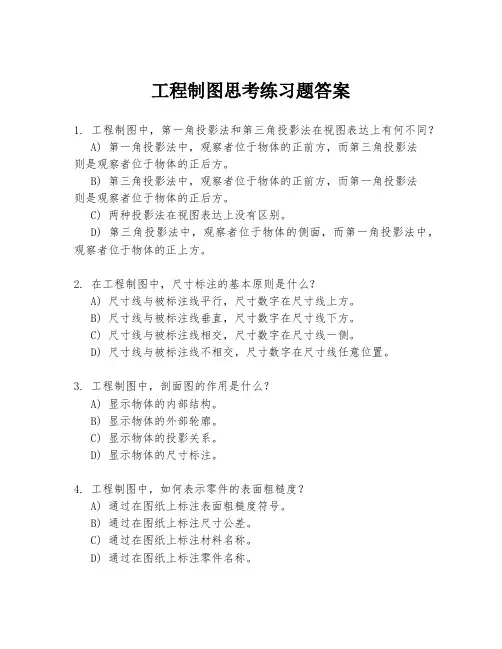

工程制图思考练习题答案

工程制图思考练习题答案

工程制图思考练习题答案1. 工程制图中，第一角投影法和第三角投影法在视图表达上有何不同？A) 第一角投影法中，观察者位于物体的正前方，而第三角投影法则是观察者位于物体的正后方。

B) 第三角投影法中，观察者位于物体的正前方，而第一角投影法则是观察者位于物体的正后方。

C) 两种投影法在视图表达上没有区别。

D) 第三角投影法中，观察者位于物体的侧面，而第一角投影法中，观察者位于物体的正上方。

2. 在工程制图中，尺寸标注的基本原则是什么？A) 尺寸线与被标注线平行，尺寸数字在尺寸线上方。

B) 尺寸线与被标注线垂直，尺寸数字在尺寸线下方。

C) 尺寸线与被标注线相交，尺寸数字在尺寸线一侧。

D) 尺寸线与被标注线不相交，尺寸数字在尺寸线任意位置。

3. 工程制图中，剖面图的作用是什么？A) 显示物体的内部结构。

B) 显示物体的外部轮廓。

C) 显示物体的投影关系。

D) 显示物体的尺寸标注。

4. 工程制图中，如何表示零件的表面粗糙度？A) 通过在图纸上标注表面粗糙度符号。

B) 通过在图纸上标注尺寸公差。

C) 通过在图纸上标注材料名称。

D) 通过在图纸上标注零件名称。

5. 在工程制图中，装配图的作用是什么？A) 显示单个零件的详细尺寸和形状。

B) 显示零件间的装配关系和连接方式。

C) 显示零件的表面处理和热处理要求。

D) 显示零件的加工工艺和制造流程。

6. 工程制图中，轴测图与正投影图的区别是什么？A) 轴测图可以直观地显示物体的三维形状，而正投影图则不能。

B) 正投影图可以直观地显示物体的三维形状，而轴测图则不能。

C) 轴测图和正投影图都能直观地显示物体的三维形状。

D) 轴测图和正投影图都不能直观地显示物体的三维形状。

7. 在工程制图中，线型的种类有哪些？A) 实线、虚线、点划线、双点划线。

B) 粗实线、细实线、粗虚线、细虚线。

C) 直线、曲线、折线、波浪线。

D) 粗线、细线、单线、双线。

8. 工程制图中，尺寸线和尺寸界线的作用是什么？A) 尺寸界线用于限定尺寸标注的范围，尺寸线用于标注尺寸。

《工程制图》习题三答案

《工程制图》习题三答案

《工程制图》习题三答案一、单项选择题（本大题共30小题，每小题2分，共60分）1、三面投影图中水平投影反映形体的： ( B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系2、三面投影图中正面投影反映形体的： ( C )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系3、三面投影图中侧面投影反映形体的： ( D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系4、如果A点在V投影面上，则：( B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为05、如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为06、如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为07、右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 相交垂直D. 交错垂直8、右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断9、右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直10、右图中两直线的相对几何关系是： ( D )A. 相交B. 交错C. 相交垂直D. 交错垂直11、右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直12、右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面13、右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面14、右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面15、下图中三棱锥的侧面投影是：( C )16、在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上17、轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影18、在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )19、下图所示组合体，正确的左侧立面图是：( D )20、下图所示组合体，正确的1-1剖视图是：( )1、单项选择题21、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内22、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．20023、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板24、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准25、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。

工程制图习题及解答

工程制图习题及解答

（2） （4）
（3）
2-20 判别直线与平面是 否平行。（CD∥EF）
（1）
（2）
2-21 判别两平面是否平 行。
（1）
（2）
答案
2-21 判别两平面是否平 行。
（1） （2）
2-20 判别直线与平面是否平行。（பைடு நூலகம்D∥EF）
（1）
（2）
2-22 过点K作直线KM平 行于平面△ABC和H面。
2-34 根据两 视图，求圆柱 体截切后的第 三视图。
答案
2-34 根据两视图，求圆柱体 截切后的第三视图。 2-35根据两视图，求圆柱体 截切后的第三视图。
2-37求圆 柱体截切后 的第三视图。
2-36根据两视图，求圆柱体截切 后的第三视图。
答案
2-36根据两视图， 求圆柱体截切后的第 三视图。
10
第10章 化工 工程图
第2章 投影基础 2-1 根据直观图中各点的位置，画出它们的两面投影图。 2-2 已知各点的两面投影，画出它们的第三投影和直观图。
答案
2-3 画出A （10,35,15 ）、 B(20,35,0)、 C(30,0,25) 三点的三面 投影图。
2-4 已知点B在点A的 左方35毫米，在点A 的前方10毫米，在点 A的上方20毫米处； 点C与点B同高，且点 C的坐标X=Y=Z；点 D在点C的正下方26 毫米处，试画出各点 的三面投影图。
2-23求作下列各题中 直线EF与平面ABC的 交点K，并判别可见性。
（2）
答案
2-22 过点K作直线KM平行于平面△ABC和H面。 2-23求作下列各题中直线EF与平面ABC的交点K，并判别可见性。
2-24 求作两正垂面的交 线MN，并判别可见性。

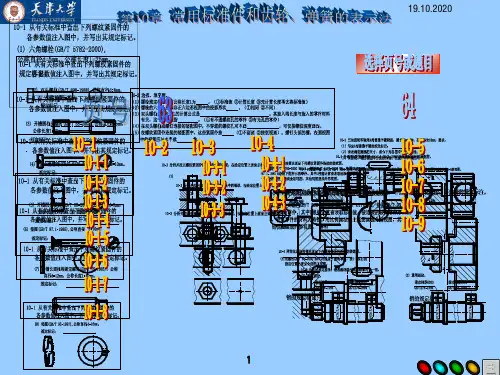

工程制图答案孙兰凤第10章习题

工程制图答案孙兰凤第10章习题

(下图的比例是1∶2）
径d查表得到
规定标记： 螺钉 GB/T 68 M8x45
其它各部分尺 寸
标注参考附表 上方标注示例
6
19.10.2020
10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。
(6) 垫圈(GB/T 97.1-2002),公称直径d=10mm。
规定标记： 垫圈 GB/T 97.1 10
螺栓连接画法 参看教材P282 图10-7
螺母、垫圈、螺栓 的简化尺寸参看教 材P281图10-5（a）
估算螺栓的长度：
L=两板厚度+垫圈厚度+螺母 厚度+螺栓伸出螺母长度
=8+11+0.2d+0.8d+0.3~0.5d
=26.8~28
查阅P470附表2-1下的螺栓长 度系列，取接近值30
14
19.10.2020
（4）在双头螺柱或螺钉连接的装配图中，不穿通的螺纹孔可不画＿＿余＿留＿钻＿孔＿深＿度 ＿，可仅按螺纹深度画出。 （5）在螺纹紧固件连接的装配图中，这些紧固件按＿①＿＿（①不剖画 ②按剖视 画）。螺钉头部的槽，在圆视图中的投影应与水平成＿4＿5°＿＿角。
10
19.10.2020
10-3 分析并改正螺纹紧固件连接画法中的错误，在给定位置上画出正确的图形。 （1）
旋入端螺纹终止线应与 螺纹孔口端面平齐
剖面线画到粗 实线处
螺孔终止线用 粗实线 锥孔画成 120°
缺少光孔线
大径画粗实线，小径画
13
3/4细实线圆
19.10.2020
10-4 用简化画法按要求画出下列螺纹紧固件连接的装配图。
(1)用螺栓GB/T 5782-2000 M6×L、螺母GB/T 6170-2000 M6、垫圈GB/T 97.1-1985 6连接 下图所示两零件。其中L根据计算查表取标准值。按比例画法将主视图画成全剖视图，其他 视图画成外形视图。

工程制图答案孙兰凤第1章_习题答案

工程制图答案孙兰凤第1章_习题答案

①D②D ③D ④D⑤D⑥D⑦D
1-4 箭头及尺寸标注练习（尺寸数值按1:1由图中量取整数）
4
2020年9月17日星期 四12时3分23秒
（1）（2）
1D 2D
1-5 在下列图形中标注箭头和尺寸数值(数值直接从图中量取,并取整数)。
(1()1)
(2()2)
5
2020年9月17日星期 四12时3分23秒
基本训练作业指导
②2)虚 标（图掌线 题4面握)、 栏或布使点 内题局用画 ：（时绘线5应图宽) 考仪度画虑器为在预和A03.留工图25标具纸m注的上m,尺方。寸法的。位置。
1. 作业内容及要求 2. 目的
③34))2虚 求)打 切掌 初线 进工要底点握 步图 校、 行整求稿及绘 体样 名点 。，：（圆制 验画名 用符布用心仪 工线7称合号局H位器 程的及国笔字适置图 绘画家），当找的 图长样标，，准方 实、代准必图确法 践间号，须形。、 的隙用图正正除步基及5面确号确点骤本点整地字，画及训的洁将，线线规练尺。各型一,律寸圆培合次。应弧养格完按连工，成书接程字外中的文体，要 化其素他其质线他。一用律3.要5号细字、，要浅。
2）布局紧凑，体积要小，功能要全，正六边形之间的边、角距离不易太
近。
3）外形美观，轮廓边沿连接要平滑、光顺。
注：也可自行设计其他零件（如：多功能启瓶盖的启子、夹瓜子器等）的轮 廓平面图。
12
2020年9月17日星期 四12时3分23秒
13
3. 绘图步骤及注意事项 ④ 校核姓图名形写底在稿“。绘图”的右侧栏内。
1) 线型要求
⑤ 画尺图寸名线：、“尺几寸何界作线图（”一或次“画图成线）练、习画及箭几头何。作
2) 字体要求

工程制图答案孙兰凤第3章习题答案_图文

工程制图答案孙兰凤第3章习题答案_图文
44
*
3-36 已知两平行线AB、CD的间距等于16mm,用换面法求直线AB的正面投影。
本题是两水平平 行面，已知其水平 投影、两线间距为 16mm和CD的正面投 影。要求用换面法 求AB的a′b′。
建立新投影面体 系H/V1,将两水平面 变换成正垂线，用 实长求a1′b1′；返 回原投影面体系求 得a ′ b′;
15
*
3-13 作图判别直线AB与CD在空间的相对位置。
16
*
3-14 过点A作直线AB,使平行于直线DE；作直线AC使与直线DE相交，其交点距 V面为15mm。
17
*
3-15 求作水平线MN 与交叉三直线AB、CD、EF均相交。
18
*
3-16 求平面的第三投影，并判别其相对投影面的位置，在投影图上反映倾角 实形处用 α、β、γ 表示之。
42
*
3-34 求作平面与平面的交线，并判别平面的可见性。
（3）
本题是两个侧垂 面相交。根据交线 的共有性和正垂面 投影特点，两侧垂 面的正面投影交点 m″n″就是交线的 侧面投影。利用点 线从属性可直接求 m′、n′，其连线 即为交线的正面投 影。
注意投影重叠 部分的可见性的判 别。
43
*
3-35 已知直线AB的实长为30mm，用换面法求作Aபைடு நூலகம்的正面投影及α和β角。
本题已知直线AB 的水平投影、实长 30mm和点A的水平投 影,要求用换面法求 b′和α、β角。
先换V面建立新投 影面体系H/V1,将一般 位置直线AB变成正平 线，用实长求b1′和 α角；返回原投影面 体系求得a ′ b′;再 建立新投影面体系 H1/V求得β角。
注意点在新旧投 影面体系的投影变换 规律。

工程制图答案孙兰凤第3章习题答案ppt课件

02.06.2020
1
02.06.2020
2
02.06.2020
3-1 已知各点的空间位置，试作其投影图，并写出各点的坐标值。仿照点A填写在括号内）
点A（ 5 ,20 ,25） 点B（ 10, 1, 5）0 点15C（15 , 0, ） 点D（ ,25, ）0 0
3
02.06.2020
3-2 试作下列点的三面投影图和直观图。 点A的坐标为（10，10，10），点B的坐标为（20，15，0 ）， 点C的坐标为（15，0 ，20），点D的坐标为（ 0， 0，15）。
(1)
19
02.06.2020
3-16 求平面的第三投影，并判别其相对投影面的位置，在投影图上反映倾角 实形处用 α、β、γ 表示之。 (2)
20
02.06.2020
3-16 求平面的第三投影，并判别其相对投影面的位置，在投影图上 反映倾角实形处用 α、β、γ 表示之。
(3)
21
02.06.2020
为正垂线，故可作出短边 AB的两面投影。 (2)因矩形ABCD的短边AB为 正垂线，故可知矩形BCD 为正垂面，又因矩形的相 邻两边互相垂直故可知 AD和BC为正平线。
注：本题有四解，可向左面画，也可向23 右面画,或向下画。
02.06.2020
3-19 已知等边三角形EFG是正平面，其上方顶点为E,下方的边FG为侧垂线， 边长为30 mm，补全该等边三角形EFG的两面投影。
25
02.06.2020
3-21 已知平面上点和直线的一个投影，求作另一个投影。
(1)
(2)
26
3-22 过点A作属于平面△ABC的正平线和水平线。
02.06.2020

工程制图试题(卷)与答案解析(超好)

工程制图试题答案（1）一、填空题（20 分）1、投影法一般可分为两大类，一类叫做中心投影法，一类叫做平行投影法。

2、基本几何体按表面特点分为平面立体，曲面立体两种。

3、一个标明完好的尺寸由尺寸界限，尺寸线和尺寸数字三因素构成。

4、螺纹的绘图规定，外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连结时，旋合部分按外螺纹的画法绘制。

5、装置图的内容包含①一组图形，②必需的尺寸，③技术要求，④标题栏，部件序号和明细栏。

6、城市给水工程包含①一、二级泵房，②输水管网，③给水办理厂，④配水管网。

二、依据立体图画三视图（10 分）参照答案：三、已知水平线 AB 在 H 面上方 20mm 处，求作它的其他两面投影（10 分）四、补画第三试图（10 分）五、标明尺寸（尺寸数字从图中量取，取整数）（20 分）六、依据物体的三视图，画出正等轴测图（10 分）七、将以下主视图改画全剖试图（20 分）工程制图试题答案（2）二、填空题（20 分）1、三视图之间的地点关系：以主视图为基准，俯视图在它的正下方，左视图在它的方。

三视图的“三等”关系：主、俯视图长对正，主、左视图高平齐，左、俯视图宽相等。

2、正等轴测图的轴间角为120，轴向变形系数为0.82 为了计算方便，一般用正右1取代。

3、按剖开机件的范围不一样，剖视图可分为全剖视图4、一般螺纹M16 × 1.5LH-5g6g-S的公称直径为16，半剖视图mm，旋向为右和局部剖视图。

（左、右）；导程为1.5。

5、部件的内容包含①题栏。

一组视图，②完好的尺寸，③技术要求，④标6、暖通空调工程图包含①③设施部署图和祥图。

二、依据立体图画三视图（室内采暖平面图、系统图10 分），②空调通风平面图、系统图，三、已知水平线 AB 与铅垂线 MN 订交于 M 点，试达成两直线的三面投影图（10 分）四、补画第三试图（10 分）五、标明尺寸（尺寸数字从图中量取，取整数）（20 分）六、依据物体的三视图，画出正等轴测图（10 分）七、将以下主视图改画全剖试图（20 分）工程制图试题答案（3）四、填空题（20 分）1、依据直线在投影面系统中对线，投影面平行线，3 个投影面所处的地点不一样，可将直线分为投影面垂直线三种。

工程制图习题集答案讲解


M20×2.5-6g
A 25
A-A
36 46
A
工程图的绘制与阅读习题答案
38. 将零件1旋入零件2中，旋紧为止。图形画在指定位 置，并取A-A剖视图。
M20×1.5-6g
2
1
M22×1.5-6H
A
A-A
A
工程图的绘制与阅读
39. 看懂零件图，完成第（1）、（2）小题：
（1）在指定位置画出A-A全剖视图。
（2）回答下列问题：
①该零件上圆筒径向的重要尺寸是：
。
②零件上螺孔的数量为：
。
③零件所选用的材料为：
。
④底面的Ra数值是：
。
⑤该零件长度方向的尺寸基准是：
。
工程图的绘制与阅读
第39题图：
工程图的绘制与阅读
第39题答案：
（1） A-A全剖视图：
（2） 问题答案： ① φ 31H8； ④ 3.2μ m；
工程图的绘制与阅读习题答案
6.在主视图和左视图上补画出适当的剖视图。
工程图的绘制与阅读习题答案
7.根据俯视图和A向视图，画出主视图和左视图，并取适 当的剖视。
工程图的绘制与阅读习题答案
8.将主视图重新画成全剖视图，画在中间空白处。
工程图的绘制与阅读习题答案
9.根据俯视图和A向视图，画出主视图、左视图，并取适 当的剖视。
工程图的绘制与阅读习题答案
10.求作下列各题的左视图，并取适当的剖视。
工程图的绘制与阅读习题答案
11.求作下列各题的左视图，并取适当的剖视。
工程图的绘制与阅读习题答案
12.求作下列各题的左视图，并取适当的剖视。
工程图的绘制与阅读习题答案
13.求作下列各题的左视图，并取适当的剖视。

工程制图答案孙兰凤 习题


4、确定点N所在的棱面，先由 k′利用棱柱棱面的积聚性求k， 再根据高平齐，宽相等求k″。
5、判投影点k″n″的可见性， 按图线应用规定连接k″、m″。 n″。
9
11.07.2020
4-2 补画第三面投影图，并求出立体表面上点、线的另外两面投影。
(3)
画图步骤 1、画侧面投影。
2 、确定点M所在的棱线， 利用棱柱棱线投影特点 和点线从属关系，直接 求点M的m″、m。
已知左侧为圆锥右侧为圆柱的 组合体两个投影和其表面上一条曲 线和两点A、B的一个投影；点B在 锥面上一般位置，点A在同轴的圆锥 和圆柱交线上，曲线在圆柱面上。
25
11.07.2020
4-5 补画第三面投影图，并求出立体表面上点、线的另外两面投影。
(8)
画图步骤
1、画组合题的正面 投影。
2、求各点的投影。
(1)
画图步骤
1、画正六棱柱的水平
投影。
2、确定点A所在的棱面，
利用棱柱棱面的积聚性
先由a′求点A的a″，
再根据长对正、宽相等
求a。
3、确定点B所在的棱线， 利用棱柱棱线投影特点 和点线从属关系，直接 求点B的b″、b。ቤተ መጻሕፍቲ ባይዱ
4、点C在棱柱的右端面， 端面为侧平面，由点C的 侧面投影直接利用积聚性 求c″、c。
已知左侧为圆柱右侧为圆 球，中间被外弧面体连接的同 轴组合体两个投影和其表面上 的一个投影；点A、D在轮廓 素线上，点C在左端面上，点 B、E、F在组合体表面一般位 置上。
26
11.07.2020
27
11.07.2020
28
3
11.07.2020
4-1 按已知条件画出平面立体的三面投影图。 (2) 长为20 mm，端面外接圆半径为12 mm的正五棱柱。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8-12 已知俯视图和A向视图，画出半剖的主视图和全剖的左视图，并标注尺寸(尺寸数值从图中量取整数)。
用形体分析 法标注尺寸
作图步骤 1.画半剖的主视图 2. 全剖的左视图 3.标注尺寸
17
2020年8月11日星期 二1时44分20秒
8-13 已知主视图和俯视图，画出半剖的左视图，并标注尺寸(尺寸数值从图中量取整数)。
2020年8月11日星期 二1时44分20秒
主视方向
3
8-2 按照箭头所指的方向,在适当位置画出相应的向视图。
C
D
2020年8月11日星期 二1时44分20秒
E
F
请单击视图名称看答案
4
主视方向
8-3 作A向斜视图（倾斜和转正）和B向局部视图。
A
或
2020年8月11日星期 二1时44分20秒
请单击视图名称看答案
(1) 题是用视图表示半个物 体。
(2) 题是用半剖视图表示完 整物体。 半个物体与完整物体
形状、大小相同，投影也 相同，但表示方法不同。
8-9 补全视图中所缺的图线。
(1)
(2)
D1 D2
2020年8月11日星期 二1时44分20秒
此两题有何内在的联 系？请认真分析与思考。
(1) (2)
题是用视图表示半个物体。 题是用半剖视图表示完整物体。 半个物体与完整物体形状、大小相
想看立体模型？请单击这里
18
作图步骤 1.画半剖的左视图
2.标注尺寸 用形体分析 法标注尺寸
8-14 补全剖视图中所缺的图线。
2020年8月11日星期 二1时44分20秒
想看立体模型？请单击这里
19
8-15 已知主视图和俯视图，求全剖的左视图。 D1D2
(1)
(2)
2020年8月11日星期 二1时44分20秒
(3)
(4)
2020年8月11日星期 二1时44分20秒
(1) (2)
第一次单击题号显立体模型，第二次单击题号隐13藏立体图o
8-11 改正半剖视图中的错误。 (1)
D1D2
(2)((22)
2020年8月11日星期 二1时44分20秒
第一次单击题号显立体模型，第二次单击题号隐14藏立体图o
8-11 改正半剖视图中的错误。 (3)
2020年8月11日星期 二1时44分20秒
8-18 指出并改正局部剖视中波浪线的画法错误。(不要的线打叉,缺的线添加上)
(1)
(2)
伸出轮廓线
(3)
正确画法
不是穿空而过
穿空而过
用其他线代替波浪线或波 浪线在其他线的延长线上
根据局部剖视图画法的注意事项进行改错
25
2020年8月11日星期
(1)
(2)
5
8-4 作A向局部视图。
2020年8月11日星期 二1时44分20秒
6
8-5 补画仰视图。
2020年8月11日星期 二1时44分20秒
7
8-6 作A向斜视图。
2020年8月11日星期 二1时44分20秒
8
2020年8月11日星期 二1时44分20秒
8-7 改正下列全剖视的错误（不要的线打“××”，缺少的线补上）。
(3)
(4)
2020年8月11日星期 二1时44分20秒
(1) (2)
单击（1）或（2）向上翻页o
8-17 判断下列剖视图画法的正确与错误。
2020年8月11日星期 二1时44分20秒
画法正确的是 :
a,b,c,d,e,f,g,h
(a)
(b)
((aa))
((bb))
(c)
(d)
((cc))
((dd))
((ee))
(f(f))
单击字母显立体模型，再次单击隐藏立体图o
2(4g(g) )
(h()h)
同，投影也相同，但表示方法不同。
第一次单击题号显立体模型，第二次单击题号隐11藏立体图o
8-10 在指定的位置上画出全剖的主视图。D1D2
(1)
(2)
2020年8月11日星期 二1时44分20秒
(3) (4)
第一次单击题号显立体模型，第二次单击题号击隐12藏立体图o
8-10 在指定的位置上画出全剖的主视图。D3 D4
2020年8月11日星期 二1时44分20秒
1
2020年8月11日星期 二1时44分20秒
8-1 已知一立体的主视图和俯视图,按基本视图规定位 置补画出其他基本视图。
8-2 按照箭头所指的方向,在适当位置画出相应的向视 图。 8-4 作A向局部视图。
主视方向
主视方向
（2）
2
8-1 已知一立体的主视图和俯视图,按基 本视图规定位置补画出其他基本视图。
8-16 已知主视图和俯视图，画出半剖的主视图和全剖的左视图。 (1) (2) (3)
第一次单击题号得答案，第二次单击题号显立体22模型，第三次单击隐藏立体图o
2020年8月11日星期 二1时44分20秒
8-16 已知主视图和俯视图，画出半剖的主视图和全剖的左视图。 (1) (2) (3)
第一次单击(3)得答案，第二次单击(3)显立体模23型，第三次单击(3)立体图o
正确画法
(3)
二1时44分20秒
单击题号看波浪线的范围与投影的变化o
26
8-19 将主、俯视图改画成局部剖视(所有保D留1D线2 加深)。
(1)
(2)
2020年8月11日星期 二1时44分20秒
(3) (4)
单击（3）或（4）向下翻页o
27
D3 D4
8-19 将主、俯视图改画成局部剖视(所有保留线加深)。
第一次单击题号得答案，第二次单击题号显立体20模型，第三次单击隐藏立体图o
8-16 已知主视图和俯视图，画出半剖的主视图和全剖的左视图。
(1) (2) (3)
2020年8月11日星期 二1时44分20秒
第一次单击题号得答案，第二次单击题号显立体21模型，
D3D4
(4)
2020年8月11日星期 二1时44分20秒
第一次单击题号显立体模型，第二次单击题号隐15藏立体图o
8-11 改正半剖视图中的错误。 (5)
D5D6
(6)
2020年8月11日星期 二1时44分20秒
第一次单击题号显立体模型，第二次单击题号隐16藏立体图o
2020年8月11日星期 二1时44分20秒
（1）
（2）
（3）
（4）
（5）
（6）
（7）
（8）
（9）
（10）
（11）
（12）
第一次单击题号得答案，第二次单击题号显立体9模型，第三次单击隐藏立体图o
8-8 补全视图中所缺的图线。
(1)
(2)
D1 D2
2020年8月11日星期 二1时44分20秒
此两题有何内在的联 系？请认真分析与思考。
第一次单击题号显立体模型，第二次单击隐藏立10体图o
