第十章《工程制图》课件

第十章《工程制图》课件

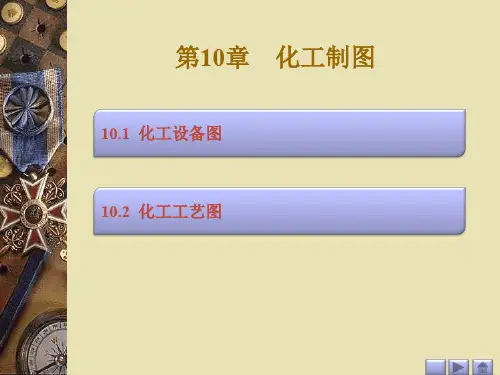

第10章 化工制图
10.1 化工设备图 10.2 化工工艺图
10.1 化工设备图
化工设备是指用于化工产品生产过程中的合成、 分离、干燥、结晶、过滤、吸收、澄清等生产单元的 装置和设备，常用的典型化工设备有反应釜、塔器、 换热器、贮罐（槽）等，如下图所示。
反应釜
塔器
换）的表达方法
当设备过长或过高，
且沿其轴线方向有相当部 分的形状或结构相同或按 规律变化时，可以采用断 开画法。如图a所示的填 料塔就采用了断开画法。
当设备过长或过高，
且视图又不适合采用断开
画法时，可采用分段的表
达方法，即将该设备分成
若干段（层）画出，以利
于图面布置和选择较大的
（a）
绘图比例，如图b所示。
（b）
10.1.2 化工设备图中的简化画法 1．标准零部件及外购零部件的简化画法 标准零部件已有标准图，在化工设备图中不必详细画
出，只需按比例画出反映其外形特征的简图，如下图所示， 同时在明细栏中注明其名称、规格、标准号等即可。
外购零部件在化工设 备中，只需根据主要尺寸 按比例用粗实线画出其外 形轮廓简图，如右图所示， 同时在明细栏中注明其名 称、规格、主要性能参数 和“外购”字样等。
③ 当设备中的管子 按一定规律排列或成管束 时，在装配图中至少画出 其中一根或几根管子，其 余管子均用细点画线表示 出其轴线的位置即可，如 右图所示。
④ 当多孔板上的孔 径相同且按一定规律排列 时，可用细实线表示出孔 的中心位置，然后用粗实 线表示钻孔范围，同时画 出几个孔并注明孔数和孔 径；若多孔板画成剖视图 时，只需画出孔的中心线， 无需画出孔的投影，如右 图所示。
为了避免混乱，不同视图 中，同一按管或附件需用相同 的小写拉丁字母编号；规格、 用途相同的按管或附件可共用 一个字体，并用阿拉伯数字作 下标，以示个数，如右图中液 面计接管用a1，a2表示。

工程制图答案习题答案 ppt课件

工程制图答案习题答案 ppt课件
注意点在新旧投影 面体系的投影变换规律 。
3-41 用换面法求作点D到△ABC的距离。
25
11.04.2020
3-21 已知平面上点和直线的一个投影，求作另一个投影。
(1)
(2)
26
3-22 过点A作属于平面△ABC的正平线和水平线。
11.04.2020
27
11.04.2020
3-23 已知CD是△ABC上的侧垂线，求作△ABC的水平投影。
28
11.04.2020
3-24 已知平面ABCD的AB边平行于V面，试补全ABCD的H投影。
本题是铅垂面 与一般位置平面相 交。根据交线的共 有性和铅垂面投影 特点，铅垂面的水 平投影mn就是交 线的水平投影。利 用点线从属性可直 接求m′、n′， 其连线即为交线的 正面投影。
注意投影重叠 部分的可见性的判 别。
41
11.04.2020
3-34 求作平面与平面的交线，并判别平面的可见性。 （2）
分析 此题等边三角形为正平面，故 可知其V面投影反映实形，H面投 影积聚为一条直线，且FG边为侧垂 线。
作图步骤 1.在H投影面上过e点作fg线平行于
OX轴，使e=eg=15mm。 2.在V投影面上由e‘点作半径为
30mm的圆弧与f点和g点的投影 连线相交，所得交点即为f‘点和 g'点。
24
11.04.2020
44
11.04.2020
3-36 已知两平行线AB、CD的间距等于16mm,用换面法求直线AB的正面投影。
本题是两水平平 行面，已知其水平 投影、两线间距为 16mm和CD的正面投 影。要求用换面法 求AB的a′b′。
建立新投影面体 系H/V1,将两水平面 变换成正垂线，用 实长求a1′b1′；返 回原投影面体系求 得a ′ b′;

工程制图习题及解答课堂PPT

工程制图习题及解答课堂PPT

体截切后的第三视图。
截切后的第三视图。
.
工程制图基础 41
• 2-36根据两视图，求圆柱 • 2-37求圆柱体截切后的第三
体截切后的第三视图。
视图。
.
工程制图基础 42
• 2-36根据两视图，求圆柱 • 2-37求圆柱体截切后的第三
体截切后的第三视图。
视图。
.
工程制图基础 43
• 2-38 求圆锥的截交线，完 • 2-39 求圆锥的截交线，完 成其水平投影和侧面投影。 成其侧面投影。
.
工程制图基础 44
• 2-38 求圆锥的截交线，完 • 2-39 求圆锥的截交线，完 成其水平投影和侧面投影。 成其侧面投影。
.
工程制图基础 45
• 2-40求圆锥的截交线，完 • 2-41求圆锥的截交线，完成 成其水平投影和侧面投影。 其水平投影和侧面投影。
.
工程制图基础 46
• 2-40求圆锥的截交线，完 • 2-41求圆锥的截交线，完成 成其水平投影和侧面投影。 其水平投影和侧面投影。
.
工程制图基础 10
2-8 根据已知条件完成直线的三面投影。
• （1）AB是侧平线，距离W 面18mm。
•
• （2）CD是一般位置直线， 点C在V面前方22mm，点D则 属于V面。
.
工程制图基础 11
（3）EF是正垂线，在H面上方20mm处。 （4）GH是正平线，长度为25mm, 点H在 点G的下方。
.
工程制图基础 38
• 2-32 求立体的侧面投影。 • 2-33 求立体截切后的水平 投影。
.
工程制图基础 39
• 2-34 根据两视图，求圆柱 • 2-35根据两视图，求圆柱体

工程制图习题答案课件

工程制图习题答案课件

(1)
(2)
27
组合体（六） (3)
班级
姓名
学号
(4)
28
组合体（七） 5-5 在A3图纸上，用1:1的比例，画出图示物体的三面投影图。
班级
姓名
学号
(1)
(2)
29
组合体（九）
5-6 已知正面投影和水平投影，选择正确的侧面投影。 (1)
() () () () (2)
() () () ()
班级
(3)
班级
姓名
学号
(1)
(2)
(3)
(4)
38
组合体（十七） (5)
班级
姓名
学号
(6)
39
组合体（十八）
班级
姓名
学号
5-12 自选两种基本立体，构造出四种以上的组合体，绘制出三面投影图。
40
组合体（十九）
班级
姓名
学号
5-13 根据已知的一个投影构造出四个组合体，并绘制出其它两个投影图。
（1）
（2）
（3）
b' b"
a b
d c
12
平面立体（三） 3-9 求 正 垂 面 P与 三 棱 锥 的 截 交 线 。
PV
班级
姓名
学号
3-10 求 正 垂 面 P与 三 棱 柱 的 截 交 线 。
PV
3-11 补 全 截 切 后 四 棱 锥 的 水 平 投 影 和 侧 面 投 影 。
3-12 补 全 梯 形 四 棱 柱 截 切 后 的 正 面 投 影 和 侧 面 投 影 。
（ 1） 填 写 图 示 各 平 面 的 名 称
r' p'

工程制图答案孙兰凤第10章习题精品PPT课件

工程制图答案孙兰凤第10章习题精品PPT课件
键连接的画法 参看P483图例。 左端螺母的连 接同螺栓连接。
19
2021/2/21
10-8 按给定条件选取适当长度的公称直径为5的销，补画销连结的装配图，写出销的
规定标注。 (1) 圆锥销。
连接板的总厚度=15，
查阅附表2-8，取圆锥 (2) 圆柱销。 销的长度为18。
连接板的总 厚度=20， 查阅附表2-
2021/2/21
21
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
Thank You
(下图的比例是1∶2）
径d查表得到
规定标记： 螺钉 GB/T 68 M8x45
其它各部分尺 寸
标注参考附表 上方标注示例
6
2021/2/21

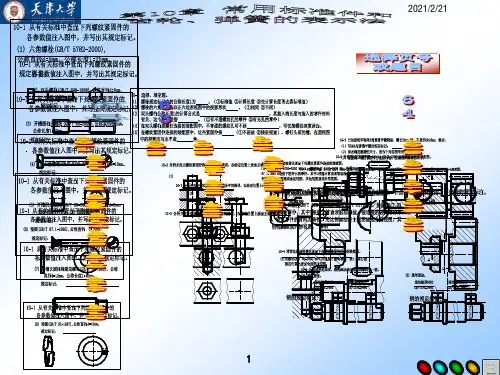

10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。
(6) 垫圈(GB/T 97.1-2002),公称直径d=10mm。
规定标记： 垫圈 GB/T 97.1 10
查阅书本P475
规定标记： 螺钉 GB/T 75 M12x40
附表2-4根据螺纹
的规格直径d查表
得到其它各部分
尺寸
标注参考附表上 方标注示例
8
2021/2/21
10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。
(8) 垫圈(GB/T 93-1987),公称直径d=16mm。
规定标记： 垫圈 GB/T 93 16

工程制图(第四版)第10章 零件图幻灯片PPT

工程制图(第四版)第10章 零件图幻灯片PPT
不接触表面、不重要接触面，如 螺钉孔、倒角、机座表面等
6.3
可见加 工痕迹
精车、精铣、精刨、 没有相对运动的零件接触面，如箱、
铰、钻、粗磨等
盖、套筒要求紧贴的表面、键和键
3.2 微见加 工痕迹
槽工作表面；相对运动速度不高的 接触面，如支架孔、衬套、带轮轴 孔的工作表面等
1.6 看不见加 工痕迹
可辨加工 精车、精铰、精拉、 要求很好密合的接触面，如与滚动轴承配
第四节 零件图的尺寸标注
组合体尺寸标注要满足正确、完整、清晰的要求，而零件图的尺寸标注是在 组合体尺寸标注的根底上，着重解决标注尺寸的合理性要求。
所谓合理标注尺寸，就要： 〔1〕 满足设计要求，以保证机器的质量； 〔2〕 满足工艺要求，以便于加工制造和检测。
一、正确选择尺寸基准 零件工作图的尺寸标注首先要选择恰当的尺寸基准。 尺寸基准即尺寸标注的起点，按其用途的不同分为设计基准和工艺基准。
表达时要用根本视图，并适当配以剖视、断面图等表达方 法才能完整、清晰地表达它们的内外构造形状。
箱体类零件加工位置多变，选择主视图时，主要考虑形状 特征或工作位置。
主视图采用全剖视表达泵 体内部形状和各局部的相对 位置；左、右视图作局部剖 视，反映泵体两侧外形和孔 的形状及位置；俯视图采用 对称画法并作局部剖，反映 螺孔的形状。
4、方案比较，择优而从 原那么：目的明确、相辅相成。
二、零件的分类
按照综合考虑功能、机构特点、加工方法和视图特点等可将零件做
以下分类：
轴套类
如：输入（出）轴、套筒等
轮盘类
ห้องสมุดไป่ตู้
如：端盖、密封盖等
零件
叉架类 箱壳类
如：拨叉、支架（座）等 如：泵体、阀体、箱体等

工程制图习题及解答5ppt课件

工程制图习题及解答5ppt课件

编辑版pppt
工程制图基础 39
5-16按简化画法，将主视图画成全剖的主视图。
（1）
（2）
编辑版pppt
工程制图基础 40
5-17 读图
编辑版pppt
工程制图基础 41
5-17 读图
编辑版pppt
工程制图基础 42
5-18用A3图纸，选择适当的视图表达方法，表示以下形体（尺寸按1：1从图中量取）。
5-8阶梯剖视图练习。 （1）
（2）
编辑版pppt
工程制图基础 20
5-9旋转剖视图练习。
编辑版pppt
工程制图基础 21
5-9旋转剖视图练习。
编辑版pppt
工程制图基础 22
5-10局部剖视图练习。
编辑版pppt
工程制图基础 23
编辑版pppt
工程制图基础 24
5-11将主视图画成复合剖视图。 （1）
编辑版pppt
工程制图基础 43
5-18用A3图纸，选择适当的视图表达方法，表示以下形体（尺寸按1：1从图中量取）。
编辑版pppt
工程制图基础 44
5-19用A3图纸，选择适当的视图表达方法，表示以下机件（尺寸按1：1从图中量取）。
编辑版pppt
工程制图基础 45
5-20图样画法综合练习
编辑版pppt
工程制图基础
编辑版pppt
工程制图基础 1
第1章 制图的基本知识和技能
第2章 投影基础
第3章 轴测图
第4章 组合体
第5章 机件表达法
第6章 标准件和常用件
第7章 机械工程图
第8章 房屋建筑图
第9章 电气工程图
第10章 化工编工辑版程pppt图

工程制图习题答案-PPT

工程制图习题答案-PPT
3）对于零件的加工表面，其最光滑表面的表面粗糙度Ra值为1.6 ，最粗糙 表面的Ra值为 。
4）用引线指出长、宽、高三个方向的尺寸基准。 5）图中内螺纹M8的定位尺寸为φ98；4×φ11的定位尺寸为124、150 。 6）座体的总长度为204，总宽度为152，总高度为138 。 7）将技术要求中的形位公差要求，按国标规定，在图样中标注。
4.标注机件的下列形位公差：①φ8H8轴线对φ29H7轴线的平行度公差为0.015；② 面 E和面F对φ29H7轴线的垂直度公差为0.02；③ 面E的平面度公差为0.015；④ φ52h8 轴线对φ8H8轴线的同轴度公差为0.05。
8-3 形位公差
4.标注机件的下列形位公差：①φ8H8轴线对φ29H7轴线的平行度公差为0.015；② 面 E和面F对φ29H7轴线的垂直度公差为0.02；③ 面E的平面度公差为0.015；④ φ52h8 轴线对φ8H8轴线的同轴度公差为0.05。
3） 的上偏差为 ，0 下偏差为-0.1，4 最大极限尺寸为24 最小极限尺寸为23.86，公差为0.1。4
4）
的含义 φ25h6和φ28k7轴的轴线与两端φ35k6轴的公共轴线的同轴度
公差为φ0.015。
8-5 读零件图,完成填空及问答。
2.盘盖类零件
8-5 读零件图,完成填空及问答。
2.盘盖类零件
二、 看图填空 1. 装配体的名称为钻模，装配体中有2种标准件。主视图为全剖视图， 左视图为局部剖，俯视图为局部视图。
2. 件2与件3是过渡配合，件4与件7是间隙配合。
3. 为取下工件，先松开件6，再取下件5与件2即可。 4. 工件装夹一次能钻3个孔。装配图中的双点画线表示工件。 5. 拆画件1底座的零件图。
车

工程制图答案孙兰凤习题答案

工程制图答案孙兰凤习题答案
注意点在新旧投 影面体系的投影变 换规律。
45
3-37 用换面法求点D到直线AB的距离及其投影。
46
2019年12月3日星 期二8时22分40秒
本题是已知一般位置 直线和线外一点的两投 影。要求用换面法求点 到线间的距离及其投影 。
要求点到一般位置直 线的距离，需两次换面 。第一次换面将一般位 置直线变换成投影面的 平行线；再进行二次换 面使正平线变成铅垂线 以求距离实长；最后返 回原投影面体系求得距 离的投影。
43
2019年12月3日星 期二8时22分40秒
3-35 已知直线AB的实长为30mm，用换面法求作AB的正面投影及α和β角。
本题已知直线AB 的水平投影、实长 30mm和点A的水平投 影,要求用换面法求 b′和α、β角。
先换V面建立新投 影面体系H/V1,将一般 位置直线AB变成正平 线，用实长求b1′和 α角；返回原投影面 体系求得a ′ b′;再 建立新投影面体系 H1/V求得β角。
注意点在新旧投 影面体系的投影变换 规律。
44
2019年12月3日星 期二8时22分40秒
3-36 已知两平行线AB、CD的间距等于16mm,用换面法求直线AB的正面投影。
本题是两水平平 行面，已知其水平 投影、两线间距为 16mm和CD的正面投 影。要求用换面法 求AB的a′b′。
建立新投影面体 系H/V1,将两水平面 变换成正垂线，用 实长求a1′b1′；返 回原投影面体系求 得a ′ b′;
31
3-27 过点A作直线平行于已知平面。
(1)
(2)
2019年12月3日星 期二8时22分39秒
32
2019年12月3日星 期二8时22分39秒
3-28 过直线AB作平面平行于直线EF, 过点K作正垂面平行于直线EF。

《工程制图第十章》PPT课件

《工程制图第十章》PPT课件
本节目

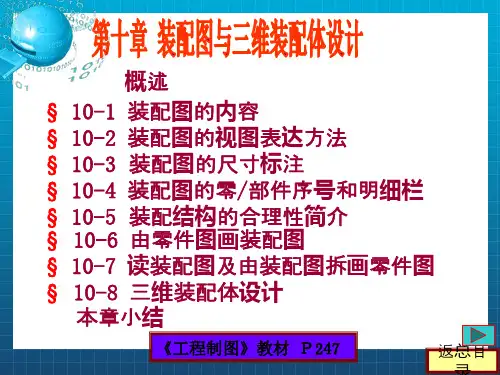

§10-4 装配图的零件序号和明细栏
为便于读图及便于图样管理，装配图中所有零、 部件都必须编写序号，并填写明细栏。
本章目
● 装配图的概念：
球阀工作原理动画
例：球阀是控制液体流量的一种开关装置。
一台机器或 一个部件，都是 有若干个零件按 一定的装配关系 和技术要求装配 起来的。
表示一台机器 或一个部件（装 配体）的图样， 称为装配图。
填料压紧盖 11 填料9、10 填料垫8
扳手12 阀杆13
螺母7 螺柱6
阀盖5
阀体1
阀芯2
密封圈3
调整垫4
本节目
球阀装配关系动画
螺柱6 螺母7
阀杆13
阀盖5 填料垫8
填料9、10
扳手12
填料压 紧盖11
阀体1
密封圈3 阀芯2
调整垫4
本节目
装配图是用来表达机器或部件的图样。
本节返目回
● 功用：
——装配图用来表达机器或部件的工作原 理、各组成部分的相对位置及装配关系。
——是制定装配工艺规程，进行装配、检验、 安装及维修的技术文件。
假想沿某些零件的结合面剖切，绘出其图形，以表达装
配体内部零件间的装配情况; 也可拆沿卸下结某合些面零剖件切再画画图法。
或某些零件单独画图。
A－A
A
泵盖 B
B
转子泵
A
本节目
⒉ 假想画法
★ 运动机件的极限位置，可用双点画线表示。
运动机件的极 限位置轮廓线 画双点画线。
本节目
★ 与本装配体有关但不属于本装配体的相邻零 部件，可用双点画线表示。
本节目
§10-2 装配图的视图表达方法
零件图的表达方法对于装配图仍然适用。

工程制图习题册完整答案课件省名师优质课赛课获奖课件市赛课一等奖课件

工程制图习题册完整答案课件省名师优质课赛课获奖课件市赛课一等奖课件

高基准
长基准
宽基准
返回
5-3 组合体旳尺寸标注。
3.分析视图及标注旳尺寸，拟定立体尺寸基准，并补全视图中所缺尺寸， 尺寸数字从图中量取。 （1） 漏4个尺寸
答案 动画 立体 返回
5-3 组合体旳尺寸标注。
3.分析视图及标注旳尺寸，拟定立体尺寸基准，并补全视图中所缺尺寸， 尺寸数字从图中量取。 （1） 漏4个尺寸
至底面高
至底面高
答案 动画 立体 返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 3.
至底面高
至底面高
返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 4.
答案 动画 立体 返回
5-2 根据立体图上标注旳尺寸，画出立体旳三视图。 4.
返回
返回
5-3 组合体旳尺寸标注。
1.看懂视图，分析尺寸，在图中注明立体长、宽、高三个方向旳尺寸基准 并完毕填空。
2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸， 尺寸数字从图中量取。
高基准 长基准
宽基准
返回
5-3 组合体旳尺寸标注。 2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸，
尺寸数字从图中量取。
答案 动画 立体 返回
5-3 组合体旳尺寸标注。
2.分析视图拟定立体三个方向旳尺寸基准，并标注立体旳尺寸， 尺寸数字从图中量取。
7
答案 动画 立体 返回
5-6 读懂两面视图，补画第三面视图。
7
返回
5-6 读懂两面视图，补画第三面视图。
8
答案 动画 立体 返回
5-6 读懂两面视图，补画第三面视图。
8
返回
5-6 读懂两面视图，补画第三面视图。

工程制图(第四版)第10章 零件图-85页PPT文档资料

工程制图(第四版)第10章 零件图-85页PPT文档资料
键槽、销孔等。 表达方法：采用规定画法或如实绘出，再辅以尺寸标注。
3、工艺结构 为确保加工和装配质量而设计的微小结构。 表达方法：采用移出断面、局部放大图来表达。
常见的工艺结构有两大类： 铸造工艺结构和机械加工工艺结构
三、零件上常见的工艺结构
1.铸造圆角
为防止铸造砂型落砂，避免铸件冷却时产生裂纹，在
铸造表面相交处均应以圆角过渡。当两相交表面之一经过
切削加工，则应画尖角。
铸造圆角
缩孔
裂缝
加工后成尖角
2.起模斜度
为便于取模，铸件壁沿起模方向应设计出起模 斜度。斜度不大的结构，通常可按其小端尺寸简化 画出图形。
起模斜度
简化画图
3.壁厚均匀过渡
为避免铸件冷却时，由于冷却速度不一致而产生裂纹和 缩孔，在设计铸件时，其壁厚应尽量均匀一致，不同壁厚间 应均匀过渡。
aa12
b
c（f）
ed
a1、a2——粗糙度高度参数 代号及其数值（ μm ）； b——加工要求、镀覆、 表面处理或其它说明等； c——取样长度（mm）或 波纹度（ μm ）；
在上述三个符号的长边上均可加 一横线；用于标注有关参数和说明。
在上述三个符号上均可加一小圆， 表示所有表面具有相同的表面粗糙度 要求。
（3）分析零件的制造过程和加工方法、加工状态。
2、选择主视图 （1）选择零件的安放位置和投射方向 加工位置（对于加工位置多数不变）
安放位置
工作位置（对于加工位置多变而工作位置不变）
将零件旋转放正，按其自然位置安放（对于运动件）
投射方向：形状特征原则
（2）选择主视图的表达方法 要根据零件的内外形状的复杂程度以及是否对称来选择合适
第一节 零件的基本知识 第二节 零件图的基本知识 第三节 零件的视图选择 第四节 零件图的尺寸标注 第五节 零件图中的技术要求 第六节 读零件图
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

查阅书本P477
附表2-5根据螺纹 的规格直径d查表 得到其它各部分 尺寸
标注参考附表上 方标注Biblioteka 例52021/2/21
10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图
查阅书本P474
中，并写出其规定标记。
附表2-3 根据
(5) 开槽沉头螺钉(GB/T 68-2000),公称直径d=8mm，公称长度l=45mm。螺纹的规格直
螺栓连接画法 参看教材P282 图10-7
螺母、垫圈、螺栓 的简化尺寸参看教 材P281图10-5（a）
估算螺栓的长度：
L=两板厚度+垫圈厚度+螺母 厚度+螺栓伸出螺母长度
=8+11+0.2d+0.8d+0.3~0.5d
=26.8~28
查阅P470附表2-1下的螺栓长 度系列，取接近值30
14
2021/2/21
规定标记： 螺钉 GB/T 65 M5x30
其它各部分尺寸 标注参考附表上方
标注示例
4
2021/2/21
10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。
(4) 1型六角螺母(GB/T 6170-2000),公称直径 D=10mm。
规定标记： 螺母 GB/T 6170 M10
根据螺纹的规格直 径d查表得到其它 各部分尺寸
标注参考附表上方 标注示例
3
2021/2/21
10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图
中，并写出其规定标记。
查阅书本P474
(3) 开槽圆柱头螺钉(GB/T 65-2000),公称直径 d=5mm，公称长度l=30mm。
附表2-3根据螺纹的 规格直径d查表得到
10-4 用简化画法按要求画出下列螺纹紧固件连接的装配图。 (2)用双头螺柱GB/T 898 M8×L、螺母GB/T 6170 M8、垫圈GB/T 93 8连接两零 件。其中L根据计算查表取标准值，被连接的较薄零件厚10mm，较厚零件的材 料为铸铁。用比例画法将主视图画成全剖视图，其他视图画成外形视图。
螺母按不剖绘制， 其内的螺杆的投 影被遮挡。 垫圈按不剖绘制， 其内的螺杆的投 影被遮挡。
螺栓按不剖绘制， 因此接触面的投 影被遮挡。
缺少垫圈的 投影
11
2021/2/21
10-3 分析并改正螺纹紧固件连接画法中的错误，在给定位置上画出正确的图形。
也可画成
（2）
也
可
简
缺少光孔的轮
化
廓线
成 用
2
螺纹终止线不
规定标记： 垫圈 GB/T 93 16
查阅书本P480
附表2-7根据 螺纹的规格直 径d查表得到 其它各部分尺 寸
标注参考附表 上方标注示例
9
2021/2/21
10-2 选择、填空题。
（1）螺栓规定标记中的公称长度L为＿③＿＿。（①标准值 ②计算长度 ③先计算长 度再去靠标准值）
（2）螺栓的六角头部在非正六边形视图中的投影形状＿②＿＿。（①相同 ②不同） （3）双头螺柱公称长度L的计算公式是＿L=＿δ＿（＿光＿孔＿）＿+h＿(或＿s＿)+m＿+＿(3＿～＿5)伸＿出＿量＿。 其旋入端长度与旋入的零件材料有关，这个零件是指＿＿①＿＿＿。（①有不通螺 纹孔的零件 ②有光孔的零件）
（4）在双头螺柱或螺钉连接的装配图中，不穿通的螺纹孔可不画＿＿余＿留＿钻＿孔＿深＿度 ＿，可仅按螺纹深度画出。 （5）在螺纹紧固件连接的装配图中，这些紧固件按＿①＿＿（①不剖画 ②按剖视 画）。螺钉头部的槽，在圆视图中的投影应与水平成＿4＿5°＿＿角。
10
2021/2/21
10-3 分析并改正螺纹紧固件连接画法中的错误，在给定位置上画出正确的图形。 （1）
倍 粗
能画入螺孔内
实
线
剖面线应画到
宽 的
粗实线处
粗
线
锥孔应画成 120°
表 示
开槽应画成与 水平成45°
12
2021/2/21
10-3 分析并改正螺纹紧固件连接画法中的错误，在给定位置上画出正确的图形。
（3）
也可画成
缺少光孔线
螺母端的螺纹及终止线 应在垫圈下的光孔内
旋入端螺纹终止线应与 螺纹孔口端面平齐
(下图的比例是1∶2）
径d查表得到
规定标记： 螺钉 GB/T 68 M8x45
其它各部分尺 寸
标注参考附表 上方标注示例
6
2021/2/21
10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。
(6) 垫圈(GB/T 97.1-2002),公称直径d=10mm。
规定标记： 垫圈 GB/T 97.1 10
剖面线画到粗 实线处
螺孔终止线用 粗实线 锥孔画成 120°
缺少光孔线
大径画粗实线，小径画
13
3/4细实线圆
2021/2/21
10-4 用简化画法按要求画出下列螺纹紧固件连接的装配图。
(1)用螺栓GB/T 5782-2000 M6×L、螺母GB/T 6170-2000 M6、垫圈GB/T 97.1-1985 6连接 下图所示两零件。其中L根据计算查表取标准值。按比例画法将主视图画成全剖视图，其他 视图画成外形视图。
查阅书本P479
附表2-6根据螺 纹的规格直径d 查表得到其它 各部分尺寸
标注参考附表 上方标注示例
7
2021/2/21
10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。
(7) 开槽长圆柱端紧定螺钉(GB/T 75-1985)，公称直径d=12mm，公称长
度l=40mm。
查阅书本P475
规定标记： 螺钉 GB/T 75 M12x40
附表2-4根据螺纹
的规格直径d查表
得到其它各部分
尺寸
标注参考附表上 方标注示例
8
2021/2/21
10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。
(8) 垫圈(GB/T 93-1987),公称直径d=16mm。
2021/2/21 1
2021/2/21
10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 查阅书本P470 中，并写出其规定标记。
附录2 常用标准件
(1) 六角螺栓(GB/T 5782-2000),公称直径 d=5mm，公称长度l=25mm。
附表2-1 根据螺纹的 规格直径d查表得到其
规定标记： 螺栓 GB/T 5782 M5x25
它各部分尺寸 标注参考附表上方标
注示例
2
2021/2/21
10-1 从有关标准中查出下列螺纹紧固件的各参数值注入图 中，并写出其规定标记。
(2) 双头螺柱(GB/T 898-1988),公称直径d=8mm ，公称长度l=30mm。
规定标记： 螺柱 GB/T 898 M8x30
查阅书本P472
附表2-2
